Онлайн-калькулятор расчета монолитного плитного фундамента, расчет бетона для плиты, арматуры, опалубки

Фундамент плита – один из наиболее распространенных видов оснований, применяемых в коттеджном и малоэтажном строительстве. От его надежности зависит долговечность и надежность всего здания. Поэтому важен точный расчет монолитного фундамента, который Вы сможете выполнить с помощью нашего онлайн-калькулятора. Он позволит легко вычислить такие основные параметры:

  • объем бетона, необходимого для строительства;
  • расход арматуры для монтажа армирующего каркаса;
  • расход пиломатериалов для монтажа опалубки.

Все вычисления проводятся в течение нескольких секунд, после чего Вы получаете точный расчет плитного фундамента по каждой позиции.

Расчет плиты фундамента

Расчет плиты монолитного фундамента необходим для определения основных геометрических размеров основания. Он позволяет определить периметр, площадь подошвы площадь боковой поверхности. Эти параметры необходимы для точной разметки площадки под строительство дома, а также полезны при рытье котлована.

Вычислить точные значения геометрических параметров плиты поможет наш онлайн-калькулятор. Для вычисления достаточно ввести длину, высоту и ширину плитного основания. Программа сразу же выдаст результат.

Готовый плитный фундамент
Фото из открытых источников

Бетон

Бетонный раствор – основной строительный материал, необходимый для возведения основания дома. Затраты на его покупку составляют основную часть расходов. Поэтому расчет бетона для монолитной плиты должен проводиться максимально точно. Покупка или приготовление слишком большого объема раствора приведет к значительному перерасходу. Если раствора будет меньше необходимого количества, это не позволит полностью залить котлован. При заливке в несколько подходов образуется сухой шов, который отрицательно сказывается на несущей способности.

Определить необходимый объем смеси можно в нашем калькуляторе. Вычисление проводится на основании размерных характеристик плиты. Просто введите исходные данные, и программа выполнит точный расчет бетона для плитного фундамента и выдаст его объем в кубометрах.

Арматура

Арматурный каркас обеспечивает прочность железобетонной конструкции и ее устойчивость к нагрузкам на растяжение. Характеристики используемых армирующих элементов определяются по результатам вычислений в проекте. Их взаимное расположение и геометрические параметры каркаса определяются по составляемой карте армирования. Кроме этого, нужно провести расчет арматуры для монолитного плитного фундамента, чтобы закупить нужное количество металлоизделий. Сделать это поможет наш онлайн-калькулятор.

Результат выдается в длине по следующим видам арматуры:

  • продольная;
  • поперечная;
  • вертикальная;
  • вся.

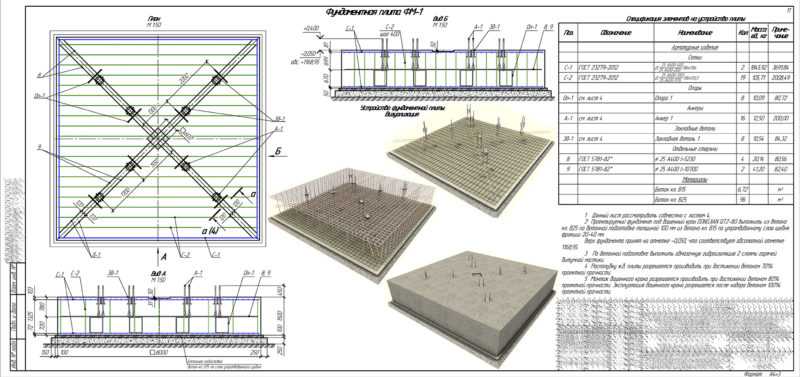

Схема армирования монолитного фундамента
Фото из открытых источников с изменениями ecostroyhouse.ru

Для проведения вычислений, помимо общих размеров основания, потребуются исходные размеры ячейки и количество рядов армирующих элементов.

Опалубка

При планировании строительства обязательно нужно учесть необходимость закупки пиломатериалов для монтажа опалубки. Это конструкция из досок, предназначенная для придания требуемой формы фундаменту. Выполнить точный расчет опалубки для монолитного плитного фундамента можно с помощью нашего онлайн-калькулятора.

Исходными данными для вычисления помимо параметров плиты выступают характеристики используемой доски. Программа посчитает количество и общую кубатуру досок, необходимых для монтажа опалубки. Благодаря этому вы сможете выполнить закупку нужного объема пиломатериалов и заранее определить их стоимость.

Опалубка для фундамента плиты
Фото из открытых источников

Важность расчета плитного фундамента

Точный и технически правильный расчет плитного фундамента имеет большое значение для строительства дома. Он позволяет не допустить ошибок при возведении основания, которые могут привести к снижению надежности всего здания. Кроме этого, определение расчетных характеристик монолитной плиты позволяет правильно спланировать закупку материалов. Это дает возможность избежать их перерасхода или приобретения в недостаточном объеме.

С помощью представленного онлайн-калькулятора вы сможете посчитать все необходимые параметры даже без навыков в проектно-сметном деле.

Расчет плитного фундамента: определение нагрузок, примеры, цена

Плитный фундамент – дорогое удовольствие. Но можно сделать правильный расчет, чтобы не потратить лишнего. Расходы на строительство монолитной плиты будут напрямую зависеть от ее размеров, те в свою очередь – от внешних нагрузок.

Оглавление:

  1. Нагрузка и габариты
  2. Объем плиты
  3. Особенности армирования
  4. Стоимость плитного основания

Определение нагрузок и толщины

Этим занимаются специалисты после обследования участка и составления проекта дома. Но можно ограничиться самостоятельным определением веса объекта – технология несложная. Расчет нагрузки должен учитывать давление возведенного здания и силы пучения грунта. Для этого по плану будущей постройки определяют:

  • общий вес строительных и отделочных материалов без фундамента;
  • ориентировочную массу всей мебели и техники, проживающих людей;
  • снеговые нагрузки для конкретного региона.

К примеру, после такого расчета вы получили вес постройки около 320 т, а сам дом должен опираться на плитный фундамент размером 6х8 м. Тогда давление, передаваемое на почву, в пересчете на единицу площади будет равно 0,67 кг/см2. Но вес основания здесь пока не участвует, так как мы еще не нашли его толщину.

Вопрос – сможет ли грунт выдержать такой дом с учетом массы самой плиты и не опрокинет ли его при пучении? Все зависит от мощности фундамента и состава почвы. Для разных видов слабых грунтов существуют ориентировочные цифры, увязывающие их несущую способность с внешними нагрузками, которые передает плита:

  • 0,25 кг/см2 – оптимальная величина для мелкопесчаной почвы средней плотности и пластичной глины;
  • 0,35 кг/см2 – такое давление должно передавать основание на пылеватые пески и суглинки.

С учетом веса бетона с армированием (2,7 кг/м3), толщина любого фундамента для указанных грунтов выбирается из нескольких возможных вариантов:

Мощность плиты, смОбъем заливки, м3Вес бетона, тВес постройки с основанием, тДавление на почву, кг/см2
157,219,5339,50,34
209,625,9345,90,35
251232,4352,40,35
3014,438,9358,90,36

В нашем примере оптимальный вариант для строительства на суглинке – плитное основание толщиной 20 см. Если же вы получили цифру меньше 15 либо больше 35 см, значит, монолитная плита «не вяжется» с проектом. Слишком мощная говорит о том, что можно обойтись ленточным типом. Излишне тонкая намекнет на избыточный вес дома. При таких условиях постройка просто начнет медленно уходить под землю. В обоих случаях расчет толщины фундамента лучше перепоручить профессионалам.

Многие частные застройщики вполне довольствуются ориентировочными цифрами, имеющими небольшую погрешность:

1. Для бани или гаража толщина фундамента принимается 15 см и увеличивается на 5, если строительство ведется на сильнопучинистом грунте.

2. Для одноэтажного дома из кирпича или монолитного бетона заливают основание в 20 см.

3. Коттеджи повыше потребуют устройства мощной плиты толщиной около 25-30 см.

4. Фундамент для дома из газобетона или других легких стройматериалов (OSB, дерево) допускается делать на 5 см тоньше.

По приведенной выше увязке нагрузок и толщины видно, что этими цифрами можно спокойно пользоваться.

Расчет свайно-плитного основания – отдельная задача, для которой нужно дополнительно определять несущую способность свай, завязанную на их диаметр. Результат будет сильно отличаться в зависимости от глубины погружения опор. Браться за такую работу самостоятельно не стоит, если вы не профессиональный проектировщик с полным набором нужных программ.

Когда габариты определены, остается только вывести значения, которые потребуются для дальнейшего расчета плитного фундамента:

  • Площадь основания: 6 х 8 = 48 м2.
  • Объем плиты: 48 х 0,20 = 9,6 м3.
  • Площадь боковых стенок: (6 + х 2 х 0,20 = 5,6 м2.

Определение высоты плиты позволяет узнать сразу несколько параметров монолитной основы, такие как требуемое количество бетона для заливки или расстояние между поясами армирования.

Арматура

Расчет количества арматуры для армирования плитного фундамента выполняется для одного пояса, а полученная цифра потом просто удваивается. Размер ячеек, образующихся при пересечении продольных и поперечных стержней, по технологии принимается равным 20-30 см. Выберем более экономный вариант с решеткой в 300 мм.

Диаметр прутьев определяется толщиной заливки и должен составлять 5 %, то есть в нашем случае – 10 мм. При этом их длина будет на 10 см меньше соответствующей стороны основания, чтобы обеспечить стальной арматуре достаточную защиту под 5-сантиметровым слоем бетона. Для рассмотренного примера понадобятся пруты длиной 5,9 и 7,9 м.

Этих данных достаточно для подсчета количества стержней в каждом ряду армирования:

  • 5900 / (300+10) + 1 = 20 шт.
  • 7900 / (300+10) + 1 = 26 шт.

Для двух поясов потребуется 40 прутьев длиной 6 м и 52 – по 8 м, то есть всего 656 м. Если продавец не предоставляет услугу нарезки в размер, прутки стандартной длины придется укорачивать самостоятельно. Так как толщина фундамента по расчету принимается равной 20 см, вертикальные перемычки будут иметь длину 10 см (можно использовать часть обрезков). Количество связей определят точки пересечения стержней. Технология армирования допускает для них увеличение шага вдвое по сравнению с горизонтальными поясами – 600 мм. Тогда число перемычек будет равно 260 шт.

Стоимость строительства

Когда размеры и количество материалов определены, можно выполнить расчет стоимости плитного основания. Для большинства пунктов строительной сметы достаточно знать габариты будущей конструкции. Продолжим на том же примере для дома 6х8 м:

Статья расходовРасчетное количествоПринимаем для фундаментаЦена за единицу, рублиВсего, рубли
Песок48 х 0,3 = 14,4 м315 м373010 950
Щебень 20-4048 х 0,2 = 9,6 м310 м3175017 500
Теплоизоляция

Пеноплекс Фундамент 50 мм

54 м254 м223512 690
Гидроизоляция

Пленка п/э

48 х 2 = 96 м296 м2272 590
Бетон М200

с учетом усадки 2 %

9,8 м310 м3320032 000
Арматура для плиты

d-10 мм

656 + 17 = 673 м673 м1912 790
Проволока

d-1,2 мм отрезки по 0,3 м

1040 шт312 м0,55170
Всего: 88 690

Не забудьте полученные цены скорректировать с учетом стоимости доставки материалов на участок.

Рассчитать стоимость ремонта плитного фундамента: сколько опор мне нужно?

Вы слышали кошмарные истории о людях, которыми пользуются, потому что у них недостаточно базовых знаний о стоимости ремонта. Вы знаете, что ремонт фундамента может быть дорогим. Но у вас недостаточно информации, чтобы оценить, что разумно необходимо под плитным фундаментом, чтобы поддерживать его должным образом.

Вы думаете: Я не хочу, чтобы кто-нибудь говорил мне, что мне нужно больше, чем на самом деле. Я не хочу, чтобы кто-то заставлял меня платить больше, когда мне это не нужно. Трудно понять, кому можно доверять.

В Anchor Foundation Repair мы занимаемся оценкой и ремонтом фундаментов домовладельцев в Центральном Техасе с 1985 года. Мы определили, сколько опор необходимо, и оценили затраты для тысяч домов на протяжении многих лет. Мы можем дать вам один или два совета о том, как оценить количество опор, необходимых для ремонта плиты на уровне фундамента, чтобы дать вам ориентировочные затраты.

К сведению, мы делаем один вид ремонта плитного фундамента: буронабивные сваи. Тем не менее, эта статья поможет вам определить разумное количество необходимых опор, независимо от того, являются ли они прессованными сваями, винтовыми сваями, стальными сваями или раструбными сваями, которые мы используем.

В этой статье будут рассмотрены некоторые основы ремонта фундамента, чтобы убедиться, что вы попали в нужное место. Затем мы покажем вам, как рассчитать количество опор, которые могут вам понадобиться, за 4 простых шага.

Это даст вам общее представление о том, как рассчитывается количество опор и что может потребоваться вашему дому, прежде чем кто-либо выйдет на осмотр фундамента, чтобы дать вам более точную оценку.

Основы ремонта фундамента

Прежде чем приступить к расчетам, рассмотрим несколько *основных* вещей. Во-первых, эта статья написана только для плитных фундаментов. Плитные фундаменты не имеют подвалов, а плитные фундаменты не имеют подполья между домом и землей.

Для получения дополнительной информации об основных типах фундамента ознакомьтесь с разделом «Какой тип фундамента у моего дома? 3 распространенных типа», если вы не уверены, какой у вас фундамент.

Кроме того, эта статья написана для района Центрального Техаса, где преобладают неглубокие фундаменты из плит, а также обширная глинистая почва, на которой обычно строятся эти дома. Мы просто хотим прояснить, что кое-что из этого может быть другим, если вы живете в другой части страны или штата. Техас большой.

Наконец, когда мы говорим «ремонт фундамента», мы имеем в виду не заделку трещин или гидроизоляцию. Речь идет о поднятии и выравнивании осевшего плитного фундамента с помощью подземных опор.

Существует несколько методов ремонта плиты фундамента на уровне земли, и все они используют подземные опоры, чтобы вернуть ваш дом в правильное положение. Некоторые из них называются сваями, некоторые называются опорами, некоторые из них сделаны из бетона, некоторые из стали, а некоторые из обоих материалов.

4 шага, чтобы определить, сколько опор для ремонта фундамента вам нужно

Независимо от того, как называются опоры и из чего они сделаны, все эти опоры устанавливаются под домом вертикально и представляют собой своего рода сваи, поддерживающие ваш дом снизу.

Эти опоры разнесены друг от друга (т. е. их ставят только время от времени). Количество опор в значительной степени влияет на стоимость ремонта, поскольку цена рассчитывается за опору или сваю. Таким образом, знание того, сколько опор вам нужно, является ключом к расчету затрат.

Давайте рассмотрим 4 простых шага, чтобы рассчитать, сколько опор вам нужно для любого базового метода ремонта плиты на уровне грунта.

1. Нарисуйте и измерьте контур вашего дома

Во-первых, вам понадобится простой чертеж контура вашего дома, а также размеры каждой внешней стены.

Если вам повезет, у вас может быть геодезическая диаграмма, сделанная при покупке дома, и вы можете обратиться к ней для измерений в футах. Если нет, возьмите друга и измерительную ленту (да, бумагу и карандаш).

Нарисуйте базовую схему формы вашего дома с высоты птичьего полета и запишите длину каждой внешней стены в футах. Ваша диаграмма не должна быть идеальной, это просто базовая форма с числом, написанным на каждой стороне, указывающим ее длину. Вот мой дом на фото.

Аэрофотоснимок со спутника, обзорная карта, простой чертеж

2. Определите, какие стены затронуты осадкой

Большую часть времени ваш дом не нуждается в ремонте фундамента. Обычно это две стены, которые сходятся в углу, или три стены, окружающие участок дома, испытывающий осадку фундамента.

Так что обычно это не весь дом, и он обычно не нужен под интерьером дома. Это не означает, что весь дом никогда не нуждается в ремонте фундамента или что опоры никогда не нужны под внутренней частью дома.

Около 30% домов, которые мы ремонтируем каждый год, нуждаются в поддержке всего дома, и около 10% домов, которые мы ремонтируем каждый год, нуждаются в внутренней поддержке, а также в поддержке по периметру.

Прямо сейчас мы просто пытаемся говорить о довольно средних потребностях в ремонте фундамента дома, и обычно это две или три смежные стены, нуждающиеся в поддержке. В этой статье есть несколько примеров. Синие точки показывают, где необходима поддержка.

Взгляните на схему своего дома, определите две или три стены, которые кажутся проблемными или имеют признаки заселения или проблем.

Если вы еще не разобрались со знаками осадки фундамента, не беспокойтесь! Прочтите эту статью, чтобы получить помощь в том, что вы ищете: «Есть ли у меня проблемы с фундаментом? 5 главных признаков того, что необходим ремонт». Обычно это такие вещи, как диагональные трещины, отходящие от дверных, оконных или обшивочных проемов, двери, которые не закрываются, не запираются или не запираются должным образом, или отделка отделки от стен.

Внешние стены, ближайшие к тому месту, где вы видите такие знаки, скорее всего, нуждаются в дополнительной поддержке ремонта фундамента. Это стены, которые вы будете использовать для расчета общей длины в погонных футах на следующем шаге.

3. Расчет погонных футов, затронутых осадкой

Теперь вы определили две или три стены по периметру, которые, вероятно, потребуют ремонта фундамента. Далее нам нужно сложить общие погонные футы этих сторон. По сути, сложите длину этих стен и получите общее количество погонных футов, затронутых проблемами фундамента.

Всего погонных футов = сумма длины внешних сторон, требующих поддержки = TLF

Что вы получили? Запомните это число для следующего шага.

4. Определите необходимое количество опор

Теперь, когда подсчитано общее количество погонных футов (TLF), мы можем перейти к полезной информации о том, сколько опорных столбов или свай вам нужно. Как правило, необходимое количество поддерживающих опор составляет каждые 7 погонных футов вдоль затронутых стен вашего дома.

Мы возьмем это общее количество погонных футов и разделим его на 7. Если число окажется десятичным, то его следует округлить до ближайшего целого числа. Всегда округляйте в большую сторону, а не в меньшую. Возьмите это округленное число и прибавьте к нему единицу, чтобы получить необходимое количество пирсов.

TLF разделить на 7 = округленное число

округленное число + 1 = общее количество необходимых пирсов

голова может взорваться, если мы попытаемся объяснить вам это, и это может только еще больше запутать вас. Поэтому, пожалуйста, просто доверьте нам это. . . это математическая штука. . . или что-то с геометрией. . . добавьте один и не пытайтесь понять, почему. Спасибо за понимание.

Хорошей новостью является то, что теперь вы знаете общее количество опор, которые могут вам понадобиться для ремонта фундаментной плиты по периметру дома.

Примеры Расчет опор, необходимых для ремонта фундамента

Давайте рассмотрим пару примеров, чтобы убедиться, что вы все поняли. Мы собрали вместе два очень простых сценария, которые вы можете увидеть в простом доме, испытавшем осадку на углу дома, а также на половине дома или в секции с тремя сторонами.

Давайте рассмотрим каждый из наших сценариев и определим количество пирсов для каждого.

Угловая задача

Всего погонных футов = 49 + 35 = 84

84/7 = 12 уже целое число написал статью о доме с проблемой угла вроде этого, который мы отремонтировали. Отъезд Путешествие Розы по ремонту фундамента о своем доме, построенном на наклонном участке. В доме Розы была «проблема с углом».

Задача о секции/крыле или полудоме

Всего погонных футов = 28 + 42 + 28 = 98

98/7 = 14 уже круглое число

Добавить 1

Общее количество необходимых опор = 15

Поздравляем! Вы определили, сколько пирсов необходимо для этих проблемных сценариев. Если вы еще этого не сделали, самое время попробовать этот метод на собственном домашнем эскизе, так как он свеж в вашей памяти. Сколько ты придумал?

Количество опор для типичного ремонта фундамента, вероятно, в среднем составляет от 15 до 25 опор (опор или свай). Как это соотносится с вашим номером? Если ваш номер близок, то в ваших руках ремонт фундамента среднего размера. Если ваше число выше или ниже, то ваша работа, вероятно, больше или меньше, чем в среднем каждый день.

Какова средняя стоимость ремонта плитного фундамента?

Важнейшим фактором, определяющим стоимость ремонта фундамента, является количество необходимых опор. Есть много*** других факторов, которые влияют на стоимость ремонта фундамента, а также выбранный метод ремонта, ограничения доступа к местам, где необходимы опоры, и услуги по отделке.

Включая все эти другие факторы, а также количество опор или свай, средняя стоимость ремонта фундамента для 15-25 опор колеблется от 7 500 до 20 000 долларов США.

За последние 35 с лишним лет работы в Anchor Foundation Repair мы пришли к выводу, что 100% честность — лучшая политика, когда речь идет о стоимости и ремонте фундамента вашего дома. Мы не верим в то, что нужно скрывать, как мы понимаем вещи, и хотим, чтобы вы были как можно более информированы и осведомлены о процессе.

С этой целью мы «углубляемся» к более подробной информации о средней стоимости ремонта фундамента, сравнивая два наиболее распространенных метода ремонта фундамента, доступных в нашей области. Смотри, « Средняя стоимость ремонта фундамента: прессованные сваи и буронабивные сваи », чтобы узнать больше.

*** Предупреждение об отказе от ответственности* Послушайте, определение того, где заселение негативно влияет на ваш дом и связанные с этим расходы на ремонт, действительно является работой для профессионала.

Необходимо учитывать гораздо больше факторов стоимости и симптомов, чем просто погонные метры и несколько стен. Поскольку каждая домашняя ситуация очень отличается, мы просто даем вам некоторые основные принципы, и это все, что мы действительно можем сделать в статье. Мы работаем над еще большим количеством статей, чтобы охватить больше основных принципов!

Иногда не вся стена нуждается в поддержке, это может быть только часть стены и часть другой стены. Кто знает?! Специалист по ремонту фундамента знает. Вот где годы опыта и знаний необходимы, чтобы учесть все остальные соображения для вас.

Итак, эта статья предназначена только для образовательных целей, а не для получения гарантированной цены на ремонт вашего фундамента.
