в каких случаях они подходят?
Содержание:
- Дом в условиях ограниченного бюджета.
- Дом в сжатые сроки.
- Одно- или двухэтажный дом из лёгких материалов.
- Дом на слабом грунте.
- Дом на неровном участке или склоне.
- Дом зимой.
- Дом на севере или в условиях вечной мерзлоты.
- Дом в подтапливаемом регионе.
- Дом с цокольным этажом.
- Четырёхэтажный дом.
- Дом на каменистом или скалистом грунте.
- Дом рядом с ветхими постройками.
- Вывод.
Итак, вы решили построить дом. Любое строительство начинают с выбора основы ― фундамента. Он может быть разным: ленточным, плитным, свайным, столбчатым. Расскажем более детально об одном из самых распространённых ― свайном.
Свайный фундамент состоит из свай ― железобетонных или металлических столбов, которые погружают в грунт ниже уровня промерзания.
Сваи отличаются по форме, материалу, способу монтажа. Они бывают:
- винтовыми ― внешне напоминают большие саморезы, которые ввинчивают в землю. Их делают только из металла;
- забивными ― это бетонные столбы, которые забивает в почву сваебойная машина;
- буронабивными ― их делают на месте. Рабочие бурят скважины, вставляют в них арматуру для будущих свай, заливают всё это бетоном и дожидаются, чтобы конструкция застыла.
Бетонные забивные сваи
Металлические винтовые сваи
Свайно-ростверковый фундамент ― разновидность свайного. Он отличается тем, что сверху сваи соединяет ростверк ― обвязка, которая придаёт фундаменту дополнительную прочность. Получается, что верхняя часть свайного фундамента становится монолитной конструкцией. Чтобы понять, как работает ростверк, представьте: вы воткнули несколько палок в землю.
Также ростверк равномерно распределяет нагрузку на фундамент, не позволяет сваям выпасть или покоситься. Дело в том, что разные части здания могут по-разному весить. Для примера возьмём большой одноэтажный дом. В одной его половине расположена видовая гостиная с минимумом мебели и техники, а в другой ― гараж с автомобилем, спортзал с оборудованием, кухня и спальня. Вторая половина дома будет давить на фундамент сильнее, это может привести к тому, что дом просядет и покосится. Ростверк поможет избежать этого ― он равномерно распределит нагрузку по всей площади фундамента.
Ростверк для свайного фундамента бывает разных видов. Его конструкция может быть сборной, монолитной и сборно-монолитной. Ростверк делают из разных материалов: дерева (только для деревянных домов), металла, бетона и железобетона.
Деревянный ростверк
Металлический ростверк
Железобетонный ростверк
Мы не будем перечислять плюсы и минусы свайного и свайно-ростверкового фундаментов.
Сразу рассмотрим на примерах, когда они подходят, а когда ― нет. Итак, если вы строите…
Дом в условиях ограниченного бюджета
Фундамент ― основа не только дома, но и сметы. На него приходится примерно треть расходов на строительство. Экономить на нём не рекомендуют. Если взять недорогие, но и некачественные материалы, основание дома может получиться недолговечным и ненадёжным.
При ограниченном бюджете выгодным решением станет свайный фундамент. Вам не нужно выравнивать участок, извлекать и вывозить грунт, а значит, вы сэкономите на земляных работах. Бетона потребуется меньше, чем для плитного или ленточного фундамента. Разница ощутима ― даже с учётом аренды спецтехники свайный фундамент для дома, в среднем, в два раза дешевле ленточного или плитного.
Дом в сжатые сроки
Если вы хотите быстро построить дом, свайный фундамент оптимален. Высокая скорость возведения ― одно из его главных преимуществ. Но есть нюансы: всё зависит от того, какой именно свайный фундамент для дома вы выберете.
- Монтаж свайного фундамента из винтовых или забивных свай самый быстрый. Свайное поле под такой фундамент можно сделать за сутки. Просто ввинтите/вбейте их в землю ― и можно продолжать строительство хоть на следующий день. Они сразу готовы принять нагрузку.
- Монтаж буронабивных свай займёт больше времени. Надо пробурить скважину, поставить арматуру, залить её бетоном и подождать, пока раствор «схватится».
Свайное поле под фундамент из винтовых свай
Скорость установки свайно-ростверкового фундамента также зависит от вида ростверка:
- Если у вас деревянный или железный ростверк, ждать не надо ― «связываете» им сваи и сразу продолжаете строительство.
- Если вы делаете фундамент с монолитным бетонным или железобетонным ростверком, придётся подождать, пока бетон застынет и наберёт прочность.
Одно- или двухэтажный дом из лёгких материалов
Под лёгкими материалами мы подразумеваем пустотелый кирпич, пено- или газобетон.
Здание, построенное из них и облицованное, например, профлистом или сайдингом, будет весить сравнительно немного. Каркасный дом, обшитый брусом, тоже относится к лёгким постройкам.
Такие здания обычно строят на свайных фундаментах. Вы не переплачиваете за избыточную несущую способность фундамента, которая не понадобится, и экономите время и деньги. Для одноэтажного дома из бруса, для бани, сарая или другой небольшой постройки также допустима установка свайно-винтового фундамента.
Дом из бруса на винтовых сваях
Баня на сваях
Дом на слабом грунте
Слабым называют насыщенный водой грунт, который может непредсказуемо вести себя ― разбухать, разжижаться, вспучиваться. Как правило, он не отличается высокой несущей способностью. К слабым грунтам относят ил, глину, суглинок, торф, песок, супесь. Возможно, у вас на участке именно такая почва.
Для слабых грунтов оптимален свайно-ростверковый или свайный фундамент под дом.
Дом на неровном участке или склоне
Участок под дом может быть не совсем ровным ― с рытвинами, перепадами высоты. Чтобы сделать плитный или ленточный фундамент, придётся сначала выровнять его ― насыпать или снять часть почвы. Это повлечёт затраты времени и денег на земляные работы.
Для неровных участков монтаж свайного фундамента с ростверком будет оптимальным решением. Почву выравнивать не потребуется, так как дом находится не на земле, а над землёй. Высота свай нивелирует перепад высоты на участке.
Экстремальный вариант сложного ландшафта ― склон. В этом случае подходит свайно-ростверковый фундамент. Он весит меньше, чем ленточный или плитный, а значит, не создаёт избыточную нагрузку на почву.
Плитный или ленточный фундаменты не используют для строительства на склоне. Чтобы они надёжно держались в почве, их придётся сильно заглублять. Это повлечёт существенные затраты на материалы. Также усиленный плитный или ленточный фундаменты будут тяжёлыми, склон может не выдержать и осыпаться. Столбчатый фундамент для строительства на склоне тоже не подходит ― он плохо переносит неравномерные боковые нагрузки, столбы могут покоситься.
Дом на неровном участке
Дом на сваях на склоне
Дом зимой
Если вы хотите строить дом зимой, выбирайте свайный или свайно-ростверковый фундамент. Во-первых, сваи устанавливают ниже уровня промерзания. Это значит, что они надёжно держатся в почве, и весной, когда грунт оттает и осядет, фундамент не покосится и не треснет. Во-вторых, вкрутить/забить сваи или сделать скважины под них быстрее, чем рыть замёрзшую землю под плитный или ленточный фундамент.
Установка свайного фундамента зимой
Дом на севере или в условиях вечной мерзлоты
В северных широтах строительство свайного фундамента с ростверком или без ― единственно допустимый вариант. Все дома ― и частные, и многоквартирные ― строят на сваях. Это делают, чтобы тепло от зданий не растопило замёрзший грунт под ними. В северных районах, как правило, верхние слои почвы слабые и мелкодисперсные. Если они оттают, то насытятся влагой и «поплывут». А значит, здание на плитном или ленточном фундаменте может покоситься, просесть и обрушиться.
Чтобы этого избежать, делают свайный или свайно-ростверковый фундамент. Между домом и землёй получается воздушный зазор, тепло от здания не доходит до почвы. Цоколь обычно ничем не обшивают, чтобы не мешать естественному охлаждению грунта.
Жилые дома на Севере
Дом в подтапливаемом регионе
В такой местности дома издавна строят на сваях.
Чаще всего их даже не закрывают облицовкой.
Объяснение простое: дом должен быть «на ножках», иначе при паводке вода доберётся до жилого помещения и затопит его. Также фундамент должен крепко держаться в грунте, поскольку во время паводка верхние слои почвы размягчаются и грунт «плывёт». Этим требованиями соответствуют свайный и свайно-ростверковый фундаменты.
Дом с цокольным этажом
Возможно, вы хотите оборудовать на «минус первом этаже» спортзал, бильярд, сделать баню, комнату отдыха ― словом, использовать пространство с пользой. В этом случае свайный или свайно-ростверковый фундамент не подойдёт ― места для полноценного этажа будет недостаточно.
Удалять грунт под домом нельзя, иначе сваи будут недостаточно прочно держаться в почве. Максимум, что вы можете сделать ― высокие сваи и подвешенный (возвышающийся над землёй) ростверк. Тогда появится возможность сделать небольшой подвал.
Но он подойдёт разве что для хранения овощей ― встать в полный рост там сможет лишь очень невысокий человек.
В этом случае выбирайте ленточный фундамент. С ним вы сделаете подвал или цокольный этаж практически любой высоты и не потеряете бесплатные квадратные метры.
Четырёхэтажный дом
Возможно, у вас большая семья, и вы хотите реализовать давнюю мечту ― перевезти всех родственников и жить под одной крышей в большом четырёхэтажном доме.
В этом случае свайный и свайно-ростверковый фундамент не подойдёт ― он не рассчитан на подобные нагрузки. Для домов выше трёх этаже лучше выбрать плитный или ленточный.
Дом на каменистом или скалистом грунте
Под каменистым или скалистым подразумевают любой твёрдый грунт, который практически не промерзает, не «плывёт», не деформируется под действием мороза. К нему относят, например, песчаник, базальт, гранит, доломит.
Для строительства на таком грунте свайно-ростверковый и свайный фундаменты не подойдут.
В процессе монтажа будут попадаться крупные камни, которые помешают заглублению свай. Винтовые сваи и вовсе могут деформироваться.
Дом рядом с ветхими постройками
Если ваш участок окружён старыми деревянными домами, будьте внимательны. В этом случае рекомендуется выбирать винтовые или буронабивные сваи. Забивные не подойдут, потому что их монтаж (забивание в землю) вызывает сильные вибрации грунта. Из-за этого соседние постройки могут развалиться, особенно если это не капитальный кирпичный дом, а старый деревянный.
Старый деревянный дом
Вывод
Итак, свайный и свайно-ростверковый фундаменты хороши, если вы хотите:
- сэкономить на фундаменте;
- построить дом быстро;
- возвести одно- или двухэтажный дом в зимний период, на «слабом» грунте, в зоне вечной мерзлоты, на подтапливаемой территории, на неровном участке или склоне.
Свайный и свайно-ростверковый фундаменты не подойдут, если вы строите:
- дом выше трёх этажей;
- дом с глубоким подполом или цокольным этажом;
- дом на скалистом или каменистом грунте.
Также фундамент из забивных свай не подходит, если поблизости есть ветхие постройки. Из-за колебаний грунта они могут разрушиться.
Внимание: если вы строите дом на свайном фундаменте, тщательно утепляйте пол. Воздушный зазор между домом и землёй способствует тому, что тепло из жилого помещения «уходит» на улицу. Избежать этого поможет утепление пола минватой или другими материалами.
Свайно монолитный фундамент
Оглавление
- 1 Описание
- 1.1 Грунты
- 1.2 Сваи
- 2 Этапы
- 2.1 Подготовка
- 2.2 Скважины
- 2.3 Создание свай. Армирование и бетонирование
- 2.4 Ростверк
- 2.5 Армирование ростверка
- 2.6 Бетонирование
На неустойчивых грунтах требуется передать массу здания на прочные глубокозалегающие слои почвы. Тогда применяют сваи, соединенные вверху монолитным ростверком – это свайный монолитный фундамент.
Описание
Для слабой почвы используют погруженные в землю сваи.
Важную роль играет объединение их верхних частей в цельную жесткую систему – ростверк. В отличие от простого ленточного фундамента, он опирается не на грунт, а на сваи и передает им массу здания. Если он ложится своей плоскостью на почву, при ее пучении его может оторвать.
Принцип работы свайно-монолитной основы – передать нагрузки на стойкий грунт, находящийся под ненадежными сегментами почвы или достигнуть стойкости за счет трения с окружающей средой. Свайный фундамент дает возможность не проводить земляные работы в бесподвальных домах или значительно сократить их. Единственный его недостаток: сложности с обустройством подвала, если он нужен.
Грунты
Сваи используют на таких почвах:
- с 1…20% перегноя, на торфяных и заторфованных, сапропелях, глинистых, иольдиевых глинах, мокрых солончаках;
- на лессовидных, неустойчивых при насыщении влагой;
- на песчано-глинистых влажных плывунах, пластичных суглинистых, глинистых, пучинистых.
Особой эффективностью отличается свайная конструкция на почвах с пучинистой природой при замерзании ниже полторы метров.
Такой фундамент намного надежнее, чем столбчатая и простая ленточная конструкция.
Сваи и монолитный ростверк применяется также на породах с большой плотностью, с целью уменьшения трудозатрат. Нет потребности в рытье котлована, складирования и вывозе грунта. Слишком плотные почвы тоже являются причиной применения указанной конструкции: пробурить скважины под сваи гораздо легче, чем рыть котлован.
Сваи
Стержни с острым концом или широкой подошвой — сваи — применяются нескольких видов. Они могут быть бетонными, из металла, дерева, с квадратным или круглым сечением, готовые к применению или создаваемые в грунте.
Чаще всего, полностью своими руками, без привлечения тяжелой техники, для больших жилых домов, сооружают монолитный свайно-ростверковый фундамент с опорами, созданными прямо в земле (буронабивные сваи). Он, как правило, не применяется для небольших домиков, когда используются маленькие опоры или стержни, ввинчиваемые в землю своими руками — для этого есть сборный ростверк.
Под свайную монолитную конструкцию есть смысл использовать набивные опоры, изготовляемые прямо внутри грунтовых скважин. Их сравнительно легко создать самостоятельно без тяжелой техники. Предварительно делается скважина, она армируется и бетонируется
Сваи в индивидуальном строительстве имеют стандартную длину – 1,5–6 м, они вбиваются с расстоянием не превышающем 2 м.
Этапы
Создать фундамент на сваях с монолитным ростверком, под силу обычному застройщику с применением буронабивных опор, создаваемых в грунте. Процесс имеет несколько этапов.
Подготовка
Участок расчищается от лишних предметов, мусора, выравнивается, размечается. Траншея копается маленькой, около полуметра. В ней будет находиться малозаглубленный монолитный ростверк, держащийся сваями. На ее дне создают песчано-гравийную подушку (слои по 10–15 мм), это уменьшит пучение грунта, обеспечит отвод воды. Есть смысл создавать ростверк высоко над землей – будет больше шансов, что при пучении грунта его не порвет, тогда траншея не копается, а создается лишь подушка для короба опалубки.
Скважины
Ручные, электрические, моторизированные буры приобретаются в специализированных магазинах и позволяют рыть скважины больше 600 мм в диаметре с опорной подошвой.
Сваи располагаются в угловых точках, на пересечениях и по периметру стен, там же роются отверстия скважин. Расстояние между ними – 1,5–2 м. Глубина отверстия на 30–50 см должна превышать точку промерзания земли. На дно скважин насыпают песчаную подушку слоем в 15–20 см., она проливается водой, трамбуется.
Создание свай. Армирование и бетонирование
Главное отличие от столбчатого фундамента — сваи погружают ниже глубины промерзания. После скважин приступают к набивным опорам. В углубление помещают трубы из рубероида, асбестоцемента, металла. Они могут быть готовые или созданные самостоятельно. Диаметр должен позволять плотно их поместить в отверстие, а длина должна быть на 30 см больше его.
Из самых дешевых материалов используют трубу из 2–3 слоев рубероидных листов, ее стягивают посредством проволоки и помещают в отверстие.
Вода внутри представляет опасность, если поднялась выше четверти глубины, тогда ее откачивают.
Рубероидная оболочка не даст молочку бетона убежать в землю и уменьшит воздействие пучинистых грунтов.Раствор в трубы заливают на 30–40 см. Далее, их поднимают на 20 см. Бетон, вытекая, заполняет место, образуя подошву, обеспечивающую дополнительное сцепление.
Следующий этап – армирование предварительно изготовленной каркасной сеткой. Она может состоять из 3 или лучше из 4 прутьев ребристой арматуры сечением в 6 мм. Стержни скрепляются поперечинами с помощью вязальной проволоки через 50 см. Длину арматуры нужно рассчитать так, чтобы ее верхняя часть выступала из оболочки, но оставалась на 2–3 см меньше ростверка.
После установки каркаса, в отверстия заливается бетонный раствор. Рекомендуемая марка раствора – М200 и больше с наполнителем средней фракции и низкой лещадности. Далее, его протыкают штырями, чтобы выпустить воздух. Затем – уплотняют глубинным вибратором или подручными средствами – доской с тяжелым круглым плоским наконечником.
Ростверк
Монолитный ростверк представляет собой бетонную ленту, опирающуюся на буронабивные сваи, которые придают ему высокую устойчивость. Такой ростверк включает сваи в свою толщу. Одним из разновидностей его есть плитный монолитный ростверк (по сути, просто плита, соединенная с опорами), но он используется очень редко и невыгоден экономически. Принцип создания в обоих случаях одинаков: бетон заливается в опалубку так, чтобы заливка опиралась на сваи.
За высотой расположения ростверк делится на низкий, повышенный, высокий.
В свайно-ростверковой конструкции используется арматура с минимальным сечением в 10–12 мм. Каркас состоит из двух поясов – нижнего и верхнего, они соединяются стержнями (сечение 8 мм) вязальной проволокой. Для свайно-монолитного основания с заглублением на траншейном дне делается прослойка из песка и гравия. На ней монтируются элементы опалубки. Это доски или щиты по периметру траншей с подпорками. Для более плотных почв щиты иногда монтируют лишь на части ростверка над землей, а стенками для ее углубленного сегмента выступает сама траншея, покрытая гидроизоляцией.
Под свайно-монолитный ростверк над землей опалубка монтируется коробом на подставках или на слой из песка и гравия, насыпанного уже на поверхности.
Способы монтажа конструкции ростверка висячего типа:
- фиксируется на насыпную уплотненную прослойку, имеющую высоту равной расстоянию до земли от сооружаемого ростверка. Подушка, после твердения заливки, демонтажа досок, убирается;
- щиты сбивают коробом, дно которого по горизонтали соединяет свайные верхушки и располагается на высоте ростверочной подошвы.
Высота щитов во всех случаях — на 5–7 см больше заливки или конструкция вверху выставляется точно по горизонтали, используя уровень. Для проверки ровности делают отметки карандашом изнутри или помещают туда нити-обноски. После этого внутрь помещают армированный каркас.
Армирование ростверка
Арматурный остов соединяется с выпусками стержней из свай. Это обеспечит надежную связь с ростверком. Армирование делается также как для ленточной основы с одним дополнением: остов связывают с прутьями, торчащими из опор.
Виды каркаса:
- 1–2 отдельные каркасы прутьев по горизонтали и поперек;
- жесткий остов — пояса стержней связывается перемычками по вертикали или хомутами.
Продольная арматура – ребристые стержни в 10–16 мм. Для вертикальных соединений используют ребристые или гладкие прутья в 6–12 мм из которых также изготовляются хомуты в форме буквы П, соединяющие продольные ряды.
Бетон должен закрывать прутья не меньше, чем на 3–5 см, для этого снизу, по бокам ставят подставки из пластика, обеспечивающие нужную толщину защитного бетонного слоя и стойкость каркаса при заливке. Толщина верхнего защитного слоя — не меньше 5 см. Прутья вяжутся специальным крючком и вязальной проволокой.

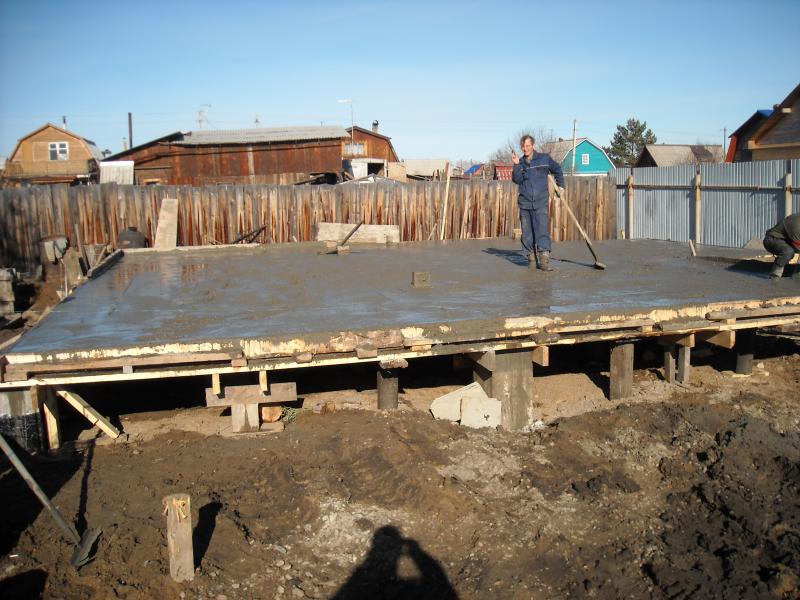

Бетонирование
Свайно-ростверковый фундамент заливается как обычно:
- бетон медленно заливается;
- прокалывание штырями;
- уплотнение вибратором, тяжелой доской до появления молочка;
- выравнивание уровнем и ровной доской;
- фундамент накрывается полиэтиленом, 1–2 раза на день бетон нужно увлажнять, пока он не наберет прочности (5–7 дней).
Стены можно возводить через 3–4 недели, но перед этим на поверхность бетона нужно уложить гидроизоляцию: рулонные материалы, рубероид или обработать битумом, полимерной мастикой.
Свайный фундамент с ростверком — один из возможных вариантов возведения дома
Выбор будущего фундамента зависит от некоторых показателей участка. Прежде всего, это грунтовка, которую необходимо предварительно исследовать. Важно не только охарактеризовать верхний слой, необходимо также определить глубину залегания слоев воды. Для этого лучше пригласить профессионалов, которые проведут все необходимые замеры и выдадут готовые рекомендации. Но эта услуга подходит не всем из-за дороговизны работ. Поэтому зачастую фундамент частного дома хозяин готовит самостоятельно, исходя из своих возможностей и знаний. Рассмотрим этот процесс более подробно.
Если планируется использовать легкие элементы каркаса, то подойдут легкие фундаменты для дома.
Для такого варианта вполне подойдут поясные узкие несочетаемые или столбчатые основы. Вес дома и нагрузка, которую должен выдержать фундамент, часто зависят от используемого материала. Для бревенчатого дома или кирпичных стен подойдет свайный фундамент с ростверком.
Сваи могут быть бетонными или металлическими, деревянными или комбинированными. Они отличаются формой, размерами и простотой монтажа. Самый простой вариант – использование подготовленных бревен. Но со временем дерево теряет свой первоначальный вид, а фундамент из-за этого может дать трещину. Поэтому свайный фундамент с ростверком лучше заливать из бетона с применением металла или камня.
Сваи устанавливаются по разным сторонам стены, периметру или втулкам по несколько штук. Ростверк позволяет соединить отдельные точки крепления в единую монолитную плиту. Он слегка заглублен в землю, может находиться на поверхности почвы или быть приподнят над землей на определенную высоту.
Свайный фундамент с ростверком выполняется разными способами.
Забивные сваи изготавливаются непосредственно на железобетонном заводе. Но для частного домостроения их используют редко, так как требуют определенной техники. Иногда используется метод бурения. Подготовив заранее скважину необходимых размеров, ее заливают бетоном, устанавливая для жесткости металлическую арматуру. Но для этой работы также потребуется буровая установка, которая не всегда есть под рукой.
Можно сделать свайный фундамент с ростверком на основе буронабивных свай. Труба, которая заполнена бетоном, постепенно удаляется, создавая специальную основу по мере застывания материала. Не менее интересен вариант создания свайного фундамента из винтовых свай. Изготовленные из металла с острым наконечником в основании, они позволяют вкручивать опору на большую глубину с минимальными усилиями.
Различают сваи и распределение нагрузки. Если при установке опоры удалось достичь твердого грунта, то основной удар придется на нижнюю часть.
Но иногда до твердой породы не дотянуться, нагрузка распределяется на боковые стены, свая как бы висит в земле. Ростверк позволяет соединить все опоры, лучше выполнить монолитный фундамент. Но можно использовать и сборные варианты с использованием балок из железобетона или железа.
Свайный фундамент с ростверком позволяет сделать ровную линию пола, особенно если дом построен на холмистой местности. Подняв сваи на нужную высоту, соединяем все в единую линию, получая ровный фундамент для будущего строения.
Сваи винтовые — ОАО «Металлист» — производитель винтовых свай
спец. 5264-006-05773342-2007
Сваи винтовые стальные с литым наконечником
(размер 3,81Мб, pdf)
Сваи для грунтов с сезонным промерзанием
Схема| Наименование | Ø вала d, мм | Ø лопасти D, мм |
|---|---|---|
| Свая винтовая | 159 | 900 49 300|
| Винтовая свая | 168 | 500 |
| Винт свая | 168 | 850 |
| Винтовые сваи | 219 | 500 |
| Винтовая свая | 219 | 850 |
| Винтовая свая | 325 | 850 |
Сваи для вечномерзлых грунтов
Схема| Наименование | Ø вала d, мм | Ø лезвия D, мм |
|---|---|---|
| Винтовые сваи | 219 | 300 |
| Винтовые сваи | 325 | 405 |
| Винтовые сваи | 325 | 480 |
Остальные параметры верны для обоих типов свай.
| Материал наконечника | 25Л, 35Л |
| Материал трубы | 20, 09Г2С |
| 3000-11000 | |
| Толщина стенки S, мм | 10 |
Свая винтовая представляет собой стальную трубу с литым или приваренным винтовым наконечником определенной конфигурации.
Винтовые сваи разработаны для решения ряда задач военных — мобильных сборных переходов и мостов, анкерных опор радиомачт, ангаров и складов. Сегодня сваи широко используются в гражданской промышленности.
Сваи устанавливаются в грунт вращением, без действия вертикальных сил, что положительно влияет на структуру грунта;
Свая защищается от коррозии путем нанесения на поверхность покрытия, вид которого закладывается в проекте на основании данных инженерно-геологических изысканий.
Применение винтовых свай
Фундаменты под трубопроводы
Фундаменты под опоры трубопроводов на винтовых сваях являются наиболее эффективным и быстрым решением.
Фундамент может быть нескольких видов:
- Для многоярусных путепроводов с большими нагрузками — фундамент многосвайный (4 и более свай на пикет), ростверк чаще всего железобетонный, возможен сварной.
- Для одноярусных и для трубопроводов с малыми нагрузками до 35 т на колонну (до 70 т на пикет) фундамент делают 2-х свайным, реже 4-х свайным.
- Винтовые сваи применяются также в качестве фундамента, выполняющего роль анкера, для трубопроводов при прокладке под водой, на болотах.
Фундаменты опор ЛЭП
В зависимости от типа опор ЛЭП применяются следующие фундаменты на винтовых сваях:
- Для типовых угловых опор фундамент состоит из 4-х и более свай на одну опору, завод- используется изготовленный металлический ростверк (ростверк соединяется со сваями в полевых условиях сваркой или болтовым соединением). Под одну ногу опоры в зависимости от нагрузки и грунтовых условий используют от 1 до 6 свай.
- Для многогранных опор и опор из гнутого профиля применяют фундамент преимущественно с железобетонным ростверком, возможно применение металлического ростверка.
Эффективность применения винтовых свай в зависимости от грунтовых условий, нагрузок, рельефа местности, протяженности и удаленности объекта может достигать 50%, скорость строительства в любых условиях как минимум в 2 раза выше по сравнению с грибовидными фундаментами. Выполнение работ по устройству фундаментов на винтовых сваях в зимнее время дает значительное преимущество перед применением грибовидных фундаментов, которые требуют большого объема земляных работ.
Фундаменты сборных конструкций, складов, мастерских.
Сборные легкие конструкции, как правило, имеют силовой каркас из металлопроката — швеллера, трубы, уголка. Стыковка металлоконструкций с фундаментом из винтовых свай наиболее проста и нет необходимости делать монолитный ростверк.
Фундаменты опор освещения и опор контактной сети.
Столбы освещения устанавливаются на буронабивных фундаментах. Применение фундамента на винтовых сваях значительно снижает расход металла и бетона, а значит и стоимость фундаментов.
