Все три типа опор опираются на опоры — прочные бетонные основания, широкие и достаточно толстые, чтобы поддерживать конструкции над ними. Как правило, фундамент должен быть такой же толщины, как ширина пирса, и в два раза шире — например, для пирса шириной 8 дюймов потребуется фундамент толщиной 8 дюймов и шириной 16 дюймов. Выкопайте ямы так, чтобы нижняя часть фундамента находилась на 1 фут ниже уровня земли или на 6 дюймов ниже линии промерзания, в зависимости от того, что глубже.

Литые цилиндры

Волокнистые трубы диаметром 8 дюймов и длиной 10 футов позволяют быстро отливать цилиндрические бетонные опоры; храните их в вертикальном положении и держите их совершенно сухими, пока они не будут заполнены. Цилиндрические опоры могут быть построены любой высоты, что позволяет легко установить вершины опор на одном уровне.

Кладочные блоки

Эти блоки бывают самых разных размеров; одноядерные блоки размером 8 на 12 на 12 дюймов делают особенно прочные сваи (см. ниже). Выровняйте основания для блочных опор водяным уровнем так же, как вы выравниваете опалубку (Шаг 3), но отметьте высоту на арматурных стержнях (арматурных стержнях), затем отмерьте вниз от отметок, чтобы установить высоту бетона для оснований. .

Заливка бетона

Дополнительные инструкции см. в разделе Как построить крошечный дом.

Перепечатано с разрешения Книга Джея Шафера о домашних сараях и крошечных домах: постройте собственный гостевой коттедж, писательскую студию, домашний офис, ремесленную мастерскую или личное уединение Джея Шафера, опубликовано Skills Institute Press LLC и Four Lights Tiny House Company, 2013 г.

Дизайн, Как построить, Стоимость, Ремонт

3shares

• Поделиться
• Булавка

Строительство сарая, хижины, дома или более крупного здания требует большого объема работ по планированию и проектированию. Многие люди выбирают дизайн, а затем просто выбирают стеновой или плитный фундамент. Также важно смотреть на землю и рельеф земли, на котором будет стоять конструкция. Лучшим вариантом может быть опорно-балочный фундамент. Если вы не знаете, что это такое и как его построить, мы здесь, чтобы помочь.

Фундаменты столбов и балок проектируются по плану этажа строения. Отверстия выкапываются или сверлятся для бетонных опор в стратегических точках по периметру и по всему центру основания здания. Опоры поддерживают сетку балок, которая, в свою очередь, поддерживает балки, черный пол и остальную часть конструкции.

В этом руководстве мы объясним, что такое опорно-балочный фундамент, как его спроектировать, расстояние между опорами и балками, а также преимущества и недостатки этого типа фундамента. Мы также обсудим, как построить фундамент, затраты и возможные проблемы, а также стоимость ремонта. Кроме того, мы сравним сваи и балки с плитными фундаментами, чтобы определить, какой из них лучше подходит для ваших целей. Наша цель — предоставить вам информацию для принятия обоснованного решения о выборе фонда.

Быстрая навигация

• Что такое фундамент для столбов и балок
• Конструкция и схема фундамента для столбов и балок
• Преимущества и недостатки фундамента для столбов
• Расстояние между фундаментами для столбов и балок Стоимость фундамента для опор и балок
• Проблемы с фундаментом для опор и балок
• Сколько стоит ремонт фундамента для опор и балок?
• Пирс и балка против фундамента из бетонной плиты: что лучше?
• Заключение

Что такое опорно-балочный фундамент

Опорно-балочный фундамент считается фундаментом глубокого заложения и существует уже давно. Наши предки использовали их для поддержки домов, амбаров, сараев, магазинов и других легких построек. Их было проще, дешевле и быстрее построить, чем полностью вырытый фундамент, и при этом использовалось меньше материалов. Они также были более устойчивыми и долговечными, чем строительство непосредственно на земле. Фундаменты для пирсов и балок обычно имеют под собой пространство шириной 18 дюймов или больше для облегчения доступа к сантехническим и электрическим соединениям.

В прошлом ямы выкапывали в рыхлых или мягких верхних слоях почвы до более твердого слоя и заполняли плоскими камнями до нужной высоты над землей, чтобы сформировать «основание». Затем были размещены и выровнены сверху деревянные балки, которые будут поддерживать конструкцию и передавать нагрузку через опоры на землю.

Сегодня отверстия часто сверлят, а опоры изготавливают из бетонных блоков, штабелируемых сборных квадратных или круглых бетонных плит для опор, заполненных бетоном сонотруб или других подобных кладочных или бетонных материалов. Балки могут быть деревянными, бетонными или металлическими.

Фундаменты из опор и балок обычно использовались и до сих пор используются для поднятия здания над неровной поверхностью, чтобы сформировать ровное основание. Они также используются там, где почва структурно неустойчива, или земля сезонно подвергается воздействию влаги или потенциальному затоплению.

В некоторых ситуациях на вершине пирса размещается столб, чтобы увеличить его высоту, а балка размещается наверху и соединяется с ним. Это может помочь поднять конструкцию, чтобы обеспечить лучший обзор препятствий и защитить ее от штормовых нагонов. Пирсы — это не сваи, которые забиваются глубоко в землю и полагаются на трение почвы, чтобы предотвратить их опускание.

Проект и схема фундамента для опор и балок

Проектирование фундамента для опор и балок обычно начинается с плана конструкции, которую он будет поддерживать, того, как конструкция будет использоваться, а также рассмотрения топографии, климатических условий и несущая способность грунта. План этажа и расположение балок определяют важные размеры, конструктивные точки и потенциальные проблемы с сантехникой.

В зависимости от размеров и веса конструкции опоры обычно располагаются на расстоянии от 5 до 10 футов по центру по периметру. Открытое пространство внутри наружных стен конструкции также должно поддерживаться, если оно должно поддерживать пол или конструктивные элементы, такие как стойки. Определение формы пирса — круглой, квадратной или прямоугольной — и размеров на основе веса и размеров конструкции также является ключевым моментом на этапе проектирования.

Некоторые люди предпочитают квадратные или прямоугольные стойки в углах конструкций и круглые в других местах. Балки обычно рассчитаны на поддержку балочного каркаса, который будет использоваться для конструкции.

Для определения размеров опор и расстояния между ними требуются некоторые математические расчеты, поэтому многие люди доверяют эту работу профессионалам. Как правило, конструкция имеет динамическую нагрузку 40 фунтов на квадратный фут и постоянную нагрузку 10 или 20 фунтов на квадратный фут для комбинированной нагрузки 50 или 60 фунтов на квадратный фут. Однако в некоторых регионах снеговая нагрузка на грунт составляет от 70 до 9 баллов.0psf заменяет значение динамической нагрузки для обеспечения безопасности конструкции, что может изменить комбинированную нагрузку до более чем 100psf. Как только вы определите комбинированную нагрузку для своего района, умножьте площадь вашей конструкции на это число.

Например: кабина размером 20×30 футов покрывает 600 кв. футов, умноженная на общую нагрузку 50 фунтов на квадратный фут, а потенциальный вес конструкции составляет 30 000 фунтов, хотя фактический пустой вес ближе к 6 000 фунтов.

Чтобы определить совокупную нагрузку, которую может выдержать отдельная опора, рассчитайте площадь горизонтальной поверхности опоры в квадратных футах и ​​умножьте ее на емкость грунта в фунтах. Чем больше горизонтальная поверхность и больше вместимость грунта, тем меньше требуется опор.

Например: пирс размером 10 x 10 дюймов имеет площадь поверхности 100 дюймов, разделите его на 144 (количество дюймов в квадратном футе), и вы получите 0,694, что означает, что коэффициент умножения равен 0,694. Если мощность грунта составляет 3000 фунтов, пирс выдержит 3000 x 0,694, то есть нагрузка составит 2082 фунта.

Определив вес здания и величину, которую может выдержать одна опора, разделите вес конструкции на величину, которую может выдержать опора, чтобы определить количество опор.

Например: Кабина 20’x30’ с потенциальной нагрузкой 30 000 фунтов, деленная на 2 082 фунта, требует как минимум 15 опор. Расстояние обычно зависит от площади притока и переносимой нагрузки и обычно составляет половину расстояния во всех направлениях между одной опорой и следующей.

Например: каюта 20×30 футов, разделенная 15 опорами, означает, что каждая опора имеет приток максимум 40 кв. футов или номинально 8’x5 футов

Сарай без пола обычно поддерживается по периметру несколькими промежуточными опорами для несения стоечных опор чердаков или перегородок. Сарай 10 × 10 может иметь три опоры с каждой стороны и одну в центре для поддержки балок, несущих пол и стены. Каюта 20×30 футов с палубой может иметь стены по периметру, поддерживаемые через каждые 5-8 футов, и центральная балка также поддерживается таким образом, вместо того, чтобы создавать сетку опор и балок через каждые 5 футов внутри. Палуба обычно требует более легкой поддержки и допускает большее расстояние, поэтому может иметь не так много опор.

После того, как размеры фундамента плюс необходимое количество опор и их расположение определены, пришло время посмотреть на физическое место, где он будет построен. Простой тест грунта может определить несущую способность грунта. Однако обширные почвы и любые зоны активной влажности могут потребовать более глубокого пирса для правильного закрепления и поддержки конструкции, обычно глубиной от 5 до 6 футов.

Кроме того, может потребоваться рассмотрение таких климатических факторов, как заморозки, сезонные наводнения и ветровые нагрузки, а также сейсмических факторов. Чем глубже опоры, тем больше защита от смещения.

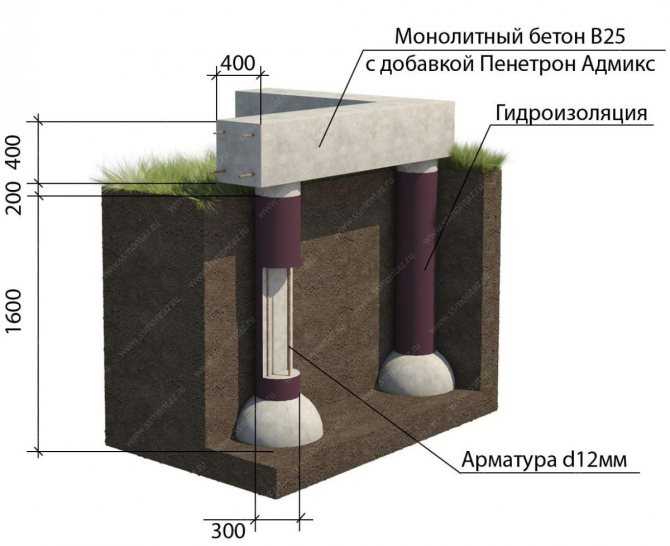

Дизайн и конструкция опор также важны для поддержки конструкции. Опоры могут опираться на залитую бетонную подушку размерами 16 x 16 x 8 дюймов (или больше), усиленную арматурой или щебнем.

Обычно нижняя часть гравия или подушки находится на уровне или ниже линии промерзания. Затем пирс устанавливается или заливается на опорную подушку и часто укрепляется арматурой. Диаметр или размеры поперечного сечения пирса варьируются от 6 до 16 дюймов и зависят от веса несущей конструкции. Для более тяжелых грузов обычно требуется опора большего диаметра 12 дюймов или более.

Pro Примечание: Проектирование опорно-балочного фундамента для здания, которое будет занято, требует соблюдения норм и правил. Если вы сомневаетесь, проверьте ваш проект в местном строительном отделе или у инженера-строителя.

Фундамент для опор Преимущества и недостатки

Фундаменты для опор и балок используются во всех аспектах строительной индустрии, от навесов и палуб до коттеджей, домов, амбаров, гаражей и даже высотных офисных зданий. Размер и глубина пирса и его основания, а также размеры балки определяют размер конструкции, которую она может поддерживать.

Для большинства из нас все, что нам нужно, это просверленная или вырытая яма с акустической трубой, заполненной бетоном или уложенными друг на друга цементными опорными блоками, чтобы непосредственно нести балку, или стойка, на которую может опираться балка.

Конструкция с опорами и балками имеет множество преимуществ:

• дешевле, чем большинство других фундаментов
• относительно быстро и легко собрать
• фаворит удаленного доступа, так как тяжелое оборудование не требуется
• минимальное повреждение почвы и растительности
• поднимает конструкцию над неровной поверхностью
• защищает от термитов, влаги и затопления
• обеспечивает пространство для обхода или открытый доступ для сантехнического и электрического монтажа и ремонта
• меньше передачи вибрации грунта
• легко подключаемые дополнения и деки
• можно строить на большинстве типов грунта и горных пород, даже под водой

Как и в любом типе конструкции, или что-либо в этом отношении, помимо преимуществ, есть и недостатки:

• подполье или пространство под конструкцией необходимо проветривать, чтобы предотвратить повреждение от влаги
• нежелательных тварей могут поселиться в открытом подполье
• если слишком близко к земле ремонт затруднен
• плохо сконструированные и выровненные опоры затрудняют возведение пола
• полы могут быть упругими, если опоры расположены на малом расстоянии друг от друга

Расстояние между опорами и балками

Расстояние между опорами и балками зависит от размеров конструкции, собственного и собственного веса нагрузки, размеров опор и балок, несущей способности грунта, доступа к водопроводу, оконных и дверных проемов, а также типа конструкции .

Как правило, чем крупнее конструкция, тем больше опор ей потребуется. Чем больше размер поперечного сечения опоры и размеры балки, тем больший вес может быть выдержан. Расстояние между пирсами обычно составляет от 5 до 10 футов в зависимости от всех факторов.

Как построить фундамент для пирса и балки

Фундамент для пирса и балки не требует большого оборудования и может быть построен одним или двумя людьми. Независимо от того, используете ли вы сборные опорные блоки, залитый бетон в соно-трубах или другие варианты каменной кладки, цель состоит в том, чтобы создать ровную основу, на которой можно построить вашу конструкцию. Стойки расставлены таким образом, чтобы нести нагрузку конструкции.

Первый шаг — определить, где должны располагаться опоры, используя план этажа. Обычная практика заключается в том, чтобы разметить и выровнять углы, а затем забить кол в центре того места, где будет стоять каждый пирс. Круги или квадраты, нарисованные аэрозольной краской, также являются хорошим способом отметить места для пирсов.

Второй шаг – выкапывание ям с помощью копателя, бура, лопаты или других механических приспособлений. Горизонтальные размеры зависят от размера столба, необходимого для конструкции. Глубина пирса зависит от прочности грунта и глубины промерзания. Кроме того, при заливке или укладке фундамента, подушки или гравия может потребоваться регулировка глубины и ширины отверстия.

Выкопав яму или ямы, засыпьте в основание ямы гравий от 5 до 6 дюймов или гравий плюс подушку для пирса, а затем постройте или залейте пирс. Убедитесь, что опорные блоки, цементные блоки, звуковая труба или что-либо еще находятся на одном уровне. Используйте отвес, веревку и/или уровень, чтобы убедиться, что центр пирса находится на месте.

Проведите ровную линию так, чтобы вершины опор были максимально ровными. При заливке подушек или опор используйте арматуру №3 или №4 для армирования бетона. Вы также можете использовать регулируемые или фиксированные балочные анкеры в верхней части залитых опор.

После того, как опоры будут установлены, засыпьте отверстия вокруг опор и утрамбуйте их. Насыпь также должна быть насыпана вокруг опор. Балки укладываются на опоры и закрепляются на месте.

Металлические, деревянные или синтетические прокладки или регулируемые крепления балки часто используются для выравнивания соединения между опорой и балкой. Балки образуют взаимосвязанную и ровную сетку, на которой размещаются или строятся балки конструкции и черный пол.

Фундамент для пирса и балки Стоимость

Как правило, опорно-балочный фундамент стоит от 8 до 15 долларов за квадратный фут, поэтому пол площадью 2000 квадратных футов будет стоить от 16 000 до 30 000 долларов. Размер конструкции, глубина, высота над уровнем земли и количество опор, а также их размеры и размеры балки — все это влияет на стоимость опорно-балочного фундамента. Нанять других для выполнения работы может быть проще, но это увеличит стоимость.

Для одного бетонного пирса диаметром 8 дюймов и высотой 48 дюймов используется 5,65 фут3 бетона, а для пирса диаметром 12 дюймов такой же высоты используется 12,6 фут3. Таким образом, кубометром бетона можно было залить почти пять 8-дюймовых опор, но только две 12-дюймовых. Добавление арматурных стержней и балочных кронштейнов также увеличивает стоимость. Глубина и толщина луча также влияют на стоимость.

Пятнадцать опор диаметром 10 дюймов и высотой 48, необходимых для поддержки кабины размером 20 на 30 футов, потребуют 5 кубических ярдов бетона. При цене 200 долларов за кубический ярд в моем районе один только бетон будет стоить около 1000 долларов.

Добавьте звуковые трубы, арматуру, регулируемые кронштейны балки и гравий, и стоимость подскочит примерно до 1500 долларов. Пиломатериалы для тройных балок 2 × 10 добавляют к стоимости около 1200 долларов, в результате чего полная стоимость составляет менее 3000 долларов, или около 5 долларов за квадратный фут.

Проблемы с опорами и балками

Как и почти любой фундамент, опорные и балочные фундаменты со временем могут столкнуться с проблемами, особенно если они были построены неправильно. Однако те, что построены на твердой почве, при надлежащем дренаже и обслуживании могут прослужить веками. Основными структурными проблемами являются оседание или растрескивание одной или нескольких опор.

Оседание может привести к тому, что полы провиснут или подпрыгнут, двери и окна прилипнут, а игрушки покатятся. Однако для усадки достаточно просто поднять пораженный участок и выровнять его обратно по уровню или стабилизировать грунт под пирсом. Треснувшие или осыпающиеся сваи требуют замены, что опять же сделать намного проще, чем с другими типами фундаментов. Неотремонтированные сваи, оставленные для осадки, могут смещаться или наклоняться, что может привести к смещению балок, что приведет к большему количеству структурных проблем.

Большинство других проблем с опорными и балочными фундаментами вызваны неправильным ограждением подполья или плохим дренажем вокруг фундамента и конструкции — проблемы, аналогичные другим основаниям подвала или подполья. Плохая вентиляция может привести к гниению древесины, плесени и грибку, а дождевая или снежная вода может скапливаться под конструкцией. Если оставить его открытым, насекомые и животные могут сделать подполье своим домом, что может привести к множеству других проблем.

Сколько стоит ремонт фундамента пирса и балки?

Стоимость ремонта опорно-балочного фундамента зависит от того, в чем проблема и кто этим занимается. Стабилизация грунта перед восстановлением или заменой пирса может стоить мастеру немного. Как правило, это цена нескольких полноприводных автомобилей, разрезанных на 2 фута длины, чтобы сделать кроватку, плюс стоимость гидравлического домкрата, чтобы установить в кроватке, чтобы поднять конструкцию для ремонта.

Однако наем профессионалов может стоить от 250 до 2000 долларов за пирс в зависимости от работы. Пирс по периметру обычно намного легче ремонтировать, чем тот, который поддерживает середину пола. Подъем всей конструкции для повторного выравнивания, сброса или замены балки требует больше опыта и часто стоит дороже. В большинстве случаев ожидайте, что ремонт фундамента пирса и балки будет стоить от 2000 до 6000 долларов.

Пирс и балка или фундамент из бетонной плиты: что лучше?

Тип фундамента зависит от многих факторов. Плитный фундамент идеально подходит для плоской или почти плоской поверхности, в то время как опорно-балочный фундамент хорошо подходит для большинства типов местности. Пирс и балка также поднимают конструкцию над землей и окружающим рельефом, а также защищают ее от затопления. Передача вибрации грунта также намного выше при использовании плиты, чем опорно-балочного фундамента.

Пирс и балочная конструкция опираются на сваи, образующие глубокий фундамент, а плита опирается на землю или на гравийную подушку. Опоры поднимают пол над уровнем земли, а плита находится либо на уровне земли, либо на высоте от 3 до 6 дюймов над ней. Многие конструкции на опорах имеют деревянные полы, которые легче воздействуют на ступни, голени, суставы и спину, чем бетонные полы. Фальшпол также обеспечивает легкий доступ к сантехническим и электрическим соединениям и значительно упрощает ремонт.
