Устройство фундамента – это работы по созданию прочного основания, на котором держится дом. Фундамент должен быть настолько прочным, чтобы выдержать вес самого дома и все что в нём находится и при этом противостоять внешней стихии и не треснуть. Учитывается местность, её рельеф, виды почвы, подвижность грунта, глубина залегания грунтовых вод, назначение постройки, ну и какими средствами вы располагаете.
Никогда, ни при каких обстоятельствах нельзя экономить на строительстве фундамента. Все затраты на него со временем оправдываются.
Начнём все по порядку. Сперва рассмотрим, из какого материала делают фундамент, затем какой он бывает (виды) и как они возводятся. В большинстве случаев на постройку фундамента требуется бетон марки 300-400, железобетон и кирпич. Может быть монолитным – заливают в опалубку в единое целое, сборным – собираю из блоков и плит. В зависимости от способа опираться на грунт фундаменты разделяются на столбчатые (на столбиках), ленточные, плитные и свайные.
Столбчатый фундамент
Столбчатый фундамент представляетсобой столбы, построенные по периметру здания, в местах пересечения стен, и там где имеется нагрузка. Расстояние между столбами 1,5-2,5 метра. Он не требует дополнительной гидроизоляции. В пространство между столбами засыпают щебень или песок крупных фракций, затем толстым слоем идёт бетон или желозобетон. Чтобы в подпольное пространство не попадала пыль и влага его закрывают забиркой. Забирка, такая стенка из кирпича или бетона, которая соединяет столбы.
Столбчатый фундамент применяют только для каркасных и деревянных домов. При его возведении не возможно строительство подвалов и погребов. Его нельзя возводить на подвижных грунтах.
Ленточный фундамент
Ленточный фундаментполоса, располагающаяся под всеми стенами. Технология достаточно проста, но весьма трудоёмка, расходуется много материала, да и сама конструкция массивна.
Такой фундамент делается для каменных, кирпичных, бетонных стен или строений с тяжелыми перекрытиями.
Именно он подходит для сооружения гаражей и подвалов.
Ленточный фундамент имеет вид системы толстых стен, выложенных кирпичом, или блоками, или залитый бетонным раствором и образующий монолитную конструкцию. Толщина стенок может быть разной, все зависит от материала, из которого он делается и оказываемого на него давления массы здания.
Укладывается ленточный фундамент в опалубку, согласно заданной высоте. Затем его выравнивают и делают гидроизоляцию. Верхняя часть фундамента служит цоколем. Чтобы защитить его от влаги делают отмосткую.
Ленточный фундамент может сильно уходить вглубь грунта и не очень. Фундамент на небольшой глубине делается для деревянных и каменных небольших домов, а глубокий соответственно для больших и массивных сооружений и домов, где всё не только большое, но и тяжёлое.
Вообще ленточный фундамент идеально подходит для частных домов.
Плиточный фундамент
Плитный фундамент. Говорит сам за себя. Цельная (монолитная) железобетонная плита, занимающая собой всю площадь под домом.
Конечно, достаточно затратно его возводить, но оно того стоит.
Плитный фундамент делается на всех видах грунта и даже при малой глубине залегания грунтовых вод. Если вы строите дом на подвижном, сильно сжимаемо грунте, такой фундамент просто идеальное решение. Он настолько прочный, что ничего не боится.подходит для небольших домов с невысоким цоколем, а также для каркасных, кирпичных, брусовых домов в два этажа.
Начинается всё с котлована, дно выравнивают, трамбуют, насыпают слой песка и гравия. Затем идёт гидроизоляция и сверху заливается бетон. На этот слой бетона устанавливается арматура, и вся эта огромная многослойная площадь заполняется бетоном. Всё застывает и получается единая монолитная плита, которая и служит полом в цокольном этаже.
Свайный фундамент
Свайные фундаменты устраиваются в местах со слабым грунтом, для сооружений в 1-2 этажа. Состоит из длинных не очень толстых «брусьев» — свай, сверху соединённых плитой. Сваи могут быть бетонными, стальными, деревянными, железобетонными или винтовыми.
Такой фундамент выдерживает большой вес. В зависимости от произведенного материала каждая свая выдерживает от 2 то 5 тонн веса конструкции.
Возводится свайный фундамент путем забивания, ввинчивания свай либо выкапываются отверстия и в них заливается бетон.
Большее распространение получили бетонные и железобетонные сваи – они самые долговечные. Популярность приобрели винтовые сваи, так как они применимы на неровных участках. Деревянные же сваи вообще стараются не применять, потому как они быстро портятся, сгнивают.
Подводя под всем вышесказанным итог, подчеркнём, что любой фундамент должен быть прочным, противостоять воздействию природных стихий, должен соответствовать своему назначению и быть экономически выгодным. Соблюдая все эти требования, ваш фундамент, а соответственно и дом будет служить вам долгие годы.
свайный, столбчатый, блочный типы, как и какой выбрать
Легкие каркасные дома часто возводят на сваях, а большие кирпичные здания строят на бетонной плите.
Выбор фундамента зависит от многих факторов: качества почвы, возможности подвезти материалы, бюджета и материалов стройки. В этом материале рассказываем, какой фундамент лучше выбрать для дачи и частного дома и разбираем особенности каждого типа фундамента.
Тип 1
🔻 Свайный
Сваи бывают нескольких видов. Винтовые — стальные трубы с лопастями — ввинчиваются в почву. Забивные — железобетонные столбы, которые забивают в землю. Буронабивные — когда в грунте бурят отверстия и бетонируют.
Сваи устанавливают на глубину промерзания почвы, чтобы на них не влияло движение грунта и фундамент не «поплыл» вместе с домом
👍 Простота, быстрый монтаж и доступная цена. Подходит для сложных видов почвы и участков с перепадом высот
👎 Ограничения по весу дома: в основном для легких каркасных домов. Холодное подполье. Металлические сваи подвержены коррозии
Дом на свайно-винтовом фундаменте
Тип 2
🔺 Столбчатый
Это конструкция из отдельно стоящих опор — обычно бетонных, но иногда ее складывают из цементных блоков или кирпичей.
Фундамент делают так: на участке выкапывают ямы, ставят вокруг каждой ямы опалубку и заливают бетонные столбики нужной высоты. Интервал установки — от 1,5 до 2,5 м. Ямы нужно рыть глубже уровня промерзания почвы
👍 Простота, быстрый монтаж и низкая цена. Можно компенсировать перепад высоты на участке
👎 Не для тяжелых домов. Если грунт двигается, столбики, скорее всего, поведет вместе с ним
Калькулятор расчета столбиков
Тип 3
⬛️ Блочный

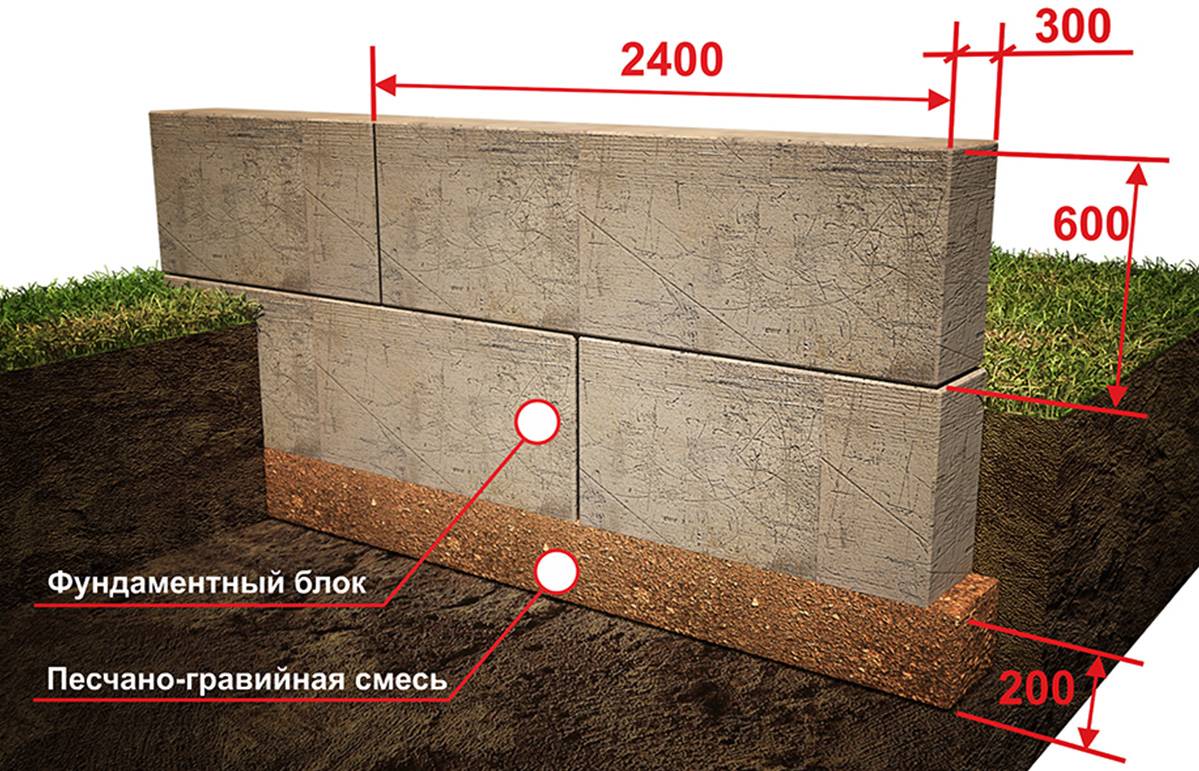

На участок привозят бетонные блоки и из них составляют фундамент. Получается как бы лента.
Под блоки нужно предварительно вырыть траншею, а швы между блоками заделать цементным раствором.
Если грунт неустойчивый, под блоками заливают монолитную подошву. Для тяжелых домов поверх блоков заливают армопояс, который равномерно распределяет вес дома по фундаменту
👍 Быстрый монтаж и низкая цена по сравнению с монолитным фундаментом
👎 Слабее монолитной конструкции.
Не рекомендуется в пучинистых грунтах, так как блоки могут выпирать и ломать геометрию фундамента. Еще нужен точный расчет блоков: резать их трудно и дорого. Для монтажа нужен кран или манипулятор
Как отремонтировать блочный фундамент
Тип 4
➰ Ленточный заглубленный
Фундамент заливают по периметру будущего дома и в местах, где будут несущие стены. Бетон льют на глубину 0,2—0,3 м ниже уровня промерзания почвы. Итоговая высота стен фундамента получается от 1,4 м.
Такой фундамент подходит для тяжеловесных домов с несколькими этажами и бетонными перекрытиями
👍 Сверхпрочность, можно поставить любой дом. Возможность сделать цокольный этаж. Длительный срок службы. Подходит практически для всех типов грунта
👎 Много земляных и бетонных работ. Нужен экскаватор. Дорого
Калькулятор расчета ленточного фундамента
Тип 5
➿ Ленточный мелкозаглубленный
Под мелкозаглубленную ленту не надо рыть траншею.
Такой фундамент делают на утрамбованной песчаной подушке толщиной от 15 см. Сама лента заливается на высоту 30—50 см.
По прочности фундамент значительно уступает заглубленному варианту, но для каркасного, брусового и газобетонного дома этого достаточно. При этом фундамент будет стоить в 3—4 раза дешевле
👍 Меньше бетона и земляных работ, чем в заглубленной версии. Можно обойтись без тяжелой спецтехники
👎 Не для тяжелых домов. Не организовать подвал и цокольный этаж
Ленточный фундамент на торфе
Тип 6
⬜️ Плитный
Это монолитная конструкция, площадь которой равна площади основания дома. Плита заливается на основание из песка или щебня, заглублять ее не надо.
Коммуникации сразу замуровывают в плиту и делают выходы труб на поверхность
👍 Очень высокая прочность, подходит для любых домов. Легко соорудить опалубку
👎 Нужно очень много бетона и арматуры. Нельзя сделать подвал
Дом на плитном фундаменте
Тип 7
🔶 Утепленная шведская плита (УШП)
Это гибрид мелкозаглубленной ленты и плиты.
Фундамент ставится на утрамбованное песчаное основание, вокруг которого обустроен дренаж. Подо всей подошвой и по бокам фундамент утепляют экструдированным пенополистиролом — ЭППС, отмостку также утепляют.
В фундамент сразу закладывают необходимые коммуникации и трубы теплого пола
👍 Технологичность. Фундамент утеплен. Получаем два в одном: фундамент и черновой теплый пол
👎 Сложно и дорого. Нельзя сделать подвал
Сколько стоит фундамент с УШП
💌 Как заложить финансовый фундамент
Рассказываем в нашей рассылке. Еженедельно присылаем лучшие статьи о том, как научиться жить в России и управлять личными финансами
Если строите дачу или загородный дом, эти статьи будут вам полезны:
1. Как подготовить участок.
2. Этапы строительства дома.
3. Сколько стоит построить бревенчатый дом.
Бетонные фундаменты | Как строится фундамент?
Дом нуждается в фундаменте, чтобы выдерживать его значительный вес, чтобы обеспечить плоское и ровное основание для строительства, а также для защиты древесных материалов от контакта с землей, что может привести к их гниению и заражению термитами.
В зависимости от того, когда и где был построен дом, фундамент может быть сделан из камня, кирпича, обработанного консервантом пиломатериала, бетонных блоков или заливного бетона. Бетон на сегодняшний день является наиболее распространенным материалом для фундаментов.
Большинство домов имеют приподнятый фундамент по периметру, поддерживающий полы и несущие стены. Некоторые из них построены на плоской бетонной плите, которая обеспечивает основу конструкции и служит нижним этажом дома. Другие, особенно дома для отдыха, а также небольшие старые дома, часто опираются на серию бетонных опор.
Существует три основных типа фундамента: цокольный, подпольный и плитный. Различные типы популярны в разных частях страны по причинам, включающим состояние грунта и ожидания местного рынка.
Полноценный подвал
Несмотря на то, что полноценные подвалы можно найти во многих районах, домовладельцы на северо-востоке ожидают их появления. Полный подвал обычно состоит из подвалов, расположенных глубоко ниже глубины промерзания региона, и стен высотой восемь футов, ограждающих бетонную плиту толщиной четыре дюйма.
Это создает подземное помещение, которое можно использовать как складское и механическое помещение и/или как жилое помещение.
Отделка цокольных этажей становится все более популярной: домовладельцы превращают эти помещения в комнаты отдыха, спортивные залы и развлекательные центры. Если участок имеет наклон или допускает конфигурацию выхода, в подвале будет естественное освещение, хорошая вентиляция и более просторное ощущение. Если вы думаете, что захотите разместить туалет в подвале, подумайте о том, чтобы включить насос для измельчения.
Если вы планируете отделку цокольного этажа, возможно, вы захотите рассмотреть возможность установки жесткой пенопластовой изоляции под плитой. Хотя это не может значительно сократить использование энергии, это может сделать пространство более комфортным. Даже когда подвал не закончен, изоляция плиты и стен может уменьшить проблемы с плесенью и грибком, поскольку изоляция снижает вероятность образования конденсата, поддерживая более высокую температуру бетона.
Фундаменты
Краулспейсы наиболее распространены на Юго-Востоке и Среднем Западе. Ноги расположены ниже линии промерзания, но между полом и рамой пола достаточно места для головы, чтобы кто-то мог ползать.
В большинстве подпольных помещений имеется вентиляционное отверстие в фундаменте. Предполагается, что они предотвращают накопление избыточной влаги, но на практике часто имеют неприятные последствия, выводя влагу в космос. «Открытые подъезды могут стать рассадниками плесени и влаги», — говорит Брайан Кобл, руководитель программы High Performance Homes в Advanced Energy, научно-исследовательской фирме из Северной Каролины. «Эта влага может пропитать каркас дома, привести к гниению и разрушению конструкции, а также может занести споры плесени и другие загрязняющие вещества в жилое пространство дома».
Ученые-строители, такие как Кобл, теперь рекомендуют герметизировать и изолировать пандус и покрыть землю пароизоляцией из полиэтилена или даже бетонной плитой.
Эти детали увеличивают затраты, но многочисленные исследования в домашних условиях (27 домов в разных частях страны), проведенные Advanced Energy, подтвердили, что они также могут снизить счета за кондиционирование помещений и уменьшить количество плесени и грибка. В качестве бонуса вы получаете закаленное сухое место для хранения. Если имеется достаточно места над головой, то и отопительный агрегат можно разместить там же, освободив место в доме.
Плитный фундамент
Плитный фундамент — это именно то, на что это похоже: бетонная плита, залитая на уровне земли, которая служит основанием для основного жилого помещения дома. Неглубокое основание по краям плиты переносит вес стен дома на землю. Перед заливкой на поверхность плиты насыпают слой гравия, чтобы обеспечить дренаж, раскатывают проволочную сетку, чтобы уменьшить вероятность растрескивания, и устанавливают все водопроводные трубы или электрические кабелепроводы внутри плиты.
Плитный фундамент наиболее распространен в теплых регионах с высоким уровнем грунтовых вод, таких как Флорида.
При использовании в северном климате требуются специальные элементы защиты от мороза, которые в большинстве случаев состоят из короткой фундаментной стены (называемой «стволовой стеной»), залитой под линией промерзания. Укладка слоя жесткого пенопласта под плиту в монолитном доме также является хорошей идеей на Севере и абсолютно необходимой, если плита должна иметь встроенный водяной обогрев.
Обратите внимание, что использование типа фундамента, не распространенного в вашем регионе, может повлиять на график и бюджет. Например, в случае с плитой механические системы должны быть полностью разработаны до того, как плита будет залита, чтобы были установлены надлежащие элементы. Если это не является стандартной практикой там, где вы живете, субподрядчики могут поднять цены, чтобы покрыть непредвиденный перерасход времени и средств.
Строительство правильного фундамента Руководство
Концепция использования фундамента при строительстве здания проста. Чтобы поместить тяжелый груз на мягкую почву, вам необходимо обеспечить некоторую форму опоры.
Устанавливаете ли вы одну большую систему фундамента, покрывающую всю площадь, или отдельные фундаменты, каждый из которых воспринимает сосредоточенную нагрузку, во многом зависит от того, на чем вы строите, и что вы строите над ним.
Это фундаментальная часть вашего проекта, и перед началом копания полезно узнать о пригодности каждого типа фундамента.
Имеет смысл с самого начала устранить любую путаницу, связанную с этим. Это термины, которые вы когда-нибудь увидите взаимозаменяемыми, но на самом деле они имеют очень специфические значения; все фундаменты являются фундаментами, однако не все фундаменты являются фундаментами.
Как следует из названия, фундаменты соприкасаются с землей, усиливая поддержку отдельных колонн.
Фундаменты, с другой стороны, можно рассматривать как опору здания, передающую нагрузку между фундаментом и любой конструкцией, находящейся над ним.
Из чего делают фундамент дома?
Бетонный фундамент является наиболее распространенным в основном потому, что он наиболее универсален.
Бетон заливается в деревянную раму (которая позже снимается), чтобы сформировать плитное основание. Это может быть любая форма и размер в зависимости от характера почвы и строительного проекта.
Металлическая арматура добавляется вместе с цементными колоннами, дренажными мембранами и бетонными блоками, чтобы сформировать прочную основу для строительства.
В зависимости от того, является ли первый этаж на самом деле первым этажом или есть ли подвал, зависит, что происходит над этим уровнем.
Не все бетонные смеси одинаковы, и тип, который вы выберете для своего фундамента, зависит от множества факторов, включая долговечность и стоимость. Каждый из них оценивается в соответствии с его прочностью на сжатие через 28 дней с пропорциональным соотношением цемента, песка и заполнителей.
Например, C10 имеет прочность 10 ньютонов, а M10 означает соотношение материалов 1:3:6. C20 будет иметь прочность 20 ньютонов, а M25 имеет соотношение 1:1:2.
При строительстве фундамента обычно используется смесь C40/M20, но перед началом проекта следует изучить преимущества и недостатки каждой из них, прежде чем выбрать определенный тип.
Насколько глубоким должен быть фундамент дома?
Фундаменты изготавливаются путем выкапывания земли на требуемую глубину до самой нижней точки фундамента, затем строительство начинается от основания вверх.
Выбор мелкого изолированного фундамента, глубокого свайного фундамента или матового фундамента обычно определяется типом почвы на вашем земельном участке.
Вероятно, это самая непредсказуемая часть строительства дома. Вы можете проводить сколько угодно исследований почвы, но вы не узнаете, что находится под землей, пока не начнете копать.
Местные знания вашего проектировщика, инспектора по строительству или планировщика будут ценны, но вы должны планировать непредвиденные обстоятельства и учитывать наихудший сценарий как в ваших временных рамках, так и в вашем бюджете.
- Горная порода (например, известняк, гранит, песчаник или твердый мел) представляет собой естественное твердое основание и может потребовать сравнительно небольших земляных работ
- Мел или влажную глинистую почву необходимо выкопать до тех пор, пока не будет найдена твердая поверхность
- Грунты из гравия и песка могут хорошо держаться вместе, однако опасайтесь обрушения траншеи, если они не уплотнены должным образом
- При использовании торфа или любого рыхлого песчаного грунта, скорее всего, вам потребуется усиленный плотный фундамент, если только вы не найдете подходящего несущего грунта
Что касается возможной стоимости фундамента, необходимо учитывать следующие элементы:
- Земляные работы и погрузка
- Плата за удаление грунта и опрокидывание
- Сетки и мембраны
- Материалы для бетонного основания
Стоит отметить, что, если высота фундамента превышает 2 метра, наиболее экономичным вариантом фундамента является армированный плот.
Это связано с тем, что траншеи за пределами этой глубины потребуют поддержки во время установки фундамента.
Поскольку в Великобритании относительно холодный климат, любой неглубокий фундамент необходимо строить под землей, которая может замерзнуть и расшириться, чтобы избежать повреждений. Если это невозможно, может потребоваться дополнительная изоляция, что является еще одним элементом затрат, который необходимо учитывать.
Наиболее типичный метод заключается в заливке фундаментов, а затем добавлении вертикальной стены основания, соединенной какой-либо арматурой, чтобы соединить их. Один из методов, который стоит изучить, — это «моно-заливка», при которой фундамент и стволовая стена представляют собой единую конструкцию. Без швов, требующих гидроизоляции, и с возможностью интеграции других конструктивных элементов в предварительную заливку фундамента. Дополнительные усилия, необходимые для создания формы, впоследствии могут принести большую пользу.
Если вы используете грузовик для заливки прямо в траншею, необходимо тщательно продумать парковку, а также доступ к самому участку, который может быть сложно организовать в некоторых городских районах.
Обрушение траншеи — это единственное, чего вы хотите избежать, поэтому используйте все возможные опоры и распорки и попросите свою команду внимательно следить за любым движением, пока они разгребают смесь.
Обеспечьте равномерное распределение, перемещая желоб вперед и назад, и не заполняйте всю форму перед сгребанием. У бетона есть собственное мнение, и вам нужно убедиться, что у вас есть и люди, и инструменты, готовые к работе, как только начнется заливка.
Хорошо выполненная заливка обычно означает простой процесс выравнивания, за что ваши каменщики обязательно скажут вам спасибо позже.
Через какое время после заливки бетона на нем можно строить?
Затвердевание бетона — жизненно важный процесс при строительстве дома. Как правило, ваша основа будет иметь хорошую стойкость, когда ей исполнится 7 дней, будет лучше в 14, а лучше всего в 28 дней.
Однако вряд ли вы захотите ждать так долго.
Некоторые типы готовых цементных смесей могут быть готовы к укладке уже через 24 часа, но общее правило заключается в том, что опалубку, удерживающую бетон, следует оставить на месте как минимум на два дня, чтобы убедиться, что бетон полностью высох, прежде чем приступить к осмотру. чтобы их деконструировать.
На это могут влиять различные факторы, включая качество заливки, марку используемого цемента и погоду. Температура 20°C может сократить время сушки до 50% по сравнению с условиями 10°C.
Процесс основан на гидратации. Бетон поглощает воду, образуя кристаллы, и чем он холоднее, тем больше времени требуется кристаллам для затвердевания. Так что теплая погода хоть и хороша для скорости строительства, но отрицательно сказывается на прочности, поэтому заливку следует производить при умеренной температуре на улице.
Когда вы считаете, что бетон застыл, вам следует задуматься, но как только вы считаете, что он высох, добавьте любые герметики, которые вы планируете использовать, чтобы дать им наилучшие шансы на эффективную работу.
