Как правильно разметить фундамент под дом: Как разметить фундамент – выбор способа разметки и как её проводить

Разметка участка под фундамент: правильная технология

Весна – идеальное время для начала строительства. Россия – большая страна. Поэтому когда на севере еще метели, на юге земля уже прогревается. Однако, можно планировать подготовку к строительству! Прочность и долговечность любого здания зависит от надежности основания. Первое и очень важное действие по устройству основания – правильная разметка участка под фундамент.

Разметка фундамента

Содержание

1. До начала работ
2. Материалы и инструменты
3. Разметка под фундамент: подготовка
4. Соблюдаем строительные нормы
5. Выполнение разметки под фундамент
6. Как выполнить прямые углы
7. Разметка под фундамент дома сложной формы
8. Разметка под фундамент: проверяем правильность
9. Как исправить ошибки
10. Обноска фундаментов
11. Заключение

До начала работ

Любое строительство начинается с проектирования. В принципе, прежде чем строить дом, нужно выполнить проект. На нем должен быть точно начерчен фундамент с размерами. Если нет проекта и вы собираетесь возвести гараж или сарайчик, все равно следует начертить чертеж. Точные размеры здания помогут определить габариты фундамента.

Читайте также: Можно ли заливать фундамент зимой?

Материалы и инструменты

Вероятно, для разметки под фундамент понадобятся следующие материалы:

• колышки или обрезки арматуры достаточной длины. Можно использовать П-образные конструкции из арматуры или дерева;
• шнур;
• доски;
• кувалда (или топор) для забивания колышков, молоток, гвозди;
• длинная стальная рулетка, еще лучше – лазерная рулетка;
• большой угольник;
• нивелир или водяной уровень.

Шнур привязывается к колышку

Разметка под фундамент: подготовка

Расчищают участок от деревьев, кустов, растений, крупного мусора, больших камней. Поверхность почвы выравнивают. Разметка под фундамент проводится только на горизонтальной поверхности. Разметка на наклонной плоскости будет не точна – проекция на горизонталь будет меньше размеров на чертеже. вероятно, на участке с большим уклоном для выравнивания поверхности придется использовать бульдозерную технику.

Расчищают не только участок, но и дополнительные места:

• для складирования земли;
• для хранения стройматериалов;
• подъезда и разворота землеройной техники и автомобилей.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

• как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
• в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Читайте также: Строим дом: с чего начать?

Выполнение разметки под фундамент

Разметка участка под фундамент начинается с определения размещения на местности самой длинной стены здания. Лучше всего привязать ее к другим строениям на участке или забору (меже). Размечают основную точку в углу внешней стены – устанавливают колышек, затем размечают наружный фундамент длинной стены и устанавливают колышек в другом углу.

разметка фундамента

Колышки, установленные во внешних углах, будут мешать при земляных работах. Как правило, поэтому устанавливают другую пару колышков – на расстоянии 0,5-1 м от линии края фундамента. Натягивают на них шнур. Затем устанавливают колышки и натягивают шнур по внешнему периметру перпендикулярных стен. Затем отмечают противоположную параллельную стену.

Внутренний периметр основания стен также размечают колышками и шнурами. Линии внутреннего периметра проходят параллельно наружным стенам на расстоянии, равном ширине фундаментной ленты. как правило, сначала размечают основание под фасадные стены, затем под внутренние.

Схема разметки

Все колышки разметки фундамента располагают за пределами габарита здания. Это сделано для того, чтобы при копании траншеи разметка не нарушалась. Расстояние от внешнего периметра – 0,5-1 м и даже больше. Это расстояние зависит от плотности грунта. Чем легче и сыпучее грунт, тем дальше от будущей траншеи размещают колышки.

Как выполнить прямые углы

Можно использовать большой угольник из деревянных реек. На практике, в частности, используют «египетский треугольник» со сторонами 3,4,5 м из шнура. Берут шнур длиной 12 м, через 3 и 4 м делают отметки. При измерении угла трехметровый участок, как правило, располагают вдоль натянутого шнура. Четырехметровый участок располагают перпендикулярно, конец шнура соединяют с его началом. Если шнур хорошо растянуть, в результате угол между катетами длиной 3 и 4 м будет точно 90°. Вдоль катета длиной 4 м натягивают шнур, отмечающий перпендикулярную стену.

египетский треугольник

Читайте также: Ленточный фундамент

Разметка под фундамент дома сложной формы

При разметке участка под строительство дома сложной формы размечают простую фигуру – квадрат или прямоугольник. Их размеры – максимальные размеры здания. Эркеры при этом, как правило, не учитывают. Затем внутри квадрата или прямоугольника размечают отдельные части дома. В результате, если очень тщательно измерять все расстояния и углы, то проверять каждую часть здания не нужно.

Разметка под фундамент: проверяем правильность

Самый простой и эффективный способ проверки правильности разметки под фундамент – с помощью замеров диагоналей. Этот способ подходит для проверки домов квадратной или прямоугольной формы (или отдельных частей дома). В принципе, разница между диагоналями не должна превышать 1 см. Если превышает – придется корректировать расположение колышков и шнуров.

Проверка диагоналей при разметке

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Заключение

Правильная разметка под фундамент – основа выполнения надежного и прочного фундамента. Только при соблюдении всех требований технологии разметку можно выполнить своими руками. Главное – очень точно и аккуратно выполнять все измерения и операции.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

( Пока оценок нет )

Как разметить фундамент для дома своими руками

Содержание

• Подготовка участка под разметку
• Общие данные о разметке участка под фундамент
• Разметка методом «паутина»
• Разметка различных типов фундамента
  • Размечаем ленточный фундамент
  • Размечаем столбчатый фундамент
  • Размечаем плитный фундамент
• Заключение

Первым этапом любого строительства является создание плана. После данной процедуры, все то, что было в проекте, переносится на участок в соответствии с размерами и формами. Каждый шаг разметки фундамента зависит от того основания, которое обустраивается, но первый этап одинаков для всех видов фундамента. Данная статья расскажет о том, как правильно разметить фундамент в зависимости от его вида.

Подготовка участка под разметку

Перед тем, как будет произведена разметка фундамента своими руками на участке, нужно сделать его проект на бумаге с указанием размеров, площади, геометрии будущего строения и планировки внутреннего пространства. Каждый отдельный проект составляется на основе характеристик участка, на котором будет производиться строительство. Для того чтобы разметить участок, нужно подготовить следующие инструменты: колышки в достаточном количестве, рулетка и отвес, строительные уровни разного размера, лазерный дальномер и нивелир, крепкий шнур, доски для обустройства обноски.

Обязательно перед разметкой участок расчищается, удаляются старые постройки, и убирается весь мусор, который может помешать разметке и строительству.

Чистая площадка выравнивается так, чтобы она была максимально горизонтальной, без какого-либо рельефа.

Обязательно должен быть подготовлен проезд к участку для строительной техники. Лучше всего его присыпать гравием, чтобы во время осадков дорогу не размыло. Также расчищается место под строительные материалы и возводится забор, пусть и временный.

Общие данные о разметке участка под фундамент

Вне зависимости от выбранного типа фундамента и геометрии здания, первые работы по разметке основания для дома своими руками производятся одинаково. Здесь помогает правильно выстроить проект уже на участке теорема Пифагора или правило египетского треугольника.

Вот пошаговая технология универсального способа, как разметить фундамент:

1. Для начала нужно определить размещение одной стены дома. Обычно она размещается вдоль забора или, если он еще не построен, параллельно границе участка. Если эта стена располагается вдоль забора, то от него отмеряются равные промежутки и прокладывается линия, равная длине соответствующей стены. Благодаря этой линии можно определить два угла здания, которые в обязательном порядке нужно отметить вбитыми в землю кольями. Далее линия закрепляется обноской. Она устанавливается на некотором расстоянии от предполагаемой траншеи или котлована и выполняется при помощи вертикальных и прибитых к ним горизонтальных досок.
2. Выбор угла на стороне дома, от которого будет произведена дальнейшая разметка. От колышка в данном углу нужно натянуть бечевку под углом 90 градусов в соответствующую сторону. Сделать такой угол на глаз не представляется возможным, но на данном этапе можно оставить и тот, который получился. Там, где бечевка будет пересекаться с первой вынесенной стороной, нужно сделать закрепление.

   Важно! На первом этапе работы производятся только с использованием шнура.

3. После того, как угол будет определен точно и его показатель станет равным 90 градусов, можно монтировать обноску второй стороны.
4. На одной стороне отмечается 3 метра от места пересечения шнуров и 4 метра на другой.
5. По прямой между этими двумя отметками измеряют расстояние. Это получается гипотенуза треугольника. Это нужно для того, чтобы проверить градусную меру угла. Если данное расстояние будет равно пяти, то такой угол верен и можно смело сооружать обноску под фундамент. Если же длина гипотенузы не равна значению 5, то нужно смещать один из катетов до того момента, пока не получиться прямой угол.
6. Построение третьей стены идет таким образом: на первой прямой опять же берется точка и выстраивается прямой угол, в соответствии с которым нужно натянуть шнур.
7. На обеих сторонах, которые построены от первой под прямым углом нужно отметить расстояние, которое равно длине стены и между этими точками под прямым углом закрепить четвертую бечевку.
8. Последние две стороны измеряются и на них откладываются расстояния, которые равны габаритам здания. Если данные метки совпали, то разметка выполнена верно, если же нет, то нужно перемещать последнюю веревку до того момента, пока они не совпадут.
9. Производится проверка правильности размеченного участка. Если все сделано верно, то диагональные измерения будут равны друг другу.
10. Результат разметки – готовый прямоугольник, полученный из бечевки или обноски.

Разметка методом «паутина»

Выполнить разметку можно не только при помощи египетского треугольника, но и другим методом, который получил название «паутина». Данный вариант разметки потребует наличия бечевки, колышек и рулетки. Вот пошаговая инструкция такой разметки:

1. Сделать заготовки из бечевки, длина каждой из которых равна стороне прямоугольника и его диагонали. Данные отрезки правильно соединить и скрепить места их пересечения.
2. Одну сторону натянуть и закрепить при помощи колышков, которые вбиваются в грунт. Обычно за основу берется та сторона, которая идет в параллель забору.
3. Натянуть шнур, который является диагональю, и закрепить колышками.
4. Натянуть вторую диагональную веревку и также закрепить.

Важно! Шнур по всем сторонам и диагоналям должен быть максимально натянут, без провисаний.

В данном методе нужно использовать только ту веревку, которая не будет растягиваться под влиянием силы. В противном случае измерения могут получиться неточными.

Разметка различных типов фундамента

Методы, приведенные ранее, являются универсальными и подходят для любого типа фундамента. А вот дальнейшие действия уже различаются для каждого из них.

Размечаем ленточный фундамент

Возведение ленточного основания может производиться в котловане или же в траншее. В зависимости от этого меняются способы для того, чтобы разметить фундамент под дом. Котлован нужен для того, чтобы организовать подвал дома. В первом случае обноску располагают только по внешнему контуру фундамента. Во втором же получается своеобразная лента, внутренние грани которой сначала нужно обозначить бечевкой, а потом произвести обноску, отступив от внутренних сторон ровно столько, сколько должна быть ширина ленты основания.

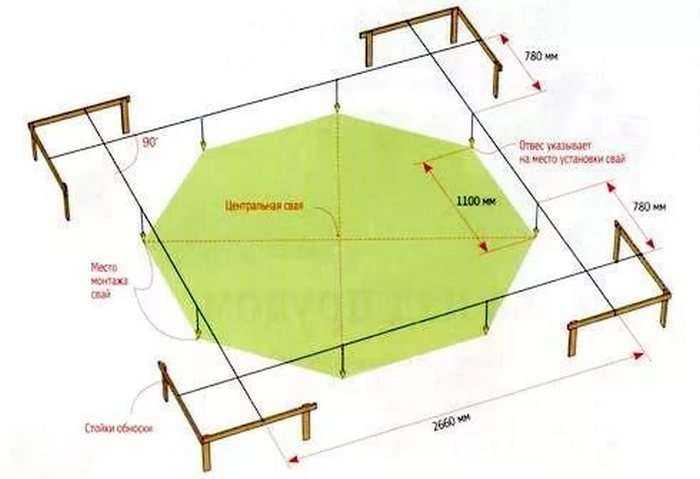

Размечаем столбчатый фундамент

Наружные грани определяются точно так же, как представлено ранее. Для того чтобы определить местоположение каждой сваи нужно монтировать обноску немного удаляя ее и натянуть веревку. Стойки обноски должны быть оборудованы дополнительными горизонтальными досками. Первая будет соответствовать уровню, по которому обрезается фундамент, вторая – верхней точке ростверка.

Бечевки натягиваются в середине в соответствии с осями опор. Они располагаются на расстоянии, равном шагу опор здания. Для определения того места, куда необходимо установить сваю, нужно опустить отвес. После этого разметка перемещается к наружным краям опор.

Важно! Расположения свай должны отмечаться на обноске с помощью саморезов или гвоздей.

Ростверк отмечается также, как и ленточный фундамент. Можно сократить работу, отступив от каждой опоры половинчатое расстояние ширины ростверка в обе стороны и установить крепежи, на которые впоследствии натянуть бечевку.

Размечаем плитный фундамент

Разметка такого основания считается самой простой для проведения своими руками. В этом случае отмечаются только внешние стороны фундамента, поэтому можно остановиться после выполнения основных пунктов по формированию прямоугольника на участке.

Сложность этой разметки заключается в том, что обязательно при разметке высчитывается площадь плит, чтобы они все вместились в фундамент, в противном случае, придется начинать работы сначала. Поэтому перед работой рассчитывается общая площадь фундамента и площадь каждой плиты и соотносятся друг с другом.

Заключение

Разметка фундамента – сложный процесс, который требует от мастера четкого следования инструкции и особой внимательности. Но и его можно выполнить самостоятельно, если заранее изучить все нюансы данного дела и правильно применить теоретические знания на практике. Конечно, можно обратиться к профессионалам, которые сделают все быстро и качественно, но, если бюджет на строительство строго ограничен, то вполне возможно сэкономить немалые средства на разметке, произведя ее самостоятельно.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Как это сделать быстро, точно и надежно

Обновлено 13 августа 2022 г.

Автор: Стив Максвелл

На острове, где я живу, есть старый фермерский дом, известный по всем неправильным причинам. Он находится примерно в 200 ярдах от края проселочной дороги, но даже на таком расстоянии он всегда вызывал комментарии у моих детей, когда мы проезжали мимо. Проблема в принципиально плохом фундаменте. Вы можете увидеть фермерский дом ниже. Конечно, в этом старом доме много чего не так, но хуже всего — фундамент. Поэтому ничего другого исправлять не стоит. Я прямо сейчас строю фундамент для складского здания размером 42 x 80 футов у себя дома (подробнее об этом позже), поэтому в настоящее время я использую все приемы, о которых вы прочтете ниже.

• Время считывания = 9 1/2 минут
• Время просмотра видео = 2 1/2 минуты

Здесь нет фотошопа! Разрушение фундамента лежит в основе этой катастрофы. Всякий раз, когда я вижу такие вещи, это мощное напоминание о том, что основы являются ключевыми, и правильное их изложение жизненно важно.

Очевидно, это место было построено не на пустом месте. Он просто так обосновался за эти годы, потому что был построен на мягкой (и, вероятно, влажной) почве. Но, тем не менее, ситуация выдвигает на первый план важный факт о качестве. Здания должны быть прямыми, ровными и ровными. И начать таким образом — с правильными процедурами компоновки фундамента — является ключевой частью ответственности любого строителя. Хитрость заключается в том, чтобы делать это эффективно и уверенно. То, что вы узнаете из этой статьи, применимо ко всему, от садовых сараев до особняков.

Планировка здания — это на самом деле работа по наложению неестественно прямых, квадратных и ровных форм на неровности окружающего мира. И точность является ключом к новому зданию или капитальному ремонту, который не вызовет насмешек и неодобрения детей и взрослых после его завершения. Вы можете сделать лучшую работу по отделке в любом месте, но если стены и полы шатаются из-за того, что на раннем этапе были сокращены пути, качество остается второсортным. Это относится к домам и небольшим строениям.

План здания: начало в общих чертах

Каждое здание начинается с чистого листа, и первые отметки, которые вы делаете на земле для фундамента или бетонной плиты, должны быть точными и достаточно прочными, чтобы выдержать натиск экскаваторы, грузовики и общий хаос, который является частью начала каждого здания.

Лучший метод, который я нашел для разметки котлована фундамента или плиты на уровне грунта, включает веревку на почве, несколько 12-дюймовых шипов и баллончик с краской. По одному шипу вбивают в землю в каждом углу, между ними туго натягивается веревка, затем поверх веревки наносится линия аэрозольной краски, отмечающая грязь или траву, покрывающую участок. Поднимите шипы и струны, когда закончите, и у вас останутся полунестираемые следы, по которым может работать любой оператор тяжелой техники, проехать и по-прежнему легко следовать. Сделайте этот нарисованный контур на несколько футов длиннее, чем площадь вашего здания по всему периметру, и вы создадите удобное пространство для строительства фундамента и установки дренажных элементов. Помните, что первая яма, которую вы выкопаете, должна быть достаточно большой, чтобы в нее поместился фундамент вашего проекта. Хитрость во всем этом заключается в создании контура раскопок с шипами и веревками, которые на самом деле имеют квадратные углы. А так как плотницкие угольники не такие уж большие, придется придумать что-то еще.

Самый простой способ обеспечить прямоугольность углов основания здания — использовать сразу две измерительные ленты, каждая из которых должна охватывать самую длинную сторону здания, и диагональную линию, проходящую из угла в угол. Я называю это «системой компоновки с двумя лентами», она проста и невероятно точна. Пара 20-футовых лент подойдет для сараев и крошечных зданий; 50-футовые ленты лучше всего подходят для небольших и средних зданий. Для большинства домов вам понадобится лента длиной 50 и 100 футов. Ключом к ценности метода двух лент является небольшой, но очень важный геометрический факт.

Выравнивание диагоналей

Если любая четырехсторонняя фигура имеет противоположные стороны одинаковой длины, углы гарантированно прямые, если измерения по диагонали от угла к углу также равны. Это гениальная геометрия системы. Преимущество одновременного использования двух лент заключается в том, что вы можете одновременно проверять диагональную линию и одну сторону здания в полном масштабе.

Посмотрите видео ниже, чтобы объяснить, как это работает, а затем читайте подробнее. Это видео является частью моего онлайн-курса под руководством инструктора для тех, кто не занимается строительством и хочет построить свой собственный крошечный дом.

Начните работу, вбивая в землю два шипа на расстоянии самой длинной стороны предполагаемой ямы для постройки. Теперь пришло время вычислить длину диагонали, которая соединяет третий квадрат шипа с первыми двумя. Используя калькулятор, определите размер диагонали по формуле Пифагора. Это тот, который упоминается в видео выше.

Размер диагонали = Квадратный корень из {(короткая сторона строительного отверстия)2 + (длинная сторона строительного отверстия)2}

ПРИМЕЧАНИЕ: Число «2» в приведенной выше формуле означает «возведение в квадрат», т. е. нечто, умноженное само на себя.

Имея этот номер ключа в руке, зацепите один конец каждой ленты за один из двух шипов в земле, затем вытяните ленты вместе, чтобы они пересекались под углом. Место, где ширина строительного отверстия на одной ленте пересекается с размером диагонали на другой ленте, отмечает место, где должен пройти третий шип, чтобы получился прямой угол. Воткните этот шип в землю и соедините его с двумя другими веревкой. Теперь у вас есть вторая сторона здания, расположенная точно перпендикулярно первой. Повторите процесс с двумя лентами для третьей стороны, затем дважды проверьте, чтобы противоположные стороны и диагонали были равны, как и должно быть. На фото ниже вы можете увидеть две перекрещенные ленты. Я сделал этот снимок, когда раскладывал здание, которое построил несколько лет назад.

Две ленты, скрепленные по диагонали, как часть моего макета фундамента здания. Вы получите идеально прямые углы с правильными измерениями, перекрывающими друг друга на лентах.

Вы правы, если задаетесь вопросом о необходимости предельной точности на данном этапе. Точная точность еще не является абсолютно необходимой, так как вы только определяете форму отверстия в земле или расположение плиты, а не фактический фундамент. Но в то же время не торопитесь, потому что вам нужно будет снова выполнить диагональное измерение позже, за исключением того, что с гораздо большей точностью, когда вы разметите фактический фундамент здания, а не просто контур отверстия в земле. Фундаменты и фундаментные стены можно разметить тем же методом двойной ленты. Это лучший способ быстро и точно разметить прямые углы. Стремитесь к диагоналям, равным 1/8 дюйма, и называйте это идеальным.

Планировка здания: достижение точности по вертикали

Получение контура квадрата здания — это первый шаг компоновки, но не единственный.

Вам также нужно будет выполнить фоновую работу, необходимую для создания ровных горизонтальных поверхностей, на которых можно строить. Это требует различных инструментов и способов мышления.

Лазерный уровень является одним из самых эффективных инструментов, помогающих при вертикальной планировке здания. Позволяет одному человеку надежно размечать правильные отметки для фундаментов, фундаментных стен и перекрытий за долю времени, которое требуется при использовании традиционных нивелирных инструментов. Некоторые строители утверждают, что лазерные уровни не так точны, как оптический строительный уровень, но у меня никогда не было проблем со своим. В любом случае, никто не может поспорить со скоростью и удобством лазера. Даже если вам придется вернуться позже и настроить что-то с переходом или водным уровнем, лазерное оборудование все равно экономит время.

Лазерные инструменты, наиболее полезные для разметки фасадов, обычно используют вращающуюся лазерную головку, которая вращается внутри неподвижного основания. Поскольку лазерные линии невидимы при дневном свете, ручной лазерный детектор используется для оценки положения форм, порогов, краев плит — всего, что должно быть на одном уровне или точно на той же высоте, что и какой-либо другой элемент. Вы можете увидеть вращающийся лазерный уровень, который я использовал при закладке фундамента мастерской, которую я построил.

Такой вращающийся лазерный уровень позволяет одному человеку самостоятельно проверить горизонтальность проекта.

Независимо от того, что вы используете для обозначения локаций уровней, когда начинаете строить, есть один секрет успеха. Никогда не измеряйте только один раз. Каждый проект фундамента или кампания по плитам предлагает несколько возможностей проверить и перепроверить, что ключевые области на самом деле такие же ровные и квадратные, как и должны быть. Используйте любую возможность, чтобы сделать все правильно. Возможно, одна из самых упускаемых из виду возможностей обеспечения ровного старта происходит на этапе порога. Кирпичная кладка по своей природе грубая и неточная, поэтому вам следует перепроверить, чтобы любая плита порога, которую вы прикручиваете, была действительно ровной. Если это не так, доведите его до совершенства каждые несколько футов, а затем используйте пену с низкой кратностью, чтобы закрыть зазор между подоконником и фундаментом, прежде чем закрепить его болтами.

Это потрясающая техника для всех конструкций фундаментов. Распыляемая пена превосходит любой тип более типичной рулонной прокладки для фундамента, потому что она расширяется, заполняя щели, действуя как мощный клей. Просто убедитесь, что всегда используете составы с низкой кратностью для этого применения, потому что обычная расширяющаяся пена набухает достаточно, чтобы прогнуть пластины порога вверх, если вы не будете осторожны.

Высокотехнологичные инструменты — не единственный способ обеспечить ровность элементов здания.  В некотором смысле одна из старейших систем выравнивания в мире — уровень воды — остается самой универсальной. Вы можете легко сделать свой собственный с оборудованием стоимостью 10 долларов, прикрепленным к обычному садовому шлангу. Этот подход дает отличные результаты, которые абсолютно точны. Вы можете увидеть, как это работает, в видеоуроке ниже, а также в моем онлайн-курсе по строительству крошечных домов для нестроителей.

Чтобы резюмировать то, что вы только что видели в видео, прикрепите ремонтную муфту с внутренней резьбой к охватываемому концу садового шланга, а соединительную муфту к охватывающему концу шланга. Затем наденьте 16-дюймовую прозрачную виниловую трубку на концы ремонтных муфт, затем полностью заполните шланг водой. Поскольку вода все время ищет свой собственный уровень, жидкость, которую вы видите через прозрачные виниловые трубки, всегда будет оседать на одной и той же высоте после того, как каждая из них перестанет плескаться. Независимо от того, где находятся концы шланга, высота водопроводных линий всегда одинакова между собой. Водяные уровни — единственный инструмент такого рода, который может работать с абсолютной точностью даже на углах.

Как и многие другие вещи в строительстве, правильная компоновка конструкции несложна, если вы знаете, как это сделать. Хитрость заключается в понимании методов, которые быстро приносят гарантированный успех. И если гордость за свою работу не является достаточной мотивацией, чтобы держать вас на правильном пути, просто подумайте обо всех этих детях, которые ищут что-нибудь интересное, чтобы посмеяться над скучными поездками.

Надеюсь, эта статья и эти видео были вам полезны. Пожалуйста, помогите мне покрыть расходы на создание такого контента. Нажмите кнопку «Купить мне кофе» ниже, и вы найдете безопасный, быстрый и простой способ внести свой вклад. Большое спасибо всем, кто помогает. Я ценю это.

Как разметить схему фундамента

Кале К.Н.

Кале К.Н.

Эксперт по структурному проектированию в BE Structural P.

C.

Опубликовано 4 декабря 2016 г.

+ Подписаться

Приступая к строительству, важно правильно заложить фундамент.

Успех проекта, будь то большой дом или небольшой сарай для инструментов, во многом зависит от заботы и усилий, затраченных на подготовку и планировку площадки. Хотя методы, описанные в этой статье, можно в некоторой степени использовать в проекте любого масштаба, они адаптированы для домашнего проекта малого и среднего масштаба. Это основное руководство для строителя своими руками.

1-Определить размеры ширины и длины фундамента.

2-Измерьте одну сторону.

Поместите колышки на каждом конце, сориентировав по желанию. Важно, чтобы колья располагались вдоль одного и того же края, а именно в углах 1 и 2, как показано на рисунке 1, а не в углах 1 и 4. Вбейте колья молотком или аналогичным инструментом.

3-Используйте теорему Пифагора, чтобы определить, где разместить две последние ставки.

Для 92).

4-Отрежьте или отметьте кусок веревки до длины A.

Положите ее, начиная с одного из первых двух размеченных углов, примерно вдоль диагональной линии, показанной на рисунке выше.

5-Измерьте длину.

От исходного размеченного угла, который не соприкасается со струной, отмерьте длину (или ширину) перпендикулярно ранее размеченной стороне. Забейте третий колышек в точке, где конец веревки соответствует отмеренному расстоянию этой стороны. Примечание. Целью этого шага является обеспечение того, чтобы основание было квадратным, поэтому может потребоваться регулировка угла, под которым укладываются струна и/или сторона.

6-Повторите шаги 4 и 5.

Начните с первоначальной стойки, которая еще не использовалась для закрепления струны.

7-Сгладить область.

Металлическими граблями (и лопатой при необходимости) грубо зачистить и выровнять всю площадь в границах фундамента. Этот шаг предназначен только для того, чтобы точно подготовить область для выравнивания, поэтому не тратьте слишком много времени, пытаясь «на глазок».

8-Уложите 2×4 (60 см x 1,2 метра) по длине одного края фундамента.

Сделайте это, как показано на рисунке 2, убедившись, что между землей и нижней частью 2×4 не видно зазоров. Примечание. Если доска короче выравниваемого края, поместите один конец доски в угол, чтобы оставить зазор только за одним концом доски. Не пытайтесь центрировать доску.

9-Поместите уровень поверх 2×4.

Если доска ровная и без зазоров, пропустите шаг 10.

10-Выкопайте верхний край под 2×4.

Следите за тем, чтобы основание было гладким по всей длине 2×4, чтобы не образовывались зазоры. Делайте это до тех пор, пока 2×4 не станет ровным. Если длина доски равна длине выравниваемой стороны, пропустите шаги 11 и 12.

11-Двигайте доску вдоль ее длины.

Закройте зазор, оставшийся вдоль выравниваемой кромки. Оставьте не менее 2–3 футов (60–91 см) перекрытия между землей, выровненной в шаге 10, и 2×4.

12-Повторите шаги 9 и 10.

Поднимите невыровненный участок на ту же высоту, что и уже обработанный участок. Если остается не выровненный участок земли, повторите шаги 11 и 12.

13-Уровень земли.

Используйте грабли, чтобы выровнять землю перед доской.

14-Выдвиньте доску вперед.

Поднимите его на 30,5–91 см (1–3 фута), как показано на рис. 3, и повторите шаги 9–12. Проделайте это до другой стороны фундамента. В области между размещением досок используйте грабли, чтобы выровнять землю, и доведите ее до уровня выровненной области под досками.

15-Повторите шаги 8-14 в перпендикулярном направлении.

Это означает начало вдоль любого из двух краев, которые не были выровнены по длине.
