Как утеплить фундамент дома пеноплексом снаружи: Утепление фундамента дома снаружи пеноплексом или пенопластом своими руками

Содержание

Утепление фундамента дома снаружи пеноплексом или пенопластом своими руками — Статьи «Первый Стройцентр» в Перми

Правильно утепленный фундамент позволяет добиться сокращения теплопотерь дома до 20%, что в значительной степени позволяет сократить расходы на отопление. Кроме того, дополнительная гидроизоляция и утепление цоколя пенопластом или пеноплексом препятствует разрушению конструкции фундамента. Учитывая тот факт, что на фундамент приходится основная нагрузка, долговечность дома во многом определяет именно долговечность фундамента. Собственно, утепление цоколя фундамента – это вполне посильная задача даже для человека, который не связан со строительной отраслью, и в этой статье мы расскажем о том, как это можно сделать своими руками.

Чем будем утеплять: пенопласт или пеноплекс

Первый вопрос, который предстоит решить – выполнять утепление цоколя экструдированным пенополистиролом или же использовать для теплоизоляции фундамента пеноплэкс. Поэтому предстоит разобраться, какому материалу отдать предпочтение, поскольку материалы отличаются не только ценой, но и техническими характеристиками.

Пенопласт, который называют также пенополистиролом, производят из полимеров, которые, вступая в реакцию с газами и образователями пены, превращаются в мягкие гладкие шарики, диаметром от 1 до 5 мм. Затем эти шарики прессуют в плиты, которые уже используются для утепления.

Пеноплекс – это торговое название экструдированного пенополистирола, который является значительно улучшенной модификацией пенопласта. Пеноплекс изготовляют из тех же составляющих, однако новая технология предполагает определенные отличия, гранулы не прессуются, а плавятся (экстрагируются) и заливаются в формы. Оттуда вынимают уже готовые плиты по структуре напоминающие застывшую монтажную пену.

Отличия материалов:

Основное отличие пеноплекса от пенопласта заключается в том, что новый материал является намного более прочным, в частности, его можно использовать для утепления пола, в отличие от пенопласта;
Из этого качества вытекает и следующее – долговечность утеплителя, что, в свою очередь, сокращает расходы на ремонт, благодаря своей структуре материал не крошится и не разрушается даже при крайне низких температурах;
Еще более ценное качество — уровень теплоизоляции, которую обеспечивает пеноплекс, более чем в два раза повышает изолирующую способность пенопласта.
Иными словами, за счет меньшей толщины достигается экономия пространства;
И, наконец, у пеноплекса имеется кардинально новая характеристика, которой не было у пенопласта – он не горит, в отличие от пенопласта, что весьма важно для обеспечения пожарной безопасности любых строительных конструкций.

Кроме того, пеноплекс не подвержен гниению, он не интересует мелких грызунов, легко монтируется и плотно стыкуется, благодаря пазогребневому креплению на краях.

Расчет толщины материала, варианты утепления

Толщина материала для утепления, речь в данном случае идет как о пенопласте, так и о пеноплексе, подбирается согласно теплотехническим расчетам, выполняемым проектировщиками при создании проекта дома. Если принято решение утеплить здание, которое уже находится в эксплуатации, также необходимо провести соответствующие расчеты.

Утеплять фундамент необходимо только с наружной стороны, так как в этом случае фундамент и нижняя часть здания защищаются от холода и препятствуют его проникновению в помещения. Если укрепить фундамент с внутренней стороны, то от холода будет защищено только пространство под домом (подвал), и холод будет проникать в дом через цоколь.

Защищать основание дома необходимо комплексно, помимо самого фундамента нужно выполнить утепление цоколя пеноплексом – технология для этого используется та же. Утепление цоколя экструдированным пенополистиролом защитит дом от низких температур на воздухе, тогда как теплый фундамент обеспечивает защиту от промерзания в толще почвы.

Читайте также: Правильное утепление цоколя свайно-винтового фундамента дома

Этап первый: подготовка фундамента и цоколя

Первое, что предстоит сделать, это откопать фундамент путем выкапывания траншеи по всему периметру здания, шириной примерно метр-полтора. Копать следует на полную глубину фундамента, которая, в свою очередь, зависит от глубины промерзания земли.

Затем следует очистить поверхность фундамента с помощью жесткой щетки с металлическим ворсом. Кроме того, поверхность (фундамента и цоколя) необходимо выровнять – это необходимо для обеспечения долговечности гидроизоляционного материала. Выравнивают стены с использованием штукатурки, которая наносится на предварительно закрепленную сетку и маячные рейки. После окончания работ необходимо сделать перерыв, штукатурка должна полностью высохнуть.

Этап второй: гидро- и теплоизоляция

Теперь нужно нанести гидроизоляционный материал на внешние стены фундамента, а также на цоколь — они покрываются слоем битумной мастики, и поверх приклеивается рулонный или листовой гидроизоляционный материал (внахлест на 10 см.). Листы следует тщательно разгладить, удалив из-под них воздух, а стыки обработать битумом или битумной мастикой.

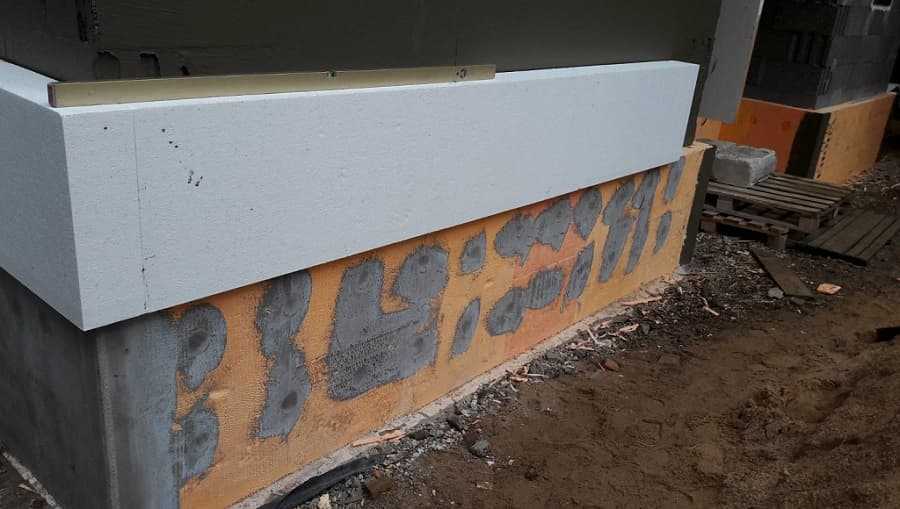

Настал черед непосредственно утеплительных работ – нужно приклеить к поверхности листы теплоизоляции пеноплэкс на фундамент (или пенопласта), используя для этого акриловый клей, или другой на неорганической основе. Клей наносится точечно, не менее чем в пяти-шести точках. Использовать для фундамента крепление дюбелями нельзя, это повредит гидроизоляцию.

После прикрепления каждого листа нужно выждать, пока клей затвердеет – примерно минуту, впрочем, это время уйдет на подготовку очередного листа. Пеноплекс крепим по системе «паз-гребень», если используется пенопласт, то стыки и щели заполняются монтажной пеной (можно и клеем). Теперь нужно нанести второй слой утеплителя, который крепится на первый, крепят этот слой со смещением, чтобы стыки на первом слое были скрыты. После закрепления утеплителя нужно укрепить его поверхность с помощью штукатурки (особенно пенопласт), которая наносится на армирующую сетку (лучше из стеклоткани).

Этап третий: обустройство теплой отмостки и отделка цоколя

Когда штукатурка высохнет — траншею нужно засыпать. Засыпать можно землей из этой же траншеи, однако для лучшей теплоизоляции иногда используют песок или керамзит.

На этом этапе работа еще не окончена, так как теперь предстоит выполнить утепленную отмостку по периметру. Поэтому засыпаем траншею не полностью – на глубине порядка 30 сантиметров от перехода фундамента в цоколь нужно насыпать слой песка, толщиной примерно 10 см, тщательно его утрамбовать и выровнять.

Поверх песка укладывается гидроизол – укладывать нужно на всю ширину траншеи, листы должны закрывать угол примыкания фундамента к пирогу отмостки. Как и при утеплении самого фундамента, стыки промазываются битумом (мастикой). Сверху размещаются листы утеплителя (пеноплекс или пенопласт), стыки обрабатываются клеем или монтажной пеной.

Теперь настал черед заливки бетонной стяжки, ее следует заливать с уклоном для отведения от цоколя ливневых и сточных вод.

После застывания стяжки необходимо отделать цокольную часть – на утеплитель крепятся декоративные панели, наносится штукатурка или используются иные материалы.

Утеплить фундамент самому или доверить работу профессионалам?

Итак, все процессы по утеплению фундамента дома снаружи пеноплексом вполне можно выполнить самостоятельно. Однако лучше обратиться за помощью к специалистам компании «Первый стройцентр Сатурн-Р», которые помогут правильно выбрать утеплитель, рассчитать требуемые характеристики, а также провести все работы согласно действующим нормам и правилам. Доверяя работы профессионалам, владелец дома может быть уверен в том, что утепленный фундамент будет надежно препятствовать проникновению холода, и прослужит долгие годы.

как правильно утеплить фундамент частного дома

KNAUF Therm

02.07.2020

СОДЕРЖАНИЕ

1. Стоит ли утеплять цоколь фундамента
2. Плюсы утепления фундамента
3. Требования к утеплителю
4. Виды утеплителей
5. Инструкция по утеплению фундамента пенопластом
6. Особенности утепления пенополиуретаном
7. Утепление засыпным способом
8. Как отвести воду от цоколя
9. Утепление в зависимости от типа фундамента

Фундамент — основа любого дома. Именно на нем держатся стены и другие вышележащие конструкции. Зимой он подвергается сильному воздействию влаги, страдает от пониженной температуры, что приводит к разрушению. Однако утепление фундамента снаружи поможет избежать этих проблем, а заодно защитит его от воздействия сырости, плесени.

Цоколь — та часть, которая соединяет фундамент и стены. Местами он скрыт под землей, а частично возвышается над ней, переходя в стену. На цоколь и фундамент опираются несущие стены, перекрытия, так что эти части дома наиболее уязвимы. Кроме того, они находятся под землей и потому регулярно страдают от влажности и заморозков.

В то же время цоколь — одна из важнейших частей дома. Помимо привлекательного внешнего вида он оберегает помещение от холода, влаги. Утепление цоколя снаружи позволяет защитить здание от промерзания и влажности. Это увеличит срок эксплуатации здания и сделает подвал (если он есть) теплее.

Стоит ли утеплять цоколь фундамента

Незащищенный железобетонный фундамент будет неминуемо охлаждаться зимой. Холод перекинется на соседние конструкции. Даже несмотря на то, что у стен и потолка отдельная изоляция, начнется промерзание почвы, а следом за ними — потеря тепла, дополнительные траты на отопление.

Если установить утеплитель для фундамента дома снаружи и выбрать оптимальный материал, вы сможете сэкономить до 25% тепла, а заодно избежать перепадов температуры, которые разрушительно воздействуют на основу здания.

Плюсы утепления фундамента

Сейчас продается множество материалов, которые подойдут для утепления фасада. Качество утеплителя для фундамента дома снаружи определяется по нескольким характеристикам:

теплопроводность – чем меньше, тем лучше теплоизоляция материала;
гидрофобность – утеплитель должен впитывать как можно меньше влаги;
прочность на сжатие – почва оказывает сильное давление на основу дома, так что утеплитель должен стойко это переносить;
устойчивость, особенно от воздействия грибка и плесени.

Цена утеплителя зависит от площади покрытия, условий работы и, конечно, материала.

Требования к утеплителю

Чем утеплить фундамент частного дома снаружи? На рынке есть несколько лидеров, и каждый имеет свои особенности.

Виды утеплителей

Пенополистирол

Пенополистирол или пенопласт — один из самых популярных утеплителей. Этот доступный материал продается в форме листов, которые легко разрезать обычным ножом. Им утепляют фундамент и другие конструкции.

Чтобы выдержать подземную нагрузку, толщина пенопласта должна составлять не менее 5 см — тогда он отлично справится с давлением. Но это не все преимущества:

из-за небольшого веса упрощается монтаж;
практически не впитывает влагу;
за счет антипиренов в составе устойчив к воспламенениям;
хорошо сохраняет тепло;
не усаживается при эксплуатации;
устойчив к различным веществам, плесени, грибкам;
сочетается с другими материалами вроде извести, штукатурки, мастик.

Экструдированный пенополистирол

Экструдированный пенополистирол (ЭППС) и пенопласт создаются из одного вещества, но технология производства у них разная. Во время переработки полистирольного сырья будущий ЭППС проходит через процесс под названием экструзия и очень сильно нагревается. Из-за этого он становится более плоским и теряет зернистость. В результате улучшаются характеристики материала, а заодно повышается цена — минимум в два раза.

Пенополиуретан

Пенополиуретан (ППУ) — жидкий материал, который быстро застывает. Он наносится при помощи распылителя, образуя твердое покрытие, что позволяет утеплить поверхность без стыков. Кроме того, пенополиуретан:

проникает в каждую трещину;
наносится на сложные формы;
хорошо сцепляется с другими поверхностями;
выдерживает перепады температуры;
устойчив к грибкам, плесени.

Из минусов можно отметить высокую стоимость и тление при высокой температуре. Так что если вам нужно утеплить сильно нагревающуюся поверхность, ППУ не подойдет. Также им непросто работать — тут должна быть набита рука, — поэтому самостоятельно утеплить фундамент вряд ли получится.

Керамзит

Керамзит изготавливается из переплавленной глины. Это не самый популярный материал, потому что ППС, ЭППС, ППУ существенно превосходят его по характеристикам. Керамзит очень хрупкий, хорошо впитывает влагу. Выигрывает он в основном за счет цены и экологичности: при производстве используются только природные элементы. Однако материал подойдет для деревянного дома, где живут в теплое время года. Срок эксплуатации керамзита составляет около 50 лет.

Мастики

Мастика — густая жидкость на основе битума. Из-за низких теплоизоляционных свойств она используется как база перед укладкой других материалов. Чтобы результат был положительным, ее наносят в несколько слоев. Мастика заполняет трещины, делая конструкцию прочнее, и защищает поверхность от влаги.

Пенополистирол — самый простой и при этом надежный способ способ утепления фундамента дома снаружи своими руками. Вам понадобятся клей, армирующая сетка, грунтовка, штукатурка, дюбели-грибки, шпатели, нож, дрель. Работа пройдет в несколько этапов:

Если нужно утеплить фундамент уже построенного дома, то раскопайте по периметру жилья основание, сделав траншею в метр шириной и высотой с фундамент. После этого надо убрать остатки почвы и на неделю оставить землю просохнуть.
Дальше поверхность требуется загрунтовать составом на основе латекса, чтобы защитить ее от трещин и влаги.
Листы пенопласта прикрепляются с помощью специального клея. Он наносится крупными каплями по всей поверхности, а также по всему периметру плиты на расстоянии 3-4 см от края. Затем его нужно равномерно распределить по материалу.
Пенопласт прикрепляется к поверхности легким нажатием, сильно давить не нужно.
Листы необходимо зафиксировать дюбелями в тех участках фундамента, которые расположены выше уровня грунта. Для этого потребуется просверлить отверстия дрелью.
Все швы нужно заделать клеем или монтажной пеной, поверхность выровнять.
Остается засыпать траншею грунтом, а затем тщательно утрамбовать землю.
Пенопласт, который виден выше уровня почвы, нужно отштукатурить. Производители рекомендуют делать это сразу после высыхания клея — спустя три дня. Сверху на материал накладывается армирующая сетка и штукатурка.

Для утепления фундамента отлично подойдет

КНАУФ Терм Фундамент

. Этот экологически чистый материал обеспечивает повышенную адгезию при оштукатуривании, не требует механического крепления и дополнительных работ после монтажа.

Инструкция по утеплению фундамента пенопластом

ПЕНОПОЛИСТИРОЛ KNAUF THERM® ДЛЯ УТЕПЛЕНИЯ ФУНДАМЕНТА

KNAUF THERM® ФУНДАМЕНТ

В случае с пенополиуретаном порядок действий схож: выкопать траншею, очистить фундамент, просушить поверхность, удалить осыпающиеся части. После можно приступать к покрытию — его толщина составит 3-5 см. Как только наружный утеплитель высох, траншею можно закопать, а затем провести отделочные работы на видимой части фундамента.

По сравнению с керамзитом или мастикой пенополиуретан однозначно выигрывает. Мастика будет хорошей основой для утепления в сочетании с пенопластом, керамзит требует дополнительных процедур из-за высокого влагопоглощения и не настолько надежен.

ППС и ЭППС состоят из одного вещества, поэтому не слишком отличаются в плане установки. Разница в том, что экструдированный пенополистирол нужно расцарапать перед тем, как приклеить, чтобы он лучше цеплялся за стену.

Для установки ППС и ЭППС нужно больше оборудования: клей, шпатели, дюбеля, сетка. В то же время при кажущейся простоте пенополиуретана им намного труднее воспользоваться. Да, он прикрепляется к стене самостоятельно, но нужно иметь большой опыт, чтобы сделать всё правильно.

Особенности утепления пенополиуретаном

Для засыпного способа используются гравий или керамзит, которые хорошо поглощают влагу. Так, коэффициент влагопоглощения керамзита — 20 %, в то время как у пенопласта — 4 %. Но этот материал до сих пор остается популярным из-за дешевизны.

Укладка проходит в несколько этапов:

Как и в других случаях, сначала нужно вырыть траншею.
На дно и стены ямы укладывается гидроизоляционная пленка. Иногда поверхность покрывают битумной мастикой.
Следом засыпается керамзит или гравий. Его нужно разровнять, а затем накрыть еще одним слоем пленки.
Сверху высыпается песок слоем в 20 см. Его необходимо тщательно утрамбовать.
Остается сделать отмостку — водонепроницаемое покрытие по периметру здания. Оно выполняет не только защитную, но и декоративную функцию.

Утепление засыпным способом

Чтобы уберечь цоколь от влаги, следует отвести жидкость от основания дома. Для этого потребуется открытая или закрытая дренажная система.

Своими руками проще сделать открытый дренаж. Для этого вдоль всего здания нужно вырыть канаву глубиной в 1 м и шириной в 0,5 м. Лучше выкапывать так, чтобы стенки были под углом в 30 градусов — тогда вода стекает в дренажный колодец намного интенсивнее.

Закрытый дренаж монтируется с помощью труб, которые нужно врыть в грунт по периметру дома и обмазать геотекстилем. Трубы тоже следует установить под наклоном, чтобы вода быстрее попадала в колодец.

Как отвести воду от цоколя

Как правильно утеплить фундамент частного дома снаружи? Чтобы ответить на этот вопрос, нужно определить его тип:

ленточный;
плитный;
свайный;
столбчатый.

Утепление в зависимости от типа фундамента

Ленточный выполнен из монолитного железобетона и подходит к большинству грунтов. Он пригоден для строительства заглубленного помещения вроде подвала и стандартных зданий.

Чтобы установить утеплитель на ленточный фундамент, нужно:

по периметру здания выкопать траншею шириной минимум в 50 см до низа основания;
очистить поверхность, дать ей просохнуть в течение недели;
нанести слой полимерной или битумной мастики для гидроизоляции;
как только она высохнет, можно монтировать утеплитель — сверху вниз по горизонтали;
когда он высохнет, останется закопать и утрамбовать траншею.

Утепление ленточного фундамента

Утепление плитного фундамента

Плитный фундамент — надежная конструкция, которая возводится на любом виде грунта. Если строительство подошло к концу, утеплить его не получится. Но если вы только начали работу, монтаж пройдет в несколько этапов:

вырыть траншею, засыпать в нее грунт, утрамбовать;
постелить геомембрану, чтобы защитить утеплитель от грунтовых вод;
сверху выстелить подушку из песка и щебня;
нанести слой гидроизоляции любым рулонным материалом;
уложить утеплитель — тут хорошо подойдет пенопласт.

Утепление столбчатого и свайного фундамента

Столбчатый и свайный фундамент представляет собой несколько колонн, на которые укладывается ростверк. Так называется рама, по которой распределяется давление стен дома. Столбчатый сделан из железобетона, камня или кирпича, свайный — железобетона или металла. Эти основания очень похожи между собой. Отличий немного: столбы закрепляются чуть ниже уровня промерзания грунта, сваи — на 5 и более метров.

Такой фундамент сложнее всего утеплить. Сначала нужно сделать фундаментную стену под названием забирка. Для этого подойдут кирпич или металлические профили, на которых закрепляются деревянные доски. А уже на них укладывается утеплитель.

Как видите, утеплить фундамент можно, даже если дом уже построен. Для этого прекрасно подойдет пенопласт — материал, который соответствует всем требованиям к утеплителям, является экологичным и надежным, прекрасно подходит для любого типа фундамента. Главное — обратиться к профессионалам и вовремя позаботиться о своем доме.

Поделиться статьей:

Читайте по этой теме

Утепление цоколя

Пассивный дом: технологии строительства

Как закончить наружную изоляцию фундамента

Сохранение фундамента в тепле: Слой жесткой пеноизоляции снаружи залитого фундамента — разумный шаг, но выбор защитного покрытия для открытой изоляции выше уровня грунта может быть сложным
Изображение предоставлено: Консультант по экологическому строительству

Дополнительные вопросы и ответы

Гуру энергетики и строительные нормы и правила в наши дни обычно рекомендуют утеплять стены фундамента. Одним из способов достижения этого является добавление слоя жесткой пеноизоляции снаружи фундамента.

Именно это и планирует сделать Уильям Пул.

Большая часть изоляции из жесткого пенопласта будет находиться под землей и вне поля зрения. Но что вы делаете с этим участком открытой изоляции выше уровня земли?

«Я просто не могу в восторге от вариантов покрытия изоляции в пространстве между верхней частью грунта и нижней частью сайдинга», — пишет Пул в посте вопросов и ответов. «Кто-нибудь завершил проект с этой деталью и придумал материал, который одновременно практичен и, за неимением лучшего термина, «красиво выглядит»?»

Вот список вариантов

Старший редактор GBA Мартин Холладей первым выходит со списком не нескольких, а 10 возможных решений.

Он перечисляет четыре возможных универсальных продукта: обработанная давлением фанера, фиброцементные панельные панели, штукатурка и цемент для склеивания поверхностей. По словам Холладея, есть ряд запатентованных продуктов, на которые стоит обратить внимание, в том числе стекловолокно Insul-Guard 2 от Diversified Composites, покрытие из стекловолокна Ground Breaker от Nudo Products, панели FP Ultra Lite от Styro Industires и мембрана Protecto Bond.

продукт-стик от Protecto Wrap.

Роберт Риверсонг использовал цемент для склеивания поверхностей с «отличным успехом». Он добавляет в смесь дополнительный модификатор акрилового раствора для улучшения пластичности, адгезии и водостойкости. А для подхода «пояс и подтяжки» он работает на 1/2 дюйма. аппаратную ткань от подоконника до нескольких дюймов ниже уровня земли, прежде чем затирать цемент.

«Оставляет очень водостойкое и очень прочное «штукатурное» покрытие, которое великолепно выглядит и обладает отличной прочностью на растяжение и устойчивостью к растрескиванию благодаря волокнам», — пишет Риверсонг.

Покрытие должно быть паропроницаемым даже…

Подпишитесь на бесплатную пробную версию и получите мгновенный доступ к этой статье, а также к полной библиотеке премиальных статей GBA и детали конструкции.

Начать бесплатную пробную версию

Уже зарегистрированы? Войти

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение вопроса об использовании энергии в жилых помещениях

14 октября
30 сентября
16 сентября

Руководство по продукту Посмотреть больше

20 октября
Спонсор
12 октября
Спонсор
5 октября

Изоляция снаружи – Строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте для архивных целей.
Некоторая информация, содержащаяся в нем, может быть устаревшей.

Обшивка дома изоляционной обшивкой экономит энергию и может быть рентабельной, но при проектировании необходимо учитывать множество структурных проблем, включая влажность, сдвигающие нагрузки, насекомых и огонь.

Использование изоляционной оболочки становится популярным, поскольку потребители и энергетические нормы требуют энергоэффективных деталей. Очевидно, что изоляция дома пенопластом экономит энергию, но влияет на общую производительность и стоимость. Стены с пенопластовой обшивкой построить сложнее, а большинство изоляционных обшивок не являются несущими. Дополнительные строительные компоненты должны быть добавлены, чтобы компенсировать слабину. Также внешняя обшивка дома защищает строение и его обитателей от воздействия окружающей среды влаги, огня и насекомых. Обернуть дом изоляционной обшивкой может быть отличной идеей, но этот план требует целостного подхода.

Установка

Добавление слоя жесткой пены к стенам любого здания требует больших трудозатрат. При правильной конструкции он обеспечивает плотную, сухую, теплую и прочную конструкцию. Перепланировка существующего дома дает возможность повысить энергоэффективность дома. Но добавление пены требует суетливой детализации для отделки и мигания. Окна, двери и отделка должны быть встроены, а оклад приклеен к пенопластовой обшивке.

Полиизоцианурат, формованный пенополистирол (MEPS) и экструдированный пенополистирол (XEPS) являются распространенными вариантами оболочки. Обшивка из пенопласта крепится к структурной обшивке или каркасу гвоздями с широкой шляпкой, широкими пластиковыми шайбами и/или липким герметиком, совместимым с пеной. Прежде чем использовать какой-либо клей, проконсультируйтесь с производителем, потому что растворители, содержащиеся в некоторых клеях, разъедают пену. Слой пенопластовой обшивки должен быть сплошным и плотным. Проклейте все стыки высококачественной строительной лентой, а не скотчем.

Хороший выбор включает ленту подрядчика 3M, ленту TU-TUF 4 и ленту Insultape III. Установка слоя пены улучшит значение R и улучшит герметичность при герметизации.

Крепление сайдинга может быть сложной задачей. Вы можете установить виниловый сайдинг прямо на пенопласт, если ваши гвозди проходят сквозь него и прочно прикрепляются к твердому основанию гвоздей. Институт винилового сайдинга рекомендует проникновение гвоздя на 3/4 дюйма, но Международный жилищный кодекс требует проникновения гвоздя на 1 1/2 дюйма для винилового сайдинга. Это означает, что вы должны ориентироваться на нижележащие шпильки, даже если пена покрывает структурную обшивку. Проверьте свой местный код по этому вопросу. Когда дело доходит до установки деревянного сайдинга на пенопласт, будьте осторожны. Я не думаю, что строители должны монтировать деревянный сайдинг прямо поверх изоляции из пенопласта.

Деревянный сайдинг, нанесенный непосредственно на пенопласт, имеет историю неудач. Прибить деревянный сайдинг непосредственно к пене не получится, потому что гвозди должны быть очень длинными, чтобы проникнуть сквозь сайдинг и пену к прочному основанию гвоздей. Длинные гвозди имеют больший диаметр и могут расколоть сайдинг, если каждое отверстие для гвоздя не будет предварительно просверлено. Пенопласт задерживает тепло и влагу под сайдингом. Горячее солнце может перегреть деревянный сайдинг, что приведет к чрезмерному высыханию и растрескиванию. Пена менее проницаема для водяного пара, а задняя сторона сайдинга остается влажной, когда лицевая сторона сайдинга высыхает. В результате на сайдинге чашечки, трещины и линяла краска. Деревянный сайдинг нуждается в воздушном пространстве между его задней стороной и лицевой стороной обшивки из пенопласта.

Вентилируемые экраны от дождя правильно рекламируются как превосходная система защиты от непогоды. Здесь вертикальные полосы обшивки крепятся поверх слоя пенопластовой обшивки. Полосы обшивки крепятся непосредственно над точками крепления, а затем к полосам обшивки прибивается сайдинг. Это создает воздушное пространство между задней частью сайдинга и лицевой стороной пенопласта, которое легко дренируется и высыхает. Это очень эффективно, но вот 2 вопроса, которые следует учитывать. Обшивка толщиной всего 3/4 дюйма не обеспечивает проникновения гвоздя на 1 1/2 дюйма, требуемого производителями и строительными нормами. Это не означает, что сайдинг, закрепленный таким образом, выйдет из строя, но он может не соответствовать вашим местным нормам или гарантии производителя. И тут возникает вопрос пожарной безопасности.

Строительные нормы и правила могут не разрешать оставлять воздушное пространство за сайдингом. Раздел R602.8 Международного жилищного кодекса (и разделы других строительных норм и правил) требует противопожарной блокировки внизу, между этажами, через каждые 10 футов и вверху возле крыши в скрытых пространствах для стоек, включая помещения, обшитые мехом. Многие строители и должностные лица строительных норм и правил считают, что дух и цель этого положения кодекса направлены не на вентилируемые экраны от дождя, а скорее на внутренние помещения, обшитые мехом. Однако другие инспекторы не согласны с этим и считают, что раздел кода соответствует написанному.

Инспекторы приказали снять готовые экраны от дождя, а другие остановили незавершенные работы, потребовав добавить противопожарную защиту. Код не ясен, и решение будет за вашим местным строительным инспектором. Так что перед тем, как строить стены, пропустите инспектора по дизайну экрана от дождя.

Structural Effect

Конструкционная обшивка, такая как фанера или OSB, обеспечивает существенное сопротивление скольжению, если ее аккуратно прибить гвоздями к лицевой стороне стены. Структурная обшивка и диагональные связи, установленные в стенах параллельно потоку ветра, надежно передают боковые нагрузки на фундамент. Любой переход от фанеры к ненесущей обшивке должен тщательно оцениваться. Стены, обшитые исключительно жесткими пенопластовыми панелями, нуждаются в дополнительном боковом креплении для сопротивления ветровым и сейсмическим нагрузкам.

Правила крепления стен в значительной степени основаны на Техническом циркуляре № 12 Федерального жилищного управления (FHA), опубликованном в качестве временного стандарта в 1949 году. стены. Минимальное значение FHA отражает сопротивление ветру, обеспечиваемое деревянными каркасными стенами, обшитыми горизонтальными досками и скрепленными распорками 1″x4″, обычной строительной практикой в 1949 году. Преобразование региональных ветровых или сейсмических воздействий в эффективную стену конструкция сложна и должна быть предоставлена инженерам. Тем не менее, строительные нормы и правила предписывают строителям конкретные материалы и их применение. Предписания допускают: диагональную распорку 1″x4″, распорку металлической лентой и обшивку из фанеры/OSB в качестве вариантов распорки стены. Но удивительно, что материал размером 1″x4″, используемый в качестве брекетов, имеет структурно неклассифицированный . Он оценивается по внешнему виду. Конечно, вставные брекеты размером 1″x4″ хорошо работали в прошлом. Дома, построенные по коду, имеют хороший послужной список. Но раньше эти раскосы использовались вместе с обшивкой из досок. Будут ли дома с пенопластом работать? Стандартов, регламентирующих способ монтажа, не существует. И исследования показывают, что структурный вклад вставных брекетов незначителен, когда они используются в качестве изолированных элементов.

В 1977 году Роджер Туоми и Дэвид Громала, инженеры Лаборатории лесных товаров (FPL) в Мэдисоне, штат Висконсин, изучали врезные распорки. Туоми и Громала узнали, что большая часть несущей способности стены с раскосами обусловлена взаимодействием обшивки из досок и раскосов. Такое взаимодействие не происходит с обшивкой из неструктурной пены. Позже, в 1983, исследователь FPL Рональд Вольф изучил вклад стандартных раскосов № 2, 1 x 4 дюйма, в незашитые стены, и обнаружил, что они обеспечивают сопротивление горизонтальным нагрузкам, таким как ветер, всего 600 фунтов. Аналогичные результаты дали тесты, проведенные компанией Simpson Strong-tie, ведущим производителем металлических раскосов и крепежных систем. Таким образом, использование раскосов 1×4 не может быть автоматическим решением при возведении стен с пенопластовой обшивкой.

Металлические раскосы также не могут быть ответом. Несколько производителей изоляции из жесткого пенопласта рекомендуют использование металлических лент в качестве конструктивного решения для стен, обшитых пенопластом. Строительные нормы и правила позволяют использовать их в качестве заменителей раскосов размером 1 x 4 дюйма. Этот рецепт заставляет нервничать. Испытания, проведенные лабораторией Forest Products Lab (FPL) и компанией Simpson Strong-Tie, показали, что металлические распорки обеспечивают незначительное боковое сопротивление. На самом деле допустимое расчетное значение, выдаваемое компанией Simpson Strong-tie для своих Т-образных металлических скоб, составляет всего 195 фунтов. В руководстве по продукту Simpson четко указано, что металлические настенные скобы являются временными скобами, но им разрешено заменять впускные скобы, если это разрешено нормами. Они предотвращают раскачивание стен во время строительства, но не предназначены для замены важных несущих компонентов стен, работающих на сдвиг. Неисправность вставных брекетов и металлических брекетов обычно происходит в результате соскальзывания ногтя. Брекеты прочны ровно настолько, насколько прочны гвозди на концах брекетов! Таким образом, размер и количество гвоздей в концах скоб ограничивают проектные значения.

Использование впускных или металлических связей в стенах с пенопластовым покрытием, вероятно, не приведет к катастрофическому разрушению. Но их использование может обеспечить постоянную диету обратных вызовов, связанных со структурным движением. Компетентный инженер должен тщательно изучить проекты, исключающие конструкционную обшивку.

Уголки из фанеры или OSB обеспечивают лучшую боковую поддержку. Обшитые пенопластом дома можно скрепить уголками из фанеры или OSB. Листы толщиной полдюйма могут быть установлены вертикально по углам и покрыты жестким пенопластом толщиной полдюйма. Для обшивки остальной части дома можно использовать пенопласт толщиной один дюйм, оставляя наружную поверхность стены на одном уровне. Каждая угловая панель выдержит предельную нагрузку в 3120 фунтов при прибивании гвоздями 8d, расположенными на расстоянии 6 дюймов по краям и 12 дюймов в области панели. Таким образом, стена (2 конца) выдержит 6240 фунтов. Подтяните график забивания и вы сможете повысить рейтинг. Это быстро и просто, но вам все равно нужно, чтобы инженер рассмотрел планы, чтобы установить рабочие проектные значения. Некоторые строители используют 2 слоя обшивки: слой фанеры или ОСП для несущей конструкции плюс слой изоляции из жесткого пенопласта, расположенный в шахматном порядке.

Управление водными ресурсами

Наиболее разрушительной силой, влияющей на прочность конструкции, является влага. Если используется пенопластовая оболочка, она должна функционировать как неотъемлемая часть эффективной системы защиты от непогоды. Все швы должны быть проклеены. Окна, двери и другие проникающие детали должны быть зашпаклеваны и герметизированы для отвода воды от обшивки. Верхний край гидроизоляции должен быть герметизирован изоляционной лентой и/или защищен перекрывающимся слоем домашней пленки. В то время как жидкая вода представляет собой наибольшую проблему, движение водяного пара необходимо контролировать.

Утечка теплого воздуха из отапливаемого дома в более холодную полость стены повышает относительную влажность полости. Если температура обшивки наружных стен ниже точки росы, на обшивке будет образовываться конденсат. Конденсат и повышенный уровень влажности вызывают гниение, плесень и грибок. Непрерывный слой изоляционной обшивки, нанесенный на внешнюю поверхность стены, сведет к минимуму образование конденсата и уровень влажности. Это как надеть зимнее пальто в холодном климате. Он сохраняет основную структуру теплой и, как следствие, более сухой. Обратное верно в жарком влажном климате. Здесь теплый влажный воздух находится снаружи, а поток пара — внутрь. В жарком влажном климате наружная изоляционная обшивка должна быть сплошной и паронепроницаемой, чтобы задержать проникновение пара в стену. Непроницаемые покрытия из фольги, такие как Dow Tuff-R или Rmax R-Matte® Plus, являются хорошим выбором. Герметичная наружная обшивка служит важной деталью воздушного барьера в любом климате, но может быть критична в жарком и влажном климате.

Некоторые опасаются, что использование непроницаемой оболочки в холодном климате приведет к задержке влаги в стенных полостях. Ученые-строители выяснили, что по мере того, как переносимая по воздуху влага просачивается в полости стен, туда же проникает и тепло, нагревающее стены до безопасного уровня. Хотя исследования показывают, что можно использовать непроницаемую оболочку из фольги в холодном климате, вы должны спросить: зачем рисковать? Просто безопаснее использовать более проницаемые оболочки. Изделия из экструдированного полистирола (XEPS) и формованного полистирола (MEPS) обеспечивают теплозащиту с проницаемостью 1+/дюйм и 2+/дюйм толщины соответственно. Также доступны продукты из полиизоцианурата, такие как Rmax Durasheath® (перм. 1+/дюйм) и Dow Sturdy-R (перм. 3+/дюйм). Паропроницаемые обшивки позволяют полостям стен быстрее просохнуть, если они промокли.

Насекомые

Я хорошо помню свой первый опыт общения с муравьями в изоляции из жесткого пенопласта. Член экипажа прибыл в мой офис с пакетом, похожим на поролоновый «арахис», используемый для упаковки хрупких предметов. Это была погрызенная муравьями жесткая пенопластовая изоляция, снятая с боковой стенки ремонтной работы, над которой он работал. Конечно, это не эпидемия, но с тех пор я обнаружил несколько заражений муравьями в панелях из стрессовой кожи и жесткой пенопластовой обшивке.

Муравьи-плотники процветают во влажном климате, похожем на густонаселенные прибрежные районы. Это случайные туристы в засушливых юго-западных штатах. В отличие от термитов, муравьи не едят древесину или пену из-за ее питательной ценности. Они просто используют его для укрытия. И пена делает хорошее укрытие! Муравьи любят гнездиться в пене, потому что она мягкая и ее легко жевать. Производители стресс-панелей обратили на это внимание. На самом деле они рекламируют антистрессовые панели, обработанные борной кислотой, обещающие снижение вероятности заражения муравьями. Хотя я слышал, что продается обшивка из пеноматериала, обработанного боратом, я не видел, чтобы он продавался на лесопилках. На самом деле, поскольку муравьи жуют пенопласт в незначительном меньшинстве домов, кажется нецелесообразным обрабатывать пенопластовую обшивку инсектицидом. Лучший способ свести к минимуму ущерб, наносимый муравьями, — это следовать рекомендациям по предотвращению появления муравьев на строительной площадке.

Муравьи могут доставлять неудобства, но термиты представляют структурную угрозу. Как нация, мы тратим две трети нашего годового бюджета на борьбу с вредителями на термитов. Наибольшая угроза существует там, где среднегодовая температура наружного воздуха превышает 50 градусов. Тем не менее, термиты охотно отправляются на север в уютные дома с центральным отоплением. Когда изоляционная пена используется для наружной облицовки дома, она обеспечивает незамеченный путь, соединяющий почву со структурой. Термиты могут прокладывать туннели из почвы за пенопластовыми панелями и атаковать конструкцию дома, не будучи замеченными. Строительные нормы понятны. Раздел R324.4 Международного жилищного кодекса (IRC) требует, чтобы в районах, где вероятность заражения термитами очень высока, включая Калифорнию, Техас, Луизиану, Миссисипи, Алабаму, Джорджию, Флориду и Южную Каролину; пенопласт нельзя укладывать на наружную поверхность или под фундаментные стены или плиты, расположенные ниже уровня земли. Зазор между пенопластом, установленным выше уровня грунта, и открытой землей должен быть не менее 6 дюймов. Это требование позволяет отслеживать активность термитов. Если вы живете в районе даже с умеренной вероятностью появления термитов (к югу от линии, проведенной из южного штата Мэн в южный Орегон), рекомендуется использовать экраны от термитов и обеспечить полосу обзора между почвой и пеной, используемой снаружи дома. .

Энергоэффективность каркаса

До сих пор мы много говорили об изоляционной обшивке, но выбор материала каркаса может существенно повлиять на энергетические характеристики стены. Стальной каркас становится все более популярным. Стальные шпильки прочные, прямые и устойчивые. Из них получаются ровные прямые стены. Цена на сталь более предсказуема, чем на древесину, что позволяет вам лучше оценивать затраты. Но эти преимущества имеют свою цену. Сталь гораздо более теплопроводна, чем дерево. Термические мосты снижают производительность и могут вызывать конденсацию, обесцвечивание поверхностей стен, плесень и дискомфорт для жильцов.

Исследования, проведенные Окриджской национальной лабораторией (ORNL), показывают, что тепловые мосты через элементы каркаса конструкции ухудшают общие энергетические характеристики стеновой системы. Исследования показывают, что стальные шпильки намного хуже деревянных. Вы не можете просто заменить стандартные компоненты стального каркаса деревянными компонентами. Вы теряете слишком много энергии через стальную раму. Установка слоя изолирующей обшивки помогает стальным рамам работать лучше.

Значения прозрачности стен, разработанные исследователями ORNL, помогают нам сравнивать характеристики различных систем стен. Значения чистой стены представляют собой комбинированные значения R для секции стены, включая эффект теплового моста стоек. Это хорошо знать. Эти значения более полезны, чем простые R-значения «в центре полости», которые потребители читают на мешках с изоляцией, которую они устанавливают. Но значения чистой стены ограничены. Они не включают влияние всех обычно используемых элементов дизайна.

Ученые ORNL разработали метод учета тепловых мостов всех каркасов и соединений, используемых в типичной стене. заголовки; домкратные шпильки; угловые стойки; и пересечения перегородок на этажах, стенах и крышах взвешиваются в этой оценке «всей стены». Моделирование всей стены обеспечивает более содержательный прогноз производительности. ORNL предоставляет бесплатный онлайн-калькулятор для прогнозирования производительности различных стеновых систем по адресу http://www.ornl.gov/roofs+walls/calculators/wholewall/index.html. Этот калькулятор показывает, что стена с деревянным каркасом 2 × 4 действительно обеспечивает 76% (R-10,21) значения R для центра полости (R-13,5), которое, по мнению многих строителей, они получают. 3,5-дюймовая стенка со стальным каркасом обеспечивает только 45% (R-6,1) значения центра полости, всего 59% от стоимости деревянного каркаса стены.

Термическое сопротивление стен различной конфигурации ¹

	Центр полости ²	Прозрачная стена	Цельная стена

2×4 дерево 16 дюймов o. c. Изоляция полости R-12	Р-13,5	11,43	10.21
2×4 дерево 16 дюймов o.c. Полость R-12 + пена R-4	Р-17,5	15,47	13,5

2×4 дерево 24” o.c. Изоляция полости R-12	Р-13,5	12.08	10,62
2×4 дерево 24” o.c. Полость R-12 + пена R-4	Р-17,5	16.12	13,91

3,5 дюйма сталь 16 дюймов o.c. Изоляция полости R-12	Р-13,5	7,44	6.10
3,5 дюйма сталь 16 дюймов o.c. Полость R-12 + пена R-4	Р-17,5	12. 10	9,45

3,5” сталь 24” o.c. Изоляция полости R-12	Р-13,5	9,43	6,96
3,5” сталь 24” o.c. Полость R-12 + пена R-4	Р-17,5	13,96	10,25

Значения из онлайн-калькулятора Ок-Риджской национальной лаборатории http://www.ornl.gov/roofs+walls/calculators/wholewall/index.html
Примечание: этот калькулятор является частью базы данных материалов, используемой программой EnergyPlus Министерства энергетики США.
Center of Cavity включает значение R для гипсокартона, обшивки из OSB и деревянного сайдинга.

Этот уровень производительности вряд ли соответствует ожиданиям строителей, поскольку они заполняют стены пушистыми плитами изоляции. Некоторые профессионалы утверждают, что этот уровень производительности не соответствует, по крайней мере, духу производительности, продиктованному многими строительными нормами. Результаты этого исследования говорят нам, что если мы строим со стандартными стальными шпильками, мы должны использовать внешнюю изоляционную обшивку для достижения приемлемого уровня энергоэффективности. Изолирующая оболочка обеспечивает термический разрыв между токопроводящими стальными стойками и внешней средой. В зависимости от вашего климата, вы можете подумать об увеличении глубины шипов и межосевого расстояния.

Торцевая стена

Проектирование здания контролируется бюджетом. Конечно, все хотят экономить энергию, но какой ценой? Замена изоляционной обшивки на фанеру или ОСБ в новом строительстве практически не требует дополнительных затрат. Вы безубыточны при установке и получаете немедленную экономию энергии. Однако рассчитать окупаемость пенопластовой обшивки жилого проекта сложно. Список переменных длинный. Климат, воздухонепроницаемость, уровень изоляции, нынешние и будущие затраты на топливо, размер и форма дома, а также приток лучистого тепла — все это влияет на окупаемость. Добавление изоляционной обшивки R-5 при проживании в существующем бостонском доме среднего размера должно стоить около 1200 долларов. Окупаемость электроотопления может занять жалкие 5-6 лет. Потребуется более 15 лет, чтобы окупить стоимость нефти или природного газа по сегодняшним ценам. С философской точки зрения вопросов нет; экономия энергии – это хорошая, здоровая, просвещенная практика. Обернуть дом пенопластовой изоляцией и построить вентилируемый экран от дождя — это, пожалуй, Мерседес среди вариантов стен. Взвесьте следующие плюсы и минусы в каждом конкретном случае и выполняйте любой план с продуманными деталями.

Преимущества

повышение комфорта
улучшает герметичность
уменьшает кондуктивные тепловые потери и тепловые мосты
снижает образование конденсата в стенах за счет повышения температуры в полости
уменьшает проникновение дождя в полости стен за счет выравнивания давления и дренажа.
помогает блокировать нежелательный звук
экономично в некоторых случаях
растет в цене по мере роста затрат на электроэнергию

Недостатки

сложная детализация
трудоемкий процесс
добавленная стоимость материалов и труда
потенциально долгий срок окупаемости
проблемы с насекомыми
вопросы пожарного кода

Дополнительная информация и ресурсы по продуктам

Информация

Флоридская ассоциация солнечной энергии http://www. fsec.ucf.edu/
1679 Clearlake Road, Cocoa, Florida 32922 Телефон (321) 638-1000

Окриджская национальная лаборатория, Программы строительных оболочек (BEP) http://www.ornl.gov/roofs+walls/research/
P.O. Box 2008, Mail Stop 6070, Oak Ridge, Tennessee 37831-6070
Телефон (865) 574-4345

Ассоциация производителей полиизоциануратной изоляции (PIMA)
http://www.pima.org/
515 King St., Suite 420, Alexandria, VA 22314
Телефон (703)684-1136

Министерство энергетики США, Программа строительных технологий
http://www.eere.energy.gov/building.html

Институт винилового сайдинга (VSI)
http://www.vinylsiding.org/
(888)FOR-VSI-1

Western Wood Products Association (WWPA)
http://www.wwpa.org/
522 SW Fifth Ave. Suite 500, Portland, Oregon 97204-2122
Тел.: 503-224-3930

Изоляционная обшивка из полистирола

Dow, Building and Constructions/ Industry/build.
