Утепление фундамента снаружи и внутри дома пенополистиролом. Технология утепления
Зачем утеплять фундамент, когда можно просто обложить стены комнат пенопластом? Мнение, которое встречается довольно часто.
Но неутепленный фундамент — открытые ворота, через которые из дома уходит львиная часть тепла. Острая проблема не возникает, если на этапе строительства была сделана надежная теплоизоляция пола. Если же нет, а жертвовать половым покрытием ради температуры воздуха не хочется, поможет утепление фундамента пенополистиролом.
Это позволит решить сразу несколько задач — создать комфорт дома и расширить возможности использования подвала.
Чем утеплить фундамент дома. Разнообразие материалов
Для таких работ можно использовать, пенопласт, экструдированный пенополистирол, минвату.
Пенополиуретан — качественный, долговечный, но дорогой теплоизолятор. Минвата требует обработки водоотталкивающими средствами, так как, впитывая влагу, теряет способности сохранять тепло.
Преимущества пенополистирола
ЭППС по характеристикам похож на пенопласт, но он долговечнее и лучше сохраняет тепло. Это обеспечивают наполненные воздухом ячейки, из которых состоят плиты материала.
Экструдированный пенополистирол — удачный вариант для утепления фундамента. Он морозостойкий, не гниет и не впитывает воду, поэтому может спокойно контактировать с землей, не теряя своих теплоизоляционных свойств. Подробно о достоинствах материала мы рассказывали в статье.
Утепление фундамента (цоколя) полистиролом своими руками
Одно из достоинств полистирола — возможность утеплить фундамент самостоятельно. Достаточно обладать временем, небольшим набором инструментов и элементарными навыками владения ими.
Расчет количества материалов
Количество листов ЭППС, необходимых для утепления фундамента, можно рассчитать по формуле: площадь поверхности / площадь 1 листа.
Ну а прикинуть требуемое количество дюбелей-зонтиков труда не составит. На 1 лист теплоизолятора потребуется 5-6 крепежных элементов. Стоит купить штук 10 запасных, чтобы не прерывать работу ради похода в магазин за парой дюбелей, которые случайно испортились.
Расчет толщины пенополистирола
Толщина листов определяется, исходя из нескольких факторов:
Примерная толщина листов ЭППС для утепления фундамента
|
жилые помещения |
бытовые |
производственные |
||||
|
выше/ниже уровня земли |
|
ниже |
выше |
ниже |
выше |
ниже |
|
северные регионы Украины |
70 |
50 |
50 |
40 |
40 |
30 |
|
южные регионы Украины |
60 |
50 |
40 |
30 |
30 |
20 |
Указанные параметры актуальны для фундамента (подвала) с нижней разводкой труб отопительных систем, водоснабжения, канализации.
Если помещение будет использоваться для хозяйственных нужд (прачечная, котельная, кладовка) и отапливаться лишь слегка, то толщина листов ЭППС может быть меньше. Здесь важно, чтобы пенополистирол на стенах подвала плотно соприкасался с теплоизоляцией наземных стен.
Если подвал будет использоваться как жильё, то вместе с фундаментом нужно утеплять цоколь и пол по грунту.
Раскопка и подготовка фундамента
Утеплить утопленный в землю фундамент не получится. Его нужно сначала раскопать. Самая оптимальная глубина — по уровню промерзания грунта в регионе (1-1,5 м). Минимальная — по длине листа теплоизоляции (около 0,5 м). Траншея должна иметь достаточную ширину, чтобы хватило места для проведения монтажа и самого листа ЭППС. Обычно ее копают шириной 0,35-0,5 м.
На дно канавы засыпать песок слоем около 0,2 м и утрамбовать его под небольшим уклоном от дома.
При высоком уровне грунтовых вод по периметру дома нужно организовать дренажную подушку из гравия. Затем уложить сверху трубы, завернутые в геотекстиль.
Гидроизоляция фундамента
Освобожденный от грунта фундамент необходимо хорошо просушить. Поэтому планировать такие работы лучше в летнее время.
Перед утеплением стоит проверить и, при необходимости, отремонтировать инженерные коммуникации.
Затем с поверхности фундамента нужно удалить все отслоения, заделать обнаруженные трещины и выровнять поверхность, чтобы избежать пустот. После чего отбить уровень, который послужит ориентиром для крепления листов ЭППС.
Завершающий этап гидроизоляции — обмазка фундамента мастикой на полимерной/водной основе. Производители не советуют использовать битум, так как при контакте с ним свойства пенополистирола теряются.
Монтаж плит
Листы пенополистирола укладываются по уровню в песчаную подушку.
- Шаг 1. Нанести клеевой состав кляксами либо распределить его зубчатым шпателем.
- Шаг 2. Уложить листы с минимально возможными зазорами. Если листы выкладываются в 2 ряда, то сделать это нужно в шахматном порядке.
- Шаг 3. Дополнительно закрепить ЭППС с помощью дюбелей-зонтиков (по 5 штук на лист).
Делаем защитное покрытие
Для защиты пенополистирола от механических повреждений используют армированную сетку, которая устанавливается на уровне засыпки фундамента грунтом.
Сетку сажают на клей и прикладывают к поверхности листа, аккуратно вдавливая в состав. Она должна быть немного утоплена.
Завершающие слои теплоизоляционного “пирога” — штукатурка и грунтовка. Для финиша можно использовать цокольный сайдинг или другую отделку.
Утепление выкопанной траншеи
Засыпать траншею нужно после полного высыхания штукатурки. Можно использовать землю, которая с избытком осталась после выкапывания траншеи.
Но для большего эффекта теплоизоляции лучше использовать керамзит или песок.
Траншею нужно засыпать, не доходя порядка 30 см до границы между фундаментом и цоколем. Теперь предстоит сделать отмостку по периметру дома. Сверху на керамзит в траншею засыпать, утрамбовать и выровнять 10-сантиметровый слой песка.
Следующий слой — гидроизол. Его укладывают по ширине траншеи так, чтобы угол примыкания фундамента к слоям отмостки был покрыт листами. Стыки нужно промазать мастикой, а сверху уложить листы пенополистирола. Швы между плитами теплоизолятора обрабатывают монтажной пеной или клеем.
Следующий этап — бетонная стяжка. Она заливается с небольшим уклоном в противоположную от здания сторону. Это делается для того, чтобы отвести воду от цоколя.
После того, как стяжка высохла, можно приступать к финишной отделке цоколя. Используйте любые подходящие материалы — штукатурку, декоративные панели либо что-то другое.
Утепление фундамента изнутри
В доме с подвалом утеплить фундамент можно с внутренней стороны.
Объем работ получится намного меньший, так как не придется рыть траншею. Достаточно приклеить пенополистирол к стенам, укрепить швы армированной лентой и сделать облицовку.
Однако, не все так просто. Эти меры способны обеспечить тепло внутри цокольного помещения, но защитить стены от промерзания — нет.
При утеплении фундамента изнутри нужно использовать мембрану для гидроизоляции и организовать вентиляционную систему. Иначе не избежать лишней влаги, которая может притянуть за собой плесень.
Резюме
Оптимальный вариант утеплить фундамент — использовать экструдированный пенополистирол. И делать это лучше снаружи, чтобы предотвратить промерзание стен и образование конденсата. Это — более трудоемкий процесс. Но, имея время и желание, можно сделать это даже самостоятельно. Главное, соблюдать последовательность действий и выбирать качественные материалы.
Утепление фундамента дома снаружи пеноплексом или пенопластом своими руками — Статьи «Первый Стройцентр» в Перми
Правильно утепленный фундамент позволяет добиться сокращения теплопотерь дома до 20%, что в значительной степени позволяет сократить расходы на отопление.
Кроме того, дополнительная гидроизоляция и утепление цоколя пенопластом или пеноплексом препятствует разрушению конструкции фундамента. Учитывая тот факт, что на фундамент приходится основная нагрузка, долговечность дома во многом определяет именно долговечность фундамента. Собственно, утепление цоколя фундамента – это вполне посильная задача даже для человека, который не связан со строительной отраслью, и в этой статье мы расскажем о том, как это можно сделать своими руками.
Чем будем утеплять: пенопласт или пеноплекс
Первый вопрос, который предстоит решить – выполнять утепление цоколя экструдированным пенополистиролом или же использовать для теплоизоляции фундамента пеноплэкс. Поэтому предстоит разобраться, какому материалу отдать предпочтение, поскольку материалы отличаются не только ценой, но и техническими характеристиками.
Пенопласт, который называют также пенополистиролом, производят из полимеров, которые, вступая в реакцию с газами и образователями пены, превращаются в мягкие гладкие шарики, диаметром от 1 до 5 мм.
Затем эти шарики прессуют в плиты, которые уже используются для утепления.
Пеноплекс – это торговое название экструдированного пенополистирола, который является значительно улучшенной модификацией пенопласта. Пеноплекс изготовляют из тех же составляющих, однако новая технология предполагает определенные отличия, гранулы не прессуются, а плавятся (экстрагируются) и заливаются в формы. Оттуда вынимают уже готовые плиты по структуре напоминающие застывшую монтажную пену.
Отличия материалов:
-
Основное отличие пеноплекса от пенопласта заключается в том, что новый материал является намного более прочным, в частности, его можно использовать для утепления пола, в отличие от пенопласта;
-
Из этого качества вытекает и следующее – долговечность утеплителя, что, в свою очередь, сокращает расходы на ремонт, благодаря своей структуре материал не крошится и не разрушается даже при крайне низких температурах;
-
Еще более ценное качество — уровень теплоизоляции, которую обеспечивает пеноплекс, более чем в два раза повышает изолирующую способность пенопласта.
-
Иными словами, за счет меньшей толщины достигается экономия пространства;
-
И, наконец, у пеноплекса имеется кардинально новая характеристика, которой не было у пенопласта – он не горит, в отличие от пенопласта, что весьма важно для обеспечения пожарной безопасности любых строительных конструкций.
Кроме того, пеноплекс не подвержен гниению, он не интересует мелких грызунов, легко монтируется и плотно стыкуется, благодаря пазогребневому креплению на краях.
Расчет толщины материала, варианты утепления
Толщина материала для утепления, речь в данном случае идет как о пенопласте, так и о пеноплексе, подбирается согласно теплотехническим расчетам, выполняемым проектировщиками при создании проекта дома. Если принято решение утеплить здание, которое уже находится в эксплуатации, также необходимо провести соответствующие расчеты.
Утеплять фундамент необходимо только с наружной стороны, так как в этом случае фундамент и нижняя часть здания защищаются от холода и препятствуют его проникновению в помещения.
Если укрепить фундамент с внутренней стороны, то от холода будет защищено только пространство под домом (подвал), и холод будет проникать в дом через цоколь.
Защищать основание дома необходимо комплексно, помимо самого фундамента нужно выполнить утепление цоколя пеноплексом – технология для этого используется та же. Утепление цоколя экструдированным пенополистиролом защитит дом от низких температур на воздухе, тогда как теплый фундамент обеспечивает защиту от промерзания в толще почвы.
Читайте также: Правильное утепление цоколя свайно-винтового фундамента дома
Этап первый: подготовка фундамента и цоколя
Первое, что предстоит сделать, это откопать фундамент путем выкапывания траншеи по всему периметру здания, шириной примерно метр-полтора. Копать следует на полную глубину фундамента, которая, в свою очередь, зависит от глубины промерзания земли.
Затем следует очистить поверхность фундамента с помощью жесткой щетки с металлическим ворсом. Кроме того, поверхность (фундамента и цоколя) необходимо выровнять – это необходимо для обеспечения долговечности гидроизоляционного материала.
Выравнивают стены с использованием штукатурки, которая наносится на предварительно закрепленную сетку и маячные рейки. После окончания работ необходимо сделать перерыв, штукатурка должна полностью высохнуть.
Этап второй: гидро- и теплоизоляция
Теперь нужно нанести гидроизоляционный материал на внешние стены фундамента, а также на цоколь — они покрываются слоем битумной мастики, и поверх приклеивается рулонный или листовой гидроизоляционный материал (внахлест на 10 см.). Листы следует тщательно разгладить, удалив из-под них воздух, а стыки обработать битумом или битумной мастикой.
Настал черед непосредственно утеплительных работ – нужно приклеить к поверхности листы теплоизоляции пеноплэкс на фундамент (или пенопласта), используя для этого акриловый клей, или другой на неорганической основе. Клей наносится точечно, не менее чем в пяти-шести точках. Использовать для фундамента крепление дюбелями нельзя, это повредит гидроизоляцию.
После прикрепления каждого листа нужно выждать, пока клей затвердеет – примерно минуту, впрочем, это время уйдет на подготовку очередного листа.
Пеноплекс крепим по системе «паз-гребень», если используется пенопласт, то стыки и щели заполняются монтажной пеной (можно и клеем). Теперь нужно нанести второй слой утеплителя, который крепится на первый, крепят этот слой со смещением, чтобы стыки на первом слое были скрыты. После закрепления утеплителя нужно укрепить его поверхность с помощью штукатурки (особенно пенопласт), которая наносится на армирующую сетку (лучше из стеклоткани).

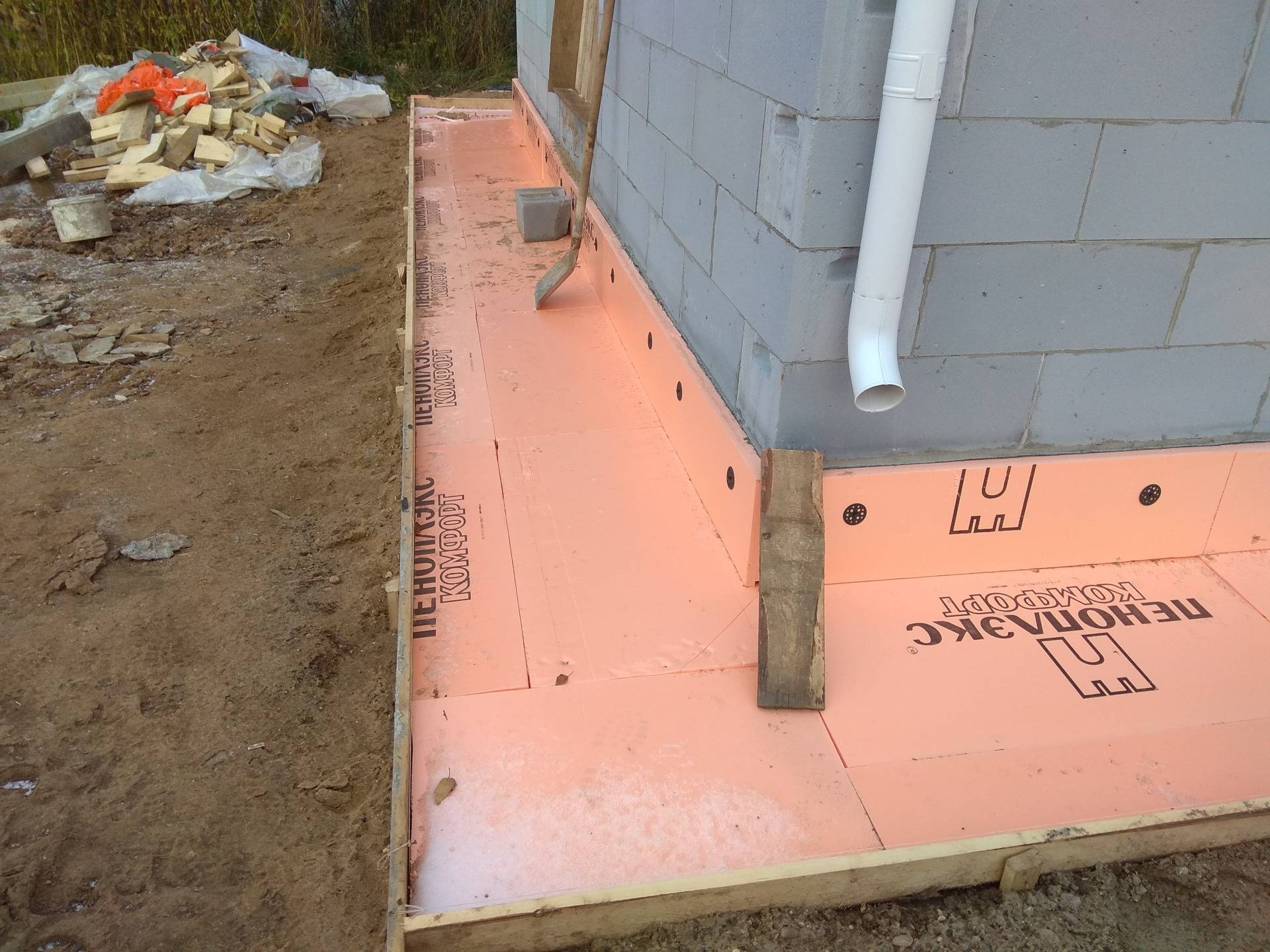

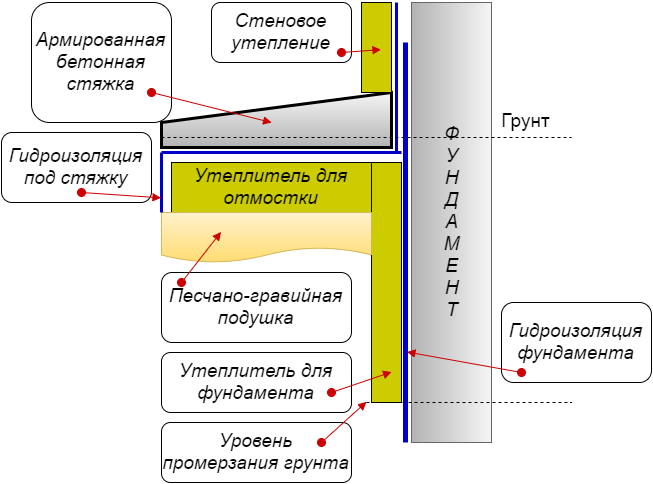

Этап третий: обустройство теплой отмостки и отделка цоколя
Когда штукатурка высохнет — траншею нужно засыпать. Засыпать можно землей из этой же траншеи, однако для лучшей теплоизоляции иногда используют песок или керамзит.
На этом этапе работа еще не окончена, так как теперь предстоит выполнить утепленную отмостку по периметру. Поэтому засыпаем траншею не полностью – на глубине порядка 30 сантиметров от перехода фундамента в цоколь нужно насыпать слой песка, толщиной примерно 10 см, тщательно его утрамбовать и выровнять.
Поверх песка укладывается гидроизол – укладывать нужно на всю ширину траншеи, листы должны закрывать угол примыкания фундамента к пирогу отмостки.
Как и при утеплении самого фундамента, стыки промазываются битумом (мастикой). Сверху размещаются листы утеплителя (пеноплекс или пенопласт), стыки обрабатываются клеем или монтажной пеной.
Теперь настал черед заливки бетонной стяжки, ее следует заливать с уклоном для отведения от цоколя ливневых и сточных вод.
После застывания стяжки необходимо отделать цокольную часть – на утеплитель крепятся декоративные панели, наносится штукатурка или используются иные материалы.
Утеплить фундамент самому или доверить работу профессионалам?
Итак, все процессы по утеплению фундамента дома снаружи пеноплексом вполне можно выполнить самостоятельно. Однако лучше обратиться за помощью к специалистам компании «Первый стройцентр Сатурн-Р», которые помогут правильно выбрать утеплитель, рассчитать требуемые характеристики, а также провести все работы согласно действующим нормам и правилам. Доверяя работы профессионалам, владелец дома может быть уверен в том, что утепленный фундамент будет надежно препятствовать проникновению холода, и прослужит долгие годы.
Может ли изоляция из пенопласта быть слишком толстой?
Много пены. Проектировщики первого сертифицированного здания Passivhaus в США, языкового института в Бемиджи, Миннесота, указали 16-дюймовый пенополистирол (EPS) под фундаментную плиту.Еще размышления энергетического ботаника
В США проектировщики ультрасовременных домов с суперизоляцией обычно рекомендуют укладывать изоляцию из жесткого пенопласта толщиной от 2 до 6 дюймов под жилые плиты. Для строителей, которые используют экструдированный полистирол (XPS), наиболее часто используемую изоляцию под плиты, это составляет от R-10 до R-30.
Как недавно сообщил Алекс Уилсон: «Эксперт по строительству Джо Лстибурек … утверждает, что для любого дома к северу от линии Мейсона-Диксона мы должны следовать «правилу 10-20-40-60» для значений R: R-10 ниже плиты перекрытия фундамента; Фундаментные стены Р-20; Стены домов R-40 и потолки или крыши R-60».
Однако по несколько неясным причинам строители Passivhaus устанавливают гораздо более толстые слои изоляции под плиты, чем большинство любителей суперизоляции.
Здания Passivhaus имеют очень толстую основу из пенопласта
Проектировщики Passivhaus используют получивший высокую оценку программный пакет, разработанный с помощью немецких физиков — Пакет планирования пассивного дома (PHPP). Программное обеспечение PHPP помогает проектировщикам определить, насколько толстой должна быть теплоизоляция, чтобы дом соответствовал стандарту Passivhaus. Среди ключевых требований стандарта: дом должен иметь максимальное годовое потребление тепловой энергии 15 кВтч на квадратный метр (4755 БТЕ на квадратный фут) и максимальное использование энергии источника для всех целей 120 кВтч на квадратный метр (11,1 кВтч на квадратный метр).
ступня).
Чтобы соответствовать стандарту, Катрин Клингенберг, основатель Института пассивного дома в США, установила 14-дюймовую изоляцию из пенополистирола (EPS) — 7 слоев 2-дюймовой пены (всего R-56) — под плитой своей дома в Урбане, штат Иллинойс. Waldsee Biohaus, языковой институт Passivhaus в Бемиджи, штат Миннесота, имеет 16 дюймов пенополистирола под фундаментной плитой.
Чем объясняются эти разные рекомендации?
Недавно я связался с инженером Джоном Штраубе в надежде удовлетворить свое любопытство по поводу удивительного несоответствия между рекомендациями североамериканских физиков и сторонников пассивного дома в отношении изоляции подплиты. Джон Штрауб — коллега Джо Лстибурека из Building Science Corporation,…
Подпишитесь на бесплатную пробную версию и получите мгновенный доступ к этой статье, а также к полной библиотеке премиальных статей GBA и детали конструкции.
Начать бесплатную пробную версию
Уже зарегистрированы? Войти
Избранные блоги
Размышления энергетического ботаника Посмотреть больше
Рассмотрение возможности использования энергии в жилых помещениях
Руководство по продукту Посмотреть больше
- г.
- г.
Как уменьшить потери тепла через фундаменты
Руководства по проектам изящного домостроения
Изоляция
Energy-Smart Details

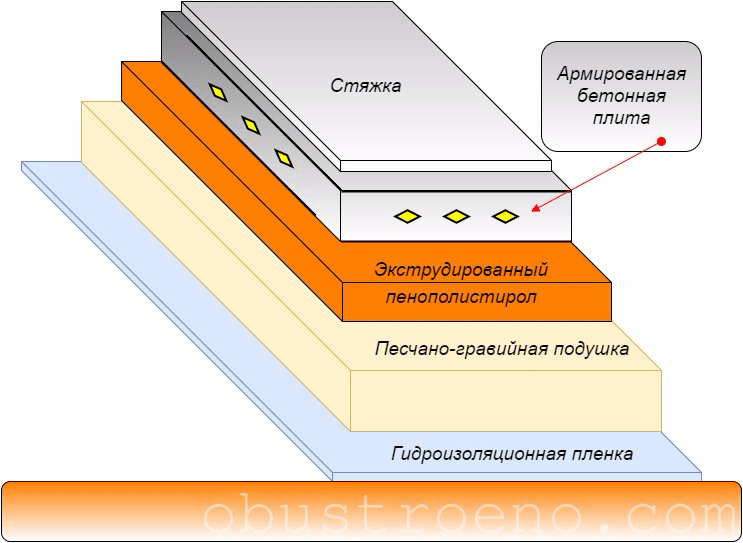

Заливка бетонной плиты поверх толстого слоя жесткого пенопласта является эффективным способом создания сверхизолированного фундамента.
Мартин Холладей Выпуск 257 — февраль/март 2016 г.
Некоторые типы фундаментов могут терять тепло через бетонное основание. К счастью, потери тепла через фундамент обычно незначительны, поэтому для большинства строителей вполне разумно игнорировать эту проблему. Количество тепла, проходящего через бетонный фундамент, зависит от глубины фундамента (неглубокие фундаменты теряют больше тепла, чем глубокие фундаменты), климата и целей строителя. Если цель состоит в том, чтобы соответствовать строгому стандарту, такому как пассивный дом, решение проблемы теплового моста может быть важным.
В фундаментах со стеновыми стенками, включая подвальные помещения, тепловые мосты через фундаменты можно решить путем установки изоляции на внутреннюю часть стенных стенок и включения непрерывного горизонтального слоя жесткого пенопласта под плиту. Для других типов фундамента, включая плиты на уровне грунта, может потребоваться установка жесткого пенопласта под фундаменты или их полное устранение.
Может ли пена поддерживать дом?
Инженеры говорят нам, что хорошие почвы должны выдерживать нагрузку 3000 фунтов на кв. фут (20,9фунтов на квадратный дюйм). Большинство марок изоляции из экструдированного полистирола (XPS), в том числе Owens Corning Foamular и Dow Styrofoam, имеют прочность на вертикальное сжатие 25 фунтов на квадратный дюйм. Это больше, чем многие грунты, которые обычно используются для поддержки фундамента и дома. Также можно заказать XPS высокой плотности или пенополистирол (EPS) с более высокой прочностью на сжатие (40, 60 или даже 100 фунтов на квадратный дюйм).
Ученый-строитель Джон Штраубе отмечает, что, когда жесткий пенопласт поддерживает нагрузку, он может страдать от «ползучести», типа сжатия, которое происходит медленно. «За 50 лет пенопласт может дать усадку на 10 %, — объясняет он. Однако до тех пор, пока ползучесть постоянна, здание, стоящее на пене, не должно пострадать. «Настоящая проблема не в решении; это дифференцированное урегулирование», — говорит Штраубе. Конечно, неравномерная осадка может повредить здание. Указанный производителем пенопласта показатель прочности на сжатие может не учитывать ползучесть, поэтому всегда полезно проконсультироваться с инженером-строителем, прежде чем проектировать опоры, которые сидят на пенопласте. Dow заявляет, что вертикальная прочность на сжатие измеряется при деформации 5% или при разрушении, в зависимости от того, что произойдет раньше. Чтобы снизить вероятность ползучести, ведущей к дифференциальной осадке, компания Dow рекомендует коэффициент безопасности 3:1. Например, если требуется давление 20 фунтов на квадратный дюйм, использование пены с давлением 60 фунтов на квадратный дюйм предотвратит проблему.
Несмотря на то, что жесткая пена может выдерживать больший вес на квадратный дюйм, чем отличная почва, местные чиновники могут быть не готовы дать согласие на использование жесткой пены под фундаментами. Если вы планируете спроектировать здание с пенопластом под фундаментом, будьте готовы к переговорам с местными властями.
Утепленный ростверк
Утепленный ростверк представляет собой несущую плиту на уровне земли с одинаковой толщиной, а не с утолщенным краем. Толщина бетона и список арматурных стержней рассчитаны на поддержку нагрузок, создаваемых стенами по периметру и любыми внутренними несущими стенами.
Формы пенополистирола, которые обычно используются для утепленных плитных фундаментов, напоминают большой прямоугольный лоток. В отличие от многих мелкозаглубленных фундаментов с защитой от промерзания, утепленный ростверк имеет сплошной горизонтальный слой жесткого пенопласта под всей плитой, а также вертикальную изоляцию по периметру плиты.
Изоляция по периметру часто собирается из блоков пенополистирола, которые защелкиваются друг на друга. После укладки бетона опалубки из пенопласта остаются на месте, как и опалубки из бетона с изоляцией. Утепленные плотные фундаменты обычно не имеют подземной изоляции, отходящей от фундамента (известной как изоляция крыла), и вместо этого зависят от глубокого слоя щебня, чтобы избежать морозного пучения.
Фундаменты с утепленными плитами были разработаны в Европе. Из-за растущего интереса к стандарту пассивного дома в Соединенных Штатах и Канаде компания Bygghouse из Нью-Джерси теперь распространяет формы плотов с теплоизоляцией в Северной Америке. Строители утепленных фундаментов также могут использовать обычные панели XPS или EPS, поддерживаемые съемными опалубками по периметру.
Из Fine Homebuilding # 257
