Глубина заложения ленточного фундамента дома


III. Упрощенный расчет монолитного малозаглубленного ленточного фундамента для стандартных случаев

Глубина заложения ленточного фундамента
Определяя глубину заложения ленточного фундамента, следует иметь в виду следующие принципиальные факторы:

  • Фундамент должен опираться на грунт с достаточной несущей способностью.
  • На глинистых грунтах фундамент должен прорезать слои, где возможны сезонные движения грунта из-за изменения режима влажности (влияние растительного покрова, кустарника, деревьев).
  • Фундамент должен прорезать слои, где возможны движения грунтов при замерзании.
  • Фундамент должен опираться на грунты, несущая cпособность которых не меняется при водонасыщении.
  • С увеличением глубины заложения фундамента, основание способно нести большие нагрузки.

Выбор рациональной глубины заложения фундаментов в зависимости от учета указанных выше условий рекомендуется выполнять на основе технико-экономического сравнения различных вариантов.  При требуемой большой глубине заложения ленточного фундамента возможно дешевле будет применить фундамент другого типа: свайный, свайно-ростверковый или поверхностный фундамент из монолитной железобетонной плиты. Максимальная экономически оправданная глубина заложения ленточного фундамента по английским рекомендациям  –

2,5 метра.
Минимальная глубина заложения мелкозаглубленного ленточного фундамента определяется глубиной промерзания грунта, степенью пучинистости грунта и высотой грунтовых вод. Чем больше в грунте воды и чем ближе она к поверхности (уровню планировки), чем больше глубина промерзания грунта, тем сильнее будут силы пучения, воздействующие на малозаглубленный фундамент снизу, по касательной и сбоку. Эти силы будут выталкивать малозаглубленный фундамент к поверхности, и будут сдавливать фундамент. Чтобы снизить степень воздействия этих сил, ленточный фундамент придется заглублять. Кроме заглубления на силы морозного пучения можно влиять утеплением грунта, полной или частичной заменой грунта, его уплотнением, водоотведением и дренированием.
Заложение ленточного фундамента  на глубину менее глубины сезонного промерзания грунтов возможно только при проведении "специальных теплотехнических мероприятия, исключающие промерзание грунтов" [пункт 2.29 СНиП 2.02.01-83, пункт 12.2.5 СП 50-101-2004].Втерриториальных строительных нормах ТСН МФ-97 Московской области указывается, что при проектировании и устройстве мелкозаглубленных фундаментов малоэтажных зданий рекомендуется “применение утеплителей, укладываемых под отмостку” с обязательной защитой их гидроизоляцией.
По строительным нормам Великобритании минимальная глубина заложения мелкозаглубленного ленточного фундамента на всех типах грунтов (кроме скального и глинистого) равняется 45 см BR 2010, A1/2, 2E4]. По отечественным нормам [п. 2.30 СНиП 2.02.01-83] минимальная глубина заложения ленточного фундамента составляет 50 см. На скальном грунте, при физической невозможности заглубления, ленточный фундамент может быть устроен прямо на поверхности без заглубления.  Минимальная глубина закладки мелкозаглубленного ленточного фундамента на глинистых (и других пучинистых) грунтах по британским нормам составляет
75 см
(оптимальная глубина заложения 90-100 см).

Таблица №15. Рекомендуемые минимальные глубины заложения ленточных фундаментов (Великобритания).


Грунт

Глубина заложения фундамента

Примечание

Скальный, каменистый грунт

45 см или менее

При невозможности заглубления фундамент может устраиваться по поверхности земли.

Глина

75 -100 см

Глубина заложения фундамента может быть увеличена при наличии близко растущих  деревьев.

Пески, супеси, суглинки

45-90 см



В «Рекомендациях по проектированию оснований и фундаментов на пучинистых грунтах» (Москва, 1972) указывается, что наиболее рациональным решением при проектировании фундаментов будет заложение ленточных фундаментов на глубину 0,5-0,6 м от планировочной отметки. При этом должны быть предусмотрены следующие инженерно-мелиоративные и строительно-конструктивные мероприятия, направленные на снижение потенциала пучинистости подлежащих грунтов.   Под ленточным фундаментом должна быть устроена песчаная подушка минимальной толщиной 20 см и максимальной – до трех размеров ширины фундамента. Рядом с фундаментом в траншее ниже песчаной подушки устроить систему дренажа с отводом воды в нижележащие песчаные слои или вниз по рельефу. Толщина засыпки пазух между фундаментом и грунтом должна составить не менее 20 см. Вокруг здания на ширину 2-3 м по поверхности уложить 10-15 см почвенный слой с уклоном от здания и посеять многолетние дернообразующие травы. При невозможности задернения поверхности грунта вокруг здания следует сделать отмостку шириной до 1 м.

В некоторых отечественных нормативных документах определено ограничение использование технологии малозаглубленного ленточного фундамента в климатических зонах с глубиной промерзания грунта свыше 1,7 метра. Также, в случае чрезмерной мягкости, возможной подвижности (пески, супеси, водонасыщенные грунты) и малой несущей способности поверхностных слоев почвы, глубина заложения мелкозаглубленного ленточного фундамента может быть увеличена до глубин достижения грунтов с хорошими несущими способностями и стабильными характеристиками.

Глубину заложения мелкозаглубленного ленточного фундамента допускается назначать независимо от расчетной глубины промерзания, если фундамент опираются на пески с подтвержденным отсутствием пучинистости. Другой возможностью отступить от привязки глубины заложения ленточного фундамента к глубине промерзания грунта являются " специальные теплотехнические мероприятия, исключающие промерзание грунтов" [Пункт 2.29 СНиП 2.02.01-83].

Таблица №16. Рекомендуемые минимальные глубины заложения ленточных фундаментов.*


Расчетная глубина промерзания условно непучинистого грунта

Расчетная глубина промерзания слабо пучинистого грунта твердой и полутвердой консистенции

Глубина заложения фундамента

до 2 метров

до 1 метра

0,5 м

до 3 метров

до 1,5 метров

0,75 м

Более 3 метров

от 1,5 до 2,5 м

1 м



от 2,5 до 3,5 м

1,5 м

* Таблица адаптирована на основании таблицы №2  п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»

То есть речь идет о горизонтальном утеплении грунта и вертикальном утеплении мелкозаглубленного ленточного фундамента в совокупности с постоянным поддержанием положительной температуры в доме. По нормам IBC/IRС-2012 R403.3, глубина фундамента может не достигать глубины промерзания, если грунт и фундамент утеплены, и в здании круглогодично поддерживается температура не менее 18 °С Наличие высоко стоящих грунтовых вод может внести свои коррективы в глубину заложения ленточного фундамента. При высоком уровне грунтовых вод вполне возможно, что мелкозаглубленный ленточный фундамент придется превращать в глубоко заглубленный ленточный фундамент. Для ориентира следует руководствоваться требованиями п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»:

Таблица  №17.   Глубина заложения фундаментов зданий  с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания. *




Грунты под подошвой фундамента, залегающие на глубину не менее нормативной глубины промерзания

Глубина заложения фундаментов в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания

Уровень глубины подземных вод выше уровня глубины промерзания грунта + 2 метра

Уровень глубины подземных ниже уровня глубины промерзания + 2 метра

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от глубины промерзания грунта

не зависит от глубины промерзания грунта

Пески мелкие и пылеватые

не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Супеси

не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Cуглинки, глины, а также крупно-обломочные грунты с пылевато-глинистым заполнителем

не менее глубины промерзания грунта

Не менее ½ глубины промерзания грунта

* Таблица адаптирована на основании таблицы №2  п.

2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»
Минимальные расстояния от границы промерзания грунта до уровня подземных вод, при котором грунтовые воды не оказывают влияния на увлажнение промерзающего грунта можно определить по следующей таблице:

Таблица №18. Минимальные расстояния от границы промерзания грунта до уровня подземных вод *


Наименование грунта

Значение минимального расстояния до уровня подземных вод, м

Глина с монтмориллонитовой и иллитовой основой

3,5

Глины с каолинитовой основой

2,5

Суглинки пылеватые

2,5

Суглинки

2,0

Супеси пылеватые

1,5

Супеси

1,0-1,3

Пески пылеватые

1,0

Пески мелкие

0,8

* Таблица адаптирована с упрощениями на основании таблицы №3  ВСН 29-85 «Проектирование мелкозаглубленных фундаментов на пучинистых грунтах».

Если грунт на вашем участке пучинистый и грунтовые воды стоят высоко, то целесообразно подумать о применении другого типа фундамента: свайного или свайно-ростверкового (свайный фундамент с несущими балками). Такой фундамент не боится ни морозного пучения, ни высокого грунтовых вод.

Стоп-халтура! Под свайным фундаментом понимаются бетонные сваи на опорных площадках, сваи ТИСЭ, буронабивные сваи, или винтовые сваи большого диаметра промышленного производства из толстостенной оцинкованной или нержавеющей стальной трубы. Для жилых зданий предлагаются винтовые сваи с несколькими уровнями лопастей для увеличения несущей способности и предупреждения просадки свай. Такие сваи могут быть установлены только механизированным способом. Тонкостенные (4 мм) винтовые сваи из бывшей в употреблении трубы, диаметром 10 см из неоцинкованной стали, с кустарно приваренными лопастями, закручиваемые в землю ручным сбособом, подойдут только для неответственных сооружений  типа времянок, небольших садовых домиков, беседок, гульбищ, дек, настилов, сараев, туалетов и заборов.

Глубина заложения малозаглубленного ленточного фундамента

Материал из книги "Мелкозаглубленный ленточный фундамент" (СПб, 2012).

В данной статье представлена информация по расчету заглубления ленточного фундамента в грунт исходя из пучинистости грунтов, уровня грунтовых вод и глубины промерзания грунта зимой. В продолжении статьи рассказывается о выборе ширины ленточного фундамента исходя из размеров и вида дома.

Мелкозаглубленный ленточный фундамент является одним из самых широко распространенных видов фундаментов для частного дачного строительства. Мелкозаглубленные монолитные ленточные фундаменты более экономичны и просты в исполнении, по сравнению с затратными глубокозаглубленными ленточными фундаментами – “подземными стенами”, которые для надежности зарывают в землю на глубины, превышающие нормативные глубины промерзания грунта зимой в каждой конкретной климатической зоне.



Мелкозаглубленный монолитный ленточный фундамент состоит из непрерывной полосы армированного бетона, которая распологается центрирванно под несущими стенами или конструкциями дома. Мелкозаглубленный ленточный фундамент воспринимает нагрузку от дома и перераспределяет ее на грунт, не вызывая его дополнительного уплотнения. Несущая способность грунта должна быть больше нагрузок на единицу площади, передваемых мелкозаглубленным ленточным фундаментом от постройки.

Мелкозаглубленный ленточный фундамент лучше всего устраивать на непучинистых и слабо пучинстых однородных грунтах, с низким уровнем грунтовых вод, на расстоянии от крупных деревьев равном их высоте, на неподтапливаемых территроиях в радонобезопасных районах.

Мелкозаглубленный ленточный фундамент запрещено строить на биогенных органических грунтах (торф, сапорпель, ил), и не рекомендуется строить на неоднородных слоях грунтов, на стыке разных подлежащих грунтов, на чрезывачнойно пучинстых грунтах (пластичный глинистый водонасыщенный грунт, водонасыщенные пылеватые пески), на подтапливаемых территроиях и на участках с очень высоким уровнем грунтовых вод.

Основные геометрические параметры и конфигурация мелкозаглубленного ленточного фундамента зависят от воспринимаемой нагрузки от здания, от свойств грунта (несущая способность, дренажные свойства, пучинстость), климатических условий (глубина промерзания грунта) и применяемых для стротельства фундамента материалов. Перед расчетом ленточного фундамента рекомендуется провести инженерно-геологическое исследование грунта.

Рассмотрим как рассчитать основные параметры ленточного мелкозаглубленного фундамента: глубину заложения фундамента, высоту над землей и ширину ленты.



Глубина заложения мелкозаглубленного ленточного фундамента

Минимальная глубина заложения мелкозаглубленного ленточного фундамента определяется глубиной промерзания грунта, степенью пучинстости грунта и высотой грунтовых вод. Чем больше в грунте воды ближе к поверхности (уровню планировки) и чем больше глубина промерзания грунта, тем сильнее будут силы пучения, воздействующие на мелкозаглубленный фундамент снизу, по касательной и сбоку. Эти силы будут выталкивать мелкозаглубленных фундамент к поверхности и будут сдавливать фундамент. Чтобы снизить степень воздействия этих сил ленточных фундамент придется заглублять. Кроме заглубления на силы морозного пучения можно влиять утеплением грунта, устройством несъемной утепленной опалубки фундамента, полной или частичной заменой грунта, его уплотнением, водоотведением и дренированием.

По строительным нормам Великобритании минимальная глубина заложения мелкозаглубленного ленточного фундамента на всех типах непучинистых и малопучинстых грунтов (кроме скального и глинистого) равняется 45 см (The Building Regulations 2010, A1/2, 2E4 - Британские строительные нормы, 2010 год, A1/2, 2E4). На скальном грунте, при физической невозможности заглубления, ленточный фундамент может быть устроен прямо на поверхности без заглубления.  Минимальная глубина закладки мелкозаглубленного ленточного фундамента на глинистых (и других пучинистых) грунтах по Британским нормам составляет 75 см (оптимальная глубина заложения 90-100 см).
В случае чрезмерной мягкости, возможной подвижности (пески, супеси, водонасыщенные грунты ) и малой несущей способности поверхностных слоев почвы, глубина заложения мелкозаглубленного ленточного фундамента может быть увеличена до глубин достижения грунтов с хорошими несущими способностями и стабильными характеристиками. Максимальная разумная и экономически оправданная глубина заложения ленточного фундамента – 2,5 метра.

Глубину заложения мелкозаглубленного ленточного фундамента допускается назначать независимо от расчетной глубины промерзания, если фундамент опираются на пески с подтвержденным отсутствием пучинистости. Другой возможностью отступить от привязки глубины заложения ленточного фундамента к глубине промерзания грунта являются " специальные теплотехнические мероприятия, исключающие промерзание грунтов". (Пункт 2.29 СНиП 2.02.01-83 «Основания зданий и сооружений»). То есть горизонтальное утепление грунта и вертикальное утепление мелкозаглубленного ленточного фундамента. Ориентиром из отечественных норм глубин заложения мелкозаглубленного фундамента может служить нижеследующая таблица:

Таблица №1. Рекомендуемые минимальные глубины заложения ленточных фундаментов СНиП II-Б.1-62


Расчетная глубина промерзания условно непучинистого грунта

Расчетная глубина промерзания слабо пучинстого грунта твердой и полутвердой консистенции

Глубина заложения фундамента

до 2 метров

до 1 метра

0,5 м

до 3 метров

до 1,5 метров

0,75 м

Более 3 метров

от 1,5 до 2,5 м

1 м



от 2,5 до 3,5 м

1,5 м

Наличие высоко стоящих грунтовых вод может внести свои коррективы в глубину заложения ленточного фундамента. При высоком уровне грунтовых вод вполне возможно, что мелкозаглубленный ленточный фундамент придется превращать в глубокозаглубленный ленточный фундамент. Для ориентира следует руководствоваться требованиями п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений». Мы приводим ниже таблицу требованиями к глубине заложения фундамента:

Таблица №2. Глубина заложения фундаментов зданий  с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания. *


Грунты под подошвой фундамента, залегающие на глубину не менее нормативной глубины промерзания

Глубина заложения фундаментов в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания

Уровень глубины подземных вод выше уровня глубины промерзания грунта + 2 метра

Уровень глубины подземных ниже уровня глубины промерзания + 2 метра

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от глубины промерзания грунта

не зависит от глубины промерзания грунта

Пески мелкие и пылеватые

 не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Супеси

не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Cуглинки, глины, а также крупно-обломочные грунты с пылевато-глинистым заполнителем

не менее глубины промерзания грунта

Не менее ½ глубины промерзания грунта

* Таблица адаптирована на основании таблицы №2  п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»

Если грунт на вашем участке пучинистый и грунтовые воды стоят высоко, то самое время подумать о применении другого типа фунадмента: свайно-ростверкового фундамента (свайный фундамент с несущими балками). Такой фундамент не боится ни морозного пучения, ни высокого грунтовых вод. Глубина промерзания грунта в России:

Таблица №3 Нормативная глубина сезонного промерзания грунтов (м)

Суглинки, глины

Мелкие пески

Средние и крупные пески

Каменистый грунт

Москва

1,35

1,64

1,76

2,00

Владимир

1,44

1,75

1,87

2,12

Тверь

1,37

1,67

1,79

2,03

Калуга, Тула

1,34

1,63

1,75

1,98

Рязань

1,41

1,72

1,84

2,09

Ярославль

1,48

1,80

1,93

2,19

Вологда

1,50

1,82

1,95

2,21

Нижний Новгород, Самара

1,49

1,81

1,94

2,20

Санкт Петербург. Псков

1,16

1,41

1,51

1,71

Новгород

1,22

1,49

1,60

1,82

Ижевск, Казань, Ульяновск

1,70



1,76



Тобольск, Петропавловск

2,10



2,20



Уфа, Оренбург

1,80



1,98



Ростов-на- Дону, Астрахань

0,8



0,88



Пенза

1,40



1,54



Брянск, Орел

1,00



1,10



Екатеринбург

1,80



1,98



Липецк

1,20



1,32



Новосибирск

2,20



2,42



Омск

2,00



2,20



Сургут

2,40



2,64



Тюмень

1,80



1,98



Высота ленточного фундамента

Максимальная высота надземной части монолитного мелкозаглубленного ленточного фундамента при внутреннем заполнении ограниченного лентой пространства грунтом (песком) для устройства полов (перекрытий) по грунту должна быть равна четырем размерам ширины ленточного фундамента.

Высота фундамента над землей = 4 x  Ширина фундамента

Надземная часть монолитного мелкозаглубленного ленточного фундамента не может быть больше его подземной части, но может быть сколь угодно меньше подземной части фундамента. Самым распространенным вариантом является глубина заложения монолитного мелкозаглубленного ленточного фундамента и его высота над землей по 45-50 см (если позволяют условия подлежащих грунтов).

Высота надземной части фундамента меньше либо равна его подземной части.
В большинстве случаев при наличии подпола, в ленточном фундаменте требуются продухи для вентиляции подпола.

Длина здания на ленточном фундаменте
Протяженные здания следует разрезать по всей высоте на отдельные отсеки, длина которых принимается: для слабопучинистых грунтов до 30 м, среднепучинистых - до 25 и, сильнопучинистых - до 20 м, чрезмерно пучинистых - до 15 м. (ВСН 29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах» )

Читать дальше про расчет

ширины монолитного мелкозаглубленного ленточного фундамента

Подвал или погреб в доме с ленточным фундаментом

Заложение фундамента дома: определение различных показателей

Как минимум одной четвертой всех затрат на строительство дома является стоимость закладки фундамента. Исправление всех обнаруженных недочетов может значительно вывести расходы за рамки бюджетной сметы. Кроме того, чем выше находится основание, тем понадобится меньше строительных материалов. Поэтому большое значение имеет ответственное отношение к расчетам глубины заложения.

Определение

Учитывают следующие факторы:

  • характер грунтов;
  • уровень грунтовых вод;
  • степень промерзания;
  • массивность и долговечность будущего здания;
  • конструктивные особенности строения (наличие подвалов и примыкающих построек).

Зная эти показатели, можно определить какая должна быть глубина фундамента для одноэтажного деревянного дома и для капитального многоуровневого здания. Нижнюю часть каменных одноэтажных построек, которые не имеют динамических нагрузок, и двухэтажных в условиях промерзания почвы до 70 см можно заменять подушкой из щебня, гравия, средне- и крупнозернистого песка. Но её основание должно быть выше грунтовых вод.

Определение и расчет глубины заложения ленточного фундамента происходит на основе сравнения возможных решений конструкции, сметной стоимости и технических характеристик. Выбор должен учитывать все особенности строительства здания на разных типах основания.

Также следует учитывать пучинистость, просадочность и другие состояния грунта, сейсмичность района и рельеф местности.

Расчет глубины промерзания

В России для каждой географической местности определены нормативы промерзания, где в зимний сезон температура составляет от 0 до -1 °C. Точкой расчета является среднее значение данных по наблюдениям за несколько лет:

  • Москва и Подмосковье, Санкт-Петербург, Новгород, Тверь, Воронеж – норматив находится в пределах 140-160 см,
  • Кострома, Нижний Новгород, Чебоксары, Саратов, Пенза – 150 см;
  • Минск, Киев, Ростов-на-Дону, Астрахань – 100 см,
  • Великие Луки, Курск, Волгоград, Смоленск, Псков, Харьков – 120 см;
  • Ульяновск, Самаре, Вятка, Казань, Ижевск – 170 см;
  • Восточные и северные области Украины – до 100 см, южные – 60 см, остальные – 80 см.

Для отапливаемых зданий расчетная величина на 10-30% меньше нормативной в зависимости от расположения полов (на грунте, на лагах или балках). Помимо географического положения местности, промерзание определяется уровнем грунтовых вод. Причиной промерзания является повышенная влажность и минусовая температура. [note]Нормативную глубину промерзания определяют по формуле:

H = k*M,

  • K – коэффициент грунта,
  • М – сумма значений среднемесячных температур ниже нуля.

Для глины k равен 0,23, супеси – 0,28, песка – 0,3, крупнообломочных – 0,34. Абсолютные значения отрицательных зимних температур указаны в СНиПе на основания.[/note]

Уровень грунтовых вод

Уровень грунтовых вод (УГВ) зависит от типа местности. Так, на ровных участках они распространены по всей площади практически на одинаковой глубине, а в пониженной части местности располагаются ближе к поверхности грунта. Данные об уровне их залегания требуют точной оценки поскольку ими будет определяться глубина котлована под фундамент. Существует два способа определения грунтовых вод:

  1. Анализ уровня воды в колодцах.
  2. Бурение скважин.

Первый метод считается более точным, поскольку в колодцах, вырытых от 5 до 15 м вглубь, статичный уровень воды равен УГВ в этой местности. Второй метод подразумевает бурение скважины 2-2,5 м. Его выполняют при помощи садового бура, а далее наблюдают скопление воды. Если дно остаётся сухим, то воды залегают на большой глубине и не представляют опасности. Самое удачное время для определения УГВ – весна, когда его значение самое высокое. На заболоченных территориях УГВ составляет менее 1 м. Если мелкие впадины залиты водой, то уровень находится выше поверхности грунта. В засушливые периоды он понижается, а в дождливые повышается. Колебания составляют от 0,5-2 м. Если от 3 до 5 м от поверхности грунтовые воды не обнаружены, то определять их залегание не обязательно, поскольку они никак не влияют на строительство фундаментов или погребов.

Минимальная глубина

Минимальная величина заложения зависит от вида фундамента и типа грунта. Так для мелкозаглубленного ленточного она определяется степенью промерзания почвы, пучинистостью и УГВ. Чем ближе к поверхности грунтовые воды и больше промерзает грунт, тем сильнее силы пучения, которые воздействуют на конструкцию снизу, сбоку и по касательной. Они выталкивают и сдавливают мелгозаглубленный фундамент. Поэтому существуют различные стандарты заглубления. Минимальная глубина заложения фундамента для двухэтажного дома без подвала не должна быть меньше полуметра от поверхности при условии, если здание расположено не на скальном грунте. В сооружениях с подвалами это значение принимается за 0,5 м относительно пола. На плотных (утрамбованных) грунтах допускается приравнивать глубину заложения к высоте подготовке под полы. В зависимости от степени промерзания грунтов СНиП 2-Б.1-62 проводит следующую градацию рекомендуемых минимумов:

Промерзание условно непучинистых грунтов (расчетная)

Промерзание твердых и полутвердых слабопучинстых грунтов (расчетная)

Глубина

Более 3 м

от 1,5 до 2,5 м

1 м

от 2,5 до 3,5 м

1,5 м

до 3 метров

до 1,5 метров

0,75 м

До 2 м

до 1 метра

0,5 м

Как определить глубину заложения фундамента

Уже на этапе оценки характера грунта стоит задуматься над тем, какой будет глубина заложения фундамента. От этого зависит не только объем земляных работ, но и будущие затраты на строительные материалы. В этой статье мы поговорим о том, на какую глубину копать фундамент, от чего стоит отталкиваться при выборе конкретных параметров будущего основания дома. При этом будем руководствоваться нормативным документом СНиП 2.02.01–83, с которым советуем ознакомиться и нашим читателям.

Определение глубины фундамента под дом

Если еще недавно большинство индивидуальных застройщиков стремилось к возведению загородных домов, в проекте которых обязательно должен был быть либо подземный гараж, либо подвал (что уже само по себе требовало большого заглубления фундамента), то сегодня переплачивать за такое удовольствие 15-20 тыс. $ мало кому хочется. Допустим, что с большой высотой фундамента над землей можно смириться – все-таки уже часть надземной постройки, а вот зарывать деньги в землю не всегда хочется. Поэтому в большинстве случаев все сводится к заглублению фундамента на достаточную минимальную глубину. От чего она зависит?

Что учитывается при расчете глубины заложения фундамента

Все тот же СНиП 2.02.01–83 определяет, на что стоит обращать внимание при выборе глубины заложения фундамента под дом:

  • в первую очередь, на проект строящегося дома. Например, стоит рассчитать нагрузку на фундамент со стороны дома. О том, как это сделать, мы писали в этой статье;
  • конечно же, самого пристального внимания требует грунт на стройплощадке, глубина промерзания грунта (ГПГ), а также уровень грунтовых вод (УГВ), который меняется сезонно;
  • если рядом с уже построенным зданием планируется возведение иной постройки, то нужно руководствоваться иными правилами выбора глубины заложения основания. В статье «Фундамент для пристройки к дому» этот вопрос изложен достаточно подробно. Так же придают немалое значение глубине прокладки инженерных коммуникаций, которые не должны быть расположены ниже подошвы фундамента;
  • многое зависит от рельефа территории, на которой находится стройплощадка

Расчет нормативной глубины сезонного промерзания грунта

В принципе, рассчитывать нормативную ГПГ вовсе необязательно. Можно, например, воспользоваться информацией, представленной на рисунке ниже и с достаточной степенью точности вычислить ГПГ для вашего участка.

А можно пойти по более сложному пути и воспользоваться следующей формулой:

d1=d0√M, где
d1 – искомое значение нормативной сезонной ГПГ;
d0 – величина, которая зависит от характера грунта. Так, для скальных и крупнообломочных грунтов она принимает значение 0,34 м, для крупных и средних песков – 0,3, для супесей и мелких песков – 0,28, для глин и суглинков – 0,23;
M – коэффициент, принимающий значение модуля среднемесячной отрицательной температуры за зиму. Например, в декабре средняя температура составила -10 °С, в январе – -16 °С, в феврале – -18°С. Тогда наш коэффициент М примет значение 14,7.
Для глинистого грунта, используя значение коэффициента М, полученное ранее, получаем:
d1=0,23×√14,7=0,88 м

Величина расчетной ГПГ

Однако полученное значение нормативной ГПГ не учитывает влияние теплового режима отапливаемого сооружения. А ведь в половине случаев загородная недвижимость используется и в зимнюю пору. Для расчета более точного значения ГПГ вводят соответствующий коэффициент, величина которого зависит от ряда факторов (см. таблицу ниже).

Тогда величина расчетной ГПГ будет определяться по следующей формуле:
d=k×d1
Обращаем ваше внимание, что для неотапливаемых зданий коэффициент k принимают равным 1,1. Это актуально для дачных построек и бань, которые используются только в теплую пору.

Глубина заложения фундамента в зависимости от УГВ и ГПГ

Глубина заложения фундаментов для наружных типов определяется от уровня планировки по таблице, представленной ниже. При этом учитывается значение расчетной ГПГ и УГВ.

В отдельных случаях, когда определено, что грунт на участке не отличается пучинистыми свойствами, например, на стройплощадке скальный или песчаный грунт, глубина заложения фундамента определяется исходя из проекта дома (с подвалом или без). В целом, даже для пучинистых грунтов можно обеспечить такие условия, что зимой почва под домом промерзать не будет и, соответственно, не будет никаких отрицательных последствий для сооружения.

То, на какую глубину «копать фундамент», зависит по большей части от характера грунта. На рисунке выше мы изобразили различные варианты заглубления, которые применяют на практике в индивидуальном строительстве. После того как выкопаете шурфы и исследуете грунт, сможете выбрать наиболее подходящий для вас вариант строительства основания дома, определить, какой будет высота и ширина фундамента.

Загрузка...

Минимальная глубина заложения фундамента. Точный расчёт — удачный результат. Выясняем оптимальную глубину заложения ленточного фундамента

Расчет мелкозаглубленного ленточного фундамента для дома своими руками

В третьем случае пески имеют в своем составе различные частицы и могут быть крупными, средними, гравелистыми или пылеватыми. Данный грунт достаточно быстро сжимается и в дальнейшем больше не меняет своего объема, что говорит о хорошей несущей способности. Так можно отметить, что чем крупнее частицы песка, тем лучше он будет выдерживать нагрузку, передаваемую от фундамента, и глубина заложения фундамента на песках обычно составляет от 40 до 70 см.

В четвертом случае, следует сказать, что такие грунты являются наиболее сложными.

В зависимости от своего состава, глинистые грунты могут быть пучинистыми в той или иной мере, что сказывается на несущей способности.

Такие грунты способны размываться водой и очень легко сжимаются под нагрузкой в течение длительного времени, что говорит об очень длительном этапе усадки уже готового строения.

Ленточный фундамент, самый популярный подвид. Причины понятны. Он прост, надёжен и его можно возвести, без особых машин и механизмов. Вот об этом и речь.

Очень важно при выборе глубины заложения фундамента учитывать вид грунта и его пучинистость, поскольку силы пучения, действующие на фундамент, который будет расположен выше уровня промерзания грунта, будут стараться вытолкнуть его на поверхность, а при неравномерности воздействия могут даже сломать фундамент.

Очень важно при выборе глубины заложения грунта учитывать и глубину грунтовых вод. Как правило, фундамент закладывают как минимум выше на 50 см от уровня вод и очень редко ниже него. Однако в последнем случае очень важно делать дренажную систему и принудительную откачку вод.

Инженерно-геологические исследования почвы

Помимо вышесказанного, глубина закладки фундамента также зависит и от того, будет ли в доме использоваться подвал. Так если подвал предусмотрен, то глубина фундамента должна быть на 40 см больше уровня пола подвала. Однако при этом очень важно чтобы глубина фундамента была выше уровня грунтовых вод и ниже глубины промерзания.

Также немаловажно при закладке фундамента, делать дренажную подушку из песка и гравия, толщина которой составляет около 20 см. Материал из книги "Мелкозаглубленный ленточный фундамент" СПб, Мелкозаглубленный монолитный ленточный фундамент состоит из непрерывной полосы армированного бетона , которая распологается центрирванно под несущими стенами или конструкциями дома. Мелкозаглубленный ленточный фундамент воспринимает нагрузку от дома и перераспределяет ее на грунт, не вызывая его дополнительного уплотнения.

Несущая способность грунта должна быть больше нагрузок на единицу площади, передваемых мелкозаглубленным ленточным фундаментом от постройки.

Мелкозаглубленный ленточный фундамент лучше всего устраивать на непучинистых и слабо пучинстых однородных грунтах , с низким уровнем грунтовых вод, на расстоянии от крупных деревьев равном их высоте, на неподтапливаемых территроиях в радонобезопасных районах. Мелкозаглубленный ленточный фундамент запрещено строить на биогенных органических грунтах торф, сапорпель, ил , и не рекомендуется строить на неоднородных слоях грунтов , на стыке разных подлежащих грунтов, на чрезывачнойно пучинстых грунтах пластичный глинистый водонасыщенный грунт, водонасыщенные пылеватые пески , на подтапливаемых территроиях и на участках с очень высоким уровнем грунтовых вод.

Основные геометрические параметры и конфигурация мелкозаглубленного ленточного фундамента зависят от воспринимаемой нагрузки от здания, от свойств грунта несущая способность, дренажные свойства, пучинстость , климатических условий глубина промерзания грунта и применяемых для стротельства фундамента материалов. Перед расчетом ленточного фундамента рекомендуется провести инженерно-геологическое исследование грунта.

Какой глубины должен быть фундамент

Рассмотрим как рассчитать основные параметры ленточного мелкозаглубленного фундамента: глубину заложения фундамента, высоту над землей и ширину ленты. Минимальная глубина заложения мелкозаглубленного ленточного фундамента определяется глубиной промерзания грунта, степенью пучинстости грунта и высотой грунтовых вод. Чем больше в грунте воды ближе к поверхности уровню планировки и чем больше глубина промерзания грунта, тем сильнее будут силы пучения, воздействующие на мелкозаглубленный фундамент снизу, по касательной и сбоку.

Эти силы будут выталкивать мелкозаглубленных фундамент к поверхности и будут сдавливать фундамент.

Материал из книги "Мелкозаглубленный ленточный фундамент" СПб, Мелкозаглубленный монолитный ленточный фундамент состоит из непрерывной полосы армированного бетона , которая распологается центрирванно под несущими стенами или конструкциями дома. Мелкозаглубленный ленточный фундамент воспринимает нагрузку от дома и перераспределяет ее на грунт, не вызывая его дополнительного уплотнения. Несущая способность грунта должна быть больше нагрузок на единицу площади, передваемых мелкозаглубленным ленточным фундаментом от постройки.

Чтобы снизить степень воздействия этих сил ленточных фундамент придется заглублять. Кроме заглубления на силы морозного пучения можно влиять утеплением грунта, устройством несъемной утепленной опалубки фундамента , полной или частичной заменой грунта, его уплотнением, водоотведением и дренированием. На скальном грунте, при физической невозможности заглубления, ленточный фундамент может быть устроен прямо на поверхности без заглубления.

Вам также может быть интересно:

Минимальная глубина закладки мелкозаглубленного ленточного фундамента на глинистых и других пучинистых грунтах по Британским нормам составляет 75 см оптимальная глубина заложения см. В случае чрезмерной мягкости, возможной подвижности пески, супеси, водонасыщенные грунты и малой несущей способности поверхностных слоев почвы, глубина заложения мелкозаглубленного ленточного фундамента может быть увеличена до глубин достижения грунтов с хорошими несущими способностями и стабильными характеристиками.

Максимальная разумная и экономически оправданная глубина заложения ленточного фундамента — 2,5 метра. Чем больше воды в грунте и чем ближе она к поверхности, тем сильнее будет сила пучения и большей будет глубина промерзания.

Глубина заложения фундаментов

Эти силы будут выталкивать фундамент на поверхность, тем самым сдавливая его. Чтобы снизить действие этих сил, фундамент нужно заглубить.

Также можно уменьшить силы пучения, если утеплить грунт с помощью сооружения специальной утепленной опалубки для основания. Еще можно частично или полностью сменить грунт, дренировать его, уплотнить или создать систему водоотведения.

Глубина заложения фундамента на непучинитых грунтах

По нормам СНиП, минимальная глубина заложения фундамента является разной для каждой страны. Если фундамент просто невозможно заглубить, то тогда его можно устроить прямо на поверхности, то есть без заглубления.

Чтобы соорудить качественный и долговечный фундамент, недостаточно знать, как рассчитать глубину заложения, нужно еще выполнить качественные работы по самому строительству. Следует помнить, что глубина заложения фундамента внутренней стены отапливаемого помещение необходимо рассчитывать без учета глубины промерзания грунта.

Глубину заложения основания в зданиях с неотапливаемыми подвалами рассчитывают, начиная от пола помещения. Она должна быть равной глубине промерзания, которая получилась по расчетам.

Минимальная глубина фундамента

Глубину заложения ленточного фундамента определяют с учетом некоторых факторов. Например, это геологические и гидрогеологические условия участка, величина и тип нагрузок, которые действуют на основания, а также конструктивные особенности самого здания. Еще нужно учитывать особенности климата региона, а именно возможность пучения грунта в процессе промерзания, возможные осадки и набухание при попадании влаги. Необходимо следовать нескольким правилам, чтобы правильно определить глубину заложения фундамента, в зависимости от геологических и гидрогеологических условий.

Несущий слой грунта рекомендуется выбирать с учетом физического состояния, напластования поверхности и устойчивости основания.

А также способа сооружения фундамента и размеров предельных осадок. Еще следует предусмотреть врезку основания в несущий слой на величину см. Для предотвращения водоотлива и сохранения первичной структуры грунта, фундамент нужно закладывать выше уровня грунтовой воды.

При строительстве частных домов или коттеджей, очень важным этапом является возведение фундамента. Так наиболее часто используется ленточный фундамент, который может быть различной глубины заложения это то расстояние, которое определяется от поверхности земли до нижней части подошвы основания. От того насколько заглубленным будет фундамент зависит его несущая способность и долговечность. Рассмотрим, как правильно определить глубину заложения ленточного фундамента, и от каких факторов она зависит. Перед тем как начинать строительство фундамента, необходимо провести геологические исследования и инженерно-технические расчеты.

Во время оценивания грунтовых вод, перед началом промерзания, следует учитывать возможность появления верховодки, которая чаще всего возникает в дождливую осень.

глубина заложения фундамента - расчет глубины

Содержание:





При обустройстве основания для дома нужно сначала провести необходимые расчеты. Так глубину определяют, основываясь на конкретных факторах. Важно учитывать, как проходят грунтовые воды, и как промерзает почва. Нужно ознакомиться со всеми особенностями, которые определяют фундамент мелкого заложения и глубокого, чтобы выполнить работу качественно.

Самые распространенные ошибки совершаемые при устройстве МЗЛФ

Мелкозаглубленный ленточный фундамент устанавливается на небольшой глубине, благодаря чему и получил свое название. Это удобный вариант при монтаже, но достаточно часто люди допускают элементарные ошибки при строительстве МЗЛФ.

Распространенные ошибки:

  1. Обустройство фундамента без расчета. Чтобы определить размер основания, нужно предварительно рассчитать все параметры.
  2. Бетонная заливка без предварительного обустройства песчано-гравийной подушки. Из-за этого земля прилегает к основанию и деформирует его.
  3. Неправильное армирование. Нарушения могут наблюдаться как в выборе материала, так и в установке.
  4. Прерывание строительства. Нельзя оставлять фундамент незавершенным на зиму. Нужно обустроить основание за один сезон.

Эти элементарные ошибки можно легко предотвратить. Достаточно обратиться к профессионалам, которые быстро и качественно выполнят работу. Самостоятельно заложить фундамент без опыта и знаний будет сложно.

Как рассчитать мелкозаглубленный фундамент ленточного типа

Расчет глубины заложения фундамента выполняется с учетом веса дома и сопротивления почвы. Земля должна выдерживать массу строения, которая передается ей через основание.

Именно на грунт припадает вес всего дома, а не на фундамент, как некоторые ошибочно предполагают.

Самостоятельно выполнить заложение фундамента расчет достаточно сложно. Лучше доверить эту работу профессионалам. Также можно воспользоваться онлайн программами и специальными калькуляторами. Проблема расчетов в том, что требуются геолого-геодезические исследования. Это не бесплатная процедура, которую качественно сможет выполнить архитектор, который и проектирует дом.

Некоторые владельцы не выполняют никаких изысканий. Выбор оптимальных показателей они проводят по таблицам. Главное знать материалы, которые используются для строительства, и рыхлость почвы. Фундаменты глубокого заложения используются для пучинистого грунта. Для нормальной земли основания можно заглублять неглубоко.

Типы конструкций мелкозаглубленного фундамента

Мелкозаглубленный фундамент бывает монолитным и сборным. Ленточное основание рекомендуется выполнять по монолитной технологии. Для сборной конструкции потребуется сделать единый армирующий пояс.

Разновидности фундамента по типу сечения:

  • Прямоугольные;
  • В форме буквы «Т».

Первый вариант обладает меньшей несущей способностью. Его обычно используют для каркасных домов. Для больших коттеджей лучше использовать основание в форме буквы «Т». Этот фундамент обладает более широким основанием, что позволяет выдержать большие нагрузки.

Нормы глубины установки МЗЛФ

Для правильного обустройства фундамента нужно выбрать оптимальную глубину заложения основания. Мелкозаглубленный фундамент для дома не закладывают глубоко. Обычно основание не достает уровня промерзания грунта.

Глубокая установка может стать причиной морозного пучения. Влага в грунте замерзает и начинает давить на конструкцию, деформируя ее. В основании появляются трещины. Именно поэтому фундамент мелкозаглубленный актуально использовать для непучинистой земли. Показатель глубины установки зависит от уровня промерзания.

Глубина заложения основания:

  1. Если уровень промерзания находится на глубине 2 м, то фундамент закладывается на глубине 50 см;
  2. Когда промерзание составляет 3 м, то глубина заложения составляет 75 см;
  3. Если уровень промерзания превышает 3 м, то фундамент закладывается на глубине 1 м.

При строительстве требуется учитывать уровень грунтовых вод. При их близком расположении к почве лучше отдать предпочтение глубокой закладке фундамента.

Минимальная глубина в зависимости от типа и глубины промерзания грунта

Заложение фундамента на определенную глубину выполняется с учетом многих факторов. Придется оттолкнуться и от минимальных норм заглубления основания. Наименьшие показатели определяются уровнем промерзания почвы, расположением грунтовых вод, коэффициента пористости.

Минимальная глубина заложения фундамента согласно СНиП:

  1. При глубине промерзания пучинистой почвы 1 м и непучинистой 2 м глубина заложения фундамента составляет 50 см;
  2. При глубине промерзания 1,5 и 3 м для непучинистой и пучинистой земли соответственно – 75 см;
  3. Для больших показателей используют минимальную глубину заложения 100 см.

Большая глубина промерзание и близкое расположение подземных вод увеличивают нагрузку при сезонном пучении. Именно поэтому потребуется оборудовать фундамент глубже. Но если правильно утеплить основание и обустроить дренажную систему, то показатель глубины может быть и небольшим.

Взаимосвязь между глубиной заложения ленточного фундамента и УГВ

При определении глубины установки фундамента обязательно учитывают уровень грунтовых вод. Все особенности детально прописаны в санитарных нормах и правилах. Уровень подземных вод обязательно сопоставляются с промерзанием грунта. Именно от этих показателей зависит прочность фундамента.

Особенности укладки фундамента в зависимости от УГВ:

  1. При расположении подземных вод ниже уровня промерзания, то расчет проводят по стандартной схеме, учитывая только нагрузку на землю;
  2. Для мягкой почвы фундамент нужно закладывать ниже уровня подземных вод, дополнительно оборудовав дренажную систему;
  3. При высоком залегании почвенных вод нельзя использовать ленточный фундамент;
  4. На болотистой почве разрешено сделать основание только на сваях, которые заглубляются ниже уровня промерзания.

Если воды проходят высоко и при оборудованной дренажной системе, грунт будет оседать. Это особенно актуально для песчаной земли.

Способы уменьшить глубину промерзания грунта

Уменьшить показатель промерзания почвы можно, если выполнить утепление самого фундамента. Также обрабатывается земля с наружной стороны от основания. Процедуру выполняют с помощью пенополистирольных плит. Дли гидроляции нужно их обернуть в мембранную пленку. Количество утеплителя определяется общими климатическими условиями региона, уровнем прохождения грунтовых вод, толщиной фундамента и другими факторами.

Для утепления можно взять и другие материалы. Главное, чтобы они обеспечивали не только теплоизоляцию, но и необходимую прочность. Толщина слоя зависит от толщины утеплителя.

Песчаная или песчано гравийная подушка под фундаментом

Для оборудования подушки обычно используют песок или щебень. В обоих случаях придерживаются толщины в 20 см. Песок нужно намочить и утрамбовать. Для этого используется виброплита. Щебень укладывают последовательно, выполняя утрамбовку на каждом этапе.

При оборудовании подушки сразу предусматривают дренажную систему. Ее устанавливают на уровне с подошвой. Дренаж должен представлять единую систему.

При заглублении фундамента на 40 см можно устранить пучение почвы. В этом случае потребуется дополнительное утепление наружной стороны основания. Для более глубокого залегания предусматривается утепление отмостки.

Материалы для оборудования щитов:

  1. Деревянная доска. Ее толщина должна быть не меньше 5 см. такой материал можно применять повторно, но сама установка занимает много времени.
  2. Многослойная фанера. Это прочный и влагоустойчивый материал, но дорогой.
  3. ОСП. После разбора опалубки материал можно применять повторно. Он обладает устойчивостью к влаге.

Лучше всего применять ОСП. Это прочный, недорогой и устойчивый материал. Другие варианты недолговечные или слишком дорогие. Древесину перед использованием нужно дополнительно обработать антисептическими средствами.

Фундаменты мелкого заложения используют чаще, ведь такое строительство не требуется много земляных работ. Но если грунтовые воды и промерзание земли не позволяют такого близкого обустройства, то потребуется сделать фундамент глубокого заложения. МЗЛФ можно установить на неблагоприятной земле, если дополнительно выполнить утепление, оборудовать дренах и песчано-гравийную подушку.

Видео по теме глубина заложения фундамента

1 глубина заложения фундамента



2 фундаменты мелкого заложения

Как определить глубину зелегания фундамента

Минимальная глубина заложения фундамента зависит от нескольких ключевых факторов:

  • — от характера грунта;
  • — от уровня грунтовых вод;
  • — от уровня промерзания грунта;
  • — от капитальности здания;
  • — от конструктивных особенностей здания (наличие подвалов, нескольких этажей, фундаментов примыкающих зданий).


Наименьшая допустимая глубина заложения фундамента 50 см от поверхности планировки.

Для одноэтажных промышленных зданий без динамических нагрузок и кранов, а также для гражданских и жилых зданий высотой не более двух этажей, в случае промерзания грунта на 70 см и более, нижняя часть фундамента может быть заменена на подушку из щебня, гравия, крупного или среднезернистого песка.

В этом случае высота верхней каменной части фундамента должна быть не менее полуметра. Если в качестве подушки используется среднезернистый песок, то основание подушки должно превышать уровень грунтовых вод.

Когда фундамент или фундаментная подушка закладывается на пылеватом или мелком песке, суглинке, глине или супеси, все перечисленные грунты основания должны быть хорошо защищены от попадания воды с поверхности.

Для этого необходимо устроить вокруг здания водоотводные лотки или отмостки. Глубина заложения такого фундамента должна превышать расчетную глубину промерзания грунта.

Фундаменты внутренних колонн и стен отапливаемых зданий закладываются вне зависимости от глубины промерзания грунта и уровня грунтовых вод. Однако глубина заложения таких фундаментов не должна быть менее 50 см.

Если фундаменты внутренних стен закладываются выше стен наружных фундаментов, возникает необходимость заложить основание против промерзания. Такое основание закладывается как в период строительства, так и после его окончания.

Расчет глубины  по СНиП

Согласно СНиП, фундаменты закладываются в зависимости от степени промерзания грунтов. Глубину промерзания грунта определяют по формуле:

где kh — коэффициент, определяющий насколько тепловой режим здания влияет на промерзание грунта у наружных стен,

а dfn — нормативная глубина промерзания грунта.

Значение коэффициента в зависимости от особенностей сооружения:

Конструктивные особенности сооруженияКоэффициент kh при среднесуточной температуре воздуха в помещениях, примыкающих к наружным фундаментам, °С
05101520 и более
Без подвала с полами, устраиваемыми:
по грунту0,90,80,70,60,5
на лагах по грунту1,00,90,80,70,6
по утепленному цокольному перекрытию1,01,00,90,80,7
С подвалом или техническим подпольем0,80,70,60,50,4

Глубина заложения фундаментов зданий без подвалов считается от уровня планировки, при наличии подвалов — от пола подвала.

Фундамент здания, а также его отсеков, во всех точках должен закладываться на одном уровне.

Глубина заложения в зависимости от типа фундамента

Ленточный фундамент

Ленточный фундамент закладывают по всему периметру строения. При закладке такого фундамента учитывается толщина стен как внутренних, так и внешних.

Фундамент ленточного типа чаще всего имеет форму трапеции, прямоугольника, иногда это ступенчатые фундаменты, или фундаменты с расширенной нижней частью.

Ленточные фундаменты делятся на сборные и монолитные. Монолитные более надежны и долговечны. Помимо этого монолитные фундаменты совместимы со зданиями любого типа и формы.

Сборный фундамент быстрее сооружается, за счет этого дороже стоит. В сборных фундаментах не исключается отсутствие герметичности стыков плит, что может привести к попаданию воды.

Встречаются ленточные фундаменты кирпичные и бутовые. Кирпичный фундамент заложить сложнее, к тому же такие фундаменты не слишком прочны. Бутовые фундаменты более прочные, но дорогостоящие.

Укладка бутового фундамента осложняется подбором одинаковых бутовых камней.

Ленточные фундаменты закладывают на ниже глубины промерзания на 20 см, но не более 50-70 см от уровня планировки.

Свайный фундамент

Свайные фундаменты наиболее популярны. Такие фундаменты очень прочны и практически не деформируются. Чаще всего сваи для такого фундамента изготавливаются из тяжелого бетона. Выбор свай для фундамента определяется типом грунта.

Фундамент свайного типа закладывается на глубину от 100 см и выше. Расчет глубина залегания такого фундамента также определяется типом грунта.

Сборный фундамент

Сборный фундамент, называемый также блочным, закладывают под частные дома небольших размеров. Как правило, это дома с цокольным этажом и подвалом.

Чаще всего сборные фундаменты закладывают на песчаной почве. Не рекомендуется укладка фундаментов данного типа на глине и суглинке. Глубина заложения блочного фундамента — 1-2 блока.

Столбчатый фундамент

Такие фундаменты закладывают под здания облегченной конструкции. Это сооружения со стенами из каркасно-щитовых материалов или дерева.

Столбы фундамента изготавливаются из бетона, кирпича, камня, иногда из дерева, и имеют длительный срок эксплуатации. Сам процесс заложения фундамента сравнительно простой и экономичный.

Фундаменты столбчатого типа стоит применять в районах, где промерзание почвы очень сильное. К недостаткам таких фундаментов можно отнести их нестабильность. Фундамент столбчатого типа закладывают на глубину, на 10-25 см превышающую промерзания грунта.

Плитный фундамент

Сплошные или плитные фундаменты закладывают на почвах с высоким уровнем грунтовых вод. Иногда такие фундаменты применяют на песчаных подушках или вспучивающихся грунтах. Фундамент сплошной конструкции складывается из монолитных железобетонных плит.

Сплошные фундаменты устойчивы к любым перемещениям грунта, горизонтальным и вертикальным. Заложить такой фундамент довольно просто, однако процесс это довольно дорогостоящий из-за объема материалов.

Глубина заложения плитного фундамента 40-50 см.

Строительный кодекс Требования к фундаменту

Никто не может отрицать необходимость хорошего фундамента дома. Неправильно построенные фундаментные опоры - в отличие от плохо установленных водосточных желобов или деревянных полов с зазорами - могут в конечном итоге разрушить дом.

Итак, строительные нормы и правила, естественно, могут кое-что сказать о фундаменте. Как и любые другие кодовые рекомендации, это не столько практические инструкции по построению фундаментов, сколько параметры, которые вам необходимо соблюдать и которые должны быть скорректированы в соответствии с вашими местными требованиями.

Оценка сайта

Земля, непосредственно примыкающая к основанию фундамента - на внешней стороне фундамента - должна иметь уклон минимум 5 процентов. Это должно продолжаться не менее 10 футов.

Несущая способность грунта

Фундамент должен стоять на твердой, ненарушенной почве. Нетронутая почва - это почва, которая никогда не переворачивалась, не вспахивалась, не рыхлялась, не рыхалась, не вываливалась, не выкапывалась, не соскабливалась, не уплотнялась, не изменялась или что-либо в этом роде руками человека или машины.Ненарушенная почва значительно прочнее, чем нарушенная.

В коде значения допустимой нагрузки (LBV) называются «предполагаемыми». Это означает, что испытание грунта - единственный способ действительно узнать значение несущей способности (LBV) грунта для опор на данном участке.

Нарушенная почва может быть классифицирована как нетронутая по прошествии достаточного времени; испытание почвы может определить это.

Тип почвы LBV на квадратный фут
Коренная порода 12 000
Осадочные породы 4 000
Песчаный гравий или гравий 3 000
Песок, илистый песок, глинистый песок, илистый гравий, глинистый гравий 2 000
Глина, песчаная глина, илистая глина, глинистый ил 1 500

Глубина, ширина и толщина опор

Глубина опоры

Опоры должны доходить до глубины не менее 12 дюймов под ранее ненарушенной почвой.Опоры также должны выступать минимум на 12 дюймов ниже линии промерзания (глубина, на которую земля промерзает зимой) или должны быть защищены от замерзания.

Эти правила могут не применяться к дополнительным зданиям (например, навесам), если они не превышают определенную площадь в квадратных футах, указанную местными строительными нормами.

Кроме того, опоры палубы могут иметь разные требования к глубине. Некоторые палубы, например, не прикрепленные к дому, могут не иметь таких же требований к глубине.

Ширина опор

Ширина опоры может варьироваться в зависимости от конструкции, участка и условий.Согласно нормам, как правило, одноэтажные здания с опорами на ненарушенной почве с LBV от 1500 до 4000 должны иметь минимальную ширину 12 дюймов.

Для двухэтажных зданий требуются опоры шириной не менее 15 дюймов для грунта 1500 LBV. Для почвы 2000 LBV или больше двухэтажные здания могут иметь минимальную ширину основания 12 дюймов.

Уровень

Требования к ровности для верха и низа основания различны:

Верх опор

Верх опор должен быть ровным, без исключений.

Нижняя часть опор

Предпочтительно нижняя часть основания должна быть ровной. Исключение: при строительстве на наклонном уровне вы можете ступить на опору на 1 единицу по вертикали на 10 единиц по горизонтали (или 10-процентный уклон).

Раздвижные опоры

Расставленные опоры помогают распределить нагрузку на опоры на большую площадь. Раздвижная часть представляет собой основание, которое выглядит как перевернутая буква «Т» и переносит вес по своей площади.Стойка должна быть толщиной не менее 6 дюймов. Он должен выступать с обеих сторон не менее чем на 2 дюйма.

Прочность опорного бетона

Для фундаментов и плит, за исключением гаражей, минимальная прочность бетона должна составлять 2500 фунтов на квадратный дюйм. Вертикальные стены, подверженные воздействию погодных условий, могут иметь минимальную прочность бетона 2500 фунтов на квадратный дюйм и до 3000 фунтов на квадратный дюйм в некоторых суровых погодных условиях.

Основы строительных норм

Эти спецификации кодов взяты из Международного строительного кодекса (IBC) для одно- и двухэтажных жилых домов.Это краткое руководство предназначено для того, чтобы дать вам общее представление о нормативных требованиях к фундаментам. IBC охватывает Международный жилищный кодекс (IRC), но включает положения как для коммерческих, так и для жилых зданий. IRC одинаково подходит для жилых домов. В IRC глава, касающаяся фундаментов и опор, - это глава 4.

Помните, что каждый строительный объект уникален. Например, почва различается от места к месту, и поэтому несущая способность почвы будет изменяться.Кроме того, правила кодекса устанавливаются и применяются на местном уровне, обычно через строительный департамент каждого города. Большинство местных органов управления кодексом используют IBC и / или IRC в качестве кодов моделей, но могут опускать, изменять или расширять любую спецификацию кода в соответствии с местными условиями и требованиями законодательства. В то время как IBC и IRC - это просто рекомендуемые правила, местный кодекс - это закон страны, который вам необходимо соблюдать.

Смотреть сейчас: как определить, несущая ли стена

Глубина, ширина, расположение и выемка грунта

🕑 Время чтения: 1 минута

Порядок строительства фундамента начинается с принятия решения о его глубине, ширине и разметке раскладки котлована и осевой линии фундамента.Фундамент - это часть конструкции ниже уровня цоколя, которая находится в непосредственном контакте с грунтом и передает нагрузку надстройки на землю.

Как правило, ниже уровня земли. Если какая-то часть фундамента находится выше уровня земли, ее также засыпают землей. Эта часть конструкции не контактирует с воздухом, светом и т. Д., Или сказать, что это скрытая часть конструкции.

Фундамент - это конструкция, построенная из кирпичной кладки, кирпичной кладки или бетона под основанием стены или колонны для распределения нагрузки по большой площади.

Глубина фундамента

Глубина фундамента зависит от следующих факторов:

  1. Наличие соответствующей несущей способности.
  2. Глубина усадки и набухания глинистых грунтов из-за сезонных изменений, которые могут вызвать значительные подвижки.
  3. Глубина промерзания мелкого песка и ила.
  4. Возможность выемки грунта поблизости
  5. Глубина залегания грунтовых вод
  6. Минимальная практическая глубина фундамента должна быть не менее 50 см.Для удаления верхнего слоя почвы и перепадов уровня земли.

Следовательно, наиболее рекомендуемая глубина фундамента составляет от 1,00 метра до 1,5 метра от исходного уровня земли.

Ширина фундамента / опор

Ширина опор должна быть установлена ​​в соответствии с конструктивным решением. Для малонагруженных зданий, таких как дома, квартиры, школьные здания и т. Д., Имеющие не более двух этажей, ширина фундамента указана ниже:

  1. Ширина подошвы не должна быть меньше 75 см на одну кирпичную стену.
  2. Ширина подошвы не должна быть меньше 1 метра для полуторной кирпичной стены.

Порядок устройства фундамента

Процессы, выполняемые при фундаментных работах, приведены ниже:

  1. Земляные работы в траншеях под фундамент.
  2. Планировка цементобетонная.
  3. Укладка фундамента в случае строительства плота или колонны.
  4. Lay Средство от термитов.
  5. Кладка кирпичной кладки до уровня цоколя.
  6. Уложить стены гидроизоляционным слоем.
  7. Засыпка земли вокруг стен
  8. Засыпка земли в части здания до необходимой высоты в соответствии с уровнем цоколя.
Рис.1: Выемка под фундамент стены Рис.2: Бетон в фундаменте Рис.3: Бетон и кирпичная кладка в фундаменте стены Рис.4: Бетон и кирпичная кладка при заливке фундамента

Меры предосторожности при проектировании фундамента
  • Фундамент должен быть спроектирован так, чтобы передавать на землю комбинированную статическую нагрузку, приложенную нагрузку и ветровую нагрузку.
  • Чистая интенсивность давления, оказываемого на почву, не должна превышать допустимую несущую способность.
  • Фундамент должен быть спроектирован таким образом, чтобы оседание на землю было ограниченным и равномерным под всем зданием, чтобы избежать повреждения конструкции.
  • Необходимо изучить всю конструкцию фундамента, надстройки и характеристики грунта, чтобы добиться экономии при строительных работах.

Бетон и строительный раствор Соотношение для фундамента
  • Цементный бетон 1: 8: 16 обычно используется для фундамента стен при строительных работах.
  • В случае цементного бетона на опорах колонн, соотношение 1: 4: 8 является наилучшим рекомендуемым соотношением для этого в фундаменте.
  • Для кирпичной кладки в качестве условия нагрузки используется цементный раствор от 1: 4 до 1: 6.

В случае опор колонн и стропил до уровня цоколя используется цементобетон 1: 2: 4 или 1: 1,5: 3.

Сейф Несущая способность Грунт

Сухой крупнозернистый и хорошо рассортированный плотный песок имеет максимальное сопротивление сдвигу и максимальную несущую способность.В целом, затопленный грунт и глина имеют меньшую несущую способность.

Фундамент Меры предосторожности при выемке грунта

Глубина и ширина фундамента должны соответствовать конструктивному проекту.

  • Минимальная глубина фундамента - 1 метр при отсутствии конструкции.
  • Проверьте длину, ширину и глубину выемки с помощью осевой линии и уровня, отмеченных на разметочных столбах.
  • Отсыпьте выкопанный материал / землю на расстоянии 1 метра от краев.
  • Начинайте земляные работы, когда почва высохнет.
  • Установите водяной насос для откачивания дождевой воды.
  • Уплотните нижний слой фундамента.
  • В фундаменте не должно быть мягких мест из-за корней и т. Д.
  • Выкопайте все мягкие / дефектные места и заполните выемку бетонным / твердым материалом
Рис. Рис.6: Выемка стены в опоре фундамента удалена Рис.7: Ямка корня, заполненная твердым материалом Инжир.8: Выемка фундамента стены с участком мягкого грунта Рис.9: Выемка фундамента стены с удаленным мягким грунтом Рис.10: Яма с мягким грунтом, заполненная твердым материалом

Процедура демаркации / макета

Для разграничения здания рекомендуется следующий порядок действий:

  1. Отметьте базовую линию на земле от осевой линии дороги или постоянного здания поблизости. Эта линия помогает выделить фасад здания.
  2. Используйте боковые конструкции, дорогу, первую базовую линию или границу участка, чтобы отметить боковые базовые линии здания.
  3. Закрепите временные штифты на осевой линии стен / колонн с обеих сторон стен и колонн спереди и сзади.
  4. Закрепите колышек на осевой линии стен / колонн с обеих сторон стен и колонн с левой и правой стороны фасада здания.
  5. Проверьте диагонали квадрата или прямоугольника, образовавшиеся после фиксации колышков.
  6. Соорудить разметочные столбы с колышками на расстоянии от 1,5 до 2 метров и оштукатурить их верхнюю поверхность.
  7. Отметьте центральную линию на верхней части маркировочных столбов с помощью резьбы (сажи) или теодолита в больших проектах и ​​по диагонали, а также проверьте другие размеры.
  8. Выровняйте колонны на всех углах здания.
  9. Разметить фундамент стен / колонн согласно чертежу на земле с помощью средней линии, нанесенной на разметочные столбы.
  10. Используйте мел, чтобы разметить траншею под фундамент на земле.
  11. Выкопайте фундамент стен / колонн до необходимого уровня и проверьте котлован с помощью осевых и выровненных столбов, чтобы избежать каких-либо осложнений в дальнейшем.
Фиг.11: Земляные работы под фундамент под стеной

Преимущества Разметка столбов для разметки Здания
  • Это экономит время на измерение и установку точки снова и снова во время строительства.
  • Повышает эффективность работы каменщика и мастера.
  • Точность можно проверить в любой момент на любом этапе.
  • Если обнаружена ошибка, ее легко исправить на раннем этапе. Исправить ошибку потом очень сложно.
  • Перекрестная проверка может быть выполнена старшим инженером в минимальные сроки.
  • Качественная работа ведется.

Недостатки Выполнение строительства без планировки

На некоторых участках работ подрядчик привозит куски стали, устанавливает их на земле и начинает земляные работы. Со временем эти стальные детали просто выбрасывают. Таким образом, при выполнении дальнейших работ нет подходящей точки отсчета.

  • Это требует дополнительного времени для измерения смещения снова и снова.
  • Точность нельзя проверить на ранней стадии, и будет очень сложно исправить то же самое на более поздних стадиях.
  • Это связано с потерей времени и денег на исправление ошибок. Это тоже приводит к некачественной работе.

Оборудование для Макет Настройка
  1. Инструмент для выравнивания
  2. Длинные гвозди
  3. Молоток
  4. Прямоугольный
  5. Стальная лента
  6. Тонкая хлопковая нить
  7. Кирпичи
  8. Цемент
  9. Сетчатый песок
  10. Порошок извести
  11. Фундамент

    Какое расположение фундаментов?

    Макет - это процесс разметки на местности расположения фундаментов новостроек.

    Какая стандартная глубина фундамента?

    Стандартная глубина простой опоры или фундамента - 1,5 м.

    Какие факторы влияют на глубину фундамента?

    1. Соответствующая несущая способность.
    2. Глубина промерзания.
    3. Уровень грунтовых вод
    4. Глубина усадки и набухания.
    5. Ближайшие раскопки.

    Какие материалы, инструменты и оборудование используются при планировке здания?

    1. Инструмент для выравнивания
    2. Длинные гвозди
    3. Молоток
    4. Прямоугольный
    5. Стальная лента
    6. Тонкая хлопчатобумажная нить
    7. Кирпичи
    8. Цемент
    9. Просеянный песок
    10. Порошок извести
    11. Какие преимущества дает макет фундамента?

      • Экономит время на повторное измерение и установку точки во время строительства.
      • Повышает работоспособность каменщика и мастера.
      • Проверяйте точность в любое время на любом этапе.
      • Исправляйте ошибки, если они есть, на ранней стадии.
      • Перекрестная проверка может быть выполнена старшим инженером в минимальные сроки.
      • Качественная работа ведется.

      ширина и глубина опоры

      Ширина и глубина опоры | Ширина опоры составляет 20 дюймов, а глубина будет более 42 дюймов после того, как засыпка будет размещена напротив готового фундамента. Нижний колонтитул очень толстый, если он окрашен в оранжевый цвет, из-за наклонной поверхности на стройплощадке.Copyright 2019 Tim Carter

      «Опора - это как ступня на ноге. Она распределяет вес здания на почву. Чем больше, тем лучше!»

      Тим Картер - Основатель | AsktheBuilder.com

      Ширина и глубина опоры - действуйте правильно, чтобы избежать # FAILURE

      Ширина и глубина опоры очень важны. Основание распределяет вес всего здания на почву. Он работает так же, как ступня на ногу.

      Ссылки по теме:

      Деталь основания - большой чертеж, показывающий сталь

      Залитый бетон или блочный фундамент на опоре?

      Насколько широким должен быть фундамент дома?

      Фундамент дома должен быть шириной не менее 12 дюймов.Двадцать дюймов было бы лучше шириной. Важно понимать, что немного бетона будет разумным вложением средств, так как у вас будет только один шанс установить фундамент.

      НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ и БЫСТРЫЕ предложения от местных подрядчиков по строительству фундаментов и фундаментов.

      Какая наилучшая глубина для ступни?

      Глубину опоры можно принять за толщину опоры. Минимальная толщина основания - восемь дюймов. Десять дюймов лучше, а двенадцать очень желательно.

      Глубина основания в земле зависит от:

      • глубины местного промерзания
      • того, насколько глубоко вам нужно пройти, чтобы оказаться в твердой, прочной почве

      Деталь основания | Эта основа только что вылита под проливным дождем. Обратите внимание на вертикальные стальные стержни, которые помогут соединить опору с залитым фундаментом. Copyright 2019 Тим Картер

      Опорная деталь | Эта опора только что вылита под проливным дождем. Обратите внимание на вертикальные стальные стержни, которые помогут соединить опору с залитым фундаментом.Авторское право 2019 Тим Картер

      Какой тип стали должен быть в опоре?

      В опору следует вставить две сплошные стальные стержни. Диаметр должен быть не менее 1/2 дюйма. Когда вы дойдете до конца одного стержня, наложите следующий стержень на первый не менее чем на 16 дюймов. Свяжите два куска стали вместе с помощью проволоки.

      Черные линии - опора. Красные точки - это сплошные стальные стержни. Это сечение типичного основания. Убедитесь, что вы заказываете бетон с давлением не менее 3000 фунтов на квадратный дюйм.Вопросов? Если хотите, я могу позвонить вам по телефону. НАЖМИТЕ ЗДЕСЬ, чтобы я позвонил вам.

      Сводка

      Название артикула

      Ширина и глубина основания - избегайте # ОТКАЗ - смотрите здесь отличные фотографии

      Описание

      Ширина и глубина вашей опоры очень важны. Основание выдерживает весь вес вашего здания. Заменить нельзя.

      Автор

      Тим Картер

      Имя издателя

      AsktheBuilder.com

      Логотип издателя

      Насколько глубокой должна быть опора?


      Насколько глубокой должна быть опора? | Глубина фундамента различных наружных конструкций

      Насколько глубоким должен быть фундамент для наружной конструкции? Есть много типов наружных конструкций, которые вы можете построить, чтобы повысить ценность вашего дома.Наружные работы, такие как заборы и перегородки, повышают безопасность вашего дома. Наружные декоративные конструкции, такие как пруды, душевые, фонарные столбы, деревья, беседки и садовые скульптуры, добавят эстетической привлекательности вашему двору, усадьбе или жилому дому. Третья категория проектов на открытом воздухе, которые вы можете разместить на своей частной собственности, - это дополнительные полезности, такие как почтовые ящики у бордюров, септик, люки и смотровые камеры. Еще одна идея улучшения дома на открытом воздухе, которую домовладельцы хотели бы иметь на своей частной собственности, - это гибридное развлекательно-полезное дополнение, такое как остров для барбекю.

      Прежде чем приступить к строительству любого из вышеперечисленных сооружений, вы должны знать глубину фундамента, которую вы должны копать или выкапывать, а также ширину. Эта деталь будет представлена ​​на чертежах здания, сделанных вашим инженером, архитектором или чертежником. В зависимости от вашего штата или муниципалитета вам может потребоваться получить разрешение на строительство перед строительством конструкции. Могут потребоваться дополнительные разрешения для рытья траншей, превышающих определенную минимальную глубину. Более глубокие траншеи представляют опасность, поэтому вы должны будете соблюдать правила OSHA, такие как поддержка земляных работ, защитные ящики для траншей и безопасный доступ в траншею и из нее.Перед копанием ямы, котлована или траншеи на вашем участке одно из предварительных требований, которым вы должны соответствовать, - это позвонить по номеру 811 Safe Dig, чтобы уведомить операторов коммунальных служб, чтобы они могли приехать и отметить местоположение коммунальных услуг на вашем участке. площадка.

      Ниже приводится минимальная глубина выемки грунта для различных проектов на открытом воздухе:

      Глубина выемки грунта / фундамента для различных объектов на открытом воздухе

      Давайте посмотрим на глубину земляных работ, необходимую для различных типов наружных проектов:

      Таблица размеров опор - глубина фундамента для различных проектов на открытом воздухе

      Фундаменты для экранной стены с рельсами, столбами, днищем из бетонных блоков и бетонным основанием.

      Размер бетонного фундамента будет 450 мм в ширину и 900 мм в глубину от уровня земли.

      Фундамент для столбов беседки

      Размер бетонных оснований фундамента - 400х400х500мм от ровной поверхности.

      Фундамент для высокопрочного проволочного забора

      Глубина отверстий для столбов будет примерно 1093 мм (43 дюйма) или от 36 до 60 дюймов в зависимости от высоты столба.

      Фундамент для ограждения из сетки рабицы с верхней направляющей

      Для столба высотой 48 дюймов (1220 мм) от уровня земли глубина основания фундамента будет составлять 30 дюймов (762 мм) от уровня земли.

      Фундамент под кирпичную ограждающую стену

      Для кирпичной ограждающей стены или стены-экрана глубина зависит от условий почвы (несущей способности почвы), а также от нагрузки надстройки. Глубина может быть от 500 мм до 2500 мм. 500 - это обычно минимальная глубина, но толщина бетонного основания должна быть не менее 200 мм. Земляное покрытие (засыпка по бокам траншей) должно быть не менее 300 мм, а уровень цоколя должен быть на одном уровне с DPC (гидроизоляционный слой), уложенным поверх кирпичной кладки основания.Минимальная высота цоколя от уровня земли - 150 мм.

      Минимальная ширина бетонного фундамента кирпичной стены - 600 мм. Ориентировочно, ширина бетонного фундамента обычно в 3 раза больше, чем ширина полкирпича.

      Фундаменты для ограждений из стальных палисад

      Стальной забор из частокола может иметь высоту от 700 мм до 3600 мм над уровнем земли. Минимальная глубина вырытой ямы для столбов должна составлять 600 мм от уровня земли.

      Диаметр котлована зависит от высоты забора над уровнем земли.Для столбов высотой менее или равной 2400 мм размер отверстий может составлять 350x350 мм или 450 мм в диаметре. Для столбов выше 3000 мм и более необходимы отверстия диаметром 450x450 мм или 600 мм.

      Глубина фундамента для фонтана

      Общая глубина фундамента фонтана или водного сооружения от уровня земли включает пространство для резервуара и рециркуляционного насоса, который обычно встраивается и устанавливается в нижней части пола водного фундамента. В качестве альтернативы резервуар (и насос) можно установить на крайних сторонах перекрытия водного фундамента.Есть фонтаны с одним прудом, который одновременно выполняет функцию резервуара, и фонтаны с отдельным резервуаром и прудом. Типичная минимальная глубина котлована, необходимая для установки фонтана, составляет от 14 до 30 дюймов, в зависимости от размера, расположения и конструкции резервуара.

      Фундамент выкопанного пруда

      Выкопанный пруд строится путем рытья ямы в земле, в которой будет находиться водоем. Типичная глубина выемки грунта до уровня земляного полотна составляет около 919 мм.

      Фундамент для приподнятого пруда

      В приподнятом пруду водоем находится над уровнем земли, а не в вырытой яме или яме. Приподнятые стены контейнеров строятся из кирпича, камня, бетонных блоков или железобетона, покрытого гидроизоляцией.

      Типичная глубина фундамента декоративного приподнятого пруда колеблется от минимум 100 или 150 мм до глубины 500 мм от уровня земли. Высота над землей около 500 мм. Высота декоративного пруда не должна быть слишком высокой, так как он должен обеспечивать прекрасный непрерывный обзор сверху.

      Если вы занимаетесь разведением декоративных рыб в коммерческих целях, примерный размер большого японского пруда кои составляет около 3,96 м в длину, 1,83 м в ширину и 0,91 м в высоту над уровнем земли. Ленточная выемка грунта до пониженного уровня обычно составляет от 150 мм до 500 мм от естественного уровня земли.

      Фундаменты для садовой скульптуры из камня / металла

      Художественная ландшафтная скульптура обычно изготавливается из камня, металла или дерева. Горизонтальная площадь основания фундамента (его размах) зависит от размеров скульптуры и ее веса.Глубина выемки фундамента от уровня земли может составлять от 100 мм до 500 мм.

      Фундамент для столбов дорожных фонарей

      Садовый фонарный столб в викторианском стиле может стать прекрасным дополнением вашей частной собственности. Его также можно использовать в качестве подъездного фонаря. Фонари на солнечных батареях могут быть высотой от 3,25 м до 0,60 м.

      В зависимости от высоты фонарного столба типичная глубина выемки под фундамент короткого фонарного столба (например, высота 48 дюймов над уровнем земли) будет составлять примерно 22 дюйма в глубину и 12 дюймов в ширину (559 мм в глубину и 305 мм в диаметре).Общая глубина котлована включает нижний слой утрамбованного гравия толщиной 6 дюймов и неармированное бетонное основание высотой 16 дюймов.

      У более высокого солнечного фонарного столба, такого как тот, который используется на улицах, будет гораздо более глубокое основание, от 600 мм до 1100 мм. Для столба уличного фонаря высотой 6,0 м потребуется фундамент глубиной от 1000 до 1100 мм. Фундамент глубиной 1500 мм подходит для уличного фонаря высотой 6,5 м. Для уличного фонаря высотой 3 м, измеренного от уровня земли, требуется фундамент глубиной 700 мм.

      Фундамент для кирпичного почтового ящика

      Отдельно стоящий почтовый ящик, расположенный возле ворот переднего двора, рядом с тротуаром, в США называется почтовым ящиком у обочины. Боковые почтовые ящики могут быть построены из различных материалов, таких как кирпич, камень, металл, мокрый бетон или сборный железобетон. Согласно правилам и нормам USPS, высота почтового ящика у тротуара не должна выходить за пределы диапазона от 41 до 45 дюймов. Стандартная и легальная средняя высота составляет 42 дюйма (1067 мм).Минимальное расстояние почтового ящика от края прилегающей дороги должно составлять от 6 до 8 дюймов.

      Как правило, почтовый ящик на улице без бордюра (тротуара) должен располагаться на расстоянии не менее 2 футов (610 мм) от края дороги.

      Почтовый ящик, выходящий на улицу с бордюром (тротуаром), должен располагаться на расстоянии не менее 6–8 дюймов (152–203 мм) от края тротуара.

      Фундамент под кирпичный почтовый ящик аналогичен фундаменту под кирпичную колонну. Размер котлована зависит от размера основания колонны.Типичный кирпичный почтовый ящик имеет четыре стороны длиной в два кирпича. Стандартный размер кирпича составляет 230 мм в длину, 110 мм в ширину и 76 мм в высоту, с размером шва 10 мм. Таким образом, каждая сторона будет (230 × 2) +10 = 470 мм. Для кирпичной колонны высотой 470 x 470 x 1067 мм требуется фундаментное основание размером примерно 690 x 690 мм.

      Правила

      USPS устанавливают максимальную глубину 24 дюйма (610 мм) для земляных работ под почтовый ящик, так что это объем выкопанной земли 690x690x610 мм.

      Фундамент для стального почтового ящика и почты

      В США почтовое отделение (USPS) требует, чтобы почтовый ящик на обочине дома был установлен на стальной или алюминиевой стойке с минимальным диаметром 2 дюйма (51 мм).В качестве альтернативы почтовые ящики могут быть установлены на деревянных столбах минимальной толщиной 4 × 4 дюйма.

      Согласно USPS, максимальная глубина выкопанных ям под фундамент почтового ящика должна составлять 24 дюйма (610 мм). Глубина фундамента не должна превышать 24 дюйма. Это позволяет столбу прогибаться при наезде движущимся транспортным средством. Ширина фундамента будет около 300x300 мм.

      Глубина выемки под посадку деревьев

      Успешно посадить дерево на заднем дворе не так просто, как думает большинство людей.Неправильная посадка дерева может привести к увяданию или смерти, даже если дерево было здоровым. Слишком глубокая или неглубокая посадка дерева вызывает осложнения, которые сокращают его продолжительность жизни. Очень большая часть корней дерева (80%) растет и распространяется горизонтально, как спицы плоского велосипедного колеса, и эти корни занимают верхний слой почвы на уровне полосы до 18–24 дюймов (457–610 мм) в глубину.

      Квалифицированный и опытный садовод заранее спланировает посадку дерева. Он или она примет во внимание информацию, упомянутую выше, максимальное горизонтальное распространение корней, а также общую глубину, занимаемую корнями.К этим параметрам оценщик должен добавить припуск 250 мм к горизонтальному разбросу и еще 250 мм к глубине корня. Таким образом, в этом случае максимальная общая глубина выемки будет 610 мм + 250 мм = 860 мм.

      Чтобы найти правильную ширину для вырытого котлована, вам нужно будет измерить горизонтальное распространение корней, а затем добавить припуск по 250 мм с обеих сторон диаметра котлована. Если это квадратная яма, добавьте припуск 500 мм (250 мм x 2) со всех четырех сторон.

      Фундамент для деревянной беседки

      Деревянная пергола сделана из четырех деревянных столбов и крыши без покрытия, только стропила и балки служат для поддержки виноградных лоз и вьющихся растений.Отверстия для столбов имеют глубину 500 мм от уровня земли и ширину 400x400 мм.

      Фундамент для уличного душа

      Душ на открытом воздухе на заднем дворе - это интересная конструкция, которая позволяет принимать душ на открытом воздухе, разгерметизируя и предотвращая использование внутреннего душа. Он идеально подходит для гостей, проживающих в хозяйственных постройках, и для проведения общественных мероприятий, таких как домашние вечеринки. Строительство уличного душа включает выемку верхнего слоя почвы на глубину около 150 мм, уплотнение земли и заливку бетонной плиты поверх гидроизоляционной мембраны.Пол для душа может быть выполнен как обычный пол для душа в жилом помещении, с небольшим уклоном к сливу, встроенному в центр или на крайнем конце основания.

      В качестве альтернативы уличный душ может быть построен как теннисный корт, с небольшим уклоном, с дренажными каналами из сборного железобетона или французскими водостоками по периметру основания.

      Душевой поддон можно ограждать стенами из дерева, стекла, ПВХ, камня или кирпича. Если вы строите ограду, вам нужно будет выкопать фундамент под стены, чтобы уложить железобетонные балки грунта.Стены также могут опираться на бетонную подушку для душа, если они легкие. Типичный плотный фундамент имеет толщину кромки 200x200 мм и плиту 100 мм.

      Фундамент под септик

      Септик - это система хранения и удаления сточных вод для домашнего хозяйства или небольшого поселения, которая не подключена к основной муниципальной канализационной системе. Система септика состоит из резервуара и дренажных труб, подключенных к распределительной коробке (насосной коробке), которая направляет сточные воды в дренажное поле.Дренажное поле (также известное как поле выщелачивания) имеет ряды перфорированных труб, из которых сточные воды могут вымываться в землю.

      Септик полностью заглублен под землю, за исключением подъемных стояков (смотровых труб), которые будут выступать на поверхность. Септики бывают разных конструкций, например, резервуар с одним отсеком и резервуар с двумя или тремя отсеками. Размер зависит от удерживающей способности.

      Большинство септиков имеют стены из железобетона, сборного железобетона или кирпича.Типичный двухкамерный септик вместимостью 1600 галлонов имеет ширину 68 дюймов (1700 мм) и длину 145 дюймов (3680 мм). Он включает в себя плиту перекрытия 150 мм, стены высотой 1500 мм и R.C. толщиной 100 мм. верхняя плита с двумя или тремя крышками люков диаметром 450 мм и рамой.

      Засыпка верхнего слоя почвы для заглубленного резервуара составляет 300 мм, поэтому общая глубина выемки будет примерно от 1800 до 2000 мм. Размер выкопанной ямы будет около 1700 x 3680 x 1800 мм в глубину.

      Фундамент для колодца или смотровой камеры

      Люк и смотровая камера - это одно и то же.Это подземный отсек, построенный из кирпичных или сборных бетонных стен, бетонной плиты и верхней железной крышки и доступа к раме. Отсек имеет форму прямоугольной коробки или полого цилиндра, и его основное предназначение - вмещать стыки и изгибы дренажных труб. Смотровые камеры также используются для размещения точек доступа для подземных электрических / телекоммуникационных кабелей, а также узлов водоснабжения, счетчиков и клапанов. Эти отсеки принято называть распределительными коробками.

      Глубина колодца, который вы хотите построить, зависит от диаметра канализационной трубы, а также ширины камеры. Для камеры диаметром 1050 мм с канализационными трубами 150 мм максимальная глубина колодца составляет 3,10 метра. Основание на месте имеет диаметр 1,50 метра и номинальную высоту 400 мм.

      Фундамент для открытой площадки для барбекю

      Площадка для барбекю на заднем дворе станет прекрасным дополнением к вашему частному жилому дому. По сути, это кухонная фурнитура со встроенным грилем, шкафом и гранитной столешницей.Единственное исключение - купе построено из кирпича, бетонных блоков или каменных стен. Затем в отсек устанавливают гриль-барбекю из нержавеющей стали с горелками.

      Острова для барбекю на открытом воздухе строятся на полу патио из бетонной плиты или брусчатки. Чтобы построить площадку для барбекю из кирпича или камня, вам нужно выкопать широкую, но неглубокую траншею для ее фундамента глубиной от 350 до 450 мм. Небольшой отсек для 36-дюймового газового гриля имеет длину 10 футов (3050 мм), ширину 2,5 фута (760 мм) и высоту 3 фута (914 мм).

      Бетонный фундамент будет на 235 мм шире кирпичного отсека со всех сторон. Следовательно, вам нужно будет вырыть траншею длиной 3520 мм, шириной 1230 мм и глубиной 450 мм.

      Перед копанием позвоните по номеру 811 в вашем штате, чтобы узнать местонахождение подземных инженерных сетей. Вы также должны соответствовать требованиям OSHA при рытье траншей.

      Связанные


      Наиболее часто задаваемые вопросы Вопросы
      Минимальный осмотр для округа Рипли
      "24 ЧАСА УВЕДОМЛЕНИЕ ТРЕБУЕТСЯ ДЛЯ ВСЕХ ОСМОТРОВ "
      Следующий код, CABO, ссылки относятся к предлагаемому строительству, для которого это разрешение изданный.Просмотрите этот лист и спросите любого вопросы, которые могут возникнуть до начала строительства. Эти элементы будут проверены, когда сайт будет осмотрел.
      НОЖНИЦЫ: Все нижние колонтитулы, стены, перед укладкой бетона необходимо провести осмотр сантехники под полом. залил.
      403,1 Минимальная глубина опора должна быть на 24 дюйма ниже окончательного уклона и на 12 дюймов ниже существующего уклона.
      Размер опоры основывается на допустимом давлении почвы в 2000 фунтов на квадратный фут.
      403,1 Анкерные болты должны быть диаметром 1/2 дюйма, в пределах 12 дюймов от углов и размещаться МАКСИМАЛЬНО 6 футов o.c. Болты должны выдвигаться минимум на 7 дюймов в ядро, ячейку или шов каменной кладки и на 7 дюймов в заливка бетона. Утвержденные ремни могут могут быть заменены, ЕСЛИ они соответствуют требуемой глубине размещения и имеют диаметр 42 дюйма.c максимум; обратитесь к инструкциям производителя.
      403,1 Нижний колонтитул должен быть дважды шириной не менее стены с арматурным стержнем 1/2 дюйма или 5/8 дюйма в основании с 2 трассы, размещенные в нижней половине опоры, на расстоянии не менее 6 дюймов друг от друга и не менее 3 дюймов от дна и поддерживаемых сторон основания на стульях.
      403,1 Двухэтажные дома требуется минимум 8 дюймов бетона в нижнем колонтитуле.
      403,1 Колонтитулы жилые и пристроенных гаражей:
      1 Нижние колонтитулы должны быть минимум 24 дюйма в глубину.
      2 Должен быть минимум 6 дюймов бетона в нижнем колонтитуле, двухэтажный дом - 8 дюймов глубиной.
      3 Блок любого размера используется, ширина должна быть в два раза больше ширины, 10-дюймовый блок для подвала
      при использовании кирпича.(Пример: если используемый блок имеет ширину 8 дюймов, нижний колонтитул должен быть 16 дюймов
      широкий).
      4 Арматура требуется в жилища. Либо 1/2 дюйма, либо 5/8 дюйма разрешено.
      5 Арматура требуется в все жилые и гаражные колонтитулы. В гаражных этажах разрешен провод
      6 Арматура литая стены подвала и гаража.По горизонтали нужны 2 стержня для каждого прогона с 3 или 4
      прогоны арматуры на расстоянии 2 фута друг от друга и арматуры размером 1/2 дюйма или 5/8 дюйма.
      7 Нижние колонтитулы гаража должны быть 24 дюйма в глубину, размер обрамления для нижнего колонтитула составляет 6 дюймов в глубину X 16 дюймов
      широкий, с двумя проходами арматуры размером 1/2 дюйма или 5/8 дюйма.
      403,1 Отверстия под столб строений:
      1 Отверстия должны быть не менее 42 дюйма в глубину - 6 дюймов бетона внизу.
      2 *** Рекомендовать 2 мешки с бетоном должны использоваться для каждого отверстия в столбах. **
      403,1 Нижние колонтитулы передвижных домов (одинарная или двойная ширина):
      1 Нижний колонтитул должен быть мин. 24 дюйма в глубину.
      2 Галстуки нижние и нижние должны соответствовать спецификациям производителя.
      3 Установка IMHA сертифицированный установщик
      4 Требуется арматура, или фибра в бетоне. Размер арматуры 1/2 дюйма или 5/8 дюйма.
      5 Руководство, или Требуется инженер-архитектор
      ОСНОВАНИЕ:
      ПОМОЩЬ ПОДВАЛ
      АВАРИЯ НЕОБХОДИМЫЕ СПАСАТЕЛЬНЫЕ ОТВЕРСТИЯ: Подвалы жилые
      пространство и каждая спальная комната должна иметь по крайней мере одну открываемую аварийную аварийно-спасательное отверстие.Чрезвычайная ситуация отверстия для эвакуации и спасения должны быть МИНИМАЛЬНОЙ СЕТКОЙ
      ЧИСТЫЙ ОТКРЫТИЕ 5,7 квадратных футов. (высота порога МАКСИМАЛЬНАЯ 44 дюйма закончено
      пол). Минимальная чистая высота в свету 22 дюйма и минимальная чистая ширина в свету 20 дюймов. Они должны работать изнутри. помещения без использования инструментов или ключей. ОКОННЫЕ СКВАЖИНЫ: Минимальная горизонтальная площадь должна составлять 9 кв. Футов с мин. горизонтальная проекция 36 дюймов.
      404.1 МИНИМУМ допустимая толщина фундамента и МАКСИМАЛЬНЫЙ уровень засыпки
      следует: Все залитые стены должны быть минимальная толщина 8 дюймов под облицовкой из кирпича и не более 20 футов двускатный верх. (одноэтажный)
      405,1 Периметр Требуется дренаж в фундамент, дренажная перфорированная труба внутри и снаружи подвала футеры облицованы камнем (снаружи).Гравий должен выходить как минимум за пределы внешний край нижнего колонтитула и 6 дюймов выше верха нижнего колонтитула с одобренным фильтром материалы.
      406,1 Гидроизоляция внешний подвал требуется от фундамента до готового уровня.
      Гидроизоляция до состоят из битумного покрытия и водонепроницаемой мембраны Или другого типа
      утвержденные средства
      Обработка давлением обязательны пиломатериалы и пенополистирол под плиту.
      408,1 вентиляция ползунка обязательный. Вентиляционные отверстия должны быть размещены в пределах 3 футы углов фундамента, а не
      в балке пола. Минимум 1 кв. Фут. вентиляции на 150 кв. футов подпольной площади. Доступ должен быть обеспечен ко всем подпольным зоны с минимальным проемом 18 "x24" в этажах или 16 "x24" в стенах.
      Приямок отстойника или один или больше сточных вод в подвал в полу.
      ПАРОВОЙ БАРЬЕР ОБЯЗАТЕЛЬНЫЙ. 6 мил. пластик под 2 дюймов гравия.
      408,3 Под полом должны быть очищены от всей растительности, мусора и т. д.
      408,5 Области для сканирования должны быть таким образом, чтобы вся вода направлялась в центральную точку, где находится слив или поддон.
      яма диаметром 18 дюймов.Должна быть предусмотрена глубина х 24 дюйма.
      703,7 Кладочный шпон до будут применяться и поддерживаться в соответствии с подробностями.
      РАМКА И ДИЗАЙН:
      310,2 Спальных комнат необходимо иметь хотя бы одно отверстие для аварийного выхода (окно на уровне
      этаж 5 кв.футов и всех остальных - 5,7 кв. футов, высота подоконника должна быть 44 дюйма или меньше от готового пола.) Рекомендуется минимум 36 x 36 дюймов.
      602,8 Противопожарная защита должна быть предусмотрены для отсечения всех скрытых вертикальных и горизонтальных сквозных отверстий в этом включает в себя все провода и водопроводные трубы, вентиляционные и межэтажные каналы и верхний сюжет на
      кровельное пространство.
      502.3 Расчет балок балки и требования к расстоянию между опорами.
      802,4 Балка перекрытия, пол размеры балок, стропил и прогонов и требования к допустимым пролетам.
      802,11 Ферменная конструкция и требования к распоркам. ФЕРМЫ ТРЕБУЕТСЯ СПЕЦИФИКАЦИЯ.
      807.1 Любое мансардное помещение 30 дюймов или более высоты должны иметь проем для доступа не менее 22 "X
      30 ".
      ЛЕСТНИЦ и ПОСАДКИ:
      311,4 Минимум 36 дюймов X Требуется 36-дюймовая площадка с каждой стороны выходной двери.
      311,5 Все лестницы должны иметь поручни МИНИМАЛЬНОЙ и МАКСИМАЛЬНОЙ высоты 34 дюйма. и 38 "
      измеряется от выступа протектора.Открыть стороны палуб и балконов, а также боковые стены должны иметь перила не менее 36 дюймов. высотой, если более чем на 30 дюймов выше итоговой отметки. ПОД ЗАЩИТНОЙ ЛЕСТНИЦЕЙ: ЗАКРЫТОЕ ДОСТУПНОЕ ПОМЕЩЕНИЕ ИМЕЕТ СТЕНЫ И СОФИТЫ, ЗАЩИЩЕННЫЕ НА ЗАКРЫТОЙ СТОРОНЕ СУХОЙ СТЕНОЙ 1/2 ".
      ГАРАЖЕЙ:
      309,1 Двери, входящие в Жилой дом от гаража должен быть МИНИМАЛЬНЫМ размером 1 3/8 дюйма из массива дерева или
      металлическая дверь, или 20-минутный рейтинг огня без окон и проемов.
      309,2 Пристроенные гаражи или в пределах 6 футов от жилого помещения должно быть полностью отделено от жилого и мансардного
      МИНИМАЛЬНОЕ место в гипсокартоне 1/2 "со стороны гаража. ГАРАЖИ РАЗМЕЩЕННЫЕ НИЖЕ ЖИЛЫЕ НОМЕРА ТРЕБУЮТ МИНИМУМ 5/8 "СУХОЙ СТЕНЫ TYPE-X ИЛИ ЭКВИВАЛЕНТ.
      309,3 Гаражные этажи должны быть с уклоном к входной двери основного транспортного средства или к центральному сливу.
      602 Заголовок гаражных ворот требования.
      ДЫМОВЫЕ ИЗВЕЩАТЕЛИ:
      313,1 (a) Детекторы должны быть установлен в каждой комнате, предназначенной для сна, (б) в удаленной жилой зоне от кухни и кухонных принадлежностей, в) на потолке верхнего уровня рядом с верхом или над каждой лестницей, кроме лестницы в подвал, в любом многоэтажный дом, (г) цокольный этаж возле лестничной клетки.Сигналы тревоги в пределах 20 футов от кухонного прибора должен быть фотоэлектрическим или временным. глушитель
      ИЗОЛЯЦИЯ:
      Согласно Indiana Energy Кодекс охраны природы 11 сентября 2005 г. (ЮЖНАЯ ЗОНА)
      R-30 Потолок R-13 + 1 Стены R-7 Стены подвала 7 футов.
      R-7 Изоляция фундамента по периметру 3 фута Подземка R-7 2,7 фута
      Другое: для стен из стального каркаса требуется R стена или пол выше
      ЭЛЕКТРИЧЕСКИЙ: Международный кодекс бытовой электротехники 2005
      Служба отключения означает быть расположен в легкодоступном месте за пределами
      зданий или сооружений, или внутри ближайшего к точке входа сервисные кондукторы.
      240-24 Устройство максимального тока (Сервисная панель) не должна находиться в гардеробных или ванных комнатах.
      210-8 Цепь замыкания на землю Защита от прерывателя (GFCI) должна быть предусмотрена во всех ванных комнатах, гаражах, подвалы, внешние розетки, все розетки на кухнях и в розетках в пределах 6 футов от сырости
      бары.(См. Раздел 210-8 для исключения).
      IBC38 Жилище розетки агрегата должны быть расположены так, чтобы ни одна точка на непрерывном пространстве стены (2 футов или шире) находится на расстоянии более 6 футов от розетки. Настенные розетки на кухнях и в столовой площади требуются до
      располагаться так, чтобы ни одно место вдоль стены не находилось на расстоянии более 24 дюймов от выход. Островная и полуостровная стойка вершины с коротким размером 12 дюймов или больше и размером 24 дюйма или Большему нужна розетка.Ванные комнаты требуется выпуск с защитой GFCI рядом с каждым установленным бассейном
      и в пределах 6 футов от воды.
      410-8 Типы шкафных светильников разрешенная, люминесцентная, полностью закрытая лампа накаливания.
      422-18 Выход для потолочного вентилятора коробки должны быть перечислены и идентифицированы для поддержки фанатов.
      300-4 Минимум 1/16 дюйма стальная пластина поверх проводки, которая не находится на расстоянии 1 1/4 дюйма от лицевой стороны
      каркасная стена.
      210-24 Электромонтаж ответвительных цепей 14-2 или 12-2 медь, в зависимости от нагрузки.
      3703-4 Подземный электрический должен быть в трубопроводе сортамента 80 на глубину 18 дюймов и до 8
      футов над землей. Метро электропривод под проездами должен быть в графике 80, водовод
      минимум.
      САНТЕХНИКА-ОТОПИТЕЛЬ ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА:
      2803.6,1 Нагнетание водонагревателя труба / предохранительный клапан должны быть из утвержденного материала и иметь
      МИНИМАЛЬНЫЙ воздушный зазор от 1 дюйма до МАКСИМАЛЬНОГО 6 дюймов над полом.
      2801 Водонагреватели устанавливаемые в гаражах с источником воспламенения, должны быть приподняты так, чтобы источник возгорания находится на высоте не менее 18 дюймов над полом гаража.
      1402.1 Размещение газовых печей ограничения: опасные зоны, под лестницей, спальни,
      ванные комнаты, гардеробные, туалеты, переходящие в спальни и ванные комнаты.
      1307,3 Производство тепла приборы должны быть установлены с горелками, устройствами розжига горелок или отопление
      элементы и выключатели на высоте не менее 18 дюймов над уровнем пола гаража.
      2427 Колено для отвода конденсата требуется в газопроводе.
      2420 Доступная отсечка клапаны должны находиться в пределах 6 футов от прибора и в том же помещении или пространстве для топлива.
      и газовая обвязка.
      1701 Требования Количество воздуха для горения и его источник.
      2407 Удаление топлива горящие приборы.
      3411,1 Минимум 5 дюймов стальная пластина над водопроводом, которая не находится на расстоянии 1 1/4 дюйма от поверхности шпилька
      стена.
      3411,1 Водопроводы должны быть протестировал 50 фунтов P.S.I. за 15 минут.Вентиляционные трубы, 5 фунтов на 15 минут или 10
      ножка стойки трубы. Все форточки должны быть 3 дюйма через крышу наружу.
      3403.1.2 Минимальное водоснабжение номинальное давление. Минимальная рабочая давление для трубопровода должно быть 160 фунтов на квадратный дюйм
      при 73 градусах по Фаренгейту.
      3403.2.2 Редукционный клапан.Максимальное среднее статическое давление должно быть 80 фунтов на квадратный дюйм. Когда основной
      давление превышает 80 фунтов на квадратный дюйм, клапан должен быть установлен на бытовой воде филиал main.
      ВАННЫЕ КОМНАТЫ:
      303 Свет и вентиляция требования. Вывести наружу.
      308,4 глазурованный области в пределах 60 дюймов от уровня слива ванны / душа должны быть закалены из стекла или стенки, окружающие эти отсеки, нижний край которых составляет менее 60 дюймов вертикально над ходьбой или стоя
      поверхность.
      702,4 Влагостойкость гипсокартон для использования в местах, подверженных водяным брызгам.
      2724 Душевые клапаны из тип уравновешивания давления.
      2720 Гидромассажные ванны должны иметь доступ к мотопомпе.
      КАМИНЫ:
      602.8 Противопожарный требования к дымоходам.
      1805 Кладка дымохода строительные требования.
      1003,7; 1001,1 Дымоходные зазоры и требования к расширению очага.
      1004,1 Завод построен Требования к установке камина.
      1001 Дымоходы расширяются как минимум на 2 фута выше любой части здания в пределах 10 футов, но
      не должен быть менее чем на 3 фута выше точки, где проходит дымоход через крышу.
      ОКРУГ РИПЛИ ИНСПЕКТОРЫ СТРОИТЕЛЬСТВА
      812-689-6068

      Что такое конструкция фундамента

      Проектирование фундамента - это создание плана строительства фундамента здания.Это узкоспециализированная функция, которую обычно выполняет инженер-строитель. Фундамент - это структурная основа, которая стоит на земле и поддерживает остальную часть здания. Следовательно, проектирование фундамента должно включать в себя тщательное изучение грунта под фундаментом, а также конструкцию и материалы, используемые для самого фундамента.

      Глубина фундамента

      Есть много типов фундаментов зданий. За исключением фундаментных плит, которые закладываются на уровне земли, большинство фундаментов можно устанавливать на различной глубине.Необходимая глубина любого фундамента может зависеть от нескольких факторов:

      • Несущая способность грунта. Определяет, какую нагрузку (вес или силу) может выдержать существующий грунт.
      • Тип почвы. Различные типы грунтов имеют разные свойства, которые могут повлиять на их пригодность для поддержки фундамента.
      • Глубина промерзания. Глубина промерзания почвы в самое холодное время года, известная как глубина промерзания или линия промерзания, часто используется для определения минимальной глубины для многих типов фундаментов.
      • Уровень подземных вод. Высокий уровень грунтовых вод может ограничить глубину фундамента, а также тип фундамента, который можно использовать. Высота грунтовых вод обычно включается в исследование почвы.
      • Минимальная глубина. Без учета других факторов минимальная глубина фундамента обычно составляет не менее 18 дюймов, чтобы учесть удаление верхнего слоя почвы и изменения уровня земли.

      Фундаментные материалы

      Фундаменты обычно строятся из кирпичной кладки, такой как бетонный блок или кирпич, или из заливного бетона.Кладочные материалы обладают высокой прочностью на сжатие и намного более устойчивы к повреждениям от влаги и почвы, чем деревянные и металлические материалы. Кладочный фундамент обычно возвышается над землей для защиты других строительных материалов от влаги и других разрушающих воздействий контакта с землей. Кладочный фундамент обычно армируют изнутри металлической арматурой или другими материалами. Подрядчики часто используют гидравлический цемент для уплотнения труб или каналов, проникающих в кирпичную кладку или бетонный фундамент.

      Некоторые фундаменты зданий построены с использованием столбов или опор из обработанного дерева. В этом случае опоры фундамента вбиваются глубоко в землю и / или опираются на скальные или бетонные опоры. Столбы и опоры часто используются при строительстве на воде или вблизи воды или там, где земля подвержена затоплению.

      Одним из наиболее важных материалов для фундамента является основание из неорганического материала, уложенное непосредственно под фундаментом. В общем, затопленный грунт и глина имеют ограниченную несущую способность и не могут выдерживать нагрузки, создаваемые зданием.Поэтому грунт выкапывают и заменяют сухим и однородным плотным материалом, таким как гравий или щебень, который обеспечивает максимальное сопротивление сдвигу и несущую способность. Базовые материалы также способствуют дренажу подземных вод и не расширяются при высоком уровне влажности, как почва.

      Передача нагрузки на фундамент

      Фундаменты должны быть спроектированы таким образом, чтобы нагрузки, создаваемые зданием, равномерно передавались на контактную поверхность для передачи суммы статической нагрузки, временной нагрузки и ветровой нагрузки на землю.Полезная несущая способность почвы не должна превышать несущую способность почвы. При проектировании фундамента также необходимо учитывать ожидаемую осадку от здания, чтобы гарантировать, что все движения будут управляемыми и равномерными, чтобы предотвратить повреждение конструкции. Кроме того, следует изучить общую конструкцию фундамента, надстройки и характеристики грунта, чтобы определить потенциально выгодные стратегии строительства.

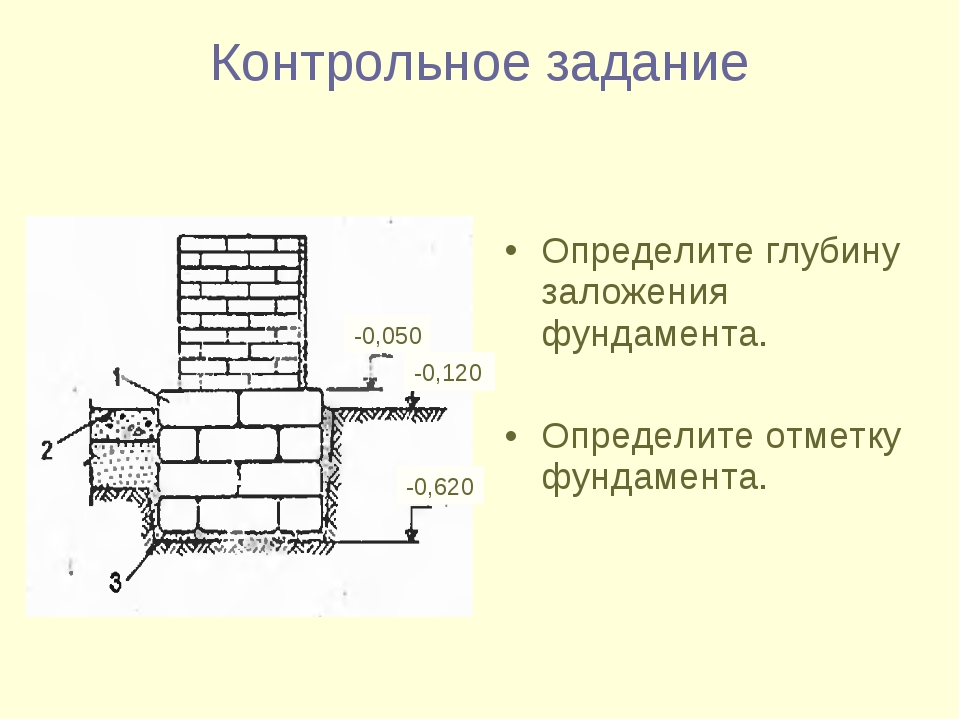

      Какой должна быть минимальная глубина фундамента для нового дома

      Минимальная глубина фундамента - это минимальное расстояние по вертикали между основанием фундамента и естественной поверхностью земли.

      Минимальная глубина фундамента в почве, которая меняет свой объем:

      Грунт меняет свой объем в зависимости от времени года. Изменение объема почвы вызвано попеременным увлажнением и пересыханием в связи со сменой времен года. Фундамент должен располагаться ниже такой глубины, чтобы грунт не менял своего объема. Эта глубина обычно не превышает 1 м, за исключением многих частей мира, где недра состоит из глины (обширная почва или черная хлопчатобумажная почва), которая значительно сжимается и набухает.

      Глина или почва, такая как чернохлопковая почва, могут быть достаточно жесткими, чтобы выдерживать нагрузку 200 или 300 кПа (2,04–3,06 кг / см 2 или 0,2–0,3 Н / мм 2 ) без оседания, поэтому это возможно делать временные или легкие конструкции без повреждений. В случае тяжелых конструкций, таких как одно- или двухэтажный дом, рекомендуется укладывать фундамент минимум на 300 мм ниже глубины, на которой прекращаются трещины.

      В случае выемки грунта в канаве, пруду, водотоке, засыпке грунта или в аналогичных условиях, прилегающих или прилегающих к грунту, фундамент следует располагать на глубине, на которой прекращается влияние таких условий.Также предусмотрите подпорные стены (боковые опоры или аналогичные работы) для защиты от воздействия таких неблагоприятных элементов.

      В случае скалы или другого погодоустойчивого грунта фундамент следует расширить на глубину не менее 50 см ниже естественного уровня земли, чтобы предотвратить скольжение или другие нежелательные движения.

      Если уровень грунтовых вод находится близко к фундаменту, то почва под фундаментом перемещается из-за просачивания воды. Следовательно, фундамент также должен располагаться ниже глубины, на которой уровень грунтовых вод не влияет на основание основания.В идеале он должен располагаться либо во влажной, либо в сухой зоне, но не должен располагаться в зоне, которая постоянно становится влажной и сухой в зависимости от сезонных колебаний.

      Минимальная глубина фундамента в ослабленной почве:

      Фундамент также должен располагаться ниже глубины, на которой почва не ослаблена отверстиями в корнях деревьев или полостями, образованными роющими животными или червями. Ослабленный грунт можно найти, выкопав пробные ямы под фундамент. Осмотрите отверстия и полости на поверхности испытательной ямы и найдите фундамент ниже ее глубины.Забор воды из земли корневой системой крупных деревьев вблизи дома также может быть причиной дифференциальной осадки. Поэтому удалите деревья рядом с домом, а затем положите фундамент на подходящую глубину. Желательно, чтобы дерево, которое вырастает до больших размеров, располагалось на расстоянии 8 м от фундамента.

      Минимальная глубина фундамента в холодных регионах:

      В холодных регионах, таких как США, фундамент внешней колонны или стен должен располагаться ниже глубины, на которой мороз может вызвать ощутимое волнение.В этом районе глубина может достигать 1,5 м. Для опоры наружных стен или колонн отапливаемых зданий может потребоваться более глубокий фундамент, чем для внутренних колонн.

      Минимальная глубина фундамента, когда в почве есть растворимая соль или химические вещества:

      В некоторых регионах бетон фундамента может ухудшиться из-за растворимых солей, сульфатов или других опасных химикатов, присутствующих в грунтовых водах или почве. В промышленной зоне земля может быть загрязнена свалкой химических отходов, которые также могут повредить бетон фундамента.Для защиты фундамента в обоих случаях следует заливать фундамент из бетона марки М20 или еще более высокого класса. Для бетона используйте специальные цементы, такие как высокоглиноземистый цемент, суперсульфатированный цемент или портланд-пуццолановый цемент. По возможности сделайте бетон непроницаемым. Также нанесите битумное покрытие на поверхность фундамента, которое защитит бетон от проникновения воды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
