Монолитный фундамент под колонны: Монолитный железобетонный фундамент под колонны: вид оснований

Монолитный железобетонный фундамент под колонны: вид оснований

Фундамент под колонны является одной из разновидностей железобетонных оснований. Колонна – железобетонная или металлическая – это основная деталь конструкции сборных каркасных зданий. На них опираются железобетонные или металлические фермы свода, также на колонны крепится обшивка постройки – бетонные плиты, сэндвич панели, профнастил и т.п.

Виды бетонных оснований под колонну

Фундамент под колонну может быть либо сборным, либо монолитным.

• Сборный тип производится на заводах железобетонных изделий по специальным стандартам – это так называемые «стаканы». Монтаж их производится уже в готовом для дальнейшей эксплуатации виде.
• Монолитный фундамент отливают из бетона прямо на месте установки будущей колонны. Изготавливается он с учётом целого ряда нюансов – прежде всего, типа грунта и предполагаемой нагрузки.

Особенность конструкции с использованием колонн состоит в том, что каждая опора «работает» индивидуально. Поэтому, при неправильном устройстве основания, возможно проседание или перекос отдельных колонн, что чревато разрушением всей постройки.

Каркас для заливки монолитного основания колонны

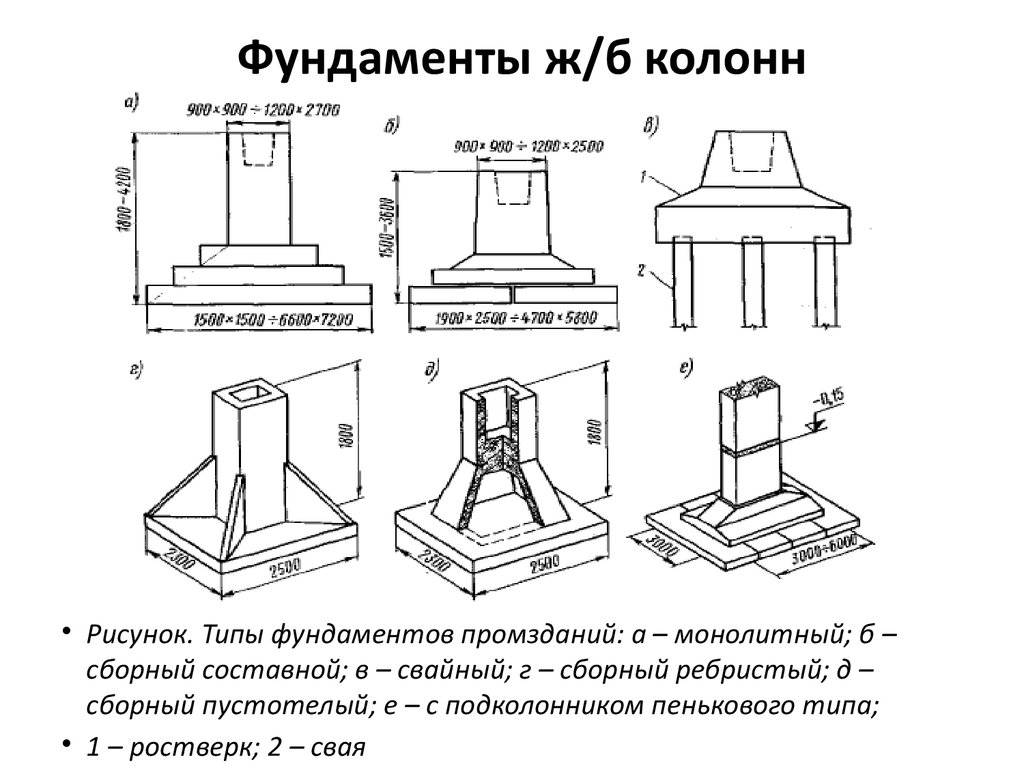

По типу устройства монолитные фундаменты под колонны (как их ещё называют в архитектуре – «столпы»), бывают:

1. Ленточными.
2. Сплошными.
3. Столбчатыми.
4. Свайными.

Рассмотрим подробнее разные виды монолитных железобетонных фундаментов для столбчатых опор.

Столбчатый фундамент

Как видно из названия, он имеет форму заглублённого в землю столба. Изготавливается в основном из железобетона, и предназначен для установки несущих опор на слабых и болотистых грунтах. Может также применяться и на твёрдых почвах как наименее затратный вариант – на его устройство уходит гораздо меньше материала и времени.

В малоэтажном частном строительстве столбчатые основания могут выполняться из металлических и асбоцементных труб, кирпича или готовых бетонных блоков.

Ленточный фундамент

Конструкция ленточного основания под размещение колонн

Ленточное основание под каркасное здание применяется в том случае, если проектом предусмотрено заполнение пространства между колоннами капитальными стенами из кирпича, шлакоблока, газобетона и т.д. Конструктивно он представляет бетонную полосу, залитую по периметру будущего здания, а также под внутренними капитальными стенами. Главным отличием ленточного основания под столбчатые опоры от обычного ленточного фундамента – это усиление в местах монтажа будущих колонн.

Сплошное основание

Представляет собой монолитную бетонную плиту, залитую по всей площади будущей постройки. Монтаж опор при этом производится по периметру плиты. В точках их установки производится усиление металлического каркаса, или углубление бетонного основания.

Применяется такой тип фундамента, как сплошная железобетонная плита, в основном при возведении складских помещений, ангаров, заводских корпусов.

Свайные основания

Монтаж опор на сваях производится в основном там, где из-за характеристик грунта невозможно устройство других типов фундамента. Например, при строительстве зданий на насыпных грунтах и в болотистой местности с высоким уровнем грунтовых вод.

В зависимости от размеров здания могут применяться сваи различной величины и конструкции. Для возведения лёгких построек вполне достаточно будет винтовых или буронабивных свай, которые без труда можно смонтировать своими руками.

Расчёт основания

Перед расчетом количества колонн всегда необходимо рассчитать вес будущего здания

Перед тем, как приступить к работе, следует составить проект будущей конструкции. Для этого нужно произвести расчёт предполагаемой нагрузки на основание здания. Исходя из этого, можно определить необходимое число опор, их размер, структуру армирования каркаса, выбрать, какой тип фундамента будет наиболее предпочтительным.

При выборе того или иного вида основания также обязательно учитываются особенности грунта, на котором будет производиться строительство. В зависимости от массы постройки и от типа грунта определяется глубина закладки основания.

При проектировании фундамента нужно учитывать следующие нюансы:

1. Более плотный грунт может выдержать большие нагрузки.
2. Чем больше площадь основания, тем большую массу оно может принимать на себя.
3. В случае высокого уровня подпочвенных вод, нижняя точка фундамента должна находиться ниже уровня промерзания грунта.

При составлении проекта будущей постройки нужно стремиться к тому, чтобы вся её масса более или менее равномерно распределялась на все опоры. Кроме того, необходимо учитывать особенности почвы в каждой отдельной точке заложения опор. Все они должны находиться в однородном слое грунта, с аналогичными характеристиками.

Если же добиться этого невозможно, то в местах со слабым грунтом придётся предусмотреть устройство подушки из гравия или щебня, либо вносить корректировки в конструкцию фундамента.

Этапы устройства основания

При разметке участка желательно использовать геодезическое оборудование

После того, как будут закончены работы над проектом будущего здания, следует приступать непосредственно к строительным работам. Прежде всего, производится перенесение проектных чертежей на местность.

Участок строительства разбивается с помощью осевых линий – тонкой проволоки или шпагата, натянутых на колышки.

Эти колышки устанавливаются таким образом, чтобы осевые линии, пересекаясь между собой, образовывали периметр будущего здания. Затем производятся земляные работы. Их характер и объём полностью зависят от типа запроектированного фундамента.

Для равномерного распределения веса здания на опоры, необходимо максимально точно рассчитать на местности точки заложения оснований под столбы.

Монолитный фундамент под опоры, как уже говорилось выше, может быть нескольких видов, в зависимости от применяемой технологии.

Ниже рассмотрим особенности устройства монолитных фундаментов для колонн, производимых по различным технологиям.

Столбчатое монолитное основание

Для устройства столбчатого монолитного фундамента достаточно выкопать яму нужной глубины под заливку монолитного стакана, либо для установки готового «стакана». На дне также сооружается песчано-гравийная подушка. Перед заливкой монолитного столбчатого фундамента вымеряется точка установки колонны и сооружается опалубка.

Внутрь нее помещается каркас с закладной или с выступающими вверх штырями для крепления будущей опоры. Конструктивно столбчатое основание может быть исполнено как в виде монолитной плиты, так и в виде ступенчатой пирамиды из двух-трёх уступов. В последнем случае каждая ступень заливается по отдельности, начиная с самой нижней.

Посмотрите видео, как производится установка колонны в стакан.

Ленточное монолитное основание

В этом случае выкапывается траншея по всему периметру постройки, а также там, где будут проходить внутренние несущие стены. В точках монтажа колонн делаются расширения или углубления в грунте, если проектом предусматривается установка или заливка в этих местах бетонных «стаканов».

Конструкция ленточного основания под колонны

В случае если общая масса строящегося здания не такая уж и большая, можно обойтись без подобного усиления конструкции. Достаточно будет в точках монтажа несущих опор лишь усилить каркас с помощью более толстой арматуры, выпуска вертикальных стержней или установки металлических пластин – «закладных».

По всему периметру траншеи, на дно засыпается подушка из крупного песка, гравия или щебня, а затем укладывается объёмный каркас. Он собирается и монтируется таким образом, чтобы возвышаться над уровнем траншеи на определённую высоту (не менее 30-40 см), необходимую для защиты стен здания от потоков талой и дождевой воды. Выступающая часть каркаса забирается в опалубку.

В точках установки железобетонных колонн из каркаса выпускаются вертикальные штыри из арматуры (или анкера), скрепляемые с горизонтальными нитями фундамента посредством L-образных перемычек.

Сплошное монолитное основание

Для заливки сплошной железобетонной плиты необходимо снять верхний слой почвы на всей площади будущей постройки. Затем площадка выравнивается в горизонтальной плоскости и засыпается щебнем, песком или гравием. Поверх песчано-гравийной подушки укладывается объёмный каркас, в точках монтажа опор также делается усиление каркаса, выпускаются стержни (анкерные болты) либо монтируется металлическая закладная пластина.

Рекомендуем посмотреть видео о том, как производится монтаж колонны на готовое основание.

Свайные монолитные основания

По типу устройства такие основания могут быть нескольких типов, но к монолитным фундаментам под колонны можно отнести, пожалуй, только буронабивную технологию. В местах монтажа будущих колонн с помощью бура делается отверстие, куда устанавливается опалубка.

Чаще всего в этой роли выступает металлическая, пластиковая или асбоцементная труба, внутрь которой вставляется арматура и заливается бетон. По верхнему краю монолитных свай также устанавливается либо закладная, либо анкерные болты.

Устанавливать закладные, анкера или выпуски арматуры под будущую колонну лучше до заливки монолита. В этом случае возможно скрепить данные детали с каркасом, что делает связь колонны с основанием более прочной. Кроме того, это отнимет гораздо меньше сил и времени.

Поскольку от правильного выбора фундамента зависит надёжность здания и долговечность его эксплуатации, подходить к расчётам нужно очень ответственно. Наилучшим вариантом будет обратиться к специалистам, которые смогут составить проект с учётом всех мельчайших нюансов.

Фундаменты под колонны: устройство, монтаж, особенности

22 Сентябрь 2016      Стройэксперт      Главная страница » Фундамент » Типы и виды      Просмотров:   30620

В современном строительстве жилых и коммерческих зданий, мостов и иных сооружений часто в качестве основных несущих основную нагрузку элементов выступают колонны. Различные по способу производства и своим характеристикам, эти элементы зданий служат основой каркаса, на который устанавливаются все остальные конструкции здания. Вместе с тем для надежной, прочной, но главное правильной конструкции всего сооружения, колонны должны быть установлены с минимальными отклонениями от расчетных величин проекта. Именно поэтому в процессе расчета проекта и практической его реализации много внимания уделяется устройству фундаментов.

• Фундаменты под колонны: виды оснований для железобетонных и металлических конструкций
• Расчет фундаментов под колонны
• Устройства фундамента под железобетонные колонны
• Устройство фундамента под металлические колонны
• Монолитный фундамент под колонны
• Анкерные соединения для устойчивости колонны
• Кондуктор-шаблон для анкерных соединений
• Отдельные фундаменты под колонны
• Заключение

Фундаменты под колонны: виды оснований для железобетонных и металлических конструкций

Основой строительства любой капитальной постройки сегодня, независимо от того какое планируется его дальнейшее применение, является фундамент, тип и особенности которого зависят в первую очередь от типа грунтов на участке и той нагрузки, которая будет передаваться на него от остальных элементов здания.

Для устройства основания под такие специфические строительные элементы, как колонны в отличие от остальных видов конструкций применяются фундаменты, способные не только выдержать вес колон и остальных частей здания, но и обеспечить необходимую проектом заданную вертикаль.

Для выполнения этих задач в современных технологиях применяются два основных варианта устройства фундамента под колонные конструкции:

• монолитные основания;
• сборные фундаменты.

Виды фундаментов под колонны: слева — монолитный, справа — сборный

Оба варианта в основе своей имеют схожую конструкцию, выполненную из армированного железобетона. Такое исполнение позволяет надежно зафиксировать нижние точки опор в соответствующем положении. Отличие заключается в том, что каждый вид имеет свое направление применения:

• монолитные фундаменты более универсальны и могут использоваться как под железобетонные колонны, независимо от формы, так и под стальные или металлические;
• составные или сборные основания используются в основном под бетонные колонны.

Для обеспечения соединения колонн и фундаментов в одно целое, применяются два основных вида соединения:

• для железобетонных конструкций применяются метод вставки основания колонны в специально созданное углубление с последующей его фиксацией заливкой бетоном;
• для стальных элементов предусматривается соединения с помощью болтов. Такая конструкция, когда в фундаментном блоке заранее установлены болты под отверстия в основании колонны обеспечивает наиболее удобное соединение.

к оглавлению ↑

Расчет фундаментов под колонны

Отправными данными для расчета фундамента под одну колонну здания являются:

• масса непосредственно самой колонны;
• масса перекрытия;
• масса стеновых материалов;
• масса конструкций здания, опирающихся на колонны.

Вычисление давления, которое воздействует на одну опору, проводится с использованием расчета площади опоры непосредственно самой колонны. Так, при размерах опоры 50*50 см. искомая площадь будет составлять 2500 кв. см. Далее проводится суммирование всех масс здания и деления полученного результата на площадь одной опоры.

Для расчета количества самих колон, требуются данные о свойствах грунта, глубине грунтовых вод, их насыщенности, при этом как показывает практика, количество опор рассчитывается с запасом не менее 50% запаса по прочности на каждую из колонн. При получении меньшего результата, как правило, увеличивают количество точек опор.

к оглавлению ↑

Устройства фундамента под железобетонные колонны

Монолитные и сборные основания под колонны предусматривают в своей конструкции специальную форму, в которую устанавливается железобетонная колонна. По сути это железобетонная форма, получившая в строительстве название «стакан».

Фундамент стаканного типа

Непосредственно сами фундаменты под железобетонные колонны могут быть представлены в двух основных вариантах конструкции:

• в монолитном исполнении;
• сборные конструкции.

Основой такой конструкции является прямоугольная плита, на которой располагаются другие меньшие плиты, образуя, таким образом, пирамиду в виде ступеней с венчающем ее вверху стаканом под опору. В монолитном исполнении все основание является одним целым, а вот сборная конструкция является чем-то вроде детской пирамидки – снизу самая большая плита, а далее плиты поменьше.

к оглавлению ↑

Устройство фундамента под металлические колонны

В качестве фундамента под металлические колонны используются в основном монолитные железобетонные основания. Каркасом такого монолита является армированная конструкция, вверху которой в определенном порядке в соответствии с размерами подошвы стальной колонны установлены анкерные болты.

Технология изготовления такого фундамента ничем не отличается от заливки монолитного фундамента для железобетонных опор, с той поправкой, что вместо стакана устанавливаются с помощью кондуктора анкерные болты.

Еще одной особенностью таких основания является точность разметки всех линий и точек установки болтов.

к оглавлению ↑

Монолитный фундамент под колонны

Монолитные основания, выливаемые одним монолитным сооружением, имеют грани ступеней под углом 90 градусов. Такие фундаменты в основном оборудуются непосредственно на строительной площадке сооружения. Для заливки на дне котлована на заранее оборудованном и подготовленном месте проводится разметка осей будущих колонн. Под каждое основание сооружается опалубка либо собирается съемная конструкция опалубки, использование которой значительно упрощает работу, поскольку не требуют дополнительных затрат на проверку правильности установки.

Для опалубки, согласно, технологических карт, проводится установка положения, как по вертикали, так и по горизонтали. Последним этапом проверки перед заливкой бетоном монолитного основания является проверка на соответствие правильности размещения по монтажным осям. После установки опалубки нижних ярусов, проводится проверка и установка подколонника (стакана).

При заливке основания под сложную форму железобетонной колонны используется усиление каркаса металлической сеткой или сварным арматурным каркасом. Для установки на легких грунтах, сложных почвах, там, где требуется повышенная прочность под фундаментом возможно устройство дополнительной площадки или устройство свайного фундамента, обеспечивающего большую прочность.

к оглавлению ↑

Анкерные соединения для устойчивости колонны

Сборные металлические колонны соединяются с фундаментным основанием при помощи анкерных болтов. Сами болты для крепления колонн устанавливаются в тело фундамента в процессе его заливки. Для закладки анкеров используются стандартные кондуктора, позволяющие установить болты с максимальной точностью. Согласно нормам и правилам погрешностью в установке анкерных болтов в основание является отклонение от заданного положения не более чем 2 мм в ту или иную сторону.

Сборные металлические колонны

При промышленном изготовлении основания допускается отклонение одного из креплений, но не более чем на 5 мм. При этом все остальные анкера должны на 100% соответствовать стандарту.

В любом случае разметка и установка фундаментных блоков под стальные колонны проводится с помощью теодолита, по оси установки анкерных болтов.

к оглавлению ↑

Кондуктор-шаблон для анкерных соединений

При заливке бетонного основания под металлические колонны используют специальный кондуктор, с помощью которого контролируется глубина и высота установки анкерных болтов. По сути, это своего рода шаблон для установки анкеров. Чаще всего изготовление кондуктора проводится из металла, на верхней поверхности которого нанесены риски для совмещения с осями и последующей проверке правильности установки с помощью теодолита. Отверстия для крепления болтов делаются в соответствии с диаметром анкеров.

Перед заливкой бетоном болты привариваются к арматурному каркасу основания, а после заливки бетоном, до того момента как он наберет свою техническую твердость проводится проверка правильности расположения болтов. Следующим этапом проводится контроль жесткости опалубки и анкеров. В завершении данной контрольной операции проверяется высотно-плановый показатель расположения.

Кондуктор-шаблон для анкерных соединений

Под тяжелые стальные конструкции используются тяжелые или усиленные варианты анкерных болтов. Размеры как диаметра болта, так его длины и шага резьбы существенно отличаются от легких анкерных соединений. Установка усиленных тяжелых болтов проводится с помощью шаблонов, в нужном положении до заливки основания бетоном. Для большей фиксации таких шаблонов используют дополнительную фиксацию каркасными стойками, придающих конструкции более жесткий вид.

После заливки бетоном, шаблоны анкерных болтов убираются, при этом, как правило, каркас остается на месте установки. При проведении этого этапа работ особое внимание уделяется правильному расположению болтов, обязательно контролируются буквально все параметры – высота, глубина вертикальность установки. Это один из самых трудоемких процессов, но от него зависит насколько верно проведено установка фундамента. Для облегчения работ на этом этапе используется несколько эталонных шаблонов-кондукторов. Сваренный из металлического швеллера или иного металлического профиля большой толщины с нанесенными координатами осей он должен обладать большой массой и жесткостью. В намеченных местах просверливаются отверстия под диаметр анкерных болтов. Для легких болтов, как правило, используется обычный деревянный брус.

Перед установкой болтов проверяется правильность установки кондуктора. Он совмещается по осям координат, а по высоте устанавливается согласно меток, на стойках каркаса.

к оглавлению ↑

Отдельные фундаменты под колонны

Для проектирования и строительства отдельных фундаментов чаще всего независимо от типа почвы, на которой они планируются располагаться, выбираются сборные или монолитные фундаменты. Основанием является плита или несколько плит с дальнейшим расположением на ней ступенчатой конструкции. На особо ответственных участках площадь основания увеличивают, и дополнительно усиливают сварной решеткой из арматуры. В зданиях, где отдельные фундаменты под колонны планируется размещать в центре постройки для обеспечения больших нагрузок, площадь подошвы делают увеличенной, на дополнительно залитой монолитной площадке.

к оглавлению ↑

Заключение

В любом случае колонна должна иметь жесткое, твердое и правильно установленное основание. И хотя в большинстве случаев закладка фундамента проводится индивидуально для каждого сооружения, и в этом деле как кажется на первый взгляд, нет ничего особенного, однако привлечение специалиста, также, как и использование проектной документации, позволит существенно сократить объемы работ и избежать при этом серьезных ошибок.



Монолитная плита I Монолитное определение I Монолитное основание I Монолитная плита Фундаментальная конструкция Монолитная плита L Что такое монолитная плита L Как сформировать монолитную плиту

26 сентября 2021 г. 20 сентября 2021 г. по кришнарадж

Оглавление

Монолитная плита

Монолитная означает «все единой заливки», поэтому фундамент выполнен из одного слоя бетонной горки с толстыми поверхностями под несущими стенами и всеми краями периметра для замены нижний колонтитул. Поскольку эта плита применяется одновременно, она выполняется очень быстро и снижает трудозатраты.

Монолитный Определение

Проще говоря, термин «монолитный» означает, что плита и балка работают как единое тело. Это монолитное действие балки достигается за счет плиты и балки одновременно.

В строительстве бетонных горок термин «монолитная плита» используется для описания бетонных конструкций, таких как фундаменты, плиты, фундаменты, балки уклона, опоры и колонны, применяемые одновременно.

Читайте также: Типы марок цемента | Разница между цементом 33, 43 и 53 класса

Монолитный фундамент

• В дополнение к одноэтапной заливке, монолитный фундамент также намного меньше, чем традиционный фундамент. Они всего около двух дюймов (4 см) в диаметре и могут достигать 12 дюймов [12 см] в высоту. Это означает, что вам нужно будет копать только около шести дюймов, и вся работа будет выполняться вашими руками.
• Плита обычно опирается на каменную подушку для отвода воды и армируется проволокой или арматурной проволокой для увеличения прочности и снижения вероятности растрескивания. В более холодном климате, подобном тому, с которым мы столкнулись здесь, в Колорадо, вы можете комбинировать внутреннее отопление с дополнительным покрытием вокруг нижней границы, которое выталкивает линию льда наружу и вниз, сохраняя ее в безопасности в циклы холода и таяния.
• Столько существенных проблем возникает, если многие условия не противоречат Монолитной плите. Их нельзя использовать, когда требуется больше заполнения, потому что у бетона больше шансов, если почва недостаточно уплотнена.
• Основная проблема заключается в том, чтобы построить дома над поймой, которые предоставляет ваш инженер (как и должно делать большинство строителей во Флориде). В этом случае моноплиты, как правило, окружают стены по периметру и другие большие несущие области. Это растрескивание может вызвать структурные проблемы, затрагивающие другие предметы домашнего обихода, такие как гипсокартон и пол, если каркасные стены неустойчивы.

Фундамент из монолитных плит

• Фундамент изготавливается путем заливки одного слоя бетона с образованием плиты и основания. Подрядчики предпочитают монолитную концепцию, потому что она снижает трудозатраты, а процесс строительства происходит быстрее, чем при использовании других фундаментов.
• Основание типичной монолитной плиты имеет толщину 12-18 дюймов в основании и от 4 до 6 дюймов. Для возведения монолитного фундамента требуется правильная подготовка площадки и армирование бетона арматурой и проволокой.
• Строительство быстрое и простое: после того, как круговой ров уложен и гравий уложен, можно приступать к заливке бетона.
• Эта основа высыхает быстрее, чем любая другая основа.
• Прочный фундамент: этот фундамент прочный, если правильно установлены анкерные болты и болты.
• Недостаточное хранение: Монолитный фундамент необходимо проверять только через регулярные промежутки времени, чтобы убедиться в отсутствии трещин в фундаменте.
• Энергосбережение: меньше энергии тратится впустую, потому что между домом и землей нет пространства. Воздух не движется под цокольным этажом.
• Это хороший способ для климата, где почва не холодная, а температура не слишком жаркая, и это не похоже на пустыню. Если нет необходимости в подвале или подвале, можно использовать монолитную плиту для повышения энергоэффективности.
• Средняя базовая стоимость может варьироваться от 4600 до 20 000 долларов США в зависимости от определенных факторов. Некоторые факторы, которые в основном определяют цену фундамента, включают место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, размер и почву, на которой вы строите.

Читайте также: Что такое оценка? | Типы оценки | Преимущество оценки | Недостаток сметы

Конструкция фундамента из монолитной плиты

• Основными элементами конструкции фундамента из монолитной плиты являются сам пол и могут быть дистанционные балки или стены фундамента с опорами на краях плиты. В некоторых случаях требуются дополнительные опоры (обычно толстая плита) под стены или колонны посередине плиты. Формованные бетонные полы, как правило, проектируются достаточно прочными, чтобы выдерживать нагрузки на грунт без армирования при заливке в сплошной или уплотненный грунт. Надлежащее использование горячекатаной стальной ткани и окалины из низкосортного бетона/цемента может уменьшить усадочное растрескивание, что очень важно для внешнего вида, а также может помочь в методах контроля проникновения радона.
• Стены фундамента обычно выполняются из камня или бетона для бетонного строительства. Стены фундамента должны выдерживать вертикальные нагрузки от верхней конструкции и передавать эти углы на подошвы. Насыпные фундаменты из бетона должны обеспечивать опору под стены и столбы. Точно так же дистанционные балки по краям фундамента поддерживают верхнюю конструкцию выше. Фундаменты должны быть рассчитаны на размер, достаточный для распределения нагрузки на землю. Под ногами может подниматься холодная вода, вызывая трещины и другие структурные проблемы. По этой причине фундаменты следует размещать под высоким снегом, если только они не установлены на камне или земле, которые, как было доказано, не промерзли или не промерзли для предотвращения замерзания.
• При наличии обширного грунта или в районах с высокой сейсмической активностью могут потребоваться специальные фундаменты. В этом случае требуется консультация местного строительного чиновника, и рекомендуется инженер-строитель.

Что такое монолитная плита?

Термин «монолитный» означает «все за один снос», поэтому в строительстве, где используется монолитная плита, фундамент выполнен из одного слоя бетонной горки с толстыми участками под несущими стенами и всеми края вокруг опоры для ног.

Строительство монолитной плиты происходит очень быстро, а трудозатраты низкие, так как в этой плите бетон заливается одновременно. Бетон используется не только с одним слоем бетона для бетонного пола, но и в сочетании с неподвижной плитой.

Применение дорогостоящих материалов делает заливку бетонных камней монолитной с бетонными столбами и столбами, при этом закрепленный бетонный шифер находится над уровнем земли. Монолитные плиты представляют собой базовые конструкции, выполненные из одного слоя бетона, обычно состоящие из бетонной трубы толщиной 4 дюйма с толстыми внутренними слоями под несущими стенами и обычно упрочненные по периметру периметра.

Преимущества монолитных плит:

1. Быстрые сроки строительства.
2. Очень прочный, особенно с добавлением армирующей стали и волокнистой сетки.
3. Его также можно улучшить, добавив давление на слабый грунт.

Читайте также: Что такое древесина? | Что такое пиломатериалы? | Для чего используются пиломатериалы? | Пиломатериалы против дерева | Разница между пиломатериалами и древесиной | Стандартный размер древесины | Для чего используется древесина?

Как сформировать монолитную плиту?

Монолитный означает «вся одинарная заливка», поэтому фундамент выполнен из одного слоя бетонной горки с толстыми поверхностями под несущими стенами и всеми ребрами периметра для замены нижнего колонтитула. Поскольку эта плита применяется одновременно, она выполняется очень быстро и снижает трудозатраты.

При использовании в идеальных условиях моноплиты могут звучать как плиты Stem-Wall. В большинстве сообществ подкатегории он накапливается, почва равномерно распределяется по территории и очень уплотняется с минимальной необходимой фильтрацией. В этом случае, если вся высота пола одинакова от много до много и много меньше, моноплиты могут быть лучшим вариантом.

Правильная планировка площадки и армирование бетона являются важными методами возведения монолитной плиты.

1. Почва:

Необходимо покрыть почву ниже уровня серы и не содержать никаких живых существ. Если верхний слой почвы подвергается эрозии, он имеет тенденцию создавать почву, которая недостаточно нарушена под поверхностью.

Важно хорошо удалить землю. Важно реагировать потоком воды, и следует подготовить правильное перенаправление, чтобы не перегружать лабораторию.

Траншеи по периметру: Толстый край монолитной горки образован траншеей, соответствующей повороту склона. В теплых условиях траншее может понадобиться только глубина стопы и ширина стопы.

Глубина траншеи составляет не менее 2 метров, что требуется в местах, где проникает иней, и его можно предотвратить, чтобы предотвратить перемещение снега под лабораторию.

2. Гравий:

Комбинированный гравий рассыпают под горки и траншеи на глубину от 3-1/2 до 4 дюймов и более. Гравий, который хорошо выделяет заполнители от 3/8 до 3/4 дюйма, является популярным методом.

3. Армирование:

Проволочная сетка размером 6 дюймов на 6 дюймов (6 ″ x 6 ″) используется в стандартной установке, которая размещается на посадочных местах для арматурных стержней, расположенных рядом с центром готовой направляющей.

Для затягивания толстой кромки часто используется арматурный стержень № 4. В нижней части канала можно расположить 2 последовательных стержня рядом друг с другом, начиная с одного стержня вверху. Арматура должна быть помещена в траншею и держать связанной.

4.

Бетон:

Как правило, бетон определяется как 3000 фунтов на квадратный дюйм и не менее 4 дюймов в диаметре. В конце горки должна быть высота не менее шести дюймов над землей. Почва, которую вы покрываете, должна находиться вдали от лаборатории.

5. Анкерные болты:

С помощью 1/2-дюймовых анкерных болтов нижние пластины строительных стен крепятся к проушинам. По краям, вставленным в бетон, когда он уже влажный, эти болты имеют форму J или L.

Другие стороны анкерных болтов устанавливаются так, чтобы верхняя сторона стеновой пластины крепилась к гайкам. Обычно анкерные болты располагаются на расстоянии шести футов от центра.

Читайте также: Что такое летучий кирпич? | Стоимость кирпичей из летучей золы | Свойства зольных кирпичей | Процесс производства кирпичей из летучей золы | Прочность на сжатие кирпича летучей золы | Размер кирпича летучей золы | Преимущества и недостатки кирпичей из летучей золы

[примечание note_color=”#F2F2F2” text_color=”#333333″ radius=”3″ class=”” id=””]

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать –

• Что такое водослив | Типы водосброса | Определение Водосброс | Проект водосброса
• Что такое работоспособность | Что такое удобоукладываемость бетона | Типы удобоукладываемости бетона | Факторы, влияющие на удобоукладываемость бетона
• Что такое канализационная система? | Типы канализационных систем | Зачем нам нужна частично отдельная система? | Как работает канализационная система? | Как работает очистная установка?
• Что такое приправа древесины? | Способы выдержки древесины | Назначение приправы древесины
• Что такое уклон дороги? | Ограничение уклона дороги | Типы уклона дороги | Исключительный уклон дороги | Градиент дороги | Цель обеспечения уклона дороги | Важность уклона на дорогах

[/примечание]

Бетонный фундамент | Фундамент из монолитных плит

Бетонные плиты и фундаменты образуют фундаменты из монолитных плит с использованием одного слоя бетона. Монолитные фундаменты предпочтительнее, поскольку они снижают трудозатраты и ускоряют строительство по сравнению с другими типами фундаментов.

Фундамент из монолитной плиты обычно имеет толщину от 12 до 18 дюймов, а толщина плиты — от 4 до 6 дюймов. Монолитные фундаменты требуют соответственно подготовленной площадки и железобетона с проволокой и арматурными стержнями.

Подготовка площадки

1. Почва под плитой не содержит органических веществ. Необходимо уплотнение и удаление верхнего слоя почвы.

2. Ответственность за соблюдение кодекса определяет тип и расположение подкреплений. Обычно используются монолитные плиты из 4-х стержней. Металлические стержни, называемые местами арматуры, перекрываются, и вы связываете их вместе, размещая их рядом в траншеях.

3. Толстые края – результат канавки по краю плиты. Глубина и ширина траншей определяются строительными нормами. В теплом климате используются траншеи шириной 1 фут и глубиной 1 фут, в то время как в условиях мороза используются траншеи шириной 1 фут и глубиной 2 фута.

Преимущества монолитного плитного фундамента

Монолитные фундаменты обладают многими преимуществами по сравнению с традиционными. У этого есть несколько преимуществ:

A. Бетонный пол можно залить, как только будет добавлена ​​траншея по периметру и уложен гравий.

B. Основа высыхает быстрее, чем любая другая основа.

C. Прочный фундамент: Чтобы фундамент был прочным, необходимо правильно установить анкерные болты и усилители.

D. Простота обслуживания: монолитные фундаменты нужно только регулярно осматривать, чтобы убедиться, что они не треснут.

E. Энергоэффективность: нет зазора между домом и землей, поэтому меньше тратится энергии. Под полом воздух не может проходить.

Недостаток монолитно-плитного фундамента

Монолитные фундаменты имеют недостатки. Ниже приведены некоторые минусы такого типа фундамента:

1. Ваш дом увеличился примерно на один фут в высоту, что подвергает вас риску затопления. Дом находится на высоте 6 дюймов над уровнем земли, поэтому затопление вызывает опасения.

2. Ремонт треснувшего фундамента может быть очень дорогостоящим: когда в фундаменте появляется трещина, необходимо использовать дорогостоящие методы для устранения проблемы.

3. Стоимость имущества может уменьшиться.

Своевременный выбор монолитных плит

Плитные фундаменты идеально подходят для нескольких применений. Это хороший выбор для климата, который не замерзает, не становится слишком жарким и не похож на пустыню. Вместо подвала или подвала можно использовать монолитную плиту, если в ней нет необходимости.

Возможные проблемы с монолитным фундаментом

Монолитные фундаменты удобны и просты в установке, но могут возникнуть проблемы с их установкой. Традиционный фундамент может быть дешевле в установке, чем фундамент, требующий дорогостоящего ремонта.

Трещины обычно образуются в других частях дома, поддерживаемого монолитным фундаментом.

1. Большое беспокойство вызывают трещины в фундаменте. Холодные швы могут отделить фундамент от стены, когда в фундаменте есть трещины.
