Недостатки свайного фундамента: Недостатки свайного фундамента и винтовых свай — ЗСК Интересные статьи и общая информация

Недостатки свайного фундамента и винтовых свай — ЗСК Интересные статьи и общая информация

Каждая конструкция имеет свои минусы и плюсы. Винтовые сваи — не исключение. При всех преимуществах данных конструкций, у свайного фундамента есть и слабые места. Одним из них можно назвать подверженную коррозии металлическую основу. Некоторые компании при производстве винтовых свай используют некачественные материалы. Мы не поддерживаем такую сомнительную экономию, поэтому для производства свай, мы используем только качественные материалы. Второй слой изделий представляет собой специализированную двухкомпонентную эпоксидную эмаль, которая была создана специально для защиты металлических конструкций от воздействия агрессивных сред, в том числе при полном погружении изделий в водную среду.

Однако, даже убедившись в качестве винтовых свай, нужно быть уверенным в квалификации специалистов, производящих монтаж фундамента.

• Основная ошибка «вольных» монтажных бригад и недобросовестных компаний — не докрученные сваи и неверное представление о несущей способности фундаментов! Основное правило при монтаже фундамента гласит — закручивать сваю нужно до «отказа». Только мощный слой грунта под сваей обеспечивает ее несущую способность! Просто закрутить сваю на 1,5 метра недостаточно. Это снижает несущую способность фундамента в разы!
• Завершающим этапом монтажа фундамента является тщательная очистка сварных швов и их антикоррозийная обработка.

Наша команда — это квалифицированные специалисты, прошедшие серьезную теоретическую и практическую подготовку. Поэтому Вы можете не бояться и всецело доверить нам свой фундамент.

• Недостатки свайного фундамента также проявляют себя в непосредственной близости от объекта, а именно невозможность установки таких конструкций рядом со строением. Но на сегодняшний день существует решение данной проблемы — специальные переносные вращатели, которые сделали возможным монтаж на расстоянии 15 — 20 см от строения.

Основные характеристики свай для фундамента

1. Конструкция должна быть изготовлена из новой стальной трубы. Применение вторичных материалов может привести к возникновению неполадок фундамента и разрушению строения.
2. Ствол, не должен быть иметь горизонтальных сварных швов, изделие должно быть цельным.
3. Толщина металла стенки сваи диаметром 108 мм, должна составлять не менее 4 мм.
4. Толщина металла стенки лопасти (винта) сваи диаметром 108 мм, должна составлять не менее 5 мм. Диаметр лопасти должен составлять не менее 300 мм.
5. Винтовая свая должна обладать лопастью правильной формы, а угол атаки должен быть четко рассчитанным и определенным. Лопасть является важнейшей частью изделия, от которой зависит весь фундамент и его несущая способность.
6. Сварной шов должен быть качественным, так как плохо приваренная к трубе лопасть может повредиться при закручивании или вовсе оторваться.
7. Винтовую сваю необходимо поддать химической, дробеструйной и пескоструйной обработке. Только после этого на изделие наносится антикоррозийное покрытие.
8. Антикоррозийное покрытие должно быть качественным. Сертификат соответствия нормам ГОСТ у поставщика таких покрытий, должен быть не старше 3-х лет.

Недостатки свайного фундамента

1. Установка в каменистые грунты очень проблематична, а в скалистый грунт невозможна;
2. Фундамент на сваях исключает возможность строительства подвальных помещений;
3. Винтовые опоры (но не менее 50-и лет) уступают в долговечности ленточным основаниям;
4. Неправильно установленные сваи (закрученные не до плотного-несущего слоя грунта) может выдавливать из земли под воздействием сил морозного пучения.

Наша компания, помимо собственного производства, имеет и собственные, обученные бригады монтажников, за плечами у которых более 2000 успешно сданных объектов различной сложности. Мы готовы выполнить качественно и в срок монтаж любого свайно-винтового фундамента, забора или причала.

Обращайтесь к профессионалам!

Недостатки свайно-винтового фундамента, ограничения в его использовании

Услуги

• Главная
• Статьи
• Недостатки свайно-винтового фундамента, ограничения в его использовании

Недостатки свайно-винтового фундамента, ограничения в его использовании

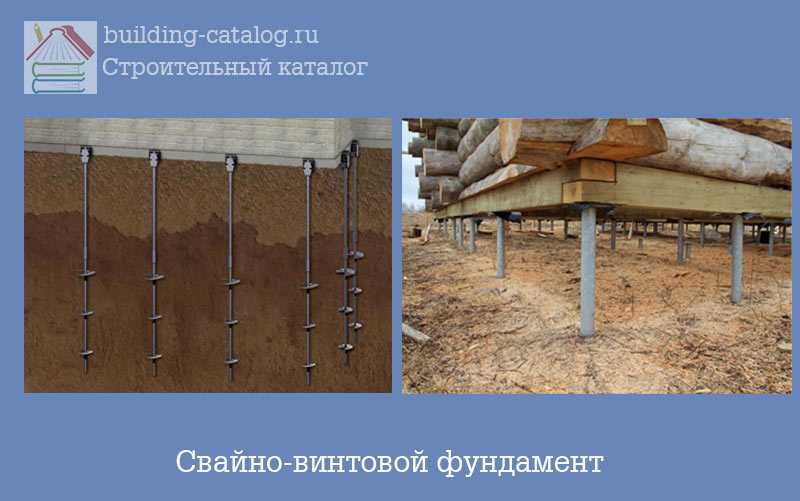

Свайно-винтовой фундамент является одним из наиболее распространенных типов фундаментов. Он имеет много преимуществ, он довольно универсален и удобен. Однако, он не лишен недостатков, которые очень важно учитывать при выборе типа основания для здания. К тому же не всегда целесообразно использовать свайно-винтовой фундамент, ведь он имеет свои ограничения в использовании.

Недостатки свайно-винтового фундамента

1. Отдельные виды земли, к примеру, грунт с каменистыми включениями не подходят для установки в него винтовых свай. В таком случае существует огромная опасность того, что защитный слой металлической трубы испортится. И основание прослужит не долго, покроется ржавчиной, и уже через пару лет придется менять фундамент, что обойдется очень дорого, и займет много времени и сил.
2. Очень важно, чтоб винтовая свая имела антикоррозийную обработку. Довольно часто хозяева и строители экономят на этом, и пренебрегают дополнительной обработкой сваи. Таким образом, свая начинает быстро портиться и гнить.
3. Если свая закручена, то невозможно проверить, есть ли у неё скрытые повреждения.
4. Если использовать в строительстве фундамента винтовые сваи, то в таком случае от подвальных помещений придется отказаться.
5. Завод производитель не может в полной мере контролировать качество сварки шва. Из-за этого могут возникнуть проблем с его прочностью и неожиданные неприятные ситуации.
6. Если менеджеры по продажам не квалифицированы, то они в стремлении продать свой товар могут искусственно уменьшать стоимость материала в счет сокращения нужного количества свай.

Недостатки свайно-винтового фундамента важно учитывать, ведь только так вы можете подобрать себе наиболее оптимальный вариант основания для постройки. При этом свайный фундамент имеет свои ограничения в применении.

Ограничения для свайного фундамента

Свайный фундамент плохо работает в горизонтальной подвижной земле. Это может быть набухающий грунт, просадочный. Тип земли определяется только в лабораторных условиях после исследований.

Поэтому очень важно перед установкой фундамента провести тщательное геологическое исследование. Вследствие мало устойчивого грунта и большой вероятности опрокидываний, лучше всего отдать предпочтение жесткому железобетонному ростверку.

Также нередко при строительстве свайного фундамента появляются сложности со строительством цоколя. Важно заполнять место между свай, производить забирку так же, как и в конструкциях столбчатого фундамента. А это может привести к дополнительным финансовым и энергетическим затратам.

Другие статьи:

Типы фундамента на сваях

Фундамент для зданий, возводимых в плотных застройках

Расчет винтовых свай для свайного фундамента

Откатные ворота на свайном фундаменте

Возврат к списку

Преимущества и недостатки свайного фундамента

Взгляд – в буквальном смысле – на взлеты и падения свай! По сути, будь то мелкозаглубленный или глубокий фундамент, они обеспечивают поддержку конструкции здания. Когда требуются глубокие фундаменты, нужно правильно выбрать тип свайного фундамента.

Давайте рассмотрим ваши варианты, если вам нужна глубокая основа для вашей следующей застройки.

Что такое свайный фундамент?

Итак, что такое свайный фундамент? Это глубокий фундамент, состоящий из конструкционной сваи (длинного цилиндра из прочного материала), вставленной в землю для поддержки основания здания. Глубокий фундамент позволяет построить конструкцию там, где грунт на небольшой глубине недостаточно прочен, чтобы безопасно нести здание без чрезмерной осадки.

Ваше решение о типе свайного фундамента будет зависеть от геологического профиля грунта; факторы окружающей среды, такие как шум и вибрация, а также допустимая нагрузка и критерии осадки для свайного фундамента.

Вы бы предпочли быть успешным застройщиком ? Конечно, вы бы! Поэтому убедитесь, что вы загрузили Шесть практических и эффективных советов по успешному развитию недвижимости сегодня.

 >> ЭКСКЛЮЗИВ <<

Когда использовать свайный фундамент

Использование свайных фундаментов будет ответом на ваши требования к фундаменту, если у вас плохие грунтовые условия со слоем слабого грунта на поверхности. Поскольку этот слой может быть не в состоянии выдержать вес здания, нагрузки должны быть переданы слою более прочного грунта или породы ниже выявленного слабого слоя.

Поскольку многое зависит от типа грунта (или горной породы), следует провести исследование грунта, чтобы определить прочность грунта на достаточной глубине, чтобы инженер-геотехник мог спроектировать сваю.

Различные типы свайного фундамента

1. Сваи водоизмещающие

Сваебойная машина используется для забивания предварительно сформированной сваи в землю, обеспечивая ее вертикальное положение. Свая покрыта наголовником, чтобы предотвратить ее повреждение в процессе непрерывных ударов, которыми сваи вбиваются в землю, перемещая и уплотняя грунт до достижения нужной глубины. Такие сваи известны как «вытесняющие». Другой формой забивной сваи является забивная набивная свая. Это образуется путем вбивания в землю трубы с закрытым концом с одноразовой заглушкой. Затем трубу заполняют бетоном и стальной арматурой, после чего трубу извлекают из земли, оставляя железобетонную колонну на месте.

Преимущества

• Экономично изготавливать сваи за пределами площадки, хотя вам нужно будет очень точно измерить длину свайных колонн.
• Он может быть установлен на большой длине с помощью механических соединений для соединения секций вместе
• С участка практически нечего вывозить
• Быстрая установка ведущих

Недостатки

• Ограниченная нагрузка, которую может нести свая
• Свая может быть повреждена в процессе забивания в землю.
• Шум и вибрация могут повлиять на соседние объекты.

2. Сваи монолитные

Почва удаляется из земли коротким или непрерывным шнеком на необходимую глубину. После завершения процесса стальную арматуру можно опустить в отверстие, а затем оно заливается влажным бетоном. Они известны как «замещающие» сваи, поскольку они удаляют грунт и заменяют его более прочными материалами, такими как бетон и сталь.

Преимущества

• Сваи большой емкости могут быть сформированы диаметром более 3 м
• Соединение свай не требуется для достижения расчетной глубины
• Шум и вибрация минимальны, практически не влияют на соседние объекты
• Может преодолевать препятствия в земле, чтобы достичь расчетной глубины

Недостатки

• Проверка качества материалов должна тщательно контролироваться на месте специалистами с соответствующим опытом.
• Так как грунт не уплотняется так же, как в свайных сваях, несущая способность грунта не такая большая
• Формирование монолитной сваи может занять больше времени
• С площадки предстоит вывезти большое количество добычи.

В чем разница между опорной сваей и висячей?

Концевая опорная свая – это свая, основание которой опирается на нижний слой прочного грунта или камня. Действуя как мост через слабый слой к более сильному слою ниже, свая представляет собой колонну, на которую нагрузка здания передается более прочному слою.

Висячая свая представляет собой другой метод, при котором нагрузка здания передается за счет трения на грунт по всей длине сваи.

Большинство свай имеют комбинацию трения и торцевой опоры при расчетной грузоподъемности. Свайные фундаменты должны быть спроектированы инженером-геотехником, чтобы сваи не перегружали почву сверх ее способности выдерживать нагрузку здания.

Встроенные подпорные стенки

Сваи могут быть использованы для создания как временных, так и постоянных подпорных конструкций для удержания грунта, есть несколько причин, по которым в строительстве используется закладная стена:

• Повышенная устойчивость на неустойчивом склоне
• Удержание грунта для изменения уровня на площадке
• Удержание грунта для проведения глубоких земляных работ, например, для устройства глубокого колодца
• Формирование цокольного строения
• Для защиты берегов рек от эрозии

Существует три основных типа встроенных подпорных стенок:

Смежные свайные стены образованы построением линий свай, которые почти соприкасаются. Они используются там, где необходимо учитывать шум и/или вибрацию, а также там, где грунтовые воды отсутствуют выше максимальной глубины требуемой выемки грунта.

Секущие свайные стены формируются путем построения рядов свай, которые перекрываются с врезкой основной сваи во второстепенную сваю, так что между сваями нет зазора, как в случае со смежной свайной стеной.

Шпунтовые стены формируются путем забивания стальных листов в землю, которые соединяются предварительно сформированной «муфтой». Соединения или «муфты» могут быть герметизированы запатентованными материалами или с помощью сварки, чтобы предотвратить протекание воды через стену, где уровень грунтовых вод превышает максимальную глубину котлована.

Как и в случае свайного фундамента, выбор используемого типа стены будет зависеть от критериев эффективности встроенной подпорной стены, геологии или грунта и экологических соображений на площадке.

Как можно снизить уровень неудобств в процессе укладки?

Одной из самых больших проблем является нарушение работы соседей и прилегающих строений в процессе укладки свай на стройплощадке – как из-за шума, так и из-за вибрации. Непрерывное шнековое бурение (CFA) — это метод, представляющий собой самую тихую форму забивки с очень низкой вибрацией, что означает, что его превосходно использовать там, где необходимо свести шум и вибрацию к минимуму. Это также лучший вариант для использования в тех местах, где объект является экологически чувствительным.

В процессе CFA используется шнек (сверло, похожее на штопор) на сваебойной установке для бурения шахты. Стабильность бура сохраняется за счет вращения шнека в земле. Затем бетон закачивается под давлением через полый шток шнека и заполняет сваю по мере того, как шнек постепенно выдвигается из отверстия. После того, как шнек удален, стальная арматура погружается во влажный бетон.

Что дальше?

При выборе лучшего свайного фундамента для застройки важно получить профессиональную консультацию.

Поэтому обязательно спросите у экспертов. На нем все держится!



Свайный фундамент — Типы, преимущества и недостатки — Портал гражданского строительства

Что такое свайный фундамент?
Свайный фундамент, тип глубокого фундамента, представляет собой тонкую колонну или длинный цилиндр, состоящий из бетона или стали, используемый для поддержки конструкции и передачи нагрузки на необходимой глубине за счет торцевой опоры или поверхностного трения.

Свайные фундаменты обычно используются для больших сооружений и в случаях, когда небольшой глубины грунта недостаточно, чтобы противостоять чрезмерной осадке, поднятию и другим проблемам.

Использование свайного фундамента:
В следующих случаях предпочтение отдается свайному фундаменту.

• Нагрузка на надстройку большая и распределяется неравномерно.
• Откачка воды из открытых траншей для мелкозаглубленных фундаментов является сложной и дорогостоящей задачей.
• Несущая способность верхнего слоя почвы низкая.
• Уровень воды в недрах высокий, поэтому
• Уровень воды в недрах резко меняется.
• Строить траншеи тяжело и дорого.
• Характер верхнего слоя почвы обширный.
• Сооружение расположено у кромки воды или в русле реки, уязвимо для размыва.
• Возле фундамента, каналов или глубоких дренажных линий.
• Фундамент опор ЛЭП, морской платформы, уязвимой для подъемных сил, сделан из свай.

Выбор свайного фундамента:
При выборе типа свайного фундамента учитывайте следующие факторы:

• Природа строения
• Состояние загрузки
• Вес сваи
• Прочность сваи
• Доступность финансирования
• Типы почв и их качества Наличие материалов и оборудования
• Уровень грунтовых вод в земле
• Цена сваи
• Пример соседней постройки
• Предусмотрены сваебойные установки.
• Обслуживание сваи
• Требуется длина сваи.
• Требуемые номера свай
• Проблемы с забивкой свай

Типы свайных фундаментов:
В строительстве используются следующие типы свайных фундаментов:

A. По функциональному назначению:
1. Концевые опорные сваи:

Рис. Предоставлено: Prodyogi.com

В сваях этого типа нагрузки проходят через нижний конец сваи. Нижняя часть сваи поддерживается толстым слоем почвы или камня. Куча обычно лежит поверх переходного слоя слабого и сильного убийцы. В результате свая служит опорой для надежной передачи нагрузки на прочный слой.

Общая несущая способность концевой сваи определяется путем умножения площади вершины сваи на несущую способность грунта на глубине покоя сваи. Диаметр сваи определяется с использованием соответствующего коэффициента безопасности.

2. Висячая свая:

Рис. 2: Висячая свая
Предоставлено: researchgate.net вес, приложенный к сваям. Висячие сваи обычно используются при наличии прочных слоев фундамента на большей глубине.

3. Уплотняющая свая:

Рис. 3: Уплотняющая свая
Предоставлено: civiconcepts.com

Уплотнение — это метод уплотнения рыхлого гранулированного грунта для увеличения его несущей способности. Уплотнительные сваи не выдерживают никакого веса. В результате они могут быть сделаны из более слабого вещества, такого как песок. Свайная труба постепенно удаляется для уплотнения грунта, а на ее место насыпается песок, образуя песчаную кучу.»

3. Несущие сваи:
Основное назначение свайного фундамента такого типа — передача вертикальных нагрузок. от строения к почве. Эти фундаменты передают нагрузки от слоя, способного выдержать нагрузку, к слою со слабыми несущими свойствами. Несущие сваи можно далее классифицировать как проточные в зависимости от метода передачи нагрузки от сваи к грунту.

4. Натяжная свая:
Эти свайные фундаменты стабилизируют конструкции, склонные к подъему из-за гидростатического давления или опрокидывания. Он также известен как подъемная свая.

5. Отбойная свая:
Эти сваи используются для защиты береговых сооружений от повреждения кораблями или другими плавучими объектами.

6. Анкерная свая:
Эта свая защищает горизонтальное натяжение от шпунтовых свай или других тянущих усилий.

7. Шпунтовая свая:
Они используются в качестве переборок или непроницаемых перегородок для уменьшения утечек и напряжения под гидротехническими сооружениями.

B. На основе материалов и составов:
1. Сборные железобетонные сваи:

используется для максимальной расчетной нагрузки около 80 тонн. Чтобы выдерживать нагрузки, они должны быть усилены. Они требуют места для хранения и заливки, дополнительного времени для схватывания и отверждения перед установкой, а также тяжелого оборудования для вождения и управления. Им также приходится платить большие деньги, чтобы убрать лишнюю длину или увеличить расстояние.

2. Монолитные бетонные сваи:

Рис. 5. Монолитные бетонные сваи
Предоставлено: theconstructor.org -бетонная свая. После вставки любой стальной арматуры отверстие заполняется бетоном. Корпус можно либо оставить на месте, либо снять. Сваи из монолитного бетона с обсадной трубой известны как сваи из размягченного монолитного бетона. Необсаженные монолитные бетонные сваи – это сваи, не имеющие обсадной трубы.

3. Расширяемые сваи:
Расширяемые сваи представляют собой буронабивные сваи с увеличенным утолщением или диаметром в некоторой точке по длине для закрепления расширяющегося грунта основания, подвергающегося поочередному сжатию и расширению.

4. Деревянные сваи:

Рис. 6: Деревянные сваи
Предоставлено: civiconcepts.com

Для создания этих насыпей используются стволы деревьев. Они могут быть квадратными или круглыми. Эти поленницы имеют диаметр от 30 до 50 см и длину не более чем в 20 раз превышающую их ширину наверху.

Внизу дается чугунный башмак, а вверху закрепляется стальная пластина. При забивке набора деревянных свай вершины каждой сваи доводятся до одного уровня, а затем добавляется бетонный колпак для создания общей платформы. Типы свайных фундаментов имеют меньшую несущую способность и без обработки не являются постоянными.

5. Стальные сваи

Для их заполнения используется бетон. Диаметр может варьироваться от 10 до 24 дюймов, а толщина обычно составляет 34 дюйма. Сваи просты в забивке из-за их небольшой площади сечения. Концевые сваи являются наиболее распространенным применением.

i) Двутавровые сваи:
Эти свайные фундаменты имеют большие плиты. Они подходят для эстакадных конструкций со сваями, выступающими над уровнем земли и служащими колоннами. Поскольку они имеют небольшую площадь поперечного сечения, их можно легко забивать в грунты, в которые трудно забить стандартные сваи. Они используются в качестве длинных свай с высокой несущей способностью.

ii) Трубчатые сваи:
В этой форме стальные трубы или трубы вбиваются в землю. Трубчатые сваи залиты бетоном. С ними легко обращаться и въезжать из-за их круглых насыпей. Эти виды свайных фундаментов просты в обращении и установке в поперечном сечении.

iii) Коробчатые сваи:
Они заполнены бетоном и имеют прямоугольную или восьмиугольную форму. Когда забивка свай в твердые породы нецелесообразна, применяют определенные формы свайных фундаментов.

6. Композитные сваи:
Композитные сваи представляют собой сваи, сделанные из двух разных материалов, забиваемых одна поверх другой для достижения той же цели, что и одиночная свая. В такой комбинации используются полезные свойства обоих материалов. Они рентабельны, поскольку сочетают в себе высокую коррозионную стойкость одного материала с низкой стоимостью или прочностью другого.

C. В зависимости от метода установки:
i) Забивные сваи:
Верхушки этих свай обычно забивают в грунт для принудительной установки. Сборные железобетонные, деревянные и стальные сваи обычно забивают на место путем забивки, которая может выполняться вертикально или под наклоном.

ii) Забивные и монолитные сваи:
Эти свайные фундаменты изготавливаются путем забивания в грунт кожуха с закрытым нижним концом. Затем в корпус заливают бетон. Кожух может быть снят или нет. Она называется необсаженной сваей, если обсадная труба сваи не удалена, и обсаженной сваей, если обсадная труба не извлечена.

iii) Буронабивные и монолитные сваи:
Выкопайте яму в земле и залейте ее бетоном для создания этих типов свайных фундаментов.

iv) Забивные сваи
Свайные фундаменты поднимаются с помощью гидравлического домкрата, который толкает поверхность вниз.

v) Винтовые сваи:
Грунт ввинчивается в эти типы свайных фундаментов.

Преимущества свайного фундамента:

• Сваи могут быть подготовлены заранее в зависимости от их длины.
• Его можно разместить на огромной территории и на очень большом расстоянии.
• Сборные конструкции сокращают время, необходимое для завершения проекта.
• Мы можем использовать отвалы в ситуациях, когда бурение не требуется.
• Кучи ухожены и опрятны.

Недостатки свайного фундамента:

• При проходке по камням и скалам сразу повреждается свая.
• При забивке свай возникают вибрации, которые повреждают близлежащие конструкции.
• Морские бурильщики могут атаковать сваи в соленой воде.
• Куча не может быть выше земли.
• Эксплуатация свай требует использования тяжелой техники.
• Дренаж не является проблемой для свай.

Вывод:
Назначение любого фундамента – безопасно поддерживать и передавать нагрузку от надстройки на землю. Интенсивность нагрузки от надстройки и характер грунта влияют на тип фундамента. Мы должны иметь в виду, что простые фундаменты являются наиболее рентабельным фундаментом в большинстве случаев.
При чрезмерно сильных гравитационных нагрузках предпочтительнее свайный фундамент, когда боковые напряжения действуют на слабый грунт; предпочтение отдается свайному фундаменту. Выбрать правильную форму свайного фундамента будет проще после изучения всех элементов.
