Составление рабочего плана фундамента дома

Дата: 31-01-2015Просмотров: 2433Рейтинг: 41

Рабочий чертеж опоры дома необходим для качественного выполнения строительных работ.

Для выполнения правильного чертежа фундамента дома необходимо инженерное образование, а вот читать проектные чертежи должен уметь каждый.

Общая документация по основанию дома объединяет комплекты чертежей, которые составляются в соответствии с планом проведения монтажных работ. Каждому отдельно взятому документу присваивают свой номер.

Первые листы рабочей документации фундамента должны включать в себя данные по всем рабочим чертежам:

Все незамаркерованные фундаментные балки-БФ2.

сводную ведомость чертежей, которая включает в себя перечень основного комплекта конструкторской документации;ведомость спецификаций на материалы фундамента дома;условные обозначения в соответствии с ГОСТ и ЕСКД;общие указания, ссылочные документы и другие данные, включая эскизы, сметную документацию, сертификаты качества и документы на изделия.

Основанием для создания комплекта документов является задание на начало проектирования и утвержденный во всех инстанциях проект. Чертеж основания должен включать в себя следующие отметки:

отметку о соответствии всем стандартам, нормам, правилам и действующему законодательству;список работ, для которых необходимо составлять акты на скрытые работы;отметку о прохождении контроля на патентную чистоту.

Содержание

• 1 Принципы создания конструкторской документации на основание
• 2 Условия точного переноса плана на местность
• 3 Основные параметры расчетов
• 4 Особенности выполнения плана ленточного фундамента
• 5 Сечения в плане фундамента
• 6 Общие правила выполнения сечений
• 7 Дополнительная документация
• 8 План свайного фундамента
• 9 Чертеж плитного фундамента
• 10 Подготовка участка к разметке
• 11 План фундамента – важнейший этап строительства любого здания. Его точность и информативность обуславливают качество дальнейших работ, поэтому так важно знать общие правила составления плана.
• 12 Для создания проектной документации необходимо дождаться окончания составления плана строения.Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента. Создавая проект, необходимо опираться на технические характеристики будущего строения. Ни в коем случае нельзя использовать чужие проекты подобных конструкций, так как они не учитывают особенности конкретного участка.
• 13 Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования.Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.
• 14 Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет. В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке. Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями.
• 15 Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания. Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.
• 16 Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение. План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.
• 17 Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов. Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез. Для упрощения установки места сечения нужно нанести на план разомкнутые штрихи со стрелками, которые указывают направление секущей плоскости.
• 18 Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м. А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения. Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы: сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;развертку и план монтажа сборных опор;схему армирования участка с учетом нагрузки здания на основание;схемы расположения гидро- и теплоизоляционных слоев;таблицы с указанием эксплуатационных характеристик опор основания;данные о расположении откосов.
• 19 Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат. О том, как самостоятельно создать проект дома, смотрите в следующем видео.

Принципы создания конструкторской документации на основание

Чертежи фундамента включают в себя горизонтальные и вертикальные сечения основания, которые демонстрируют конфигурацию основных элементов опоры: столбчатые основания, несущие конструкции стен, колонны, оборудование и др. Общие чертежи фундамента вычерчиваются в масштабе М1:100, а также М1:200 и М1:400. Для начала на чертеж наносят главные разбивочные оси, оси столбчатых опор и колонн.

Ведомость деталей на один элемент.

Контур фундамента чертят линиями с номинальной толщиной 0,5 мм (тонкие) и 1 мм (основные). На общем плане обязательно показывают проектную конфигурацию основной подошвы фундамента дома, подготовок и подсыпок под подошвы, изменения глубины и уступы при различных глубинах заложения. Обязательным является отображение монолитных и сборных элементов конструкции.

Если конструкция предполагает наличие технологических отверстий для инженерных коммуникаций, то они должны быть показаны на плане с привязкой к ближайшим осям, вычерчиванием нижней части и присвоением порядкового номера отверстия.

Данные уступы и отверстия вычерчиваются с использованием линий невидимого контура. В отдельных случаях отверстия затушевывают. Все величины размеров и ссылки на отметки вносят в экспликацию проектной документации на дом.

Каждый чертеж основания здания включает геодезические отметки для определения «общего нуля» и обозначения глубин заложения основных участков. Если глубина заложения имеет постоянную величину, то она указывается в сноске примечания. Отметки противоположных углов здания и точки пересечения основных осей должны иметь привязку к координатам, отмеченным на генеральном плане участка.

В планах столбчатых фундаментовпри нанесении изображения показывают длину и ширину столбов с учетом каждого уступа местности. Подошву показывают отдельно с указанием ширины обреза. Размеры наносят, учитывая генеральный план и габариты дома.

Вернуться к оглавлению

Ленточные фундаменты.

Для более точного отображения конструкции опор дома в чертежи включают поперечные сечения.

Плоскость сечения заполняется штриховкой. Сечения чертят в масштабе М1:50, М1:25 и М1:20, как правило, на отдельном листе с внесением в основную спецификацию элементов. При незначительных размерах и малой сложности фундамента сечения располагают на основном листе совместно с планом основания.

Сечения включают в себя изображение основных контуров фундаментной опоры, цоколя, нижней части стены, уровень грунта, отмостку наружных стен, гидроизоляцию и технологические отверстия.

Одним из условий является отображение отметки 0.00 (общий ноль). Все отметки желательно располагать строго на одной линии. Полки выноски разворачиваются в противоположную сторону от сечения.

Каждый чертеж основания дома должен иметь примечания по конструкции фундамента, подготовительным и гидроизоляционным работам. Справа располагают таблицу нормативных нагрузок на основание и спецификацию стандартных бетонных, стальных и железобетонных составляющих опоры. При устройстве конструкции из отдельных элементов составляют план монтажа и развертку с указанием расположения отдельных блоков.

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Условия точного переноса плана на местность

Чтобы чертеж было легко перенести на местность и выполнить разметку участка с достаточной точностью, необходимо выполнение определенных условий.

Точное соблюдение масштабирования для каждой части плана. При выполнении укрупненных выносных изображений, их масштаб указывается отдельно. Для общего масштабирования планов фундаментов используются соотношения 1:100, 1:200, 1:300, 1:400.

Значительно упростить перенос схемы на местность поможет осевая разметка. Разбивочные и крайние оси наносятся на общий план и отдельно для выносных видов, а также в местах установки отдельных элементов (колонн и пр.). В обязательном порядке между крайними осями (стен или опорных колонн) и разбивочными указывается расстояние.

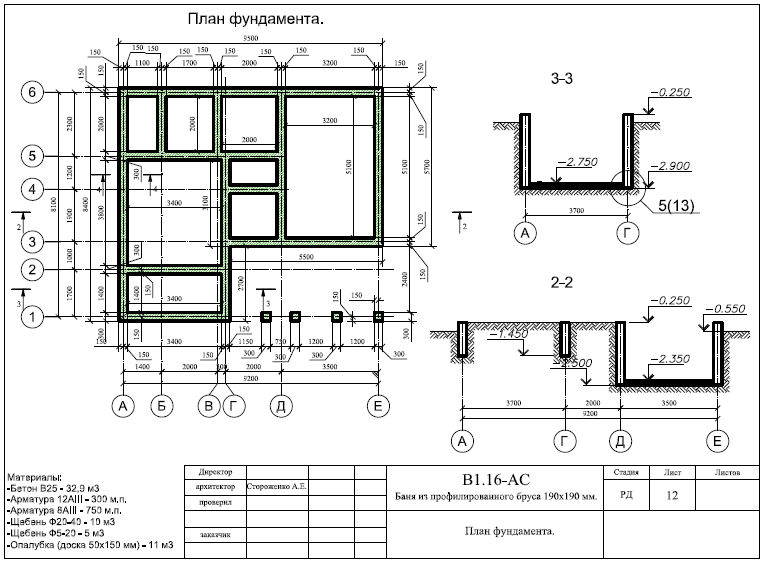

Общий план фундамента с указанием размеров, материалов и необходимых отверстий.

Упрощает задачу переноса плана на местность и координатная сетка.

Основные параметры расчетов

Чертеж фундамента должен создаваться на основе расчетов, при выполнении которых принимаются во внимание:

общий вес возводимого сооружения,степень увеличения нагрузки в процессе эксплуатации,тип грунта на участке (его плотность, обводненность и пр.).

На основании этих данных учитываются не только геометрические параметры опоры (заглубленность – для всех видов, форма сечения и ширина опоры дома ленточного типа, диаметр и толщина стенок свайных конструкций), но и материалы для изготовления (марка бетона и использование наполнителей, вид армирования, устройство гидроизоляции).

[warnig]Важно: Все расчеты для построения плана выполняются с обязательным запасом прочности.[/warnig]

Спецификация на дополнительные материалы с пояснительными записями для плана фундамента.

Особенности выполнения плана ленточного фундамента

План опоры дома ленточного типа должен показывать:

конфигурацию сечения,тип и устройство подбетонка,глубину закладки на каждом участке (при равной глубине всей опоры параметр указывается однажды, при преимущественно равной – однажды с дополнительным указанием мест фундамента с отличным от общего значения заглублением),места расположения инженерных коммуникаций (нижняя отметка отверстий и их диаметр могут указываться непосредственно по месту, на выносном виде или в экспликации).

Простой чертеж ленточного фундамента с указанием материалов и дополнительными пояснениями.

При выполнении чертежа сборного ленточного основания с максимальной точностью указываются координаты и параметры отсчетного блока. При монтаже его устанавливают первым, остальные монтируются привязкой к отсчетному блоку.

При изготовлении фундаментов с монолитными и сборными участками, их границы должны быть точно нанесены на план.

Примеры дополнительных схем армирования для планов ленточных фундаментов.

Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

геометрия (контуры опоры),гидроизоляция,отмостка (при изображении наружных стен),размеры уступов.

Сечение ленточного фундамента с гидроизоляцией и отмосткой.

Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

поверхности земли,подошвы фундамента,обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Общие правила выполнения сечений

Сечения выполняют в масштабе 1:20, 1:25, 1:50.Изображения по сечениям могут располагаться на отдельных листах в качестве приложения к основной схеме или на общем листе (при небольших размерах).

Дополнительная документация

В качестве дополнительной уточняющей документации к общему плану основания дома прилагаются:

сводная спецификация всех элементов, которые располагаются ниже нулевой отметки (готовые железобетонные и бетонные изделия, металлоконструкции и др.).таблица нагрузочных нормативов,развертка и монтажный план (для сборных опор),примечания и заметки относительно подготовительного этапа строительства, установки гидро- и теплоизоляции, конструктивных особенностях (на отдельных листах или на общем плане).

Чертеж ленточного сборного фундамента с выносным сечением и развертками для монтажа блоков.

План свайного фундамента

Чертеж свайного фундамента представляет собой разметку свайного поля с привязкой к осям координат. На нем точно указывается положение каждой опоры с учетом основных правил создания фундаментов того типа:

сваи обязательно должны размещаться под внешними стенами дома (по периметру здания),опоры необходимы под внутренними несущими стенами,расстояние между соседними опорами свайного основания в любом направлении не должно превышать установленной нормы (для жилого дома – 3 м).

План свайного фундамента с указанием размеров.

Ростверковые фундаменты свайного типа сложнее в исполнении, но их конструкция способствует равномерному распределению веса сооружения на опору. При выборе этого варианта чертеж должен содержать схему монтажа ростверка свайного основания, спецификацию или пояснительные записки о материалах, необходимых для его изготовления.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

тепло- и гидроизоляция,схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

для мелкозаглубленных опор возможна установка отдельных армирующих элементов,для повышения прочности рекомендуется их связка в единую конструкцию,для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Схема армирования для плана плитного фундамента.

Подготовка участка к разметке

Чтобы перенести чертеж свайного основания на местность не требуется выполнения каких-либо подготовительных работ. Разметка выполняется при помощи металлической арматуры.

В остальных случаях (для ленточного и плитного типа) для точности разметки необходимо очистить территорию будущего дома от крупного мусора, кустов и пр., а при неровном рельефе – выровнять участок.

План фундамента – важнейший этап строительства любого здания. Его точность и информативность обуславливают качество дальнейших работ, поэтому так важно знать общие правила составления плана.

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства.

Важно знать все нюансы работы, чтобы не допустить грубейших ошибок.Не все люди способны самостоятельно составить строительный чертеж.В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Для создания проектной документации необходимо дождаться окончания составления плана строения.Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Ни в коем случае нельзя использовать чужие проекты подобных конструкций, так как они не учитывают особенности конкретного участка.

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования.Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана.

Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.Серьезно облегчить перенос чертежа на местность позволяет осевая разметка.При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы.

Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями.

До того, как будет составлена проектная документация строения, важно определиться с его назначением.

Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа.В загородном или частном доме должно быть определено точное количество комнат.Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта. Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения.

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке. Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями.

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка.Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.Для постройки жилого дома может использоваться ленточное, свайное или плитное основание.Ленточный фундаментСвайный фундаментПлиточный фундаментТребует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения.

Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.

Для упрощения установки места сечения нужно нанести на план разомкнутые штрихи со стрелками, которые указывают направление секущей плоскости.

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома.

От размера сооружения зависит нагрузка на грунт.Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью. Ленточный фундамент 7х9Ленточный фундамент 9х9Ленточный фундамент 10х10Согласно правилам составления плана фундамента, в проекте важно указывать все подготовительные работы.Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор.

Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см.

По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры. Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.Для приготовления качественного раствора рекомендуется использовать марку цемента не ниже М250, крупный или средний песок и щебень.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:

сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;развертку и план монтажа сборных опор;схему армирования участка с учетом нагрузки здания на основание;схемы расположения гидро- и теплоизоляционных слоев;таблицы с указанием эксплуатационных характеристик опор основания;данные о расположении откосов.

Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.

О том, как самостоятельно создать проект дома, смотрите в следующем видео.

Источники:

• moifundament.ru
• rfund.ru
• www.stroy-podskazka.ru

проект с размерами, типы и схема расположения дома

Чертеж фундамента содержит план размещения монолитных участков или сборных блоков с привязкой к осям здания. От схемы зависит надежность и качество постройки, точность переноса габаритов на местность. План фундамента выполняется в масштабе с указанием геометрических размеров и отметок заглубления. Разметку на стройплощадке делают геодезисты, они используют в работе нивелир и теодолит.

Содержание

1. Нюансы при возведении фундамента
2. Необходимость плана
3. Основные параметры расчетов
4. Особенности построения плана фундамента
5. Планирование разных типов фундамента
6. Ленточный
7. Свайный
8. Плитный
9. Зависимость от размеров сооружения
10. Условия точного переноса плана на местность

Нюансы при возведении фундамента

Перед строительством фундамента необходимо составить план с учетом параметров грунта и нагрузок

Фундамент аккумулирует нагрузки от строения и передает их на грунт под подошвой. Почва воспринимает усилия и в ней появляются деформации от напряжений, если расчетное сопротивление слоев меньше прилагаемой нагрузки.

Иногда увеличение подошвы не помогает противостоять давлению, такие грунты называют слабыми. Нестабильные почвы используют для строительства после повышения несущей способности в результате обработки специальными методами.

План будущего основания составляют после основного чертежа строения. Опоры предусматривают под стенами, делают дополнительные участки под колонны, вертикальные элементы, поэтому контур в плане может быть различной формы.

Фундамент под пристройкой проектируют с учетом привязки к основанию дома. Поддержку столбов или колонн устраивают под каждый конструктив отдельно или в виде лент под несколько элементов сразу.

Необходимость плана

Чертеж основания здания делают, чтобы возведенное по нему строение было надежным и функционировало в течение определенного времени. Владельцы должны без опаски использовать входы, лифты и лестничные клетки, т. к. нагрузка от них предусмотрена при проектировании опоры строения.

Проект фундамента для дома должен отвечать требованиям:

• содержать простые технические решения, которые удобно исполнить на местности;
• предусматривать при сооружении передовые методы строительства с экономией трудозатрат и материалов;
• включать в состав прочные конструкции, которые не опрокидываются и не скользят в грунте;
• содержать нужные размеры, привязанные к осям стен дома.

Материальные затраты на возведение фундамента составляют 10% от общей стоимости строения при отсутствии подвала и 15% в случае использования цокольного этажа. Трудоемкость работ составляет 12 – 15% от показателя на все здание.

Основные параметры расчетов

Глубина заложения фундамента

Опору дома проектируют по расчетам, которые выполняют на основании инженерных и геологических исследований.

Учитывают следующие данные при выборе схемы расположения фундаментов:

• конструктивные особенности и назначение дома, величину давления на основание;
• отметку заложения примыкающих опор и прокладку соседних коммуникаций;
• рельеф застраиваемой территории;
• механические и физические свойства земли, совмещение пластов, присутствие областей выветривания и др. ;
• влияние строительства на изменение характеристик почвы;
• вероятность размыва грунта при строительстве в водоемах;
• глубину промерзания земли и высоту стояния почвенных жидкостей.

Рациональную отметку заглубления выбирают после сравнения нескольких альтернативных вариантов. Разметку в плане выполняют по вспомогательным и основным осям строения, при этом элементы детализируют, составляют чертеж разреза фундамента.

Особенности построения плана фундамента

Монолитным, сборным участкам и их частям дают условные обозначения, которые включают тип изделия, габарит и другие сведения. Требования к схемам и чертежам регламентируются ГОСТ 21.101 – 1979, при этом учитывают запросы СТ, ЕСКД, СЭВ, СПДС и других нормативов строительства.

Чертеж фундамента выполняют в минимальном объеме, но так, чтобы сведений было достаточно для монтажа сборных частей и изготовления монолитных делянок. Масштаб применяют в зависимости от сложности схемы, при этом чертежи проектов фундаментов частных домов должны быть удобны для простых пользователей.

Схемы, рисунки и пояснения к проекту размещают на стандартных листах бумаги, чтобы их было удобно читать, размножать и использовать на строительной площадке. Наименования участков делают краткими, применяют в именительном падеже, на первом месте ставят имя существительное, например, фундамент ленточный.

Планирование разных типов фундамента

Для любого фундамента учитывают уровень промерзания грунта в холодный период. Каркасные дома облегченного типа могут возводиться на сваях длиной до 2,5 метра, заглубленные до отметки, где почва не промерзает.

Мощные постройки требуют прочного основания и для них устраивают железобетонные ленты, монолитные плиты или свайно-ростверковые основания. Уровень почвенных вод влияет на пучинистость земли и определяет тип фундамента.

Основание планируют так, чтобы после намокания в грунте не было сдвигов и скольжений, от чего зависит целостность дома. Во вспучивающихся почвах фундамент закладывают на 10 – 20 см ниже отметки промерзания, а в стабильных грунтах уровень промерзания не имеет особого значения. В сборных основаниях размер фундамента принимают кратным высоте железобетонного блока.

Ленточный

Бетонная полоса с армированием проходит под несущими стенами дома, колонами и столбами. Используют кирпич, железобетон, бетон и бутовый камень. Ленточное основание обладает высокой несущей способностью и применяется для строительства крупных домов.

Монолитные конструкции выполняют заливкой бетона в съемную опалубку или несъемную оболочку. Чертеж плана ленточного фундамента предусматривает расположение опалубочных элементов для точного размещения монолитных участков. Обязательно проставляется диаметр используемой арматуры, приводится план расположения стержней в каркасе.

Сборные элементы готовят на заводах, а в условиях строительной площадки укладывают в проектное положение. Лента состоит из основных блоков и фундаментных подушек в форме трапеции. План ленточного сборного фундамента содержит указание на высоту подсыпки из гравия, песка или щебня под подошвой сборного элемента.

Свайный

План свайного фундамента

Круглые, прямоугольные или составные стержни погружают в землю, сваи бывают металлические, бетонные, деревянные. На чертеже указывают группы свай и их расположение в плане с привязкой к осям строения. На схеме размещают положение ростверка в форме плиты или балки для связывания вертикальных опор.

План свай помогает:

• четко установить места расположения стержней на местности;
• выдержать расстояния между вертикальными элементами;
• определить объем бетона для монтажа ростверка;
• установить в проектное положение свайные оголовки для последующего соединения с обвязкой.

Ростверки бывают высокими, когда их подошва проходит над поверхностью и низкими, если заглубляются в землю. Приподнятые типы делают в случае повышения уровня грунтовых вод или при устройстве подполья. Для любого типа чертят раскладку элементов в плане и указывают расположение по высоте.

Плитный

Проект плитного фундамента

Монолитное основание с сетками из арматуры применяется на обводненных почвах, часто так устраивают фундаменты промышленных зданий с большой нагрузкой. В домашнем строительстве используется утепленный вариант по типу шведской сплошной плиты с изоляцией от холода.

План плитного фундамента предусматривает:

• чертеж котлована с указанием толщины растительного слоя, отметки для зачистки дна до проектной глубины;
• конструкцию съемной опалубки с расчетом щитов и подпорок;
• размеры по толщине усилительной подсыпки из песка или щебня;
• расчет элементов утеплительной несъемной оболочки;
• схему каркаса сеток и усилительных ребер с рекомендациями по выбору арматуры;
• расчет количества материала для всех конструктивных частей плиты.

Монолитное основание армируют двумя сетками, которые ставят в нижнем и верхнем слое бетона. Между плоскими элементами предусматривают связи и каркасы для поддержки.

Зависимость от размеров сооружения

Конструкторы рассчитывают параметры фундамента, при этом учитывают различные условия влияния. Размер дома и его функциональность является основополагающим фактором для выбора типа опоры и его размеров. Для промышленных объектов выбирают мощный фундамент, который сможет равномерно передавать давление на грунт от вибрации оборудования, толчков и электромагнитных колебаний.

Если под домом слабый грунт, его усиливают, чтобы сократить объем материалов на устройство основания дома. В проекте предусматривают систему отвода почвенной влаги от подземной части и гидроизоляционные оболочки. Защитные слои показывают на чертеже, о материалах и объемах информируют в пояснительной записке.

Условия точного переноса плана на местность

Разметка участка

Основные части чертежа делают в одном масштабе, но отдельные деталировочные узлы вычерчивают в укрупненном виде для наилучшего считывания. Общее масштабирование выполняется в рамках 1:100, 1:200, 1:300 и мельче.

Для переноса выполняют разбивку осей строения на местности. Геодезист выдерживает прямые углы и расстояние между линиями. Направления осей отмечается шнуром, точки разметки выносят на такое расстояние, которое не будет затронуто при рытье траншей.

Глубина заложения устанавливается нивелиром, при этом на соседних стенах, строениях или столбах выносят отметку ±0,00, которая служит ориентиром для дальнейших расчетов по высоте.

Как сделать план фундамента для дома

Планы фундамента представляют собой чертежи в плане, показывающие расположение фундаментов, опор, фундаментных стен, колонн и опорных балок. Хотя размеры и детали элементов фундамента обычно разрабатываются инженером-строителем, особенно в случае больших зданий, они также включаются в архитектурный набор.

План фундамента имеет решающее значение для того, чтобы у дома был устойчивый фундамент, способный выдержать его вес и любые другие внешние силы, которые могут повлиять на него. Сюда входят такие вещи, как сильный ветер, дождь и землетрясения. План фундамента обычно создается одновременно с планом этажа и разрезом здания, но может быть выполнен и самостоятельно.

Если вы создаете полный комплект архитектурных чертежей, вам необходимо включить план фундамента. Получив от инженера-строителя структурные детали и требования к расстоянию, вы можете разместить элементы на плане на основе этой информации и размеров дома.

Вот несколько стандартных шагов при создании плана фундамента дома:

1. Выберите место для дома.
2. Определите необходимое количество комнат.
3. План крепления.
4. Начертить план помещения.
5. Добавьте вертикальную циркуляцию и структурные элементы, такие как лестницы или настилы.
6. Выясните, куда идут такие коммунальные услуги, как вода и электричество.

Составление плана фундамента может оказаться сложной задачей, особенно если вы делаете это впервые. Однако выполнение упомянутых шагов может упростить процесс. Продолжайте читать, чтобы узнать больше о каждом этапе и важнейших факторах, которые следует учитывать при составлении плана фундамента.

Создавайте план фундамента только после того, как план этажа установлен

Хотя планы этажей постоянно меняются и корректируются, лучше всего подготовить этот план как можно ближе к завершению, чтобы вам не пришлось возвращаться и корректировать план фундамента.

По той же причине может быть полезно иметь секции здания как можно ближе к завершению. При составлении плана фундамента разрезы также помогают определить местонахождение различных элементов фундамента.

Расположение стен и размеры комнат напрямую влияют на схему фундамента, показанную ниже. Точно так же толщина несущих стен, в частности по периметру дома, влияет на ширину стен фундамента.

Учитывая важность плана этажа при создании плана фундамента, мы более подробно рассмотрим шаги, связанные с этим этапом, и то, как он в конечном итоге преобразуется в план фундамента. Но сначала давайте рассмотрим взаимосвязь между фундаментом и местом, на котором он стоит.

1. Выберите место для дома

Этот первый шаг устанавливает ориентацию дома, общие размеры конструкции и, следовательно, план фундамента.

Выберите подходящее место для строительства дома. Это место должно быть относительно ровным и свободным от крупных препятствий, таких как камни, деревья или валуны.

Также учитывайте местные строительные нормы и правила, состояние почвы, дренаж и другие факторы окружающей среды. Именно здесь инженер-конструктор, инженер-строитель или инженер-грунт может быть особенно полезен.

В некоторых районах может потребоваться, чтобы дом находился на определенном расстоянии от канала или реки для защиты от наводнений, в то время как другие могут ограничивать расстояние, на котором можно построить дом к линиям электропередач и другим столбам.

2. Определите желаемое количество комнат

Выясните, сколько комнат вы хотите иметь в своем доме, а также их размер. Это также поможет определить общие размеры вашего дома.

Не забудьте включить в свой план двери и окна для каждой комнаты и любых основных вертикальных проходов, таких как лестницы или структурные элементы, такие как палубы.

Было бы также полезно учитывать размеры техники, которую вы планируете установить в каждой комнате, а также сантехники. Это поможет определить общую площадь в квадратных футах, необходимую для каждой комнаты.

3. План оборудования

Помните, что вам нужно будет планировать все ваши приборы, светильники и другие предметы первой необходимости. Сюда входят встроенные полки и шкафы.

В дополнение к квадратным метрам, необходимым для спален или ванных комнат, не забывайте о других важных помещениях, таких как кухня или гараж.

Также не забудьте указать площадь коридоров и лестничных клеток. Вы можете использовать компьютерную программу или нарисованные от руки эскизы, чтобы определить точное количество необходимого пространства для всех ваших нужд.

4. Начертите план этажа

Если вы выбрали место и выяснили, сколько комнат вам нужно и сколько места каждая из них занимает, включая зоны доступа, такие как двери и окна. В этом случае составьте план этажа, на котором стены, двери, окна и мебель должны быть на своих местах.

Для достижения наилучших результатов при составлении плана я рекомендую выполнить следующие шаги:

1. Начните с рисования контура комнаты. Квадратные или прямоугольные комнаты легче всего создать, и их будет легче измерить позже в процессе.
2. Нарисуйте все двери, окна и лестницы, которые вы планируете иметь в каждой комнате. На них должны быть указаны их размеры.
3. Добавьте легенду для каждого элемента, чтобы впоследствии было легко определить, что это за элементы.

Совет: Не забудьте пометить каждую дверь и окно в соответствии с их назначением. Например, может быть одна дверь для парадной или гаража, еще одна дверь для выхода внутрь или наружу дома и несколько окон повсюду.

5. Добавьте вертикальную циркуляцию и структурные элементы, такие как лестницы или настилы

Следующим шагом является добавление любой вертикальной циркуляции и структурных элементов, которые могут повлиять на ваш план фундамента. Это могут быть такие вещи, как лестницы или террасы, которые могут потребовать специального планирования в зависимости от их размера и расположения по отношению к дому.

Необходимо также учитывать расположение несущих стен и их толщину, так как это повлияет на планировку и ширину фундаментных стен. Имейте в виду, что для наружных стен любая поверхность, добавленная к стене, может потребовать расширения фундаментной стены.

Кроме того, при планировании террас не забудьте предусмотреть дренаж. Если есть проблема с дренажем, когда вода будет скапливаться под настилом во время ливней, лучше не строить на этом месте.

6. Выясните, куда идут коммунальные услуги, такие как вода и электричество

Перед тем, как вы приступите к планированию фундамента, последний шаг — выяснить, куда будут идти коммунальные услуги, такие как электричество и водопровод. Это включает в себя определение того, сколько инженерных коммуникаций будет необходимо, а также где они должны быть размещены.

Например, если в плане вашего дома требуется септик или если он будет в системе колодца, вам нужно будет учесть необходимое пространство.

Это также относится к любым электрическим розеткам и функциям, для которых может потребоваться более близкая точка доступа, чем та, где вы устанавливаете основную сервисную панель.

Для получения дополнительной информации об этих шагах я рекомендую прочитать «Упрощенное проектирование фундаментов зданий» (доступно на Amazon.com). В книге объясняются ключевые действия в этом процессе, в том числе стабилизация откосов, осадки новых материалов и проектирование ключевых элементов фундамента.

Важнейшие факторы, которые следует учитывать при составлении плана фундамента

Теперь, когда вы знаете, как составить план фундамента для своего дома, вам следует помнить о нескольких важных моментах:

Уделите время и осторожность при планировании . При создании чертежей и эскизов для плана этажа уделите достаточно времени и внимания, чтобы ничего не упустить. Убедитесь, что все двери, окна, приборы, конструктивные элементы и электрические розетки имеют четкую и правильную маркировку.

Используйте правильное программное обеспечение — Используйте компьютерную программу, которая поможет вам разработать план фундамента, что даст вам наилучшие результаты и более точные измерения.

Если у вас нет доступа к такому программному обеспечению, используйте свое суждение при наброске деталей для каждой комнаты.

Будьте гибкими и адаптируемыми – Даже с самым лучшим планом фундамента ваш дом может в конечном итоге выглядеть немного иначе, чем вы себе представляли. При составлении своего плана и создании эскизов будьте готовы вносить изменения по ходу дела.

Также не забывайте о будущих планах по ремонту или расширению ванной комнаты. Оставьте для них достаточно места при составлении первоначального плана, чтобы впоследствии вы могли легко включить их в свой план этажа.

Помните: Строительство дома — это дорогой и трудоемкий процесс, поэтому вы должны быть уверены, что не столкнетесь с неожиданными проблемами. Будьте гибкими и адаптируемыми на протяжении всего процесса строительства, и все должно пройти гладко, когда придет время строительства.

F Соблюдайте соответствующие строительные нормы и правила . Не забудьте убедиться, что план вашего дома соответствует всем строительным нормам. Вам понадобится разрешение на строительство фундамента, поэтому вам, возможно, придется представить свой план фундамента на утверждение, прежде чем что-либо завершать.

Заключительные мысли

При планировании фундамента дома очень важно все спланировать заранее. Это гарантирует, что вы не столкнетесь с какими-либо проблемами в будущем и сможете быстро исправить их, если это необходимо.

Обязательно заранее продумайте все возможные конструктивные элементы и планировку помещения, чтобы знать, какого размера они должны быть. Пометьте каждый элемент по мере продвижения, чтобы ничто не было упущено из виду.

Кроме того, помните, что лучший способ сделать это — использовать программу для черчения. Этот тип программы позволит вам заранее точно измерить все, чтобы знать, какие измерения использовать.

Источники

• WikiHow: Как подготовить фундамент
• Science Direct: Экспериментальное исследование полномасштабных пожаров в закрытых помещениях с открытой планировкой
• GSA США: 1.3 Нормы и стандарты

Share this Post 9000 3

Что такое План фундамента?

Проектирование и документация / Оставить комментарий

Фундаменты обеспечивают стабильность и основу для наших зданий. Это первая часть здания, которая будет построена, поэтому правильное выполнение важно для строительства остальной части здания. Ключ к проектированию стабильного здания начинается с плана фундамента.

Содержание

1. Что такое фонд?
2. Что такое план фундамента?
3. Кто разрабатывает план фундамента?
   • Архитектурные планы фундамента
4. Что обычно входит в план фундамента?
5. План подвала и план фундамента

Что такое фундамент?

Фундамент состоит из элементов здания, соприкасающихся с землей. Фундаменты являются конструкционными и передают гравитационные нагрузки на землю. Они также служат для сопротивления боковым нагрузкам (ветровым и сейсмическим), чтобы здание оставалось устойчивым и устойчивым.

В местах, где земля промерзает, фундамент удлиняется ниже линии промерзания, чтобы предохранить самый нижний этаж от повреждения морозным пучением.

Что такое план фундамента?

План фундамента — это именно то, что и звучит — чертеж, иллюстрирующий фундамент здания. Вместо использования воображаемой секущей плоскости на некотором расстоянии от уровня пола, как на плане этажа, план фундамента рисуется так, как будто вся конструкция, построенная на фундаменте, удалена, и зритель смотрит на фундамент сверху.

План фундамента помогает изолировать бетонные работы (выполняемые бетонным субподрядчиком) от других работ, таких как столярные и каркасные работы.

Кто разрабатывает план фундамента?

Чертежи фундамента могут быть составлены инженером-строителем, архитектором или обоими.

Архитектурные планы фундамента

Чертежи фундамента, созданные архитекторами , будут указывать размеры и расположение стен фундамента. Архитектор устанавливает высоту этажа и часто диктует, где необходимы кирпичные полки или стволовые стены. План фундамента может служить ключом для вызова деталей фундамента. Такие элементы, как двери, окна, жалюзи или зоны, также отмечены на этом чертеже, если их конструкция воздействует на фундамент.

Архитектор может использовать этот чертеж для согласования коммуникаций под плитой, таких как санитарные линии, подземные трубопроводы или системы SSDS, с фундаментом, фундаментами и другими коммуникациями. Планом можно поделиться с другими мастерами, чтобы помочь им скоординировать свою работу и наложить свои рисунки.

Чертежи фундамента, составленные инженерами-строителями , включают всю информацию, за которую они несут ответственность. Чертеж может состоять из толщины бетонных стен фундамента, размеров и расстояния между арматурными стержнями, толщины плит, арматуры, размеров фундамента, требований CMU к заливке и т. д. Это элементы, которые были спроектированы на основе нагрузок, создаваемых зданием. и инженерно-геологические условия участка.

Инженер-строитель и архитектор работают вместе, ходят туда-сюда, чтобы убедиться, что их требования и потребности удовлетворены.

Не все проекты требуют от архитектора создания плана фундамента. Простые фундаменты, для понимания которых требуется всего несколько деталей, могут быть рассмотрены инженером-строителем и типичными архитектурными деталями. На самом деле, дизайнер должен убедиться, что он включает информацию только в рамках своей работы, поскольку это может привести к несоответствиям в чертежах или, что еще хуже, привлечь дизайнера к ответственности, если что-то пойдет не так.

По своему опыту я обнаружил, что если мне нужно нарисовать план фундамента для решения проблем проектирования, согласования сделок или общения с инженером-строителем, это только поможет понять подрядчику. Некоторые архитекторы решат, что после того, как работа будет согласована и структурные чертежи правильно начерчены, в архитектурном плане фундамента отпадет необходимость.

Что обычно включается в план фундамента?

Архитектурные планы фундамента обычно включает следующее:

• Фундаментные стены
• Линии сетки
• Фундаменты для фундаментных стен (обычно показаны пунктиром)
• Колонны или опоры и связанные с ними фундаменты
• Любые кирпичные полки и стволовые стены
9 0015 Проемы для дверей, окон, жалюзи и т. д.
• Гильзы значительных размеров для подключения инженерных сетей или будущих работ
• Размеры
• Примечания и основные замечания, относящиеся к объему работ архитектора
• Выноски с указанием архитектурных деталей

Чертежи фундамента обычно включают:

• Все, что показано на архитектурных чертежах, за исключением архитектурных примечаний или выносок 018
• Схемы фундаментов и/или опор
• Информация о конструкции перекрытий
• Примечания и основные замечания, относящиеся к объему работ инженера-строителя
• Выноски, указывающие детали конструкции

Рекомендуется не дублировать информацию на чертежах. Если и архитектор, и инженер-строитель предоставляют чертежи фундамента, они должны обсудить, кто какую информацию показывает. С точки зрения подрядчика, проще всего иметь всю информацию в одном месте. Тем не менее, подрядчик обязан просмотреть все чертежи в целях координации.
