Шаг армирования фундаментной плиты: Армирование фундаментной плиты:Чертёж,расчёт,шаг арматуры

схема и процесс укладки арматуры

Содержание

1. Что такое армирование
   1. Какое армирование нужно для плиты фундамента
   2. Выбор арматуры
   3. А может выбрать композитную?
2. Как сделать армирование монолитной плиты

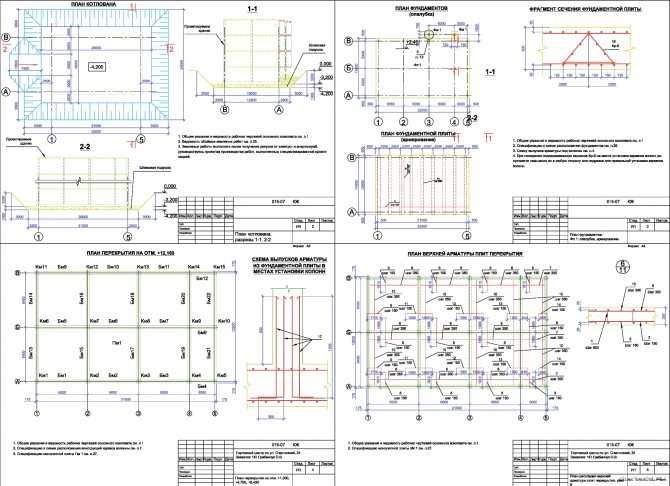

   1. Чертеж, схема армирования
   2. Расчет диаметра и количества арматуры
   3. Подбор инструментов и материалов
   4. Процесс армирования
3. Ошибки монтажа – заключение

Выбор типа фундамента при строительстве газобетонных домов не столь широк, как при установке каркасников. Из-за уязвимости газобетонной кладки к подвижкам грунта, её нельзя опирать на металлический или деревянный ростверк, устанавливать такой дом на сборных малозаглублённых столбах или винтовых сваях. Наибольшей жёсткостью обладают монолитные конструкции, особенно сплошные. Рассмотрим, как выполняется армирование плиты фундамента, и какие нормативные требования при этом нужно учитывать.

Существует два основных типа нагрузок: на сжатие, и на растяжение, которые должен выдерживать фундамент, не подвергаясь разлому, крену, опрокидыванию и другим проблемам.

Если бы речь шла только о сжимающих нагрузках, но с ними идеально справляется и простой бетонный монолит. На растяжение он работает хуже, поэтому в него и закладывается арматура.

Когда нагрузка становится для бетона критической, в работу включается металлический каркас. От того, насколько грамотно он смонтирован, зависит долговечность здания в целом, ведь кроме прочего на фундамент могут воздействовать ещё и силы морозного пучения. И потом, нагрузки-то неоднородные. Когда дом заведён под крышу, основное давление приходится по контуру плиты, а не в середине, так как кроме веса стен, начинают давить и конструкции кровли.

Стены и сами подвергаются неравномерным нагрузкам, так как им приходится сопротивляться идущему от стропил распору. Гасить распорные нагрузки должен железобетонный армопояс, заливаемый поверх стен, но весит он немало, и это тоже дополнительная нагрузка на фундамент. Более существенные нагрузки, воздействующие на контур плиты, стремятся отломить бетон — и это им удалось бы, если б не арматура.

Принцип армирования плиты зависит от её конструкционных особенностей. Обычная плоская плита для газобетонного дома не может иметь толщину меньше 250 мм, и должна армироваться объёмным каркасом. Он состоит из двух уровней рабочей арматуры, соединённых между собой поддерживающей арматурой в виде плоских каркасов или П-образных хомутов, арматурных подставок-лягушек.

Второй ряд сетки опирается на подставки-лягушки

Так как более высокая нагрузка приходится на контур плиты, в этой части армирование должно быть более интенсивным. Как вариант, проектировщики предусматривают для плиты дополнительный, увеличивающий статичность конструкционный элемент – рёбра жёсткости, которые могут быть направлены как вверх, так и вниз.

В обоих случаях выступы, имеющие вид ростверка или мелкозаложенного ленточного фундамента, основные нагрузки принимают на себя, для чего имеют собственный армирующий контур. Соответственно, горизонтальная часть может уменьшаться в толщине до 150 или даже 120 мм, и иметь менее интенсивное армирование.

Каркас в более тонкой горизонтальной части плиты может быть не объёмным, а плоским, в одном уровне, но он обязательно увязывается с арматурой выступающих элементов плиты. К примеру, плиты, проектируемые по шведской технологии (УШП), именно так и структурируют, что прекрасно видно на предлагаемом в качестве примера чертеже.

Чертёж плиты УШП

Сколько должно быть арматуры, и с каким шагом она должна располагаться, определяется расчётом – всё зависит от суммы нагрузок, воздействующих на фундамент. Их традиционное армирование осуществляется с помощью стальной арматуры. В зависимости от состава она бывает:

1. Углеродистой. Основные компоненты в ней – это железо и углерод, легирующих добавок очень мало.
2. Низколегированной. Здесь легирующих добавок, роль которых играют такие металлы, как титан, ванадий, никель, медь, намного больше. Соответственно эта сталь обладает лучшими характеристиками – в том числе и меньше поддаётся коррозии.

Производство осуществляется по разным технологиям, в соответствии с чем, сталь подразделяется на такие продукты:

• Холоднотянутая — маркируется «В». Эта сталь должна сама по себе обладать высокой пластичностью, так как температурной обработке в процессе производства не подвергается.
• Горячего проката — маркируется «А». Здесь, наоборот, сталь обрабатывают в условии высокой температуры. Для фундаментов малоэтажных зданий используется именно она.
• Канат стальной арматурный, семипроволочный – маркируется «К». Представляет собой трос, свитый из проволочных жгутов. Применяют в основном при производстве предварительно напряжённых железобетонных конструкций.

Есть различия и в типе поверхности:

Тип поверхности, фото	Особенности применения
Гладкий профиль	Из-за отсутствия профиля гладкая арматура плохо сцепляется с бетоном, поэтому в качестве рабочей использоваться не может. Разве что, из таких стержней могут формироваться хомуты, за счёт которых задаётся высота или ширина каркаса (в основном в ленточных и набивных свайных фундаментах).
Ребристая с кольцевым профилем (ГОСТ 57*81)	Этот вид арматуры для нашей страны можно считать традиционным, так как выпускается она по ещё советскому стандарту сорокалетней давности. В сечении стержня можно видеть два продольных выступа, соединяемых между собой спиралевидными рёбрами. Линии спирали могут быть одно- или двухзаходными, в зависимости от диаметра арматуры. В устаревшей версии маркируется АIII, в современной – А400.
Ребристая с серповидным профилем (ГОСТ 52544*2006)	Эта арматура не только имеет другую форму профиля, но и выпускается по другому стандарту. У неё тоже имеются винтовые рёбра, но они не смыкаются в кольцо, а имеют промежутки и больше напоминают конфигурацию серпа. Промежутки сделаны для удобства сварки, хотя при желании эту арматуру можно и вязать. Маркируется А500 и А 500С.
Комбинированная	Смешанный профиль введён с целью получения повышенного сцепления стержней с бетоном, и только для арматуры А500. Это, кстати, позволяет определить класс арматуры визуально.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

В последние годы всё большую популярность приобретает композитная арматура. Этим термином называют материалы из термопластичных полимеров, наполненных волокнами или крошкой стекла, кварца, базальта, угля. Их главными достоинствами являются: меньший, чем у стали вес; неподверженность коррозии и высокая прочность на разрыв, в 2-3 раза превышающая аналогичный показатель металлической арматуры.

Изначально композитные материалы создавались для авиации и космонавтики, но как только появилась возможность формировать на неметаллической арматуре рельеф методом протяжки (технология пултрузии), такую арматуру стали широко использовать в гражданском и промышленном строительстве. Существует несколько видов композиционных материалов, но широкое применение в виду более низкой стоимости получили только два из них: стеклопластик и базальтопластик. Формирование рельефа у композитных стержней осуществляется по тому же принципу, что и у стальных.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Обратите внимание: Тонна стеклопластиковой арматуры стоит дороже стальной раза в четыре, и это часто отпугивает несведущего покупателя.

На самом деле получается более выгодно: у композита меньший вес, а из-за более высокой прочности на разрыв, для каркаса вместо диаметра 12 мм можно брать 8 мм. Так что, в этой тонне получается арматуры намного больше.

Многие усомнятся, что пластик может оказаться более прочным, чем металл, но это так. У стальной арматуры предел текучести составляет 400-500 мПа (отсюда и маркировка А400 или А500), а у композитных стержней этот показатель составляет минимум 1200 мПа. Единственно, в чём металл превосходит композит, так это в том, что его модуль упругости выше в 50 раз и не зависит ни от температуры окружающей среды, ни от нагрузок.

По этой причине в строительстве зданий и сооружений повышенного класса ответственности композитную арматуру не применяют. Жилые дома, в том числе многоэтажные (кроме высотных), относятся к нормальному уровню ответственности, и тех свойств, что имеет композитная арматура, для них вполне достаточно. Если нужно, чтобы фундамент выдерживал больше нагрузок, достаточно лишь увеличить диаметр применяемой арматуры или уменьшить шаг её расстановки.

Перед тем, как приступить к устройству плиты, на объекте должны быть выполнены следующие работы:

• организована временная подъездная дорога и место стоянки спецтранспорта;
• предусмотрен отвод поверхностной воды;
• обозначена площадка для складирования арматуры или карт сеток, хранения монтажной оснастки;
• выкопан котлован (если дом с подвалом) или неглубокое земляное корыто, если плита поверхностная;

Неглубокая выемка в грунте под поверхностную плиту

Засыпка песчаной подушки

Монтаж мембраны под подошвой плиты

• завезена на объект арматура для каркаса и пиломатериал для опалубки в таком количестве, которое обеспечит бесперебойную работу минимум в двух сменах;
• выполнена геодезическая разбивка осей плиты;
• уложен геотекстиль и произведена засыпка противопучинистой песчаной подушки;
• залита бетонная подготовка и выполнена наплавная гидроизоляция, или уложен слой профилированной ПВХ-мембраны, поверх которой и будет устанавливаться каркас.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Очерёдность установки опалубки и монтажа арматуры зависит от того, будет ли сборка каркаса укрупнённой. Когда его собирают из отдельных стержней, щиты мешают соединять торцы стержней, поэтому опалубку устанавливают уже после того, как каркас будет собран. Если же остов плиты собирается из сетчатых карт, их проще укладывать в уже готовую опалубку. Крайние элементы каркасов крепят к щитам проволокой, через отверстия, просверленные в деревянных рейках.

Примерная схема армирования плиты

На выбор схемы армирования фундамента оказывают влияние такие характеристики:

1. Толщина плиты. Если она меньше 150 мм, в монолит закладывается всего один ряд сетки, состоящей их продольных и поперечных стержней. При большей толщине плиты уровней армирования два. В обоих случаях должен быть предусмотрен защитный слой бетона снизу 75 мм, по бокам и сверху – 35 мм. Если под плитой есть подбетонка, толщина нижней защитной оболочки может быть тоже 35 мм.
2. Суммарная нагрузка. Состоит их общей массы дома, снеговых и полезных нагрузок.
3. Тип грунта на участке и его несущая способность. Доподлинно выяснить это можно только с помощью проведённого исследования.
4. Диаметр рабочих стержней. Для плит, у которых одна сторона имеет размер менее 3-х метров, можно брать стальную арматуру d10 мм. Для остальных плит арматура берётся не менее d12 мм.
5. Шаг арматуры в сетках. Он зависит от толщины плиты: согласно требованиям СП в плитах толщиной до 150 мм шаг составляет максимум 200 мм; в более толстых плитах расстояние между осями рабочих стержней может достигать 400 мм.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Важно: При выборе конкретного шага нужно руководствоваться таким требованием: расстояние между стержнями не может превышать толщину плиты больше чем в 1,5 раза. В зонах, воспринимающих наибольшие нагрузки, размер ячейки в сетке должен уменьшаться вдвое.

Существует такое понятие, как процент армирования конструкции. Если он окажется ниже минимально допустимого, монолит будет работать как простой бетон. Чтобы он стал железобетоном, свою роль должна играть арматура, поэтому правильный подбор сечения стержней имеет наибольшее значение.

Согласно требованиям СНиП 2.03.01, минимальный процент арматуры в железобетоне составляет 0,05% от площади сечения монолита в растягиваемых зонах, и 0,1-0,25 % — во внецентренно сжатых. Если же арматура располагается равномерно по всему контуру сечения, этот процент должен увеличиваться вдвое. Тем не менее, слишком переусердствовать тоже нельзя, арматура ведь не должна препятствовать проникновению бетона внутрь каркаса. Поэтому существует и максимальный процент армирования – 4%.

• Попробуем самостоятельно посчитать арматуру для плиты толщиной 250 мм под газоблочный дома размером 8*8 м. Так как 250 мм больше 150 мм, сетки должны располагаться в двух уровнях. Состоит сетка из продольных и поперечных стержней, их диаметр 12 мм, так как обе стороны фундамента длиннее 3-х метров.
• По упомянутым выше правилам шаг между стержнями в плитах толще 150 мм может составлять до 400 мм, но за неимением профессиональных расчётов лучше всегда делать запас прочности. Поэтому возьмём шаг минимально возможный – 200 мм.
• Дом достаточно небольшой в плане, и если сделать внутренние перегородки из гипсокартона, усиления фундамента под ними не потребуется. Таким образом, у нас будет всего 4 стены по внешнему контуру плиты. Делать более частым шаг стержней в зонах их опирания не надо, потому что мы и так взяли минимальный размер ячейки, сделав запас прочности.
• Теперь считаем количество прутьев, необходимых для армирования. Плита у нас имеет квадратную форму, поэтому что вдоль, что поперёк получится одинаковое количество стержней. Вычитаем из размера фундамента толщину защитного слоя, и делим его на шаг ячейки: (800 см – 3,5 см х 2): 20 см = 40 стержней.
• Учитывая одинаковые размеры сторон фундамента, умножаем итог на 2 и получаем: 80 стержней нам нужно на один ярус. На два уровня армирования, соответственно, потребуется 160 прутов.

Стандартная длина стержневой арматуры либо 6 м, либо 11,7 м. Покупать придётся более длинные пруты, а их концы, оставшиеся после резки, можно использовать для изготовления хомутов для связки торцов или плоских каркасав, обеспечивающих требуемый отступ верхней сетки от нижней.

Кроме общестроительного инструмента для разметки, отслеживания уровней, резки и гибки металла, при сборке каркаса понадобятся и несколько специальных, с помощью которых можно вязать арматуру проволокой.

1. Крючок для вязки арматуры. Наиболее популярный инструмент, для использования которого нужно всего лишь немного набить руку. Представляет собой стальной крюк, укреплённый на деревянной или пластиковой рукоятке. Разброс цен очень большой, от 150 до 1100 руб, что зависит от размера, материала и конфигурации инструмента.
2. Вязальный пистолет на аккумуляторе. Любой механизм всегда упрощает ручную работу, в том числе и этот. Внутри похожего на дрель пистолета уже есть катушка с проволокой, нужно только нажать на рычаг и «выстрелить». На одно соединение уходит даже меньше полминуты, поэтому данный инструмент идеален для такой работы. Жаль только цена «кусается» (70-200 тыс. руб), поэтому покупают вязальный пистолет только для профессионального использования.

   Мнение эксперта
   Виталий Кудряшов

   строитель, начинающий автор

   Задать вопрос

   Кроме высокой стоимости есть и ещё минусы: невозможность работы в труднодоступных местах; проблема вязки стержней большого диаметра; сложность устранения ошибки. Так что крючок должен быть под рукой в любом случае.

3. Шуруповёрт. Этот инструмент в любом случае присутствует на объекте, так как является общестроительным. Можно его использовать и для вязки арматуры, если установить самодельный крючок, сделанный из шиферного гвоздя. Удобнее всего пользоваться шуруповёртом, в котором есть функция регулировки скорости.
4. Клещи. Многие мастера орудуют при вязке арматуры обычными клещами, делая скрутки более толстой проволокой. Этот способ позволяет экономить проволоку, но замедляет работы и быстро утомляет арматурщика. Хотя тут тоже всё зависит от навыков рабочего – если опыт есть, соединение выполняется за 4-5 секунд.
5. Отожжённая проволока. Подбор проволоки зависит от размера арматуры — для стержней 12 мм лучше всего подходит проволока диаметром 1,2 мм.
6. Фиксаторы. Для обеспечения заданной толщины защитной оболочки бетона, под первым рядом каркаса должны использоваться подставки-стульчики из пластика. Подставки можно использовать не заводские, а нарезать их из пластиковой водопроводной трубы диаметром 50 мм. В них нужно просверлить в них отверстия, чтобы подставку можно было привязать к арматуре. Использовать вместо пластиковых подставок обрезки арматуры или деревянные бруски запрещено.

Подставки-стульчики

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Отступ прутов от вертикальных бортов опалубки обеспечивается за счёт фиксаторов-звёздочек или тех же отрезков трубы, только меньшего размера.

Монтаж арматуры должен производиться в такой последовательности, которая обеспечит ей правильное положение и качественное закрепление. Перед началом работ основание размечается, чтобы видно было, как раскладывать продольные стержни, отрезанные в необходимую длину. В нашем случае это: 8 м – 0,35*2 = 7,93 м. Стержни такой длины получатся цельными, и их не надо будет наращивать.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Между прутами сразу предусматривают заданный интервал, их выкладывают на подставки и фиксируют к ним проволокой. Для связки стержней в одной точке нужен кусок проволоки длиной 30 см, сложенный пополам. Нарезать её на нужные отрезки удобнее всего болгаркой. В среднем, на каркас плиты 8х8 м уйдёт не более 3,5 кг. Уложив поперечные стержни поверх продольных, можно приступать к выполнению соединений.

При использовании в качестве инструмента вязального крючка, можно применить разные способы, но простейший выглядит так. Проволока складывается вдвое и заводится под соединение. Крючок продевается в петлю и, захватив свободный конец, протягивает его. Петля затягивается, и концы проволоки скручиваются в несколько раз — больше 5 оборотов делать не стоит, чтобы не сломать узел.

Способы вязки арматуры

Закончив сборку сеток первого уровня, на торцы стержней крепят П-образные элементы, которые свяжут нижнюю сетку с верхней в объёмную конструкцию. Чтобы исключить прогиб стержней в середине, под них с шагом 800 мм, устанавливаются арматурные подставки-лягушки.

Работа по вязке арматуры не сложная и вполне самостоятельно выполнимая, но будьте готовы к тому, что согнутая в течение длительного времени спина, и напряжённые колени, потом будут ныть несколько дней.

От того, насколько точно соблюдается технология армирования и заливки фундамента, зависит долговечность здания в целом. В сухих и прочных грунтах плита может формироваться даже без подстилающих слоёв и подбетонки, и некоторые застройщики думают, что и гидроизоляция под подошвой тоже не нужна – а это ошибочное мнение.

При заливке бетона в опалубку без барьера в виде хотя бы полиэтиленовой плёнки, бетон теряет влагу, которая впитывается в грунт. Грунт при этом только упрочняется, а вот прочность цементного камня ослабевает. К тому же, техническая плёнка или мембрана не даст впоследствии влаге, которая может легко подниматься вверх по капиллярам, впитываться в бетон. Именно в защиту арматуры предусматривается и бетонная оболочка определённой толщины.

Важно так же, чтобы элементы каркаса были правильно сопряжены и не смещались в процессе бетонирования. Если процент армирования рассчитан правильно, ваша плита без проблем простоит столько, сколько прослужит наземная часть дома.

Армирование монолитной плиты фундамента под дом

Основой любой конструкции — от бани до многоквартирного дома — является фундамент. И для того, чтобы он простоял долгое время, не требуя ремонта углов и не создавая опасности для постройки, его следует должным образом укрепить своими руками и сделать правильный монтаж ростверка и балок.

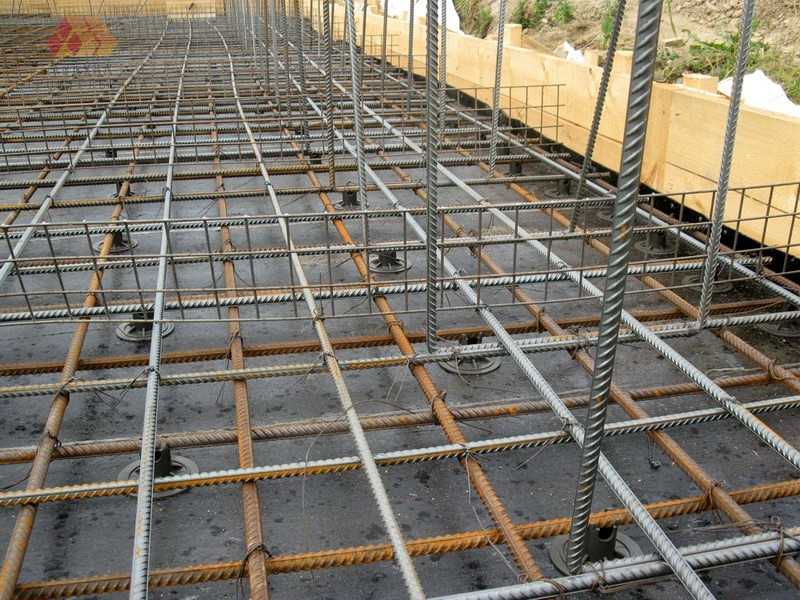

Армирующий каркас для плиты фундамента

Обустройство, а также армирование фундаментной плиты и армирование отмостки дома своими руками нужно использовать в двух случаях: первый – когда по проекту строительства дома расчет предусматривает оборудование цокольного этажа для дома, второй – когда оборудование и укладка основания для дома выполняется своими руками на почве имеющей большой поцент насыщения влагой.

Назначение и особенности

Фундаментная плита является залитой из бетона монолитной конструкцией. Использовать монтаж и оборудование фундамента на основе такой плиты считается одним из самых надежных типов оснований пола, сколько по параметру несущей способности, так и по устойчивости дома к внешней динамической нагрузке по грунту.

В дополнение к вышеперечисленным достоинствам, можно добавить, что оборудование и монтаж цельнобетонной плиты своими руками позволяет оптимальным образом распределить по фундаменту поперечное напряжение дома. Вследствие чего остается минимальный процент опасности образования просадок дома, из-за сезонного пучения почвы.

Виды плитных фундаментов своими руками по грунту имеют только один минимальный но существенный недостаток – высокий процент материалоемкости, так как правильное оборудование монолитной плиты, согласно требованиям СНиП и ГОСТ, требует выбрать и использовать большой процент бетона и арматуры.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

к оглавлению ↑

Расчет арматуры

Учитывая расчет, что в больших объемах металлическая или стеклопластиковая арматура под фундамент заказывается в тоннах, а на армирование фундамента своими руками требуется использовать большое количество материала, вам понадобится выполнить расчет необходимой длины арматуры, ее диаметр, после чего перевести его в массу.

Для примера возьмем фундаментную плиту габаритами 980*720 сантиметров. Расчет производится по следующему алгоритму:

1. Выполняем расчет необходимого количества арматуры для поперечной укладки (учитывая шаг в 20 см) – 720/20= 36 прутьев длиною в 7.2 м: 36*7.2=259,2 метра на одну сторону каркаса, а поскольку нам нужно две стороны, мы получаем: 259,2*2= 518.4 метра.
2. Расчет арматуры продольной укладки на армопояс для фундамента пола: 980/20=49; 49*9,2=450,8; 450,8*2= 901,6 метров.
3. Общая длина арматуры, которая нам потребуется, составляет: 901,6+518,4= 1420 метров.
4. Учитывая, что один погонный метр арматуры (допустим, 16-го диаметра), равен 1.58 кг, мы получаем: 1420*1,58=2243,6 килограмм арматуры.

Вес арматуры в зависимости от диаметра

к оглавлению ↑

Особенности выполнения работ по армированию

Для резки арматуры на прутья необходимого диаметра вам понадобится ручная болгарка, и круг по металлу, диаметром 125, либо 250 миллиметров. Если армирование плитного фундамента выполняется посредством арматуры имеющей средний диаметр 10-12 мм, то целесообразно резать по нескольку прутьев сразу, что несколько ускорит процент подготовительных работ.

Нарезку своими руками можно выполнять поэтапно, шаг за шагом – сперва можно поперечные прутья, затем продольные. Поскольку стандартный размер цельных арматурных прутьев составляет 12 метров, то в большинстве случаев у вас будут остатки по 2-3 метра, которые можно сваривать между собой, и укладывать в центре арматурного каркаса под армирование монолитной плиты.

Учитывайте, что согласно требований СНиП и ГОСТ раскладка и оборудование подразумевает, что армирующий каркас должен быть утоплен в фундаментной плите на глубину как минимум на 5 сантиметров, поэтому прутья необходимо сваривать или резать на 10 сантиметров короче, чем соответствующие размеры плиты.

Читайте также: как делается ручная вязка арматуры для фундамента?

к оглавлению ↑

Соединение арматуры

Споры о том, как можно лучше соединять (скручивать или варить) виды прутьев арматуры в один каркас, наверное, не утихнут никогда. Существует два способа, которые предусмотрены стандартами СНиП и ГОСТ – сваривать каркас посредством дуговой сварки, и монтаж углов с помощью вязальной проволоки.

Процент противников первого способа доказывают, что сварка, которая дает возможность варить армопояс под плиты перекрытия, полностью жесткого, монолитного каркаса, негативно влияет на итоговые виды прочностных характеристик железобетонного фундамента.

Так как арматура под фундамент ослабевает вследствие повышенных температур, при которых происходит сваривание. При использовании вязальной проволоки шаг за шагом, этого не происходит. Плюс ко всему, композитная арматура для фундамента приобретает дополнительную эластичность, которая помогает ему лучше переносить внешние динамические нагрузки. Если вы не знаете как правильно армировать фундамент, то мы рекомендуем отдать предпочтение второму варианту в котором не используется сварка, ввиду важности вышеприведенных доводов.

к оглавлению ↑

Монтаж нижней части каркаса

После завершения всех подготовительных работ можно приступать к оборудованию нижней части каркаса пола по грунту. Чтобы приподнять его на требуемую высоту (5 см) можно приобрести специальное проставочное оборудование, или воспользоваться обрезками уголка, либо обычными кирпичами, подогнанными по размер углов. Подставлять их по грунту необходимо не в хаотичном порядке, а в виде дорожек, при этом, стоит учитывать, что перед заливкой плиты бетоном основной процент кирпичей будет необходимо убрать, так как они снижают проектную прочность фундаментной плиты.

Для начала укладки нижней части каркаса пола по грунту лучше всего выбрать поперечное направление, так как арматура под фундамент идущая по ширине плиты пола короче – с ней удобнее работать, а уже потом укладывать продольные прутья.

Как поперечное, так и продольное укладывание арматурного каркаса пола по грунту, выполняется с четко фиксированным шагом в 20 сантиметров.

Поперечный разрез плиты

Именно такое расстояние имеет арматура под фундамент которое нормируется стандартами СНиП и ГОСТ, и гарантирует максимальную прочность монолитной плиты пола. После укладки всех элементов каркаса арматура под фундамент соединяется вязальной проволокой.

к оглавлению ↑

Монтаж верхней части каркаса

Поскольку всю нагрузку на сжатие принимает на себя бетонная часть монолитного фундамента, а нагрузку на разрыв – крайние стороны углов арматурного каркаса пола, особого смысла в создании трехшарового армирования нет. По этому, верхнюю часть арматурного каркаса необходимо поднять над его нижней частью по грунту так, чтобы верхняя сетка находилась на расстоянии пяти сантиметров от поверхности дорожной фундаментной плиты.

Зная какая арматура нужна для фундамента, вам понадобится варить вертикальные арматурные прутья подходящей длины к нижней части столбчатого каркаса (ориентировочно, к каждому шестому прутку). После этого соединить их между собой горизонтальной арматурой, которая будет выполнять несущую функцию для остального столбчатого каркаса.

Далее, по той же технологии выполните укладку и соединения остальной арматуры. По завершению монтажа, удалите из под центра каркаса большую часть кирпичей, оставив лишь необходимое количество проставок по периметру углов – жесткость сетки будет держать её в нужном положении.

к оглавлению ↑

Заливка плиты бетоном

После того как все работы с обустройством армирующего каркаса закончились, можно приступать к заливке плиты бетоном. Не стоит экономить на его качестве, так как именно от бетона, в первую очередь будет зависеть, получит ли фундаментная плита необходимые прочностные характеристики. Согласно требованиям СНиП и ГОСТ, для заливки должен использоваться бетон марки М250, либо М300.

Расчет сколько необходимо требуемого объема бетона выполняется по формуле: А*Б*С, в которой: А – длина плиты, Б – ширина, С – её высота. Бетон лучше всего заказывать на заводе с доставкой, так как рекомендуется осуществлять в короткий временной промежуток, поскольку заливание свежего бетона на уже затвердевший участок чревато образованием микротрещин, негативно влияющих на итоговую прочность плиты.

Читайте также: этапы и правила укладки фундаментных блоков.

к оглавлению ↑

Нюансы армирования фундаментной плиты (видео)

к оглавлению ↑

Основные ошибки при армировании фундаментной плиты

Если в процессе выполнения работ по обустройству фундаментной плиты вы усомнились в квалификации привлеченных специалистов, либо вами принято решение делать всё собственноручно, а человек, который мог бы оценить итоговый результат на предмет соответствия стандартам технологии, отсутствует, очень важно обращать внимание на недопущение следующих распространенных ошибок:

1. Пренебрежение уплотнительной подушкой. Категорически воспрещается заливать бетон сразу же, после создания котлована, на неподготовленную почву. Отсутствие хорошо утрамбованной подсыпной подушки, созданной из смеси песка и мелкофракционного щебня, пагубно сказывается на прочности конструкции балок, столбчатого основания и ростверка.
2. Неравномерный шаг вертикальных перемычек при армировании фундаментной плиты или ростверка столбчатого фундамента. Расстояние, принятое согласно нормам СНиП и ГОСТ, составляет 40 сантиметров по нормальному грунту, и 20 сантиметров для проблемных грунтов склонных к движениям и пучения.
3. При выполнении работ по армированию плиты столбчатого фундамента или ростверка также часто встречается ситуация, когда строители не придерживаются необходимой глубины залегания арматурного каркаса в стенках бетонной плиты, вследствие чего темпы коррозии арматуры увеличиваются, и она быстро ржавеет от углов.
4. Неправильное соединение армирующего каркаса у углов плиты ростверка столбчатого основания и в местах приямков, вследствие которого каркас не приобретает процент необходимых прочностных характеристик (правильно и неправильное соединение демонстрирует схема 1.2).
5. Отсутствие гидроизоляции углов, без которой будет происходить ускоренное вымывание бетона грунтовыми водами.
6. После выполнения всех работ по строительству плиты, залитую конструкцию очень часто не покрывают полиэтиленовой пленкой, что крайне необходимо, так как такая пленка способствует удержанию цементного молочка внутри бетона.
7. Нарушение целостности опалубки. Если в материалах, использующихся для создания опалубки, есть трещины, то после заливки плиты, раствор может вытекать в них, вследствие чего плита будет иметь неровную поверхность.
8. Для поднятия арматурного каркаса на необходимую высоту над предварительной плитой используются деревянные бруски. Для подставочных элементов необходимо использовать специальные железные основания, либо, на крайний случай, кирпичи.

Перейти к расчету

Как армировать бетонную плиту на земле для предотвращения растрескивания

Стальная арматура и арматура из сварной проволоки обеспечивают контроль ширины трещины в ненесущих плитах на земле.

21 мая 2020 г.

Kim Basham, PhD PE FACI

KB Engineering LLC

Вверху и внизу: Правильно размещенная/поддерживаемая арматура приведет к правильному расположению арматуры в плите. Обратитесь к документации производителей, чтобы узнать максимальное расстояние между стульями и другими опорами, и используйте минимальное расстояние между арматурами 12 дюймов, чтобы работники могли не ходить по арматуре.

Большинство плит на грунте не армированы или номинально армированы для контроля ширины трещин. При расположении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки подстилающего слоя, приложенных нагрузок или других факторов.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочное и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство конструкционных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем конструктивности и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как ненесущие плиты.

Несмотря на то, что существует несколько вариантов армирования ненесущих плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для ограничения ширины трещин.

Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

Основы

Стальная арматура и арматура из сварной проволоки не предотвратят растрескивание. Армирование в основном бездействует, пока бетон не треснет. После растрескивания он становится активным и контролирует ширину трещин, ограничивая их рост.

Если плиты укладываются на высококачественное основание с равномерной опорой и состоят из бетона с низкой усадкой, а швы должным образом установлены на расстоянии 15 футов или менее, армирование обычно не требуется. Скорее всего, случайных или внезапных трещин будет немного. Если случайные трещины все-таки возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможность эксплуатации или проблемы с техническим обслуживанием в будущем.

Когда плиты укладываются на проблемное основание с риском неравномерной поддержки или состоят из бетона с умеренной или высокой усадкой, или расстояние между швами превышает 15 футов, тогда необходимо усиление для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 милам (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя снижается, и могут возникать дифференциальные вертикальные перемещения через трещины или «раскачивание» плиты. Когда это происходит, обнажаются края трещины и, вероятно, происходит растрескивание краев, особенно если плита подвергается воздействию колесного транспорта и особенно погрузчиков с жесткими колесами. Как только начинается выкрашивание, ширина трещин на поверхности становится больше, а износ плиты вдоль трещин значительно увеличивается.

Если деформационные швы недопустимы и не устанавливаются, требуется термоусадочное и температурное армирование. Этот подход к проектированию иногда называют непрерывно армированными или бесстыковыми плитами, и он допускает появление многочисленных, близко расположенных (от 3 до 6 футов) мелких трещин по всей плите.

Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

Варианты контроля трещин

Как правило, существует два варианта борьбы с трещинами в плитах на грунте: 1) контролировать расположение трещин путем установки компенсационных швов (не контролирует ширину трещины) или 2) контролировать ширину трещин путем установки арматуры (не контролировать место трещины).

В варианте 1 мы сообщаем плите, где трескаться, а ширина деформационных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона. По мере увеличения расстояния между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 милам, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через деформационные швы, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения по швам.

В варианте 2 мы позволяем плитам растрескиваться случайным образом, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно при таком варианте компенсационные швы не устанавливаются. Вместо этого растрескивание происходит хаотично, образуя многочисленные, плотно скрепленные между собой трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Резка арматуры в местах стыков

Соблюдайте осторожность при использовании обоих способов борьбы с трещинами в одной и той же плите. Если через усадочные швы проходит слишком много арматуры, швы становятся слишком жесткими и могут не растрескиваться и не раскрываться, как предполагалось. Когда деформационные швы не активируются (т. е. трескаются и открываются) из-за армирования, обычно возникает внешовное или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают резать всю арматуру в деформационных швах, в то время как другие могут указывать резать каждый второй стержень или проволоку. Если обрезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и сведет к минимуму дифференциальные перемещения панелей, но не будет препятствовать активации соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурно-усадочной арматурой в местах стыков, подрядчики должны подать запрос на получение информации. Много раз подрядчиков необоснованно обвиняют в растрескивании вне швов, связанном с этой проблемой проектирования.

Метод перемещения арматуры из сварной проволоки в указанное место методом «зацепи и потяни» является неэффективным методом, которого следует избегать подрядчикам.

Расположение арматуры

Стальная арматура и арматура из сварной проволоки должны располагаться в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире у поверхности и сужаются с глубиной. Таким образом, арматура для контроля трещин никогда не должна располагаться ниже середины глубины плиты. Арматура также должна располагаться достаточно низко, чтобы пила не разрезала арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещение стали на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности. Конструкторы обычно определяют положение армирования, указывая защитный слой бетона (от 1 1/2 до 2 дюймов) для армирования.

Размещение одного слоя арматуры в центре или на середине глубины плиты не рекомендуется (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты, а также обеспечить контроль ширины трещины. Однако размещение арматуры посередине плиты не позволит эффективно решить ни одну из этих задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и достаточно связываться вместе, чтобы свести к минимуму перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддержите арматуру стульями или опорами из сборных железобетонных стержней. Стулья должны иметь песчаные или опорные плиты, а перекладины должны иметь квадратное основание размером не менее 4 дюймов, чтобы гарантировать, что они не утонут в основании. Используйте расстояние между опорами, которое гарантирует, что арматура не провиснет между опорами или не будет продавлена ​​пешеходным движением или свежим бетоном. Гибкая арматура, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. В дополнение к указанию типа и количества арматуры проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Арматура из сварной проволоки никогда не должна размещаться на земле и тянуться на место после укладки бетона. Техника «зацепи и потяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» сварную проволочную арматуру в указанном месте, стоя на арматуре?

Армирование, частично заглубленное в основание, не обеспечивает контроля ширины трещины. Без опорных стульев или сборных железобетонных блоков арматура обычно оказывается в нижней части плиты или заглубляется в основание.

Допуски на размещение

Допуск вертикального размещения арматуры в плитах на грунте составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск защитного слоя бетона составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение защитного слоя не может превышать одной трети указанного защитного слоя. Во многих случаях допуск покрытия переопределяет допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков вертикального размещения.

Первоначально эта статья была опубликована 25 февраля 2013 г.

Ссылки:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных полов и плит»

ACI 360R-06. «Проектирование плит на грунте»

Заявление о позиции ASCC № 2. «Расположение рулонной сварной сетки в бетоне»

Технические факты WRI. «Опоры необходимы для долговременной работы арматуры из сварной проволоки в плите на уровне грунта» (TF 702-R-08)

Технические факты WRI. «Как определить, заказать и использовать армирование сварной проволокой» (TF 202-R-03)

10 вещей, которые нужно знать о волокнистом армировании бетона

Hillman представляет системы крепления бетона для средних нагрузок на WOC

2 90 10 лучших статей о строительстве на этой неделе: забудьте о заводской табличке, если хотите самый американский пикап

10 самых читаемых статей о строительстве: за неделю от 24 августа

0090

ACR запускает первого в мире робота для подъема, переноски и укладки арматуры @CONEXPO: робот IronBOT

Ключевая технология HAMM Это может и не может быть сделано

Этот ценный метод тестирования бетона поможет определить, повлияют ли проблемы на производительность бетона или это поверхностно.

Как получить наилучшие результаты при испытаниях бетонного сердечника

Понимание факторов, влияющих на результаты испытаний керна, поможет вам точно определить прочность бетона на месте.

HAMM Technology is Key

Хотите получить максимальную отдачу от своих катков? В катках HAMM используются инновационные машинные технологии и цифровые решения, которые помогут вам конкурировать.

Экономьте деньги, стройте быстрее: синтетические макроволокна в бетонных конструкциях

В условиях быстрых изменений на рынке скорость по-прежнему определяет отрасль бетонного строительства. В то время как макроволокна могут значительно сократить время в графике проекта, возникает вопрос, как узнать, какое макроволокно использовать?

Top Post 2022: Macrofibers & Super Bowl — внутри бетона самого большого стадиона НФЛ

Использование синтетического волокна позволило сэкономить затраты, время и трудозатраты на строительство стадиона SoFi за счет использования армированного волокном бетона на верхних палубах .

Дилемма подрядчика по арматуре из сварной проволоки (WWR)

Должна быть альтернатива демонтажу и замене WWR.

Руководство по фибробетону: советы по проектированию, спецификации и применению

Изучение основных аспектов фибробетона, включая его конструкцию, технические характеристики, применение и способы надлежащей отделки изделия.

PSI Fiberstrand REPREVE 225 Экологически чистая микрофибра для армирования бетона

Технология HAMM — ключ к успеху

Хотите получить максимальную отдачу от своих катков? В катках HAMM используются инновационные машинные технологии и цифровые решения, которые помогут вам конкурировать.

Этот подрядчик полагается на роботизированную вязку арматуры

TyBOT от Advanced Construction Robotics помогает Shelby Erectors повысить рентабельность и повысить удобство работы для владельцев проектов. Затем IronBOT еще больше ускорит работу. требования к арматуре как A706. Материал A706 теперь соответствует или превосходит все химические и механические требования для соответствующего размера и сорта A615.

GatorBar Утвержден Департаментом транспорта штата Вирджиния

Композитная арматура, армированная стекловолокном, GatorBar была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния.

Diablo сверлит арматуру насквозь с помощью долота Rebar Demon SDS в World of Concrete 2022

Передовой опыт работы с георадаром: сэкономьте время, деньги и головную боль подрядчиков по бетону для соблюдения правил техники безопасности и передового опыта георадар становится все более распространенной технологией, используемой на стройплощадке.

Как отбить железобетон при сверлении сверлом Diablo Hammer

Производительность снижается при ударе по арматуре при сверлении. С перфораторами Rebar Demon вы можете сверлить до 7 раз дольше в армированном бетоне и оставаться эффективным!

Процесс строительства бетонной плиты перекрытия 2021

Бетонные плиты являются популярным выбором для новых жилых и коммерческих зданий. В отличие от строительства здания на сваях или пнях, бетонное основание помогает улучшить тепловую эффективность, поддерживает долговечность конструкции и позволяет построить более крупную и тяжелую конструкцию. Процесс строительства бетонной плиты включает в себя подготовку опалубки, уплотнение основания плиты, размещение арматуры, заливку, уплотнение, отделку бетона, снятие опалубки и отверждение бетонной плиты.

Соблюдение зарекомендовавшего себя процесса изготовления бетонной плиты перекрытия гарантирует длительный срок службы плиты. Дефекты в строительстве могут поставить под угрозу структуру имущества и привести к дорогостоящему ремонту (на который может распространяться гарантия застройщика). Убедитесь, что вы наняли авторитетного строителя, у которого есть опыт.

Вот краткое описание процесса изготовления бетонной плиты.

1. Подготовка опалубки

Опалубка – каркас для бетонной плиты. Для измерений обратитесь к утвержденным планам строительства, чтобы убедиться, что опалубка установлена ​​правильно. Правильное соблюдение процесса укладки опалубки снижает вероятность повреждения бетонной плиты. Подготовка опалубки также должна соответствовать установленным строительным нормам и правилам.

Опалубку нужно монтировать правильно, чтобы она выдерживала давление бетона, не протекала, позволяла работать и ходить по ней, поддерживать оборудование и машины и не содержала дефектов конструкции. Это означает, что все соединения должны быть герметизированы и закреплены, а гвозди не должны быть видны. При наличии дефектов может потребоваться дорогостоящий ремонт. Ответственность за проверку соблюдения правильных методов строительства лежит на инспекторе по строительству или инженере-строителе.

Важный совет: следите за тем, чтобы высота опалубки была на одном уровне с верхом бетонной плиты, чтобы можно было выровнять готовую поверхность вровень с верхом опалубки.

2. Выемка земли

Участок вырублен землеройной техникой почти до уровня. После завершения земляных работ геодезист втыкает штифты в землю, чтобы отметить площадь пола, и дает торговцам точки для измерения. Электрики и сантехники копают и запускают доступ для обслуживания. Фундаменты и опоры выкапываются в соответствии со спецификациями инженеров, а площадка выравнивается с помощью лазерного уровня. По периметру заливаемой плиты сооружается опалубка. Это сформирует форму плиты и удержит бетон, пока он твердеет.

3. Подготовьте подкладку из плит

Важно правильно подготовить подстилку из плит. Это гарантирует, что бетонная плита опирается на прочное основание и что бетонная плита не начнет трескаться. Для подготовки основания плиты используйте дорожную пыль или дробилку подходящей толщины в соответствии со строительными нормами. Убедитесь, что поверхность ровная, плоская и плотно утрамбована. Хорошо дренированное основание и уплотненный слой предотвращают растрескивание бетонной плиты.

4. Установка арматуры

Армирование предотвращает растрескивание, коробление и обрушение бетона, когда на него воздействует нагрузка, повышая прочность бетона на растяжение и делая его более прочным.

Убедитесь, что арматурные стержни, распорки и связи установлены в соответствии с утвержденными планами строительства.

5. Заливка, уплотнение и финишный бетон

Для заливки бетона должен быть привлечен профессионал от известной компании по производству премиксов. Это обеспечит заданную прочность бетона. Перед заливкой смочить плиту водой, чтобы предотвратить потерю влаги.

После заливки бетона добавьте контрольные швы там, где это необходимо. По мере высыхания бетон дает усадку. Чтобы избежать случайного образования трещин, контрольные/компенсационные швы предотвращают образование трещин.

Кроме того, убедитесь, что бетон уплотнен. Это помогает бетону связываться и формироваться внутри опалубки и вокруг арматурных стержней. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона. Наконец, плиты должны быть обработаны в соответствии с действующими строительными стандартами.
