Свайно ростверковый фундамент своими руками: с высоким и низким ростверком, свайно-ленточный

пошаговая инструкция по монтажу, устройство, технология, необходимая высота ростверка

Традиционный ленточный фундамент превосходно выполняет свои задачи, будучи построен на достаточно плотных и устойчивых грунтах.

В более сложных условиях требуются другие опорные конструкции, способные создавать прочное основание на проблемных или вовсе неустойчивых почвах.

Оптимальным вариантом становятся сваи, которые способны опираться на глубинные плотные слои, проходя сквозь поверхностные неустойчивые напластования и практически не образуя с ними конструкционной связи.

Такое решение проблемы позволяет получить неподвижный и надежный фундамент, сэкономить деньги и, зачастую, время.

Рассмотрим один из наиболее удачных вариантов — свайно-ростверковый тип.

Содержание статьи

• 1 Что такое свайно-ростверковый фундамент
• 2 Существующие виды
• 3 Типы ростверков в зависимости от расположения
• 4 Варианты использования
• 5 Его необходимая высота
• 6 Глубина заложения – от чего зависит
• 7 Устройство
• 8 Как рассчитать монолитную основу
• 9 Пошаговая инструкция по монтажу своими руками
  • 9. 1 Подготовка
  • 9.2 Установка свай
  • 9.3 Строительство опалубки
  • 9.4 Создание армпояса
  • 9.5 Заливка бетона
• 10 Полы по грунту
• 11 Технология гидроизоляции
• 12 Схема утепления
• 13 Полезное видео
• 14 Заключение

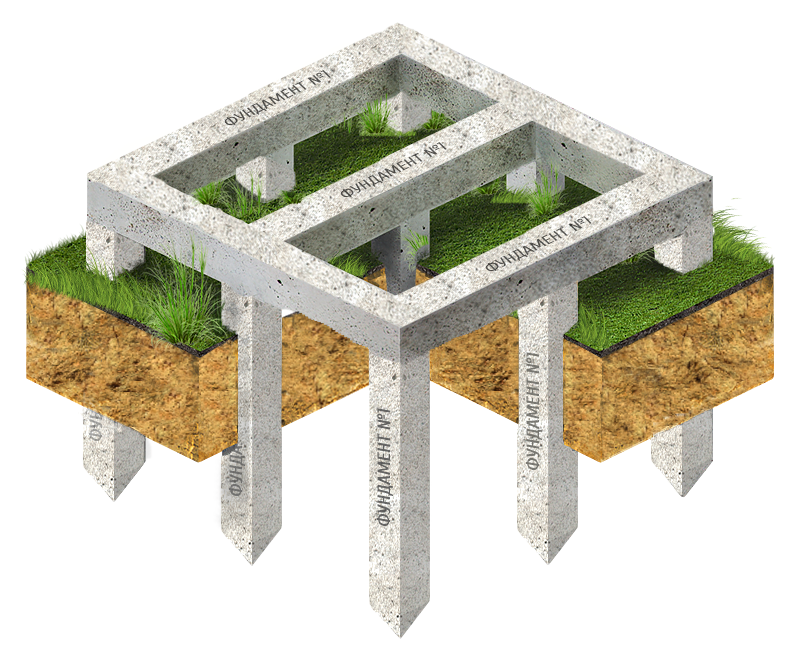

Что такое свайно-ростверковый фундамент

Свайно-ростверковый фундамент представляет собой систему вертикальных опор (свай), жестко связанных общим наружным несущим поясом (фото ниже).

Сваи опираются на плотные слои грунта, а ростверк несет стены дома, равномерно распределяет нагрузку и передает ее на систему свай.

Такой тип фундамента имеет массу конструкционных вариантов, может выдерживать нагрузки разного типа и эксплуатироваться в самых сложных условиях. Могут быть использованы разные типы и материал свай, ростверк может представлять собой простейшую опорную линию или мощную железобетоную ленту.

Различные комбинации этих элементов дают возможность создания фундамента с необходимыми параметрами, оптимальным образом подходящего к имеющимся нагрузкам, условиям эксплуатации и гидрогеологии участка.

ВАЖНО!

Наличие ростверка характерно для любого типа свайного фундамента, поэтому их все можно относить к этой обширной группе.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!

Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Типы ростверков в зависимости от расположения

В зависимости от глубины погружения существует три типа конструкции ростверка:

• Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
• Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
• Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!

Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

Варианты использования

Существует несколько вариантов использования материала для ростверка:

• Древесина. Применяют либо цельный брус 150:200 или 200:200 мм, либо пачку из обрезной доски 50:200, собранную в 3 или 4 слоя. Полученная балка обладает высокими несущими способностями, ее просто обрабатывать и монтировать. Стоимость древесины относительно невысока, поэтому ростверк подобного типа является оптимальным вариантом для домов, не имеющих большого веса (древесина, газобетон, пенобетон).
• Металл. Этот тип ростверка позволяет получить прочное основание, жестко соединенное с оголовками свай. В результате получается прочная конструкция, время монтажа которой самое маленькое, а результат очень надежен. В качестве балок используют швеллер, двутавр или рельс, крепление к верхушкам свай производят на сварку. Чаще всего применяют в сочетании с винтовыми сваями.
• Железобетон. Этот вид ростверка строится по обычной технологии отливки монолитной ленты (плитка перекрытия). Единственное отличие возникает из-за наличия воздушного зазор между грунтом и нижней частью основания. Кроме того, арматура свай должна быть жестко связана с армпоясом ленты, образуя монолитную опорную конструкцию
  . Эта процедура образует мощное и жесткое основание, устойчивое ко всем видам нагрузок. Недостатком является длительный срок застывания бетона, останавливающий работы на месяц.

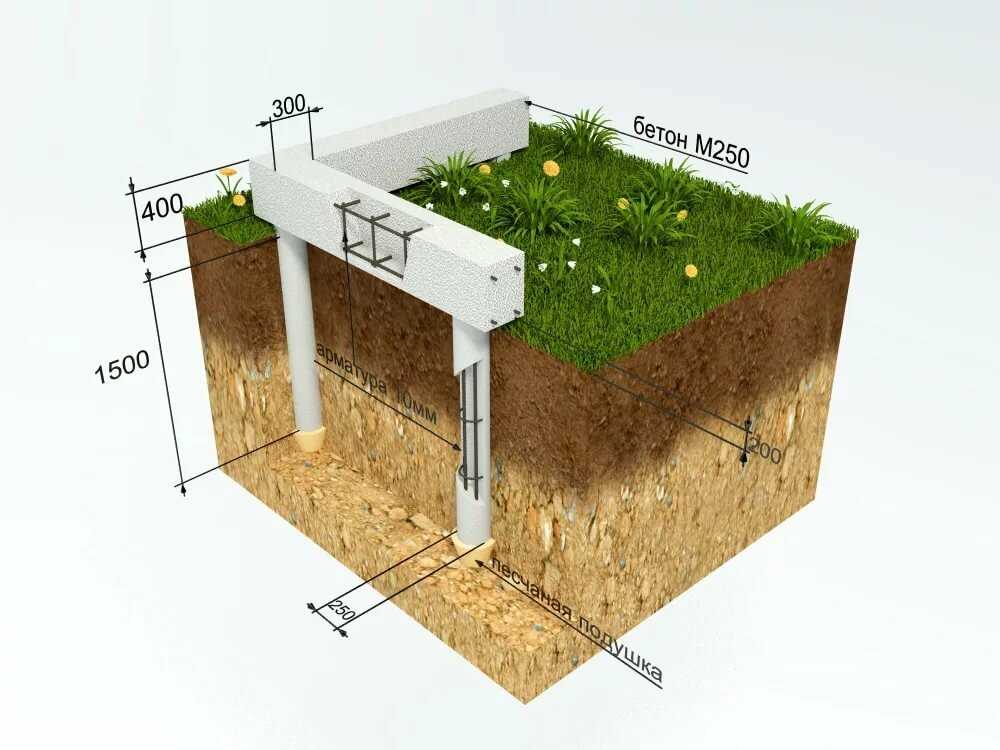

Его необходимая высота

Высота ростверка напрямую связана с материалом стен дома. Если планируется строительство кирпичного (бетонного, шлакоблочного) дома, то минимальной высотой считается 15-20 см над уровнем грунта. Для деревянных домов высота ростверка должна быть несколько увеличена и составлять около 40-60 см.

Это обеспечит необходимую изгибную жесткость, позволит отделить древесину от источников влаги снизу.

Имеется в виду снеговой покров, высота которого также должна учитываться. Если в регионе зимы очень снежные с большой высотой сугробов, необходимо рассчитывать высоту ростверка, превышающую их уровень.

Глубина заложения – от чего зависит

Глубина заложения зависит от состояния грунта на участке.

Во внимание принимаются все сопутствующие факторы:

• Уровень залегания грунтовых вод.
• Наличие и объемы почвенных вод.
• Возможность подтопления в весенний период.
• Наличие сезонных изменений гидрогеологии, повышения или понижения степени наполнения всех водоносных пластов.

Для правильного выбора глубины нередко приходится собирать информацию в местных геологических и метеорологических подразделениях, советоваться с опытными строителями, обращаться к различным приложениям СНиП.

Необходимо учитывать, что все значения, указанные в различных источниках, являются минимальными, т.е. допускается увеличение высоты подъема, но уменьшать высоту зазора нельзя

.

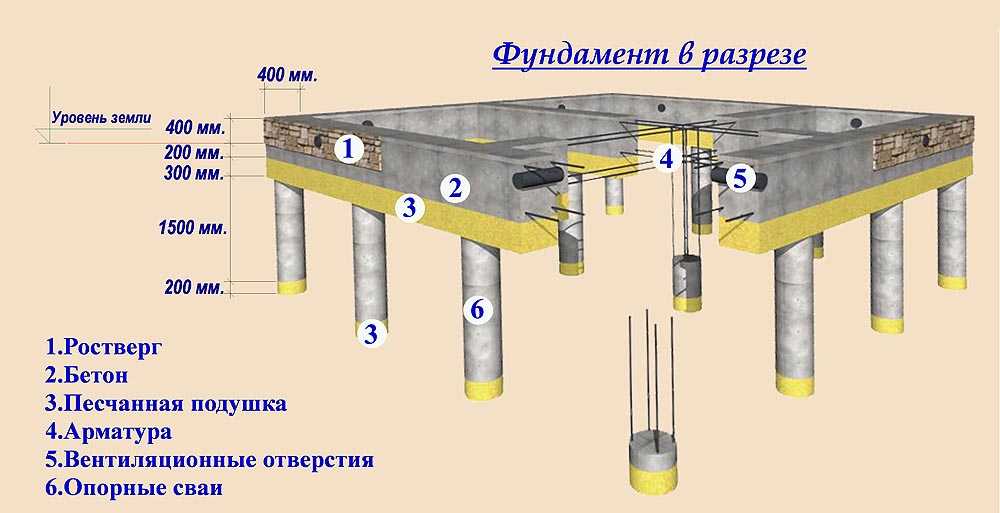

Устройство

Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.

Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:

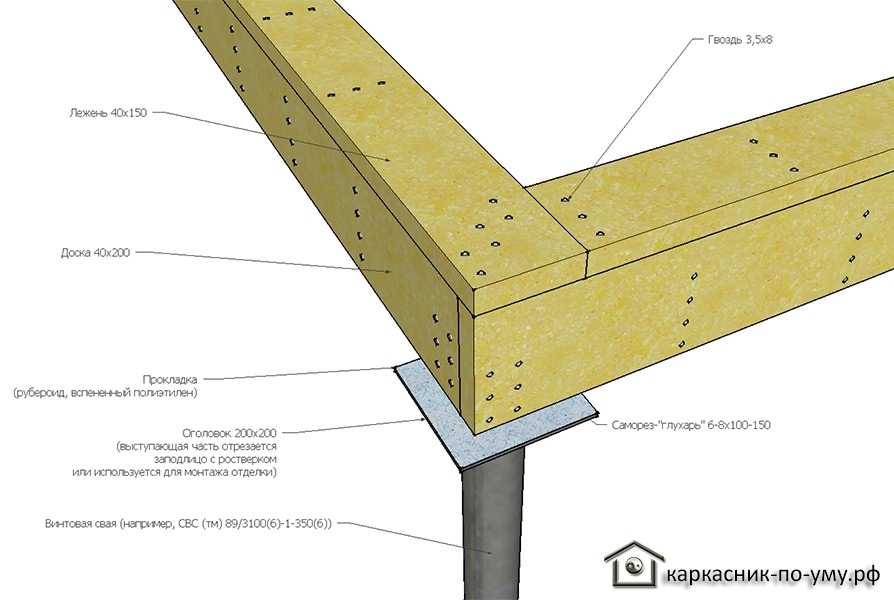

• Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
• Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
• Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.

Каждая балка жестко соединена со всеми опорами, находящимися под ней

. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.

Как рассчитать монолитную основу

Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.

Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).

Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.

Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия

:

• Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
• Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.

Величина запаса прочности актуальна только для данной конфигурации дома.

Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.

Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.

После того, как нагрузка определена, выполняется расчет количества свай.

Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.

Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

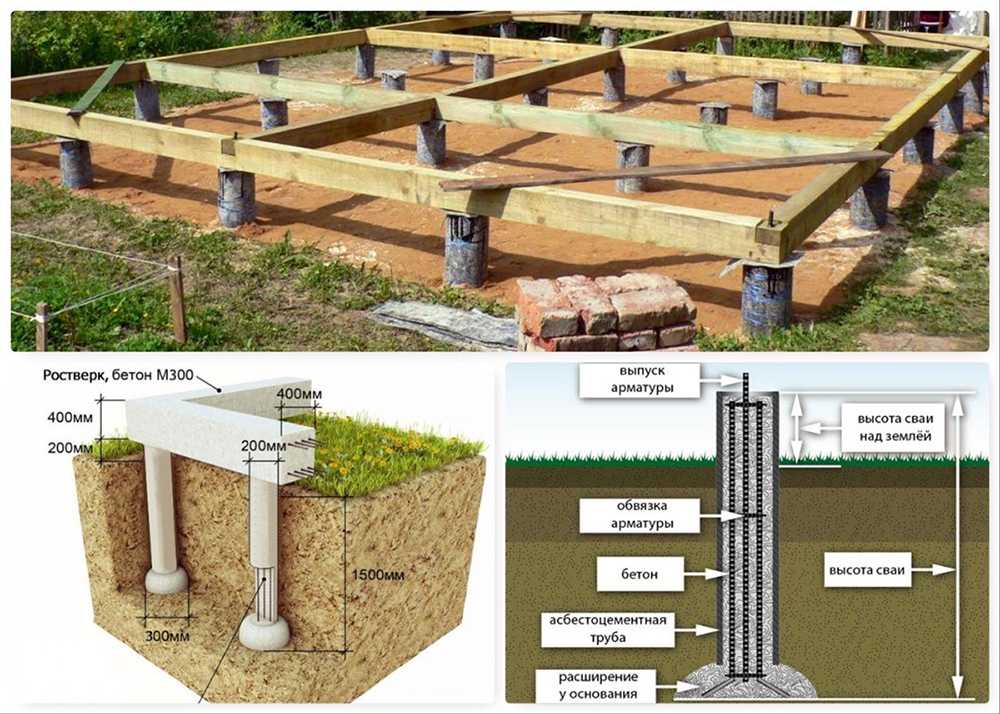

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

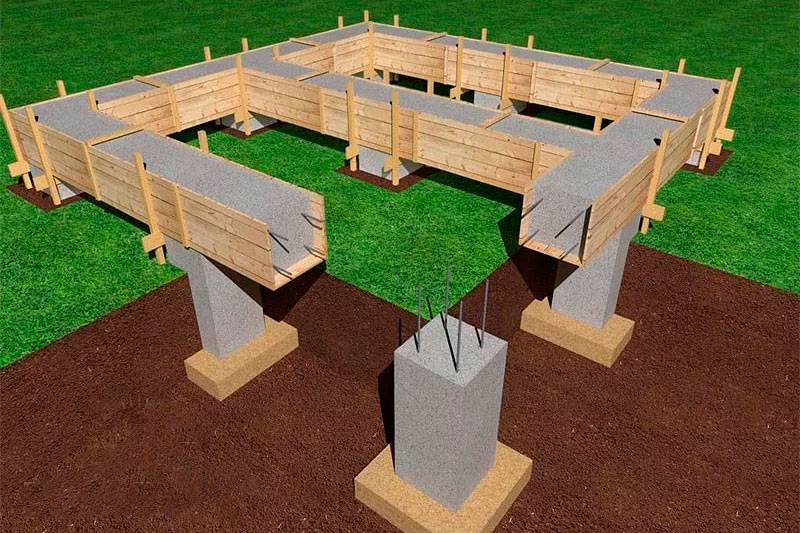

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

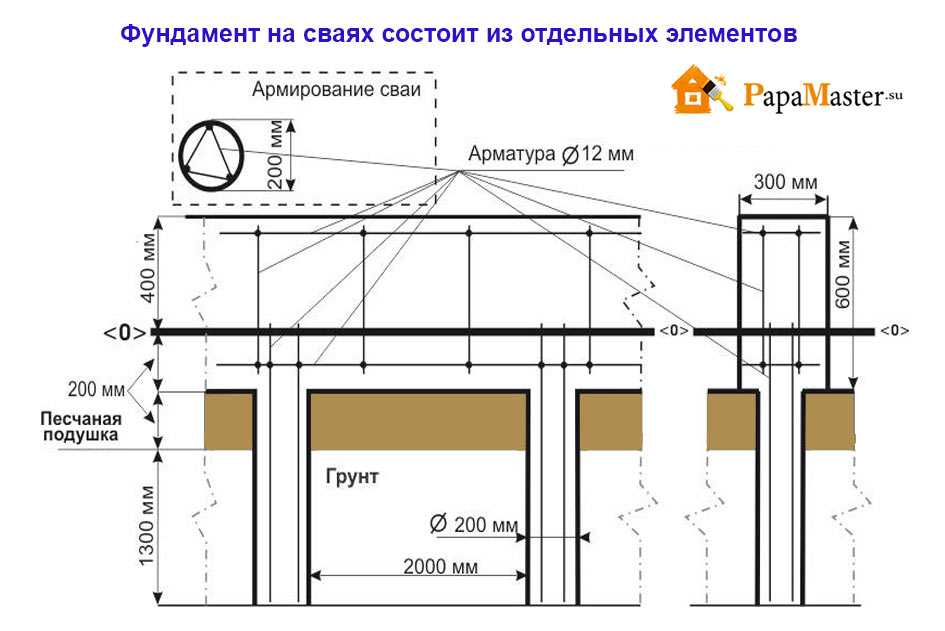

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

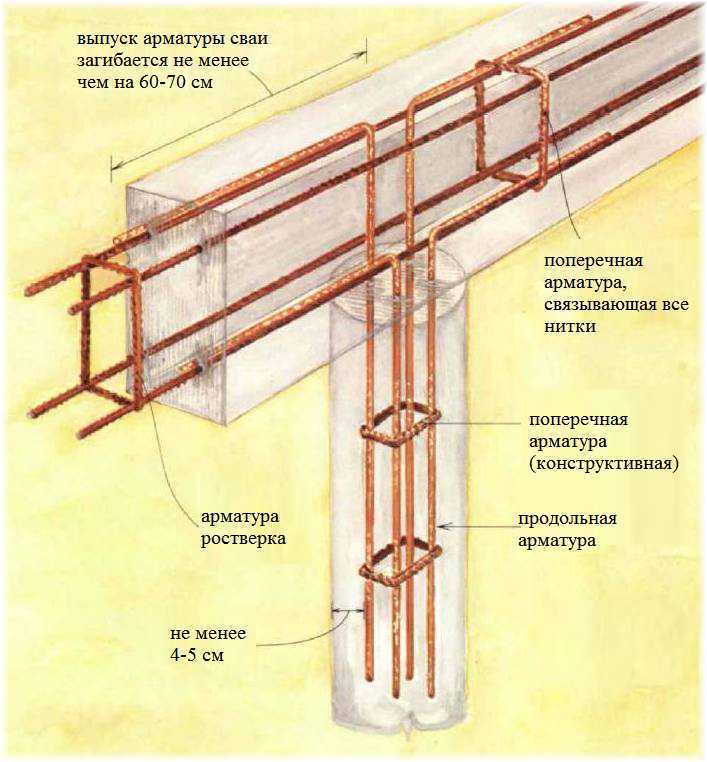

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Технология гидроизоляции

Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов:

• Горячий битум.
• Битумная мастика.
• Оклейка рубероидом.
• Нанесение пропиточных составов.

Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.

Схема утепления

Для утепления используются водонепроницаемые материалы:

• Жидкий пенополиуретан.
• Экструдированный пенополистирол (пеноплекс).
• Пенопласт.
• Керамзит.
• Пеностекло и т.д.

Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.

Несколько хуже, но значительно дешевле использовать пенопласт, который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.

Полезное видео

В данном разделе вы сможете увидеть, как сделать свайно-ростверковую основу (армированный фундамент) своими руками, а также как происходит армирование ростверка:

Заключение

Свайно-ростверковые основания являются одним из наиболее успешных и надежных видов фундамента.

Они способны выполнять свои функции в самых сложных условиях, хорошо реагируют на изменения, позволяют строиться на самых проблемных грунтах.

В большинстве случаев строительство подобных фундаментов обходится дешевле, чем при постройке традиционной ленты.

Эти преимущества делают свайно-ростверковые основания предпочтительными среди большинства пользователей, чьи участки находятся в низинах, на подтапливаемых местностях.

Возможность самостоятельного строительства только увеличивает оценку этой технологии среди строителей, позволяя выполнять работу в удобное время и полностью соблюдать технологию.

Свайно-ростверковый фундамент: технология монтажа

Свайно-ростверковый фундамент является одним из популярным за счет экономичности. Ведь стоимость монтажа данной конструкции составляет всего 25% сметной стоимости работ по строительству дома! В то время, как строительство других видов достигает 40-50%. Давайте подробнее рассмотрим устройство этой конструкции и узнаем, как установить свайный фундамент с ростверком.

Специфика свайного фундамента с ростверком

Устройство данной конструкции представляет сваи, которые вкапывают в грунт и укрепляют на поверхности земли при помощи ростверка. Ростверк — монолитная плита или лента, которая связывает части свай, выступающие из земли. Одновременно эта конструкция служит и основанием для стен будущего дома или бани. Свайно-ростверковый фундамент бывает монолитный, сборно-монолитный и сборный. Единая конструкция более прочная, долговечная и легкая в установке.

Свайный фундамент отличается экономичностью, легкостью и оперативностью в установке. Строительство такой конструкции не требует использования дорогостоящей спецтехники при монтаже. Кроме того, свайно-ростверковый фундамент не прихотлив к виду грунта. Основание укладывают на неустойчивые и подвижные почвы, при высоком уровне грунтовых вод и сильной степени промерзания. Такую конструкцию можно возвести даже при вечной мерзлоте!

Однако устройство свайно-ростверкового фундамента не подразумевает наличие цокольного этажа, подвала или подземного гаража. Кроме того, конструкция не подходит для тяжелых стен из бетона или кирпича, однако оптимально подходит для бревенчатой бани, деревянного дачного домика и небольшого коттеджа.

Если вы еще не определились с проектом загородного дома или бани, интересные варианты вы найдете по ссылке http://marisrub.ru/proekts/all-proekts. Кроме того, архитекторы и инженеры “МариСруб” могут разработать индивидуальный проект!

Преимущества	Недостатки
Не требует использования спецтехники и дорогостоящих материалов, что сокращает расходы и время монтажа	Трудоемкость монтажа, так как он требует много ручной работы и физических сил
Высокая теплоизоляция	Не подходит для строений с тяжелым весом и многоэтажных зданий
Строительство дома можно начинать в день установки фундамента	Сваи усиливают усадку деревянного дома или бани
Долговечность. Свайно-ростверковый фундамент прослужит 100-150 лет	Не предусматривает строительство цокольного этажа или подвала
Неприхотливость к грунту и почве, подходит для подвижной почвы, грунта с глубоким уровнем промерзания и т. д.	Сваи перед установкой обязательно обрабатывают антикоррозийными средствами
Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню. Свайно-ростверковый фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа	Требует сложного и тщательного расчета. Неправильный расчет сокращает срок службы фундамента и дома в целом, приводит к проседанию и растрескиванию ростверка, ухудшает внешний вид постройки и вызывает другие проблемы
После установки на земельном участке не скапливается строительный мусор	Увеличивает вес здания и давление на грунт

Как правильно выбрать сваи

Сваи влияют на прочность и срок службы фундамента. Поэтому важно выбрать надежные и долговечные изделия. Специалисты рекомендуют покупать столбы, изготовленные только на заводе. Такие материалы отвечают каждому требованию по строительству загородных домов. Самодельные сваи отличаются неправильно сделанным сварочным швов и некачественным сырьем.

Чем больше диаметр трубы, тем она надежнее и прочнее. Оптимальным диаметром считается 10-12 сантиметров. Перед покупкой обращайте внимание и на толщину стенок столба. Так, при диаметре 10,8 сантиметров толщина должна быть свыше 4 миллиметров. Качественные сваи изготавливают только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Сваи различают по материалам изготовления. Сегодня используют железобетонные, металлические и бетонные изделия. Эксперты рекомендуют применять железобетонные сваи, так как они отличаются наибольшей прочностью.

Предварительные работы по устройству фундамента

Устройство свайного фундамента с ростверком начинают с определения типа грунта и расчетов. Важно правильно рассчитать конструкцию и количество материалов, чтобы равномерно распределить нагрузку свай и ростверка. Иначе фундамент будет проседать, что приведет к образованию трещин и перекосу стен дома или бани. В интернете вы можете найти калькулятор расчета свайно-ростверковых фундаментов. Но чтобы получить точные и правильные результаты, лучше обратиться к специалистам!

После расчетов переходят к разметке фундамента на земельном участке. Поверхность очищают от мусора и выравнивают, затем отмечают углы будущего основания при помощи брусков. Углы соединяют веревкой. Проверяйте ровность углов, стен и диагоналей отвесом и угольников. Для более точной и быстрой разметки используют лазерные нивелиры.

Затем переходят к разметке свай. Сваи могут располагаться различными способами. При одиночном каждый столб находится под своей опорой. При ленточном расположении сваи равномерно распределяю по периметру здания. Расположение полосами подходит для массивных сооружений. В данном случае столбы располагают в шахматном порядке либо в два и более ряда под ростверком большого размера. Иногда сваи расставляют в виде куста под наиболее нагруженном местом.

В первую очередь, делают разметку и устанавливают сваи под углами будущего дома или бани. Затем размечают положение других столбов. Наиболее распространенная схема представляет устройство свай на расстоянии 2-3 метров друг от друга и закладки на глубину 2 метров.

Установка свай

• После расчета и разметки в намеченных участках делают скважины согласно расстановки свай. Скважины устанавливают на глубину ниже 0,5 уровня промерзания грунта. Диаметр отверстия составляет около 20 сантиметров;
• На дно скважин укладывают песчаную подушку с гравием;
• По длине скважины в виде трубы укладывают гидроизоляционный материал, который защитит изделия от негативного воздействия влаги. Это может быть специальная пленка, несколько слоев рубероида или другого рулонного материала.
• Вместо гидроизоляционного материала можно использовать готовые пластиковые или асбестоцементные трубы. При этом диаметр трубы должен соответствовать диаметру скважины!;
• В скважину устанавливают армированный каркас в виде 3-4 продольных кругов на расстоянии минимум 2 сантиметров от гидрозащитного слоя. Армирование повысит морозостойкость и прочность изделий. Закреплять арматуру следует при помощи специальной проволоки. Ни в коем случае не сваривайте элементы, так как места сварки подвержены сильной коррозии!;
• После установки каркаса сваи заливают бетонной смесью, тщательно трамбуют слои и оставляют застывать до полного высыхания;
• Сваи должны выступать над поверхностью земли на 15-20 сантиметров;
• После застывания выступающие части опор покрывают битумной мастикой, а сверху насыпают песчаную подушку с гравием под уровень столбов и по ширине будущего ростверка.

Монтаж ростверка

Ростверк делают из готовых сборных железобетонных блоков или в виде монолитной конструкции. Последний вариант более надежный и простой. Учтите, что собрать и установить отдельные элементы в одном месте достаточно трудно. Чтобы залить монолитный ростверк, сначала изготавливают опалубку из брусков, досок и других подручных материалов. Опалубку делают в виде прямоугольной коробки так, чтобы между почвой и будущем ростверком оставалось расстояние 100-120 сантиметров.

После установки опалубки прокладывают гидроизоляционные материалы и делают армирование фундамента. Помните, что арматуру скрепляют только при помощи проволоки! Затем ростверк заливают бетоном. Можно купить готовую бетонную смесь либо сделать раствор своими руками. Для самостоятельного изготовления смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавьте водой в размере 60% от цемента. В жаркую погоду смесь разбавляют теплой водой, а в холодную — теплую!

Если вы используете готовый бетон, выбирайте марку не ниже М200 В15. Такая смесь подойдет для строительства бани, беседки и строений с малой нагрузкой. Для дачного дома и загородного коттеджа — берите марку М300 В22.5.

Заливку выполняют сразу плотными слоями, чтобы не появились полости. В завершении бетон разравнивают специальной лопаткой. Ростверк оставляют застывать 3-4 недели до полного засыхания. Помните, что 99% прочности фундамент набирает в первые 27 дней! Бетон покрывают пленкой, а в жаркую помогу иногда поливают водой. После затвердевания убирают песчаную подушку из-под нижней части основания. Такое пространство обеспечит нормальную вентиляцию и увеличит срок службы конструкции.

Важно, чтобы между основанием и сваями была жесткая связь, а под нижней частью ростверка оставалась воздушное пространство. Не забывайте, что в процессе установки фундамента делают монтаж коммуникаций и инженерных систем частого дома.

Завершающие работы

Устройство фундамента завершают работами по гидроизоляции и утеплению конструкции. Гидроизоляция защитит основание от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержена перепадам температур, негативному влиянию влаги. Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Несмотря на легкость монтажа, эксперты не рекомендуют, устанавливать свайный фундамент с ростверком самостоятельно. Это рискованный и трудоемкий процесс, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет, оперативно и надежно установят свайно-ростверковый фундамент и другие типы конструкции. Они подберут подходящие материалы, рассчитают объемы и стоимость работ. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома и бани!

с высоким и низким ростверком, свайно-ленточный

Далеко не всегда и не во всех ситуациях можно применять традиционные фундаменты — ленточный и плитный. В некоторых ситуациях они становятся слишком дорогими: на их обустройство может уйти до 40-50% стоимости всего здания. Обычно это происходит при строительстве в зонах с большой глубиной промерзания (менее 2 метров) или на неустойчивых, слабонесущих грунтах. В таких случаях часто оптимальным решением является свайно-ростверковый фундамент.

Содержание статьи

• 1 Что такое свайно-ростверковый фундамент
  • 1.1 Как устроен ростверк и что он дает
  • 1.2 Ленточный фундамент на сваях
• 2 Когда можно применять
• 3 9007 Какие сваи использовать
• 4 Расположение свай в ростверке
  • 4.1 Как разместить на плане дома самостоятельно
• 5 Расчет свайно-ростверкового фундамента
• 6 Технология строительства
  • 6. 1 Markup
  • 6.2 ЭКСКАВАЦИЯ И ПОЛУЧЕНИЯ СВОКИ
  • 6.3 Устройство гриля
  • 6.4 Установка встроенных частей
  • 6.5. каждый: это определенное количество свай, заглубленных в землю до уровня несущего слоя или ниже уровня промерзания. В чистом виде такой тип фундамента используется редко. Это связано со своеобразной конструкцией, не позволяющей перераспределять нагрузку от дома между сваями. Поэтому свайный фундамент в основном делают для срубов из бревен или бруса, иногда для каркасных построек. Эти виды стройматериалов в силу своих характеристик сами перераспределяют нагрузку. Они плохо сочетаются с домами из других материалов.

    А вот их усовершенствованная форма – свайный фундамент с ростверком – лишена многих недостатков и может применяться как для кирпичных, так и для блочных построек. В них все опоры связываются лентой из металла или железобетона (бетона) в единую конструкцию. Эта лента называется ростверком.

    Выглядит как вынутый из земли свайно-ростверковый фундамент

    Ростверк — часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, а за счет закрытой конструкции перераспределяет нагрузку, передавая ее на сваи. Это может быть металл, дерево, бетон или железобетон. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

    Существуют свайные фундаменты с высоким и низким ростверком

    Высокий ростверк над уровнем земли. Чаще всего изготавливается из металла – швеллера большого сечения или металлических труб квадратного сечения. Такой ростверк тоже делают из бетона, но его устройство сложнее: нужно придумать, как залить ленту на расстоянии от земли.

    Как устроен ростверк и что он дает

    Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, сантехника, прочие вещи расставлены неравномерно. Следовательно, нагрузка с разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. На сваи уже передается «выровненная» нагрузка.

    Чем отличаются свайные фундаменты от свайно-ростверковых (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

    Чем это хорошо? Дело в том, что при одинаковой загрузке свай меньше шансов, что они будут усаживаться неравномерно. А неравномерная усадка, как известно, приводит к трещинам в фундаменте и стенах. Поэтому свайно-ростверковый фундамент более устойчив. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, какой грунт находится под каждой из свай. Поэтому предсказать их поведение нереально. Именно поэтому архитекторы их не очень любят: гарантировать длительную эксплуатацию дома невозможно.

    Ленточный фундамент на сваях

    Низкие ростверки в этом плане более предсказуемы. Они обычно начинаются ниже уровня земли и отливаются из армированного (или не зависящего от проекта) бетона. Причем армирование свай связано с армированием ростверка.

    В данном случае ростверк представляет собой мелкозаглубленный ленточный фундамент и выполняется он по той же технологии. Отличается тем, что имеет жесткое соединение со сваями, что значительно повышает надежность и устойчивость конструкции. Такие фундаменты еще называют ленточными на сваях или свайно-ленточными. Эта конструкция практически идеальна: она сочетает в себе достоинства свайного и ленточного фундаментов, во многом компенсируя их недостатки.

    Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

    Как он работает? Нагрузка от дома передается на ремень. Благодаря наличию продольной арматуры она перераспределяется по всей площади. Поскольку лента тоже опирается на землю, часть нагрузки передается на нее, остальная приходится на сваи. В этом случае нагрузка и усадка равномерны: они «выравниваются» лентой.

    О монолитных ленточных фундаментах вы можете прочитать в этой статье.

    Зимой, когда на фундамент начинают воздействовать силы пучения, проявляются все преимущества свайно-ленточного фундамента. Если дом стоит на пучинистых грунтах, их глубина ниже уровня промерзания, очень сложно представить условия, при которых дом будет гибким или даст неравномерную усадку.

    Когда можно применять

    Свайно-ростверковые фундаменты рекомендуется устанавливать в следующих случаях:

    Иногда даже проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как принято считать, а 1,4. И все равно никто ничего не может гарантировать.

    Какие сваи использовать

    В свайно-ростверковых фундаментах можно использовать любые сваи. Их выбирают исходя из грунта, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда из дерева. Они могут быть круглыми или квадратными. Отличаются они и способом установки:

    В частном строительстве чаще всего применяют буронабивные сваи. Они особенно популярны при строительстве дачных участков или бань. Также их можно использовать при строительстве небольших домов. Но если дачи и бани можно сделать без расчета, то при строительстве дома очень желательно заказать проект.

    Сваи бывают разной формы: квадратного или треугольного сечения, круглые заполненные и круглые пустотелые, иногда специально для проекта разрабатываются сложные формы. По способу передачи нагрузки на грунт сваи бывают:

    Висячие сваи имеют большую боковую поверхность и значительная часть нагрузки (до 60-70%) передается с ее помощью. Их применяют, если несущей способности грунта на достигнутом уровне недостаточно, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основную нагрузку несет поверхность, а не острие сваи.

    Сваи стойки, наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки получаются неразвитыми и гладкими, и имеет смысл расширяться в конце сваи. Одна из разновидностей этого типа – сваи ТИСЭ . Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пята препятствует поднятию фундамента силами пучения.

    Расположение свай в ростверке

    В большинстве случаев опоры в грунте ставятся вертикально. Иногда может потребоваться наклонная установка, при этом несколько штук в одном месте. Этот метод используется, если могут возникнуть горизонтально направленные силы. Например, при строительстве на склонах.

    Расположение свай на плане дома

    Сваи могут располагаться точечно — под опорами (столбами, стойками). Такое расположение характерно для сооружения навесов или кровли над открытыми площадками. Затем опоры ставят точно под столбы, удерживающие крышу.

    Для частных домов небольшой этажности сваи ставят в виде ленты. Их размещают в один ряд, иногда в два-три, смещая друг относительно друга. Иногда в наиболее нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их размещают кустами: по несколько штук на небольшом расстоянии друг от друга.

    Как разместить на плане дома самостоятельно

    При проектировании свайного фундамента самостоятельно обычно поступают следующим образом. На плане здания, вычерченном с соблюдением масштаба, сваи должны быть заложены в углах и в местах пересечения со стенами. Если они находятся на расстоянии более 3 метров друг от друга, между ними ставятся промежуточные опоры. Желательно, чтобы сваи располагались на расстоянии от 2 до 3 метров одна от другой.

    Сначала сваи ставятся по углам, затем под примыкание несущих стен

    Принцип прост, но нужно еще определить необходимую площадь сваи. И его нужно вычислить (вернее, подобрать).

    Расчет свайно-ростверкового фундамента

    Чтобы быть хотя бы частично уверенным в надежности фундамента, желательно хотя бы приблизительно его рассчитать. Для этого вам нужно будет произвести некоторые не самые сложные расчеты.

    1. Рассчитывается масса дома (учитываются все материалы и примерный вес «начинки»).
    2. В зависимости от веса и коэффициента безопасности определяется необходимая площадь опоры.
    3. Поскольку сваи уже расставлены, мы можем подсчитать их количество.
    4. Далее подбираем площадь сечения сваи. Так как мы знаем их количество, умножив на выделенную площадь, узнаем общее количество.
    5. Полученный результат сравнивается с рассчитанной ранее (точка 4) опорной площадью.
    6. Если площадь, найденная на шаге 4, больше рассчитанной на шаге 2, то выбранные параметры сваи нам подходят.
    7. Если меньше, увеличиваем планируемое сечение свай, снова умножаем и сравниваем. Так находим искомую площадь сваи.

    Иногда выгоднее не увеличивать площадь свай, а ставить их чаще. При этом метод расчета не меняется.

    Несущая способность свай разного диаметра в разных грунтах (для увеличения изображения щелкните по нему правой кнопкой мыши)

    Площадь опоры, необходимая для нормального распределения нагрузки, рассчитывается по формуле:

    Где Н — несущая способность грунта (можно взять из таблицы). Коэффициент 1,4 применен в связи с тем, что свайные фундаменты требуют большего запаса прочности: мы не знаем, какой грунт находится под всеми сваями. Поэтому лучше перестраховаться.

    Технология строительства

    Итак, у вас есть готовый проект, либо вы сами определились с расположением свай, их параметрами, типом и высотой ростверка. Вы можете начать строить.

    Разметка

    Сначала снимают весь плодородный слой земли, выносят в сад или складывают в одном из углов участка. Площадь фундамента выравнивается. Затем с помощью колышков и шнуров отметьте границы домика. Причем натягивают два шнура, размечающие наружную и внутреннюю поверхности стен. Обязательно проверьте геометрию, измерив и сравнив все диагонали попарно.

    После завершения разметки можно отметить места установки свай. Их чертят на плане и рассчитывают, определяют расстояния между ними.

    Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (для увеличения размера рисунка щелкните по нему правой кнопкой мыши)

    Выемка и заливка свай

    Как именно работа будет проходить, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

    Винты можно вкручивать вручную. При скручивании их головки устанавливаются на одном уровне. Его удобнее размечать шнурами.

    Для расточенных потребуется либо специальная техника, либо ручная дрель подходящего диаметра. Этими приспособлениями просверливаются отверстия в нужных местах. В готовые колодцы опускают выбранную опалубку, устанавливают арматуру (четыре стержня ребристой арматуры, соединенные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выход не менее 60-70 см. Затем он будет контактировать с ростверком. Последним шагом на этом этапе является заливка бетона.

    Свайный фундамент готов к установке опалубки ростверка. В этом случае опалубка из рубероида или рубероида, прокатанная несколько раз

    Устройство ростверка

    Если выбран металлический ростверк, то он приваривается к свае головы. При работе важно соблюдать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.

    Для устройства заглубленного железобетонного ростверка (низкого) потребуется подсыпка щебня фракцией 20-60 мм и уплотнение его виброплощадкой. Минимальный слой щебня – 15 см. Для повышения несущей способности грунта под пояс необходимо засыпать щебень небольшими слоями (по 5 см) и тщательно уплотнить его виброплощадкой. Хорошо утрамбовать вокруг свай не получится, но это и не столь важно.

    На этой засыпке установлена ​​опалубка. Ширина ленты чуть больше ширины стен, высота досок делается с учетом необходимой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию монтажа опалубки для ленточного фундамента.

    Схема армирования свайно-ростверкового фундамента железобетонным ростверком (свая-лента)

    Армирование проводят в большинстве случаев так же, как и при сооружении ленточного: двумя поясами вверху и внизу ребристая арматура, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только ворсовая стяжка. Выгибают арматурные выпуски из свай: один ряд привязывают к нижнему поясу, второй — к верхнему (не забудьте сделать выпуски разной длины). Они должны быть не менее 50 диаметров прутка (если арматура 12 мм, нужно гнуть 600 мм (50*12 мм)). Схема армирования устоя сваи показана на рисунке.

    О том, как армируется ленточный фундамент, читайте здесь.

    Монтаж закладных деталей

    На данном этапе необходимо оставить вентиляционные каналы и проложить трубы и каналы, по которым будут подведены инженерные коммуникации (водоснабжение, отопление, электричество, канализация).

    Не забыть про прокладку труб для вентиляционных отверстий, подключение инженерных систем

    Если этого не сделать, то потом придется долбить бетон. А это большое зло для фундамента, ведь нарушается целостность монолита. Так что все хорошо подумайте: возможности переделать не будет.

    О выборе бетона для фундамента читайте здесь.

    Заливка бетона

    Бетон не просто заливают. Он также вибрирует. Без этого процесса очень сложно добиться однородности и высокой прочности. Поэтому обработку бетонного основания вибратором можно считать обязательным процессом.

    Если температура воздуха после заливки бетона составляет около +20°С, то опалубку можно снимать через четыре дня. За это время бетон наберет примерно 50% проектной прочности, чего достаточно для следующих работ. Если температура была около +10°, ждать придется 10-14 дней. При более низких температурах условия считаются зимними, и залитый бетон требует изоляции или подогрева.

    Все готово к заливке бетоном: армопояс соединен, опалубка выставлена ​​и закреплена (для увеличения изображения щелкните по ней правой кнопкой мыши)

    При всей своей привлекательности свайные фундаменты имеют недостатки:

    • Как уже было сказано, из-за того, что невозможно определить, какой грунт находится под каждой из свай, предсказать его поведение практически невозможно.
    • В таких зданиях нельзя обустраивать подвальные помещения.
    • При высоких ростверках требуется как-то закрыть щель: там любят селиться животные и насекомые.

    Гидроизоляция свайного фундамента и ростверка

    Большинство современных зданий имеют такой важный конструктивный элемент, как фундамент. Он помогает приподнять конструкцию над землей, обеспечить ее устойчивость и защитить от негативного воздействия почвы и атмосферных осадков. Однако, чтобы фундамент справился с задачей защиты дома от проникновения влаги в помещение, необходимо еще на этапе строительства провести его гидроизоляцию. В данной статье рассмотрены какие материалы и способы используются для герметизации свайного фундамента и ростверка.

    Нужно ли делать гидроизоляцию свайного фундамента?

    Свайный фундамент отличается высокой надежностью и по этому показателю превосходит не менее распространенный ленточный фундамент. По этой причине сваи устанавливаются на участках с подвижными грунтами. Выбор свай основывается на том, насколько агрессивное и частое воздействие грунтовых вод на строения наблюдается в той или иной местности. Популярны сваи и при строительстве многоэтажных домов в проблемных зонах с высокой динамикой.

    Так зачем же свайному фундаменту, отличающемуся надежностью и высокой устойчивостью к влаге и воздуху, нужна гидроизоляция? Дело в том, что в свайном фундаменте, помимо самих свай, есть и другие элементы, которые необходимо защитить от воздействия воды и влаги, а именно фундаментная плита или полоса монолита или борта, которые располагаются в земля.

    Разрушительное действие влаги начинается сразу после устройства свайного фундамента, несмотря на то, что чрезвычайно оно становится заметным не так быстро. Основными проблемными местами в фундаменте из свай являются бетонные изделия, которые соприкасаются с грунтом, а значит, могут поглощать влагу и разрушаться под действием солей и минералов, содержащихся в грунтовых водах, или перепадов температур из-за замерзания воды в порах и микротрещины бетона и его последующее расширение при возникновении положительной температуры воздуха.

    Вышеописанный процесс может не только локально разрушить участки бетона, но и привести к более серьезным последствиям, таким как образование микротрещин, полноценных трещин в фундаменте. Именно поэтому свайный фундамент нуждается в качественной гидроизоляции всех частей ниже уровня земли

    Помимо защиты вышеперечисленных элементов, свайные конструкции также нуждаются в устройстве отсечной гидроизоляции, располагаемой между сваями и другими элементами. Такая гидроизоляция необходима для того, чтобы вода и влага не могли подняться капиллярным методом, через установленные сваи вверх к другим элементам фундамента, например, плите или ленте.

    Материалы гидроизоляционные для ростверка и свай

    Для обработки свай и ростверка в большинстве деталей используются те же материалы, что и для гидроизоляции, например, других типов фундаментов, крыш или панелей панельного дома. Самые популярные технологии — рулонная и обмазочная, а самые распространенные материалы — рубероид в рулонах, битумная мастика, жидкая резина.

    Рубероид в рулонах

    Рубероид считается эффективным средством гидроизоляции как горизонтальным, так и вертикальным способом. Напомним, что вертикальную герметизацию стен и фундаментов выполняют в направлении снизу-вверх после возведения конструкции, а горизонтальную — введением гидроизоляционного материала в небольшие отверстия рабочего материала до монтажа конструкции. Утепление зданий осуществляется аналогичными способами.

    Для гидроизоляции не рекомендуется использовать рубероид на картонной основе, так как он не обладает высокими гидроизоляционными характеристиками. Однако если материал был закуплен заранее, его можно приспособить и для обработки ростверка и свай, если уложить его в несколько слоев на битумную мастику.

    Другие виды кровельного материала, например, на основе полиэстера или стекловолокна, гораздо лучше защищают фундамент от воздействия температур и влаги и традиционно считаются лучше, чем некоторые виды обмазочной гидроизоляции. Такие кровельные материалы являются достаточно дорогими материалами, но отличаются прочностью и долговечностью.

    Мастика битумная

    Мастика на основе битума идеально подходит для гидроизоляции вертикальным способом. Материал наносится поверх штукатурки, в состав которой входит песок и цемент. Несмотря на то, что в качестве гидроизоляционного материала иногда используют штукатурку, обрабатывать ею свайные фундаменты и ростверк категорически запрещается. Штукатурка в этом случае используется только как основа, на которую впоследствии валиком или кистью наносится битумная мастика.

    На поверхности мастики после ее нанесения образуется водонепроницаемая оболочка, защищающая основание от любого воздействия влаги и проникновения в материал микроорганизмов. Нанесение битумных мастик считается одним из самых дорогих способов гидроизоляции и используется также для обработки столбчатого фундамента.

    Подробнее о битумной гидроизоляции читайте в статье – «Битумная гидроизоляция: виды, характеристики и технология устройства».

    Битум
    Жидкая резина

    Жидкая резина представляет собой вязкий материал, напоминающий по консистенции мастику. Каучук наносится с помощью промышленного оборудования или специального распылителя, но его можно наносить и обычным валиком. Однако ручная укладка может привести к образованию пустот, через которые может пропускать влагу.

    Поэтому метод напыления применяется в основном для свай и ростверка. В состав жидкой резины входит полиуретан, акрил и битум, благодаря чему она достаточно быстро затвердевает. Также материал устойчив к механическим воздействиям и износу со временем. Единственным недостатком каучука можно считать лишь высокую стоимость состава.

    Подробнее о жидкой резине читайте в статье – «Гидроизоляция жидкой резиной»

    Технология гидроизоляции свайных фундаментов различных типов

    Свайный фундамент, как и любой другой элемент конструкции, может быть выполнен из различных материалов. В зависимости от состава сваи подбирается определенная технология устройства гидроизоляции, которая помогает обрабатывать сваи на высшем уровне. Давайте посмотрим, какие приемы используются в конкретных случаях.

    Гидроизоляция свайно-ростверкового фундамента

    Свайно-ростверковый фундамент представляет собой конструкцию из опорных столбов, соединенных ростверком, который изготавливают из дерева, железобетона или металла. В зависимости от вида обвязки для гидроизоляции такого фундамента используют рулонные или облицовочные материалы.

     Перед началом работы каждая свая пропитывается антисептиками и тщательно очищается от любых загрязнений, после чего на нее укладывается покрытие. Следующий этап – нанесение гидроизоляционного материала. В случае укладки обвязки на оголовки это может быть битумная или битумно-каучуковая мастика. Распределяется по рабочей поверхности широкой кистью. Этот материал наносится в два слоя.

    Другой материал, рулонный рубероид, необходим в ситуациях, когда обвязка осуществляется швеллером или двутавром. Кровельный материал укладывается внахлест 8-10 см с параллельной расправкой стыков. Также при таком покрытии можно использовать смеси для покрытия, известные своими гидрофобными свойствами.

    Если ростверк выполнен из железобетона, то обработка конструкции становится двухэтапной. Сначала ростверк покрывается битумным обмазочным материалом, а после его высыхания обрабатывается с помощью рулонного гидрослоя. Этот способ гидроизоляции считается чрезвычайно надежным как для жилых, так и для промышленных зданий.

    Гидроизоляция буронабивных свай

    Часто используемые в строительстве частных домов буронабивные сваи считаются тем вариантом, с гидроизоляцией которого справится даже человек, не имеющий специальной подготовки. Для того чтобы обработать такой фундамент, грунт превращают в опалубку. Это означает, что вокруг каждой сваи с помощью ручного инструмента просверливается небольшое углубление в земле.

    Полученный колодец заливают бетоном, в котором армируют арматурный каркас. Для гидроизоляции в этом случае используют рулонные материалы, например, рубероид, который укладывают внутрь колодца в свернутом виде перед устройством свайного фундамента.

    Сваи буровые
    Гидроизоляция железобетонных свай

    Следующий тип свай распространен в основном в промышленном строительстве, так как железобетонные сваи часто составляют основу фундамента многоэтажных домов. Закрепление свай на поверхности земли осуществляется исключительно с применением тяжелой техники и не может выполняться человеком.

    Опоры для железобетонных свай также изготавливаются путем заливки материала в формы с последующей установкой арматурного каркаса. Для таких свай характерен заостренный кончик, что позволяет легко погружать их в землю или почву. Монтаж осуществляется ударным методом, путем забивания свай в грунт. Гидроизоляция железобетона осуществляется проникающими технологиями, при которых гидрофобный материал впрыскивается непосредственно в сваю, а наиболее популярными материалами для такой обработки являются герметики, изготовленные на основе битума, акрила или полиуретана.

    Железобетонные сваи
    Гидроизоляция винтовых свай

    Немалым спросом пользуются также винтовые сваи, часто используемые при строительстве простых сооружений, например, бань, теплиц или сараев. В большинстве случаев ввинчивание свай в грунт можно производить даже вручную, используя ручные сваи. Исключение составляют лишь сложные каркасные постройки, монтаж фундамента которых не обходится без громоздкого промышленного оборудования.

    Сама свая представляет собой конструкцию, состоящую из ствола, наконечника с винтовой лопастью и оголовка. В процессе закрепления свай лопасти опор погружают в грунт ниже точки промерзания, хвостовики срезают, а сверху надевают и оплавляют оголовки.

    Гидроизоляция винтовых свай осуществляется с помощью составов, включающих битум. Такие смеси отлично отталкивают влагу и сохраняют целостность постройки. Иногда внутри элементов свайного фундамента может скапливаться конденсат. Заполнение внутренних полостей свай бетоном на этапе закладки фундамента помогает избежать этого эффекта.

    Гидроизоляция свайно-ленточного фундамента

    Следующий вид фундамента предполагает заглубление в грунт железобетонных или стальных свай и связывание их опор бетонной лентой. Этот способ позволяет надежно зафиксировать сваи на месте и избежать их смещения в периоды сезонных подвижек грунта.

    На этапе строительства здания выполняется гидрофобная обработка свайно-ленточного фундамента с применением битума. В некоторых случаях бетонные полосы защищают установкой вертикальной или горизонтальной изоляции. Однако окончательное решение зависит от условий, в которых будет эксплуатироваться фундамент. Если для конкретной местности характерно значительное количество стоячих грунтовых вод, то гидроизоляцию свай битумом проводят вместе с герметизацией соединительных лент.

    Нанесение гидроизоляционных материалов может осуществляться одним из двух способов:

    1. Сначала выкопать траншею примерно на полметра шире, чем необходимо, затем залить бетоном и дождаться застывания. Как только это произошло, опалубку снимают, а на стенки свай распыляют жидкую резину или укладывают другой состав, например, рулонный рубероид.

    2. Второй способ предполагает использование несъемной опалубки, которая в данном случае представлена ​​экструдированным пенополистиролом.
