Как правильно вязать арматуру для фундамента + схема

Содержание статьи

• 1 Правила и схемы вязки арматуры
• 2 Ленточный фундамент
• 3 Плитный фундамент
• 4 Ростверк
• 5 Столбы и сваи

Чтобы самостоятельно сделать арматурный каркас для ленточного, столбчатого или свайного фундамента, сетку для плавающей плиты, необходимо научиться правильно вязать продольные и поперечные стыки стержней. Для этого достаточно самодельного или заводского крючка и знания схем расположения арматуры внутри бетонных конструкций.

Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

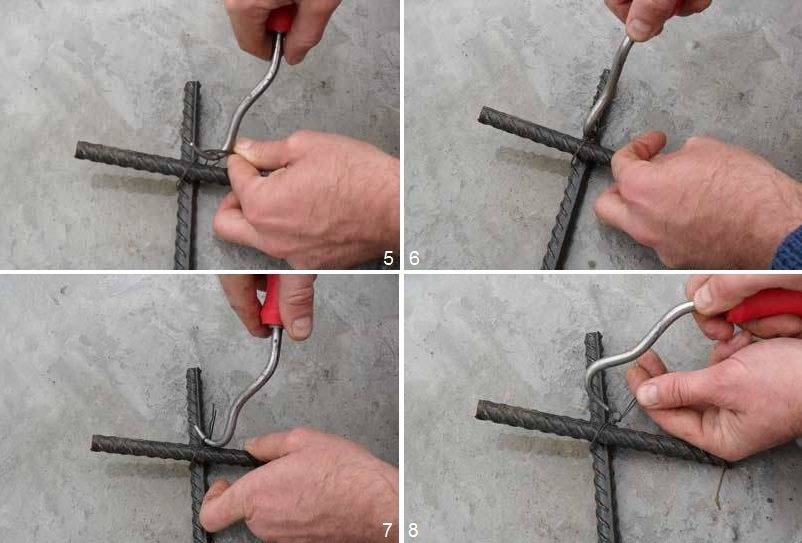

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

• от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
• изгибается пополам, заводится под нахлест прутков по диагонали;
• жало крючка продевается в петлю;
• проволочный хомут натягивается;
• свободный край укладывается на ложе крючка;
• вращением жала инструмента создается скрутка в 3-4 оборота;
• после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Ленточный фундамент

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

• прямые прутки в углах соединены перехлестом;
• каркасы стоят на подбетонке на вертикальных стержнях;
• в сечении бетонной конструкции арматуры меньше 0,1%;
• не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

Нельзя армировать углы ленточного фундамента простым перехлестом прутков. Армирование производится по специальным схемам анкеровки, представленным ниже.

При армировании ленты следует учитывать особенности этого фундамента:

• при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
• ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
• каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;
• подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
• при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
• запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;
• соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
• существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

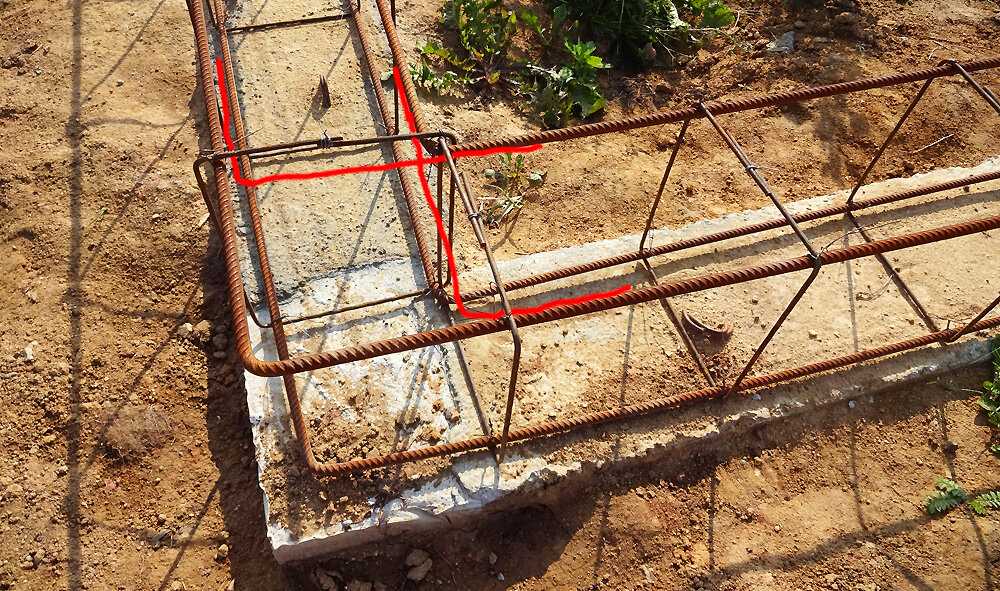

Схемы армирования углов ленточного фундамента.

Важно! Хомуты (поперечные горизонтальные и вертикальные прутки) необходимы в основном для придания каркасам необходимой пространственной геометрии. Поэтому арматура считается конструкционной, не испытывает нагрузок при эксплуатации. Диаметр принимается равным 6 и 8 мм для длины менее 80 см и более 80 см, соответственно.

Более подробная информация в статье: Схемы армирования ленточного фундамента.

Плитный фундамент

Поскольку плавающая плита считается самым дорогостоящим фундаментом, в средней части конструкции может использоваться разряженное армирование. Однако этот метод экономии материалов требует профессионального расчета в специальных программах. Поэтому индивидуальные застройщики чаще всего используют арматурные сетки с одинаковой ячейкой.

Правильно вязать арматуру в сетки не сложно, однако, не обладающие опытом и профильным образованием любители допускают ошибки:

Чтобы собрать арматурный каркас плиты, верхнюю сетку необходимо зафиксировать на некотором расстоянии над нижним поясом. Для этого применяются столики, лягушки, пауки, прочие элементы с отогнутыми лапками для опирания на нижние ячейки, полками, поддерживающими верхний слой.

Паук из арматуры диаметром 8 мм.

При изгибании арматуры на объекте запрещено нагревать прутки газосваркой. Должны использоваться гибочные станки или обоймы, обеспечивающие нужный радиус изгиба. В местах расположения несущих стен плитный фундамент усиливается дополнительной арматурой, т.е. шаг ячейки уменьшается вдвое.

В плитах с ребрами жесткости под несущими стенами располагаются каркасы по аналогии с ленточными фундаментами, ростверками. Их жестко связывают с сетками плиты, обеспечивают стандартные защитные слои бетона.

Более подробная информация в статье: Как правильно вязать арматуру для монолитной плиты.

Ростверк

Внешняя схожесть ростверка с ленточным фундаментом приводит к ошибкам самостоятельного армирования. Лента испытывает растяжения в подошве от сборных нагрузок коттеджа, в верхней части от вспучивания грунтов. На ростверк силы пучения не действуют никогда, поскольку он отделяется от земли сминаемым слоем пенополистирола или воздушным зазором 10 – 20 см. Однако здесь возникает изгибающий момент в вертикальном направлении в местах жесткого защемления стоек в балки.

Важно! Для ростверка недостаточно сделать стандартный каркас из обвязанных хомутами продольных стержней. Нужно дополнительно усилить верхний ряд возле колонн (сваи и столбы), весь нижний пояс.

Схема правильного армирования узла сопряжения ростверк/свая.

Рекомендации, как правильно вязать арматурные стыки, относятся только к стальным стержням. Не рекомендуется использовать в фундаментах композитную арматуру, которая при появлении растягивающих усилий вначале удлиняется, лишь затем начинает воспринимать нагрузки. Это чревато раскрытием трещин в подошве верхней части бетонных балок фундамента, из которых состоит ростверк.

Рекомендуем прочитать: Армирование ростверка свайного фундамента.

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

• при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
• если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
• минимальное число продольных прутков в одном столбе или свае равно 4.

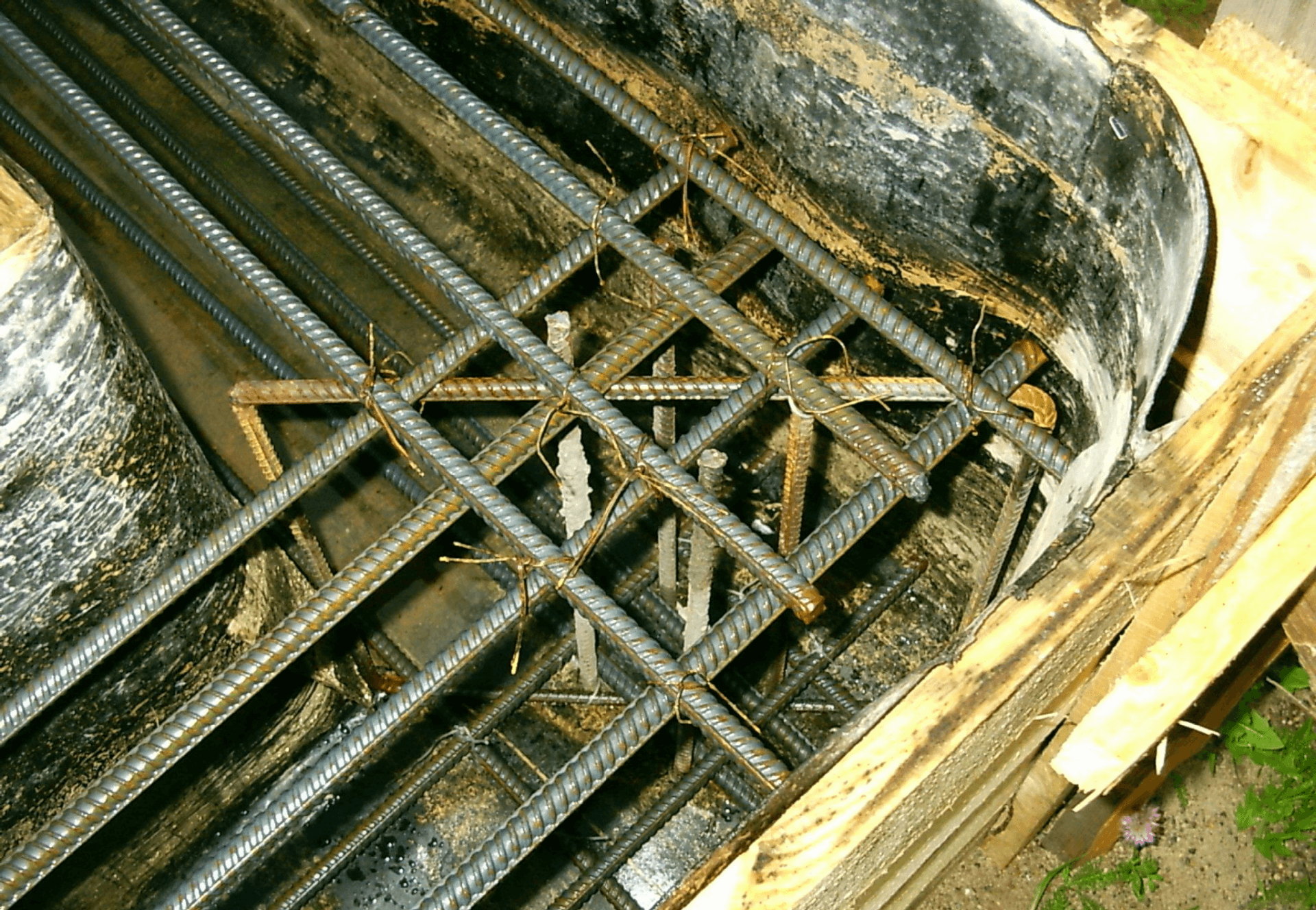

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Рекомендуем прочитать: Армирование буронабивных свай.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

Как правильно вязать арматуру для фундамента

Арматура активно используется при проведении различных строительных работ. Особенно востребована при организации плитного и ленточного фундамента. Применение изделий данного типа позволяет обычный бетон превратить в железобетон, способный выдерживать значительные нагрузки на сжатие, растяжение и изгиб. Таким образом существенно увеличивается срок службы возводимых объектов.

В большинстве случаев использование отдельных стальных стержней нецелесообразно. Для увеличения прочностных характеристик необходимо создать металлический каркас, который затем будет заливаться бетоном. Поэтому еще на этапе проектирования важно определить оптимальный способ соединения стальных стержней в единую конструкцию.

Как вязать арматуру

Вязку можно осуществлять несколькими способами. У каждого из них есть как свои плюсы, так и минусы.

Сварка арматурного каркаса

Этот метод хорош тем, что не нужно приобретать дополнительные материалы. Но можно выделить и ряд недостатков. Например, нужно учитывать необходимость подключения сварочного аппарата к сети электропитания. Если такой возможности на момент проведения работ еще нет, необходимо обеспечить поставку переносных источников питания. Все это может затруднить и замедлить процесс организации фундамента.

Нужно отметить, что до сих пор нет единого мнения относительно того, что лучше – сварка или вязка каркаса для фундамента. Выбор в пользу других способов соединения арматуры может быть сделан по причине того, что в процессе сварки возможно изменение структуры металла. Поэтому не рекомендуется создавать слишком длинные швы и перегружать прутки. Кроме того, нужно учитывать, что используются специальные марки изделий – А400С или А500С, поддающиеся сварке.

Вязка вручную

Это самый известный и наиболее популярный способ вязки арматуры. Для облегчения данного процесса используется специальный крюк. Технология очень проста. Отрезок проволоки длиной 10-12 см складывается пополам, затем накидывается на уложенные перпендикулярно друг к другу арматурные стержни.

Далее на крючок надеваются оба края – петля, а также два свободных конца. Чтобы надежно зафиксировать проволоку, необходимо сделать несколько оборотов крючком. Таким образом металлические стержни фиксируются в нужном положении. Для обеспечения высокой прочности каркаса вполне достаточно 2-3 вязок даже на длинные арматурные стержни.

Вязка с помощью современного инструмента

Чтобы упростить задачу, можно использовать специальный пистолет для вязки арматуры. Такое оборудование позволяет существенно ускорить процесс. Но для получения оптимального результата, работы должен проводить опытный специалист. При правильном выполнении всех операций проволока надежно затягивает и фиксирует арматуру за считанные секунды.

К достоинствам автоматизированного способа вязки относится значительное повышение производительности, а также возможность соединения различных элементов конструкции даже в труднодоступных местах.

Какую проволоку выбрать для вязки

Для реализации многих проектов используется проволока толщиной от 0,8 до 2 мм. Не рекомендуется применять более тонкий материал, так как это может повлиять на прочность. Она должна выдерживать значительные нагрузки. Теперь вы знаете, как правильно вязать арматуру.
