Технология устройства монолитной плиты фундамента

Содержание

  • Технология и устройство фундамента монолитная плита
  • Варианты технологии обустройства монолитного фундамента
    • Технология подготовки основы плитного фундамента своими руками
    • Заливка бетона
  • Заключение

Простота технологии плитного фундамента обманчива, при всех своих достоинствах система построения такого рода основания требует не меньшего, а зачастую даже большего внимания к особенностям грунта и рельефа местности. Устройство подобного рода монолитной плиты недаром называют «плавающим», нестандартное название прилипло в большей части за широкое использование в качестве фундамента для частного дома на слабой заболоченной почве. Плавающий – это значит, плита из бетона, отлитая по технологии, способна держать здание при высоком уровне грунтовых вод, образно говоря – «по уши в грязи».

Технология и устройство фундамента монолитная плита

Чтобы понять, в чем главная особенность технологии устройства монолитных плитных вариантов, необходимо различать, в чем основное отличие монолитной плиты фундамента отленточных типов фундаментных систем. Обе схемы преимущественно используются при устройстве опоры тяжелых коробок зданий, но условия работы монолитной плиты и бетонной ленты существенно отличаются:

  • Устройство монолитной плиты предусматривает наличие подготовленной поверхности грунта на всем пятне фундамента, тогда как лента требует очень хорошей несущей способности опорной части грунта только по периметру здания и под внутренними капитальными стенами;
  • Давление на грунт монолитного фундамента на порядок меньше, чем у ленточной схемы. Здание можно строить на слабых грунтах. При правильном расчете и соблюдении технологии плита с коробкой здания не должна тонуть или давать крен, но в остойчивости такое устройство плитного фундамента явно уступает бетонной ленте;
  • В жесткость ленточного фундамента основной вклад вносят слои твердого и прочного грунта с небольшим довеском за счет коробчатого устройства ленты. В монолитной схеме весь объем устойчивости и прочности решается за счет только бетонного тела плиты.

Важно! Но при высокой стоимости работ по устройству у монолитной плиты практически нет альтернативы для возведения зданий на слабых грунтах большой толщины. Реальную конкуренцию монолитной плите могут составить только забивные железобетонные сваи.

Варианты технологии обустройства монолитного фундамента

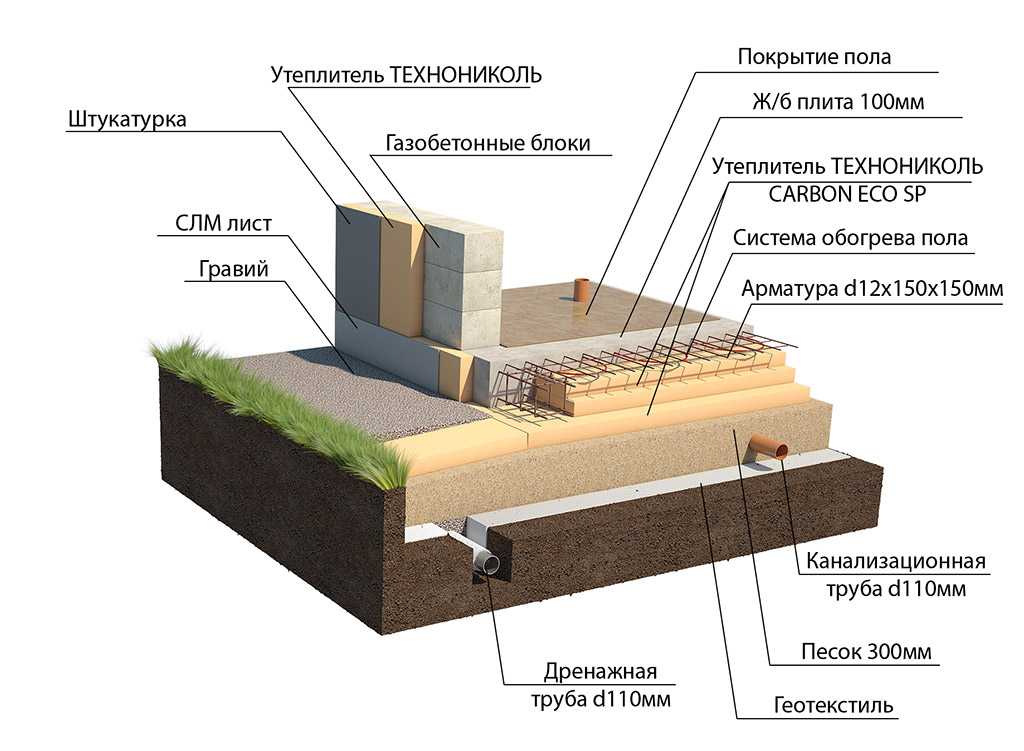

На первый взгляд монолитная фундаментная плита представляет собой привязанный к подушке базовый слой бетона с заделанной в бетонный массив арматурой. На самом деле обеспечить прочность и жесткость технология ручного обустройства единой монолитной плиты приличных размеров не может. Поэтому на практике изготовленная вручную монолитная плита, даже при соблюдении технологии, получается в виде очень тяжелого бетонного массива, дорогого и неоднородного по структуре.

Прежде чем принимать решение об использовании монолитной плиты в качестве фундамента дома, следует понимать, что строительство должно базироваться на точном конструкторском расчете и технологическом устройстве основных компонентов:

  1. Грунтовой поддержки и подготовки основы под фундамент. Объем затрат на выемку верхнего слоя грунта и подготовка пластов под монолитную плиту в некоторых случаях стоят не дешевле затрат на бетон и арматуру;
  2. Укладка гидроизоляции, утепления, монтаж и заполнение труб будущей канализации, водопровода, всех жизненно важных элементов коммуникаций. Устройство арматурного каркаса, установка опалубки;
  3. Заливка бетона в форму, наиболее сложный этап устройства монолитной основы, потребуется учесть массу нюансов технологии заливки и контроля схватывания бетонной массы большого объема;
  4. Устройство гидроизоляции, утепления контура и отмостки плиты фундамента.

Важно! Устройство монолитной фундаментной системы всегда связано с риском выйти за пределы и без того объемной и недешевой сметы. Поэтому перед заключением договора на строительство с подрядчиком абсолютно все ключевые и дорогостоящие приемы технологии следует оговорить заранее до мелочей.

Технология подготовки основы плитного фундамента своими руками

Подготовка грунта под устройство монолитной плиты является своего рода «изюминкой» во всей технологии выведения фундамента. От качества работы с подушкой под заливку бетонной плиты зависит 90% успеха всех дальнейших этапов обустройства. Понятно, что большая часть проблем возникает именно на тех этапах реализации проекта монолитной плиты, которые невозможно точно и объективно учесть при проектировании и выборе технологии реализации задуманного.

Речь идет о структуре грунта и уровне грунтовых вод. На первом этапе выполняется забивка породных шурфов и скважин на глубину воды. Технология требует, перед тем как выполнить проектирование, необходимо получить максимально точное представление о том, что у нас под ногами. Чем больше замеров, тем точнее можно подобрать технологию уплотнения грунта под плиту.

Если решение об использовании монолитного типа фундамента под здание принято окончательно, можно, не дожидаясь результатов расчета схемы армирования плиты, приступать к подготовке грунта по следующей технологии.

Удаляется весь плодородный слой, торф, суглинки, супесь на глубины устойчивого сухого основания. Это может быть 60 см, а может быть и 100 см. В некоторых случаях такой подход приводит к значительному увеличению расходов на земляные работы, и к этому необходимо быть готовым. Учитывая тот факт, что абсолютно ровных, как стол, планов под постройку дома не существует, под будущую монолитную плиту по технологии потребуется выполнить планирование и выравнивание поверхности.

Уже на этапе первичной подготовки по технологии в обязательном порядке нужно установить очень качественный глубинный дренаж. Для этого по контуру подготовленного котлована выкапывается ров в 25 см, отсыпается отсевом, укладывается труба, геотекстиль, опять отсев. Все трубы дренажа под монолитную плиту необходимо делать под уклоном до 3о с обустройством вывода в емкость дренажного колодца. Без дренажа котлована плиты работать с уплотнением отсыпки бессмысленно. Но даже при заделке дренажных трубв основание монолитной плиты потребуется последовательно, как требует технология, выполнить усиление несущей способности дна котлована.

Для этого потребуется отсыпать щебеночный слой в 15-20 см толщиной. Материал, по технологии, трамбуется минимум в три слоя засыпки, с максимальной забивкой щебенки в грунт, сначала крупной фракции, последний слой породным отсевом. При соблюдении технологии мы получим сухой участок, отсыпанный достаточно ровным и прочным слоем отсева. Границы отсыпанного и трамбованного с грунтом слоя щебенки примерно на метр шире периметра будущих стен здания.

Далее уложим слой геотекстиля. Обычно по технологии строительства монолитных плит используется марка дакрон или смесь песка с отсевом.

Устанавливаем опалубку и укладываем полотно геотекстиль. Далее по технологии требуется отсыпать слой песка минимум в 15 см толщиной и тоже утрамбовать с максимальной степенью нагрузки. На песчаный слой по технологии потребуется уложить полиэтиленовую пленку и новый слой щебня, который выравнивается с максимальной тщательностью по горизонту.

Заливка бетона

Далее технология требует уложить на бетонную подготовку слой гидроизоляции, и можно приступать к укладке утеплителя и арматуры. Пруток устанавливается ячейкой не менее 25 см, расстояние от утеплителя до нижнего слоя арматуры 2,5-3 см, верхний слой бетона над арматурной сеткой устанавливают в пределах 4- 5 см.

Бетон заливается набивкой. В этом случае смесь отливается секторами под борта опалубки. Лучше использовать автомобильную насосную установку и подавать бетон с помощью рукава, установленного на стреле.

Существует определенного рода иллюзия о том, что на очень слабых и нестойких почвах проблему несущей способности монолитной плиты можно решить за счет обычного наращивания толщины и устройства дополнительного слоя арматуры. Такая технология становится первой рекомендацией большинства «опытных» мастеров, допустивших брак в подготовке грунта. Мало того, что это повлечет значительные дополнительные расходы, это может только усугубить ситуацию.

В такой ситуации можно посоветовать дополнить устройство плиты установкой по периметру винтовых или набивных свай с обустройством армированного ростверка.

Прочность плиты определяется не столько мощностью или толщиной плиты, сколько правильностью укладки арматуры. В тонкой плите арматура работает практически на 100%, фундамент получается более гибкий, но при этом остается достаточно прочными одновременно податливым, чтобы под нагрузкой адаптироваться к противодавлению грунта.

Заключение

Технология устройства монолитной структуры постепенно вытесняется более легким и устойчивым свайным фундаментом с монолитным ростверком. В этом случае исключается подавляющее количество проблем, связанных с теплоизоляцией фундамента и возможным пучением грунтов. Устройство такого фундамента не намного сложнее монолитной схемы, а стоимость постройки практически вдвое ниже.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

схема устройства своими руками, пошаговая инструкция

Чтобы строительство нового дома своими руками через пару лет не переросло в капремонт, нужно позаботиться о правильном фундаменте. От него требуется не только выдерживать вес постройки – с этим-то проблем обычно и не возникает. Гораздо труднее компенсировать влияние излишне подвижного грунта на стены. На сложных участках со слабой почвой с этой задачей может справиться только фундамент монолитная плита.

Оглавление:

  1. В каких случаях выбирается плита?
  2. Строительство по шагам
  3. Полезные советы

Когда без плиты не обойтись?

По сути это всего лишь железобетонная «подушка», на которой и стоит дом. Благодаря максимальной площади опоры нагрузка от строения передается на грунт уже в распределенном виде, а давление уменьшается в несколько раз. И чем шире окажется «пятно контакта» на схеме, тем оно ниже. Это свойство позволяет применять плитный фундамент там, где вес постройки превышает несущую способность почвы.

Еще один случай, когда без сплошного основания не обойтись – пучинистые грунты (пески, супеси, все глинистые типы). Сюда же можно отнести обводненные и заболоченные зоны. Использование на таком участке монолитной ленты приведет к тому, что одна часть дома в сезон будет подниматься, другая опускаться, а несущие стены просто станут работать на разрыв. И если упругое дерево подобные нагрузки еще способно переносить, то кирпичные или блочные постройки от такого обращения быстро пойдут трещинами.

Выход – та же монолитная плита. Помните картинку из учебника физики, где спичечный коробок качается на волнах, но не двигается? По такому же принципу будет работать и плоский фундамент. Грунт может поднимать или опускать его, а дом останется неподвижен относительно бетонной плоскости.

Это два исключительных случая, когда применение монолитной основы экономически оправдано. В любой другой ситуации от него лучше отказаться в пользу более дешевых металлических свай или бетонных лент. Впрочем, это лишь вопрос денег – других ограничений нет. Цена фундамента под ключ даже небольшой толщины в 25 см начинается от 3600 руб/м2, более мощная плита потянет уже на 4000-5200. И даже устройство монолитного основания своими руками выйдет лишь вдвое дешевле, так как главная статья расходов – это закупка и доставка стройматериалов. А их как раз потребуется немало.

Если участок как раз попал под определение исключений или строителю не так жалко денег, как собственных сил, пора знакомиться с монолитной технологией и изучать руководство по устройству плиты. Пошаговая инструкция разделяет строительство фундамента на отдельные этапы. Каждый шаг – это новый слой своеобразного «пирога», и пропускать ни один нельзя. Работы традиционно начинаются с разметки, подготовки и выравнивания котлована. В него и будут постепенно укладываться стройматериалы. Обычно под мелкозаглубленный плитный фундамент достаточно снять пласт плодородной почвы и вырыть ровную площадку на глубине от 0,5 до 0,7 м.

Дальше порядок работ будет таким:

1. Устройство дренажной подушки.

Засыпают первый слой песка, увлажняют и трамбуют его до получения ровной поверхности. В зависимости от веса будущей постройки (с учетом самой плиты фундамента) толщину готовой подушки выбирают от 20 до 30 см. Сверху стелют геотекстиль и делают повторную отсыпку на высоту 20 см, но уже из щебня.

На этом этапе можно выполнить бетонную подготовку из жидкого раствора марки М100. При наличии гравийной подушки этот пункт необязателен, хотя стоимость заливки невелика, зато пользы много. Толщина защитного бетонного слоя составляет всего 1 см, но обеспечивает большую устойчивость фундамента на грунте и лучшую его защиту от избыточной влаги. На этом же этапе можно позаботиться об утеплении монолитного основания и частично реализовать технологию шведской плиты. Для этого по всей площади формируется сплошная подушка из пенопласта или полистирола высокой плотности. Но, опять-таки, все на усмотрение хозяина.

2. Гидроизоляция фундамента.

Самый недорогой и важный этап работ, после которого монолитная плита приобретает «иммунитет» к разрушительному влиянию влаги. Ведь незаглубленное основание в любом случае окажется выше уровня промерзания грунта, и зимой впитавшаяся вода начнет разрывать его изнутри. Недоступность бетона для воды станет залогом его длительной службы.

Инструкция по гидроизоляции фундамента рекомендует начинать работы с геоткани поверх дренажа. Ее преимуществом иногда называют непроницаемость для цементного молочка, но чтобы оно достигло слоя гравия, плиту пришлось бы заливать водой из шланга.

На самом деле плотная мембрана обеспечивает защиту тонкой изоляции от повреждений. На геоткань в два слоя укладывают п/э пленку толщиной 0,2 мм и спаивают стыки двойным швом. Иногда в качестве гидробарьера используют рубероид, но срок его службы недостаточно большой – лет через 10 он сгниет, а заменить будет нельзя. Изоляция берется такой ширины, чтобы по окончании работ плитный фундамент можно было обернуть ей с торцов. Так создается безразрывный водонепроницаемый слой, который защитит бетон от влаги и последующего разрушения с приходом морозов.

3. Монтаж опалубки и каркаса.

Плитный фундамент имеет небольшую высоту – от 15 до 40 см, так что для палубы будет достаточно обычных досок. Главное – хорошо их укрепить, поставив боковые укосы и распорки, а также проверить параллельность противоположных стенок. Арматура укладывается двумя горизонтальными поясами с поперечными перевязками. Размер ячеек выбирается от 200 до 300 мм – такая схема армирования монолитной фундаментной плиты считается оптимальной в плане прочности, хоть и требует большого расхода стержней и вязальной проволоки. Расстояние от концов прутьев до внешних стенок монолита должно быть около 50 мм. Это обеспечит металлу надежную защиту от коррозии в теле бетона.

Если же планируется армирование фундамента стеклопластиковой арматурой, разницу можно уменьшить вдвое, так как композит совершенно не боится влаги. В остальном схема укладки стержней остается прежней. Подобная замена традиционного металла выполняется прутьями меньшего диаметра и дает неплохую экономию средств, при этом прочность каркаса сохраняется. Плюс – на разрыв сопротивление у стеклопластиковой арматуры гораздо выше, чем у той же АIII.

4. Укладка бетона.

Весь объем опалубки фундамента необходимо заливать в один прием. Вручную такое количество раствора приготовить будет сложно, так что проще заказать его доставку с ближайшего РБУ. Марка бетона выбирается на основании прочностного расчета, но обычно хватает М250-М350. Главное, чтобы подвижность смеси была достаточной – класс П3 или выше, если работы выполняются в жаркую погоду.

Свежезалитая монолитная плита уплотняется и выравнивается вибромашинами либо заглаживается широким правилом. Качество бетонной поверхности на этом этапе имеет огромное значение, так как схватившийся раствор тяжело поддается обработке. Лучше сразу все сделать правильно, чем потом шлифовать цементный камень. Плита накрывается пленкой, но уже через сутки ее придется смачивать. Вообще бетонные работы желательно подгадывать на сырую и пасмурную погоду, чтобы гидратация протекала в нормальном режиме.

По технологии монолит должен набирать прочность 4 недели, но распалубку фундамента можно выполнить и раньше. Для продолжения строительства бетону хватит и 70 % от заявленной марки – их он достигнет уже на второй неделе. Так что выжидать полный срок необязательно. После распалубки оставленные края гидроизоляции поднимают с земли и припаивают к торцам плиты.

Рекомендации

Технология устройства монолитного основания действительно является самой простой и не требует от строителей большого опыта. Именно поэтому ее часто выбирают те, кто вынужден обходиться своими силами. Ведь при соблюдении инструкции серьезные ошибки практически исключены, а с расходами на первых порах никто не считается.

Но на строительстве монолита можно, а порой и нужно экономить. Для этого делают расчет толщины плитного фундамента на основании схемы постройки. Монолит должен быть достаточно мощным, чтобы сопротивляться нагрузкам на изгиб в промежутках между стенами. Частично «плечо рычага» можно уменьшить за счет формирования на плите ребер жесткости.

В то же время фундамент слишком большой толщины окажется не только материалоемким и дорогим, но еще и увеличит давление на грунт за счет своего веса. Так что стоит потратить полчаса времени и самостоятельно разобраться в технологии проектирования ж/б-плит.

Монолитные плитные фундаменты | PHX : JM Concrete Pros

Когда вам нужно экономичное и быстрое решение для фундамента вашей застройки, фундаменты из монолитных плит могут стать отличным решением. Быстрая укладка и высокая степень прочности, монолитная плита подходит для целого ряда применений. Традиционный фундамент, который широко используется здесь, в Аризоне, монолитная плита гарантирует, что ваше здание будет опираться на прочный фундамент.

Что такое монолитно-плитный фундамент?

Это тип бетонного фундамента, который заливается как одна сплошная конструкция. Он имеет такой контур, что утолщается по краям периметра и выступает вниз, чтобы обеспечить опоры для установки несущих стен. Фундаменты можно усилить стальными стержнями. Как правило, опорные части плиты имеют глубину около 12 дюймов, в то время как плита, образующая пол здания, имеет толщину около шести дюймов. Чтобы снизить риск растрескивания, в бетон утапливают проволочную сетку, помогающую выровнять любые напряжения и создать однородную ровную поверхность. Напротив, фундамент со стволовой стеной, который является еще одним популярным типом фундамента, строится из двух частей: Т-образные фундаменты заглубляются, а поверх фундаментов укладываются плиты стволовой стены. После возведения стен бетонный пол заливается поверх плотно утрамбованного гравия или аналогичного основания.

В чем преимущества монолитно-плитного фундамента?

Низкие трудозатраты

Одним из основных преимуществ использования одинарной бетонной плиты в качестве фундамента является то, что этот процесс гораздо менее трудоемок, чем установка фундамента из стволовой стены или другого типа фундамента. В большинстве случаев монолитный плитный фундамент является самым дешевым вариантом, если вы также хотите прочности и долговечности.

Процесс быстрой установки

Монолитно-плитный фундамент заливается за один прием (единичная заливка). Это означает, что его гораздо быстрее завершить, чем фундамент, где сначала закладываются фундаменты, а пол из бетонных плит заливается позже.

Для проектов, где в приоритете скорость и соотношение цены и качества (что относится к большинству девелоперских проектов), монолитно-плитный фундамент является наиболее экономичным вариантом.

Без подполья

При использовании монолитного фундамента подполья не создается. Хотя в этом есть некоторые недостатки, есть и несколько преимуществ — подполье может быть убежищем для нежелательных диких животных, особенно змей и грызунов.

Места для обхода также снижают энергоэффективность здания, потенциально увеличивая ваши счета за HVAC. Кроме того, существует риск того, что подполье может стать влажным, что в конечном итоге поставит под угрозу структурную целостность вашей собственности.

Есть ли свойства, не подходящие для монолитно-плитного фундамента?

Недвижимость, где мороз является проблемой

Там, где земля имеет тенденцию промерзать в более прохладные месяцы, обычно устанавливаются Т-образные опоры, выступающие ниже линии промерзания (глубина, на которую земля промерзает в холодные месяцы). зима). Эти более глубокие фундаменты помогают сохранить целостность конструкции даже при изменении температуры (и, следовательно, воздействии замерзания/оттаивания воды на материалы собственности).

Монолитная плита, как правило, не лучший вариант в климате, где мороз долго сохраняется и проникает глубоко. Тем не менее, в Аризоне редко бывает мороз. Если заморозки действительно случаются, они, как правило, кратковременны и ограничиваются верхним или двумя дюймами почвы (в худшем случае). В результате нет необходимости в фундаментах из бетонных плит или в каком-либо другом типе фундамента, который обладает высокой устойчивостью к суровым погодным условиям.

Свойства на неровных поверхностях

Монолитные фундаменты работают лучше всего, когда земля под ними ровная и плотно утрамбованная. Это не является уникальным для этого типа фонда. Любой фундамент, на который заливается бетон, работает лучше, когда земля ровная и устойчивая. Если у вас есть участок, который нельзя выровнять до закладки фундамента, мы можем вместе с вами разработать подходящее решение.

Недвижимость, где вероятны землетрясения

Если вы строите в зоне тектонической нестабильности, обычно лучше использовать форму фундамента, которая включает в себя подполье. Подпольные пространства обеспечивают дополнительную гибкость, уменьшающую разрушительный эффект землетрясения.

Фундамент из монолитной плиты может стать идеальным выбором для вашего следующего проекта по благоустройству дома. Свяжитесь с командой JM Concrete Pros для получения дополнительной информации.
