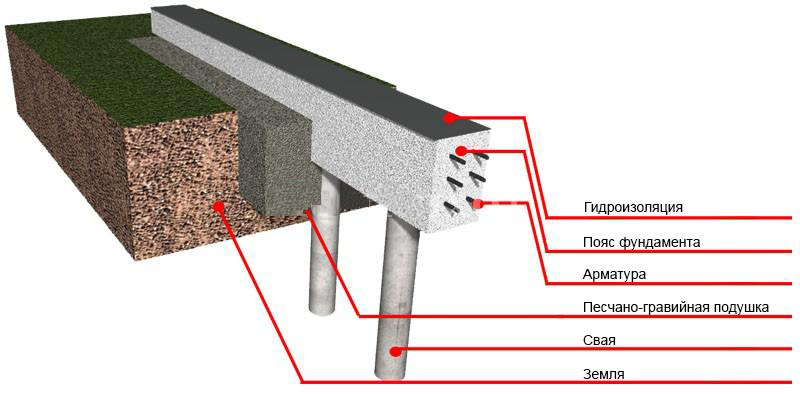

Свайно-ростверковый фундамент — устройство, фото, видео

Применение ленточного, также как и плитного фундамента в своём роде считаются традиционными видами, их не всегда рентабельно использовать. Иногда возникают ситуации, что по финансовым соображениям свайно-ростверковый фундамент наиболее актуален. Чаще всего подобные моменты возникают на почве, характеризующейся нестабильностью и слабонесущем грунте, также при строительстве на глубоко промерзающих грунтах.

Монолитный ростверк на сваях достаточно популярен и при строительстве частного сектора, причём независимо от глубины замерзания. Строительство свайно-ростверкового фундамента, обычно его используют под основу для зданий с небольшим числом этажей, причины этому его экономичность, надёжность и достаточно быстрое производство винтовых свай.

Данное основание прекрасно подходит для следующих домов:

Деревянных
Каркасных
Газо — пенно — бетонных
Кирпичных.

Прежде чем встанет вопрос, как сделать ростверковый фундамент, необходимо тщательно определиться с вариантами подбора свай.

Подбор свай под свайно-ростверковый фундамент

Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:

Бетона
Стали
Железобетона

Для заложения свайно ростверкового фундамента применяются следующие виды свай:

Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
Забивные. Их установка проходит без бурения. Грунт также не вынимается.
В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.
Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.
Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.

Расположение свай при строительстве ростверка

Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.

Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.

Разметка

В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома. Для того, чтобы произвести отметки внутренних и внешних стен, следует натянуть 2 шнура. Необходимо тщательно осуществлять проверку геометрии, сравнивая и перемеривая диагональ попарно. После окончании разметки фиксируются зоны, где будут установлены сваи.

Возводим свайно-ростверковый фундамент согласно технологии

Возведение фундамента проходит в несколько этапов:

Геологическая разведка – анализируется тип и однородность грунта.
Отсыпка песчаной подушки – благодаря ей основание будет более защищено от естественных повреждений посредством движения грунта, необходимо заранее сделать железобетонную фундаментную ленту.
Сбивка опалубки – желательно сделать монолитную конструкцию, ещё лучше применить пенополистерол. С его помощью можно добиться лучшего уровня гидроизоляции, тем самым утеплить основание.
Монтаж конструкций из свай — сначала спецтехникой бурятся отверстия, Функцию необходимой обсадки выполняет асбестоцементная труба, армирование проводят в виде 4-х арматур сопряженных между собой.
В обязательном порядке изолируются опоры свайного ростверка, прежде чем осуществлять работы по армированию. Выходящая из земли арматура закрепляется армированными частицами ростверка.

Производится общее армирование ленты со сваями, и дальнейшей заливкой бетонного раствора. В первую очередь заливаются опоры, затем железобетонная плита.

Важно помнить, что отсыпанная на начальном этапе подсыпка устраняется после набора ростверком половины прочности, а заливают его исключительно после 7-и дней как забетонировали свай. При нарушении технологии, свайный фундамент во время эксплуатации может преподнести сюрпризы в виде повреждения здания. Такое основание даёт шанс неплохо сэкономить, но с тем, же выдвигает высокие требования к этапу подготовительных работ, тогда и прослужит не менее ста лет.

Распределение и этапы заливки ростверка

Свайно ростверковый фундамент определяется несколькими этапами заливки:

Формируется каркас для опалубки

Засыпается песок
Обязательная закладка пенополистерола.
Заливается бетоном.

Утепление фундамента

После выполнения первоочередных работ, стоит подумать об утеплении. В качестве утеплителя применяется жидкий материал. Выполняется данная процедура при помощи распылителя и посредством строительного фена.

Недостатки

Как и при любом моменте в строительстве, свайный фундамент с ростверком, также имеет свои минусы.

Между поверхностью и ростверком появляется свободное пространство, в процессе работы которое крайне необходимо заполнить, предварительно оставив небольшой зазор между забивкой.
В постройках, где установлен монолитный свайный фундамент, полностью отсутствует возможность оборудование подвала.

Монолитное основание имеет большую высоту и зазор, где селятся насекомые. Его желательно закрыть.

Основные ошибки при закладке фундамента

Свайно-винтовой фундамент с ростверком не предусматривает ошибок, но застройщик иногда их допускает:

Недостаточная связь свай с ростверком. В зимний период происходит расширение грунта за счёт его промерзания, поэтому на столбы начинают действовать опрокидывающие силы. Сваи ближе к поверхности находятся под давлением от замерзшей почвы в сторону подпольного пространства. Если столб недостаточно зафиксирован, то он может продавливаться. Результат этой ошибки — механические повреждения. Стены построек, изготовленные из сырья легкого веса, подвергаются наибольшему риску и соответственно более крупным повреждениям.
Не слишком глубоко заложенные сваи. Цельная конструкция на сваях, как правило, способна произвести усадку в случае, если опоры посажены на недостаточную глубину. Впоследствии этой ошибки полость между грунтом и нижней частью ростверка просто исчезнет.
Ошибки при расчётах по несущей способности. Определяющим фактором при расчёте является тип грунта. Неточности могут привести к тому, что от нагрузки вся конструкция начнёт погружаться в почву.

Если Вас заинтересовала данная статья и Вы желаете заказать дешевые винтовые сваи под ростверковый фундамент, то посмотрите стоимость винтовых свай в Москве.

Строительство свайно-ростверкового фундамента в Москве и области

Свайный фундамент – один из самых популярных вариантов в строительстве как небольших частных коттеджей, так и многоэтажных зданий. Он надежен, экономичен, с технологической точки зрения сравнительно несложен, а главное – универсален.

Данный фундамент подходит для большинства почв. Но решение о целесообразности его устройства должно приниматься только после подробного геологического исследования участка.

Для каких домов необходимо устройство свайного фундамента

здания из клееного бруса;
облегченные кирпичные коттеджи;
строения из оцилиндрованных бревен;
загородные дома из современных ячеистых бетонов.

Такой выбор обусловлен техническими и эксплуатационными особенностями свайно-ростверкового фундамента, рассчитанного на определенный уровень несущей нагрузки конструкции здания и переменных нагрузок (роза ветров, снеговой покров).

Этапы устройства

1. Сначала в грунт погружаются сваи. Оптимальный вариант – это буронабивные сваи (монолитные железобетонные). Их число, диаметр и глубина залегания определяются исходя из несущей способности грунта и веса будущего дома вместе с эксплуатационной нагрузкой.

Пример распространенного типового решения: сваи диаметром 300 мм заглубляются на 2,5 метра, располагаются через каждые два метра и обязательно — на пересечении всех капительных стен.

2. На втором этапе устройства свайного фундамента отдельные сваи связывают друг с другом монолитным железобетонным ростверком.

3. Заливка фундамента выполняется с использованием бетона высокой марки. Следующий этап строительства загородного коттеджа возможен лишь после застывания бетонного раствора и достижения им заданной прочности. Как правило, это занимает порядка 25-30 дней, в зависимости от погодных условий и особенностей монолитной конструкции.

ПРАЙС-ЛИСТ НА УСТРОЙСТВО ФУНДАМЕНТОВ
Тип фундамента
Свайно-ростверковый		Монолитная ж/б плита		Ленточный монолитный Глубина 1,8 м. Толщина стен фундамента 400 мм. Монолитный железобетон	Цокольный этаж Высота помещений 2,7 м. Фундаментая плита 300 мм. Толщина стен 400 мм. Монолитный железобетон
с буронабивными сваями Сваи диаметром 300 мм, глубиной 2,5 м. Ростверк шириной 400 мм, высотой 600 мм	с забивными сваями Сваи сечением 300х300 мм, глубиной 3 м. Ростверк шириной 400 мм, высотой 600 мм	обычная Толщина 300 мм	с гидроизоляцией снизу Толщина 300 мм. Гидроизоляция снизу плиты в 2 слоя

Работы

Разработка грунта котлована механизированная
		+	+	+	+
Разработка грунта котлована ручная (или подчистка котлована)
+	+	+	+	+	+
Устройство щебеночной подготовки
		+	+		+
Устройство песчаной подготовки с трамбованием
+	+	+	+	+	+
Устройство бетонной подготовки
		+	+	+	+
Армирование железобетонных конструкций фундамента
+	+	+	+	+	+
Бетонирование монолитных железобетонных конструкций фундамента
+	+	+	+	+	+
Монтаж и демонтаж опалубки
+	+	+	+	+	+
Устройство наплавляемой рулонной гидроизоляции в два слоя
			+		+
Устройство защитной стяжки гидроизоляции
			+		+
Обмазочная гидроизоляция
		+	+	+	+
Утепление по всему периметру фундамента
					+
Защита утеплителя
					+
Бурение скважин под сваи
+
Забивка ж/б свай
	+

Материалы

Песок карьерный
+	+	+	+	+	+
Щебень гравийный 20-40
		+	+		+
Смесь бетонная готовая В7. 5 («тощий бетон»)
		+	+	+	+
Арматура
+	+	+	+	+	+
Проволока стальная вязальная ГОСТ 9389-75
+	+	+	+	+	+
Смесь бетонная готовая В25 (М350)
+	+	+	+	+	+
Опалубка
+	+	+	+	+	+
Материал рулонный битумно-полимерный на стеклооснове гидроизоляционный (гидростеклоизол)
			+		+
Мастика битумная
			+	+	+
Раствор цементно-известковый М100
			+		+
Сваи ж/б 300х300х3000
	+
Утеплитель ПСБ-С (пенополистирол)
					+
Ацеид
					+

Стоимость работ*
1500	1800	2700	3200	3300	7700
Стоимость материалов*
1800	2000	4000	4300	4000	10200
ИТОГО
3300	3800	6700	7500	7300	17900
*стоимость указана за 1 кв. м (площади застройки)

Преимущества свайного основания

Монолитный свайный фундамент с ростверком обладает рядом несомненных достоинств:

Экономичность. Устройство свайно-ростверковых фундаментов не требует использования дорогостоящих материалов, что значительно сокращает общую стоимость строительства в целом.
Существенное снижение объема земляных работ. Благодаря особой технологии погружения свай не нужно выполнять тяжелые и затратные мероприятия по устройству котлована, складированию и транспортировке вырытого грунта.
Минимальная усадка. Свайный фундамент с жесткой конструкцией (ростверком) является оптимальным основанием в случае проблемных грунтов, при этом конструкция не требует дополнительного укрепления и прекрасно выдерживает влияние сил пучения. Дом на свайном фундаменте практически не восприимчив к движению грунта и не дает усадки.

Специалисты нашей компании рекомендуют: закладывайте надежное основание вашего будущего дома! Со своей стороны мы готовы предложить самые выгодные условия возведения свайно-ростверкового фундамента «под ключ».

Наши объекты

Загородный дом 265 кв.м. в КП Новорижский

Загородный дом 280 кв.м. в КП Новорижский

Трехэтажный коттедж 540 м² в КП Серебряная Подкова

Загородный дом 330 кв.м. в КП Новорижский

Загородный дом 270 кв.м. в КП Новорижский

Дом в Молоденово 440 м²

Больше объектов

Аудит строительной сметы

При выборе строительной компании заказчики практически всегда анализируют предложения нескольких подрядчиков. Если предложения конкурентов выгоднее нашего — вы можете прислать нам смету. Мы разберем и найдем «тонкие» места в расчетах. Обоснуем нашу стоимость или сделаем скидку.

Отправить смету на проверку

Почему нам доверяют?

Гарантии

Гарантийный период 5 лет на здание и 2 года на отделку.

Цены

Стоимость строительства фиксируем в договоре. Риски удорожания материалов берем на себя. Никаких скрытых платежей!

Кредит

Выдаем пакет документов для оформления кредита на строительство.

Сроки

Гарантируем сроки строительства. В договоре прописываем санкции за задержки.

Ростверковый фундамент — Проектирование, монтаж и типы — Портал гражданского строительства

Какой ростверковый фундамент?
Ростверковые фундаменты изготавливают из одного, двух и более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на большую площадь. Он находится в нижней части столбцов. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Эта форма фундамента обычно поддерживает тяжелые строительные колонны, опоры и леса.

Несмотря на то, что фундамент и ростверк кажутся одним и тем же, это не так. Ростверк распределяет огромные нагрузки по обширным площадям подобно тому, как фундамент распределяет нагрузку от конструкции к земле.

Использование ростверкового фундамента:

Ростверковый фундамент используется, когда нет твердой скальной почвы, и матовый фундамент невозможен.
Глубокие котлованы для ростверкового фундамента не требуются. В результате это рентабельно.
Фундамент-ростверк позволяет безопасно переносить тяжелые строительные нагрузки.
Фундамент ростверк используется в основном проекте под ЛЭП и фундамент под телефонную вышку.

Расчет фундамента ростверка:

Расчет нагрузок и моментов от надстройки для расчета фундамента ростверка. Исходя из этого, необходимо определить критическую площадь фундамента для достаточного допустимого давления на грунт. Разделим это пространство, чтобы определить количество и размер каждого слоя ростверка.

Затем слой должен быть спроектирован таким образом, чтобы он выступал за края слоя над ним. Это определит, насколько большие балки должны выдерживать изгибающие моменты и поперечные силы. Ростверк нельзя заливать бетоном и порядком, так как это деморализует совместное действие балки и бетона. Методы конструкции и нагрузки должны соответствовать требованиям проектирования.

Характеристики ростверкового фундамента:

Этот фундамент обычно строится как монолитная железобетонная конструкция. Металлический каркас обеспечивает устойчивость (стальной фундамент для гриля)
Решетка соединяет весь фундамент в единую конструкцию, обеспечивая равномерное распределение веса дома и всех свай.
Между балками ростверка предусмотрен зазор не менее 800 мм для удобства заливки и уплотнения бетона.
Глубина бетона под нижним ярусом сохраняется на уровне 150 мм.
Бетонный наполнитель удерживает балки на месте и предотвращает ржавление, поскольку не несет нагрузки.

Устройство ростверкового фундамента:

Каркас под сплошной монолитный ростверк должен быть построен и установлен.
Опалубка представляет собой прямоугольные желоба из обрезных досок шириной, равной минимальной толщине стены дома, и высотой 1 фут.
Минимальное расстояние между рамой и стенкой опалубки должно быть одинаковым, а арматура должна быть связана той же вязальной проволокой.
Между каждым ростверком должно быть предусмотрено расстояние от 6 до 8 дюймов, а внутри опалубки с помощью вязальной проволоки должен быть установлен каркас из соединений арматуры.
Далее бетономешалкой нужно приготовить бетон и уложить в опалубку в непрерывном цикле. Фундамент ростверка должен быть установлен на расстоянии от 25 мм до 30 мм, а бетон должен быть тщательно залит, чтобы исключить пустоты.
После шпаклевки поверхность необходимо выровнять и дать высохнуть, после чего опалубку можно снять. Фундамент заложен.

Типы ростверкового фундамента:

1. Деревянный ростверковый фундамент:

Фундамент деревянный поставляется для сильно тяжелых каменных стен деревянных колонн. Этот фундамент особенно эффективен во влажных помещениях, где несущая способность грунта низкая, а нагрузка на грунт ограничена 50-60 кН/м2. Стальные балки заменены деревянными досками и балками.

Рис. 1: Фундамент деревянного ростверка
Предоставлено с сайта researchgate.net

Между деревянными стыками бетон отсутствует. Однако бетонное основание стального ростверка заменено деревянным настилом из деревянных досок. Основание котлована выровнено. Нижний слой состоит из деревянных досок шириной 20-30 см и толщиной 5-7,5 см, установленных вплотную друг к другу без зазоров.

На этом слое под прямым углом устанавливается деревянная балка того же сечения, что и деревянный столб. Затем под прямым углом к ходу балок укладывается еще один слой досок. Верхний слой досок может быть толщиной 7,5-10 см. Толстый и перекрывающий всю ширину стены цоколь, поверх которого возводится каменная стена.

1. Фундамент стального ростверка:

Фундамент стального ростверка состоит из стальных балок, также известных как балки ростверка, предлагаемых в одинарном или двухуровневом исполнении. Верхний ярус двухслойного ростверкового фундамента строится под прямым углом к нижнему ярусу. Распорки толщиной 20 мм с разделителями из труб диаметром 25 мм удерживают на месте балки ростверка каждого яруса. Балки располагаются на достаточном расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними. Минимальный зазор в 8 см считается наиболее оптимальным. Расстояние между полками балок должно быть в полтора-два раза больше ширины полки, но не более 30 см.

Рис. 2: Фундамент из стального ростверка
Предоставлено: civicconcept.com

Если балки будут размещены дальше друг от друга, существует риск того, что бетонное заполнение не будет работать монолитно с балками, что приведет к разрушению фундамента. Минимальное покрытие 10 см сохраняется на внешних краях внешней балки. Над верхней полкой верхнего яруса для защиты балок от коррозии. Под нижнюю балку бетонное покрытие должно быть толщиной не менее 15 см.

Преимущества ростверкового фундамента:

Установка занимает меньше времени и требует меньше ресурсов.
Снижает отвод тепла от дома через фундамент, так как не распыляется на промерзшую землю.
Снижает количество вибраций в доме (очень актуально, если дом построен близко к автомагистралям).
Монтаж балок ростверка занимает меньше времени и требует меньше ресурсов.
Этот тип фундамента может поддерживать значительные конструкции, такие как колонны и подмости.
Может распределять вес по большей площади.

Недостатки ростверкового фундамента:

Этот фундамент требовал установки свай большого диаметра.
Необходимо нагреть и заполнить пустое пространство между стальными балками. В связи с этим требуются квалифицированные кадры.
Для устройства ростверка требуется раскопка большей площади, что увеличивает стоимость строительства.
Этот тип фундамента чувствителен к подъемному давлению.
Конструктивное устройство основания колонны иногда может быть изменено при строительстве ростверкового фундамента.

Заключение:

Для больших площадей вместо заливного бетона обычно применяют ростверковые фундаменты. Из-за незамысловатого процесса монтажа ростверковый фундамент экономит время. Фундамент-ростверк сооружается для решения самых разных строительных задач. В результате фундаменты-ростверки подходят для различных строительных применений.

Ссылки:

1. Махаджан, Б. (2021, 17 июня). Гриляжный фонд | Виды ростверкового фундамента | Стальной ростверк | Фундамент ростверка. Гражданские концепции; civiconcepts.com. https://civiconcepts.com/blog/grillage-foundation
2. Лид, К. (2020, 12 ноября). Фундамент для ростверка – виды, преимущества и недостатки гражданское лидерство; www.civillead.com. https://www.civillead.com/grillage-foundation/
3. Раджпут, К. (2021, 21 августа). Гриляжный фонд | Виды ростверкового фундамента | Особенности ростверкового фундамента. Гражданские джунгли; сайт CivilJungle.com. https://civiljungle. com/grillage-foundation/
4. Сатиш. (2020, 11 мая). Фундамент ростверка – виды и установка [Civil Planets]. Гражданские планеты; www.civilplanets.com. https://civilplanets.com/grillage-foundation/
5. Ростверковый фундамент: виды, конструкция, преимущества – Конструктор. (2022, 13 января). Конструктор; theconstructor.org. https://theconstructor.org/building/grillage-foundation-types-construction/560853/
6. Что такое решетчатый фундамент? Конструкция и преимущества. (н.д.). ПРОДЁГИ; www.prodyogi.com. Получено 18 марта 2022 г. с https://www.prodyogi.com/2021/03/what-is-grillage-foundation.html 9.0006

Поделиться этим сообщением

Если у вас есть вопросы, вы можете задать вопрос здесь .

Фундамент ростверка – типы, применение и процесс строительства

Фундамент ростверка – это тип мелкозаглубленного фундамента, обычно устанавливаемого в основании колонн для распределения тяжелых конструкционных нагрузок колонн, опор или лесов на большую площадь.

Нагрузка распределяется с помощью слоев или ярусов балок; каждый ярус расположен под прямым углом к соседнему ярусу. Ростверковый фундамент наиболее подходит для грунтов, имеющих низкую несущую способность.

Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для передачи нагрузки. Глубина фундамента ограничена от 1000 мм до 1500 мм.

Фундамент ростверка состоит из следующих компонентов: балки ростверка, распорные или перемычки и фундаментные болты. Балка ростверка изготавливается из стальных или деревянных брусков, скрепленных болтами, образуя прочное основание.

Распорка или перемычка укладывается перпендикулярно балке ростверка с каждой стороны и обеспечивает дополнительную опору для боковых нагрузок.

Фундаментные болты используются для крепления балок ростверка к основанию под ним, которое может быть бетонным или железобетонным.

Обычно используется в коммерческом строительстве, таком как офисные здания и магазины розничной торговли, но также может использоваться в жилищном строительстве.

Типы ростверкового фундамента

Ростверковый фундамент может быть выполнен из дерева, стали и железобетонных материалов. Тип используемого материала зависит от типа конструкции, высоты здания и его веса.

Типы ростверковых фундаментов включают:

Деревянные
Сталь
Железобетон

1. Фундамент для деревянного ростверка

Фундамент для деревянного ростверка изготавливается из деревянных досок. Он использует ряд тяжелых бревен, называемых ростверками, для поддержки здания. Ростверки укладываются параллельно и соединяются болтами. Вся система ростверков и ригелей залита бетоном.

Кроме того, ростверковый деревянный фундамент удобен в грунтах с низкой несущей способностью, как правило, менее 50 кН/м2. Деревянные доски имеют ширину 8–12 дюймов и толщину 2–3 дюйма. Каждый слой ростверка укладывается перпендикулярно соседнему слою.

Длина ростверка пропорциональна нагрузке здания и обратно пропорциональна безопасной несущей способности грунта. После размещения ростверков в сетке ростверки соединяются между собой болтами.

Болты удерживают ростверки на месте и не допускают относительного перемещения, что обеспечивает безопасность фундамента. Зазор между ростверками в каждом слое заливается бетоном.

2. Фундамент стального ростверка

Подобно фундаменту деревянного ростверка, фундамент стального ростверка состоит из стальных балок. Он использует серию двутавровых балок MS для поддержки здания. Ростверки укладываются параллельно и соединяются сваркой или болтами.

Размер стальных балок зависит от нагрузки здания. При необходимости две балки можно соединить вместе, чтобы получилась одна.

Стальные лаги располагаются параллельно в каждом ярусе, аналогично деревянному ростверковому фундаменту. Кроме того, каждый слой перпендикулярен соседнему слою.

Площадь ростверкового фундамента как индивидуального основания равна нагрузке на столб, деленной на безопасную несущую способность грунта.

Вся система балок покрыта бетоном. Бетонное покрытие толщиной не менее 100 мм сохраняется со всех сторон балок. Защищает стальные балки от ржавчины.

3. Железобетонный ростверк

Железобетонный ростверк ничем не отличается от ростверка из дерева и стали. Отличие только в используемом материале. Как следует из названия, железобетонный ростверк-фундамент изготавливается из железобетона.

Фундаменты из деревянных и стальных ростверков используются давно. Однако железобетонный ростверк является относительно новым, и достижения в технологии бетона позволили использовать бетон в фундаментах ростверка.

Бетонные ростверки доступны в сборном и монолитном вариантах. Кроме того, можно использовать предварительно напряженные бетонные ростверки.

Чем хорош ростверковый фундамент для вашего дома?

Ростверковый фундамент использовался со времен Римской империи и был популярен в Средние века. Фундамент-ростверк не так распространен, как когда-то, но некоторые до сих пор используют его в постройках, где он может быть очень эффективным.

Ростверковый фундамент представляет собой тип фундамента, состоящий из деревянных или металлических балок, уложенных на землю и затем заполненных бетоном. Этот тип фундамента имеет много преимуществ, в том числе дешевле, чем другие фонды.

Основным преимуществом этого типа фундамента является то, что его можно построить быстро и легко в любое время, что делает его очень удобным для строительных проектов, когда вы должны начать строительство, прежде чем у вас будут готовы все материалы.

Как построить ростверк для своего дома?

Процесс возведения ростверка фундамента разделим на две части-

Проект
Строительство

1. Конструкция

Конструкция ростверкового фундамента аналогична конструкции обычного бетонного основания. Во-первых, оцените нагрузку и моменты на фундамент. Увеличьте полученную площадь на 10% за счет собственного веса фундамента. Между тем, также оцените безопасную несущую способность грунта.

Площадь фундамента равна нагрузке, деленной на безопасную несущую способность. Для квадратного ростверка берут квадратный корень из площади, что дает длину ростверка. Добавьте два раза покрытия к ростверку на длину фундамента.

Рассчитать ростверк верхнего и нижнего яруса, используя свойства материала сечения. Обязательно увеличьте допускаемые напряжения в ростверке на 33%, так как ростверк будет забетонирован.

Также спроектируйте разделители для удержания ростверков на месте. Минимальный зазор между двумя ростверками 75 мм. Для проектирования ростверка фундамента лучше воспользоваться помощью профессионала.

2. Строительство

Для устройства ростверка фундамента сначала выкопать котлован под фундамент. Глубина фундамента должна быть до твердых слоев и ни в коем случае не должна быть менее 1 м.

На дно приямка уложить слой РСС марки М10 (1:3:6). Выровняйте бетонную поверхность и оставьте на сутки. Расположите ростверки согласно проекту.

Закрепите их с помощью разделителей, болтов или сварки, как указано на чертеже. Закрепите косынку в верхней части фундамента, чтобы зафиксировать колонну.

Установите опалубку вокруг фундамента. Поддерживайте покрытие со всех сторон фундамента. Залейте свежий бетон в фундамент и уплотните бетон, чтобы не осталось воздушных пустот.

Заключение

Из вышеописанной методики строительства видно, что ростверковый фундамент прост в сооружении и равномерно распределяет нагрузки по площади. Кроме того, это дешевле и экономит время. Строительный материал также легко доступен на рынке.

Однако существует ряд недостатков, которыми обладает ростверковый фундамент. Коррозия стального ростверка представляет собой большую проблему, если он остается на открытом воздухе, чего можно избежать, используя сборный железобетонный ростверк.

Еще одна проблема — ограничение использования. Ростверковый фундамент не подходит для многоэтажного дома. Возможно, нам придется построить сваи под фундаментом из-за очень плохой прочности грунта, что увеличивает время и стоимость строительства.
