Устройство свайно ростверкового фундамента: Свайно-ростверковый фундамент: технология монтажа

Свайно-ростверковый фундамент: технология монтажа

Свайно-ростверковый фундамент является одним из популярным за счет экономичности. Ведь стоимость монтажа данной конструкции составляет всего 25% сметной стоимости работ по строительству дома! В то время, как строительство других видов достигает 40-50%. Давайте подробнее рассмотрим устройство этой конструкции и узнаем, как установить свайный фундамент с ростверком.

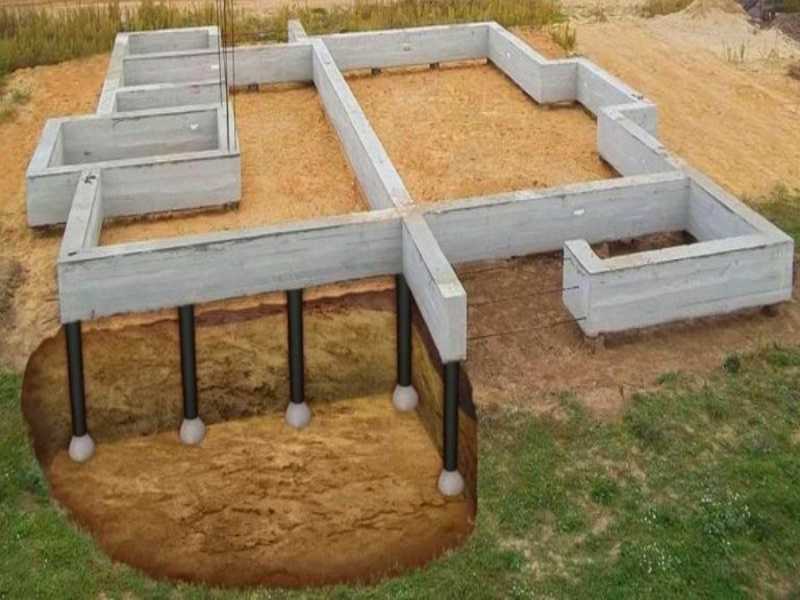

Специфика свайного фундамента с ростверком

Устройство данной конструкции представляет сваи, которые вкапывают в грунт и укрепляют на поверхности земли при помощи ростверка. Ростверк — монолитная плита или лента, которая связывает части свай, выступающие из земли. Одновременно эта конструкция служит и основанием для стен будущего дома или бани. Свайно-ростверковый фундамент бывает монолитный, сборно-монолитный и сборный. Единая конструкция более прочная, долговечная и легкая в установке.

Свайный фундамент отличается экономичностью, легкостью и оперативностью в установке. Строительство такой конструкции не требует использования дорогостоящей спецтехники при монтаже. Кроме того, свайно-ростверковый фундамент не прихотлив к виду грунта. Основание укладывают на неустойчивые и подвижные почвы, при высоком уровне грунтовых вод и сильной степени промерзания. Такую конструкцию можно возвести даже при вечной мерзлоте!

Однако устройство свайно-ростверкового фундамента не подразумевает наличие цокольного этажа, подвала или подземного гаража. Кроме того, конструкция не подходит для тяжелых стен из бетона или кирпича, однако оптимально подходит для бревенчатой бани, деревянного дачного домика и небольшого коттеджа.

Если вы еще не определились с проектом загородного дома или бани, интересные варианты вы найдете по ссылке http://marisrub.ru/proekts/all-proekts. Кроме того, архитекторы и инженеры “МариСруб” могут разработать индивидуальный проект!

Преимущества	Недостатки
Не требует использования спецтехники и дорогостоящих материалов, что сокращает расходы и время монтажа	Трудоемкость монтажа, так как он требует много ручной работы и физических сил
Высокая теплоизоляция	Не подходит для строений с тяжелым весом и многоэтажных зданий
Строительство дома можно начинать в день установки фундамента	Сваи усиливают усадку деревянного дома или бани
Долговечность. Свайно-ростверковый фундамент прослужит 100-150 лет	Не предусматривает строительство цокольного этажа или подвала
Неприхотливость к грунту и почве, подходит для подвижной почвы, грунта с глубоким уровнем промерзания и т.д.	Сваи перед установкой обязательно обрабатывают антикоррозийными средствами
Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню. Свайно-ростверковый фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа	Требует сложного и тщательного расчета. Неправильный расчет сокращает срок службы фундамента и дома в целом, приводит к проседанию и растрескиванию ростверка, ухудшает внешний вид постройки и вызывает другие проблемы
После установки на земельном участке не скапливается строительный мусор	Увеличивает вес здания и давление на грунт

Как правильно выбрать сваи

Сваи влияют на прочность и срок службы фундамента. Поэтому важно выбрать надежные и долговечные изделия. Специалисты рекомендуют покупать столбы, изготовленные только на заводе. Такие материалы отвечают каждому требованию по строительству загородных домов. Самодельные сваи отличаются неправильно сделанным сварочным швов и некачественным сырьем.

Чем больше диаметр трубы, тем она надежнее и прочнее. Оптимальным диаметром считается 10-12 сантиметров. Перед покупкой обращайте внимание и на толщину стенок столба. Так, при диаметре 10,8 сантиметров толщина должна быть свыше 4 миллиметров. Качественные сваи изготавливают только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Сваи различают по материалам изготовления. Сегодня используют железобетонные, металлические и бетонные изделия. Эксперты рекомендуют применять железобетонные сваи, так как они отличаются наибольшей прочностью.

Предварительные работы по устройству фундамента

Устройство свайного фундамента с ростверком начинают с определения типа грунта и расчетов. Важно правильно рассчитать конструкцию и количество материалов, чтобы равномерно распределить нагрузку свай и ростверка. Иначе фундамент будет проседать, что приведет к образованию трещин и перекосу стен дома или бани. В интернете вы можете найти калькулятор расчета свайно-ростверковых фундаментов. Но чтобы получить точные и правильные результаты, лучше обратиться к специалистам!

После расчетов переходят к разметке фундамента на земельном участке. Поверхность очищают от мусора и выравнивают, затем отмечают углы будущего основания при помощи брусков. Углы соединяют веревкой. Проверяйте ровность углов, стен и диагоналей отвесом и угольников. Для более точной и быстрой разметки используют лазерные нивелиры.

Затем переходят к разметке свай. Сваи могут располагаться различными способами. При одиночном каждый столб находится под своей опорой. При ленточном расположении сваи равномерно распределяю по периметру здания. Расположение полосами подходит для массивных сооружений. В данном случае столбы располагают в шахматном порядке либо в два и более ряда под ростверком большого размера. Иногда сваи расставляют в виде куста под наиболее нагруженном местом.

В первую очередь, делают разметку и устанавливают сваи под углами будущего дома или бани. Затем размечают положение других столбов. Наиболее распространенная схема представляет устройство свай на расстоянии 2-3 метров друг от друга и закладки на глубину 2 метров.

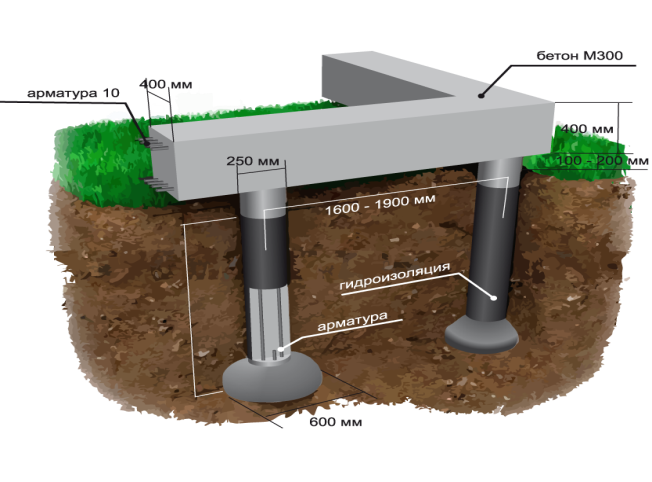

Установка свай

• После расчета и разметки в намеченных участках делают скважины согласно расстановки свай. Скважины устанавливают на глубину ниже 0,5 уровня промерзания грунта. Диаметр отверстия составляет около 20 сантиметров;
• На дно скважин укладывают песчаную подушку с гравием;
• По длине скважины в виде трубы укладывают гидроизоляционный материал, который защитит изделия от негативного воздействия влаги. Это может быть специальная пленка, несколько слоев рубероида или другого рулонного материала.
• Вместо гидроизоляционного материала можно использовать готовые пластиковые или асбестоцементные трубы. При этом диаметр трубы должен соответствовать диаметру скважины!;
• В скважину устанавливают армированный каркас в виде 3-4 продольных кругов на расстоянии минимум 2 сантиметров от гидрозащитного слоя. Армирование повысит морозостойкость и прочность изделий. Закреплять арматуру следует при помощи специальной проволоки. Ни в коем случае не сваривайте элементы, так как места сварки подвержены сильной коррозии!;
• После установки каркаса сваи заливают бетонной смесью, тщательно трамбуют слои и оставляют застывать до полного высыхания;
• Сваи должны выступать над поверхностью земли на 15-20 сантиметров;
• После застывания выступающие части опор покрывают битумной мастикой, а сверху насыпают песчаную подушку с гравием под уровень столбов и по ширине будущего ростверка.

Монтаж ростверка

Ростверк делают из готовых сборных железобетонных блоков или в виде монолитной конструкции. Последний вариант более надежный и простой. Учтите, что собрать и установить отдельные элементы в одном месте достаточно трудно. Чтобы залить монолитный ростверк, сначала изготавливают опалубку из брусков, досок и других подручных материалов. Опалубку делают в виде прямоугольной коробки так, чтобы между почвой и будущем ростверком оставалось расстояние 100-120 сантиметров.

После установки опалубки прокладывают гидроизоляционные материалы и делают армирование фундамента. Помните, что арматуру скрепляют только при помощи проволоки! Затем ростверк заливают бетоном. Можно купить готовую бетонную смесь либо сделать раствор своими руками. Для самостоятельного изготовления смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавьте водой в размере 60% от цемента. В жаркую погоду смесь разбавляют теплой водой, а в холодную — теплую!

Если вы используете готовый бетон, выбирайте марку не ниже М200 В15. Такая смесь подойдет для строительства бани, беседки и строений с малой нагрузкой. Для дачного дома и загородного коттеджа — берите марку М300 В22.5.

Заливку выполняют сразу плотными слоями, чтобы не появились полости. В завершении бетон разравнивают специальной лопаткой. Ростверк оставляют застывать 3-4 недели до полного засыхания. Помните, что 99% прочности фундамент набирает в первые 27 дней! Бетон покрывают пленкой, а в жаркую помогу иногда поливают водой. После затвердевания убирают песчаную подушку из-под нижней части основания. Такое пространство обеспечит нормальную вентиляцию и увеличит срок службы конструкции.

Важно, чтобы между основанием и сваями была жесткая связь, а под нижней частью ростверка оставалась воздушное пространство. Не забывайте, что в процессе установки фундамента делают монтаж коммуникаций и инженерных систем частого дома.

Завершающие работы

Устройство фундамента завершают работами по гидроизоляции и утеплению конструкции. Гидроизоляция защитит основание от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержена перепадам температур, негативному влиянию влаги. Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Несмотря на легкость монтажа, эксперты не рекомендуют, устанавливать свайный фундамент с ростверком самостоятельно. Это рискованный и трудоемкий процесс, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет, оперативно и надежно установят свайно-ростверковый фундамент и другие типы конструкции. Они подберут подходящие материалы, рассчитают объемы и стоимость работ. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома и бани!

пошаговая инструкция по монтажу, устройство, технология, необходимая высота ростверка

Традиционный ленточный фундамент превосходно выполняет свои задачи, будучи построен на достаточно плотных и устойчивых грунтах.

В более сложных условиях требуются другие опорные конструкции, способные создавать прочное основание на проблемных или вовсе неустойчивых почвах.

Оптимальным вариантом становятся сваи, которые способны опираться на глубинные плотные слои, проходя сквозь поверхностные неустойчивые напластования и практически не образуя с ними конструкционной связи.

Такое решение проблемы позволяет получить неподвижный и надежный фундамент, сэкономить деньги и, зачастую, время.

Рассмотрим один из наиболее удачных вариантов — свайно-ростверковый тип.

Содержание статьи

• 1 Что такое свайно-ростверковый фундамент
• 2 Существующие виды
• 3 Типы ростверков в зависимости от расположения
• 4 Варианты использования
• 5 Его необходимая высота
• 6 Глубина заложения – от чего зависит
• 7 Устройство
• 8 Как рассчитать монолитную основу
• 9 Пошаговая инструкция по монтажу своими руками
  • 9.1 Подготовка
  • 9.2 Установка свай
  • 9.3 Строительство опалубки
  • 9.4 Создание армпояса
  • 9.5 Заливка бетона
• 10 Полы по грунту
• 11 Технология гидроизоляции
• 12 Схема утепления
• 13 Полезное видео
• 14 Заключение

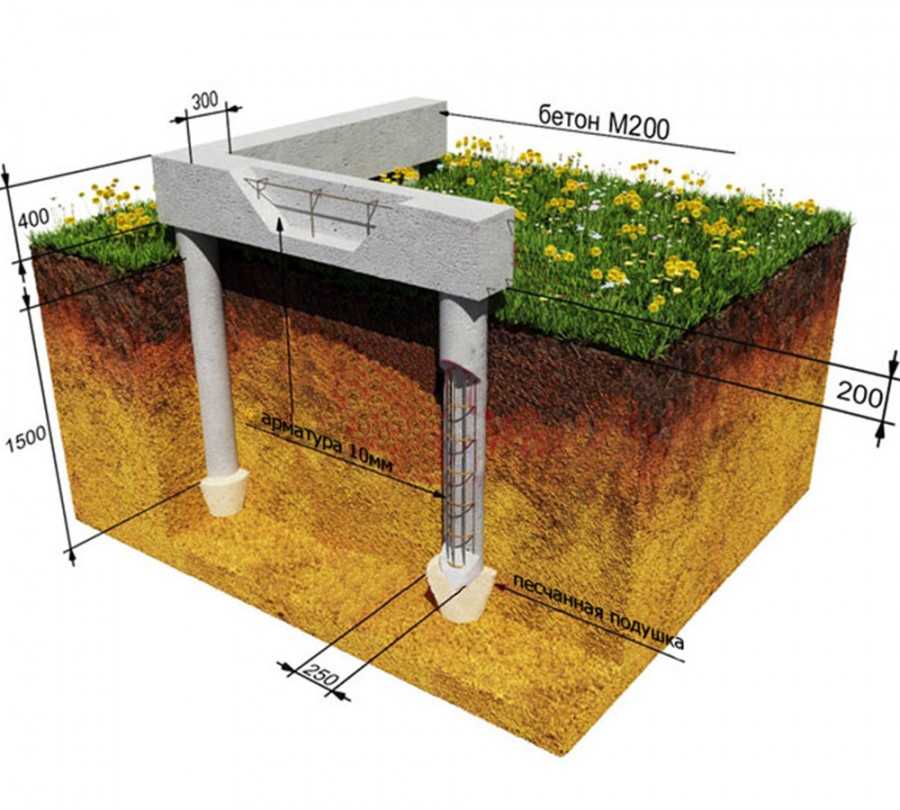

Что такое свайно-ростверковый фундамент

Свайно-ростверковый фундамент представляет собой систему вертикальных опор (свай), жестко связанных общим наружным несущим поясом (фото ниже).

Сваи опираются на плотные слои грунта, а ростверк несет стены дома, равномерно распределяет нагрузку и передает ее на систему свай.

Такой тип фундамента имеет массу конструкционных вариантов, может выдерживать нагрузки разного типа и эксплуатироваться в самых сложных условиях. Могут быть использованы разные типы и материал свай, ростверк может представлять собой простейшую опорную линию или мощную железобетоную ленту.

Различные комбинации этих элементов дают возможность создания фундамента с необходимыми параметрами, оптимальным образом подходящего к имеющимся нагрузкам, условиям эксплуатации и гидрогеологии участка.

ВАЖНО!

Наличие ростверка характерно для любого типа свайного фундамента, поэтому их все можно относить к этой обширной группе.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!

Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Типы ростверков в зависимости от расположения

В зависимости от глубины погружения существует три типа конструкции ростверка

:

• Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
• Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
• Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!

Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

Варианты использования

Существует несколько вариантов использования материала для ростверка:

• Древесина. Применяют либо цельный брус 150:200 или 200:200 мм, либо пачку из обрезной доски 50:200, собранную в 3 или 4 слоя. Полученная балка обладает высокими несущими способностями, ее просто обрабатывать и монтировать. Стоимость древесины относительно невысока, поэтому ростверк подобного типа является оптимальным вариантом для домов, не имеющих большого веса (древесина, газобетон, пенобетон).
• Металл. Этот тип ростверка позволяет получить прочное основание, жестко соединенное с оголовками свай. В результате получается прочная конструкция, время монтажа которой самое маленькое, а результат очень надежен. В качестве балок используют швеллер, двутавр или рельс, крепление к верхушкам свай производят на сварку. Чаще всего применяют в сочетании с винтовыми сваями.
• Железобетон. Этот вид ростверка строится по обычной технологии отливки монолитной ленты (плитка перекрытия). Единственное отличие возникает из-за наличия воздушного зазор между грунтом и нижней частью основания. Кроме того, арматура свай должна быть жестко связана с армпоясом ленты, образуя монолитную опорную конструкцию. Эта процедура образует мощное и жесткое основание, устойчивое ко всем видам нагрузок. Недостатком является длительный срок застывания бетона, останавливающий работы на месяц.

Его необходимая высота

Высота ростверка напрямую связана с материалом стен дома. Если планируется строительство кирпичного (бетонного, шлакоблочного) дома, то минимальной высотой считается 15-20 см над уровнем грунта. Для деревянных домов высота ростверка должна быть несколько увеличена и составлять около 40-60 см.

Это обеспечит необходимую изгибную жесткость, позволит отделить древесину от источников влаги снизу.

Имеется в виду снеговой покров, высота которого также должна учитываться. Если в регионе зимы очень снежные с большой высотой сугробов, необходимо рассчитывать высоту ростверка, превышающую их уровень.

Глубина заложения – от чего зависит

Глубина заложения зависит от состояния грунта на участке.

Во внимание принимаются все сопутствующие факторы:

• Уровень залегания грунтовых вод.
• Наличие и объемы почвенных вод.
• Возможность подтопления в весенний период.
• Наличие сезонных изменений гидрогеологии, повышения или понижения степени наполнения всех водоносных пластов.

Для правильного выбора глубины нередко приходится собирать информацию в местных геологических и метеорологических подразделениях, советоваться с опытными строителями, обращаться к различным приложениям СНиП.

Необходимо учитывать, что все значения, указанные в различных источниках, являются минимальными, т.е. допускается увеличение высоты подъема, но уменьшать высоту зазора нельзя.

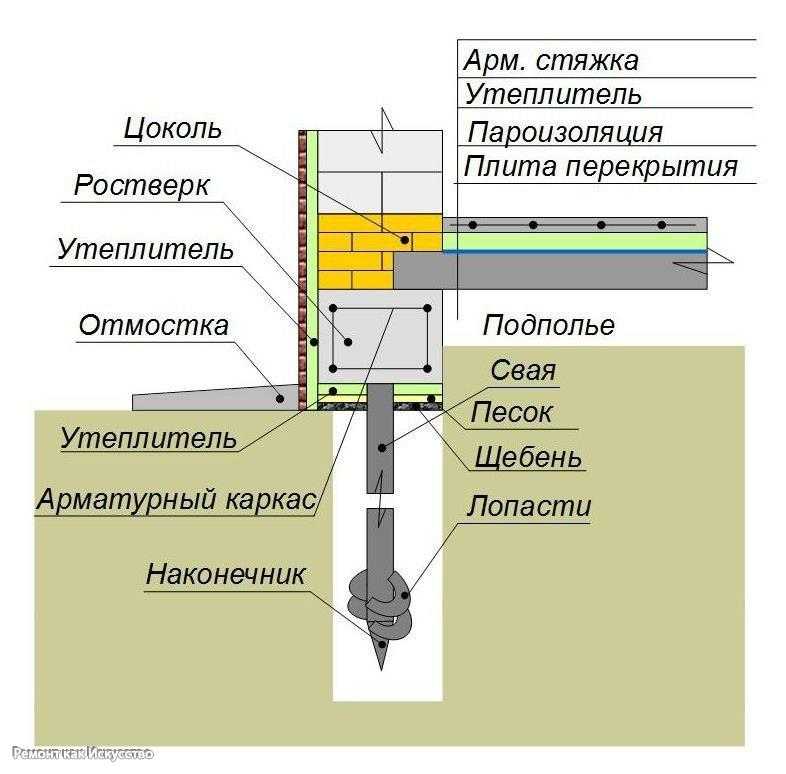

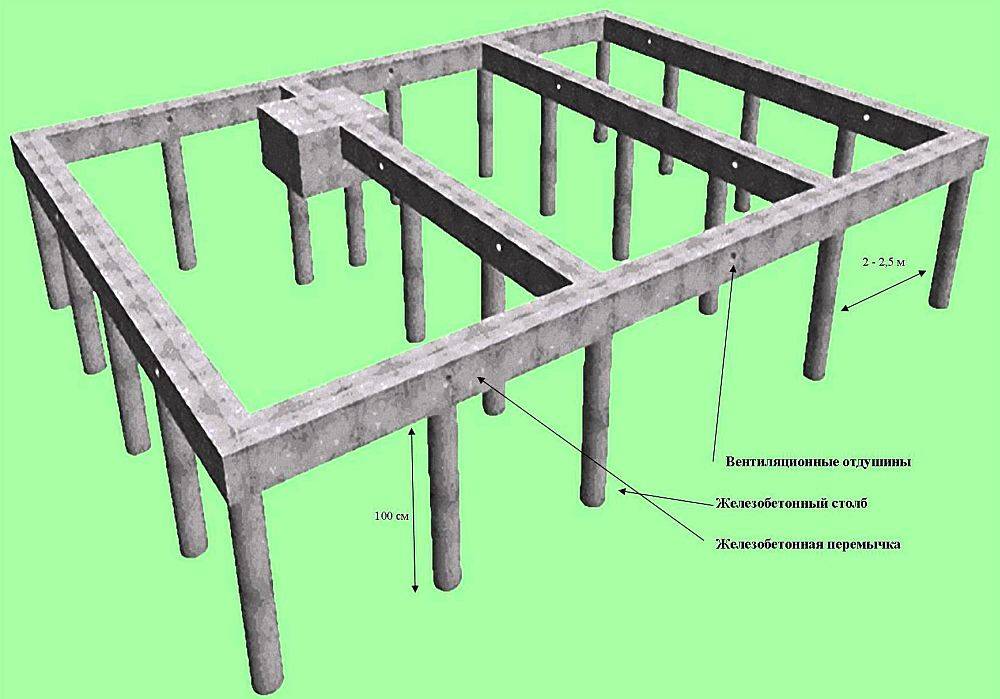

Устройство

Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.

Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:

• Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
• Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
• Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.

Каждая балка жестко соединена со всеми опорами, находящимися под ней. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.

Как рассчитать монолитную основу

Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.

Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).

Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.

Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия:

• Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
• Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.

Величина запаса прочности актуальна только для данной конфигурации дома.

Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.

Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.

После того, как нагрузка определена, выполняется расчет количества свай.

Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.

Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

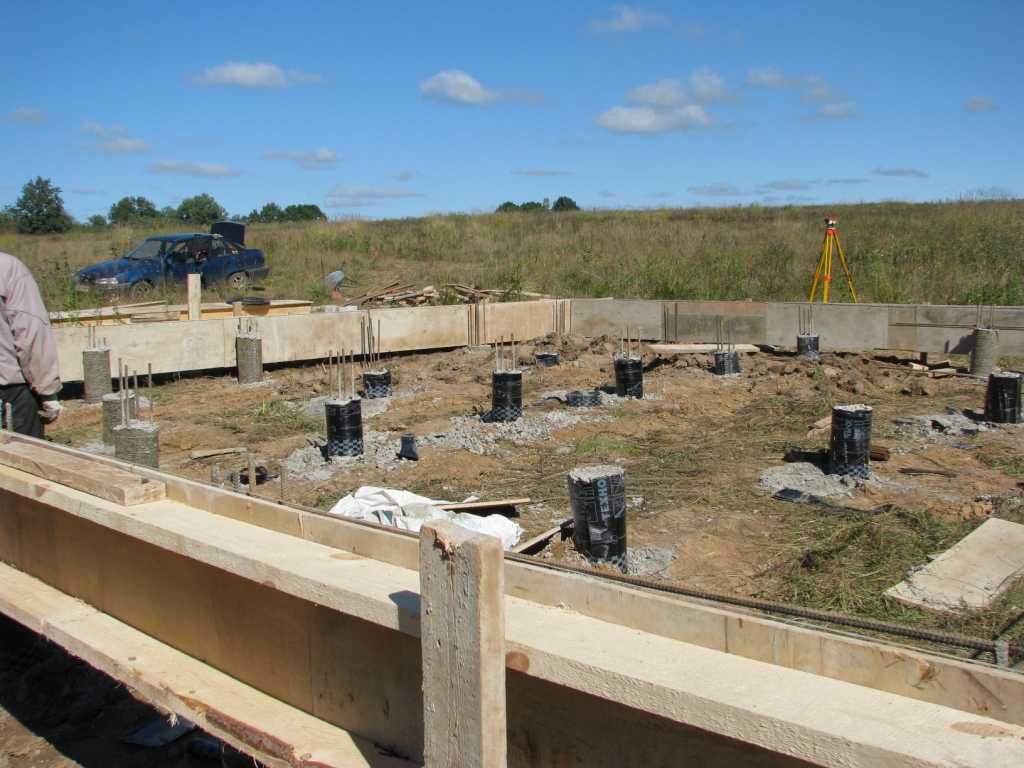

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Технология гидроизоляции

Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов:

• Горячий битум.
• Битумная мастика.
• Оклейка рубероидом.
• Нанесение пропиточных составов.

Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.

Схема утепления

Для утепления используются водонепроницаемые материалы:

• Жидкий пенополиуретан.
• Экструдированный пенополистирол (пеноплекс).
• Пенопласт.
• Керамзит.
• Пеностекло и т.д.

Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.

Несколько хуже, но значительно дешевле использовать пенопласт, который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.

Полезное видео

В данном разделе вы сможете увидеть, как сделать свайно-ростверковую основу (армированный фундамент) своими руками, а также как происходит армирование ростверка:

Заключение

Свайно-ростверковые основания являются одним из наиболее успешных и надежных видов фундамента.

Они способны выполнять свои функции в самых сложных условиях, хорошо реагируют на изменения, позволяют строиться на самых проблемных грунтах.

В большинстве случаев строительство подобных фундаментов обходится дешевле, чем при постройке традиционной ленты.

Эти преимущества делают свайно-ростверковые основания предпочтительными среди большинства пользователей, чьи участки находятся в низинах, на подтапливаемых местностях.

Возможность самостоятельного строительства только увеличивает оценку этой технологии среди строителей, позволяя выполнять работу в удобное время и полностью соблюдать технологию.

Ростверковый фундамент — Проектирование, монтаж и типы — Портал гражданского строительства

Какой ростверковый фундамент?
Ростверковые фундаменты изготавливают из одного, двух и более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на большую площадь. Он находится в нижней части столбцов. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Эта форма фундамента обычно поддерживает тяжелые строительные колонны, опоры и леса.

Несмотря на то, что фундамент и ростверк кажутся одним и тем же, это не так. Ростверк распределяет огромные нагрузки по обширным площадям подобно тому, как фундамент распределяет нагрузку от конструкции к земле.

Использование ростверкового фундамента:

• Ростверковый фундамент используется, когда нет твердой скальной почвы, и матовый фундамент невозможен.
• Глубокие котлованы для ростверкового фундамента не требуются. В результате это рентабельно.
• Фундамент-ростверк позволяет безопасно переносить тяжелые строительные нагрузки.
• Фундамент ростверк используется в основном проекте под ЛЭП и фундамент под телефонную вышку.

Расчет фундамента ростверка:

Расчет нагрузок и моментов от надстройки для расчета фундамента ростверка. Исходя из этого, необходимо определить критическую площадь фундамента для достаточного допустимого давления на грунт. Разделим это пространство, чтобы определить количество и размер каждого слоя ростверка.

Затем слой должен быть спроектирован таким образом, чтобы он выступал за края слоя над ним. Это определит, насколько большие балки должны выдерживать изгибающие моменты и поперечные силы. Ростверк нельзя заливать бетоном и порядком, так как это деморализует совместное действие балки и бетона. Методы конструкции и нагрузки должны соответствовать требованиям проектирования.

Особенности ростверкового фундамента:

• Этот фундамент, как правило, выполняется в виде монолитной железобетонной конструкции. Металлический каркас обеспечивает устойчивость (стальной фундамент для гриля)
• Решетка соединяет весь фундамент в единую конструкцию, обеспечивая равномерное распределение веса дома и всех свай.
• Между балками ростверка предусмотрен зазор не менее 800 мм для удобства заливки и уплотнения бетона.
• Глубина бетона под нижним ярусом сохраняется на уровне 150 мм.
• Бетонный наполнитель удерживает балки на месте и предотвращает ржавление, поскольку не несет нагрузки.

Устройство ростверкового фундамента:

• Каркас под сплошной монолитный ростверк должен быть построен и установлен.
• Опалубка представляет собой прямоугольные желоба из обрезных досок шириной, равной минимальной толщине стены дома, и высотой 1 фут.
• Минимальное расстояние между рамой и стенкой опалубки должно быть одинаковым, а арматура должна быть связана той же вязальной проволокой.
• Между каждым ростверком должно быть предусмотрено расстояние от 6 до 8 дюймов, а внутри опалубки с помощью вязальной проволоки должен быть установлен каркас из соединений арматуры.
• Далее бетономешалкой нужно приготовить бетон и уложить в опалубку в непрерывном цикле. Фундамент ростверка должен быть установлен на расстоянии от 25 мм до 30 мм, а бетон должен быть тщательно залит, чтобы исключить пустоты.
• После шпаклевки поверхность необходимо выровнять и дать высохнуть, после чего опалубку можно снять. Фундамент заложен.

Типы ростверкового фундамента:

1. Деревянный ростверковый фундамент:

Фундамент деревянный поставляется для сильно тяжелых каменных стен деревянных колонн. Этот фундамент особенно эффективен во влажных помещениях, где несущая способность грунта низкая, а нагрузка на грунт ограничена 50-60 кН/м2. Стальные балки заменены деревянными досками и балками.

Рис. 1: Фундамент деревянного ростверка
Предоставлено с сайта researchgate.net

Между деревянными стыками бетон отсутствует. Однако бетонное основание стального ростверка заменено деревянным настилом из деревянных досок. Основание котлована выровнено. Нижний слой состоит из деревянных досок шириной 20-30 см и толщиной 5-7,5 см, установленных вплотную друг к другу без зазоров.

На этом слое под прямым углом устанавливается деревянная балка того же сечения, что и деревянный столб. Затем под прямым углом к ​​ходу балок укладывается еще один слой досок. Верхний слой досок может быть толщиной 7,5-10 см. Толстый и перекрывающий всю ширину стены цоколь, поверх которого возводится каменная стена.

1. Фундамент стального ростверка:

Фундамент стального ростверка состоит из стальных балок, также известных как балки ростверка, предлагаемых в одинарном или двухуровневом исполнении. Верхний ярус двухслойного ростверкового фундамента строится под прямым углом к ​​нижнему ярусу. Распорки толщиной 20 мм с разделителями из труб диаметром 25 мм удерживают на месте балки ростверка каждого яруса. Балки располагаются на достаточном расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними. Минимальный зазор в 8 см считается наиболее оптимальным. Расстояние между полками балок должно быть в полтора-два раза больше ширины полки, но не более 30 см.

Рис. 2: Фундамент из стального ростверка
Предоставлено: civicconcept. com

Если балки будут размещены дальше друг от друга, существует риск того, что бетонное заполнение не будет работать монолитно с балками, что приведет к разрушению фундамента. Минимальное покрытие 10 см сохраняется на внешних краях внешней балки. Над верхней полкой верхнего яруса для защиты балок от коррозии. Под нижнюю балку бетонное покрытие должно быть толщиной не менее 15 см.

Преимущества ростверкового фундамента:

• Установка занимает меньше времени и требует меньше ресурсов.
• Снижает отвод тепла от дома через фундамент, так как не распыляется на промерзшую землю.
• Снижает количество вибраций в доме (очень актуально, если дом построен близко к автомагистралям).
• Монтаж балок ростверка занимает меньше времени и требует меньше ресурсов.
• Этот тип фундамента может поддерживать значительные конструкции, такие как колонны и подмости.
• Может распределять вес по большей площади.

Недостатки ростверкового фундамента:

• Этот фундамент требовал установки свай большого диаметра.
• Необходимо нагреть и заполнить пустое пространство между стальными балками. В связи с этим требуются квалифицированные кадры.
• Для устройства ростверка требуется раскопка большей площади, что увеличивает стоимость строительства.
• Этот тип фундамента чувствителен к подъемному давлению.
• Конструктивное устройство основания колонны иногда может быть изменено при строительстве ростверкового фундамента.

Заключение:

Для больших площадей вместо заливного бетона обычно применяют ростверковые фундаменты. Из-за незамысловатого процесса монтажа ростверковый фундамент экономит время. Фундамент-ростверк сооружается для решения самых разных строительных задач. В результате фундаменты-ростверки подходят для различных строительных применений.

Ссылки:

1. Махаджан, Б. (2021, 17 июня). Гриляжный фонд | Виды ростверкового фундамента | Стальной ростверк | Фундамент ростверка. Гражданские концепции; civiconcepts. com. https://civiconcepts.com/blog/grillage-foundation
2. Лид, К. (2020, 12 ноября). Фундамент для ростверка – виды, преимущества и недостатки гражданское лидерство; www.civillead.com. https://www.civillead.com/grillage-foundation/
3. Раджпут, К. (2021, 21 августа). Гриляжный фонд | Виды ростверкового фундамента | Особенности ростверкового фундамента. Гражданские джунгли; сайт CivilJungle.com. https://civiljungle.com/grillage-foundation/
4. Сатиш. (2020, 11 мая). Фундамент ростверка – виды и установка [Civil Planets]. Гражданские планеты; www.civilplanets.com. https://civilplanets.com/grillage-foundation/
5. Ростверковый фундамент: виды, конструкция, преимущества – Конструктор. (2022, 13 января). Конструктор; theconstructor.org. https://theconstructor.org/building/grillage-foundation-types-construction/560853/
6. Что такое решетчатый фундамент? Конструкция и преимущества. (н.д.). ПРОДЁГИ; www.prodyogi.com. Получено 18 марта 2022 г. с https://www.prodyogi.com/2021/03/what-is-grillage-foundation. html 9.0006

Поделиться этим сообщением

Если у вас есть вопросы, вы можете задать вопрос здесь .

Что такое Grillage Foundation? | Использование ростверкового фундамента | Виды ростверкового фундамента | Особенности ростверкового фундамента | Установка ростверкового фундамента

Содержание

Введение ростверкового фундамента

Ростверковые фундаменты используются для передачи тяжелых конструкционных нагрузок на грунты со слабой или малой несущей способностью.

Фундамент-ростверк очень удобен для промышленного строительства в качестве мелкозаглубленного фундамента. Фундамент состоит из более чем двух слоев стальных или деревянных балок. Эта балка используется для распределения нагрузки конструкции на землю.

Это обычно делается при проектировании ростверкового фундамента, чтобы передать большую структурную нагрузку на несущую способность бедного грунта.

Что такое фонд Grillage?

Фундамент-ростверк помогает распределить большую нагрузку конструкции на большую площадь. Этот фундамент не требует глубоких земляных работ. Поскольку конструкция ростверкового фундамента обеспечивает необходимую опору для передачи нагрузки, глубина ростверкового фундамента обычно может быть от 1 м до 1,5 м.

Балки в два и более яруса под прямым углом предназначены для распределения большой нагрузки конструкции на большую площадь в ростверковом основании.

В качестве балок ростверка этого типа фундамента обычно можно использовать сталь, сборный железобетон или древесные материалы. Такие фундаменты можно сделать недорого, если в качестве материала использовать древесину. Но древесина, используемая в качестве бруса ростверка, должна иметь надлежащее качество и прочность.

Целесообразно использование стального проката в основании ростверка. Использование стального проката становится идеальным конструктивным фактором для постоянных условий для ростверковых фундаментов.

Читайте также : Что такое свайный фундамент? | Использование свайных фундаментов | Типы свайных фундаментов |

Использование ростверкового фундамента

Ростверковый фундамент используется на территории комплекса следующим образом;

сообщить об этом объявлении

1. Ростверковый фундамент применяется в районах, где отсутствует твердый скальный грунт, а закладка мата невозможна.
2. Ростверковый фундамент не требует глубоких котлованов. Так что это рентабельно.
3. Тяжелые нагрузки конструкции могут безопасно переноситься за счет использования ростверкового фундамента.
4. Ростверковый фундамент используется в основном проекте следующим образом. Проект ЛЭП, Фундамент телефонной башни.

Читайте также : Что такое спред? | Типы распространения фонда | Проект фундамента с насечками

Типы ростверкового фундамента

Ниже представлена ​​информация о двух типах ростверкового фундамента.

• Фундамент ростверк деревянный
• Фундамент ростверк стальной

1. Фундамент ростверк деревянный

• Фундаменты из деревянного ростверка используются для экономичной поддержки несущих стен. Фундамент из деревянного ростверка используется в качестве основания несущих стен при сильном переувлажнении или низкой несущей способности.
• В этом типе деревянного ростверка вместо стальных балок используются деревянные балки и деревянные доски.
• Нагрузка конструкции здания может безопасно передаваться на грунт деревянным ростверковым фундаментом при снижении нагрузки до 5,5 т/кв.м. В строительстве бетонные грузы размещаются под стеной вместо бетонных блоков для увеличения несущей способности грунта.
• Деревянная балка, используемая в деревянной платформе для фундамента деревянного ростверка, обычно имеет толщину от 80 до 100 мм. Деревянные балки укладываются слоями по мере необходимости на этих платформах.
• Толщина деревянного бруса в нижнем слое для деревянного ростверка фундамента выдерживается от 50 мм до 100 мм в зависимости от положения площадки и нагрузки на стены.
• В фундаменте деревянного ростверка деревянная балка укладывается по положению под прямым углом.

Читайте также: Что такое ремонт фундамента? | Признаки проблемы с фундаментом | Способы ремонта фундамента дома

2. Фундамент стальной ростверк

• Стальные балки используются в качестве балок ростверка в фундаментах стальных ростверков, которые предусмотрены в один или два слоя в фундаменте под прямым углом.
• В ростверковом фундаменте нижняя грань балки ростверка устроена так, что она на 10 см длиннее балки в верхнем ярусе. Глубину балки ростверка в бетоне выдерживают не менее 15 см.
• В ростверковом фундаменте опалубка выполняется таким образом, чтобы стальные балки надлежащим образом закрывались снизу и сбоку.
• Чтобы ростверк защищал сталь от грунтовых вод бетоном в фундаменте.
• Таким образом, крышка из стали может предотвратить коррозию стали под действием грунтовых вод.
• Во время бетонирования бетон может быть надлежащим образом уплотнен вибрационной машиной.

Также читайте : Какой самый прочный фундамент для дома? | Цель строительства фундамента | Требования к хорошему фундаменту здания | Типы фундаментов домов

Особенности ростверкового фундамента

• Прочность ростверкового фундамента выше, чем у других фундаментов. Между балками ростверка допускается не менее примерно 800 мм (8 см) для получения соответствующей прочности основания ростверка. Бетон легко заливается и хорошо уплотняется.
• Тяжелый вес дома надежно способствует равномерному распределению по земле за счет ростверкового фундамента.
• В этом типе фундамента глубина бетона поддерживается не менее 150 мм (15 см) для защиты стальной балки нижнего уровня от коррозии.
• Больше места не требуется для переноса большой нагрузки здания на землю.
• Этот тип ростверкового фундамента можно очень эффективно использовать на бедных почвах и заболоченных участках.

Читайте также : Что такое матовая основа? | Для чего используется матовая основа? |Типы матового основания | Строительство матовых фундаментов |

Установка ростверкового фундамента

Для способа установки ростверкового фундамента заполнены следующие шаги.

• Сначала выкапываем грунт на глубину согласно базовому проекту. Этот тип фундамента для ростверка обычно представляет собой мелкозаглубленный тип фундамента. Минимальная глубина фундамента ростверка – 90 см.
• После земляных работ производится уплотнение путем выравнивания поверхности котлована. Ростверк представляет собой РСС толщиной 15 см на уплотненном грунте для фундамента.
• Затем укладывается первый слой бруса ростверка с зазором 100 мм от подготовленной бетонной поверхности. Количество, размер и расстояние между балками затем расставляют согласно проекту фундаментов ростверка.
• Опалубка закрывается таким образом, чтобы обеспечить надлежащее покрытие балки ростверка.
• Затем в бетономешалке готовят бетон по расчетному соотношению. Подготовленный таким образом бетон заливается в опалубку.
• При устройстве бетона в ростверке фундамента требуется надлежащее уплотнение бетона.
• Отверждение бетона производится в течение семи дней подряд.

Читайте также: Кессонный фонд | Использование Кессонного фонда | Тип фундамента кессона | Преимущества и недостатки кессонного фундамента

Преимущества ростверкового фундамента

1.

Пригодность

Ростверковые фундаменты в основном используются вместо заливного бетона на большой площади. Фундамент-ростверк значительно экономит время за счет простого процесса монтажа.

2. Снижение затрат

Сокращение трудозатрат на устройство ростверка.

3. Универсальное решение для фундамента

Фундамент-ростверк может быть разработан в соответствии с различными строительными требованиями. Поэтому ростверковый фундамент подходит для различных целей строительства.

4. Несущая способность

Ростверковый фундамент подходит для устройства фундамента в строительстве на участках с низкой несущей способностью грунта и заболачиванием грунта.

5. Передача нагрузки

Тяжелая нагрузка для строительства зданий может быть легко передана на землю благодаря балке ростверка в основании ростверка.

Читайте также: Что такое Space Frame? | Компоненты системы космической рамы | Типы космической рамы | Примеры космических каркасных конструкций | Преимущества и недостатки пространственной каркасной конструкции

Недостатки ростверка

Некоторые недостатки ростверка классифицируются следующим образом.
