Устройство винтового фундамента

Для того, чтоб понять устройство свайно-винтового фундамента и разобраться в особенностях его конструкции, важно разложить его не составные части и определить их функции. Винтовые сваи представляют собой металлические трубы с острым концом, на котором есть спиральная лопасть. Таким образом, сваю можно устанавливать в землю без каких-либо сложностей. На другом конце сваи есть специальный оголовок, который тоже приварен к основанию трубы и работает как фиксатор для всей конструкции. Винтовые сваи востребованы при строительстве домов, бань, пирсов, гаражей и прочих конструкций.

Вычисляемые нагрузки оказывают влияние на планирование основания, выбор типа фундамента. Возможна установка одиночных свай под распределённые опоры, а монтаж свайных лент применяется для того, чтоб равномерно распределять стены постройки.

Опоры ставят по всей длине стены. Ряды свай могут быть разными. Для устойчивости трубы делают специальные свайные кусты.

Форма участка в данном случае не имеет значения. Свайные кусты хорошо подходят для участков в форме трапеции, прямоугольника, квадрата и прочие. Постройки большого веса стоит сооружать на сплошных свайных полях. Благодаря объединению сплошным ростверком, можно распределить всю нагрузку на них равномерно. Ростверк на винтовой свае может быть плиточным, ленточным и стаканным.

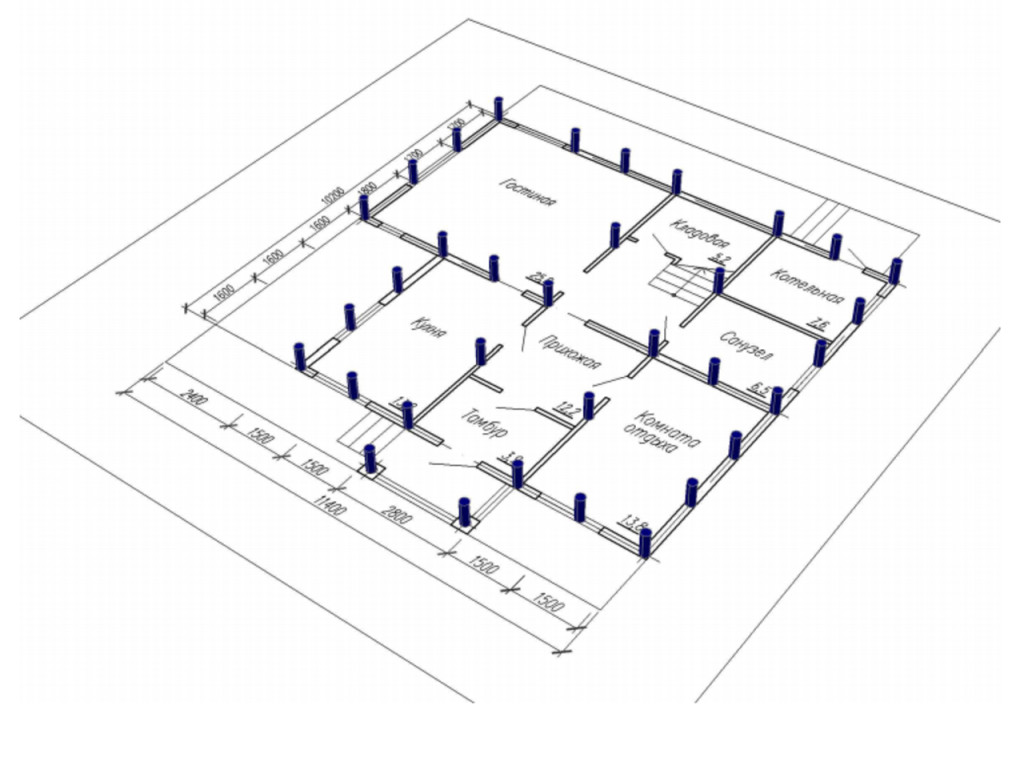

В схеме фундамента на винтовых сваях, может быть разное количество свай. Создание проекта основания, в котором есть несколько свай, имеет свои особенности. В проекте тщательно рассчитываются размеры здания, количество стройматериала, а также нагрузка на несущую конструкцию. В итоге, в подсчетах должны учитываться предельные уровни нагрузки на сваи, чтоб не допустить крена конструкции.

Тип и количество свай зависит от особенностей проектных схем. Особое внимание уделяют типу грунта и глубине промерзания земли.

Сваи можно устанавливать на глубину более полутора метров. Так можно быть уверенным в прочности конструкции, её устойчивости к влиянию внешней среды. Свайные полости заполняются бетонным раствором, добавляются всевозможные присадки.

Прочность свайных конструкций увеличивают благодаря скреплению свай. Для этого используют швеллера, плиты из железобетона, брусья и ростверки.

Специалисты компании «Сваисад» производят монтаж винтовых свай, создают проекты винтовых фундаментов. Мы тщательно соблюдаем технологию установки свай, делаем работу быстро и качественно. Также мы предлагаем своим клиентам максимально выгодные цены, регулярно проводим акции и предоставляем скидки.

Другие статьи:

31.10.2017 Самое оптимальное время для монтажа винтовых свай

31.10.2017 Отделка и утепление свайного фундамента

25.10.2017 Преимущества винтовых свай перед бетонными

03. 10.2017 Подготовка к установке свайного основания

Возврат к списку

Устройство фундамента на винтовых сваях — ЗСК Интересные статьи и общая информация

Винтовой Фундамент представляет собой опорную часть здания. Он, можно сказать, держит здание, а точнее, равномерно распределяет нагрузку от конструкций, расположенных на основании из свай. От того, насколько качественно и профессионально было произведено устройство винтового фундамента, напрямую зависит, насколько надежным будет и само строение.

Строительство фундамента обойдется примерно в 20-30% стоимости всего дома. Нетрудно понять, что исправление возможных ошибок окажется делом, очень затратным и требующим проведения большого количества работ. Поэтому все этапы строительства свайного фундамента или других типов оснований для домов следует доверять профессионалам. Вы сэкономите свое время и гарантированно получите качественно выполненные работы.

Услуги устройства фундамента на сваях предоставляет ООО «ЗСК». Наш завод обладает всеми необходимыми для этого мощностями. Заказчикам мы предлагаем оптимальные цены на материалы:

• сваи с покрытием «стандарт»,
• продукцию с дополнительным защитным покрытием — «премиум»,
• оцинкованные сваи с самой стойкой защитой от коррозии

Наши бригады опытных монтажников осуществляют работы любой сложности. Перечень услуг, а также прайс-лист представлены на сайте компании. За дополнительной информацией по поводу устройства свай обращайтесь к нашим сотрудникам.

Преимущества винтовых фундаментов. Опыт профессионалов

• Свая достаточно быстро устанавливается. Это значительно сокращает итоговые сроки строительства.
• Строительство винтового фундамента является одним из оптимальных вариантов на сложных грунтах, склонах, а также на грунтах с высокой степенью морозного пучения.
• Такой фундамент часто является единственным выходом при нежелании заказчика изменять сложившийся природный ландшафт. В противном случае придется искать место для складирования грунта, организовывать подъезд тяжелой техники и т. д.
• Установка таких оснований позволяет уменьшить количество технических средств на площадке. Они могут монтироваться даже вручную.
• Особенность свайного фундамента — возможность монтажа в любое время года. Погодные условия не оказывают никакого влияния на прочность конструкций.
• Фундамент на сваях позволяет пристраивать новые части здания к уже существующим. В это время заказчик может не прекращать эксплуатацию жилой или производственной постройки.
• Еще одно преимущество — готовность к принятию проектной нагрузки сразу после установки. Основание может не отстаиваться на протяжении нескольких месяцев.
• Винтовые сваи используются при необходимости возведения сооружений на воде. С их помощью строятся речные причалы и пирсы. Срок службы конструкций — до ста лет.
• Конструкция винтового фундамента обеспечивает однородную несущую способность на любом грунте. Также он отличается высокой сейсмоустойчивостью.
• Такое основание на винтовых сваях можно ремонтировать в процессе эксплуатации.
• Не требует гидроизоляции. Кроме того, практически не нарушает целостность грунта.

Также существуют столбчатые фундаменты. Для того чтобы избежать просадки, площадь опоры фундамента при необходимости увеличивается. Столбчатые основания это обеспечивают за счет уменьшения расстояний между столбами, в ленточные — с помощью расширения нижней части.

Чтобы при возведении конструкций не допустить искажения фундамента на грунтах с повышенной пучинистостью, необходимо избавиться от давления мерзлого нижнего грунта. Для этого оптимально будет расположить подошву ниже уровня промерзания.

Столбчатые конструкции можно назвать наиболее экономически выгодными и самыми распространенными. По трудозатратам и расходу стройматериалов этот тип основания здания примерно в два раза экономичнее ленточного, а при более глубоком заложении — во все пять раз. Размещение свай особенно эффективно в грунтах с глубоким промерзанием.

Идеальное решение для малоэтажного строительства

Организация основания дома с помощью винтовых свай — оптимальный выход из многих сложных строительных ситуаций. Например, если вы не хотите портить ландшафт, окружающий будущий дом, рекомендуем обратиться к опыту наших специалистов. Установленные в нужных местах сваи позволят поместить ваше жилище в любой природной зоне — как посреди лесного массива, так и на местности со сложным рельефом, исключением является только скалистый грунт.

Профессиональная установка свай дает возможность надежно укрепить основание для дома в несколько этажей. Главное — после выбора места строительства обратиться к настоящим специалистам. Ведь непрофессиональный монтаж свай способен свести на нет все преимущества данной технологии. Сотрудники ООО «ЗСК» имеют большой опыт успешно выполненных монтажных работ, о чем свидетельствуют многочисленные отзывы наших клиентов.

Перед отгрузкой заказчику сваи осматривают специалисты, что позволяет минимизировать вероятность брака.
