Уважаемые читатели, в этой статье мы поговорим об утепление свайного фундамента, о том как утеплить, какие материалы для этого использовать. И начнем с вопроса: что такое свайно винтовой фундамент и почему его необходимо утеплять.
Как утеплить свайный фундамент деревянного дома
Основа дома, изготовленная с применением закрученных в землю металлических свай, называется свайно-винтовым фундаментом. Технология эта применяется уже достаточно долго, только со временем немного видоизменилась. Например, раньше в качестве свай могли использоваться деревянные столбы, пропитанные различными антикоррозийными составами. Это было необходимо для увеличения срока службы конструкции.
Технология разработана преимущественно для территорий с болотистой местностью или на пучинистых грунтах с неустойчивой почвой. Преимущества использования свайного фундамента заключается в том, что вес дома передается посредством свай в нижние слои почвы, которые гораздо плотнее верхних.
Таким образом, риск разрушения постройки сводится к минимуму.
В настоящее время, для организации фундамента по такой технологии применяются свай, на конце которых имеются лопасти, напоминающие резьбу на саморезе, именно по этой причине фундамент называется свайно-винтовой. Для монтажа таких свай может использоваться специальная техника либо их закручивают вручную.
Винтовой фундамент можно классифицировать по высоте ростверка. Ростверк, это первый венец фундамента, который опирается непосредственно на сваи, в некоторых случаях, его еще называют обвязкой.
Ростверк бывает:
- Низкий, устанавливается ниже уровня земли, т. е. свая находится полностью в земле. По этому принципу устроен свайно-ленточный фундамент, который внешне не отличить от обычного ленточного.
- Высокий, когда ростверк находится на определенном расстоянии от поверхности земли.
- Промежуточный, в таком случае ростверк расположен на самой поверхности земли.
Ответ на вопрос, почему необходимо утеплять фундамент на винтовых сваях, заключается в том, что пространство под полом постройки, продувается ветром и как бы ни проводилось утепление пола, оно будет не таким эффективным, как если применять его совместно с утеплением винтового фундамента.
[stextbox id=»2_znat»]Утепленный фундамент, это залог теплого пола и существенная экономия на обогреве.[/stextbox]
Утепление свайно ростверкового фундамента с низким уровнем ростверка
Утепление ленточно-свайного фундамента можно проводить по тому же принципу, что и обычного ленточного фундамента благодаря тому, что он также заглубляется в землю и изготавливается из армированного бетона. Это значит, что можно применять как листовой утеплитель для свайного фундамента, так и сыпучий, и дополнительно утеплить конструкцию при помощи теплой отмостки.
Начинать утепление ростверка свайного фундамента следует с разметки и подготовки траншеи шириной чуть более толщины утеплителя, глубиной на 5-10 см ниже расположения опорной площадки свай, находящихся под фундаментом.
На следующем этапе необходимо очистить поверхность основания и смонтировать изоляцию от проникновения влаги, после чего можно приступить к монтажу утеплителя. Для этого потребуется иметь крепежные элементы, монтажную пену или другой клеевой состав. В качестве крепежа оптимально подходят дюбеля для изоляционных материалов, или они же на сленге монтажников – «грибы».
Утепление и отделка свайного фундамента своими руками
Если необходимо утеплить фундамент и одновременно облагородить внешний вид цоколя, можно применить технологию утепления с использованием сыпучих материалов, совместно с цокольными термопанелями.
Алгоритм такого вида утепления следующий:
- Подготавливается траншея глубиной чуть ниже опорной подушки свай и шириной от 0.5 до 1 метра.
- Делается песчаная отсыпка.
- Траншея заполняется утеплителем, немного не доходя уровня земли, достаточно 5-10 см.
- Устанавливаются термопанели, их необходимо немного углубить в сыпучий утеплитель и закрепить при помощи дюбелей.
- Заливается отмостка.
Утепление свайного фундамента с промежуточным ростверком
Утепление такого вида фундамента, лучше всего проводить при помощи термопанелей, так как не требуется значительно углублять утеплитель в почву. Смонтировать термопанели можно как непосредственно на поверхность фундамента, так и на заранее подготовленную обрешётку.
Утепление цоколя свайно винтового фундамента с высоким ростверком
Свайно-винтовой фундамент с высоким ростверком является самым распространенным фундаментом такого вида. В зависимости от конструкции, ростверк может находиться на различной высоте. При этом защитить и утеплить пространство, находящееся под домом просто необходимо. Для этого применяется технология создание фальш цоколя.
Такой цоколь может быть изготовлен из кирпичной кладки, либо при помощи деревянного каркаса, на который монтируется утеплитель.
Фальш цоколь из кирпича
Организация такого цоколя для дома на свайно-винтовом фундаменте, является не самым популярным способом решения проблемы.
Во-первых, кирпичная кладка получается достаточно дорогой, ввиду того что необходимо использовать облицовочный кирпич, цемент, щебень и песок для устройства подушки.
Если сэкономить на кирпиче и использовать более дешевый, то после придется тратиться на наружную отделку. Во-вторых, чтобы скрыть сваи, нужно выносить кирпичную кладку так, чтобы они оставались внутри, что не всегда возможно сделать.
Сам процесс выглядит следующим образом:
- Подготавливается траншея под обустройство песчаной подушки, её глубина в среднем составляет около 20 см.
- Засыпается и трамбуется щебень, затем песок.
[stextbox id=»3_na_zam»]Совет: для лучшего уплотнения песчаной подушки, её можно обильно пролить водой и дать высохнуть перед тем, как начинать кладку.[/stextbox]
- Укладывается кирпич. Кладка используется со смещением в полкирпича, т. е. стандартная.
После того как кладка готова, её необходимо утеплить со внутренней стороны.
Для этого удобнее использовать листовые утеплители. Это может быть пенопласт, экструдированный пенополистирол или аналоги. Утепление при помощи керамзита, потребует дополнительных затрат на установку опалубку. Один из лучших вариантов, это нанести со внутренней стороны такого цоколя пенополиуретан, он надежно защитит конструкцию от проникновения холода.
Утепление цоколя свайного фундамента
Панельный цоколь или его еще можно назвать каркасным, что гораздо полнее отразит его суть, изготавливается по следующей схеме:
- Делается двойная обвязка всех свай с наружной стороны. При большой высоте нахождения ростверка, количество витков можно увеличить. Обвязка может быть как металлической, так и деревянной. Металлическую, как правило, закрепляют на сварку, это самый популярный способ, что касается деревянной, то можно приварить на сваи направляющие уголки и закрепить обвязку при помощи саморезов по дереву. Второй вариант, это использовать металлические хомуты.
- На следующем этапе можно монтировать термопанели, либо листовой утеплитель. Если планируется утеплять цоколь при помощи напыления пенополиуретана, то обвязку необходимо зашить тесом, после чего провести напыление утеплителя с обоих сторон.
При использовании для создания цоколя не утепленных панелей, с внутренней стороны его можно засыпать грунтом, но лучше для этих целей использовать керамзит. При этом не стоит забывать о гидроизоляции ростверка.
Преимущества панельного цоколя очевидны, это простота конструкции, скорость монтажа, большое количество вариантов утепления как снаружи, так и изнутри.
Если планируется самостоятельное изготовление фальш-цоколя, потребуется иметь следующие инструменты и навыки работы с ними:
- сварочный аппарат для приваривания креплений к сваям;
- «болгарку» для разрезания металлических уголков;
- дрель для сверления уголков;
- шуруповерт для монтажа саморезов, которыми крепится утеплитель;
- уровень строительный для выравнивания обвязки по горизонту;
- бензопила для распила деревянной обвязки.
Выводы
Свайно-винтовой фундамент с высоким ростверком популярен ввиду своей невысокой стоимости и высокой практичности. Его минус, это продуваемое подпольное пространство.
Для защиты дома от проникновения холода и просто для придания ему красоты, применяется технология создания фальш-цоколя. Сделать его можно при помощи утепленной кирпичной кладки, но лучше применить технологию утепленного панельного цоколя. По сравнению с кирпичной кладкой, панельный цоколь гораздо дешевле и эффективнее.
Полезное видео
Как закрыть цоколь свайного фундамента кирпичом:
Утепление свайного фундамента самостоятельно
29 Декабрь 2018 Стройэксперт Главная страница » Фундамент » Винтовые сваи Просмотров: 5053
Утепление фундамента на винтовых сваях
Особенностью свайно-винтового фундамента является образование свободного не отапливаемого пространства между полом и поверхностью земли.
Следовательно, возникает необходимость выполнить теплоизоляцию цоколя, которая может быть выполнена разными способами и материалами.
- Необходимость утепления свайно-винтового фундамента
- Материалы для утепления винтового фундамента
- Утепление винтового фундамента своими руками
- Утепленный цоколь из кирпича
- Утепление винтового фундамента с помощью декоративных панелей
- Гидроизоляция свай
- Изготовление отмостки
- Изготовление обрешетки
- Утепление
- Установка декоративных панелей
Необходимость утепления свайно-винтового фундамента
Выполнять теплоизоляцию винтового основания нужно делать обязательно, для этого существует ряд веских причин:
- Во-первых, пол в доме будет более теплым.
- Во-вторых, проходящие под полом коммуникации будут защищены от замерзания.
- В-третьих, забирка предотвратит попадание осадков под строение.
- В-четвертых, деревянный дом с обустроенным цоколем имеет более привлекательный и завершенный внешний вид.
Также советуем вам почитать про технологию утепления фундамента пеноплексом.
к оглавлению ↑
Материалы для утепления винтового фундамента
Выполнить теплоизоляцию фундамента на винтовых сваях вполне можно своими руками, главное правильно выбрать материал. Благодаря большому ассортименту товаров для теплоизоляции проблем с выбором утеплителя для цоколя не должно возникать.
Из всего разнообразия теплоизоляционных материалов для защиты винтового фундамента рекомендуется выбирать следующие варианты:
- Жидкий пенополиуретан. Для использования этого материала необходимо создать обрешетку, расположив доски очень близко, чтобы не образовались зазоры. Теплоизоляция наносится методом распыления из баллонов с помощью специального оборудования. При застывании пены на поверхности образуется сплошное покрытие, не образующее мостиков холода.
- Экструдированный пенополистирол. Материал характеризуется высокими теплоизоляционными свойствами, хорошей устойчивостью к влаге и приемлемой стоимостью. Сочетание таких характеристик дает большое преимущество ЭППС перед другими вариантами теплоизоляционных материалов. Крепление утеплителя может выполняться на разреженную обрешетку или сплошное основание.
- Фасадные термопанели. Этот вариант можно назвать самым выгодным из всех современных материалов, которые можно использовать для утепления винтового фундамента деревянного дома. Преимущество термопанелей заключается в комбинации теплоизоляционного и отделочного материала, однако в связи с этим повышается стоимость такого вида утепления.
- Блоки вспененного стекла.
- Кирпичная кладка является одним из эффективных и одновременно дорогостоящих вариантов (читайте подробнее про фундамент из кирпича). Если выполнять кладку из обычного кирпича, то потребуется дополнительная облицовка цоколя. Использование облицовочного кирпича позволяет избежать этапа отделки и немного сократить расходы. Однако следует понимать, что свайный фундамент чаще всего возводится на слабых неустойчивых грунтах, которые могут стать причиной разрушения кирпичной кладки.
Теплоизоляция наносится методом распыления из баллонов с помощью специального оборудования. При застывании пены на поверхности образуется сплошное покрытие, не образующее мостиков холода.
Если выполнять кладку из обычного кирпича, то потребуется дополнительная облицовка цоколя. Использование облицовочного кирпича позволяет избежать этапа отделки и немного сократить расходы. Однако следует понимать, что свайный фундамент чаще всего возводится на слабых неустойчивых грунтах, которые могут стать причиной разрушения кирпичной кладки.Материалы для утепления фундамента
Не рекомендуется использовать для теплоизоляции винтового фундамента деревянного дома пенопласт. Структура материала способствует накоплению влаги между стирольными шариками, которая при замерзании оказывает высокое давление на частички материала. Это становится причиной разрушения пенопласта при низкой температуре воздуха.
к оглавлению ↑
Утепление винтового фундамента своими руками
Технология теплоизоляции винтового фундамента деревянного дома зависит от выбранного утеплителя, поэтому следует рассмотреть несколько вариантов. Если вы хотите разобраться в этом вопросе, то изучите наш материал на тему: как сделать фундамент на винтовых сваях.
к оглавлению ↑
Утепленный цоколь из кирпича
Такой вариант теплоизоляции винтового фундамента является самым трудоемким, хотя в этом случае получается максимально надежная и долговечная конструкция (узнайте больше про утепление цоколя фундамента).
Технология утепления выглядит следующим образом:
- Под ростверком по периметру деревянного дома роют траншею шириной немного больше размера кирпича и глубиной до 30 см. Дно траншеи уплотняют и заливают бетонным раствором (ранее мы уже рассматривали пропорции бетона для фундамента в ведрах). Дополнительно, для усиления основания, можно уложить несколько прутьев арматуры диметром 10-12 мм. Конструкцию оставляют до полного затвердевания бетона. В результате получается своеобразный фундамент для цоколя из кирпича.
- После набора бетоном необходимой прочности приступают к укладке кирпича. Строительство кирпичного цоколя проводится небольшими участками. В этом случае можно дополнительно выполнить утепление внутренней стенки цоколя.
- Завершающим этапом является декоративная отделка кирпичного цоколя. Для этой цели могут использоваться различные материалы, которые одновременно украшают и защищают свободное пространство между опорами винтового фундамента.
Утепление цоколя
к оглавлению ↑Утепление винтового фундамента с помощью декоративных панелей
Монтировать панели намного легче, чем делать кладку из кирпича, однако, не смотря на простую работу, правильное обустройство позволяет получить надежную и долговечную конструкцию. Перед началом работ полезно будет почитать, как выполнять облицовку цоколя дома.
Теплоизоляция винтового фундамента деревянного дома с использованием декоративных панелей выполняется по определенной схеме:
к оглавлению ↑
Гидроизоляция свай
На первом этапе выполняется гидроизоляция винтовых опор фундамента.
Независимо от материала изготовления все сваи нуждаются в защите, в частности речь идет о защите от агрессивного воздействия влаги. Для металлических винтовых свай используется специальная грунтовка или битумная мастика, в любом случае защитное средство наносится на все открытые участки конструкции. Гидроизоляционный слой должен полностью просохнуть, для этого достаточно выждать около недели.
к оглавлению ↑
Изготовление отмостки
Дальнейшие действия подразумевают изготовление отмостки по периметру деревянного дома (узнайте больше информации о том, как правильно сделать отмостку). В этом случае фальш-цоколь нижней частью будет касаться отмостки, а не промерзающего грунта. Обустройство отмостки выполняется следующим образом:
- По периметру строения вынимают грунт на глубину 0,4 метра, ширина углубления может достигать 1 метра.
- На дно траншеи насыпают слой песка высотой примерно 0,2 метра и тщательно его утрамбовывают.
- Следующим слоем выступает щебень, его высота может составлять около 5 см. Щебень также хорошо разравнивают и утрамбовывают.
- Далее укладывают гидроизоляционный материал и теплоизоляцию.
- По внешнему краю отмостки обустраивают дренаж.
- Работы с этой конструкцией продолжатся после утепления цокольной части фундамента.
к оглавлению ↑
Изготовление обрешетки
Далее необходимо создать несущую конструкцию, на которую в дальнейшем будет крепиться декоративная панель. Для этого к стволам винтовых опор приваривают металлические направляющие, которые предварительно защищают от влаги. Количество профилей зависит от высоты винтового фундамента, но в большинстве случаев их число ограничивается тремя штуками. В качестве направляющих каркаса можно использовать деревянные бруски, предварительно обработанные антисептическими составами.
Для крепления деревянных элементов к сваям приваривают металлические пластины с отверстиями для болтов.
Обрешетка для винтового фундамента
к оглавлению ↑
Утепление
На следующем этапе по периметру каркаса делают небольшую канавку, вынимая грунт примерно на 10 см. Полученное углубление больше половины засыпают керамзитовым песком, низкая теплопроводность которого не допустит промерзание навесной конструкции в холодное время года.
Далее устанавливают и фиксируют плиты подходящего теплоизоляционного материала. Чаще всего потребитель отдает предпочтение пеноплексу или экструдированному пенополистиролу. Толщина утеплителя подбирается с тем учетом, чтобы материал не выступал за пределы ростверка. В противном случае крепление декоративной панели может вызвать определенные сложности. Монтаж теплоизоляционного слоя зависит от вида утеплителя.
Теперь необходимо залить отмостку бетонной смесью и дождаться ее полного застывания.
к оглавлению ↑
Установка декоративных панелей
На следующем этапе выполняется монтаж декоративной панели.
Ее верхний край следует приклеивать к ростверку, используя специальный клеевой состав для надежной фиксации. Нижняя часть должна погружаться в канавку со слоем керамзитового песка.
В готовой забирке винтового фундамента деревянного дома в обязательном порядке делают вентиляционные отверстия, которые обеспечат соответствующий уровень влажности в пространстве под домом на винтовом фундаменте. В этом случае снижается риск образования плесени и гнили, следовательно, увеличивается срок эксплуатации всего строения.
Не стоит забывать о дополнительных элементах конструкции, поэтому в завершении выполняют монтаж отливов и уголков.
Декоративные панели на фундамент
Процесс утепления винтового фундамента деревянного дома не представляет особой сложности. Главное условие – соблюдение рекомендаций опытных строителей. При правильном монтаже каркаса и расположении теплоизоляционного материала можно самостоятельно сделать надежную и долговечную конструкцию.
Метки: Винтовые сваи
Коммерческие винтовые сваи в Миннесоте и Висконсине
Главная»Коммерческие решения»Винтовые сваи
Микросваи, винтовые сваи и винтовые сваи в Миннесоте и Висконсине
Винтовые сваи представляют собой стальную фундаментную систему заводского изготовления, состоящую из центрального ствола с одной или несколькими спиралевидными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции.
Удлинительные валы с дополнительными винтовыми лопастями или без них используются для удлинения сваи до подходящих несущих грунтов и достижения расчетной глубины и грузоподъемности. Кронштейны используются на вершинах свай для крепления к конструкциям как при новом строительстве, так и при модернизации. Винтовые сваи продвигают (ввинчивают) в землю с приложением крутящего момента.
Термины винтовые сваи, винтовые сваи, винтовые сваи, винтовые анкеры, винтовые сваи и винтовые анкеры часто используются спецификаторами как синонимы. Однако термин «пирс» чаще относится к винтовой свае, нагруженной осевым сжатием, а термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.
Особенности конструкции
Винтовые сваи спроектированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Спиральные лопасти обычно располагаются на расстоянии трех диаметров друг от друга вдоль ствола сваи, чтобы одно лезвие не создавало значительной нагрузки на несущий грунт соседнего лезвия.
Значительное влияние напряжения ограничивается «утолщением» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра ствола сваи в поперечном направлении. Таким образом, каждое винтовое лезвие действует независимо, опираясь на ствол сваи.
Несколько свай должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров наибольшей спиральной лопасти (ICC-ES AC358). Верхушки свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Для натяжения самая верхняя спиральная лопасть должна быть установлена на глубину не менее двенадцати (12) диаметров ниже поверхности земли (ICC-ES AC358).
Опорные конструкции Модель 287 Спиральная свайная система
Технические характеристики
| Характеристики кронштейна
|
Д.) = 2,875 дюйма
), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм
(мин.).
).— Посмотреть нашу систему винтовых свай Документ с техническими характеристиками продукта —
Опорные конструкции Модель 288 Спиральная свайная система
Технические характеристики
| Характеристики кронштейна
|
).— Посмотреть наш Брошюра о продукте и технические характеристики винтовых свай документ —
Опорные конструкции Модель 349 Спиральная свайная система
Технические характеристики
| Характеристики кронштейна
|
— Посмотреть нашу спиральную систему свай характеристики продукта документ —
Опорные конструкции Спиральная свайная система модели 350
Технические характеристики
| Характеристики кронштейна
|
Д.) = 3,5 дюйма
).— Посмотреть нашу систему винтовых свай Документ с техническими характеристиками продукта —
Опорные конструкции Модель 450 Спиральная свайная система
Технические характеристики
| Характеристики кронштейна
|
Д.) = 4,5 дюйма
), предел прочности на растяжение = 58 тысяч фунтов на квадратный дюйм
(мин.).
).— Посмотреть нашу систему винтовых свай Документ с техническими характеристиками продукта —
| Сводная информация о грузоподъемности винтовых свай | |||||
|---|---|---|---|---|---|
Максимально допустимая грузоподъемность механического вала (3,5) | |||||
Коэффициент корреляции крутящего момента по умолчанию (6) K т (фут -1 ) | Максимальный крутящий момент при установке (фут-фунт) | Максимальный предельный крутящий момент, коррелирующий с емкостью почвы (6,7) Q u = K t X T (тыс.  фунтов) | Осевое сжатие (тыс. фунтов) | Осевое растяжение (тыс.фунтов) | |
ХА150 | 10 | 6 500 | 65,0 (8) | 26,5 (1,8) | 26,5 (1) |
ХА175 | 10 | 10 000 | 100,0 (8) | 65,7 (8) | 53,0 (1) |
HP287 | 9 | 5 600 | 50,4 | 46,4 (4) | 23,6 (2) |
HP288 | 9 | 7 900 | 71,1 | 65,4 (4) | 34,1 (2) |
HP350 | 7 | 16 000 | 112,0 | 107,8 (4) | 62,5 (5) |
- В соответствии с допустимой пропускной способностью AISC одинарного Ø3/4″ (HA150) или (2)
Ø3/4″ (HA175) Болты класса 8 с двойным срезом.
- Регулируется подшипником в отверстиях под болты.
- Мощности включают запланированную потерю толщины стали из-за коррозия черной стали без покрытия. Плановые потери толщины составляют сроком на 50 лет и соответствуют ICC-ES AC358.
- Допустимые мощности сжатия основаны на непрерывном поперечном удержание грунта в грунтах с числом ударов SPT ≥ 4.Сваи с открытые незакрепленные секции или сваи, помещенные в более слабые или жидкие грунты должны оцениваться в каждом конкретном случае инженером проекта.
- Указанные механические нагрузки относятся только к валу. Система мощности также не должны превышать установленный крутящий момент. емкости или перечисленных в соответствующих таблицах емкости кронштейна.
- Перечисленные коэффициенты Kt по умолчанию являются общепринятыми отраслевыми стандартами.
Они, как правило, консервативны и соответствуют перечисленным
в ICC-ES AC358. Коэффициенты K t для конкретного участка могут быть определены для
данный проект с полномасштабным нагрузочным тестированием.
- Указанная емкость грунта является предельным значением при максимальной установке. крутящий момент. Допустимые значения емкости грунта получают путем деления предельные значения по соответствующему коэффициенту запаса (FOS). ФОС это чаще всего принимается равным 2,0, хотя может быть выше или ниже FOS. рассматривается на усмотрение проектировщика винтовой сваи или как продиктовано требованиями местного кодекса.
- Квадратные ствольные сваи могут быть рассмотрены для применения на сжатие в профили почвы, обеспечивающие достаточную непрерывную боковую поддержку; например, в почвах с количеством ударов SPT ≥ 10. Даже в этих более высоких условия прочности грунта, следует учитывать анализ потери устойчивости, с учетом разрывов и потенциальных эксцентриситетов созданные соединителями
Коэффициенты K t для конкретного участка могут быть определены для
данный проект с полномасштабным нагрузочным тестированием.— Посмотреть нашу систему винтовых свай Документ с техническими характеристиками продукта —
Определение несущей способности
Предельную несущую способность винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности: 99 )]
| Где: |
|
Параметры полного напряжения следует использовать для кратковременных и нестационарных нагрузок, а параметры эффективного напряжения следует использовать для долговременных приложений с постоянной нагрузкой.
Коэффициент безопасности, равный 2, обычно используется для определения допустимой несущей способности грунта, особенно если крутящий момент контролируется во время установки винтовой сваи.
Как и в случае с другими вариантами глубокого фундамента, при проектировании винтового свайного фундамента необходимо учитывать множество факторов. Компания Supportworks рекомендует, чтобы проектирование винтовых свай выполнял опытный инженер-геотехник или другой квалифицированный специалист.
Другим хорошо задокументированным и общепринятым методом оценки несущей способности винтовой сваи является корреляция с крутящим моментом при установке. Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.
Q u = КТ
| Где: |
|
Отношение мощности к крутящему моменту не является постоянным и зависит от состояния грунта и размера ствола сваи.
Нагрузочные испытания с использованием предлагаемой конфигурации винтовой сваи и винтовой лопасти — лучший способ определить значения K для конкретного проекта. Тем не менее, ICC-ES AC358 предоставляет значения K по умолчанию для различных диаметров ствола сваи, которые можно использовать консервативно для большинства грунтовых условий. Значение по умолчанию для спиральной свайной системы модели 288 (диаметр 2 7/8 дюйма) составляет K = 9 футов-1.
Узнать цену? Получите бесплатную оценку без каких-либо обязательств.
Спиральные сваи, установленные экспертами для фундамента в Нью-Джерси
Спиральные сваи для фундамента в Нью-Джерси
Проживая в прибрежной зоне, например в Нью-Джерси, вы можете защитить себя от потенциального наводнения, повреждения водой, разрушения конструкций и многие другие структурные угрозы. Отличный способ свести к нулю свои шансы испытать эти неудобства — возвести дом на фундаменте из винтовых свай.
Это означает использование винтовых свай для физического поднятия дома во избежание новых структурных повреждений.
Сваи обеспечивают глубокую устойчивость фундамента, что имеет много преимуществ по сравнению с традиционными методами, например, менее инвазивно и проще в установке. И из-за их истинной спиральной формы после установки, как правило, не остается пролитой жидкости. Мы рекомендуем вам продолжить чтение о винтовых сваях и о том, как они могут помочь вам сохранить здоровый и прочный фундамент.
Если вы уже выбрали нашу услугу глубокого фундамента с винтовыми сваями, позвоните или закажите оценку у наших специалистов по глубокому фундаменту!
Звоните сейчас!
Получить смету проекта
Что такое винтовые сваи и чем они отличаются от винтовых свай?
Спиральные сваи представляют собой еще одну форму шахты глубокого фундамента, в которой используются винтовые опорные плиты для распределения веса глубже в землю, часто там, где лучше почва или коренная порода. Спиральные сваи и опоры представляют собой винтовые анкеры, используемые для стабилизации, когда традиционных фундаментных анкеров недостаточно.
Винтовая свая представляет собой круглый стержень, обычно сделанный из стали или бетона, с пластинами в форме спирали, прикрепленными к нижней части, которые могут передавать напряжение или давление в почву. Обычно мы устанавливаем винтовые сваи с помощью гидравлического двигателя и экскаватора или крана. Его также можно завинтить с помощью поворотных гидравлических приспособлений, поэтому и другие названия, например, винтовая свая.
Винтовая опора работает аналогично, но имеет спиралевидные пластины, которые более надежно закрепляют ее в земле для дополнительной устойчивости. Винтовые сваи и винтовые опоры позволяют быстро и с минимальными затратами добиться невероятной прочности и устойчивости.
Как работают винтовые сваи и каковы варианты их использования?
Спиральные сваи представляют собой решение для фундамента глубокого заложения в различных ситуациях. Как предполагает их тезка, винтовые сваи работают путем ввинчивания глубоко в почву выдвижного стального вала с лопастями или «спиралями» вдоль него.
Это помогает передавать строительные нагрузки от существующих конструкций глубоко под землю, обеспечивая прочную и надежную поддержку.
В дополнение к этой основной функции, они также используются для защиты от поступающих сил, например, создаваемых ветром, водой и сейсмической активностью. Благодаря практически полному отсутствию шума и вибрации при установке, а также низким затратам времени и труда, винтовые сваи становятся популярными для многих проектов гражданского строительства и строительства по всему миру.
Здесь мы перечислили различные области применения, в которых мы используем винтовые сваи:
- Несущие конструкции фундамента, такие как мосты, террасы, крыльца и дома
- Глубокая стабилизация грунта на склонах или насыпях
- Фундамент подпорной стены
- Анкеровка для опор инженерных сетей
- Временная опора для фундамента
- Фундамент под реконструкцию и пристройку.
Что выбрать: спиральную сваю или спиральную опору
Как специалисты по строительству в нашей отрасли, мы имеем большой опыт ремонта системных фундаментов глубокого заложения с использованием винтовых свай/опор .
Эти опоры быстро завоевали популярность как доступная альтернатива традиционному ремонту деревянных/вбивных свай. Однако узнать, какой план подходит для вашей собственности, может быть легко, если вы хорошо разбираетесь в системах глубокого и мелкого фундамента.
Спиральные сваи более универсальны в установке и могут быть установлены в гораздо более тесных местах с ограниченным доступом, чем фундаменты других типов. С другой стороны, спиральные сваи обеспечивают превосходную производительность, потому что они имеют спиральные пластины по всей длине, а не только несколько пластин внизу, как спиральные сваи.
Винтовые сваи часто используются в фундаментных системах глубокого заложения для обеспечения опорных точек для таких конструкций, как настилы, веранды и подпорные стены. Спиральные сваи обычно используются в системах неглубокого фундамента, когда грунт сам по себе не может выдержать вес здания. Винтовые сваи и пирсы отлично подходят для стабилизации и ремонта. Тем не менее, важно учитывать конкретные условия вашей работы и выбирать правильное решение для фундамента.
Позвоните нам сегодня, чтобы рассчитать стоимость, если вы рассматриваете винтовую сваю или опору для своего проекта! Мы будем рады помочь вам выбрать лучшую систему для ваших нужд!
Звоните сейчас!
Комплексная смета проекта
Как работает винтовой подъем дома?

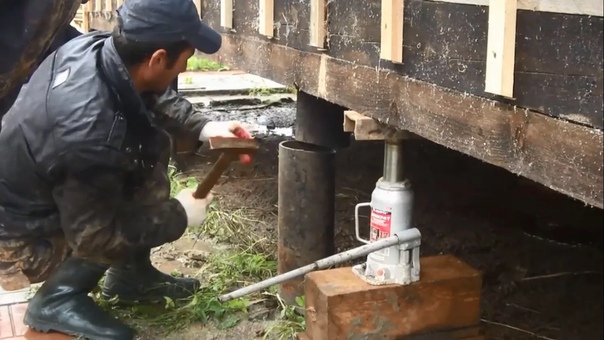

Процесс начинается с земляных работ по периметру здания или в месте, необходимом для подъема. Следующим шагом является установка стальных балок, соединенных с фундаментом здания скобами и домкратами. Эти стальные балки будут поддерживать вес конструкции при подъеме. Как только здание закреплено, гидравлические домкраты медленно и равномерно поднимают дом примерно на два фута от земли. Домкраты остаются на месте, пока строится новый фундамент.
Новый фундамент состоит из спиральных свай, забитых в землю на глубину, которая выдержит вес поднимаемой конструкции. Лицензированный инженер определит количество винтовых свай и их размер в зависимости от важности вашего дома и состояния почвы.
После установки винтовых свай они крепятся к стальным балкам скобами, а затем затягиваются. Наконец, мы убираем гидравлические домкраты и опускаем ваш дом на новый фундамент.
Почему винтовые опоры/сваи по сравнению с другими вариантами?
В то время как мы в основном используем более дешевые и более ограниченные варианты поддержки, такие как толкающая опора, в более тяжелых строительных проектах. Однако винтовые сваи обладают уникальной универсальностью благодаря своей способности использоваться в системах сжатия и растяжения. Поэтому они используются с широким спектром легких и тяжелых жилых, коммерческих и промышленных конструкций.
Это техническое решение обладает уникальными преимуществами быстрой всепогодной установки, возможности мгновенной загрузки и отсутствия вибрации. Hale Built Group имеет большой опыт установки винтовых свай в различных условиях, в том числе в замкнутых пространствах и на площадках с низкими потолками.
Позвоните нам сегодня, чтобы узнать, как мы можем помочь с вашим проектом винтовой опоры.
Звоните сейчас!
Получить оценку
Когда следует рассматривать винтовые сваи/причалы?
Спиральные опоры идеально подходят, если вы заметили, что форма и структура их стен или полов повреждены. Эти повреждения могут включать, но не ограничиваться:
| Трещины в стенах |
| Трещины в полу |
| Проседание или смещение полов |
| Трудно открываемые двери и окна |
| Повреждение труб |
| Повреждение конструкции или фундамента |
Установка сваи/столба с минимальным грунтом Нарушение
При установке винтовой опоры/сваи мы используем только небольшое отверстие (диаметром 12 дюймов или менее) во время земляных работ. Это отличается от других методов ремонта, которые требуют обширных земляных работ (часто размером с фундамент дома).
Небольшая площадь раскопок винтовых опор / свай приводит к небольшому нарушению почвы и обычно может быть завершена без ущерба для ландшафта. Процесс установки также намного тише, чем другие методы свай.
Как узнать, есть ли на участке несущий грунт?
Первый шаг — обратиться к специалисту для осмотра вашего дома, его фундамента и поддерживающего грунта. Мы предлагаем консультацию с экспертами Hale Built Group, чтобы оценить вашу собственность и определить лучшее решение. Затем один из наших сертифицированных инженеров посетит ваш дом или предприятие и тщательно проанализирует фундамент.
Мы учитываем возраст здания, тип конструкции, любые недавние пристройки или ремонтные работы, а также местоположение собственности. После сбора этой информации мы тестируем землю вокруг фундамента вашего дома, чтобы определить, может ли почва выдержать вес конструкции; и, если нет, какой тип опорной системы лучше всего подходит для вашего проекта.
Преимущества и недостатки винтовой сваи/пирса
Действительно, как винтовые сваи, так и винтовые сваи часто являются предпочтительным выбором для большинства фундаментов.
Он популярен из-за быстрого времени установки, универсальности несущей способности и применимости внутри и вне дома.
Тем не менее, они не приходят без своих запретов.
Поскольку сваи вбиваются в грунт, нижележащие слои должны быть достаточно плотными, чтобы выдержать общий вес нагрузки, которую они несут. Также требуется достаточное пространство для правильной установки винтовой системы.
К счастью, винтовые сваи гораздо более гибкие, чем толкающие сваи, поскольку позволяют сломать фундамент, стоимость установки и возможность повторного использования. Вы правильно прочитали; опоры можно переместить в другую секцию фундамента и использовать повторно, чтобы сэкономить время и деньги!
Свяжитесь с нашими профессиональными установщиками сегодня!
Когда вы выбираете Hale Built Group для установки винтовых свай, вы не просто получаете надежный и качественный сервис. Вы также получите выгоду от наших индивидуальных решений, соответствующих различным требованиям вашего проекта.
