По завершению устройства гидроизоляции и утепления специалисты нашей Строительной Компании выполняют обратную засыпку «в пазух». Обратная засыпка выполняется в соответствии с проектным решением и производится обычно песком средней крупности с послойным трамбованием виброплитой и проливом водой. Эту операцию мы всегда выполняем вручную, осторожно, чтобы не повредить гидроизоляцию и/или утепление стен фундамента. Возможно применение защиты гидроизоляции дренажной мембраной (при выполнении дренажа).

Какой ленточный фундамент легче построить

Что общего у Волховской гидроэлектростанции, Останкинской башни и Московского метро? Самые важные конструкции в них возвели из железобетона. И возраст их — от 50 до 90 лет, а стоят, как будто построили их совсем недавно. Если вы знаете об этом, сложно выбрать какой-то другой материал для фундамента собственного дома или дачи “на века”, хотя варианты есть. Главное — выбирайте то, что подходит в вашем конкретном случае. А мы расскажем здесь не только о том, каким может быть ленточный фундамент, но и о том, как возвести основание-ленту из железобетона двумя способами.

Ленточный фундамент имеет форму замкнутой, реже — прерывистой ленты, которая повторяет контур всех будущих несущих стен и опорных элементов строения. Чтобы возвести ленточное основание, используют три технологии:

• монолитный фундамент
• фундамент смешанного типа
• сборный фундамент

Как выглядит ленточный фундамент

Монолитный ленточный фундамент — конструкция из бетона и арматурного каркаса, который этим бетоном заливают. Монолитное основание прочнее всех остальных, и движение почв и грунтов сказывается на его надежности не так губительно. Но эта технология применима только в теплое время года и в сухую погоду. К тому же бетон долго сохнет, что удлиняет сроки строительства.

К частично монолитным фундаментам, или к смешанному типу, можно отнести все те, что возводят из разных материалов — камня, кирпича, песка или грунта, но все равно укрепляют потом бетонным или цементным раствором. Или вообще не используют бетон и цемент, а просто кладут камень на утрамбованную песчаную подушку. Вариантов много, располагаем их в порядке убывания прочности:

• бутобетонный фундамент, когда каркас складывают из бутового камня, а потом заливают бетоном
• кирпичный фундамент, когда стены ленты кладут из кирпича на цементном растворе
• бутовый фундамент, когда кладут бут (крупный природный камень диаметром 20-25 см) и скрепляют его цементным раствором. Или обходятся без раствора, если позволяет грунт
• каменный фундамент на песчаной подушке, где используют бут, кирпич, мелкий природный камень. На дно траншеи насыпают и тщательно утрамбовывают песок, заливая водой каждые 10 см песчаного слоя. Высота песчаной подушки может составлять до половины высоты фундамента. На подготовленный песок кладут камень
• грунтоцементный фундамент, когда грунт смешивают с цементным раствором в бетономешалке
• песчаный фундамент, где основание устраивают из нескольких слоев. Сначала засыпают и утрамбовывают с водой песок, потом кладут и так же утрамбовывают щебень или кирпичные обломки, и сверху укладывают кирпич в 2-3 ряда.

Сборный ленточный фундамент сооружают из готовых бетонных блоков, укрепленных арматурой. Заводы ЖБИ производят блоки двух видов — блоки-подушки, чтобы устроить подошву фундамента, и стеновые фундаментные блоки (ФБС).

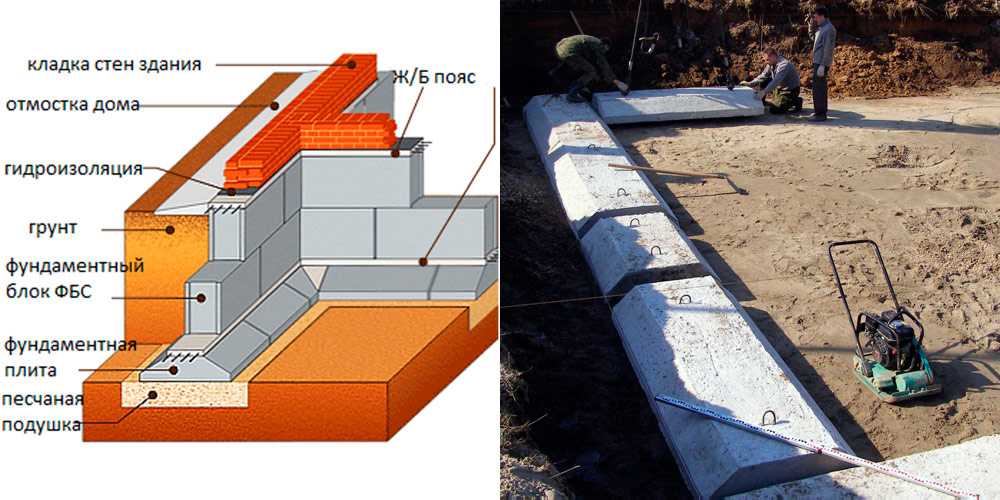

Как выглядит сборный ленточный фундамент

Для постройки 2-3 этажного дома или коттеджа с кирпичными, блочными или бетонными стенами и подвалом, вам придется выбирать между кирпичным, каменным, монолитным или сборным блочным фундаментом.

Ленточный фундамент из кирпича, а тем более из камня вам стоит рассматривать только в том случае, если вы строите на твердом, сухом и устойчивом грунте, и подземные воды залегают на вашем участке глубоко.

Кирпич для фундамента

Важно помнить: чтобы возвести кирпичный фундамент-ленту, вам понадобится полнотелый керамический кирпич. Другие виды кирпича для оснований использовать нельзя. Выбирайте кирпич с учетом показателей нагрузки на 1 кв.см (М), водопоглощения в % и морозостойкости, или количества циклов заморозки-разморозки (F).

Фундамент строят из кирпича с нагрузкой в диапазоне от 150 до 300, водопоглощением от 6 до 16% и морозоустойчивостью от 35 до 100. Кроме того, потребуется утеплитель, гидроизоляция, материалы для армирования, цементный раствор и инструменты. Учтите, что процесс кладки основания потребует времени: один человек без специальной подготовки способен класть не больше 1 кубометра кирпича, или 400 штук в день.

Если вы хотите построить деревянный или каркасно-щитовой дом, чтобы в нем жить, обратите внимание на монолитный, бутобетонный или каменный фундамент на растворе. Чем более влажная почва и выше уровень залегания грунтовых вод, и чем нестабильней грунт — тем более прочный фундамент потребуется вашему дому.

Грунтоцементный, песчаный фундамент или каменное основание на песчаной подушке можно использовать только если вы строите на стабильном сухом грунте хозпостройку: сарай, баню. Сооружение должно быть построено из легких материалов и иметь не больше одного этажа. Если вы хотите пристроить что-то к дому, имеет смысл делать точно такое же основание и у новой постройки.

В случае, если вы строите большой жилой дом или коттедж на неоднородных грунтах, на участке есть перепады высоты, а подземные воды залегают относительно неглубоко, железобетонный фундамент с правильно устроенной дренажной системой и гидроизоляцией будет правильным выбором. То есть выбирать придется между технологией — заливать фундамент прямо на участке или привозить и укладывать готовые блоки.

Расскажем вкратце об этапах возведения ленточного фундамента.

• Разметить участок. Вам понадобится эскиз, который вы перенесете на местность. Начните с первой точки — края фасадной стены, вбейте там металлический прут. Постройте из этой точки прямой угол. Самый простой способ — вспомнить правило геометрии, позабытое еще в школе: квадрат суммы длин сторон катетов прямоугольного треугольника равен квадрату гипотенузы. Катеты — стороны, примыкающие к прямому углу, гипотенуза — третья сторона, находящаяся напротив прямого угла.

Схема разметки фундамента

Например, при длине катетов 3 метра и 4 метра длина гипотенузы равна 5 м. В одну сторону отложите отрезок в три метра, в другую — 4 метра, зафиксируйте на веревке концы отрезков и измерьте кратчайший путь между ними. Регулируйте, пока этот путь не достигнет 5 м.

Чтобы найти вторую и третью точки фундамента, отложите длины стен от прямого угла по заданным траекториям. После этого с помощью знакомого правила найдите четвертую точку и проверьте углы, длины сторон и диагонали. В правильно выполненном прямоугольном или квадратном контуре диагонали равны. Наметьте также внутренний контур фундамента. Проверьте диагонали обоих контуров и соответствие внутренних углов наружным.

Котлован для ленточного фундамента

• Земляные работы. Копать траншею или котлован для фундамента можно как вручную, так и экскаватором, строго по разметке. Важно придерживаться установленной глубины, размеченных углов и вертикальных осей. Последний слой земли в 20-30 см снимается вручную, лопатой, после чего грунт вам нужно будет выровнять и утрамбовать. Борта имеет смысл сделать с уклоном, если фундамент монолитный, иначе дальше сложно будет работать с каркасом, заливкой стен фундамента и их изоляцией. Определяя глубину котлована или траншеи, учитывайте высоту подушки в основании. Минимальная высота подушки по ВСН (Ведомственным строительным нормам) 29-85 в самом простом случае, если вы строите мелкозаглубленный фундамент на непучинистом грунте, составит 20 см. Максимальная толщина подушки в три раза больше ширины ленты фундамента. На дно котлована или траншеи укладывают геотекстиль, чтобы защитить подушку от влаги.

Песчаная подушка фундамента

• Устроить подушку под фундамент. Ее вы можете сделать из песка, щебня, слоя бетона — зависит от того, будет ли фундамент сборным или монолитным, от свойств грунта, а еще от наличия и уровня подземных вод. Она минимизирует осадку дома, насыпается слоями, и утрамбовывается по всей площади котлована.

Размеры подушки как минимум равны длине и ширине самой ленты, если вы строите фундамент в траншее. Если вы будете копать котлован — минимальные размеры подушки совпадают с внешним контуром фундамента. Устойчивость постройки повысится, если сделать подушку с краями, выступающими на 20-30 см за пределы контура.

Под легким хозяйственным сооружением достаточно песчаной подушки минимальной высоты. Для дома можно устроить подушку из песка и щебня, толщина каждого слоя при этом должна составлять 20-25 см.

Не заливайте песок водой, когда утрамбовываете его на дне траншеи или котлована. Это приведет к тому, что вода размоет верхние слои грунта под песком, или, еще хуже, задержится в них — устройство подушки потеряет смысл. Повысится пучинистость грунта и снизится устойчивость фундамента. Песок нужно закладывать уже увлажненным.

После того, как вы соорудите подушку, сверху ее нужно накрыть слоем гидроизоляционного материала.

Опалубка ленточного фундамента

• Следующий шаг для монолитного фундамента — установить опалубку в траншею или котлован. Опалубка — это временная или несъемная форма для заливки бетона из дерева, композитных плит, пенополистирола, металла. Опалубка должна быть герметичной, жесткой, прочной и соответствовать планируемой форме бетонного основания.

Арматурный каркас

• Смонтировать и установить арматурный каркас. Теперь все пространство вместе с каркасом внутри опалубки можно заливать бетоном. Когда бетон высохнет, снимите опалубку, если она была временной, и позаботьтесь о гидроизоляции всей конструкции.

Установка ФБС

• Для сборного фундамента следующим шагом будет доставить на участок и установить все железобетонные конструкции в подготовленный котлован с подушкой.
• После установки плит-подушек и стеновых блоков нужно герметизировать швы и стыки бетоном, а затем — защитить конструкцию от влаги специальными средствами.

Даже когда все эти действия выполнены, ваше строительство не заканчивается, а только начинается. Но фундамент можно будет считать завершенным, а это примерно треть ваших затрат на стройку, и самая капризная ее часть.

Подводя итог: плюсы блочного ленточного фундамента в том, что он монтируется за 2-3 дня, будет прочным и прослужит вам очень долго. Это отличное решение для домов с подвалом. В отличие от монолита, здесь не требуется времени на высыхание и осадку. Фундамент сразу можно нагружать и строить дальше. Монолитное основание можно заливать только в сухую теплую погоду.

Однако сборный фундамент потребует усиленной по сравнению с монолитным гидроизоляции, его прочность ниже на 30%. Вероятно, будут сложности с тем, что блоки полностью не укладываются в ленту и поэтому потребуется обрезать их, или заполнять пустоты кирпичом или щебнем, и потом заливать бетонной смесью. Вы также не сможете дополнительно укрепить такое основание арматурой. И, конечно, блоки как-то нужно доставить на участок, а потом еще установить на место. Вес одного небольшого блока с габаритами 90x60X30 см составляет около 300 кг.

Впрочем, какой бы из этих двух вариантов вы ни выбрали, оба они обещают вам и прочность, и надежность. Ленточный фундамент строят и на Урале, и в Центральной России, и в Сибири. Современные технологии и материалы и решают задачи хозяина будущего сооружения, и отлично приспосабливают постройку к природным условиям. Соблюдайте технологию и тщательно выбирайте материалы, и ваша постройка выдержит любую нагрузку.

Типы фундаментов: столбчатый, ленточный, свайный | Бетон

Столбчатые фундаменты

Столбчатые фундаменты — самый распространенный и дешевый тип фундаментов. Особенно эффективно использование столбчатых фундаментов на пучинистых грунтах глубокого промерзания. Они имеют ряд особенностей, препятствующих, в ряде случаев, их успешному использованию. Горизонтально подвижный грунт отличается недостаточной устойчивостью к опрокидыванию, поэтому во избежание поперечного сдвига требуется установить жесткий железобетонный ростверк. Ограниченно используются на слабых грунтах при строительстве зданий с тяжелыми стенами. Также при столбчатых фундаментах возникают сложности с возведением цоколя, что является сложным и трудоемким делом. 9Устройство столбчатого фундамента 0005 применяется для дома со светлыми стенами. Такой тип фундамента по трудозатратам и затратам материалов в два раза экономичнее ленточных фундаментов. Столбы строят по углам в местах пересечения стен, под ногами, под простенками и в других местах, где сосредоточена нагрузка. Поверх укладываются столбы обвязочные балки.

Ленточный фундамент

Поясом называют основания, которые сооружаются сразу под несколькими четко выраженными столбами или стенами дома. Они выполнены в виде подземных стен, состоят из железобетонных поперечных балок. Такие фундаменты для возведения домов с тяжелыми стенами. Он проложен под капитальными стенами. 9Устройство 0005 ленточного фундамента под дома теплыми погребами, подвалами, цокольными этажами или гаражами делают этот тип фундамента необходимым. Ленточные фундаменты отличаются большими объемами земляных работ, большим расходом используемых материалов, сложностью конструкции и значительным весом. Но, несмотря на это, эти фундаменты считаются самыми распространенными из-за сравнительно простой технологии. Различают ленточные фундаменты, монолитные и модульные. На дне котлована для возведения монолитного фундамента изготовлена ​​деревянная опалубка, установлены листы утеплителя, арматура, а в пространство между стенками залита бетонная опалубка. При обогреве дома с целью снижения теплопотерь в такие фундаменты закладывается утеплитель. Народные фундаменты делаются из железобетона или крупных бетонных блоков.

Плитный фундамент

Плитный фундамент заложен под квадратное здание. Это сетка или сплошная плита, которую изготавливают из железобетона или сборных поперечных балок с жесткой заделкой стыков. Построен плитный фундамент из железобетона для придания жесткости. Это становится необходимым при строительстве на сжимаемом грунте, например, насыпном или плавучем. Устройство плитного фундамента отличается большой материалоемкостью и целесообразно только при возведении малогабаритных и малогабаритных зданий или других сооружений, не требующих возведения высокого цоколя, а печку можно использовать в качестве пола. Это может быть гараж, баня и другие подобные помещения. Для зданий высшей марки применяют в виде фундамента из армированных поперечных поясов или ребристых плит.

Эти фундаменты состоят из свай, перекрытых сверху балкой, бетоном или бетонной плитой. Устройство свайного фундамента — это очень дорогой и трудоемкий в реализации процесс, поэтому в индивидуальном строительстве их применяют крайне редко. Устанавливается в тех случаях, когда требуется передать на пониженное увеличение нагрузки на грунт. Нагрузка здания в этом случае переносится на твердый грунт, расположенный на глубине. В зависимости от материала различают сваи деревянные, бетонные, железобетонные, стальные и комбинированные. По способу погружения в грунт и изготовления сваи различают сборные и набивные. В зависимости от поведения свай в грунте различают свайно-стойкие, у которых достаточно крепкие подземные и висячие сваи. Они используются, когда слишком большая глубина надежного грунта. Самыми экономичными считаются деревянные сваи, но во влажной почве они быстро гниют. Бетонные сваи дороже, но долговечны и выдерживают большие нагрузки.

Песочные подушки

Устройство фундамента на песчаных подушках желательно использовать для экономии строительных материалов, для частичной или полной замены непригодных грунтов в основании, для поднятия уровня пола от неглубокого залегания грунтовых вод. Для их строительства в ямы засыпают пласты песка, которые тщательно трамбуют и поливают водой. В пучиноопасных грунтах при промерзании не рекомендуется устройство такого фундамента без дренажа. В противном случае возможно заиление подушек, что приведет к потере первоначальных свойств.

Срок службы различных типов фундаментов

При установке фундамента важно планируемое время использования, то есть конструкция, из которой он построен. Для разных фундаментов срок службы разный. Например, лента из бетона может простоять сто пятьдесят лет, а фундамент на бетонных столбах — около пятидесяти лет. Наименьший срок службы деревянных свай — десять лет.

Виды материалов, используемых для фундаментов

В зависимости от материалов, используемых для устройства фундаментов, они бывают бутовыми, бутобетонными, бетонными и кирпичными.

Бутовские фундаменты возведения крупного каменного карьера, который подбирается по размеру и форме. Кладка производится на цементный раствор, при этом камни укладываются плотно друг к другу. Толщина бутового фундамента зависит от конструктивных соображений. Это массивный и трудоемкий из всех видов фундаментов, поэтому при строительстве жилых домов его применение не оправдано. Бутовские фундаменты рекомендуется использовать только в районах, где есть каменоломни в необходимом количестве, и это местный материал. К положительным качествам бутового фундамента можно отнести максимально возможную долговечность и прочность. Он также достаточно устойчив к грунтовым водам и морозам.

Бутобетонный фундамент состоит из наполнителя и раствора. В качестве наполнителя может использоваться бутовый камень, гравий или крупный гравий. Вы можете использовать боевой кирпич и железную руду.

Бетонный фундамент называется «заливной». Изготавливается из бетона без камней, заполняется щебнем или гравием. Бетон заливают в форму с небольшим трамбованием. Для этого можно использовать вибраторы. По прочности и долговечности близок к бутобетонному фундаменту. Недостатком бетонных фундаментов является повышенный расход цемента и значительная стоимость.

фундамент кирпичный — кладка из рядового жженого кирпича, который укладывается на цементный раствор. Устройство кирпичного фундамента считается нецелесообразным, так как это достаточно дорогой и недолговечный материал из-за плохой водонепроницаемости. Рекомендуется использовать только при сухих грунтах и ​​наличии необходимого количества дешевого кирпича.
