Строительству любого сооружения предшествует разработка проекта. Как только необходимые расчеты и чертежи выполнены, разрешается начинать практические мероприятия – размечать фундаментное основание. Этот рабочий этап считается важным, потому что от правильности его выполнения будет зависеть ровность угловых участков и геометрия несущих стен. Чтобы точно нанести очертания, выполняется разметка фундамента с помощью лазерного нивелира.

Подготовительные работы

До того, как разметить фундамент лазерным уровнем, следует провести подготовку, чтобы участок под строительство представлял ровную площадку. Для этого:

• удаляется вся растительность;
• cнимается верхний слой почвы;
• срезаются холмики и засыпаются ямки.

Выравнивать территорию лучше всего с помощью нивелира. Некоторые умельцы используют угольник и рейку трехметровой длины, с помощью которых проверяют качество выполненных работ.

Готовим прибор к работе

Чтобы с помощью оптического нивелира правильно выполнить разметку, следует проверить готовность прибора к работе. Для этого:

• удостоверьтесь, что аккумуляторная батарея заряжена, либо вставьте элементы питания;
• по линии луча препятствия исключаются, так как малейшие преломления создают погрешности;
• для точной работы нивелир следует установить на специальную треногу, разместить ровно и отцентрировать. К самовыравнивающимся устройствам это не относится.

Кроме самого прибора, вам потребуются размеченная рейка, приемник для луча, облегчающий работу в солнечную погоду, специальные очки.

Разметка с помощью прибора

Чаще всего разметка фундамента выполняется с помощью лазерного уровня. Алгоритм действий простой:

• dбиваем колышек;
• на верхней его части фиксируем прибор;
• с помощью лазерного уровня вымеряется необходимое расстояние, забивается второй колышек;
• лазером выводится угол в девяносто градусов, чтобы разметить поперечные оси, и теперь можно установить еще пару колышков;
• по четырем ориентирам натягиваем веревку, чтобы обозначить периметр;
• аналогично размечаются межкомнатные перегородки.

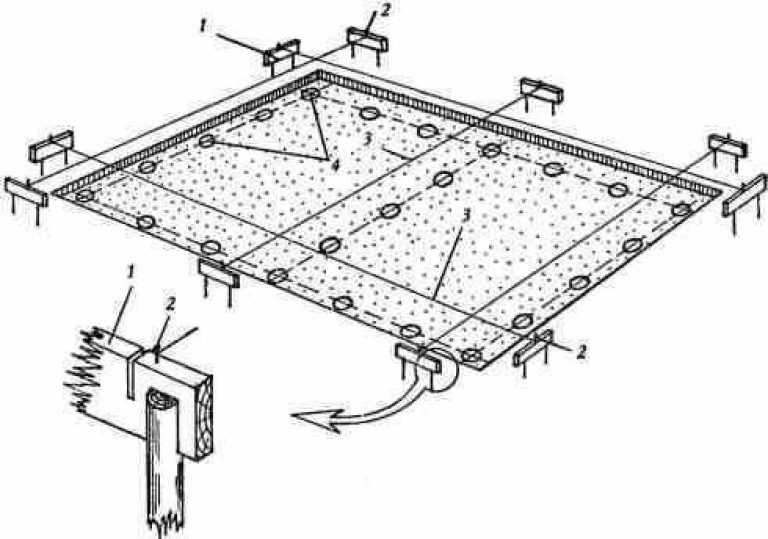

Колышки можно использовать в качестве ориентиров под установку обноски. В этом случае нивелир поможет сверить горизонтальное расположение стоек, а периметр объекта переносится на место рулеткой и веревками.

А как еще можно разметить фундамент лазерным нивелиром? Колышки выставляем вручную, измеряя стороны геометрическим способом. Ориентированность их и ровность угловых участков проверяем с помощью ротационного прибора.

Тренога выставляется на разрешенном по инструкции удалении от всех контрольных точек, включается лазерный сигнал, и вы направляетесь с рейкой и улавливателем луча на одну из точек. Выставив рейку вертикально, делаете отметку, повторив аналогичные действия на остальных точках. Остается только сверить данные разметок.

Многие не знают, как пользоваться лазерным нивелиром при разметке фундамента. Все просто – недорогой прибор имеет ручную регулировку, а современные модели оснащены автоматическим самовыравниванием.

Разметка фундамента нивелиром требует наличия некоторых навыков, но любой желающий способен освоить данный инструмент самостоятельно, изучив руководство по его эксплуатации.

Учтите, что для очередного десятка метров лазер выдает трехмиллиметровую погрешность. Если сравнить с рулеткой, то на аналогичном расстоянии она обманывает на два – три сантиметра.

Выбираем нивелир

Приобретая себе устройство, изучите его тип и выполняемые функции. Окончательный выбор делается по следующим критериям:

• показатель точности. Для бытового применения достаточно значения 1.0 – 3.0 на десяток метров длины;

• lлина линии. Для строительства крупных объектов луч должен «стрелять» на сто метров и более, под частное строительство достаточно его длины в два – три десятка метров;
• цветовой оттенок лучевого сигнала. Встречаются приборы с красным и зеленым лучом. Первый вариант более распространенный, но для удобства работы рекомендуется использовать специальные очки, чтобы различать направление лазера;
• уровень мощности;
• вариант юстировки. Доступны приборы с ручной регулировкой, но лучше приобрести устройство, способное выравнивать линии в автоматическом режиме. Его необходимо выставить на контрольной точке, включить, и нивелир сам настроится на работу, подав звуковой сигнал о готовности. Правда, стоимость такого устройства существенно отличается от ручного варианта;
• емкость аккумуляторной батареи определяет рабочие возможности прибора по времени;
• защита IP. Пользуются нивелиром на улице, поэтому важно, чтобы прибор имел защиту от погодных условий;
• комплектность. Обязательно должны быть в комплекте специальные очки, уловитель сигналов и прочие вспомогательные элементы, облегчающие работу с прибором. Правда, за их наличие придется доплачивать.

Требования, предъявляемые к эксплуатации

Мало знать, как разметить лазерным уровнем фундамент. Необходимо уметь содержать прибор в рабочем состоянии.

Новое устройство в обязательном порядке проверяется на точность и правильность работы всех механизмов и оптики.

Чтобы через определенное время прибор не начал выдавать искажения при разметке, с ним необходимо обращаться бережно:

• исключаются удары и воздействия механического характера, устройство оберегается от случайных падений;
• пользоваться устройством необходимо в соответствии с правилами, указанными изготовителем в руководстве по эксплуатации;
• для хранения нивелира используется защитный футляр.

Через определенное время приборная оптика отправляется в специальный центр для поверки и калибровки, периодичность такого обслуживания указывается в паспорте.

Применение лазерного устройства

Как разметить фундамент оптическим нивелиром, мы уже знаем. А при каких работах можно еще использовать такой прибор? Не поверите, но с помощью лазерного луча можно выполнять следующие действия:

• оклеивать стены обоями. Уровень выставляется на нужное расстояние под потолочное перекрытие, берется ориентир на линию. Выполнять отбивки вам не придется;
• прибор, рассекающий луч на два или четыре пучка, располагаемых перпендикулярно, поможет вам в работе с облицовочной плиткой. На стенах выдается проекция из пересекающихся лучей, толщина их обозначает шовные участки, а края – контуры крепящегося материала;
• кроме того, нивелир способен оказать помощь в окраске и отделке лестниц и прочих конструкций, располагающихся наклонно. Горизонт выводится на необходимый угол, для чего аппарат придется наклонить и зафиксировать в таком положении треногу;

• бытовая техника будет размещена точно, если выполнить разметку нивелиром;
• некоторые мастера с помощью такого устройства выполняют сборку корпусной мебели.

Заключение

Лазерный нивелир – инструмент универсальный, который используется для различных видов работ.

Приобретя такое устройство, вы сможете не только разметить фундамент под застройку, но и выполнить другие полезные действия с исключительной точностью.

Разметка фундамента

Поскольку фундамент является важнейшей частью здания, правильное выполнение его разметки крайне необходимо. Будут обеспечены такие показатели, как достаточная прочность и устойчивость, при этом обеспечивается нужное распределение нагрузки.

Инструменты для выполнения разметки

Работы проводятся с использованием инструмента, позволяющего качественно и быстро выполнить задачу:

• уровень;
• отвес;
• рулетка;
• лазерные инструменты – нивелир, дальномер;
• шнур.

Дополнительно используются деревянные колья и обрезки арматуры.

Особенности выбора участка

Работы начинаются с выбора участка, который определяется по следующим критериям:

• перспективы проведения коммуникаций;
• состояние дорожной сети;
• географическая привязка к сторонам света.

Основным назначением разметки является создание правильной ориентации, применительно к местности, что позволит построить здание с учётом общепринятых технологических решений.

Процесс разметки фундамента

Работа будет проводиться в несколько этапов.

Первоначально осуществляется выявление угловых крайних точек — выявляются размеры объекта на местности. Любое здание традиционно привязывается к габаритам, причём не только угловым, но и линейным. Также существует привязка к геодезическим опорам, отмеченным в проектировочной разбивочной схеме. Требуется добиться верного расположения стен, которые должны быть параллельны границам участка. Определяются и фиксируются крайние точки стены, для чего используется лазерный дальномер и колья из дерева.

Начальной точкой является угол первой конструкции, от которого откладывается нужная длина. Чтобы рассчитать прямоугольный угол, необходимо найти диагональ, прибегнув к теореме Пифагора. Третий колышек, устанавливается в месте пересечения двух предыдущих кольев. Идентичный принцип используется при установке четвёртого колышка. Последовательность выполнения разметки будет следующей:

• первая стена:
• вторая стена – выбираем в качестве исходной точки угол первой;
• расчёт диагонали угла;
• выявление точек 3 и 4;
• границы отмечаются при помощи канатов.

Так же смотрите:

1. Строительство фундамента зимой
2. Ленточный фундамент для дома



Начинается работа по выкапыванию котлована, для чего в каждом из углов устанавливаются колья, являющиеся ориентиром. Используя колья, натягивают шпагат вдоль всего периметра будущего здания. После этого надо выяснить, каковым является горизонтальный уровень каждой из стен, для чего пользуются специализированными приспособлениями:

• лазерный дальномер;
• гидроуровень;
• нивелир.

Определив нужные параметры, следует выполнить на кольях точную разметку, наносимую на одном уровне, при этом оптимальной высотой считается расстояние 30см. Когда измерения проведены, приступают к рытью траншеи, ориентируясь на метки в качестве точек, от которых отмеряют глубину, указанную в проектных документах.
Выполняя разметку котлована, надо учитывать, что его габариты должны на 0.5 метра превышать фундаментальное основание дома. Необходимо учесть, что если в процессе рытья используется техника, то необходимо осуществлять контроль глубины, что своевременно нивелировать отклонения от нормы. Используют для этих целей лазерный уровень. Когда этап завершён, следует натянуть шпагаты, пересечения которых переносится на дно, для чего вбивают колья и пользуются отвесом.

Особенности разметки фундамента

Размечая фундамент необходимо учитывать ряд особенностей, которые необходимо в строгости соблюдать:

• идеально прямые углы здания;
• абсолютное соблюдение размеров – не допустимы погрешности;
• необходимо отдельно проводить разметку внутреннего и внешнего контура;
• отдельно измеряют глубину основания;

Разметка основания из бетонных блоков, проводится после этапа заливки фундамента смесью. Выполнять разметку в этом случае, следует только после высыхания бетонной смеси и демонтажа опалубки. Отмечается на рейках верхняя линия основания, от которой делается разметка с интервалом 20см. Требуется точно соблюдать технологию, так как малейшие неточности приведут к тому, что здание будет иметь перекосы, а это чревато его обрушением и дальнейшими сложностями в процессе эксплуатации.
