Разметка фундамента: Разметка фундамента под дом своими руками – схемы, способы и примеры

Разметка фундамента с помощью лазерного нивелира или уровня

Содержание

  1. Подготовительные работы
  2. Готовим прибор к работе
  3. Разметка с помощью прибора
  4. Выбираем нивелир
  5. Требования, предъявляемые к эксплуатации
  6. Применение лазерного устройства
  7. Заключение

Строительству любого сооружения предшествует разработка проекта. Как только необходимые расчеты и чертежи выполнены, разрешается начинать практические мероприятия – размечать фундаментное основание. Этот рабочий этап считается важным, потому что от правильности его выполнения будет зависеть ровность угловых участков и геометрия несущих стен. Чтобы точно нанести очертания, выполняется разметка фундамента с помощью лазерного нивелира.

Подготовительные работы

До того, как разметить фундамент лазерным уровнем, следует провести подготовку, чтобы участок под строительство представлял ровную площадку. Для этого:

  • удаляется вся растительность;
  • cнимается верхний слой почвы;
  • срезаются холмики и засыпаются ямки.

Выравнивать территорию лучше всего с помощью нивелира. Некоторые умельцы используют угольник и рейку трехметровой длины, с помощью которых проверяют качество выполненных работ.

Готовим прибор к работе

Чтобы с помощью оптического нивелира правильно выполнить разметку, следует проверить готовность прибора к работе. Для этого:

  • удостоверьтесь, что аккумуляторная батарея заряжена, либо вставьте элементы питания;
  • по линии луча препятствия исключаются, так как малейшие преломления создают погрешности;
  • для точной работы нивелир следует установить на специальную треногу, разместить ровно и отцентрировать. К самовыравнивающимся устройствам это не относится.

Кроме самого прибора, вам потребуются размеченная рейка, приемник для луча, облегчающий работу в солнечную погоду, специальные очки.

Разметка с помощью прибора

Чаще всего разметка фундамента выполняется с помощью лазерного уровня. Алгоритм действий простой:

  • dбиваем колышек;
  • на верхней его части фиксируем прибор;
  • с помощью лазерного уровня вымеряется необходимое расстояние, забивается второй колышек;
  • лазером выводится угол в девяносто градусов, чтобы разметить поперечные оси, и теперь можно установить еще пару колышков;
  • по четырем ориентирам натягиваем веревку, чтобы обозначить периметр;
  • аналогично размечаются межкомнатные перегородки.

Колышки можно использовать в качестве ориентиров под установку обноски. В этом случае нивелир поможет сверить горизонтальное расположение стоек, а периметр объекта переносится на место рулеткой и веревками.

А как еще можно разметить фундамент лазерным нивелиром? Колышки выставляем вручную, измеряя стороны геометрическим способом. Ориентированность их и ровность угловых участков проверяем с помощью ротационного прибора.

Тренога выставляется на разрешенном по инструкции удалении от всех контрольных точек, включается лазерный сигнал, и вы направляетесь с рейкой и улавливателем луча на одну из точек. Выставив рейку вертикально, делаете отметку, повторив аналогичные действия на остальных точках. Остается только сверить данные разметок.

Многие не знают, как пользоваться лазерным нивелиром при разметке фундамента. Все просто – недорогой прибор имеет ручную регулировку, а современные модели оснащены автоматическим самовыравниванием.

Разметка фундамента нивелиром требует наличия некоторых навыков, но любой желающий способен освоить данный инструмент самостоятельно, изучив руководство по его эксплуатации.

Учтите, что для очередного десятка метров лазер выдает трехмиллиметровую погрешность. Если сравнить с рулеткой, то на аналогичном расстоянии она обманывает на два – три сантиметра.

Выбираем нивелир

Приобретая себе устройство, изучите его тип и выполняемые функции. Окончательный выбор делается по следующим критериям:

  • показатель точности. Для бытового применения достаточно значения 1.0 – 3.0 на десяток метров длины;
  • lлина линии. Для строительства крупных объектов луч должен «стрелять» на сто метров и более, под частное строительство достаточно его длины в два – три десятка метров;
  • цветовой оттенок лучевого сигнала. Встречаются приборы с красным и зеленым лучом. Первый вариант более распространенный, но для удобства работы рекомендуется использовать специальные очки, чтобы различать направление лазера;
  • уровень мощности;
  • вариант юстировки. Доступны приборы с ручной регулировкой, но лучше приобрести устройство, способное выравнивать линии в автоматическом режиме. Его необходимо выставить на контрольной точке, включить, и нивелир сам настроится на работу, подав звуковой сигнал о готовности. Правда, стоимость такого устройства существенно отличается от ручного варианта;
  • емкость аккумуляторной батареи определяет рабочие возможности прибора по времени;
  • защита IP. Пользуются нивелиром на улице, поэтому важно, чтобы прибор имел защиту от погодных условий;
  • комплектность. Обязательно должны быть в комплекте специальные очки, уловитель сигналов и прочие вспомогательные элементы, облегчающие работу с прибором. Правда, за их наличие придется доплачивать.

Требования, предъявляемые к эксплуатации

Мало знать, как разметить лазерным уровнем фундамент. Необходимо уметь содержать прибор в рабочем состоянии.

Новое устройство в обязательном порядке проверяется на точность и правильность работы всех механизмов и оптики.

Чтобы через определенное время прибор не начал выдавать искажения при разметке, с ним необходимо обращаться бережно:

  • исключаются удары и воздействия механического характера, устройство оберегается от случайных падений;
  • пользоваться устройством необходимо в соответствии с правилами, указанными изготовителем в руководстве по эксплуатации;
  • для хранения нивелира используется защитный футляр.

Через определенное время приборная оптика отправляется в специальный центр для поверки и калибровки, периодичность такого обслуживания указывается в паспорте.

Применение лазерного устройства

Как разметить фундамент оптическим нивелиром, мы уже знаем. А при каких работах можно еще использовать такой прибор? Не поверите, но с помощью лазерного луча можно выполнять следующие действия:

  • оклеивать стены обоями. Уровень выставляется на нужное расстояние под потолочное перекрытие, берется ориентир на линию. Выполнять отбивки вам не придется;
  • прибор, рассекающий луч на два или четыре пучка, располагаемых перпендикулярно, поможет вам в работе с облицовочной плиткой. На стенах выдается проекция из пересекающихся лучей, толщина их обозначает шовные участки, а края – контуры крепящегося материала;
  • кроме того, нивелир способен оказать помощь в окраске и отделке лестниц и прочих конструкций, располагающихся наклонно. Горизонт выводится на необходимый угол, для чего аппарат придется наклонить и зафиксировать в таком положении треногу;
  • бытовая техника будет размещена точно, если выполнить разметку нивелиром;
  • некоторые мастера с помощью такого устройства выполняют сборку корпусной мебели.

Заключение

Лазерный нивелир – инструмент универсальный, который используется для различных видов работ.

Приобретя такое устройство, вы сможете не только разметить фундамент под застройку, но и выполнить другие полезные действия с исключительной точностью.

Разметка фундамента и советы строителей как ее правильно сделать

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Арматура Брус Ведро Вода Гвозди Молоток Отвертка Песок Саморезы Цемент Шуруповерт Щебень

Развернуть

Вы когда-нибудь видели дом с треснутыми стенами, скошенное на бок сооружение или с обваленным углом? Точно такая постройка будет у вас, если разметка фундамента будет сделана без предварительной подготовки.

Подготовительные работы

Просто так пойти и начертить квадрат или прямоугольник не получится – на это придется потратить много времени. Для начала нужен проект, хотя бы минимальный, где будут согласованы все цифры. По сути, разметка – это точный перенос вашего проекта с бумаги на землю, только с соблюдением масштаба. Как правило, проектирование здания делать должен инженер, который досконально осведомлен обо всех нюансах своей работы и сделает чертеж согласно ГОСТ и СНиП.

После того, как все бумаги будут у вас на руках, можно переходить непосредственно на участок. Работать вам придется в основном лазерным нивелиром и дальномером, поэтому первым делом надо произвести уборку. Удалите все ветки, сорняки, предметы, которые могут помешать лазерным лучам при измерении расстояния между углами.

Как правило, приходится сглаживать участок, поскольку ровной поверхности практически никогда не бывает. Это можно сделать вручную, если отклонение небольшое или посредством трактора с совком впереди. Одновременно с выравниванием вы уберете слой рыхлой почвы.

 Разметка фундамента и установление обносок

В ходе выполнения этой процедуры нужно быть предельно внимательным, так как переделать работу будет невозможно. После заливки бетона деньги будут безвозвратно потрачены, а впустую или нет – зависит только от вас. Нужно для начала выбрать участок с небольшим уклоном, чтобы ливневая вода попадала не к вам под дом, а протекала мимо, а земля быстро высыхала. Одной из самых «грубых» ошибок новичков является постройка дома на идеально ровной поверхности или, того хуже, в уютном месте в ложбинке. Такое строение долго не простоит, так как фундамент просядет уже через несколько месяцев.

Разметка под фундамент не должна подвергаться воздействию погодных условий, поэтому лучше всего использовать для нее леску и металл. Колышки делают из толстой арматуры, которую забивают в землю на 35-40 сантиметров, чтобы  не расшатывались. После того, как вы забьете по углам арматуру, натяните везде леску, нужно будет взять нивелир и вымерять под ноль все растяжки. Когда все сойдется, можно уже ставить полноценную обноску, по которой вымеряют котлован. Чтобы она не мешала, доски лучше всего сбивать на расстоянии 2 метра от фасада дома.

Ширина обноски должна быть равна ширине будущего фундамента, нужно измерить расстояние между лесками на каждом углу, чтобы не было никаких расширений. Если все сделать правильно, это должно занять по времени примерно 2 часа, с учетом сбивания досок. Чтобы избежать самых популярных ошибок, вам необходимо запомнить несколько правил.

  1. Нельзя размещать строение ближе 3 метров к границе другого участка по правилам пожарной безопасности. Также нельзя выполнять постройки ближе 5 метров от фронтальной части другого сооружения согласно СНиП. На вас могут подать в суд за нарушение норм, строение придется переносить.
  2. Разметка фундамента своими руками является достаточно трудоемким процессом, так как сначала придется снять слой земли и весь ковер растений. Площадка должна быть выровнена по уровню, а фундамент нельзя делать уже, чем толщина стены плюс 10 сантиметров. То есть при стене 15 см фундамент должен быть не менее 25 см.
  3. Не забывайте проверять углы будущего фундамента, они должны быть строго 90 градусов, не больше, не меньше. Отклонение всего на 2-30 будет очень заметным на другом конце стены, которая «уйдет» на 10-15 сантиметров. Качественно измерить угол можно только лазерным нивелиром и рулеткой. Четко измеренные диагонали должны сойтись – тогда у вас 900.
  4. Не забудьте натянуть леску по внешней стороне разметки.

Если все сделать правильно, то ваше будущее здание нигде не будет косить, а стены будут идеально ровные (при условии правильной кладки кирпича). Любые отклонения или неточности измерения очень сложно «загладить», поэтому лучше 10 раз отмерить и 1 раз залить.

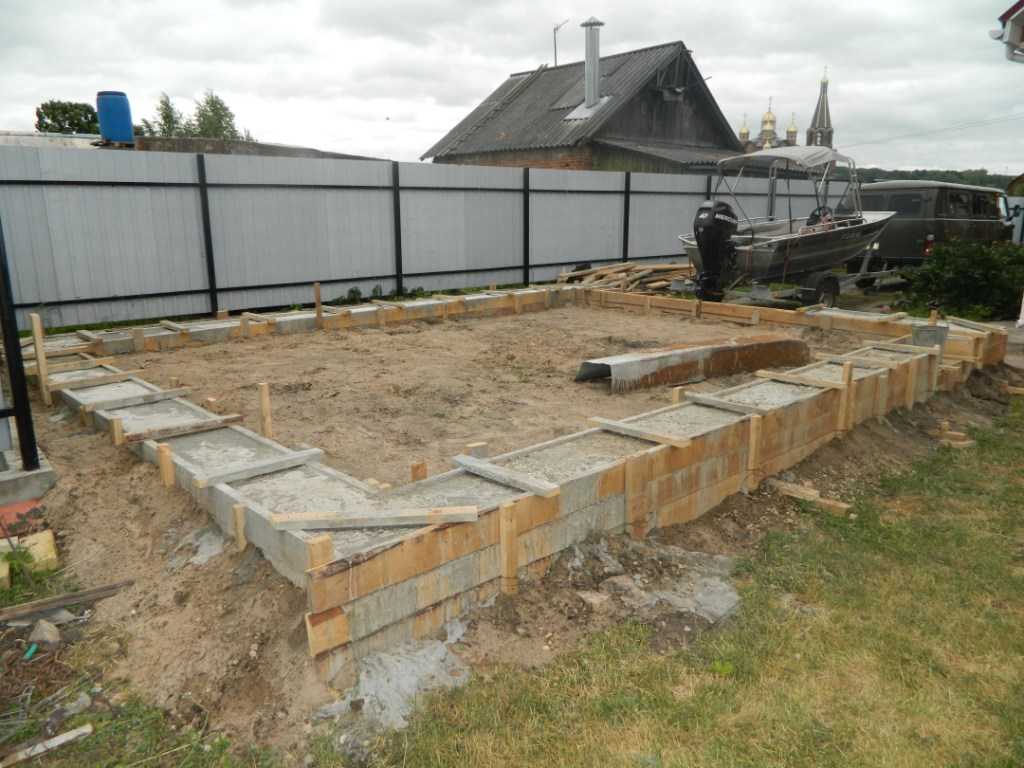

Выставление опалубки под фундамент

Как правильно разметить фундамент мы уже разобрались, теперь перейдем к следующему этапу, который не менее важен, как разметка. Выставление опалубки – наиболее трудоемкий и скучный процесс, но сделать его необходимо на совесть и действительно ровно, по леске. Чем ровнее вы ее сделаете, тем меньше финансовых средств у вас пойдет на отделку цоколя строительными материалами.

Для начала надо собрать весь необходимый реквизит: несколько десятков деревянных брусков 40х40х400 мм (высота, ширина, длина), которые будут играть роль распорки, листы ОСБ, а также колышки, которые будут их поддерживать. Ставим листы ОСБ строго по леске, отступая от краев по 5 сантиметров (помним одно из правил: фундамент на 10 см толще стены), потом забиваем арматуру, подпирая внешнюю сторону, чтобы опалубка не «убежала», связываем ее распорками.

Гвозди – ненадежный способ крепления распорки к стенке, сделанной из ОСБ плиты, нужно использовать саморезы. Очень удобно работать шуруповертом, саморезы взять по 8-10 сантиметров, желательно с широкими шляпками, чтобы они не «проваливались» в плиту. По мере стягивания конструкции подправляем ее по нитке, причем на высоту тоже нужно обращать внимание. Любой перекос потом сложно выровнять, поэтому лучше сразу подогнать опалубку под уровень в ноль, потом заливать жидкий раствор и равномерно разогнать «брыжи» по всему периметру будущего цоколя.

Теперь вы обладаете теоретическими знаниями, как разметить фундамент и выровнять цоколь под ноль. Далее уже можно идти и закреплять их практическими занятиями. Перед каждым действием пользуйтесь лазерным нивелиром и уровнем – это исключит более 90% косяков.

  • Автор: Янис
