📐 принципы и правила настройки


Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Содержание статьи:

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

  • Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
  • Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
  • Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
  • Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

  • При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
  • Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
  • Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
  • Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует . В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

  • Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
  • Перегорел предохранитель. В таком случае нужно заменить элемент.
  • Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
  • Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

  • Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
  • Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
  • В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от . Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться.

Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 - 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар.

Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

  1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
  2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
  3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

  • Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
  • Разницы, между высотой самой верхней точки отбора воды и насосом;
  • Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

  1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
  2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
  3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления - процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

  1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
  2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
  3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре - можно считать за атмосферы.
  4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
  5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

  1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
  2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
  3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

  1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
  2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
  3. Сразу проверяем, что получается.
  4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

  1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
  2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
  3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
  4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

  1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
  2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

  1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
  2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
  3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
  4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
  5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Регулировка реле давления насосной станции – настраиваем датчик своими руками

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

  • для подключения напряжения 220В;
  • для заземления;
  • клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

  • погружной (поверхностный) насос;
  • гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

  • 20-30 л – 1,4-1,7 бар;
  • 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

  1. Погружной или поверхностный насос.
  2. Манометр.
  3. Гидроаккумулятор.
  4. Датчик давления.
  5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

  • нижний уровень – 1,5-1,8 бар;
  • верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

  1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
  2. Пластиковая крышка датчика снимается с помощью отвертки.
  3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
  4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

  1. Все приборы отключаются от электрической сети.
  2. Вода сливается из системы.
  3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

  • Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
  • Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

  1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
  2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
  3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
  4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

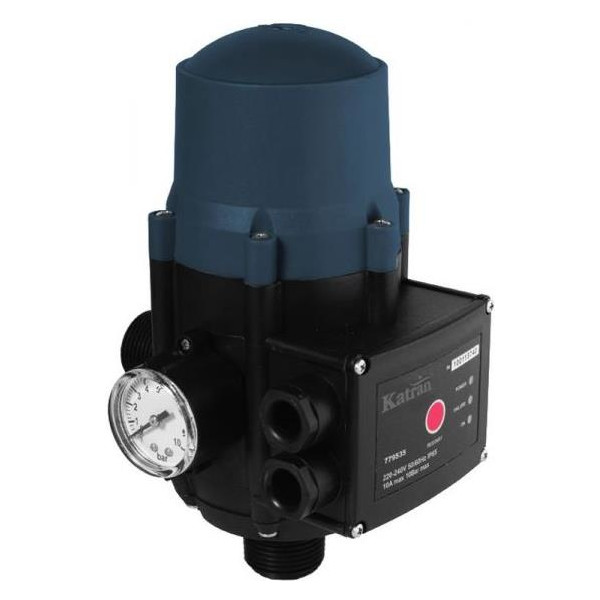

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

  • компактность;
  • исключаются расходы на покупку гидроаккумулятора;
  • стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Автоматические насосные станции — настройка, устройство

Безграничный доступ к водным ресурсам – это обязательное условие для комфортного существования современного человека, даже если речь идет о, например, дачном участке. И многие владельцы таких участков, стараясь обеспечить себя системой бесперебойного водоснабжения, стараются устанавливать такие агрегаты, как автоматическая насосная станция.

Устройство и назначение станции

Автоматика для насосной станции играет важную роль в процессе её использования для обеспечения здания водой, которая может быть добыта из самых различных источников таких, к примеру, как колодец, скважина, река, озеро и так далее. Автоматическая станция водоснабжения подает воду в специальные емкости, или же непосредственно сразу к крану, смесителю, унитазу и так далее.

Станция автоматического водоснабжения способна перекачать 3 м3 за один час работы, что вполне достаточно, к примеру, для дачи. Агрегаты, обладающие более мощными показателями, способны перекачивать до 7-8 м3 за один час работы, что достаточно для дома, в котором проживает семья из 4 человек.

Автоматическая насосная станция для частного дома представляет собой укомплектованную производителем систему подачи воды из разного рода источников. Принцип действия такого агрегата достаточно прост и основан на действии насоса. Именно насос качает воду во встроенную емкость, изготовленную из металла, гидроаккумулятора. В определенный момент давление достигает своей предельной точки, что приводит к автоматическому отключению насоса. В то время, как в системе происходит забор воды, давление падает до определенных показателей, после чего насос снова включается в режиме автомат. За процесс включения и выключения насоса в автоматической насосной станции отвечает реле. Владелец же такого агрегата может следить за уровнем давления посредством манометра.

Как настроить автоматику на насосной станции?

Учитывая тот факт, что реле и гидроаккумулятор – это наиболее важные части автоматических насосных станций водоснабжения, владельцам таких станций стоит предельно внимательно относиться к их рабочему состоянию. А в случае необходимости, и уметь настроить автоматику. От правильности выполнения такого процесса, как регулировка автоматики насосной станции будет в итоге зависеть не только удобство пользования водоснабжением, но и продолжительность срока эксплуатации отдельных элементов насосной станции.

Итак, основные советы по регулировке реле и гидроаккумулятора насосных станций:

  1. Внутри гидроаккумулятора (дальше ГА) находится емкость, изготовленная из резины, в которую насос и нагнетает воду. Между стенками бака и емкостью должен закачиваться воздух. И чем больше воды в емкости, тем больше будет давление, с которым вода выталкивается обратно. Отрегулировать автоматику на насосной станции – это, прежде всего, проверить уровень давления воздуха в нем посредством манометра. Обычно, заводы изготовители предлагают использовать рабочее давление, равное 1,5 Атмосферы, но не стоит забывать о погрешностях, поэтому лучше всего использовать поверенный автомобильный манометр. Чем меньше воздуха будет в бачке, тем больше будет запаса воды. Если, к примеру, нужно настроить станцию таким образом, чтобы давление воды было постоянно высоким, то давление воздуха должно быть не меньше 1,5 Атмосфер. После того как режим работы с необходимым уровнем давления будет определен, нужно будет или стравить лишний воздух, или наоборот, подкачать. Однако не стоит забывать и о том, что недостаточное количество воздуха может привести к тому, что резиновая емкость будет осуществлять трение о стенки бачка, истощаясь при этом. А если будет избыток воздуха, то много воды закачать не получится.
  2. Реле давления. Автоматизация насосной станции по данному критерию предусматривает настройку верхнего и нижнего уровней срабатывания. Состоит такой узел из двух гаек и двух пружин, большие из которых отвечают за давление включения насосной станции, а меньшие – за выставление разницы давлений. После того, как нужные значения давления будут выставлены, нужно подключить гидроаккумулятор и включить саму автоматическую насосную станцию для дома и дачи, не забывая следить за показаниями манометра.

Если регулировка автоматики насосной станции была осуществлена верно, то показания рабочего и предельного давлений должны быть в пределах нормы. В противном же случае рекомендуется отключить автоматическую насосную станцию для дома от сети.

Что лучше насос с автоматикой или насосная станция?

С целью обеспечения водоснабжения, необходимо приобрести насос или насосную станцию. Прежде чем сделать выбор, любой человек станет сравнивать все преимущества и недостатки того или иного агрегата. Если говорить об автоматической станции водоснабжения, то стоит отметить её доступность в цене, простоту обслуживания, быстрый монтаж и небольшие габариты. При этом насос с автоматикой отличается более высокой надежностью, возможностью подъема воды с большой глубины из скважин малых диаметров, бесшумность и большой срок эксплуатации.

Нельзя не взять во внимание и недостатки. Так, например, автоматическая насосная станция для дачи или для дома не обладает большим сроком службы, требует немалых затрат электроэнергии, достаточно шумно работает и не отличается большой производительностью. В то время как насос достаточно дорого стоит, а его обслуживание очень сложное.

Учитывая все плюсы и минусы того или иного оборудования для обеспечения водой, можно сделать вывод, что для скважин небольших размеров лучше всего использовать станции. Если же есть нужда в обеспечении более эффективного водоснабжения с высокими показателями надежности, то рекомендуется использовать насосы.

Реле давления насосной станции: принцип работы и регулировка

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

  1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
  2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
  3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
  4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
  5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны. Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

На рынке также можно встретить заводские и любительские модификации РМ-5. Реле усиливают, дополняют какими-то защитными элементами и функционалом.

Поэтапный разбор работы датчика давления:

  1. По открытию крана вода начинает поступать из бака.
  2. По мере убывания жидкости в насосной станции давление постепенно снижается.
  3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
  4. По закрытию крана бак наполняется водой.
  5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

  • после запуска двигателя насоса, он сразу же отключается;
  • после отключения станции наблюдается слабый напор в системе;
  • при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
  • не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

  1. Отключите оборудование от электросети.
  2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
  3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

  1. Запишите показатели манометра при включении и отключении агрегата.
  2. Выдерните шнур питания станции из розетки или отключите автоматы.
  3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
  4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
  5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
  6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Настройка реле давления насосной станции своими руками

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать и настройка реле давления насосной станции самому

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

  1. Обесточить устройство.
  2. Демонтировать панель устройства.
  3. Установить необходимый напор.
  4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

Правила регулировки реле давления воды для насоса

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

  1. Насос набирает воду в имеющийся бак.
  2. Происходит увеличение давления, которое можно проверить по манометру.
  3. После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
  4. При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

  1. Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
  2. Выключить насосную станцию.
  3. Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
  4. Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
  5. Как только манометр встал на необходимую отметку, спуск воды останавливают.
  6. Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

Схема монтажа реле LP3

Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

  • потребление жидкости значительно больше, чем объем колодца или скважины;
  • перебои с поставкой воды в летний период;
  • аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.

Регулировка реле давления воды для насоса (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Кластерная насосная станция Автоматизация поддержания пластового давления нефти и газа

Партнер Серебряного Альянса National Instruments Ovak Technologies предоставляет широкий спектр инженерных услуг, таких как разработка программного обеспечения, проектирование аппаратного обеспечения, разработка алгоритмов, реализация алгоритмов и услуги полевых испытаний для решения конкретных проблем нефтегазовой отрасли. Проекты, прототипы и развертывания реализованы с использованием платформы проектирования систем National Instruments. Высококвалифицированная команда накопила эксклюзивную базу практических и теоретических знаний, главным образом, в нефтяной промышленности.Мы разрабатываем превосходные решения, которые были успешно реализованы нашими клиентами.

Современный подход к автоматизации нефтедобычи диктует жесткие требования к управлению и мониторингу аппаратного и программного обеспечения кластерных насосных станций (КНС). Это связано с истощением нефтяных резервуаров, высокой стоимостью электроэнергии и тенденцией нефтяных компаний сокращать затраты на техническое обслуживание скважин, повышать эксплуатационную функциональность и уменьшать участие человека.

CPS предназначена для закачки воды в нефтяной пласт.Система содержит силовой и насосный блоки. Насосные блоки повышают давление воды до уровня, обеспечивающего закачку воды в скважины системы поддержания пластового давления. Силовые блоки используются для автоматического управления насосными агрегатами, контроля параметров, сигнализации, автоматического отключения насосных агрегатов, переключения резервных агрегатов и защиты оборудования при изменении технологических параметров за допустимые пределы.

Автоматизированная система управления основана на реконфигурируемой платформе CompactRIO.Эта технология адаптирована для использования в качестве встроенной автоматизированной системы управления технологическим процессом, работающей 24/7 в реальном времени в широком диапазоне температур (от -40 ° C до 70 ° C) в условиях повышенной вибрации, и она может выдерживать быстрые удары до 50 г. Контроллер позволяет пользователям подключаться к различным типам сторонних устройств и аналоговым / цифровым датчикам. Разработанное программное обеспечение представляет собой автоматизированную систему мониторинга и управления, основанную на данных, собранных со счетчиков жидкости, датчиков климатических условий на производственных площадях, насосных агрегатов, электросчетчиков, контроллеров цистерн, устройств сигнализации и устройств для модемных запросов.Система может работать как с контроллерами NI cRIO-9073, так и с контроллерами NI cRIO-9074, в зависимости от потребностей заказчика.

Программное обеспечение основано на модуле реального времени LabVIEW. С LabVIEW проще и быстрее создавать код с красивым графическим пользовательским интерфейсом. LabVIEW предоставляет нам платформу для простого написания кода автоматизации для таких систем, как кластерные насосные станции.

Вся система была разработана с помощью программного обеспечения для проектирования систем LabVIEW.Поскольку для разработки проекта была выбрана платформа CompactRIO, которая представляет собой усовершенствованную встроенную систему управления и мониторинга, которая включает в себя процессор реального времени, программируемую вентильную матрицу (FPGA) и сменные модули серии C, NI LabVIEW Real-Time также использовались модули NI LabVIEW FPGA. Это позволило нам создать надежную автономную встраиваемую систему с подходом графического программирования, работающего в течение длительных периодов времени. NI Modbus Librar для LabVIEW также использовался для связи Modbus между CompactRIO и Набором технических инструментов (STT) Napor, канал, расходомеры IVK, MR, Rapira.

Мы выбрали контроллеры NI cRIO-9073 и NI cRIO-9074, модуль последовательного интерфейса NI 9871, модуль аналогового ввода NI 9208, модуль цифрового ввода NI 9426 и модуль цифрового вывода NI 9476. Последовательные интерфейсы связываются со сторонними устройствами, такими как STT Napor, STT Canal, расходомерами IVK, MR, Rapira, электросчетчиком Mercury. Аналоговые входы считывают давление на входе насоса, давление на выходе насоса, температуру и концентрацию газа. Цифровые входы считывают состояние дверей, клапанов и насосов, а цифровые выходы управляют состоянием насосов (вкл. / Выкл.).

Преимущества нашего нового решения

Наше новое решение более безопасное, простое в обслуживании и контроле, гибкое и более энергоэффективное. Он имеет простой в использовании графический пользовательский интерфейс, а информация может передаваться в реальном времени по беспроводному радиоканалу или Ethernet. Система работает с оборудованием различных производителей в США и России и может работать в суровых климатических условиях.

Программно-аппаратная конфигурация NI позволила нам разработать систему автоматизации CPS за четыре месяца.Эта система заменила старое оборудование, 70 процентов которого уже вышло из строя.

В целом, мы выбрали встраиваемую систему CompactRIO, потому что она представляет собой законченное решение, которое содержит процессор реального времени для выполнения критичных по времени алгоритмов, расширяемый интерфейс для одновременной обработки различных сигналов датчиков и полностью поддерживается LabVIEW. Кроме того, модульность оборудования дает нам возможность расширения системы в будущем.

Мы достигли отличных результатов, разработав и установив такую ​​сложную систему за такое короткое время.Мы также часто взаимодействовали с офисом NI Russia на протяжении всего проекта.

Информация об авторе:


Овак Технологии
[email protected]

(PDF) АВТОМАТИЗАЦИЯ НАСОСНОЙ СИСТЕМЫ ВОДОСНАБЖЕНИЯ ЖИЛОГО ДОМА

Автоматизация технологических и бизнес-процессов Том 8, Выпуск 2/2016

www.journal-atbp.com

28

дом. Для управления приводами насосной системы используется система Wilo-Comfort [http: // ovk.prom.ua/p1532359-nasosnaya-stantsiya-

wilo.html]. В зависимости от давления воды в системе насосы включаются или выключаются последовательно.

Однако данная система управления имеет недостатки:

1. При прямом включении электроприводов насосов мощностью 2,2 кВт каждые несколько лет выходят из строя контакторы электроприводов

по обжигу контактов.

2. При близком давлении в водяной системе к границе включения наблюдается частое включение / выключение

привода, что приводит к его нагреву.Если не настроена тепловая защита двигателя, это может быть повреждено.

3. В квартирах, расположенных на верхних этажах дома, давление сильно меняется (до 1 бар), что приводит к

перестройке теплового режима при принятии душа.

Рассмотрим один из вариантов системы автоматического управления насосной станцией водопровода многоквартирного дома

, разработанной в Отделе автоматизации производственных процессов ОНАФТ.

Цель исследования - построить систему управления насосной станцией, которая устранила бы эти недостатки

и обеспечивала экономное потребление электроэнергии.Поставленная цель была достигнута за счет использования в системе преобразователя частоты

, питающего электроприводы насосов, а также за счет совершенствования алгоритмов управления частотой вращения насосов

и логики управления

последовательностью их переключения.

Известны две системы управления насосными станциями с помощью преобразователя частоты с помощью постоянного или сменного супервизора

PID - регулятора [http://www.picad.com.ua/3403/pdf/26_30.pdf].

Схема исследования была выбрана с постоянным ведущим ПОД регулятором, учитывая его относительную простоту и, следовательно, более высокую надежность

.Он регулирует давление в системе дома по сигналу датчика давления, изменяя частоту вращения одинарного насоса

с преобразователем частоты. Когда давление из-за увеличения расхода упадет до определенного уровня, вы

последовательно начнете включать дополнительные насосы прямого включения.

Для реализации системы управления в ее состав, помимо преобразователя частоты, дополнительно

включены датчик давления и датчик расхода с непрерывными аналоговыми выходными сигналами.Датчик давления обеспечит сигнал обратной связи

в системе, а датчик расхода необходим для оценки нагрузки, так как давление водопроводной сети

существенно зависит от затрат.

Основные функции разработанной системы управления:

1. Стабилизация давления в водопроводной сети на заданном уровне путем изменения частоты вращения первого насоса

по ПИД-алгоритму.

2.Повышение динамической точности поддержания давления за счет регулировки управляющего сигнала в зависимости от изменения

расхода воды.

3. Логическое управление переключением исполнительных механизмов второго и третьего насоса в случае, если первый насос не обеспечивает требуемый расход воды

.

4. Сигнализация о критических значениях уровней воды в резервуаре накопления, а также о минимальном и максимальном значениях

и

давления воды в всасывающем и магнитосомном трубопроводе.

5. Блокировка предаварийных ситуаций при достижении критических значений рнв или давления с выдачей предупреждающих звуковых сигналов.

6. Отображение информации о системном операторе с возможностью переключения режимов работы и конфигурации

параметров алгоритмов.

7. Дистанционная система архивирования данных в виде необходимых графиков.

8. Администрирование SCADA-системы.

Анализ технологического процесса водозабезпеченист как объект регулирования

Целью насосной станции является обеспечение в доме воды требуемого давления при минимальных затратах

электроэнергии.Это достигается поддержанием давления воды в домашней сети Рв на уровне 6 бар при длительных допустимых отклонениях ± 0,1

и переходных ± 4 для 30С при ее переменных расходах в течение суток.

Для минимизации затрат на электроэнергию за счет повышения динамической точности выдерживания Рв (t) во времени, а также за счет приближения

к минимально возможному уровню Rsad, т.е. к нижнему граничному давлению, при котором будет комфортно использовать холодная

вода, особенно на верхних этажах.В разработанной системе для регулирования давления воды в сети за счет изменения скорости насоса

, т.е. управляющее воздействие U1 представляет собой частоту вращения инвертора, приводящего в действие насос.

В качестве контролируемого возмущения рассмотрим изменения расхода воды Fв, которые можно измерить с помощью расходомера.

К неконтролируемым возмущениям можно отнести изменение давления в городской сети, но с учетом небольших значений этих

изменений в будущем рассматривать их не буду, тем более что большую часть времени насосная станция питается от воды, которая

Потратила во всасывающий патрубок из бака скопление, и при этом давление в нем почти постоянно.

На блок-схеме представлены собственные каналы управления и контролируемые возмущения (рис.1)

Система управления насосной станцией «ПТ. Jakarta Process Automation

Пособие

  • Эффективность откачки
  • ŸНадежность
  • ŸЭнергоэффективность

Заявка
  • Управление типовой насосной станцией из коробки
  • ŸИнтуитивно понятный интерфейс оператора для управления насосом, сброса неисправностей, регулировки уставки, оптимизации станции
  • Расширенное управление насосами до 9 насосов, включая чередование и группирование
  • Регистратор данных для 50000 событий плюс экран истории сайта
  • Страница истории с подробным описанием неисправностей и событий
  • ŸГибкий ввод / вывод для уплотнения насоса, теплового, CLS, FLS, зонда MultiTrode или любого другого устройства контроля уровня
  • Протокол Modbus
  • Монтаж на DIN-рейку, съемные клеммные колодки
  • Ÿ Расширяется до 1000 входов / выходов

Контроль давления

Подача сенсора / технологического значения (аналоговая 4/20 мА, 0/20 мА, 0/10 В) пропорциональна измеренному давлению.Контроллер сравнивает это измерение с запрограммированной уставкой. Контроллер регулирует изменение частоты с помощью пропорционального электрического сигнала.

Несколько насосов с 1 VSD

Смещение рабочей точки больше не ограничивается характеристическими кривыми насоса с фиксированной скоростью, но может распространяться на всю поверхность кривых. Ограничено характеристикой, указывающей максимальное количество насосов в эксплуатации.

Легко контролировать

Процесс управления и мониторинга может быть легко выполнен с помощью ПК с возможностью просмотра всех данных, энергопотребления, стабильного давления и системы наработки часов. В системе возможно расширение удаленного мониторинга с помощью веб-протокола.

Система управления одним насосом (SPC)

Панель управления одним насосом модели предоставляет промышленным и коммерческим клиентам надежные средства управления одним трехфазным насосом в системах водоснабжения и канализации.

В автоматическом ручном режиме используются два переключателя управления, которые активируют подрядчик с магнитным двигателем для включения и выключения насоса.Поплавковый выключатель насоса также может использоваться в качестве пускового устройства насоса в автоматическом режиме. Обычное применение включает насосные камеры, бассейны отстойных насосов, ирригационную систему и подъемные станции

.

Альтернативная панель управления насосом (APC)

Модель альтернативной панели управления насосом предоставляет промышленным и коммерческим клиентам надежные средства управления до 4 трехфазных насосов в системах водоснабжения и водоотведения. Насосы будут работать попеременно.

В автоматическом ручном режиме используются два управляющих переключателя, которые активируют контактор магнитного двигателя для включения и выключения насоса.Поплавковый выключатель насоса также может использоваться в качестве пускового устройства насоса в автоматическом режиме. Обычное применение включает всасывающие насосы, перекачивающие насосы, фильтрующие насосы и т. Д.

Системы автоматизации насосов | Festo USA

Пневматическое решение с ножевыми задвижками

Festo предлагает безопасное и энергоэффективное решение для насосных станций, заменяющее механические обратные клапаны: автоматические задвижки с пневматическими линейными приводами.Клапаны процесса подключаются через централизованный или децентрализованный ПЛК.

Энергоэффективная работа насосов

Важным аргументом в пользу пневматической автоматической ножевой задвижки является то, что насос больше не должен работать против гидравлического сопротивления, создаваемого заслонкой. Экономия энергии в результате работы насоса намного превышает энергозатраты на дополнительный контроллер и создание сжатого воздуха.

Долговременная стабильная система

Клапаны NAMUR, которые устанавливаются непосредственно на линейный привод и управляются с помощью централизованного или децентрализованного ПЛК, гарантируют, что ножевые задвижки открываются и закрываются одновременно с насосом. Если возникает нежелательная кавитация, газ выходит из пузырька сразу после открытия задвижки, что не влияет на работу насоса. И в результате контролируемой функции закрытия гидравлический удар больше не создается в системе трубопроводов.Кроме того, снижен износ автоматической ножевой задвижки и улучшено уплотнение, что значительно продлевает срок службы системы.

Повышенная эксплуатационная безопасность

Даже в случае сбоев питания ваша система остается надежной и переходит в безопасное положение; при падении напряжения автоматически включается воздушный резервуар компрессора. Пневматические приводы имеют три аварийные функции: открывать, закрывать, останавливать.Правильное функционирование технологических клапанов гарантируется в любое время.

Овак Технологии

Система управления насосом для нефтяной скважины

Современный подход к автоматизации процессов автоматизации в нефтяной отрасли диктует жесткие требования к программно-аппаратным системам контроля и управления скважинным насосом. Контроллер предназначен для управления скважинным насосом в режиме реального времени. Данные обрабатываются и передаются на пульт оператора для хранения и удаленного управления контроллером.

Учить больше

Система SCADA для нефтеперекачивающих установок RTU

Система предназначена для диагностики, контроля и управления технологическими процессами (ТП) скважинного оборудования в режиме реального времени. Система обеспечивает многоуровневый и многопользовательский доступ к технологическому и обслуживающему персоналу.

Учить больше

Система управления насосом нефтяной скважины Foton

Для увеличения дебита разработана специальная система мониторинга и интеллектуального управления скважинным насосом с определенным алгоритмом нестационарного давления и обводненности по глубине скважины.

Учить больше

Многофазный расходомер DIP

Программное обеспечение разработано «Овак Технолоджис» по техническому заданию компании «Петролеум Технолоджи». Решение основано на контроллере sbRIO компании National Instruments.

Учить больше

Система автоматизации кластерной насосной станции

Из-за истощения нефтяных ресурсов, увеличения затрат на электроэнергию и других факторов нефтяные компании пытаются снизить затраты на обслуживание скважин и еще больше повысить эффективность производства.Таким образом, современный подход к автоматизации добычи нефти диктует жесткие требования к программно-аппаратным системам управления и мониторинга кластерных насосных станций (КНС).

Учить больше

Стационарная система вибромониторинга и диагностики

Стационарная система вибромониторинга и диагностики газоперекачивающих агрегатов (ГПА) компрессорной станции основана на технологиях National Instruments. Система предназначена для автоматизации процессов непрерывного и периодического мониторинга вибрационного анализа ГПА.

Учить больше

Принципы современных систем SCADA: Насос для нефтяных скважин

Лабораторное отделение предназначено для изучения принципов построения современных SCADA-систем, работы систем автоматизации типовых объектов нефтегазовой отрасли и эмуляции датчиков, служащих для контроля и управления объектами. В основе стенда лежит математическая модель объекта, позволяющая моделировать различные ситуации его работы под управлением SCADA-системы.

Учить больше

Ratnik Industries

Автоматизируйте свою насосную станцию ​​для оснежения с помощью управления двигателем Ratnik с регулируемой скоростью. Ratnik предлагает преимущества решения от одного производителя - экспертиза от начала до конца, отсутствие проблем с совместимостью.

Автоматические насосные системы Ratnik предназначены для выполнения жестких задач, связанных с насосными системами для оснежения под высоким давлением. Они используют мощное программное обеспечение и сложное микропроцессорное управление для автоматического регулирования насосных станций оснежения.Что наиболее важно, эти удобные в использовании системы разработаны таким образом, чтобы их эксплуатация и регулировка были простыми и требовали минимального обучения персонала. Архитектура этих систем на основе ПЛК также предлагает практически неограниченные возможности расширения.

Основными компонентами каждой системы являются:

  • Микропроцессорный контроллер.
  • Частотно-регулируемый привод (VFD.)
  • Комплект датчиков.
  • Один или несколько водяных насосов для искусственного оснежения.
Как работает система?

Программа управления насосом Ratnik находится в главном контроллере насоса.Контроллер насоса использует ПЛК (программируемый логический контроллер) для выполнения функций управления насосом. Пользователь вводит желаемое давление нагнетания насосной станции. Различные датчики, установленные в насосной станции, сигнализируют об обратной связи реле с контроллером. Контроллер сравнивает фактическую работу насосной системы с заданным значением давления, введенным пользователем. Если есть какое-либо отклонение от заданного пользователем заданного значения, программа PLC предпримет корректирующие действия и соответствующим образом отрегулирует давление нагнетания.Если требуется производительность менее одного насоса, контроллер замедлит скорость ведущего насоса с помощью частотно-регулируемого привода, сохраняя при этом заданное давление, обеспечивая значительную экономию энергии. Когда потребность в потоке увеличивается до полной производительности ведущего насоса, контроллер будет сигнализировать ЧРП о работе на 100% номинальной скорости. По мере дальнейшего увеличения потребности в потоке, превышающей производительность ведущего насоса, включается насос с постоянной скоростью, и ведущий насос замедляет скорость, чтобы поддерживать желаемое заданное давление.Эта последовательность повторяется до тех пор, пока потребность в откачке воды от снежных пушек не достигнет полной мощности насосной станции. Затем последовательность меняется на обратную, так как потребность в снежных пушках снижается. Контроллер автоматически выполняет постоянные настройки для поддержания желаемого заданного давления нагнетания.

АВТОМАТИЗАЦИЯ НАСОСНЫХ УСТАНОВОК В CLEVELAND на JSTOR

Abstract

С появлением нехватки опытных операторов насосных станций город Кливленд начал искать способ работы с насосами, не привязывая персонал на какое-либо значительное время.Было решено полностью автоматизировать объекты, постоянно помня об уникальных требованиях системы распределения Кливленда.

Информация о журнале

Журнал AWWA публикует статьи о проблемах водного хозяйства, которые охватывают все виды деятельности и интересы AWWA. Он сообщает об инновациях, тенденциях, противоречиях и проблемах. Журнал AWWA также фокусируется на смежных темах, таких как планирование общественных работ, управление инфраструктурой, здоровье человека, защита окружающей среды, финансы и право.Журнал продолжает свою долгую историю публикации подробных и новаторских статей о защите надежности и отказоустойчивости наших водных систем, здоровья нашей окружающей среды и безопасности нашей воды.

Информация для издателя

Wiley - глобальный поставщик решений для рабочих процессов с поддержкой контента в областях научных, технических, медицинских и научных исследований; профессиональное развитие; и образование. Наши основные направления деятельности выпускают научные, технические, медицинские и научные журналы, справочники, книги, услуги баз данных и рекламу; профессиональные книги, продукты по подписке, услуги по сертификации и обучению и онлайн-приложения; образовательный контент и услуги, включая интегрированные онлайн-ресурсы для преподавания и обучения для студентов и аспирантов, а также для учащихся на протяжении всей жизни.Основанная в 1807 году компания John Wiley & Sons, Inc. уже более 200 лет является ценным источником информации и понимания, помогая людям во всем мире удовлетворять свои потребности и воплощать в жизнь их чаяния. Wiley опубликовал работы более 450 лауреатов Нобелевской премии во всех категориях: литература, экономика, физиология и медицина, физика, химия и мир. Wiley поддерживает партнерские отношения со многими ведущими мировыми обществами и ежегодно издает более 1500 рецензируемых журналов и более 1500 новых книг в печатном виде и в Интернете, а также базы данных, основные справочные материалы и лабораторные протоколы по предметам STMS.Благодаря постоянно растущему предложению открытого доступа, Wiley стремится к максимально широкому распространению и доступу к публикуемому нами контенту, а также поддерживает все устойчивые модели доступа. Наша онлайн-платформа, Wiley Online Library (wileyonlinelibrary.com), является одной из самых обширных в мире междисциплинарных коллекций онлайн-ресурсов, охватывающих жизнь, здоровье, социальные и физические науки и гуманитарные науки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
