Байпас для отопления: предназначение, разновидности, выгода от установки, правила эксплуатации, установка в старые отопительные системы

Содержание

Делаем байпас в системе отопления: что это такое

Байпас в системе отопления

Порой непросвещенному читателю бывает очень сложно разобраться в сущности того или иного технического устройства, поэтому даже само его название звучит непонятно и даже пугающе.

Но, стоит только разобраться в принципе функционирования прибора, в порядке его устройства, все кажется простым и понятным до такой степени, что появляется возможность соорудить данный прибор самостоятельно, без помощи специалиста. Все выше сказанное напрямую относится к понятию «байпас».

Слово-то не русское, неизвестное. А на самом деле, байпас в системе отопления: что это такое? Давайте разбираться вместе. Оказывается, байпас — это просто обычный кусок трубы, который устанавливается в нужном месте контура системы отопления.

Это своеобразный обходной канал, по которому осуществляется движение теплоносителя по трубе, в случае непредвиденной ситуации в системе водопровода или в отопительной системе. Байпас — это устройство, предотвращающее перепады давления в трубопроводной системе со всеми вытекающими из этого последствиями.

Где применяется байпас

Применение байпаса целесообразно лишь в системах однотрубного типа, когда одна и та же труба проходит из пункта первоначальной подачи тепла по звеньям радиаторов, и возвращается в тот же пункт, но в уже остывшем виде, израсходовав часть своего тепла по пути следования.

Однотрубная система отопления с байпасом


В системе трубопроводов двухтрубного типа использование байпаса нецелесообразно, т.к. теплоноситель двигается по системе в разных направлениях, а его потоки отделены друг от друга.

Байпас устанавливается, как с вертикальных трубопроводных системах, так и в горизонтальных, но монтаж прибора должен осуществляться по разному. Напомню о том, что вертикальная система трубопровода характерна для многоэтажных жилых сооружений, тогда как в постройках не выше одного этажа применяется горизонтальный тип трубопроводной системы.

Итак, байпас по принципу работы представляет собой обводную перемычку, трубу определенного размера для соединения однотрубной отопительной системы с радиатором или для функционирования циркуляционных насосов для теплоносителя.

При установке байпаса, при подсоединении его к циркуляционному насосу, обеспечивается работа системы в случае отсутствия подачи электроэнергии.

При подсоединении с радиатором отопления байпас становится еще и терморегулирующим устройством, т.к. он направляет «лишнюю» воду в обход радиатора. Байпасы бывают разной длины, разного диаметра с элементами соединяющей арматуры.

Независимо от размера байпаса основная функция этого прибора заключается в том, чтобы обеспечить бесперебойное функционирование отопительной и водопроводной системы в случае необходимости замены циркуляционного насоса или радиатора отопления.

Система в этом случае продолжает функционировать потому, что диаметр подводки на входе и выходе радиатора меньше, чем диаметр трубы подачи теплоносителя.

Задача байпаса состоит еще и в том, чтобы теплоноситель, двигаясь по батареям, отдавал свое тепло равномерно, не теряя при этом необходимой температуры. Если устройств не установлено, то теплоноситель будет отдавать основную долю своего тепла первым радиаторам, это одинаково относится, как к горизонтальным, так и к вертикальным трубопроводам.

Чтобы этого не происходило, труба подачи и обратная труба соединяются дополнительным каналом, по которому часть воды идет в обход батареи.

Байпас радиатора с терморегулятором


Вот, пожалуй, коротко о том, что представляет собой устройство под названием «байпас». Человеку, хоть как то связанному с сантехникой, разобраться в этом устройстве не составит труда. А для тех, кто только пытается освоить азы этой науки, скажу еще проще.

Байпас для радиатора отопления

Если вы живете в многоэтажном доме, обратите внимание на то, что между вашим радиатором отопления и стояком, со стороны стены, находятся две горизонтальные трубы, а между ними — перемычка.

Вот это и есть тот самый байпас, без специальных запорных кранов эта перемычка еще не может называться байпасом. Но когда они, эти краны, установлены, функционирование байпаса приходит в норму. Всего должно быть три крана.

Кран № 1

Если в вашем доме современная система отопления, то этот кран устанавливается на самой трубе. Если же отопительная система устаревшая, что бывает в постройках советского времени, то кран №1 устанавливается в месте пересечения перемычки с трубой обратной направленности.

В современной отопительной системе устанавливается шаровой кран, а в старой — трехходовой кран, т.н. тройник. Каким бы этот кран ни был, где бы он не устанавливался, задача у него одна — остановить полностью или ограничить до предельного минимума подачу воды в систему в случае аварийной ситуации различного масштаба.

Краны №2 и №3

Устанавливаются на горизонтальных трубах, которые ведут по направлению к радиаторам отопления за перемычкой: кран №2 — на трубе обратной направленности, а кран №3 на трубе подачи теплоносителя.

Если вдруг случается протечка воды эти краны перекрываются и гарантируют вам избежать неприятных последствий этого довольно частого явления.

Байпас на алюминиевом радиаторе


Я надеюсь, что теперь вам стало понятно то, почему сама по себе перемычка между трубами не несет в себе никакого функционального значения, почему на трубах устанавливаются эти краны и сколько их должно быть.

Допустим, что на перемычке нет крана №1. В этом случае при малейшей аварийной ситуации, перекрыв воду у себя в квартире, вы оставите без отопления еще и соседей сверху и снизу. Если же кран установлен, то доступ к теплу вашим соседям перекрыт не будет и отопительная система у других жильцов вашего дома будет работать без перебоев.

А теперь подведем некоторые итоги того, как применяется байпас в быту, насколько он необходим, каковы его функции.

Байпас в водопроводной системе применяется в случае:

— установки насосной системы;
— установки счетчиков воды.

Итак, в водопроводной системе байпас выполняет исключительно функцию перемычки, и все.

Что касается функций байпаса, установленного в отопительной системе, то они здесь более важны и многообразны. Байпас в системе отопления выполняет не только роль обводного канала для теплоносителя в случае аварийной ситуации, но и роль регулятора температуры теплоносителя. Каким образом это происходит, упоминалось выше.

Как сделать байпас для циркуляционного насоса своими руками

Можно ли соорудить байпас самостоятельно, если не обладать достаточным уровнем знаний сантехники и определенным опытом работы в сантехнической области? Оказывается, можно, но в этом процессе мы сейчас разберемся с вами вместе и по-порядку.

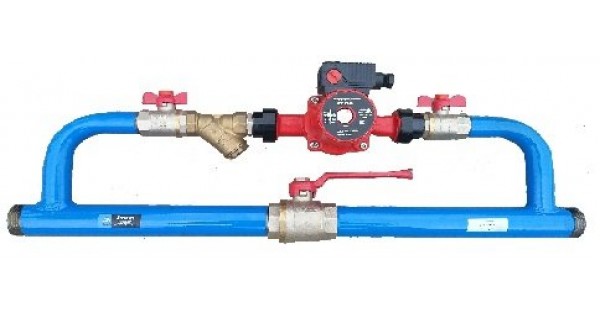

Байпас для циркуляционного насоса


Если ваш насос располагается на отопительной магистрали, вам нужно его сначала снять, а затем несколько реконструировать саму эту магистраль, а именно увеличить интервал между концами резьбы, на которых насос крепится.

За насосом с двух сторон установите шаровые краны, за кранами разместите тройник, диаметр которого точно соответствует диаметру вашего трубопровода.

Хочу обратить ваше внимание на то, что чаще всего тройники изготавливаются из металла, но если у вас тройник (а значит, и трубопровод) из полипропилена, то, прежде чем устанавливать кран, необходимо вставить в него специальные комбинированные муфты с резьбой или разборные муфты с «американками».

Теперь пришла пора примерки вашего узла: по вашим меркам отрежьте кусок трубы и на готовом месте установите собранный узел. Можно сделать таким образом: разобрать готовый узел на части, отсоединить насос, а две части трубопровода соединить с основной трубой. После этого установить насос и заняться трубой отвода воды.

Трубопровод надо приподнять настолько вверх, чтобы он не задевал насос, затем либо соединить намертво, либо задать направление навстречу друг другу двум патрубкам и установить кран с перемычкой. Таким же образом можно собрать самостоятельно байпас не только для циркуляционного насоса в системе отопления, но и для других приборов сантехнической направленности. Смотрим видео.

Читайте также:

Байпас в системе отопления - установка своими руками, зачем нужен, фото |

Современная гидравлическая система отопления или водоснабжения содержит большое количество запорно-регулирующей аппаратуры, теплообменников, насосов и прочих элементов, которые могут стать неработоспособными. Для их ремонта может быть предусмотрен специальный обходной «путь» для жидкости –

байпас, который позволит отключить определенный участок контура, не нарушая функциональности отопления в целом.

Оглавление

Что это такое?

Дословно в переводе с английского «bypass» означает «обходной». Это позволяет понять, что такое байпас в отоплении.

Это обходной участок трубопровода, который располагается параллельно к основной магистрали и позволяет забирать на себя часть потока жидкости из основной магистрали для выполнения регулировки или полностью отключить участок магистрали без остановки работы отопления.

Байпас в системе отопления способен играть несколько функциональных ролей. Рассмотрим их…

Байпас для радиатора в однотрубной магистрали отопления

Установка байпаса в системе отопления параллельно к батарее позволяет обеспечить регулировку потока жидкости через нее и, соответственно, температурный режим, а также обеспечивает возможность замены или ремонта теплового прибора без остановки функционирования отопления, что особенно актуально в многоквартирных домах. Как правильно установить байпас?

Смотрим картинку, подобные системы выглядят примерно так…

Байпас фото которого Вы видите слева — это просто обыкновенная перемычка, соединяющая непосредственно возле батареи подающую (горячую) и обратную (холодную) трубы.

Между перемычкой и радиатором устанавливаются шаровые краны. Именно они позволяют отключить отдельный прибор, а теплоноситель спокойно будет циркулировать по параллельному обходному пути.

Установка байпаса выполняется непосредственно у самой батареи.

Третий кран может быть установлен на самой перемычке и позволяет регулировать режим байпаса — баланс потока жидкости через батарею отопления и обходную трубу. Закрытое положение этого крана обеспечивает циркуляцию всего потока теплоносителя через данный обогреватель. Опционно вместо крана на подающей трубе перед радиатором может быть установлен терморегулятор, поддерживающий в радиаторе выставленную на нем температуру.

В домах с центральным отоплением желательно установить байпас для полотенцесушителя, так как многие модели этого теплового прибора могут быть не рассчитаны под параметры наших котельных. При этом диаметр байпаса выбирается меньше диаметра магистральных труб – обычно это полудюймовая труба.

Для чего нужен байпас? Он позволяет сократить энергозатраты, ограничив количество поступающего в радиатор теплоносителя. Таким образом, теплоотдача батареи отопления уменьшается, а энергия экономиться. Отсутствие возможности регулировки просто приводит к перегреву помещения с последующим открыванием форточек и улетучиванием тепла. Используемый в котлах теплообменник с байпасом позволяет регулировать необходимый расход теплоносителя через него.

Установив байпас своими руками (при наличии у Вас навыков сантехнических работ), Вы оставите значительную сумму денег в своем кармане.

Монтаж циркуляционного насоса при естественной циркуляции

При наличии в доме схемы отопления, которая использует естественный принцип циркуляции теплоносителя, ее можно несколько оптимизировать, установив электрический циркуляционный насос для принудительного движения теплоносителя. Но чтобы сохранить функциональность «естественности» (она может понадобиться при отсутствии электроэнергии) используют байпас с насосом в комплекте с запорными кранами. На самой магистральной трубе устанавливается шаровый кран соответствующего диаметра.

Байпас в системе отопления фото которого Вы видите ниже, включает в себя, вместо шарового крана, обратный клапан для байпаса, который препятствует движению теплоносителя по малому кругу при функционировании насоса.

Обходные варианты в водоснабжении

Подобный байпас в системе водоснабжения может быть использован для установки счетчика воды и обеспечения необходимости аварийного водоснабжения объекта, когда открывается кран на основной трубе, который в обычном режиме закрыт и опечатан. Эта манипуляция помогает увеличить объемный расход воды в случае возникновения пожароопасных ситуаций – через счетчик поток воды ограничен.

Итак, подытожим! Простой байпас в комплекте с необходимым оборудованием в современных отопительных сетях позволяет решать довольно сложные технологические задачи. Главное грамотный расчет, монтаж и правильная эксплуатация подобных узлов.

Рекомендуем прочесть!

что это такое и как произвести монтаж


Содержание:
1. Основные функции
2. Конструкция механизма
3. Монтаж устройства

Для обеспечения условий оптимального прогревания разных помещений в доме, квартире нужно, чтобы отопительная система функционировала эффективно. Иными словами, не должно быть крайностей типа чрезмерной жары или недостаточного обогрева комнат.

Справиться с этой задачей сможет байпас в системе отопления: что это такое – можно понять из его названия.

С английского языка значение этого слова переводится как «обходной». То есть, это трубопровод, расположенный в обход некоего участка теплоподачи.

Основные функции

Этот важный конструктивный элемент представляет собой короткую трубу, соединяющую две подводки: подачи и обратки теплоносителя. Сечение его должно быть на размер меньшим, нежели диаметр труб, которые он соединяет. Его несложно изготовить самому, но можно применить уже готовое изделие.

Он действует по такому принципу: при открытом кране нагретая вода, следуя путем меньшего сопротивления, проходит в байпас и, не поступая в радиатор, сразу же возвращается в обратку. Данная батарея не нагревается, а теплоноситель движется к следующей.

Обеспечивается несколько моментов, для чего нужен байпас в системе отопления дома:

  • регулирование уровня подачи воды, благодаря чему контролируется температура нагрева определенного помещения. Можно осуществлять как частичный, так и полный отвод теплоносителя от радиатора – путем степени перекрывания трубы. Таким способом нагрев каждой батареи производится до нужной температуры;
  • если задействована принудительная циркуляция, при внезапном отключении электричества насос остановится. Для поддержания дальнейшей работы системы необходимо прекратить прохождение воды в насос и активировать естественную циркуляцию, открыв на магистральном трубопроводе кран;
  • когда радиатору необходим ремонт либо замена, благодаря байпасу отключить можно лишь нужный отопительный прибор, не отключая всей системы;
  • этот элемент позволяет экономить топливо: тепло не тратится на незадействованные в определенное время батареи, благодаря чему температура воды сохраняется. И хотя кажется, что это несущественная экономия, на поверку выходит, что количество воды сокращается на 30-35%. Соответственно, сокращаются и расходы на ее прогрев.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Следует отметить: байпас на радиаторе отопления работает либо постоянно, либо лишь при запуске его работы.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом.

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками. Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Максимальной отдачи устройства можно добиться, если врезать в середину байпаса обычный шаровый регулировочный кран.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%.

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Байпас для систем отопления УНК—3/40 по цене 0 руб.

Данный узел совместно с циркуляционным насосом предназначен для создания принудительной циркуляции теплоносителя в системах любого типа.

Основные преимущества использования байпасов УНК в системах отопления.

  1. Автоматическое переключение отопительной системы в режим работы «открытая», в случае незапланированного отключения электроэнергии, предохраняет котёл от перегрева.
  2. Конструкция клапана предотвращает его «залипание» в системе.
  3. Обеспечивает простой доступ к циркуляционному насосу, что позволяет с легкостью обслуживать это устройство.
  4. Универсальный монтаж
  5. Не требует обслуживания

Принцип работы байпаса (насосного узла): При включении циркуляционного насоса, клапан, под действием напора воды, становится в положение — «закрыт».
При отключении электроэнергии и, соответственно, остановки циркуляционного насоса, клапан возвращается в положение—«открыт» и тем самым обеспечивает свободный ток воды по всей системе отопления, исключая при этом возможность перегрева котла.


Байпас работает в двух режимах — открытый, закрытый.

В режиме «открытый» — система отопления работает по принципу теплообмена, основанного на явлении естественной конвекции.В режиме «закрытый» — происходит принудительное перемещение теплоносителя по системе с помощью циркуляционного насоса.

Возможность подключения

  • Стандартная трубная резьба
  • Сварные соединения
  • Обжимные муфты

Технические характеристики

Параметр Значение
Объёмная подача узла, л/час, не более 4600
Коэффициент подачи, % 98
Допускаемый кавитационный запас, м 2
Число двойных ходов, шт 2
Макс. давление на выходе из насоса, Атм 6
Масса узла, кг, не более 6
Макс. температура перекачиваемой жидкости, С 130
Кол-во рабочих режимов 2

Характеристики моделей

Модель Диаметр Длина в сборе, мм Высота в сборе, мм Вес, кг Кран Маевского
УНК—1/40 40 800 220 3,5
УНК—1/50 50 800 220 4,3
УНК—3/40 40 300 540 2,2 +
УНК—3/50 50 300 540 2,5 +

Произведено в России

Байпас в системе отопления | Частный дом

Байпас в системе отопления - отрезок трубопровода, который установлен параллельно регулирующей и запорной арматуре. Основные элементы конструкции и деталей байпаса: 1 - циркуляционный насос; 2 - фильтр грубой очистки; 3 - запорные краны; 4 - запорный кран на байпасе.

Байпас в системе отопления

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном [4], между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких - либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

Обратный клапан в отоплении можно установить на байпасе вместо крана [4]. Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Диаметр условного прохода (Ду) устройства линии байпаса такой же, как и у обратной магистрали и составляет 40 - 50 мм, а диаметр труб врезки циркуляционного насоса [1] с запорными кранами [3] и фильтром [2] соответствует Ду насоса. Примерный вариант схемы установки ручного байпаса на (Рис 1). Фильтр грубой очистки ставится только перед насосом, по направлению движения воды. Все краны, на случай поломки, лучше укомплектовать фитингами разборного типа. Очень удобно во время установки устройства байпаса в систему отопления, применение Американок (Фото 1), которые позволят быстро и без особых проблем провести ремонтные работы. Для запорной арматуры эффективнее применять шаровые краны, а не вентиля.

Для работы отопления с естественной циркуляцией кран [4] должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны [3] открыты, кран [4] закрыт и включен насос.

Байпас радиатора

Байпас радиатора (схема на Рис 2 и Рис 3) устанавливается в однотрубной системе, между подводящей и обратной трубой подключения прибора к отопления. В первую очередь он предназначен для регулирования нагрева каждого в отдельности прибора обогрева, при помощи терморегулирующих или запорных кранов [6] и отлаживания циркуляции теплоносителя краном [5]. Во вторых, для проведение ремонтных работ с радиатором без отключения и слива системы отопления. Для этого  открывается до конца кран [5] и после этого перекрываются краны [6]. Чтобы другие приборы отопления на этом стояке (выше или ниже отключенного) дальше продолжали нормально функционировать, правильно диаметр байпаса радиатора сделать таким же как и диаметр стояка. Смотрите видео. Такие же схемы актуальны и при монтаже полотенцесушителя.

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.



что это такое и какова польза от его присутствия

Качественная система отопления в доме очень важна в условиях отечественного климата. Установка отопительной системы позволяет поддерживать температуру на заданном уровне, даже если за окном мороз или осенняя слякоть. С каждым годом на рынке появляются все новые системы для обогрева жилищ, отличающиеся более высокой эффективностью и усовершенствованной конструкцией. Но практически в каждом варианте этого оборудования присутствует байпас. Что это такое и зачем нужен этот узел?

Байпас выступает как основной элемент регулировки температуры в батареях. Этот узел представляет собой перемычку, которая сделана в виде трубы. Установка производится между прямой и обратной трубами отопительной магистрали. Посредством байпаса осуществляется регулировка теплоносителя в радиаторах. При выборе байпаса очень важно понимать особенности его работы и то, насколько он подойдет к вашей системе отопления.

Байпас: что это такое?

Основное назначение этого элемента отопительной магистрали – возвращение в стояк батареи лишнего теплоносителя. Проще говоря, посредством этого элемента обеспечивает транспортировка воды до регулирующей запорной арматуры.

  • При отсутствии этого устройства намного труднее осуществлять ремонт батареи в периоды, когда система находится в рабочем состоянии.
  • Установка этого элемента позволяет обеспечить работоспособность отопительной магистрали в периоды отсутствия электричества (если ваша отопительная система связана с электрокотлом).

Если в доме произошло отключение электроэнергии, то необходимо перекрыть краны, посредством которых осуществляется подача теплоносителя в насос, а потом открывается кран на центральной трубе. Если в отопительной магистрали использовать байпас с клапанами, вам не придется перекрывать краны вручную. Этот процесс будет происходить в автоматическом режиме.

Разновидности байпаса:

  • с обратным клапаном;
  • без клапана.

Байпасы, которые снабжены обратным клапаном, используются для циркуляционного насоса в отопительной магистрали. Их применяют, когда в этом возникает необходимость. При включении насоса происходит открывание клапана, и, в условиях повышенного давления, происходит пропуск теплоносителя. При выключении насоса происходит закрытие клапана. Отметим, что клапан закрывается в автоматическом режиме. Если получилось так, что на байпас попала окалина, то это может привести к тому, что он потеряет работоспособность.

Используя в составе отопительных магистралей байпас без клапана, можно выполнять работы в одной части системы без необходимости её полного отключения. Установка насосного оборудования без клапана позволяет осуществить подключение к системе отопления в том месте, где отсутствовал радиатор.

Автоматический байпас

Если вы решили установить в свою систему отопления автоматический байпас, то необходимо выбирать этот элемент с тем расчетом, чтобы он был на один размер меньше, чем труба стояка. Если не придерживаться этого правила, после установки прекратится циркуляция теплоносителя. Это произойдет по причине того, что гидравлическое сопротивление батареи будет больше, чем в байпасе.

Отметим, что установка автоматической модели должна производиться вместе с циркуляционным насосом. В такой связке они работают в автономном режиме даже в тех случаях, когда происходит отключение электроэнергии. Их работа осуществляется за счет естественной циркуляции.

Установка байпаса

Установку байпаса в отопительной магистрали лучше не проводить своими силами. Эти работы должны выполнять квалифицированные специалисты. Они смогут качественно установить этот элемент системы отопления. После установки мастера выполнят проверку системы на брак, а если имеются дефекты и протекание, то устранят их.

Установка байпаса должна производиться как можно ближе к радиатору и, одновременно, как можно дальше от стояка. Если в этом есть необходимость, то после установки байпаса можно смонтировать дополнительный кран. Благодаря ему будет обеспечена полноценная циркуляция теплоносителя при помощи радиатора, а не за счет байпаса.

Помимо основных функций этот элемент еще может выступать в качестве терморегулятора. С его помощью можно осуществлять регулировку уровня горячей воды. Установка прибора выполняется в направлении движения теплоносителя.

При выполнении монтажных работ сначала производится установка фильтра. Затем выполняется монтаж обратного клапана. И, в самом конце работы, производится установка циркуляционного насоса. Если вы твердо решили выполнить установку байпаса, то не стоит покупать самые дешевые устройства. Прежде всего, этот элемент системы отопления должен быть качественным и надежным. Обратите внимание на следующие параметры:

  • товар был сертифицированным – продавец должен предоставить сертификат соответствия;
  • поры в местах сварных швов должны отсутствовать;
  • при откручивании соединений с резьбой не должно возникать затруднений.

Байпас в системе отопления

На участках отопительной системы, где диаметр труб сужается и сокращается скорость потока, можно установить шаровые вентили. Если говорить об их конструкции, основными элементами в ней являются корпус и металлический шар. Последний имеет отверстие определенного диаметра. Установка такого вентиля исключает снижение просвета при его открытии.

Если шаровой вентиль потерял работоспособность, его сразу нужно заменить на новый, поскольку ремонту он не подлежит. В том случае, если шаровые вентили эксплуатируются в течение продолжительного срока, может произойти их закипание. Во избежание этого в течение всего времени использования необходимо проворачивать эти элементы арматуры.

Сокращение затрат на электричество благодаря байпасу

Установка байпаса нужна не только для того, чтобы система отопления полноценно работала, но и для снижения затрат на электричество. Если провести сравнение работы системы отопления проточного и замыкающего типа, то последняя будет отдавать теплоносителя на 33% меньше, а у радиатора теплоотдача уменьшится на 10%.

Используя байпас в системе отопления, можно значительно сократить затраты на электричество и при этом обеспечить теплую атмосферу в частном доме.

Особенности использования байпаса

В конструкции современных систем отопления имеется встроенный насос, который может работать и без байпаса, но все же устройство в частных домах таких систем отопления дает владельцу определенные преимущества:

  • обеспечивается эффективное распределение воды по радиаторам. Необходимость в насосе возникает в том случае, если отопительная магистраль включает большое количество батарей, а трубы имеют большую протяженность;
  • неточность уклона труб во время прокладки никак не влияет на параметры работы таких систем отопления;
  • скопление воздуха в системе отопления не оказывает отрицательного влияния на ее работу.

Ранее системы отопления в частных домах монтировались без насоса. Сейчас можно в такую систему установить насос и обеспечить повышение качества работы без замены остального оборудования.

Плюсы применения байпаса

Присутствие в составе систем отопления байпаса помогает справиться со многими проблемами в процессе эксплуатации:

  • ошибками, которые были допущены при устройстве системы;
  • отсутствием нормальной циркуляции теплоносителя в системе отопления.

Установка перемычки возможна на радиаторы, но в этом случае использовать их можно только в однотрубной системе отопления. Монтаж байпаса выполняется между проводящей и обратной трубой. После этого появится возможность регулировки нагревания радиатора.

Заключение

Если вы обустраиваете систему отопления в собственном доме, следует подумать об установке байпаса. Он является важным элементом и должен присутствовать в каждом доме. Устройство помогает регулировать температуру радиатора отопления. Также оно позволяет удалить из батареи излишнее количество теплоносителя в стояк.

Если возникла необходимость в ремонте участка системы отопления, то без этого элемента просто не обойтись. Приобрести байпас можно в любом магазине. А вот его установку следует доверить профессионалам. Они смогут выполнить качественный монтаж и проверить работоспособность системы по завершении установочных работ.

Оцените статью: Поделитесь с друзьями!

Как используется байпас в системе отопления

Экспертам по монтажу отопительных систем растолковывать, что такое байпас в системе отопления не требуется. Любой из них скажет, что его задача - поддержание комфортной температуры методом регулирования подачи теплоносителя в жидкостной схеме обогрева. Но вот несложным обывателям это устройство и принцип его работы не совсем понятны, и дабы восполнить данный пробел в знаниях, и будем детальнее сказать ниже.

Неспециализированные сведения об устройстве

Нашим читателям, каковые обожают все мастерить своими руками, определить подробнее о нем будет очень полезно. Попытаемся избегать сложных технических терминов, дабы особенности этого ответственного конструкционного элемента были понятны практически всем.

Байпасом именуют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. В большинстве случаев применяют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Значительно чаще возможно встретить трубы на 1/2″. Сейчас такое устройство стало пара иным, не смотря на то, что не забыты и его первоначальные возможности.

Использование

Ниже рассмотрим основные варианты применения устройства:

Регулировка теплоносителя
  1. Функциональное назначение байпаса - возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае применения автоматического либо ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре.
  2. В случае если данного элемента не будет, вы не сможете произвести ремонт радиатора на протяжении функционирования контура обогрева.
  3. Байпас разрешает ускорить процесс наполнения либо опустошения отопительной системы.
Без электричестваОсобенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый довольно часто задаваемый вопрос потребителями в торговых сетях: «Как именно система будет работать, в то время, когда пропадет электричество?». Много лет применение стандартных напольных котлов не предусматривало их зависимость от электричества. Но применение системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.В то время, когда электричество исчезает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. В случае если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это необходимо сделать чтобы перевести систему в режим естественной циркуляции.

Установку устройств на байпасе нужно делать по направлению к теплоносителю, выполняя следующую последовательность:

  • фильтр – помогает для задержки больших и небольших частиц, каковые смогут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, но оно делает весьма нужную работу;
  • обратный клапан – снабжает движение теплоносителя лишь в одном направлении. При его установке нужно руководствоваться стрелкой на корпусе, которое показывает направление потока;
  • циркуляционный насос – нужен для принудительного перекачивания теплоносителя по отопительной системе.

Совет: при установке байпаса в стояк рядом с циркуляционным насосом, нужно применять запорные клапана.

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздушное пространство, т.е. она не будет «завоздушиваться».

Применение в однотрубном отоплении помещения

Такая система есть морально устаревшей, но она еще достаточно довольно часто видится в зданиях советской постройки. Время от времени такое отопление работает на уникальность действенно, почему зимний период в квартирах делается невыносимо жарко.

В аналогичной ситуации оказать помощь может монтаж байпаса.

Процесс несложный, но, при его проведении требуется выполнять кое-какие условия:

  1. Байпас необходимо размещать на большом расстоянии от вертикального участка трубы. Вернее сказать, как возможно ближе к радиатору отопления.
  2. Обводная труба отопления может изготавливаться прямо на месте установки из фактически трубы, тройника, каковые соединяются посредством сварочных работ.

Совет: вы имеете возможность приобрести элемент в уже готовом виде и произвести монтаж посредством резьбовых соединений.

  1. Установите между байпасом и входным отверстием батареи отопления терморегулятор либо регулировочный вентиль. Это разрешит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства разрешит сократить затраты энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и простой проточный, в первом случае количество подаваемого в радиатор теплоносителя уменьшиться на треть. Наряду с этим теплоотдача отопительного прибора сократиться приблизительно на 10%.

Эти трансформации на практике не будут смотреться кардинальными, в то время, когда система вправду отличается переизбытком тепла. При верном подборе типоразмера радиаторов в большинстве случаев имеется определенный запас эффективности, составляющий около 10-15%, всецело покрывающий уменьшение теплоотдачи.

Вывод

В итоге возможно заявить, что простое и примитивное на первый взгляд устройство – байпас, возможно по праву считать универсальным. С его помощью удается создать в доме комфортную среду проживания, сократив наряду с этим счета за источники энергии, что не имеет возможности не радовать. Видео в статье разрешит возможность найти дополнительную данные по указанной выше теме.

Вам нужен байпас для зон ОВК?

Здесь, в Атланте, зонированные системы HVAC - настоящая находка летом. Если в вашем доме два или более этажа, но только один кондиционер подключен к одному термостату на нижнем этаже, на верхних этажах может быть намного жарче, чем на первом. А под словом «намного жарче» мы подразумеваем от 2 до 5 градусов тепла. Может больше.

Зонированные системы решают эту проблему, заставляя кондиционер отдельно охлаждать верхний и нижний этажи. С зонами вы можете разорвать шорты для досок, сбросить обувь и засунуть зонтик в свой напиток - независимо от того, на каком этаже вы находитесь!

В течение дня вы можете быть счастливы при 76 градусах внизу - даже если это означает, что наверху будет 78-80 градусов. Ты не проводишь время наверху, так что все хорошо.

Ночью в спальнях наверху может быть 75. Вниз по лестнице? Какая разница! Ты там не спишь! Установите термостат на 78 и забудьте об этом.

Но знаете что? Не все зонированные системы одинаковы.

Думаете, у вас есть проблемы с зонированием HVAC в вашем доме в Атланте? Что ж, вы могли бы! Читай дальше, чтобы узнать больше. Если у вас есть проблема, команда PV может помочь вам ее решить.

Свяжитесь с нами сегодня

Хороший дизайн зонирования vs. плохой дизайн зонирования

Если в вашем доме две или более системы HVAC с несколькими наружными блоками, несколькими вентиляторами и несколькими независимыми сетями воздуховодов, поздравляем! Вам, вероятно, не потребуется никаких модификаций воздуховодов для размещения ваших зон. Ваша система была разработана для полностью отдельных систем отопления, вентиляции и кондиционирования воздуха. Все готово.

Еще один хороший способ спроектировать зонированную систему - использовать кондиционер (и печь) с регулируемой скоростью в паре с вентилятором с регулируемым потоком воздуха. Вы устанавливаете заслонки внутри ваших воздуховодов, направляете воздух только в те области, которые в нем нуждаются, и можете быть уверены, что система подаст ровно столько воздуха, сколько нужно для обогрева или охлаждения помещения. Для этого предназначены системы с регулируемой скоростью.

Еще есть плохой дизайн зон: стандартные одноступенчатые системы отопления, вентиляции и кондиционирования воздуха с заслонками в воздуховодах.Эти системы часто настраиваются так же, как системы переменной скорости с зонами. Однако, поскольку это стандартная система только с одной скоростью, у вас обязательно возникнут проблемы.

Почему добавление зон в стандартную систему HVAC - плохая идея

Помните, как в детстве дул в соломинку? Если вы прикрыли часть другого конца соломинки, давление внутри нее возрастет. Это оказало некоторую нагрузку на ваши легкие и заставило вас усерднее работать, чтобы продуть через соломинку такое же количество воздуха.

Ну, добавление зон к стандартной системе HVAC создает аналогичную ситуацию. Чтобы направить разные объемы воздуха в разные зоны вашего дома, специалист по ОВК должен установить упомянутые ранее заслонки. Эти заслонки живут внутри ваших воздуховодов и реагируют на призывы к воздуху в разных зонах, открывая и закрываясь по мере необходимости.

Проблема? Когда заслонки закрыты в одной зоне и открыты в другой, ваш кондиционер должен пропускать много воздуха через меньшее количество воздуховодов. Это похоже на то, как если бы вы прикрыли часть соломинки и попытались продуть через нее такое же количество воздуха.

За исключением того, что вместо нагрузки на легкие, нагрузка поглощается оборудованием HVAC. Нехорошо.

В мире HVAC у нас есть название для этого стресса: высокое статическое давление. Каждая канальная система HVAC рассчитана на определенное статическое давление. Но когда статическое давление становится слишком высоким и вы начинаете перемещать много воздуха через все меньше и меньше воздуховодов…

  • Ваша система может выйти из строя. Избыточное давление может заставить определенные компоненты работать больше, чем они предназначены.В результате они могут выйти из строя. Вы не только некоторое время будете без кондиционера - вам, возможно, придется заплатить за новый вентиляторный двигатель или компрессор.
  • Воздушный поток не будет оптимальным. Вы получите много воздуха в зоне, требующей воздуха - настолько, что это может сделать вас менее комфортно, чем больше! Вы когда-нибудь управляли автомобилем, и у вас были холодные руки из-за того, что вентиль кондиционера был направлен прямо на ваши пальцы? Вроде как это.
  • Все лето вам предстоит бороться с повышенной влажностью. Поскольку стандартный кондиционер всегда работает на полную мощность, он очень быстро охладит каждую зону. Это может показаться приятным, но это не так. Система удовлетворит настройку вашего термостата, но она не проработает достаточно долго, чтобы удалить много влаги из вашего дома.
  • Будет шумно. Вы услышите очень громкий свист во время работы системы. Возможно, вам придется кричать, чтобы люди вас услышали.
  • Дорого в эксплуатации. Большой объем холодного воздуха, проходящего через систему, сделает вашу змеевик холоднее, чем следовало бы.Действительно холодный змеевик - действительно неэффективный змеевик. Результат? Запуск кондиционера летом будет стоить больших денег.

По этим причинам мы никогда не рекомендуем зонирование в одноступенчатой ​​системе. Всегда.

Но если ваша система HVAC была настроена таким образом, и вы хотите сохранить свои зоны, решение есть. Вроде…

Вход в байпасную заслонку и байпасный канал

Для снятия избыточного статического давления при закрытых заслонках некоторых зон необходимо перенаправить избыточный воздух.Это все равно что продырявить соломинку, когда вы дует в нее, чтобы уменьшить нагрузку на легкие.

За исключением того, что вместо того, чтобы просверлить отверстие в воздуховоде и прекратить это дело, мы устанавливаем еще один воздуховод.

Этот воздуховод называется байпасным. Внутри находится байпасная заслонка. Обводной канал соединяет приточную камеру с обратным воздуховодом. Заслонка внутри позволяет или запрещает попадание воздуха в байпасный канал, в зависимости от ситуации.

Допустим, у вас есть двухэтажный дом с двумя зонами, по одной на каждый этаж.Когда система охлаждает оба этажа, все зональные заслонки открыты, так что воздух может течь повсюду. Однако байпасная заслонка остается закрытой. А теперь представьте, что вам нужен только кондиционер наверху. Заслонки на нижнем этаже закроются, а заслонки наверху останутся открытыми. Байпасная заслонка также откроется, перенаправляя избыточный приточный воздух обратно в вашу обратку и уменьшая статическое давление.

Звучит супертехнично? Не волнуйся. Просто знайте, что байпасная заслонка и байпасный канал не позволяют избыточному воздуху ломать вещи.

Если у вас есть стандартный одноступенчатый кондиционер и вы планируете добавить зоны, убедитесь, что ваш подрядчик по ОВК устанавливает компоненты байпаса.

Обходные заслонки и воздуховоды, которые следует учитывать

  • Компоненты байпаса не могут исправить плохую конструкцию HVAC. Зонирование одноступенчатой ​​системы всегда будет второстепенным. Добавить обходной канал немного лучше, чем накрасить свинью помадой, но ненамного. Байпас может помочь вам избежать поломки вашей системы отопления, вентиляции и кондиционирования воздуха, сократить количество коротких циклов и несколько снизить неэффективность работы.Но все равно не идеально.
  • Если у вас стандартная система и вы думаете о добавлении зон, не надо. Лучше подождать, пока вы будете готовы заменить систему, и вместо этого выбрать оборудование с регулируемой скоростью. Таким образом, вы сможете правильно добавлять зоны.
  • Если у вас есть стандартная система с зонами и у вас нет обхода, он вам нужен. В противном случае вы можете столкнуться с проблемами, о которых мы говорили ранее.
  • Статическое давление может быть и должно быть измерено . Каждый раз, когда вы добавляете зоны в одну систему, убедитесь, что установщик измеряет статическое давление для каждой зоны. Оно никогда не должно быть выше, чем указано в документации вашего производителя.
  • Вам может понадобиться датчик нагнетаемого воздуха. Если у вас есть стандартная система с зонами, и вы имеете привычку устанавливать очень низкую температуру на термостате, существует риск одновременной подачи слишком большого количества холодного воздуха в систему и замораживания змеевика. Этот маленький датчик отключит систему до того, как она станет достаточно холодной, чтобы что-либо повредить.

В нижней строке? Зоны потрясающие. Но ты должен делать их правильно.

Если у вас есть простой кондиционер, который включается, когда вам нужен прохладный воздух, и выключается, когда он соответствует настройке вашего термостата, не добавляйте зоны. Если у вас есть такая система и у вас уже есть зоны, добавьте обход. Вы будете рады, что сделали.

Часто встречаются зонированные системы с неподходящими компонентами байпаса. В других случаях в зонированной одноступенчатой ​​системе байпаса вообще не будет! Эти ошибки могут стоить вам много времени и привести к большому дискомфорту.

И если вы думаете о добавлении зон и в любом случае пришло время заменить вашу систему, вам подойдет оборудование с регулируемой скоростью. Вы сможете наслаждаться беспроблемным зонированием и всеми преимуществами комфорта, которые предлагают системы переменной скорости.

Вам также будет комфортно во всем доме - наверху и внизу - все лето.

Нужен ли мне байпас для обогревателя бассейна?

Нужен ли мне байпас на обогревателе бассейна?

SwimmingPoolSteve.com поддерживается пользователями. Чтобы этот ресурс о бассейнах и спа был доступен бесплатно для всех читателей, я зарабатываю комиссионные за покупки, сделанные по ссылкам на этой странице. Для получения дополнительной информации см. Полную страницу заявления об отказе от ответственности. Используя этот сайт, вы соглашаетесь с условиями.


Если у вас есть обогреватель для вашего бассейна, то это один из самых дорогих отдельных компонентов вашей системы бассейна. В дополнение к этому, он также является одним из самых темпераментных с точки зрения включения и работы, когда вы этого хотите.По сравнению с ним, фильтр для бассейна не имеет большого количества движущихся частей, поэтому фильтры имеют тенденцию выходить из строя или требуют значительно меньшего обслуживания, чем нагреватели. Поскольку обогреватели дороги, у них много движущихся частей по сравнению с другими частями вашего оборудования, а обогреватели могут ломаться по-разному, вам, как владельцу бассейна, будет иметь смысл предпринять любые шаги. вы можете защитить свои вложения в более теплую температуру плавания.

Защита обогревателя для бассейна важна, если вы хотите добиться от него максимально длительного срока службы.Что вам обязательно нужно. Если вы хотите изучить эту тему дальше, вы можете прочитать эту статью о том, как установить нагреватель для бассейна, или, если у вас уже есть установка нагревателя, вы можете взглянуть на контрольный список для нагревателя бассейна, чтобы узнать, есть ли что-то, что вы делаете, что может быть повреждение нагревателя. Одна тема, заслуживающая отдельной страницы, - это вопрос о том, следует ли вам использовать зонированный байпас для обогревателя бассейна или нет. Чтобы дать содержательный ответ на этот вопрос, мне нужно затронуть несколько разных тем, чтобы дать некоторый относительный контекст:

Что такое байпас? - Давайте разберемся с легкими вещами.Водопроводный байпас, или водопроводные зоны, или зонированный байпас - все это способы описания добавления бокового ответвления от основной водопроводной магистрали, которая является вашей системой циркуляции. Когда что-то устанавливается «последовательно» (в линию), это означает, что все материалы в системе (вода, электричество) должны проходить через нее. Когда что-то установлено «параллельно» (в автономном режиме), то материал, в данном случае вода, не обязательно должен проходить через параллельное устройство. Вы можете или можете не делать этого, или с помощью универсальной системы, такой как трехзонный байпас, вы можете иметь возможность отправлять всю воду, ничего или только около воды через периферийное устройство.Для водопроводных систем, когда вы слышите слово «зона», просто представьте клапан. Трехзонный байпас на вашем обогревателе может быть заменен на трехклапанный байпас для вашего обогревателя. Прежде чем мы перейдем к тому, как установить один из них и как они выглядят, сначала вам нужно знать, почему это важно для вашего пула.


Нужно ли отключать обогреватель? - Когда вы правильно ухаживаете за водой в бассейне, вам нужно будет регулярно делать то, что называется суперхлорированием, когда вы увеличиваете уровень свободного хлора как минимум до десятикратного значения связанного хлора и удерживаете его на этом уровне для продолжительной обработки в течение ночи.В этот период уровень свободного хлора нередко превышает 10 частей на миллион. Это то, что необходимо регулярно делать с бассейнами с хлором, чтобы поддерживать уровень связанного хлора ниже 1 ppm. Кроме того, очень вероятно, что будут случаями, когда что-то пойдет не так с вашим обслуживанием воды, и у вас будет вода низкого качества по любому количеству причин. Во время как этих запланированных, так и незапланированных событий для вашего обогревателя было бы огромным преимуществом отключиться от сети и не пропускать через него плохую или агрессивную воду, содержащую химические вещества.Внутренняя коррозия, утечки и выход из строя нагревателей бассейна - наиболее распространенный способ выхода из строя нагревателей бассейна. Принято считать, что использовать зональную байпасную систему, чтобы отключить обогреватель по мере необходимости, чтобы защитить его от воды низкого качества.

Как обойти нагреватель бассейна? - Перепускной канал обогревателя - не панацея для решения ваших проблем с обогревателем. Это всего лишь инструмент, но при правильном использовании он очень полезен. Если у вас уже была вода плохого качества до того, как вы отключили обогреватель, то теперь вы застряли внутри водонагревателя, что может быть хуже, чем циркуляция воды низкого качества.Отключить нагреватель лучше всего заранее, как при плановом суперхлорировании. Когда это делается после обнаружения проблемы, вы хотите ограничить время простоя нагревателя, и в любой период, превышающий 12–24 часа, следует рассмотреть возможность слива или продувки воды изнутри нагревателя. Есть много различных нагревателей и конфигураций. Вы должны попросить местного специалиста по бассейнам или нагревателям оценить вашу уникальную установку и дать совет о том, как наиболее эффективно использовать байпас нагревателя для вашей системы.Слив воды из обогревателя в автономном режиме может быть, а может и не быть хорошей идеей, и это, вероятно, будет зависеть от того, насколько плохая вода находится внутри него. Высокий хлор - это очень плохо. Постоянно высокий pH - это плохо (образование накипи), а периоды очень низкого pH - плохо (кислая). Высокий уровень хлора в сочетании с очень низким pH, вероятно, является худшим сочетанием для внутренних компонентов вашего обогревателя и, безусловно, того, чего вам следует избегать.


Наступает момент, когда вы можете спросить себя, почему ваш специалист по бассейну не установил байпас нагревателя в первую очередь на вашем бассейне.По крайней мере, по моему опыту, это просто функция стоимости. Когда вы используете байпас для обогревателя бассейна, вам понадобится несколько клапанов. Как минимум два и три для оптимального управления потоком, если вы используете клапаны типа «вход-выход», такие как эти переключающие клапаны Jandy. При желании можно создать зонированный байпас всего с одним трехходовым переключающим клапаном, например, Jandy 4715 (1,5 дюйма) или Jandy 4717 (2 дюйма). Обычно несколько сотен клапанов - это примерно то, что нужно, плюс несколько дополнительных минут, чтобы собрать все вместе, плюс вам нужно немного больше места на площадке оборудования для клапанов и байпаса, а большинство площадок оборудования уже малоразмерны.Это уже несколько сотен долларов, и добавьте к этому еще одно соображение ... предохранительные клапаны.

Клапаны сброса давления на нагревателях бассейнов - Все нагреватели бассейнов раньше поставлялись с клапанами сброса давления, потому что они, знаете ли, взрываются с тревожной регулярностью. Современные обогреватели для бассейнов имеют внутренние механизмы безопасности, которые значительно усовершенствовались с первых дней использования обогревателей для бассейнов, и теперь только некоторые обогреватели для бассейнов будут иметь предохранительный клапан, а другие - нет.Некоторые установщики вставляют их, а некоторые нет. В некоторых областях они требуются на всех обогревателях бассейнов, а в других - нет. Однако стоит отметить, что во многих областях нагреватель бассейна, установленный «последовательно» (в линию) в вашей водопроводной системе, не требует клапана сброса давления, однако, если вы решите создать зону в своем нагревателе с байпасом, во многих областях теперь требуется это подогреватель, чтобы установить предохранительный клапан.

За несколько сотен клапанов для байпаса, плюс, возможно, лучшая часть еще одной сотни за сам предохранительный клапан, а также необходимо иметь водопровод, чтобы отвести любую сброшенную (кипящую) воду в безопасное место, так как в отличие от взрыва любого, кто окажется рядом с оборудованием для бассейна.В конце концов, парень, продающий обогреватель за 2500 долларов, переполнен бизнесом, в то время как компания, занимающаяся обогревателями за 2900 долларов, устанавливающая байпасы и предохранительные клапаны буквально без дополнительной финансовой выгоды для себя, вряд ли сделает продажу. Вот почему у большинства обогревателей бассейнов нет байпаса. Я определенно хочу байпас для обогревателя бассейна, и вы тоже должны это сделать.

Как сделать байпас нагревателя - Вы можете использовать отдельные клапаны, либо две зоны, либо три зоны, чтобы сделать байпас нагревателя.В качестве альтернативы вы можете использовать одинарный трехходовой переключающий клапан, расположенный в месте тройника первой трубы, подающей в байпас нагревателя. Трехходовой переключающий клапан может направлять воду прямо в бассейн или перекрывать проход в бассейне и выталкивать всю воду через нагреватель. Вы даже можете установить его на полпути между двумя, чтобы позволить некоторому потоку к нагревателю, а другому - обойти его и вернуться прямо к бассейну. Не существует "правильного пути" для каждого применения, однако я рекомендую использовать три входных и выходных клапана для создания трехзонного байпаса для нагревателей бассейнов.Мне не нравится вероятность того, что вода будет выталкиваться обратно через выходную сторону нагревателя из единственного перепускного клапана, закрытого на стороне нагревателя.

Максимальная скорость потока через нагреватель бассейна - В связи с увеличением размера и мощности насосов для жилых бассейнов более актуальной проблемой является то, что некоторые надежные фильтрующие насосы могут превышать максимальное значение скорости потока для вашего нагревателя. Уточните у производителя нагревателя или в руководстве по эксплуатации ваши конкретные числа, однако многие из них находятся в диапазоне 125 галлонов в минуту для максимального расхода.Это много, и большинство систем бассейнов не будут превышать это число, однако некоторые из более новых насосов с регулируемой скоростью мощностью 2 и 3 лошадиных силы смогут превысить это количество в некоторых водопроводных системах. Если ваша система будет пропускать больше воды, чем максимум, с которым ваш обогреватель может безопасно справиться, вам потребуется установить внешний байпас. В большинстве новых обогревателей установлены внутренние байпасные системы, предотвращающие передачу слишком большого потока через теплообменник, но внешний байпас может быть предпочтительнее.

Контрольный список нагревателя бассейна

Почему мой насос для бассейна вышел из строя раньше?

Как выжать максимум из вашего бассейна

Почему у меня сломался обогреватель для бассейна?

Как установить обогреватель, чтобы он прослужил

Бассейн Блог Стива

Есть вопрос - спросите Стива

Если вы хотите продолжить изучение бассейнов и спа от отраслевого эксперта, подпишитесь на бассейн Стива на Facebook, Twitter и YouTube

Подтвержденные бренды бассейна Steve

Следующие ссылки и продукты относятся к аффилированным лицам веб-сайта Стива по плавательному бассейну.Это бренды, продукты и услуги, вручную отобранные Стивом для одобрения. Обратите внимание, что эти одобрения могут включать денежную компенсацию, партнерские ссылки и реферальные сборы на Стива в плавательном бассейне, однако при использовании одного из этих продуктов или услуг с вас не взимается дополнительная плата. Доход, полученный от этих ссылок, помогает поддерживать доступ к бассейну и спа-ресурсам для всех. Для того, чтобы ваш продукт или услуга были рассмотрены для включения в список одобренных торговых марок, отправьте письмо по адресу SwimmingPoolSteve @ gmail.com.

Заявление о раскрытии информации Amazon - Как партнер Amazon я зарабатываю на соответствующих покупках.


www.InTheSwim.com

Если вам необходимо заказать оборудование, запчасти или химикаты для бассейнов через Интернет, вам следует выбрать покупку у специалиста, который занимается исключительно продуктами для бассейнов и спа. InTheSwim.com был бы моей рекомендацией владельцам бассейнов, которые хотят делать покупки в Интернете для принадлежностей для бассейнов и спа.

- Бассейн Стив


www.BasecreteUSA.com

Я не могу не подчеркнуть важность использования гидроизоляционного раствора для бетонных бассейнов. Когда дело доходит до технического процесса гидроизоляции бетонных бассейнов, Basecrete - самый эффективный продукт, о котором я знаю. Я настоятельно рекомендую всем владельцам бетонных бассейнов использовать продукты Basecrete.

- Бассейн Стив


www.LightStream.com

Установка пула может быть очень дорогой, особенно когда вы начинаете добавлять дополнительные опции.Строительство бассейна - это событие, которое бывает раз в жизни для большинства людей, и очень важно получить именно тот бассейн, который вы хотите. Финансирование бассейна может помочь вам получить тот бассейн, который вы хотите, и убедиться, что у вас есть деньги, необходимые для того, чтобы сделать это правильно с первого раза.

- Бассейн Стив


www.PoolSuppliesCanada.ca

Когда дело доходит до заказа принадлежностей для бассейнов и спа в Канаде, www.PoolSuppliesCanada.ca, безусловно, является лучшим вариантом. В них есть все, от химикатов до сменных насосов и целых комплектов для бассейнов, с возможностью бесплатной доставки и большим количеством товаров «на складе», чем в любом другом канадском интернет-магазине.

- Бассейн Стив

Термобайпасный клапан | 3-ходовой термостатический клапан

Термобайпасный клапан необходим в гидравлических контурах, где требуется быстрый прогрев, контролируемая температура жидкости и низкое противодавление в обратной линии. Контроль температуры - ключевой элемент оптимальной работы системы. Слишком горячие жидкости могут вызвать снижение вязкости жидкости, внутреннюю утечку, кавитацию насоса и, в конечном итоге, выход из строя компонентов. Слишком холодные жидкости увеличивают вязкость жидкости, что приводит к сильной нагрузке на компоненты системы.Правильный контроль температуры жидкости гарантирует, что механические компоненты должным образом смазаны и работают с максимальной эффективностью.

ThermOmegaTech 3-ходовые термобайпасные клапаны (TBV) обеспечивают надежный контроль температуры жидкости в двигателях, компрессорах, системах охлаждения смазочного масла, контурах гидростатического привода, радиаторах, гидравлических силовых агрегатах, управлении технологическими процессами и других промышленных приложениях, где необходимо отводить жидкости в зависимости от их температуры.

Эти самодействующие термобайпасные клапаны контролируют входной поток и автоматически отводят жидкость в зависимости от температуры в одно из двух выходных отверстий.Жидкость ниже заданной температуры клапана отводится в резервуар или байпасный контур, в то время как жидкость при заданной температуре или выше отводится в охладитель системы.

Эти термостатические клапаны автоматически регулируют температуру жидкости, чтобы поддерживать работу системы при оптимальной температуре, чтобы снизить износ системы и исключить чрезмерное тепловое повреждение. В байпасном режиме TBV модулирует температуру жидкости, смещая обратный поток через охладитель / теплообменник или направляя его напрямую в резервуар.В режиме смешивания TBV регулирует поток через порты «B» и «C», чтобы обеспечить желаемую температуру на выходе из порта «A».

Тепловой байпас необходим для поддержания контроля температуры жидкости в гидравлических и смазочных системах, используемых в промышленных, мобильных и аэрокосмических приложениях. TBV от ThermOmegaTech обеспечивают точное термостатическое регулирование теплообменников и охладителей жидкого топлива в десятках применений, как правило, в военных самолетах.

ThermOmegaTech разрабатывает и производит все термоприводы для своих клапанов собственными силами, что дает нам уникальную возможность адаптировать их под нужды вашего проекта.Можно настроить температуру открытия / закрытия, материал, размер клапана, скорость потока, количество входов / выходов и другие дополнительные функции, такие как корректировки.

Если один из наших стандартных продуктов не соответствует требованиям вашей системы, свяжитесь с одним из наших специалистов по продукту, чтобы обсудить требования вашего проекта.

RV Перепускной клапан и сливной клапан водонагревателя

Худший вид ремонта - это тот, который можно предотвратить. Будьте очень внимательны при подготовке вашего автофургона к зиме.

На самом деле нет необходимости заливать антифриз в водонагреватель, резервуар для хранения пресной воды, резервуары для серой и черной воды, поскольку они опорожняются и достаточно велики, чтобы расширяться и сжиматься без каких-либо повреждений.

Водопроводы в доме на колесах обычно очень тонкие, и у них мало места для расширения. Им нужен антифриз для автофургонов.

Водонагреватель RV имеет водопровод в нижней части, куда входит холодная вода. Сверху на этой линии находится трубопровод для горячей воды, который питает ваши трубы. Если есть средняя труба, которая соединяет эти две линии, поздравляем, вы только что нашли перепускной клапан RV.

Байпас предотвращает попадание антифриза в обогреватель. Если по какой-то причине антифриз попадает в обогреватель, вам необходимо полностью промыть его, прежде чем вы сможете набрать больше воды для душа.На большинстве жилых автофургонов установлен этот байпас. Некоторые RV имеют один, два или три перепускных клапана.

  • Трехклапанная система
    Убедитесь, что клапаны на линии холодной и горячей воды повернуты перпендикулярно линии. Поверните перепускной клапан так, чтобы он был параллелен линии. Антифриз теперь будет проходить прямо через линию, минуя резервуары.
  • Двухклапанная система
    Поверните оба клапана так, чтобы они располагались параллельно линии. Это позволит воде обойти нагреватель.
  • Одноклапанная система. Просто поверните клапан перпендикулярно к линии в системе с одним клапаном, чтобы обойти бак с горячей водой.

Перед заливкой антифриза в систему следует также обойти фильтр или удалить его.

Процесс подготовки к зиме может быть непростой практикой для нового владельца дома на колесах. Он немного варьируется в зависимости от модели автомобиля, но некоторые аспекты являются стандартными для всех домов на колесах. Одна из таких практик - байпас водонагревателя.

Байпасный клапан водонагревателя RV

Некоторые водонагреватели поставляются с установленным байпасным клапаном, что упрощает работу. Если в вашем доме на колесах его нет, установите его.

  • Найдите свой обогреватель. Он расположен снаружи вашего фургона и, скорее всего, находится за большой крышкой с экраном в верхнем правом углу.
  • Откройте экран. Позади него вы найдете анод, который обычно снимается при сливе бака для подготовки к зиме. Анод со временем расшатывается, поэтому замените его, когда он начнет выглядеть старым. Вам понадобится гнездо 1-1 / 16 для анодного стержня.
  • Теперь войдите в свой фургон и найдите обогреватель изнутри. Возможно, вам придется снять крышку, чтобы получить к ней доступ.
  • Холодная вода поступает снизу, а горячая вода выходит из верхней части водонагревателя. Если в вашем доме на колесах есть байпасный клапан, эти две трубы будут подключены напрямую друг к другу с помощью третьей трубы.
  • Рычаг клапана должен указывать в том направлении, в котором вы хотите, чтобы вода текла. Если его повернуть на 90 градусов к байпасной линии, он потечет в байпасную линию и не попадет в резервуар.
  • Оба клапана на линии горячей и холодной воды должны быть повернуты, чтобы предотвратить попадание антифриза в резервуар для горячей воды.
  • Выньте предохранитель вашего обогревателя, чтобы он не сработал, пока в нем нет воды.

Подготовка к зиме - это не только обход системы горячего водоснабжения.Установите перепускной клапан, если в вашем доме на колесах его нет, чтобы облегчить подготовку к зиме.

Обратный клапан водонагревателя RV

Линия обратного клапана - это место, где в первую очередь встречаются фургон и городская вода. Для этого тоже нужен антифриз. Перед добавлением антифриза водяной насос должен быть выключен.

• Снимите сетку, прикрепленную к водопроводу. Обратный клапан находится внутри.
• Вдавите клапан, пока из него не вытечет вся вода и не начнет вытекать антифриз.
• Повторно подключите водяной насос.

Помните: если что-то кажется слишком сложным, не делайте этого. Отнесите свой RV в сервисный отдел.

Спасибо, что прочитали, и не забудьте оставить комментарий ниже!

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Комплект байпаса

для печи с нисходящим потоком - OutdoorBoiler.com

Для печи с нисходящим потоком воздуха теплообменник вода-воздух должен располагаться под печью. Но в выключенном цикле избыточное тепло будет излучаться от теплообменника, а печь имеет функцию безопасности, которая улавливает дополнительное тепло и включает режим только вентилятора.Этот цикл продолжается и приводит к перегреву здания. Этот комплект обходит поток горячей котловой воды вокруг теплообменника во время цикла выключения, чтобы предотвратить перегрев.

Печь с нисходящим потоком обычно используется в промышленных домах и передвижных домах, обычно называемых домами «одинарной ширины» или «двойной шириной». Печь с нисходящим потоком воздуха выталкивает воздух через газовый теплообменник вниз в воздуховоды, расположенные под полом дома. Это высокоэффективные печи, и их конструкция выдержала испытание временем.

Однако, при добавлении теплообменника вода-воздух в такую ​​печь, теплообменник часто необходимо устанавливать на дне печи, а не в стандартном месте в камере повышенного давления для печи с восходящим потоком воздуха с принудительной подачей воздуха. Для этого часто требуется поднять печь на несколько дюймов для установки теплообменника, и необходимо изготовить коробку для установки теплообменника.

Причина, по которой теплообменник устанавливается под печью с нисходящим потоком, заключается в том, что обычно теплообменник устанавливается с подветренной стороны от нагнетательного вентилятора.В некоторых случаях теплообменник может быть установлен в воздуховоде возвратного воздуха, который находится над печью с нисходящим потоком и перед нагнетательным вентилятором, но это не всегда возможно или надежно, поскольку такая ориентация зависит от нагнетательного вентилятора, всасывающего воздух за счет тепла. обменник, и он часто не работает. Возможно, потребуется проконсультироваться с квалифицированным подрядчиком HVAC.

Если теплообменник установлен под печью с нисходящим потоком, это создаст проблему - но у нас есть решение! Проблема в том, что когда термостат больше не требует тепла и вентилятор отключается, горячая вода будет продолжать течь через теплообменник под печью с нисходящим потоком.Это нормальная и необходимая часть системы, поскольку насос бойлера наружной установки должен работать непрерывно. Проблема, которую это создает, заключается в том, что, поскольку тепло поднимается, будет значительное количество тепла, поднимающегося от теплообменника в печь с нисходящим потоком. Эти печи с нисходящим потоком имеют датчик температуры в качестве меры безопасности. Когда этот датчик обнаруживает более высокие температуры, чем обычно, он думает, что еще есть тепло, которое необходимо отвести из печи, поэтому он снова включает нисходящий вентилятор печи, чтобы охладить его.Поскольку теплообменник продолжает излучать тепло, вентилятор будет работать постоянно, и в доме будет происходить перегревание.

Решение состоит в БАЙПАСЕ теплообменника, когда комнатный термостат выключает нисходящий вентилятор печи. Это достигается с помощью следующего продукта: Комплект - байпас для печи с нисходящим потоком.

Этот байпасный комплект после отключения вентилятора внутренней печи остановит поток воды из наружного котла через водовоздушный теплообменник и перенаправит поток этой горячей воды обратно в наружный котел.

В этот комплект входят:

1 - HSSFA71U (привод регулирующего клапана - 24 В)

1 - HS599-00533 (корпус 3-ходового регулирующего клапана 1 ")

1 - HSF1PT (Фитинг - тройник PEX 1 ")

3 - HSF1PMPT (PEX 1 ”обжим x 1” NPT латунная наружная резьба)

12 - HSF1PCR (Фитинг - обжимное медное кольцо PEX 1 ")

См. Прикрепленное фото (чертеж в разработке - только бета)

DU146 M Автоматический перепускной клапан и клапан перепада давления для систем централизованного теплоснабжения

DU146 M Автоматический перепускной клапан и клапан перепада давления для систем централизованного теплоснабжения

Автоматический перепускной клапан и клапан перепада давления DU146 M используется для поддержания постоянного перепада давления в системе отопления.Это снижает шум потока в системе, особенно когда термостатические клапаны радиатора закрыты. Температура обратной воды котла повышается, что снижает коррозию, вызванную конденсацией дымовых газов. Кроме того, когда клапаны радиатора закрыты, он также поддерживает поток через датчик температуры на котле, чтобы гарантировать правильную работу органов управления внешней температурной компенсацией. На газовых водонагревателях он гарантирует минимальную циркуляцию потока при закрытых термостатах или радиаторных вентилях.
Специально разработан для районных систем отопления, но также может использоваться в системах водяного отопления с насосным приводом.
Материалы Корпус из латуни, крышка пружины и тарелка клапана, пластиковая ручка регулятора, пружина из нержавеющей стали, уплотнения из EPDM
Рисунок корпуса угол

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
