Байпас для полотенцесушителя в ванной: назначение, установка

Байпас на полотенцесушитель монтируют с целью обособления конструкции. Элемент не является обязательным, устройство может без него работать. Практическая функция байпаса заключается в создании дополнительного контура, позволяющего отключать полотенцесушитель от общей системы горячего водоснабжения на время ремонтных работ, длительного отъезда.

Содержание

  1. Для чего нужен байпас
  2. Подготовка к установке
  3. Инструкция по монтажу байпаса

Для чего нужен байпас

Полотенцесушитель по своей сути является одним из видов радиаторов отопления. Он нагревает воздух в ванной комнате и применяется как бельевая сушилка. Байпас монтируют на устройства, подключенные к коммуникациям многоквартирного здания. Его реже устанавливают на дачах, в частных домах. Причина в том, что собственник здания может отключить систему отопления, водоснабжения в любой момент. Владельцы квартир не имеют права перекрывать коммуникации без согласования с ЖЭК.

Внешне полотенцесушитель с байпасом мало отличается от обычных конструкций. Разница состоит в наличии перемычки. Байпас представляет собой отрезок трубы, соединяющей входную и выходную трубы на участке перед радиатором.

При наличии байпаса полотенцесушитель можно снять, не перекрывая воду по всему стояку

Задача устройства состоит в создании обходного канала. Когда возникает необходимость в отключении радиатора, вентили перекрывают. После этого вода протекает через перемычку не заходя в полотенцесушитель.

Установка байпаса позволяет проводить ремонт конструкции без отключения всего стояка. Устройство используется, когда нужно снизить давление внутри радиатора. Для этого достаточно немного прикрутить выпускной вентиль. После этого поток воды поступает в радиатор в ограниченном количестве. Как следствие, давление на стенки труб падает. Перемычка на полотенцесушитель необходима в многоэтажках, где вода подаётся в трубы под большим давлением. Так простой по конструкции элемент защищает устройство от поломки.

Используя приспособление, можно регулировать степень нагрева радиатора. Поступающая в небольшом объёме вода успевает остыть внутри прибора.

Для полотенцесушителя, изготовленного из металлических труб, подойдёт байпас из аналогичного материала. В систему из полипропилена врезают пластиковые перемычки.

Производители предлагают 2 варианта байпасов:

  • автомат с обратным клапаном;
  • устройство без клапана.

Работу байпаса с клапаном обеспечивает насос, который поднимает давление в системе. Под водяным напором клапан автоматически открывается и вода беспрепятственно поступает внутрь конструкции.

Регулировка устройства без клапана производится вручную.

Подготовка к установке

Перед началом работ необходимо выбрать:

  • подходящую стену для монтажа конструкции;
  • вариант подключения.

Полотенцесушитель встраивают в систему горячего водоснабжения либо к отопительной системе. Предпочтение отдают первому варианту. Если радиатор врезать в систему отопления, он будет работать только с середины октября до апреля.

В некоторых случаях придётся получить разрешение на установку полотенцесушителя с байпасом.

Для установки конструкции понадобится специальный инструмент:

  • сварочный аппарат;
  • устройство для нарезания резьбы;
  • болгарка;
  • разводной и гаечный ключи;
  • крестообразная отвертка;
  • бокорезы;
  • уровень;
  • пассатижи;
  • наждачная бумага;
  • дрель электрическая.

Чтобы произвести врезку детали в систему водоснабжения (отопления) придётся перекрыть стояк. Отключение системы производит штатный сантехник управляющей компании.

Инструкция по монтажу байпаса

Чаще всего установку перемычки выполняют параллельно входящей трубе, поставляющей тепловой носитель. Способ подключения соответствующих вводов устройства к прямым и обратным трубам применяют реже. Когда стояк размещен на удалении 0,5-1 от места крепления полотенцесушителя, подключение осуществляется по параллельной схеме.

Байпас ставится между отводящим и подводящим отводами в полотенцесушитель.

Установка байпаса ведётся по схеме:

  1. Тройники фиксируют один за другим на отводах от стояка.
  2. Монтируют тройник на отводящем выходе шарового крана. На него фиксируют участок трубы (формирование перемычки).
  3. Монтируют внешнее окончание байпаса к выходу тройника, зафиксированного к обратной трубе.
  4. Шаровые краны монтируют на тройниках. Элементы подсоединяют к входу, выходу.

Всё стыки обрабатывают герметиком.

Как подключить полотенцесушитель

С байпасом или без

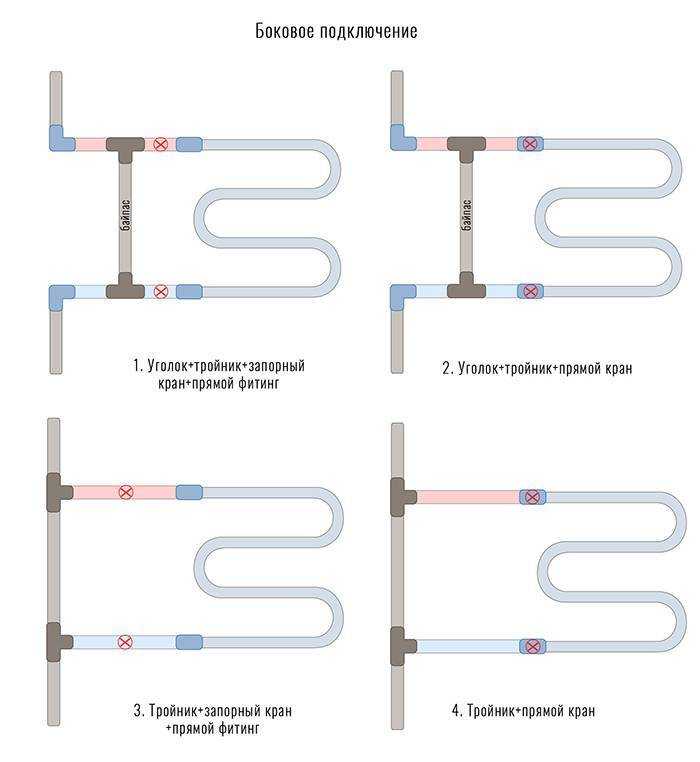

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Схема 3 боковое и диагональное подключения с зауженным или смещённым байпасом.

Абсолютное большинство сантехников считают, что между отводами на ПС обязательно должно быть заужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы №№ 1 и 2), а во-вторых, в случае нижней подачи воды в стояке и слабой циркуляции заужение мешает работать полотенцесушителю вплоть до полного охлаждения, несмотря на внешне нормальное подключение. Поэтому всегда стоит стремиться к тому, чтобы диаметр байпаса был равен диаметру стояка.

Рисунок 21. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Боковое подключение.

Рисунок 22. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Боковое подключение.

Рисунок 23. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Диагональное подключение.

Рисунок 24. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Диагональное подключение.

Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже

При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже.

Минусы этой схемы:

Гарантируется стабильная работа только для верхней подачи.

Плюсы этой схемы:

  • Однозначно и стабильно работает при верхней подаче в стояке.
  • Не требуется стравливание воздуха из ПС после отключения воды.
  • Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

  • Ещё раз напомним, что при нижней подаче заужение/смещение между отводами препятствует работе ПС вплоть до полной его неработоспособности! При верхней подаче допустимо заужение байпаса максимум на 1 шаг от диаметра стояка. Заужение смещённого байпаса вообще никогда не требуется.
  • Нижний отвод стояка должен быть ниже низа ПС, а верхний отвод стояка — выше верха ПС.
  • Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
  • Не должно быть «горбов» (совершенно недопустимы, в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции).
  • Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
  • Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

  • а) Замедляет циркуляцию во всём стояке (падает температура горячей воды).
  • б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
  • в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.

Как подключить полотенцесушитель на стояк горячего водоснабжения

Полотенцесушители подключают к ГВС при централизованном горячем водоснабжении круглогодичного действия. Допускается подсоединение агрегатов к самостоятельным системам отопления круглогодичного действия. В этом случае обязательна установка запорной арматуры, позволяющей отключать полотенцесушители в летний период.

Все чаще в домах железные трубы (чугун, сталь, медь) меняются на пластиковые. Уже почти во всех квартирах стоит полипропилен. Подключим полотенцесушитель к пластиковому трубопроводу.

Так выглядит узел подключения по закрытой схеме:

Подсоединение агрегатов к ГВС выполнено посредством соединительных муфт. Они выпускаются в следующих размерах:

  • 1′′×1/2′′ или 1′′×3/4′′;
  • 3/4′′×3/4′′ или 3/4′′×1/2′′.

Узел подсоединения по открытой схеме:

По ходу движения теплоносителя делают уклон подводки к полотенцесушителю. По всей длине – от пяти до десяти миллиметров. Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной.

Ось полотенцесушителя и подводящая труба могут быть удалены от поверхности облицовочной плитки или штукатурки на:

  • 3,5 сантиметра – при диаметре трубы до 23 миллиметров;
  • 5-5,5 сантиметра – при диаметре трубы от 40 до 50 миллиметров.

Подводка и агрегат должны плотно прилегать к опорам и быть прочно закрепленными. При этом полотенцесушитель и подводящий трубопровод не приваривают, а ставят на кронштейны или поддерживающие крюки. «Горячая» труба подвержена температурным деформациям. В любом случае. Если произвести сварку, возрастет нагрузка на стену.

Полотенцесушитель должен быть четко выверен по горизонтали. В противном случае внутри может образоваться воздушная пробка, мешающая теплоносителю заполнить весь агрегат. Чтобы предупредить подобные неприятности, в схему подключения добавляют краники Маевского.

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

  • П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
  • Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).

  • Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

    Виды полотенцесушителей

  • Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС

На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

  • малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
  • достаточного давления (2 атм или больше)
  • отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  • отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  • сделаны они металлопластиковой трубой с петлями.

    • Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

    Нестабильные схемы

    Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

    Нестабильно работающие схемы подключения

    При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

    Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

    С петлей сверху

    Совсем неверно

    На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

    Очень плохая идея

    Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

    Отводы от стояка ГВС для полотенцесушителей.

    Со временем застройщики стали применять более современные технологии и вместо гнутой страшной трубы начали делать два отвода от стояка для подключения ПС на выбор самих жильцов. Однако, к сожалению, ни тип, ни высота этих отводов от пола, ни расстояние между ними — никак не нормированы. Это приводит к массовым проблемам при подключении ПС, о которых будет рассказано ниже.

    Рисунок 7. Отводы от стояка, несмещённый и незауженный байпас.

    Рисунок 8. Отводы от стояка, зауженный байпас.

    Рисунок 9. Отводы от стояка, смещённый незауженный байпас.

    Между отводами всегда присутствует байпас – участок трубы с диаметром, равным диаметру стояка или на 1 шаг меньше.

    Байпас у полотенцесушителя решает несколько задач:

    • Сохранение нормальной скорости циркуляции по всему стояку горячей воды (ГВ). Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — 60 градусов) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк.
    • Через один ПС проходит только часть общего потока теплоносителя (воды), другая часть идёт мимо, сохраняя больше тепла для следующих санузлов. Ведь от одного стояка могут работать один-два десятка полотенцесушителей.
    • Возможно полное отключение ПС или регулировка его температуры жильцами без влияния на остальные квартиры (последнее требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно).

    Заключение

    Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.
