Что такое байпас в системе отопления, для чего он нужен, как работает перемычка на батарее

24 Марта 2022

Просмотров:  11819

Время чтения:  13 минут

Содержание

Определение и назначение байпаса

Разновидности труб-перемычек

Схемы установки байпасов

Основные ошибки при монтаже

Коротко о главном

Что такое байпас в системе отопления и как работает перемычка на радиаторе. Для чего он нужен на батарее, как выполняется его монтаж и установка в однотрубном контуре.

Собранный и готовый к монтажу вариант байпаса

Определение и назначение байпаса

 Принято считать, что байпас в системе отопления представляет собой перемычку в виде отрезка трубопровода. Ее размещают параллельно основному пути, по которому в нормальных условиях движется теплоноситель. Данный кусок трубы врезается в систему, чтобы жидкость могла перемещаться в обход конкретного прибора или определенного трубопроводного участка. Другими словами, это альтернативный путь для теплового носителя.

Байпас на отоплении представляет собой независимую простую деталь. Однако она устанавливается в ключевых местах теплового контура. Благодаря наличию трубы-перемычки облегчаются ремонтные процессы и техническое обслуживание:

• запорной и регулирующей арматуры;

• циркуляционных электронасосов;

• полотенцесушителей, подключенных к теплоснабжению дома;

• трубопроводных разветвлений;

• отопительных приборов-радиаторов.

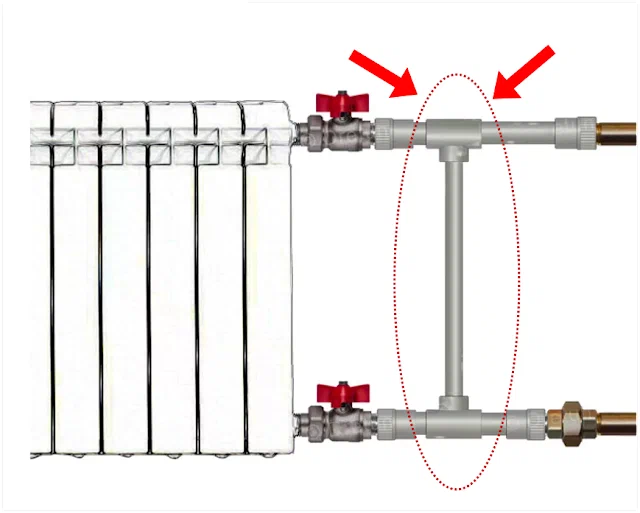

Подключенный радиаторный теплообменник с байпасной линией

Недостаточно знать поверхностно, что такое байпас в отоплении. Нужно более подробно рассмотреть эту тему. Ведь без так называемого обвода, который является резервным путем для перемещения теплопереносящей жидкости, не обойтись во время аварийных ситуаций.

Он позволяет не останавливать все теплоснабжение здания для проведения ремонта на конкретном участке. Помимо этого, обвод даже повышает эффективность внутридомовой теплосети.

На заметку! Сейчас обязательным является наличие байпаса в однотрубной системе отопления.

Разновидности труб-перемычек

В отопительной сети устраивается три разновидности перемычки. Они отличаются способом регулирования. Поэтому имеют свои конструктивные особенности.

Ручное регулирование

Такой байпас на отопление устанавливается вместе с шаровыми кранами. Два запорных изделия монтируются на отводе, а одно — на основной магистрали. Именно с их помощью осуществляется управление потоком. Смонтированная арматура приводится в действие ручным способом. В открытом положении краны не создают никаких помех для изменения гидравлического давления.

Поэтому контур продолжает работать в прежнем режиме.

Вариант байпасного узла с тремя кранами

Если на магистрали шаровый кран закрыт, тогда поток движется по трубе-перемычке. Когда нужно изменить направление теплоносителя, перекрывается арматура на обводе и открывается на основном трубопроводе.

Важно! Шаровые краны периодически необходимо закрывать и открывать, чтобы поверхности запорного механизма не прикипали друг к другу. Иначе рукоятку арматуры невозможно будет провернуть. Придется прикладывать очень большие усилия, которые могут стать причиной нарушения целостности запорного шарового механизма.

Проводится установка таких байпасов в системе отопления частного дома. Если трубопровод-перемычку и 3 крана смонтировать в квартире многоэтажного дома, тогда существует вероятность случайного перекрытия всей арматуры. Это приведет к отключению обогрева у соседей. Данный способ управления потоком также применяется при обвязке электронасоса в теплоконтуре из одной трубы.

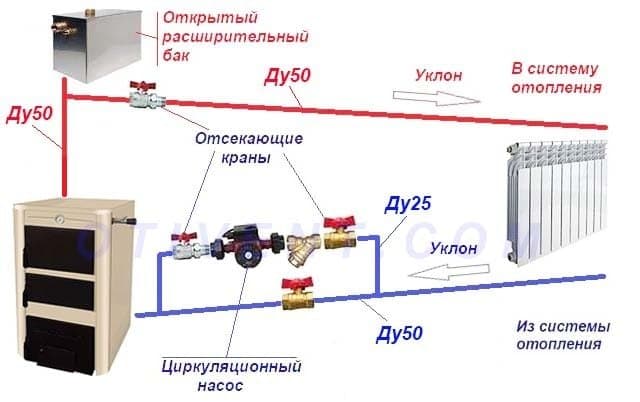

Установленный байпасный узел с тремя кранами и насосом

Автоматическое регулирование

Этот способ управления подразумевает использование гидравлического электронасоса. Такое оборудование ускоряет поток, способствует уменьшению тепловых потерь и повышению КПД, что позволяет улучшить равномерность прогрева помещений. Монтаж байпаса в системе отопления осуществляется для обвязки перекачивающего устройства.

Автоматическое регулирование подразумевает не участие человека в процессе перенаправления потока. Он изменяет направление в зависимости от предустановленной температуры теплоносителя. Если включается электронасос, тогда перекрывается основная магистраль. Когда циркуляционное устройство перестает функционировать, поток будет двигаться прямо без затекания в обвод.

Схема движения жидкости в байпасной линии

Такая установка байпаса в системе отопления особенно актуальна для домов, в которых часто происходит отключение электричества. Ведь наличие электронасоса делает тепловой контур энергозависимым. Если отсутствует альтернативный вариант подачи электрической энергии, произойдет прекращение обогрева помещений, потому что жидкость перестанет перемещаться по внутридомовой сети. Однако этого не происходит, когда тепловой носитель может двигаться по-другому пути, в обход перекачивающего устройства. Другими словами, в теплоконтуре он начинает перемещаться по принципу естественной циркуляции.

На заметку! Наличие трубы-перемычки еще позволяет выполнить ремонт циркуляционного агрегата без остановки работы всей домашней теплосети.

Выяснив, как работает байпас в системе отопления с электронасосом, для полного понимания темы нужно еще рассмотреть клапанный и инжекционный способ автоматического управления. Первый вариант распределения жидкости подразумевает установку кранов в обводе. Благодаря такой конструкции снижается гидравлическое сопротивление. Поэтому при движении самотеком вода будет перемещаться максимально свободно.

Обводной узел с клапанным управлением

Когда работает насосный агрегат, происходит повышение давления в сети. Это приводит к увеличению скорости движения теплового носителя. Вода, пройдя по обводу, снова попадает в магистраль. Если насос установлен на подаче, тогда жидкость после перемычки устремляется к отопительным радиаторным приборам. Чтобы она двигалась в нужном направлении, дополнительно монтируют обратный клапан.

На заметку! Клапанные трубопроводы-перемычки с электрическим насосным агрегатом чувствительны к уровню загрязнения воды. Устройства могут выйти из строя из-за ржавчины, окалин и хлопьев накипи. Для предотвращения аварийной ситуации выполняют монтаж фильтра грубой очистки. Не лишним также будет сливной кран.

Инжекционная труба-перемычка автономного обогрева работает по схеме гидравлического элеватора. В основной прямой трубопровод врезается узел с электронасосом так, чтобы его вход и выход продолжались внутри главной тепломагистрали. Поэтому вначале обвода получается диффузор, а в его конце — сопло.

Устройство и работа инжекционного обводного узла

Когда работает насос, часть воды попадает в диффузор, благодаря которому увеличивается ее скорость. В результате она быстрее проходит через перекачивающий агрегат. Ускоренная жидкость возвращается в основную магистраль через сопло и увлекает за собой воду из прямой трубы, которой передается кинетическая энергия теплоносителя из обвода. В результате объединенный поток двигается с большей скоростью по тепловому контуру дома.

Инжекционный байпас в системе центрального отопления тоже обеспечивает импульс горячей воде. В такой теплосети также необходимо поддерживать чистоту теплового носителя путем установки фильтрующих элементов.

Нерегулируемая работа трубы-перемычки

Этот способ управления подразумевает монтаж байпаса в систему отопления без установки дополнительных устройств, включая арматуру.

Такой обвод выглядит как обычный участок трубопровода. Его работой невозможно управлять. По этой обходной трубе тепловой носитель постоянно перемещается. Обычно она является перемычкой на батарее отопления.

Нерегулируемая перемычка-байпас

Данный вариант обвода монтируется вертикально. Он позволяет не останавливать работу всего теплового контура дома, если нужно поменять или просто отключить батарею в случае необходимости снижения комнатной температуры.

При вертикальном монтаже используют отрезок, диаметр которого должен быть чуть-чуть меньше сечения трубопроводного контура. Если выполняется горизонтальная врезка, тогда подсоединяют трубу с таким же поперечным размером, как и магистраль. При этом теплообменный аппарат подключают при использовании патрубков с меньшим диаметром.

Схемы установки байпасов

Используется несколько вариантов монтажа байпаса системы отопления с электронасосом и без перекачивающего агрегата.

В каждом конкретном случае существуют определенные нюансы расположения обхода. С ними стоит познакомиться, чтобы правильно организовать работу теплового контура.

Байпасные линии могут быть с насосом или без него

Обвязка радиатора

При монтаже коллекторной и двухтрубной отопительной сети нет смысла использовать перемычку-байпас. Обвод позволяет повысить эффективность теплоснабжения, если объект обогревается однотрубным теплоконтуром. При такой схеме теплообменные аппараты подключаются последовательно к основной магистрали. Если будет отсутствовать байпас на радиаторе отопления, тогда первый прибор по ходу подачи станет сильнее всего нагреваться. В следующий за ним радиатор придет теплоноситель уже с меньшей температурой. Ее значение будет уменьшаться в каждом подключенном теплообменнике. Поэтому последний прибор может почти не нагреться. По крайней мере, он будет самым холодным.

При наличии байпаса на батарее отопления тепловой носитель разделяется. Одна его часть уходит в теплообменник и нагревает поверхности прибора. Отделившийся объем теплоносителя практически с начальной температурой перемещается в последующий радиатор. Именно перемычка на батарее отопления позволяет донести энергию с минимальными потерями.

ри наличии байпасной линии теплоноситель попадает в батарею и движется по перемычке

Обвязка полотенцесушителя

Данный сантехнический прибор — это тоже теплообменник, но только своеобразной формы. Его используют как для сушки полотенец, так и для обогрева ванной комнаты. Если установить краны и байпас на радиатор отопления в санузле, тогда батарею-полотенцесушитель можно будет отключить для ремонта, ревизии или даже замены. Перемычка обеспечивает свободный проход теплоносителя дальше по стояку.

На заметку! При установке запорно-регулирующей арматуры получится также контролировать давление, если оно резко повысится. Это позволит защитить полотенцесушитель от гидравлических ударов, что положительно скажется на его долговечности.

Обустройство узлов подмеса

Осталось выяснить, для чего нужен байпас в системе отопления со смешивающим узлом. Перемычка — это только одна часть подмеса. Она необходима, чтобы связать обратку и подачу. Вторым элементом является трехходовой термостатический клапан.

Вариант трехходовой арматуры

В работе узла подмеса нет ничего сложного. В камеру клапана поступает тепловой носитель сразу из подающего и обратного трубопровода. К одному патрубку арматуры подключается магистраль, а к другому — байпасная ветка. В камере клапана происходит смешивание теплоносителя. В результате из третьего патрубка арматуры выходит жидкость нужной температуры.

В отопительной сети байпас-перемычка вместе с 3-х ходовым клапаном может использоваться во время обвязки:

• термоаккумулятора;

• твердотопливного котлоагрегата;

• коллектора системы «Теплый пол».


Заметку! Смешивающие узлы широко используются в климатических установках. Например, они применяются для снижения температуры теплового носителя в калориферах, которые являются частью воздушного отопления.

Одна из часто встречающихся схем с узлом подмеса — это обвязка твердотопливного котла. Монтаж трехходового клапана позволяет поддерживать необходимое значение температуры в обратке. Ее минимальное значение составляет 50-60 °C. Если температура теплоносителя будет ниже, тогда в котле произойдет выделение конденсата.

При установке трехходового клапана удается образовать малый контур циркуляции. Он работает следующим образом:

1. В период розжига твердого топлива и во время работы электронасоса в клапане перекрыт патрубок, который соединен с внутридомовым контуром. Поэтому нагретая в котле вода затекает в байпасную линию и через арматуру возвращается в теплогенератор.

2. Как только температура теплового носителя достигнет заданного значения, происходит открытие прохода в клапане со стороны отопительной сети дома и вода начинает циркулировать по большому внутридомовому контуру.

3. Теплоноситель отдает часть тепла в батареях, поэтому он остывает. Если его температура в обратке возле котла становится равна 50-60 °C, происходит подмес воды из подачи. Из-за этого в теплогенератор не возвращается слишком холодная жидкость, что предотвращает появление конденсата.


На заметку! Чугунный теплообменник в твердотопливном котле может треснуть, если будет большой перепад температуры. Аварийную ситуацию предотвращает именно байпасный узел.

Такой же принцип работы у байпаса-перемычки вместе с 3-х ходовым клапаном при обвязке гребенки системы «Теплый пол». Арматура позволяет смешивать теплоноситель и поддерживает его температуру в пределах от 35 до 45 °C. Аналогичным образом используется трехходовой клапан и труба-перемычка при обвязке термоаккумулятора. Только в этом случае устанавливается 2-е арматуры. Перед емкостью клапан монтируется на обратке, после нее — на подаче. Из-за этого выполняется устройство двух перемычек-трубопроводов.

Основные ошибки при монтаже

Чаще непрофессионалы допускают две основные ошибки:

• при обвязке батареи устанавливают на прямой трубе-перемычке шаровый кран, чтобы весь тепловой носитель проходил через теплообменник в комнате;

• используют трехходовой кран и перемычку в качестве узла подмеса при подключении радиатора для регулировки в нем тепловой отдачи.


Стоит уточнить, перечисленные случаи не являются ошибками, если монтаж выполняется в частном доме. Ведь в нем создается автономная отопительная сеть, от работы которой не будет зависеть обогрев у соседей. Однако в многоэтажном доме перечисленные ошибки существенно ухудшат обогрев в соседних квартирах. Они приводят к разбалансировке теплоконтура.

Коротко о главном

Байпас — это перемычка между подачей и обраткой или обход определенного участка отопительной сети. Он нужен, чтобы не отключать все теплоснабжение в доме, если необходимо отремонтировать обвязанное оборудование — батарею, полотенцесушитель. Обвод также используется для установки электронасоса. При его наличии контур будет продолжать обогревать помещения, даже если произойдет прекращение подачи электричества. При этом насос всегда можно отключить для ремонта или замены.

Байпас-перемычка может иметь вид трубы без регулировки. Обвод также создается с клапанным или инжекционным автоматическим управлением при обязательной установке электронасоса. Труба-перемычка еще может иметь ручное регулирование при использовании только одних шаровых кранов.

Байпасная линия также используется при установке трехходового клапана во время обвязки коллекторов теплого пола, твердотопливного котлоагрегата, термоаккумулятора и даже калорифера воздушной отопительной сети. Арматура и перемычка-трубопровод применяется при создании узла подмеса. Однако его никогда не монтируют при обвязке радиатора-теплообменника в многоквартирных домах. Это одна из распространенных ошибок.

Как думаете — почему раньше во время строительства многоэтажных домов в кухонных помещениях не делали перемычку-байпас, когда устанавливали радиатор?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Что такое байпас в системе отопления

Байпас – специальный перепускной для непременного обеспечения функционирования системы на случай нештатного (аварийного) состояния

Обсуждение материала : 0

5043

отопительные системы водопровод

В загородном доме жить комфортно, если он оснащён всеми современными коммуникациями, включая эффективную систему отопления. Плохо, когда в доме холодно или жарко. Нужна умеренная температура воздуха в помещениях, независимо от времени года.

Система отопления должна быть установлена с использованием всевозможных устройств, способствующих её комфортности при эксплуатации и ремонте, если это потребуется. А это можно достичь с помощью инженерного устройства байпаса (от английского bypass «обход»). Многие ещё не слышали о таком устройстве. Только люди, имеющие техническое образование, могут знать, что такое байпас, для чего он нужен.



Устройство байпаса

В системе отопления всегда есть труба, по которой вода приходит, например, в радиатор. Она поступает горячая. Из батареи вода, уже отдавшая тепло, уходит по другой трубе. Вот между этими двумя трубами и устанавливается байпас в виде небольшого отрезка трубы, но меньшего диаметра. Получается своего рода перемычка. Их можно установить во многих местах системы.

Такая вставка трубы нужна для нескольких целей:

• Регулировка нагретой воды в радиаторах отопления.
• Поддержка функционирования энергозависимых систем.
• Повышение эффективности системы.
• Регулировка нагретой воды в радиаторах отопления.

Этот процесс может осуществляться как автоматическим способом, так и вручную. Преизбыток нагретой воды в радиаторе отопления может благодаря байпасу быстро уйти в вертикальный стояк.

При аварийной ситуации какой-то батареи, можно не отключать всю систему отопления дома. Байпас сослужит в этом случае в роль затычки. В зимнее время любой хозяин оценит возможность, не остужать все помещения во время ремонта какого-то участка системы отопления.



Перебои с электричеством не влияют на работу системы отопления

Конструкция замкнутых систем отопления предусматривает использование циркуляционного насоса, благодаря работе которого обеспечивается теплоотдача радиаторов отопления. Он работает от электричества. При частом отключении электричества, возникает проблема с работой насоса. Что надо делать, чтобы избежать таких неприятностей при отсутствии энергии.

Байпас – спасение. Перемычка на трубе, по которой поступает горячая вода к насосу, закрывается, а на основной магистральной трубе кран открывается. Горячая вода не будет задерживаться более неработающим насосом. Пока отсутствует электричество в доме, отопление будет циркулировать естественным способом.

Для автоматизации такого процесса, когда необходимо переключать краны, надо поставить клапан в байпас. Можно на нём устанавливать очистной фильтр или обратный клапан, который монтируется ближе к теплоносителю.

Байпас, правильно установленный между стояком и циркулярным насосом, представляет собой надёжную затворную арматуру для всей системы. Перемычка должна находиться в горизонтальном положении, чтобы магистраль была защищена от попадания воздуха. Воздушные пробки снижают эффективность отопления.



Восстановление однотрубного отопления

В современном строительстве частного сектора однотрубное отопление уже не используется. В старых постройках можно увидеть такое отопление. Для повышения эффективности старой однотрубной системы отопления можно сделать перемычку.

Для этого необходимо придерживаться правил:

1. Место для байпаса надо выбирать ближе к радиатору отопления.
2. Устанавливается обводная труба, у которой диаметр меньше, чем у основного трубопровода, прямо в месте монтажа. Используется тройник сварные стыки. Можно использовать готовые байпасы такой конструкции, которые имеются в продаже. Они имеют резьбовое соединение.
3. Между байпасом и входным отверстием батареи монтируется вентиль для регулировки.

Теперь в доме с однотрубной системой отопления можно устанавливать любой микроклимат. Байпас выступает в качестве терморегулятора.



Байпас и экономия энергии

Система отопления поглощает много энергии. Затраты на неё очень большие, поэтому вопрос, как сэкономить волнует всех обывателей. Те, кто установил байпас в систему отопления своего жилища, уже почувствовали разницу в расходе энергии.

В частном доме, где система отопления автономна, можно после установки байпаса контролировать объем теплоносителя, регулировать на треть его эффективность. Радиаторы отопление при этом могут соответственно изменить эффективность теплоотдачи на 10%.

Жарко в доме никогда не будет, значит, обыватель будет экономно тратить денежные средства на отопление. Система отопления получается сбалансированной. Байпас становится рычагом по созданию нормальной температуры в помещениях в любой мороз, при этом денежные средства зря не расходуются.



Заключение

Однако некоторые хозяева, при монтаже системы отопления не придают значения установке байпаса, обходятся без него. Они не задумываются о том, что впоследствии наверняка будут какие-то ремонтные работы, при которых необходимо будет, отключать систему, сливать всю воду, а уж только потом делать ремонт. Затем снова надо заполнять систему и нагревать всю воду. Это и время, и большие затраты энергии.

С байпасом таких проблем нет. Всего-то надо, открыть шаровой кран на байпасе, закрутить вентиля на отопительной батарее, которая протекает. Радиатор можно снимать, менять, ремонтировать сколько угодно времени, а система отопления будет работать в прежнем режиме.



ВИДЕО:

При полном и/или частичном копировании данного материала, для последующего размещения его на стороннем ресурсе, обратная, индексируемая ссылка на источник обязательна!

07.02.2023 в 13:09

SMART-ИНТЕРЕСНО

Кирпич vs каркасная технология

1 1182 16. 03, 12:11

Как выбрать идеальные лампы для детской

0 1015 16.03, 16:03

Байпас в системе отопления: применение и схемы монтажа

Через байпас в системе отопления современного дома монтируются все ее ключевые элементы. Это простое инженерное решение облегчает обслуживание и ремонт оборудования, подключенного к магистрали. А еще повышает КПД и экономичность отопления, что совсем неплохо, не так ли?

Вы хотите добавить байпас в систему отопления, но не знаете, как это сделать правильно? Мы поможем вам справиться с задачей – в статье рассмотрено назначение этого элемента системы отопления и ключевые моменты его монтажа.

Наглядные фото и доступные рекомендации помогут справиться с самостоятельной установкой байпаса даже новичку. Кроме того, показаны видеоролики, демонстрирующие пошаговый процесс сборки обводной секции.

Содержание статьи:

• Что такое байпас?
• Разновидности байпаса отопления
  • Вид №1 — нерегулируемый байпас
  • Вид №2 — ручной байпас
  • Вид №3 — вариант автоматического байпаса
• Назначение байпасного трубопровода
  • Вариант №1 — для радиатора отопления
  • Ситуация №2 — при подключении насоса
  • Ситуация №3 — при монтаже теплого пола
  • Ситуация №4 — в линии со сплошным топливный котел
  • Ситуация №5 — при установке байпасных труб
• Выводы и полезное видео по теме

Что такое байпас?

Байпас, или перепускной байпас — это трубопровод, служащий для организации потока теплоносителя в обход определенного участка теплотрассы, либо параллельно ему.

Чаще всего на этом сайте устанавливается некоторое оборудование. Один конец перепускной трубы соединяется с входным патрубком, второй — с выходным патрубком.

Между байпасом и входом оболочки устройства устанавливается запорная арматура. Он позволяет полностью перенаправить поток воды по альтернативному пути, либо регулировать количество жидкости, поступающей в устройство.

Для возможности полного отключения оборудования на выходном патрубке между выходом устройства и байпасом устанавливается кран.

Фотогалерея

Фото

Первые байпасы появились в однотрубных системах отопления, сначала они использовались только для отключения отопительного прибора с целью его замены или ремонта

В простейших однотрубных схемах, в байпасе также предусмотрена возможность ручной регулировки температуры за счет уменьшения расхода теплоносителя

В более сложных современных конструкциях байпасы используются для установки трехходовых и четырехходовых клапанов с сервоприводом, автоматически регулирующим количество и качество охлаждающая жидкость

Байпасы в системах отопления применяются для установки циркуляционных насосов, особенно используемых в качестве резервных агрегатов

Аналогичной частью байпаса или настоящим байпасным участком комплектуется часть системы с группой безопасности на случай ремонта узла

Отрезные участки трубопровода, байпасы, могут располагаться как горизонтально, так и вертикально

Байпас в сборе для установки циркуляционного насоса или отопительного прибора можно приобрести в заводской комплектации

Отсечной участок системы отопления легко собрать своими руками из полипропиленовых труб и фитингов, произведенных для них

Байпас, устанавливаемый перед нагревателем

Регулирующий ароматизатор и байпас

Клапан трехходовой с сервоприводом

Использование байпаса при установке насоса

Самодельный байпас для группы безопасности

Возможность установки отсекающих секций

Крепление заводского изготовления

Байпас полипропиленовый

Разновидности байпаса отопления

Запорная арматура устанавливается не только на входной и выходной патрубок, но и на сам байпас.

В зависимости от типа применяемого устройства перепускные трубы бывают трех видов:

• нерегулируемые;
• с ручным управлением;
• автомат.

Каждый тип имеет свою конструкцию и особенности применения.

В простейшем варианте байпасная конструкция представляет собой патрубок с присоединенными с обеих сторон тройниками. Такое устройство используется при подключении радиаторов по однотрубной вертикальной схеме разводки

Вид №1 — нерегулируемый байпас

Нерегулируемый байпас в системе отопления представляет собой обычный байпас без дополнительного оборудования.

Зазор трубы постоянно открыт и движение жидкости по нему происходит в неуправляемом режиме. Такие байпасы в основном используются при подключении радиаторов.

При проектировании системы отопления следует учитывать, что жидкость будет проходить по пути с наименьшим гидравлическим сопротивлением.

Следовательно, диаметр проходного сечения нерегулируемого байпаса, установленного вертикально, должен быть меньше диаметра проходного сечения основной линии. В противном случае самотеком уйдет в обход, расположенный ближе.

Диаметр обхода вертикальной проводки должен быть меньше диаметра основной линии. Если диаметры сделать одинаковыми, то основная часть теплоносителя будет циркулировать по байпасному тракту, не доходя до радиатора

В горизонтальных действуют другие законы. Горячая среда имеет тенденцию подниматься вверх, так как имеет меньший удельный вес.

Поэтому байпас нижней разводки обычно делают равным магистральному, а патрубок к радиатору меньшего размера.

Уменьшенный диаметр входного патрубка радиатора повышает давление и способствует более равномерному распределению теплоносителя по контуру теплообменного устройства

Вид №2 — Ручной байпас

Байпас с установленным шаровым краном называется ручной байпас. Кран такого типа наиболее удобен для обхода, так как в открытом состоянии не уменьшает внутренний просвет трубопровода.

Поэтому не создает дополнительного гидравлического сопротивления движению жидкости.

Использование запорного устройства позволяет регулировать количество жидкости, проходящей через байпас. Если вентиль полностью закрыть, то весь поток пойдет по основному пути.

Следует иметь в виду, что если рабочие элементы кранов шаровых имеют возможность прилипать друг к другу, если устройство не используется. Поэтому такой кран следует периодически поворачивать, даже если в этом нет необходимости.

Установить байпас с краном можно только в системе индивидуального отопления частного дома. Запрещается применять запорное устройство на байпасе в многоквартирных домах, так как можно непреднамеренно перекрыть подачу теплоносителя другим потребителям

Область применения регулируемого вручную байпаса в системе отопления — однотрубная линия и трубопроводы гидронасосов.

Вид №3 — автоматический байпас вариант

Автоматический байпас устанавливается в жгуте насоса самотечной системы отопления. Теплоноситель в такой магистрали может циркулировать по контуру без насосного агрегата.

В системе установлен электрический нагнетатель для увеличения скорости движения жидкости, что способствует меньшим потерям тепла, равномерному прогреву помещений, повышению КПД системы.

Перенаправление потока жидкости в жгуте насоса с автоматическим байпасом происходит без вмешательства человека. При работе насоса теплоноситель проходит через агрегат, а байпас перекрывается.

Если помпа останавливается из-за поломки или отключения электроэнергии, теплоноситель течет по байпасу. Неподвижное рабочее колесо агрегата ограничивает или полностью блокирует поток.

Существует два типа автоматических байпасов:

• клапан;
• впрыск.

В первом случае в перепускную трубу монтируется обратный шаровой кран, который создает наименьшее гидравлическое сопротивление и практически не препятствует прямому движению жидкости в самотечном режиме.

При включении насоса скорость потока увеличивается. Теплоноситель из выпускного патрубка поступает в магистраль и расходится в обе стороны.

Далее по контуру движется беспрепятственно, а при движении в обратном направлении натыкается на .

Поскольку гидравлическое давление со стороны выходного патрубка выше, чем со стороны входного, шар плотно прижимается к седлу клапана и полностью перекрывает просвет трубопровода.

Когда насос включен, гидравлическое давление, создаваемое агрегатом, сжимает шар клапана и перекрывает прямую линию. При выключении насоса давление в гравитационной системе открывает клапан, и вода течет через байпас

Недостатком байпасного клапана является его чувствительность к чистоте воды. Попадание загрязнений – чешуек накипи, ржавчины, окалины – приводит к выходу его из строя.

Байпас впрыска работает по принципу гидравлического элеватора. В основной ствол большого диаметра вварен насосный агрегат, расположенный на трубе меньшего диаметра. При этом входной и выходной патрубки имеют продолжение внутри трубопровода магистрали.

При включении насоса часть потока поступает во входной диффузор, проходит через агрегат и ускоряется.

Выходной патрубок имеет небольшое сужение и представляет собой сопло, через которое жидкость под давлением выбрасывается в магистраль с большой скоростью.

За срезом выходного патрубка (по направлению движения теплоносителя в магистрали) создается вакуумная область. За счет этого происходит всасывание перепускной жидкости. Исходящая под давлением струя увлекает за собой окружающую среду, передавая ей кинетическую энергию.

Таким образом весь поток несется дальше по шоссе с ускорением. Такое направленное движение жидкости исключает возникновение обратного потока.

Если насос не работает, теплоноситель спокойно проходит через байпас в режиме естественной циркуляции.

Импульс к движению магистрали теплоносителя с байпасом впрыска дает энергия струи воды. Такой прибор не боится незначительного загрязнения теплоносителя, так как не имеет устройств с точно подогнанными деталями (шар-седло)

Назначение байпасного трубопровода

Основное назначение байпасного участка — обеспечение циркуляции в теплотрассе в в случае поломки в подключенном блоке или отключения электроэнергии.

[adinserter name=»mobile: вставить в текст — 5″]

Любое устройство, подключенное через байпас, можно отключить от гидравлической линии, просто перекрыв два клапана — на входе и выходе. После этого весь поток теплоносителя пойдет через перепускную трубу.

Прибор, отключенный от магистрали, спокойно отремонтировать или выполнить плановое техническое обслуживание. Вы можете полностью отсоединить его и заменить новым. При этом не нужно останавливать систему и сливать всю охлаждающую жидкость.

[adinserter name=»desktop: вставить в текст — 3″]

В индивидуальной системе отопления байпас применяется в следующих случаях:

1. Врезка радиаторов в единую трубопроводную магистраль;
2. Обвязка [link_webnavoz]циркуляционного насоса;
3. Соединение с устройством водяных теплых полов;
4. Организация малого циркуляционного контура при использовании твердотопливного котла.

В зависимости от применения байпасное соединение имеет свои особенности.

Традиционный трубопровод циркуляционного насоса, где байпас является частью основной линии. В него вмонтирована запорная арматура для пропуска всего теплоносителя через насосную установку и исключения рециркуляции

Корпус №1 — для радиатора отопления

Подключение радиаторов через байпас осуществляется только в .

Для и врезка байпасных труб не имеет смысла. Отопительные батареи в них подключены параллельно и к каждой подается вода одинаковой температуры непосредственно из подающей магистрали.

Выход из строя одного из контуров отопления, при наличии запорной арматуры, не влияет на работоспособность остальной системы.

В однотрубной системе за счет последовательного соединения тепловыделяющих элементов происходит охлаждение воды при прохождении по контуру. Чем выше тепловыделение батареи, тем холоднее будет жидкость на выходе.

Если в однотрубной разводке не предусмотрены байпасы, то первый радиатор заберет максимальное количество тепла и будет слишком горячим, а через последний пойдет чуть теплая вода.

Соединение подачи и возврата с перемычкой возле каждой батареи делит поток на две части. Один идет к радиатору и отдает тепловую энергию.

Второй, поддерживающий температуру, протекает по байпасу и на выходе соединяется с потоком от батареи отопления. Таким образом, можно передать достаточное количество тепловой энергии даже последним в цепочке радиаторов.

Назначение байпаса в разводке однотрубного отопления, помимо возможности ремонта радиатора, состоит в сохранении части тепловой энергии в основном потоке для более равномерного распределения между ближним и дальним отопительными приборами

Ситуация №2 — при подключении насоса

Подключать циркуляционный насос через байпас имеет смысл только в системе, приспособленной для самотечного течения воды.

Должен быть устроен ускорительный коллектор, соблюдены необходимые уклоны и достаточные диаметры труб. Циркуляционный насос в такой магистрали устанавливают для повышения ее эффективности.

Если система отопления изначально задумывалась как принудительная, то при отключении электроэнергии или поломке насоса она ни в коем случае не сможет функционировать.

Охлаждающая жидкость не будет циркулировать без дистиллятора. Поэтому в такой магистрали насос устанавливается без байпаса — по прямой.

Особенностью подключения насоса через байпас является возможность противотока в байпасе и возникновение замкнутого циркуляционного контура вокруг байпасного насоса.

Поэтому запорная арматура, такая как шаровые краны или обратные клапаны, должна быть установлена ​​на байпасной трубе.

При работающем насосе такое оборудование полностью перекрывает зазор байпасной трубы (вентиль — автоматически, вентиль — вручную). Если насос останавливается, байпас открывается и происходит конвекция теплоносителя.

Исключением является байпас впрыска, конструкция и принцип работы которого исключает обратное движение жидкости.

Байпасное подключение гидронасоса можно сделать самостоятельно, а можно приобрести готовый насосный агрегат. Тип проводки выбирается в зависимости от наличия свободного места.

Ситуация №3 — при монтаже теплого пола

Байпас при подключении теплого пола входит в состав смесительного узла. Поэтому он используется постоянно, а без него теплый пол не будет нормально функционировать.

Температура воды в подающем трубопроводе может достигать 80°С, а в контуре теплого пола не должна превышать 45°С. Для приготовления теплоносителя используется смесительный узел с трехходовым краном, который пропускает только необходимое количество горячей воды.

Остальной поток байпасируется, смешивается с охлажденной водой, выходящей из коллектора, и идет далее по магистрали к котлу.

Трехходовой клапан, установленный перед входом коллектора, пропускает ровно столько теплоносителя, сколько необходимо для нагрева воды в теплых полах до комфортной температуры. Излишняя горячая жидкость стекает обратно в байпасную линию

Ситуация №4 — в линии с твердотопливным котлом

С помощью байпаса в обвязке твердотопливного котла образуется малый контур теплоносителя. Контур соединен с подающей трубой с наиболее нагретым теплоносителем с одной стороны, и с трехходовым краном, установленным на обратке, с другой.

Клапан смешивает охлажденную воду, поступающую из контуров теплообмена, с горячим байпасным теплоносителем. В котел подается жидкость, температура которой не ниже 50°С.

Такая обвязка необходима при использовании твердотопливного котла, так как при попадании в котел холодной воды на стальных стенках топки образуется конденсат. Это приводит к коррозии и быстрому выходу из строя отопительного агрегата.

Для работы твердотопливного котла формируется малый циркуляционный контур. Байпас в данном случае играет ключевую роль.

Горячая вода поступает в смесительный клапан через перепускной участок для нагрева жидкости, поступающей из системы, до температуры, препятствующей образованию конденсата и коррозии на стенках котла

Ситуация №5 — при монтаже байпасных труб

Установка разных видов байпасов в системе отопления имеет свои особенности.

При подключении радиаторов:

• Диаметр байпасной трубы выбирается на один размер меньше магистрального трубопровода;
• Перемычка должна быть установлена ​​как можно ближе к радиатору;
• Запрещается ставить кран на байпас в многоквартирных домах.

Монтаж радиаторного байпаса может осуществляться как при монтаже новой системы отопления, так и при модернизации существующей. Для этого готовят патрубки соответствующих диаметров, два тройника и запорную арматуру.

На входной патрубок устанавливается один из вариантов устройства:

• шаровой кран не создающий сопротивления и позволяющий пропускать весь проходящий поток;
• клапан — для ручной регулировки объема охлаждающей жидкости;
• комбинация шарового крана и автоматического термостата — количество воды, проходящей к радиатору, регулируется без участия человека.

На выпускной трубе устанавливается шар или запорный кран.

Элементы соединяются между собой сваркой или резьбой. В любом случае необходимо обеспечить полную герметичность соединений, после сборки провести испытание и устранить протечки.

Радиатор наиболее продуктивно прогревается при следующем сочетании: диаметр патрубков радиатора на один размер меньше основной магистрали, а диаметр байпаса на один размер меньше патрубков. Сужение подводящих участков увеличивает гидравлическое давление и способствует более полному прогреву теплообменного устройства 9.0003

При подключении насоса байпас чаще всего является частью основной магистрали. Так как он обеспечивает поступление теплоносителя в режиме естественной циркуляции, ни в коем случае нельзя сужать его внутренний диаметр.

Насос монтируется на байпасной трубе, диаметр которой может быть меньше или равен диаметру магистрали. Тонкости правильного рассмотрены в другой нашей статье.

Для монтажа проще приобрести готовый насосный агрегат нужного размера и конфигурации. Это обеспечит правильное положение всех элементов и надежные соединения.

Однако самостоятельное изготовление изоляции насосного агрегата не составит труда, если соблюдать некоторые правила.

Насос должен быть ориентирован так, чтобы ось рабочего колеса была горизонтальной, а крышка клеммной коробки была обращена вверх.

Так они обеспечивают свободный доступ к клеммам, к которым подключено питание, и исключают попадание на них жидкости при возникновении протечек.

В перепускной секции монтируется высококачественный обратный клапан или шаровой кран для обеспечения полного расхода через насос и предотвращения обратного движения жидкости по перепускной.

При установке насосной развязки своими руками важно правильно расположить элементы. Для этого удобно использовать накидные гайки – американки. Такая арматура обеспечивает плотное, прочное соединение элементов, простоту разборки и сборки

Выводы и полезное видео по теме

Ошибки при монтаже байпаса радиатора, которые приводят к плохому прогреву теплообменного элемента:

Почему нельзя устанавливать запорный вентиль на байпасе радиатора в многоквартирном доме:

Как собрать байпасную трубу с насосом так, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Простое инженерное решение — байпас — позволяет сделать систему отопления максимально эффективной и добиться комфортного теплового режима во всех помещениях .

Выход из строя отдельных элементов магистрали или отключение электроэнергии не вызовет больших проблем. Теплоноситель будет циркулировать по трассе и в доме будет тепло.

Вы занимаетесь самостоятельной установкой байпаса и хотите кое-что узнать? Вы можете задать свои вопросы в комментариях к этой статье.

Или у вас есть положительный опыт сборки? Поделитесь, пожалуйста. Возможно, кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Котел или байпас системы

---

• Дом
• Новые сообщения
• Часто задаваемые вопросы
• Календарь
• Поиск
• Новые сообщения
• Подрядный бизнес

• Форум
• Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
• AOP Жилой HVAC (Зона Beenthere)
• Котел или байпас системы

---

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатно 9счет 0383. Как зарегистрированный гость вы сможете:

   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

   Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

1. 12 февраля 2010 г. , 14:17 #1

   Котел или байпас системы

   Привет, может кто-нибудь объяснить, как работает этот байпас, что происходит, когда нет потребности в тепле и циркуляционный насос не работает, как поддерживается минимальная температура? Почему бы не использовать контроль нижнего предела для поддержания минимальной температуры или не использовать байпас для конвекции?

   Спасибо

   Ответить Ответить с цитатой

   ---

2. 15 февраля 2010 г. , 03:55 #2

   Байпас системы создается при отводе части подающей воды котла на обратку; следовательно, в обход теплоизлучателей и направляется непосредственно в котел. Обычно это делается для того, чтобы (а) смешать часть этой горячей воды с более холодной возвратной водой перед подачей в котел, повысить температуру возвратной воды и избежать образования конденсата на теплообменнике или (б) обеспечить минимальный расход через котел, когда одна или несколько зон в системе сами по себе при запросе тепла не обеспечивают достаточного расхода.

   Байпас котла создается, когда часть оборотной воды отводится, не дойдя до входа обратки котла. Вода обычно отводится для смешивания с водопроводной водой; следовательно, в обход котла и направляется непосредственно к источникам тепла. Это может быть сделано для снижения температуры воды, питающей, например, зону лучистого пола.

   Помимо другого оборудования, термостатический смесительный (отводящий) клапан может использоваться для изменения объема смешиваемой (отводимой) воды. При отсутствии потребности в тепле и газовый клапан, и циркуляционные насосы (как правило) обесточиваются. Горения нет, обратная вода в котел не поступает; следовательно, не существует минимальной температуры обратной воды, которую необходимо поддерживать.

   Мы делаем это правильно… после обеда!

   Ответить Ответить с цитатой

   ---

3. 16 февраля 2010 г. , 07:42 #3

   Обход

   Спасибо, это было хорошее объяснение, меня беспокоил котел с холодным пуском, я думал, что в этот момент может быть проблема, но оказалось, что конденсат образуется, когда обратная вода холодная, я использую сброс Taco PC700-2. регулятор с настройкой минимальной температуры, которая работает только при потребности в тепле. Теперь все начинает обретать смысл.

   Ответить Ответить с цитатой

   ---

4. 16 февраля 2010 г. , 08:35 #4

   Почти все оборудование в настоящее время требует установки байпаса котла с системами большого объема воды. Идея состоит в том, чтобы защитить котел и не повлиять на поток в системе, используя байпас котла, отводя воду вокруг котла. Байпас системы уменьшит поток в системе и даст меньше тепла. Увеличьте расход системы и увеличьте тепловую мощность при любой заданной температуре воды.
   Если вы добавляете контроль остатка OD к чугунному котлу, используйте его для сброса системы, а не для сброса котла. Установите датчик на трубопроводе системы в зоне турбулентного потока, а не ламинарного потока для лучшего восприятия.
