Котел для бани своими руками: чертежи, как сварить

Содержание

  • Подходящая модель котла для бани
  • Малогабаритный котел для домашней бани
  • Устройство котла для бани
  • Принцип работы котельной установки для бани
  • Варианты усовершенствования котла для бани
  • Как правильно сварить котел
  • Вертикальный котел для обогрева бани
  • Монтажно-сборочные работы
  • Заключение

Качество парилки зависит от множества факторов, в том числе от того, насколько правильно выбрано отопительное оборудование. Можно построить котел для бани своими руками или купить готовый, сваренный из китайского тонколистового металла, с минимальным запасом прочности и множеством недоделок. Первый вариант выглядит более привлекательным, тем более что есть возможность реализовать самые интересные идеи, подмеченные у промышленных образцов.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

  • Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
  • Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели.

Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Малогабаритный котел для домашней бани

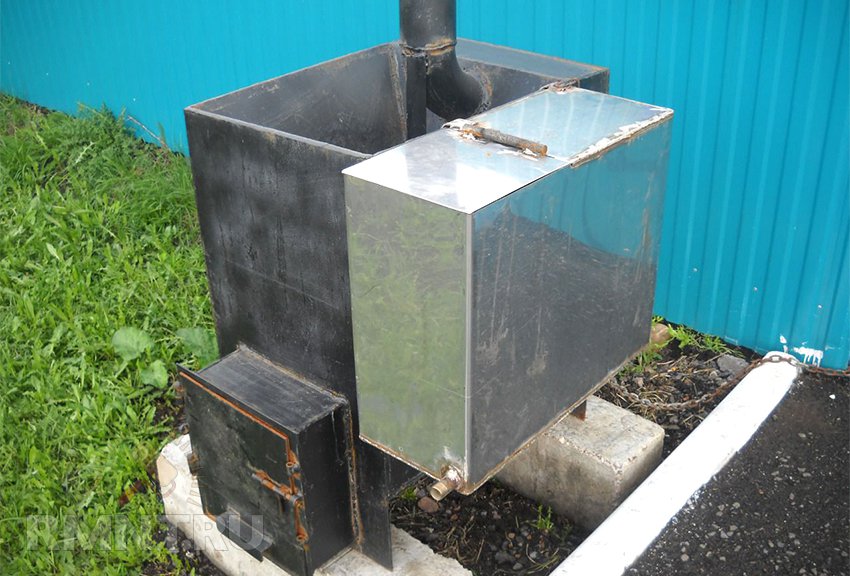

Приведенная ниже конструкция котла разработана на базе обычной дровяной печки-буржуйки, поэтому все детали и узлы установки изготовлены из тонколистового металла. Все сборочные работы, за исключением изготовления и установки теплообменника, выполняются с помощью углекислотного полуавтомата или аргоновой сварки.

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т.

Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

  • Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
  • Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
  • Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Варианты усовершенствования котла для бани

Несмотря на продуманную и многократно испытанную конструкцию печки для бани, многие самодельщики вносят свои идеи по усовершенствованию топочной камеры.

Например, можно использовать в бане съемные боковые экраны. Два металлических листа, на крюках или съемных заклепках, помогают ограничить потери тепла на начальном этапе разогрева воды в баке.

Если котел используется только в качестве генератора горячей воды для душевой кабины бани, то имеет смысл установить на поддувало топочной камеры регулятор количества воздуха. В таком режиме котел может работать на минимальной мощности и обеспечивать потребности посетителей бани в горячей воде 4-5 часов.

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

  • Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
  • Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
  • Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Вертикальный котел для обогрева бани

Для мощных печей и котельных установок наилучшим образом подходит вертикальная компоновка корпуса. Устройство печи, изготовленной из трубы диаметром 500 мм, приведено на схеме.

Конструктивно греющая установка для бани состоит из трех камер. В нижней части находится топка и зольник, средняя часть отведена под каменку, верхний отсек выполнен в виде бака для кипятка.

Также в средней части корпуса котла вварен водяной бак для потребностей бани. В отличие от верхней емкости, стенки бака не контактируют напрямую с раскаленными продуктами горения. Тепло притекает в бак через слой засыпки каменки, температура воды в резервуаре не поднимается выше 70-80оС.

Такое устройство котла означает, что в нагревательном контуре вода не закипит, даже на максимальном прогреве бани, а значит, независимо от уровня заполнения, в емкости будет поддерживаться примерно одинаковая температура. Воду можно использовать в моечном отделении бани, или даже отапливать комнату отдыха.

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

  • Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
  • Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
  • Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
  • Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Заключение

Построить котел для бани своими руками по силам любому человеку, имеющему хотя бы первичные навыки работы с болгаркой и электросваркой. В обоих проектах нет каких-то особенно сложных узлов и деталей, требующих участия специалиста. В среднем, на изготовление для бани котельной печи, оборудованной дополнительным водяным баком, уходит три дня рабочего времени.

  • Шумоизоляция стен своими руками
  • Смотровая яма своими руками
  • Как облицевать стены своими руками
  • Тонировка балкона и лоджии

Котел для бани своими руками

Любители загородного отдыха предпочитают построить баню самостоятельно.

Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Содержание

  • 1 Устройство котла для бани

    • 1.1 Фотогалерея: котлы своими руками для сауны и бани

  • 2 Подготовка к изготовлению банного котла

  • 3 Выбор материала

    • 3.1 Горизонтальный банный котёл из трубы

    • 3.2 Котёл из листовой стали

    • 3.3 Инструменты для сборки банного котла

  • 4 Изготовление своими руками других видов котлов

    • 4.1 Электрические котлы

      • 4.1.1 Фотогалерея: варианты исполнения электрического котла своими руками

    • 4. 2 Газовые котлы

  • 5 Один из вариантов изготовления банного котла своими руками

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 оС, а для русской бани — в интервале 55–65 оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

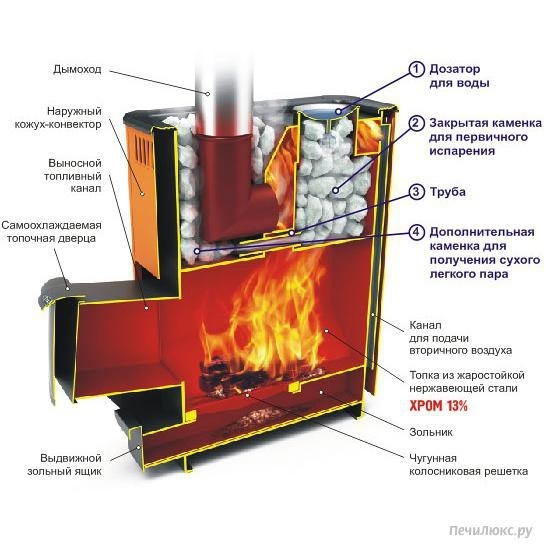

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 оС.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

Установка котла в углу экономит пространство помещения
Удачный вариант оформления и защиты стены вокруг котла природным камнем
Котёл с открытой каменкой используется в сауне, так как даёт больше жара
Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

  • форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
  • невысокое расположение каменки;
  • размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
  • материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

  • футеровка банного котла;
  • обкладка кирпичом снаружи.

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 оС, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

  • разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
  • ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
  • абразивные круги для шлифмашины;
  • сварочный аппарат — для сборки устройства;
  • электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
  • мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

  • газовые котлы;
  • электрические;
  • на твёрдом топливе;
  • на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

  • перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
  • для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
  • поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

  • простота монтажа;
  • низкие затраты;
  • отсутствие необходимости установки дымохода;
  • возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.
Фотогалерея: варианты исполнения электрического котла своими руками
Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя
Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи
Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком
Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.
