Бетономешалка своими руками чертежи бесплатно: ручная, электрическая, из бочки, стиральной машинки, чертежи, фото

Бетономешалка своими руками — современные конструкции и их особенности (90 фото)

Ни одна стройплощадка не может быть организована без бетона. Замешивать раствор при помощи обычной строительной лопаты и большой емкости весьма проблематично и физически затруднительно. А если объемы работ большие — то такой процесс лишен целесообразности.

Значительно удобнее использовать бетономешалку. В каждом строительном магазине продаётся такой агрегат. Кто-то в целях экономии денег сооружает сей агрегат для замеса цементного раствора своими силами. Посмотрите фото бетономешалки, выполненной своими руками, дабы понимать какими они могут быть.

Как сделать бетономешалку своими силами?

Изготавливая бетономешалку своими силами у вас появляется возможность обзавестись собственным оборудованием с минимальным расходом финансов. Рассмотрим в деталях процесс изготовления бетономешалки.

На самом деле конструкция довольно простая — замес тут механический. Все очень хорошо видно на чертежах бетономешалок. Основное преимущество агрегата — работа с большими объемами цемента.

Привод здесь не обязательно должен быть ручным или механическим, можно установить электродвигатель. Чтобы выгрузить бетон из мешалки, бадью наклоняют в одну из сторон.

Механическая бетономешалка

Есть здесь и минус, характерный для всех подобных бетономешалок с использованием цилиндрической емкости под цемент — замес цемента в углах неаккуратный и некачественный. При превышении оборотов свыше 35 в минуту, смесь разлетается.

Решить вторую проблему можно, если вместо вырезанного отверстия приварить обратно отрезанный элемент и сделать люк. Для замешивания раствора в такой бетономешалке требуется не больше 5 мин., на сухой уходит от 1 до 12 мин.

Инструкция как сделать бетономешалку приводится ниже. Эта конструкция, как и представленная ранее выше, может быть с электрическим приводом и без него. Преимущество: однородность всего цемента, скорость замеса смеси и качественный бетон на выходе.

Для изготовления подойдет старая бочка, несмотря на невзрачный внешний вид, она не будет ничем уступать современным бетономешалкам промышленного производства. В данном случае, на скорость замешивания влияют больше обороты, а не время. Достаточно прокрутить смесь несколько раз, как она уже полностью готова.

Из минусов можно выделить весьма сложную схему самой конструкции бетономешалки. Чтобы изготовить даже самый простой ручной вариант, нужно будет запастись сразу десятком различных элементов и запчастей.

Все внимание нужно сосредоточить при изготовлении бетономешалки на разгрузочном люке, посмотрите как плотно прилегают шпингалеты, уплотнители и петли. Каждый элемент должен быть крепким и надежным, обладать высоким качеством. Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым.

Подобные конструкции можно встретить и в сфере промышленного производства. Это свидетельствует о том, что самодельная бетономешалка не уступает ничем фабричным образцам.

Электрическая бетономешалка

Еще один вариант бетономешалки подразумевает использование электродвигателя. Это самая популярная конструкция, которую любят копировать друг у друга домашние кустарные мастера. Никаких особых пояснений по этому поводу не требуется. Схема доступна на фотографии ниже.

Есть огромное количество конструкторских решений и видов электрической бетономешалки. Даже детальные чертежи представлены в большом количестве.

Поговорим об этом агрегате в паре слов. Как правильно сделать бетономешалку своими руками:

• Горловая часть и днище конструкции укрепляются при помощи сварных планок;
• Идеальным выбором будет рамный миксер, сваренный с основанием;
• Обратите внимание, чтобы ось и емкость вращались вместе — рама станет сложнее, но при этом увеличиться её надежность, и будет отсутствовать необходимость в уплотнителях на днище. Последний момент влияет на срок эксплуатации готового устройства.

Электрическая бетономешалка с перфоратором

Несмотря на наличие хорошего дорогого перфоратора с отличными показателями параметров в 1-1,5 киловатта, и ударной функцией, не так просто изготовить качественную бетономешалку.

Наиболее часто встречающиеся ошибки:

Неправильно выбранная по габаритам емкость. Она не должна быть чрезмерно круглой формы, иметь вытянутые очертания.

Неправильное расположение вибратора значительно ухудшает качественные показатели замешивания. Его высота до дна должна соответствовать диаметру. Раствор должен быть залит в том же объеме, что и радиус вибратора.

Плоский вибратор не самое лучшее решение. Такой инструмент не сможет создать необходимые волнообразные возмущения на поверхности смеси и она просто не будет должным образом перемешена.

Посмотрите на изображение ниже, чтобы понимать какой именно следует применять или покупать. Наиболее подходящая модификация имеет пару тарелок (блюдец).

Вибратор больших размеров. На каждый последующий киловатт мощности прибавляется 15-20 см в диаметре. Наш агрегат сможет спокойно работать с тарелками на 25 сантиметров.

Фото бетономешалки своими руками

Также рекомендуем посетить:

• Чердачные лестницы
• Стяжка пола своими руками
• Рельефная штукатурка
• Верстак своими руками
• Курятник своими руками
• Парилка в бане
• Купель для бани
• Деревянный ящик своими руками
• Журнальный столик своими руками
• Арка своими руками
• Крыльцо своими руками
• Отмостка своими руками
• Монтаж вагонки
• Корзина своими руками
• Утеплить дверь своими руками
• Веранда своими руками
• Теплица своими руками
• Погреб своими руками
• Сигнализация для дачи
• Аксессуары для бани
• Ограждения для клумб
• Лампа своими руками
• Перила для лестниц
• Сарай своими руками
• Монтаж поликарбоната
• Камин своими руками
• Скамейки для дачи
• Утепление дома своими руками
• Решетки на окна
• Обустройство гаража
• Пресс своими руками
• Дачный туалет своими руками
• Лестница своими руками
• Беседка своими руками
• Клумбы своими руками
• Смотровая яма в гараже
• Диван своими руками

Бетономешалка своими руками: чертежи, инструкция

Зачем использовать ручной способ замеса бетона и раствора? Существенно облегчить вашу работу может данная статья. С её помощью вы получите более качественный получаемый материал при меньших физических затратах.

Виды бетономешалок

Более качественный цемент получается из бетономешалок изготовленных для промышленных нужд, в таких устройствах могут присутствовать два вала, но куда более рациональным для личных потребностей будет работа с бетономешалками собственного производства (т.е. созданных своими руками).

Бетономешалка доводит до состояния однородности цемент, наполнитель, воду. В роли второго при этом выступают щебень, песок, отсев. Давайте рассмотрим два варианта устройства бетономешалок: с принудительным перемешиванием и гравитационным.

1. Принудительный тип — движение лопастей осуществляет процесс перемешивания, барабан остается неподвижным.
2. Гравитационный тип — лопасти располагаются внутри барабана, при этом барабан вращается. Кроме строительных растворов, такой тип бетономешалок так же работает и с цементом. Чаще всего именно такой вариант люди предпочитают для домашнего использования.

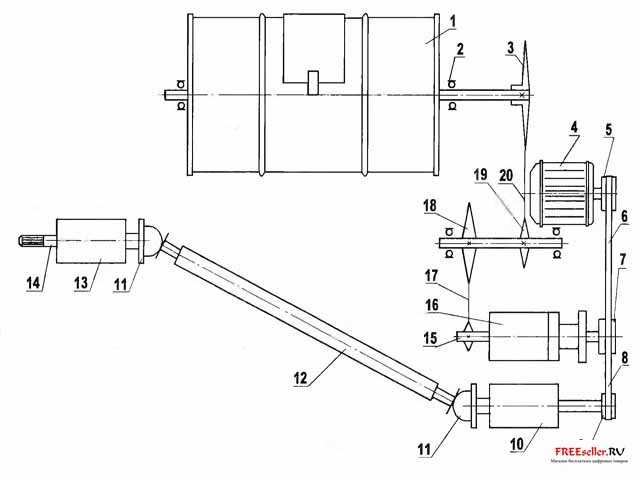

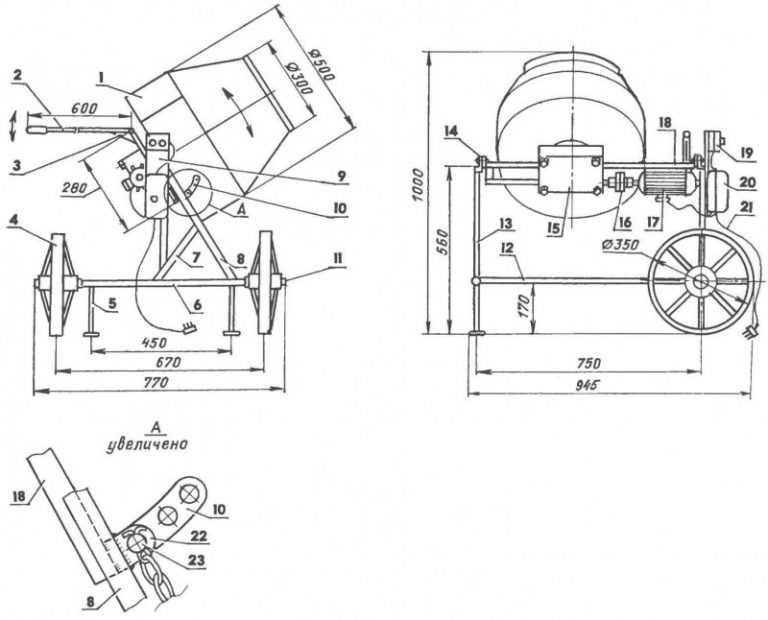

Чертежи самодельной бетономешалки



Бетономешалка: производство в домашних условиях

К составляющим которые выступают для вас в роли «конструктора» относятся:

• емкость раствора (старайтесь использовать бочку из метала)
• минимум два подшипника
• материалы лопастей
• приводной вал
• электродвигатель
• материалы каркаса

В изготовлении приводного вала для бенотомешалки используют трубу или прут, остаточные части швеллеров и арматуры подойдут для использования в изготовлении частей корпуса, а так же лопастей. Если при изготовлении бетономешалки понадобятся детали, которые можно сделать только из отливки, то подробнее про это узнать можно здесь.

Особое внимание уделите такой детали как электродвигатель, убедитесь что он достаточно мощный для того что бы корректно работать с емкостями которые имеют большой вес. Для изготовления бетономешалки в домашних условиях вам подойдет эта часть конструкции со следующими характеристиками: кол-во оборотов 1500, «сила» 2,2 кВт. Не забывайте так же о том, что эту скорость необходимо держать в пределах до 48 оборотов за минуту. Редуктор, как аналог ременная передача с подходящими шкивами помогут вас справиться с этой задачей.

Правильная работа домашней бетономешалкой

Приводной вал самодельной бетономешалки необходимо размещать на дне бочки, для этих целей сделайте отверстие и должным образом закрепите эту часть конструкции, далее на нее устанавливается шкив, оборудование «оживает» с помощью электродвигателя, которому в этом помогает ременная передача. Для работы с элементами содержимого в емкости — сделайте отверстие (люк), размер будет достаточным в пределах 35х30 см. Фиксируйте люк шарнирами и болтами, края при этом следует оклеить резиной. Для правильной работы, что бы вы не потеряли часть содержимого, убедитесь что люк в достаточной мере прилегает.

Из швеллера и уголков изготавливают такую часть внутренности бочки как крестовина. При этом её нужно приварить. Для равномерности вымешивания содержимого емкости, обязательно оставляйте 10-15 мм между краем бочки. Не забывайте о необходимой части в конструкции — устройство с помощью которого будет происходить опрокидывание бочки. Не лишней окажется и ручка предназначенная для транспортировки вашего изделия.

Аналогичный способ в изготовлении бетономешалки

На дне бочки бетономешалки, а так же по её центру по середине необходимо сделать отверстие — в него будет помещаться вал. Крепления в количестве двух штук изготовьте из уголков, оно должно иметь форму буквы А. Треть бочки отсеките с использованием болгарки. Подшипники помогут провести соединение между валом и бочкой. Мешалку необходимо устанавливать так, что бы она всего на пару миллиметров доставала до стен бочки, это устройство изготавливается на вал. Электродвигатель работает при помощи ременного вала.

Оборот вращения в этой ситуации так же не должен превышать значения 48-ми за одну минуту. В этом варианте конструкций сама бочка остается неподвижной, работает мешалка на валу. Когда этап перемешивания закончен, высыпается содержимое при помощи ручки. Этот вариант не предусматривает люк.

Бетономешалка ручная

Этот вид бетономешалок поможет вам в случаях когда электродвигатель найти не предоставляется возможности.

Вам понадобится бидон, как аналог можно использовать флягу. Ось с ручкой пропускается через эту флягу или бидон. Раму необходимо изготовить из уголка, использовав подшипники прикрепите ось, определив центр тяжести бидона.

Процесс приготовления бетона

Помните, качество получаемого раствора или цемента зависит не только от вашей бетономешалки, но и от других факторов! Придерживайтесь правильных пропорций. Один куб. м. для изготовления раствора расходует 125 л. воды, качество пойдет на спад при не соблюдении этой пропорции! Если говорить про правильные пропорции песка при работе с гравием — 1:1,3, если же речь идет о щебне — один к двум.

Важный момент: в изготовлении раствора использованный песок должен быть хорошего качества, это сильно влияет на полчаемый результат. Песок должен быть чистым! В летний период для процесса приготовления подойдет и холодная вода, если же это зима — температура должна составить 40°.
