Многие мечтают о камине с живым огнем, но не каждый имеет возможность установить настоящий очаг. В городских квартирах это делать запрещено, а в частных домах его установка сопряжена с трудоемким строительством дымоходов и вентиляций. Хорошим решением в этом случае будет биокамин, изготовленный своими руками.

Биокамин своими руками — описание

Биокамин — простая и безопасная конструкция, в основе которой лежит горение жидкого топлива. Первые биокамины были изобретены еще в древности, когда в лампы или небольшие чаны заливали различные масла, и поджигали их.

Биокамин своими руками можно сделать, не прилагая особых трат и усилий, а результат сможет украсить любой интерьер и подарить квартире неповторимое ощущение домашнего очага.

Эксплуатация биокаминов не предполагает подведения дымоходов, единственное, что нужно делать — периодически проветривать помещение, ведь открытый огонь в любом случае обладает способностью сжигать кислород. Существует несколько конструкций биокаминов, главным отличием которых является место установки:

1. Большие и реалистичные камины для установки на полу. Благодаря своей устойчивости, могут иметь большие габариты и максимально напоминать обыкновенные камины.
2. Легкие и элегантные модели для крепления на стену или подвешивания под потолок. Обязательным условием для них является отгораживание огня прозрачным экраном в целях пожарной безопасности.
3. Миниатюрные камины для установки на столах и тумбах. Прекрасное и современное дополнение к интерьеру.

Независимо от модели, высоту пламени можно регулировать, добавляя или отнимая горелки в предусмотренном конструкцией объеме.

Изготовление биокаминов своими руками

Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками. Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

• Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
• Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
• Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
• Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
• Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
• Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

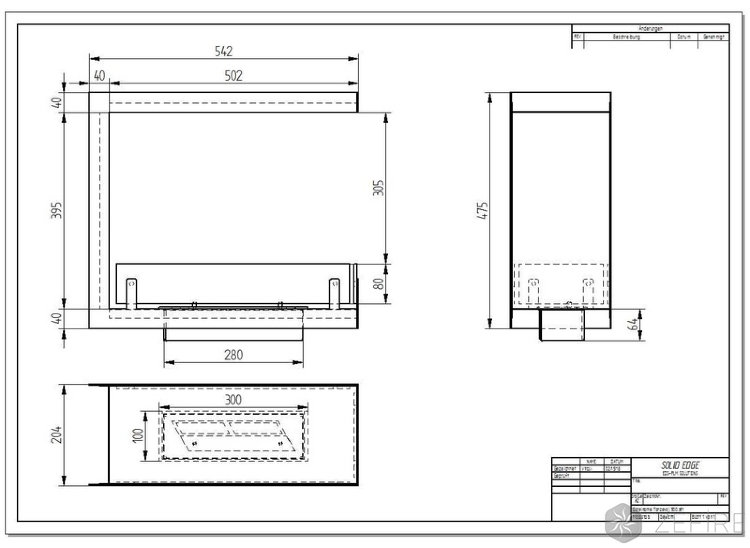

Чертеж биокамина

Перед тем, как начать делать биокамин своими руками, нужно составить его чертежи. Для него используется несколько схем, по одной для каждой части камина.

Для горелки. В ней и будет происходить сгорание горючего. При ее конструировании нужно учитывать качество стекла, используемого для перегородки. Если оно не обладает термостойкими качествами, нужно увеличить расстояние от него до горелки. Если расположить не жаропрочное стекло слишком близко, оно очень быстро треснет. Минимальное расстояние до горелки составляет 15 см.

Бак для топлива. Как уже было сказано выше, для него подойдет банка или коробка, единственное условие — металл должен быть толще 2 мм. Если в планах есть постройка крупного напольного камина, можно приобрести специальный бак в магазине.

Рассчитать количество горелок можно, исходя из площади помещения. Для комнаты размером 30 кв. м. можно установить не больше двух горелок. Когда чертежи биокамина своими руками готовы, можно приступить и его строительству.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

1. Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
2. Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Размер сетки можно варьировать в зависимости от творческой задумки. Она должна быть достаточно прочной, чтобы не прогибаться под весом камней, и достаточно большой, чтобы закрывать собой всю площадь камина.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Пошаговая инструкция для биокамина своими руками

Как видно из предыдущего абзаца, при наличии пошаговой инструкции для биокамина, его очень просто сделать своими руками. После сбора горелки процесс разделяется на такие этапы:

Куски стекла скрепляются между собой силиконовым герметиком в соответствии с дизайнерской задумкой. Для полного высыхания их нужно оставить примерно на 24 часа, более точное время указано в инструкции к герметику.

По желанию основание камина можно сделать из прямоугольного металлического короба. Тогда оно будет скрывать банку для горелки.

Если горючее было приобретено в жестяной банке, ее нужно всего лишь поставить внутрь горелки. Если же оно продавалось в таре из пластика, следует взять еще одну консервную банку, и перелить его туда. Размер банки должен быть таким, чтобы ее удобно было доставать из горелки.

В горючее опустить предварительно подготовленный фитиль. Поверх горелки установить сетку, сверху нее насыпать камушки.

Чтобы сделать красивый и простой биокамин своими руками, пошаговая инструкция выше обеспечит всеми необходимыми знаниями. Готовый камин можно сразу же вводить в эксплуатацию, то есть поджечь фитиль.

Большой биокамин

В предыдущем абзаце было описано изготовление компактного камина. При конструировании большого напольного биокамина его каркас придется делать из гипсокартона. Для этого нужно:

1. Разметить стену и разрезать гипсокартон на подходящие куски.
2. В основание камина установить негорючую подставку. Это особенно важно, поскольку температура от сгорания превышает +150 С°.
3. Гипсокартон крепится к стене саморезами.
4. Внутренняя часть камина должна быть сделана из огнеупорного материала. Нужный короб покупается в специализированном магазине, и вставляется в гипсокартонный каркас.
5. Между гипсокартоном и внутренней частью камина прокладывается изоляционный материал.
6. Для большого камина лучше всего приобрести топливный бак фабричного производства. Иногда он продается вместе с огнеупорной подставкой. Топливный бак устанавливается в середину камина.
7. Далее нужно провести работы по облицовке. Для этого используется жаростойкая плитка или натуральный камень.

Для обеспечения пожарной безопасности нужно поставить перед огнем стеклянный экран, либо же кованую решетку.

Выбор топлива для биокаминов

Сделать биокамин своими руками не составляет сложности. После его изготовления придется регулярно покупать биогорючее. Другие виды топлива для него не подходят, в горелку можно наливать только специализированные смеси с приставкой «био». Эта приставка была дана горючему из-за того, что в его состав входят растительные или животные компоненты.

Разные марки биотоплива могут быть произведены из свеклы или картофеля, либо же из древесной стружки.

В отличие от других видов горючего, биологическое при сгорании не выделяет токсичных веществ, что делает его безопасным для человеческого здоровья.

Кроме того, при сгорании биологическое горючее дает красивое и ровное пламя, чего нельзя достичь другими средствами.

Сделав биокамин своими руками, в его эксплуатации нужно придерживаться таких принципов:

• Выбирать горючее только известных производителей, чье качество подтверждено соответствующими сертификатами.
• Прежде чем доливать топливо в горелку, нужно дождаться ее полного потухания и остывания.
• Для розжига биокамина использовать специальную зажигалку с длинным металлическим носиком.
• Хранить емкости с горючим в удалении от горячих поверхностей и открытого огня.

Если приобрести специальные огнеупорные декоративные элементы для каминов в виде дров, при помощи биотоплива можно создать полную иллюзию настоящего камина. Это горючее не вырабатывает копоть и неприятный запах, единственное, что может произвести биокамин — небольшое количество пара. Некоторые производители добавляют в горючее примеси, окрашивающие пламя в разные цвета.

Биокамин своими руками видео:

Биокамин своими руками: пошаговая инструкция, чертежи, изготовление

Краткое содержание

• 1 Биокамин и принцип его работы
• 2 Самостоятельное изготовление камина
• 3 Видео: Биокамин самодельный

Биокамин и принцип его работы

Ни одно устройство нельзя сделать без понимания его принципа работы. Камин состоит из таких элементов:

Декоративный биокамин своими руками

• Топливный бак – любая емкость, размеры которой зависят от самого биокамина. Чем он больше, тем крупнее нужно делать топливный бак.
• Этанол – биологическое топливо, которое подается через фитиль к горелке.
• Очаг – место сгорания этанола (камин работает на биотопливе).
• Портал – форма для очага. Этот элемент делается из разных материалов, поскольку он выполняет декоративную функцию.

Схема горения устройства следующая. Этанол пропитывает ткань и поднимается, где располагается устройство биокамина – очаг. Процесс горения сопровождается выделением тепла. Среднего биокамина достаточно для отопления квартиры в 20 м2. Рассматриваемый тип устройства хорош тем, что он не выделяет опасных продуктов горения для здоровья и предметов интерьера квартиры.

[ads-mob-1][ads-pc-1]

Самостоятельное изготовление камина

Чертеж горелки биокамина

Материалы для современного отопительного устройства есть в хозяйстве у каждого. Вам понадобится: оконное стекло (наверняка они где-то завалялись после ремонта дома), фитиль (в качестве его основы можно взять любую ткань), банка из нержавейки и решетка, герметик и инструменты.

Начинать делать камин необходимо с основания. Самодельный биокамин – это простой механизм, который можно сделать в домашних условиях.

• Основание. Для соблюдения пропорций необходимо сделать чертеж. Для биокамина неплохо подходит металлическая основа. В основании располагается керамическая декоративная горелка, поэтому оно должно быть максимально просторным. Инструкция по изготовлению основания для отопительного устройства требует установки небольших бортиков по всей окружности подставки для камина. Такая схема позволит поставить на основу решетку.
• Топливный бак. Материалы емкости для топлива обязательно должны быть металлическими, в принципе, как и все комплектующие для биокаминов. Он вырезается из старой консервной банки, объемом от 0,2 до 0,5 л. В бак вставляется фитиль. Миниатюрный настольный биокамин
• Решетка из нержавейки. Керамическая сетка для биокамина не подходит, поскольку она плохо переносит постоянное воздействие высоких температур. Для решетки подбирается монолитный блок с ячейкой от 5 до 15 мм с учетом того, что на ней еще будет стоять топка для биокамина. Вообще, горелка для биокамина своими руками делается достаточно просто: берется фитилек и вставляется в металлическую емкость с топливом и горелка готова.
• Каркас для устройства. Материалы для каркаса могут быть разными, однако, для его создания лучше использовать старое стекло. Стеклорезом вырезаем 4 кусочка стекла одинаковых размеров. Внимательно смотрите на чертеж и тщательно соблюдайте все размеры каркаса. Заготовки из стекла надо скрепить между собой при помощи герметика. Инструкция говорит, что делать это лучше с помощником – один человек держит стекло, а другой аккуратно наносит герметизирующие материалы по всем стыкам. Перед началом герметизации стекло следует протереть от пыли. Топка для боикамина помещается за стекло.

С основными составляющими камина мы разобрались. Теперь осталось собрать все это воедино. Все работы по сборке отопительного устройства лучше делать на улице при качественном освещении.

Чертеж биокамина

Итак, биокамин своими руками начинает собираться с приготовленного основания. Перед началом работы положите недалеко от себя чертежи, они еще пригодятся в процессе сборки. Металлическое основание ставится на удобную поверхность. Дальше в заготовку помещается топливный бак, который закрепляется при помощи дюбелей или заклепок, сделать которые можно самостоятельно.

После установки бака блок основания накрывается металлической решеткой. Устанавливается она на настольный камин на заранее изготовленные ободки. Стоит отметить, что металлическую сетку закреплять необязательно, поскольку из такого положения она никуда не денется. Что касается декораций, то сделанный самостоятельно биокамин можно украсить при помощи камней и других негорючих декоративных элементов.

На металлический блок ставится уже скрепленное воедино стекло. Процесс установки стекла надо делать максимально аккуратно и без резких движений. Помните, у вас в руках не находится керамическая плитка, а хрупкое стекло. Бак не должен находиться слишком близко к стеклу, поскольку при нагревании оно может лопнуть и повредить блок или предметы интерьера.

Установка биокамина

На этом этапе изготовление отопительного устройства заканчивается. Осталось только проверить его работоспособность. Первый запуск надо делать по правилам: сначала снимается сетка с декорациями и отставляется в сторону. Стоит отметить, что это делать необходимо каждый раз при наполнении бака топливом. Эта процедура проводится в целях сохранности предметов интерьера, поскольку сделанный биокамин своими руками не дает гарантий полной безопасности.

Емкость для топлива нельзя наполнять полностью этанолом, оставьте 1/3 бака пустым. Готовое оборудование накрывается обратно решеткой и поджигается. Если все сделано правильно, то оно будет гореть синим пламенем. Повторная заправка горелки производится только после полного выгорания топлива.

[ads-pc-2][ads-mob-2]

Видео: Биокамин самодельный

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

15 Камины на биоэтаноле с геометрическим дизайном

Камин на биоэтаноле — идеальный способ добавить немного тепла в дом, в котором нет дымохода, и почему бы не сделать это с помощью интересного дизайна. Эти 15 каминов на биоэтаноле могут быть источниками тепла, но они также являются самостоятельными скульптурными произведениями искусства, которые так же красивы, как и выключены. Посмотрите на эти современные геометрические узоры.

Мне нравится изогнутое основание камина Fuoco Wave от Altro. Кажется, что оно парит в воздухе благодаря поддерживающим его прозрачным боковым панелям.

Altro любит играть с геометрическими узорами, и камин Pyramid не является исключением. Треугольная форма уникальна и забавна, а дополнительное измерение прозрачной стороны треугольника делает его еще более захватывающим.

Не ограничиваясь напольной установкой, камин Diamond представляет собой смелое украшение стены, включающее в себя четыре треугольника, которые, кажется, «открывают» стену. Источник.

Seasons разработан Жаном-Мари Массо и изготовлен компанией Glas Italia и представляет собой низкий столик с кубической полостью в центре, куда вставляется вставка из биоэтанола.

Летом вставку из биоэтанола можно снять, а пустоту можно заполнить цветами или даже рыбками, потому что чаша водонепроницаема – довольно прохладно. Источник.

Cupola от Vauni – настенный камин с винтажным факелом. Мне нравится, как он выступает из стены, добавляя дополнительное измерение.

Ух ты, какой отличный способ добавить изюминку на кухню или в любую комнату. Разделитель Vauni не обязательно должен быть примыкающим к острову или стене, его можно расположить по центру комнаты, но на фоне этого кухонного острова он, безусловно, выглядит потрясающе.

Vauni Globe очень похож на настенный купол, за исключением того, что в этом случае у него есть подставка. Подставка увеличивает высоту огня, позволяя вам наслаждаться им со стула, с кровати или даже во время купания.

Эллиптическая форма современного биокамина Elipse Z Ebios от Spartherm придает дополнительный уровень движения мерцающему пламени огня. Источник.

Пустота в основании костра Ellipse Case Ebios создает волшебное ощущение того, что ты видишь его, но не видишь.

Компания Officine del Fuego создала этот промышленный дизайн камина на этаноле под названием Bonfire. Он предназначен для небольших пространств, но, безусловно, оказывает большое влияние.

Meet by Officine del Fuego — это не только камин, но и журнальный столик с четырьмя выдвижными пуфами, спрятанными под четырьмя секциями столешницы.

Еще один журнальный столик с этаноловым камином от Officine del Fuego – Gor. Вдохновленный архитектурой, Gor имеет четыре тонкие ножки, которые пронизывают основание — или балку — под разными углами — мне нравится их асимметрия.

Caratteristiche — дизайн, основанный на иронии. Officine del Fuego считает, что это кресло утратило свою первоначальную функцию в пользу другой. Они называют это идеограммным стулом.

Поговорим о горячем геометрическом дизайне! Источник.

TwistyFire от Officine del Fuego — это модульная каминная система, позволяющая выбрать однотонный дизайн — или перевернуть его и выбрать двухцветный. Вы также можете выбрать сплошной вид или использовать модуль с пустотой внутри. это.

TwistyFire – камин на биоэтаноле со светодиодной подсветкой. Серьезно, как же это здорово!
Камины — отличный способ создать атмосферу в помещении, будь то биоэтанол, дерево, электричество, газ, наружные обогреватели или даже уличные металлические ямы для костра. Всегда есть что-то волшебное в сдерживаемом огне.

Все, что вам нужно знать о самодельных и ленточных каминах

Как можно получить длинную линию огня в доме без дымохода, используя камин на биоэтаноле? Самодельные и ленточные костры можно легко создать с помощью биоконтейнеров (средних/больших) в домах без дымоходов, новостройках и коммерческих помещениях. Здесь представлена ​​вся информация о технических характеристиках используемых контейнеров, инструкции по их безопасному и целесообразному использованию, а также требования по противопожарной защите окружающей среды при использовании этого устройства.

Если у вас есть пустая стена или пустая дыра в стене, или у вас есть лишний камин, который больше не используется, или вы просто ищете замену, тогда вам может подойти биокамин. Вы можете наслаждаться камином с настоящим пламенем, который работает на биотопливе, который производится из пищевых отходов и полностью безвреден для окружающей среды. Биокамин также является гораздо более дешевым вариантом по сравнению с покупкой газового камина или ремонтом избыточного дымохода. Газовый камин без дымовых газов или электрический камин могут быть более дешевыми вариантами, но в отличие от каминов на этаноле они не создают игривое, настоящее и ревущее пламя, а эффект чешуйчатого пламени может быть визуально весьма разочаровывающим.

Что такое биоконтейнер?

Это простой топливный ящик из высококачественной нержавеющей стали большой толщины. Он доступен в среднем (1 л) и большом (1,5 л) размерах. Он имеет выгравированную крышку, которая предотвращает испарение неиспользованного топлива, и имеет съемную ручку для легкого тушения. Время горения до 4 часов на одну заправку.

Биоконтейнеры Biofires являются самыми длинными из разрешенных резервуаров простой конструкции, они прошли лабораторные испытания и признаны безопасными. Любая тара вместимостью более 1,5 л, не имеющая специальной защитной конструкции, может быть опасной для использования.

Биоконтейнер — отличный выбор для обеспечения желаемой линии огня. Его можно легко уронить в дыру в стене или в фальшивую дымовую трубу, сделанную для этой цели. Это также отличный вариант для прозрачных двусторонних каминов.

Предостережение!!

• Убедитесь, что рядом с биоконтейнером не используется дерево, древесина или МДФ.
• При горении биоэтанола выделяется много тепла, поэтому не следует вставлять биоконтейнер в какую-либо деревянную конструкцию.
• При использовании камина на биоэтаноле применяются все обычные правила строительства каминов, за исключением ограничений, касающихся работающего дымохода.
Биоконтейнер
• не подходит для использования в качестве отдельно стоящего устройства.

Что следует учитывать при строительстве биокамина с нуля

Используемые материалы

Отверстие камина

Важно убедиться, что биоконтейнер вставлен в полностью огнеупорное и жаростойкое отверстие. Для облицовки камина следует использовать такие материалы, как камень, сланец, металл, кирпич, цемент или вермикулитовую плиту. Компания Biofires проконсультировалась с лабораторными листами для сжигания биоэтанола в VITCAS (специалисты по обеспечению огнеупорными материалами) и рекомендует ее для покупки вермикулитовой плиты.

Облицовка проема не должна быть выполнена из обычной огневой плиты. Само название «огнестойкая плита» немного сбивает с толку, так как оно предполагает, что материал полностью огнеупорный, но на самом деле цель огнестойкой плиты состоит в том, чтобы дать вам дополнительное время для выхода из здания в случае пожара. в постоянном контакте с пламенем, поэтому не подходит для облицовки вашего камина.

Также не рекомендуется помещать биоконтейнер в стекло, так как оно может быть слишком хрупким и может треснуть. Так как тепло вокруг контейнера довольно значительное, а пламя выделяет много тепла, отверстие лучше обложить цементом, керамической плиткой, камнем или сланцем. Тем не менее, можно использовать закаленное стекло, чтобы выровнять заднюю часть отверстия, чтобы дать дополнительное отражение.

Верхняя и задняя часть камина

Тепло, выделяемое пламенем, составляет приблизительно 3 кВт или более, и оно направляется вверх и к задней части каминного отверстия, прежде чем попасть в комнату. Поскольку верхняя часть подвергается наибольшему нагреву, она должна быть самой толстой/самой прочной частью.

Использование обычной ДСП или МДФ здесь не подходит.

При использовании металла для облицовки проема важно, чтобы металл был достаточно толстым. Поскольку производимое тепло составляет более 3 кВт, можно использовать дополнительную облицовку из вермикулитовой плиты под металлическим листом для поддержки, по крайней мере, для верхней и задней части.

Стороны камина

Несмотря на то, что стороны проема камина менее подвержены воздействию тепла, важно, чтобы они также были огнеупорными. Обычный дровяной картон здесь тоже не рекомендуется, а вот вермикулитовый, термостойкий до 1200 градусов по Цельсию, отлично подойдет.

Использование камня и гранита для облицовки камина целесообразно только после согласования с производителем камня, выдержит ли камень высокие температуры. Несмотря на то, что эти материалы придают камину роскошный вид, важно помнить, что огонь выделяет много тепла, что может привести к растрескиванию тонких слоев камня. Следовательно, при использовании натурального камня убедитесь, что он имеет большую толщину.

Зазор для пламени

Для пламени необходим зазор около 500-600 мм. В случае, если это не так много, пламя можно было бы немного уменьшить. Опять же, важно убедиться, что отверстие выложено огнеупорным материалом, таким как камень, сланец, кирпич и т. д.

Необходимое пространство

быть размещены для воздушного потока и расширения металла. Контейнер не должен стоять на дне прорези, а должен свободно перемещаться внутри прорези и должен сидеть на стальном ободе вокруг него. Если этого не сделать, футеровка может треснуть.

Вот диаграмма, показывающая поток воздуха для расширения металла:

Несмотря на то, что минимальных требований к боковому пространству нет, и это полностью зависит от визуального аспекта вашего огня, рекомендуется, чтобы 5-10 см пространство оставлено с обеих сторон контейнера внутри вашего отверстия.

Используемое топливо

Биотопливо, используемое в биоконтейнере, должно быть правильным. Содержание этанола не должно превышать 96,6% и должно быть специально разработано для каминов. Несмотря на то, что 5-литровые топливные контейнеры дешевле, их вес затрудняет точное заполнение биоконтейнера, и есть вероятность разлива топлива, поэтому мы продаем наше топливо только в 1-литровых бутылях, которые легко обрабатывать и измерять. топливо. Переполненный контейнер не следует зажигать, и перед зажиганием необходимо полностью вытереть любую пролитую жидкость. Для заправки среднего контейнера требуется 1 л, а для большого контейнера требуется 1,5 л биоэтанольного топлива. Топливо горит около 3-4 часов за одну заправку.

Гелеобразное топливо нельзя использовать в этом контейнере, потому что его нельзя мыть, а гель оставляет следы.

Используемые принадлежности

Пламя этанола сгорает чисто только тогда, когда его горению нет препятствий. Если при тушении огня используются такие аксессуары, как керамические коряги, камешки или бревна, важно убедиться, что они расположены вокруг отверстия для пламени, а не поперек пламени. Если аксессуары положить на пламя, они будут пахнуть и собирать немного сажи. Если их расположить вокруг или перед отверстием для пламени, при взгляде на расстоянии может показаться, что пламя проходит через ветви.

Кейс нашего клиента Стив Сильверстер представляет собой пример самодельного камина и показывает различные этапы того, как он построил биоэтаноловый камин в своем доме с нуля и как он использовал наши биоконтейнеры для создания длинной линии огня.
