Бубафоня с водяной рубашкой своими руками: Бубафоня с водяной рубашкой — Лучшее отопление

схема с водяной рубашкой и из газового баллона

Печь Бубафоня длительного горения — отличный вариант для отопления нежилых помещений. Изготовить ее можно из, что называется, бросовых материалов, а в качестве топлива использовать отходы. Что это за конструкция, ее устройство, плюсы и отрицательные характеристики рассмотрим в этой статье.

Содержание

1. Схема работы и чертеж
2. Какое топливо подходит
3. С водяной рубашкой
4. 6 этапов изготовления Бубафони из газового баллона
5. Недостатки
6. Расчет основных параметров печи

Схема работы и чертеж

Отличительной чертой печи Бубафоня или, как ее еще называют, печь-поршень, является ее форма — длинный вертикальный цилиндр, процесс горения в котором происходит не снизу, как в традиционной печи, а сверху.

На чертеже видно, что внутри корпуса находится поршень, состоящий из шатуна и приваренного к нему металлического круга, попросту называемого «блином». На этом круге-блине есть ребра, ориентированные вниз. Если рассмотреть конструкцию в разрезе, то выглядеть схема работы будет так:

1. По контуру отверстия, находящегося вверху цилиндрической емкости, присоединен дымоход. Он может быть цельным или сборным, когда в дымоотвод вставляется длинная труба для выхода дыма за пределы помещения.
2. В цилиндр плотно загружают дрова до линии дымохода и поджигают.
3. Сверху вставляют поршень и закрывают печь крышкой.
4. Дрова начинают гореть сразу под кругом. Хороший процесс горения обеспечивает воздух, поступающий через сквозную трубу-шатун. Свидетельством того, что все выполнено правильно, являются языки пламени, проникающие в камеру сгорания через зазор между стенками печи и «блином». Здесь же происходит и дожиг выделяющихся пиролизных газов.
5. По мере сгорания топливной закладки поршень опускается, но не на самое дно, благодаря наличию ограничительных 10 см ребер на круге. Пик горения приходится на тот момент, когда поршень опускается на 1/3 высоты камеры и своим весом хорошо уплотняет топливо. Схема работы

Внимание: Когда блин находится в самой нижней точке, поршень не должен возвышаться над крышкой больше, чем на 2-3 см. Это соотношение очень важно потому, что если шатун очень длинный, то при разжигании топлива, когда дымоход еще не успел прогреться, весь дым пойдет в помещение.

Какое топливо подходит

Даже правильно выполненная конструкция, может разочаровать мастера, если в нее загружать «неправильное» топливо. Как показали опыты, лучше всего горят:

• опилки;
• щепа;
• паллеты;
• торфяные брикеты;
• мелкие ветки;
• картон.

Для печи подходит топливо, которое можно хорошо уплотнить под воздействием силы тяжести поршня. Если в печь поместить поленья, расположенные вертикально, то уплотнить их невозможно. Гореть они будут, но при малейшей неисправности дымохода и одном сыром полене, поршень застопорится и возникнет такое явление, как обратная тяга и помещение наполнится дымом. Горизонтально расположенные поленья тоже горят, но все равно слабо и эффект от процесса далек от желаемого.

С водяной рубашкой

Вариант печи с водяной рубашкой на дымоходе

Возможности Бубафони значительно возрастут, если добавить к печи водяной контур. Для этого приспосабливают еще 1 цилиндр для нагрева в нем теплоносителя. Диаметр его больше на 2,5-3 см, иногда для этой цели приспосабливают и квадратный корпус.

При наличии в помещении готового отопительного контура, печку соединяют с ним и посредством циркуляционного насоса теплоноситель из водяной рубашки транспортируют в отопительную систему. Такая печь выгодна тем, что может обеспечить теплом несколько помещений.

Водяной контур устанавливают не только на корпусе печи, но и на дымовой трубе. Принцип устройства такой системы — «труба в трубе». Торцы «рубашки» герметизируют, врезают патрубки для входа и выхода теплоносителя. Вверху располагают отвод, а внизу — обратку.

В роли теплообменника может выступить и водопроводная труба. Из нее изготавливают змеевик, заключают в стальной кожух, чтобы тепло распределялось более равномерно, засыпают песок. Иногда вокруг печи выполняют кирпичную кладку, а внутрь помещают тот же змеевик.

6 этапов изготовления Бубафони из газового баллона

Всю работу по изготовлению печи Бубафоня из обычного газового баллона можно разбить на 6 последовательных этапов:

1. Заполняют баллон водой, предварительно открутив вентиль. Необходима эта операция для того, чтобы избежать возможного взрыва при дальнейшей работе с ним.
2. Отрезают верхнюю часть с использованием болгарки. Следует учитывать, что в районе шва внутри баллона имеется дополнительный армирующий слой, что затрудняет процесс срезки. Этот бордюр придется убирать, т.к. он будет препятствовать свободному перемещению поршня. Процесс трудоемкий, поэтому лучше делать срез ниже шва.
3. Вырезают в корпусе отверстие для дымоотвода на минимальном расстоянии от верха печи. Из стальной трубы диаметром около 10 см, разделенной на 2 небольших отрезка под углом 45 градусов, варят колено, затем подсоединяют к нему через переходник дымоход из трубы немного большего диаметра (12 см), что улучшит теплоотдачу печи. Переходник герметизируют с использованием стеклоткани или глины.
4. Изготавливают крышку из отрезанной части баллона, или вырезают ее из металла. Плоская крышка более практична — на ней можно даже еду разогревать. В крышке при помощи сварки вырезают отверстие под поршень. Круглое сечение не обязательно, хорошо будет выполнять свою функцию и квадратная труба, а сборка в этом случае упростится.
5. Вырезают диск диаметром 270 мм, используя стальной лист толщиной 3-4 мм. Посредине делают отверстие под шток. Круг должен быть такого диаметра, чтобы между ним и стенками емкости оставался зазор равный 1/20 его диаметра. Снизу к диску приваривают лопасти 6 шт., загнутые таким образом, чтобы между ними происходило завихрение воздуха по часовой стрелке. Это способствует равномерному горению топлива под пластиной и полному сгоранию газов в верхней части печи, выделяющихся в процессе.
6. Вырезают и крепят в центре поверх лопастей еще один небольшой круг с отверстием 30-40 мм. Он нужен для того, чтобы угли, образующиеся в процессе горения, не забивали отверстие в штоке для поступления воздух, а между лопастями и топливом оставался небольшой зазор.

Желательно установить печь на фундамент и позаботиться об экране, обеспечивающем дополнительную пожаробезопасность и способствующем равномерному распределению тепла по комнате.

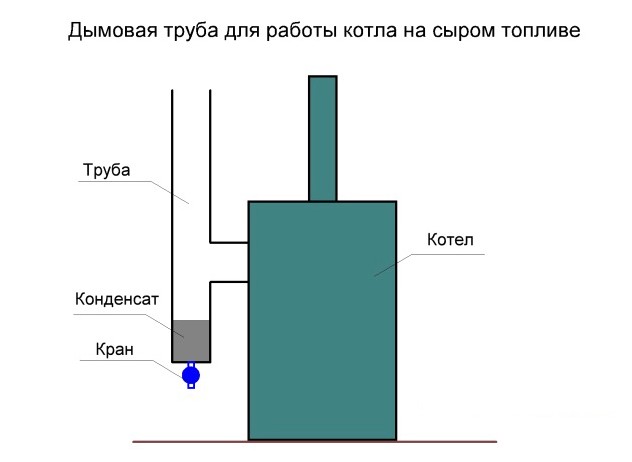

Внимание: если планируется загружать в печку сырое топливо, то в трубе для отвода дыма делают колено, продлив ее немного вниз и установив кран для слива конденсата.

Конструкция печи проста, при большом объеме камеры она может долго гореть на одной загрузке, не требует сложного ухода, эффективно обогревает помещение в сильные морозы. Здесь нет прямого контакта с открытым пламенем, что говорит о высокой пожаробезопасности объекта. Наряду со многими положительными качествами имеются и недостатки:

• При использовании печи для обогрева дома, необходимо отдельное подсобное помещение.
• Небольшая теплоотдача. Тепло выделяется не по всей ее поверхности. Нагревается поршень, дымоход и крышка, а стенки только в некоторых местах по мере сгорания топливной загрузки и опускания поршня.
• При полном прогорании топлива в печи, когда на дне остаются только тлеющие угли, шатун еще довольно горячий, а дымоход быстро остывает. В этот момент незначительное количество газа начинает уходить через отверстие в шатуне. Отсюда вывод — напрямую в жилых помещениях такую конструкцию устанавливать категорически нельзя.

Расчет основных параметров печи

Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей. К ним относятся:

• Габариты печки. Оптимальный диаметр емкости — 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход.
  В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.
• Толщина стенок цилиндра. Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм. Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины ( от 2,5 мм), но потеря мощности неизбежна.
• Размеры поршня. Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками — 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости. Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.
• Площадь сечения патрубка дымохода на выходе. Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.
• Параметры штока для поступления воздуха. Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.

Удельная теплоотдача и коэффициент закладки (удельная масса на единицу объема) — величины справочные:

Топливо	Коэффициент закладки, кг/дм куб.	Удельная теплоотдача, кВт/час
Стандартные дрова (осина)	0,143	2,82
Ольховые паллеты	0,285	3,5
Опилки хвойные или стружка	0,137	3,2
Уголь ДПК	0,4	4,85
Уголь ССОМ	0,403	5,59
Крупный антрацит	0,5	5,72
Брикеты торфяные	0,34	2,36

Чтобы не углубляться в подробные вычисления, необходимую толщину заготовки для прижимного круга можно выбрать из таблицы:

Диаметр внутри печи, см	Толщина металла для изготовления круга, см
80	От 0,25 до 0,40
60	От 0,4 до 0,6
40	От 0,6 до 0,8
30	От 0,8 до 1,0

Примерный расчет сечения дымохода для печи из газового баллона при диаметре 30 см и высоте загрузки приблизительно 70 см выглядит так:

Определяют объем загрузки путем умножения площади сечения на высоту:

Vf = πD²:4× Нf = 3,14 х 3² х 7 : 4 ≈ 50 дм³

Определяют массу загрузки, с учетом использования торфяных брикетов:

М = 50 х 0,34 = 17 кг

От такого количества топлива получится следующая отдача энергии:

Е = 17 х 2,36 ≈ 40 кВт, отсюда сечение патрубка равно:

S = 1,75 х 40 = 70 кв. см (значение приводят к стандартному).

Учитывая, что при грамотном исполнении одной закладки хватает на 12 ч. и имея основные параметры, можно вычислить среднюю мощность печи:

70 : 12 = 5,83 кВт/ч.

В базовые конструкции печи Бубафоня можно вносить свои изменения, соблюдая при этом основные пропорции. Поле для экспериментов просто огромное, а результат может превзойти ожидания.

Печь длительного горения Бубафоня: конструкция, чертеж, принцип действия

Содержание:

• 1 История создания
• 2 Конструкция печи Бубафоня
• 3 Преимущества
• 4 Недостатки
• 5 Как сделать печь Бубафоня своими руками?
• 6 Монтаж
• 7 Устройство дымохода
• 8 Укладка фундамента
• 9 Как увеличить КПД печи?
• 10 Печь Бубафоня с водяной рубашкой
• 11 Процесс розжига печи
• 12 Видео

Часто для отопления технических помещений не требуется красивый внешний вид отопительных приборов. Это касается мастерских, небольших производственных помещений, теплиц, подвалов, гаражей, дачных домиков и т.д. В таких случаях, в качестве отопительной системы многие стараются установить что-то не дорогое, например печь длительного горения Бубафоня, которая идеально подходит для таких ситуаций. Недорогой, простой в использовании отопительный прибор.

Bubafonja из газового баллона.

История создания

Создателем печи является Афанасий Бубякин из города Колыма, известный под никнеймом «bubafonja». Именно от его псевдонима и произошло название печки. Прототипом послужил котел Стропува (Stropuva) литовского производства, который имеет более сложную конструкцию.

Бубафоня является печью длительного горения, это ее основное отличие от обычных буржуек, где загорается сразу вся закладка. У Бубафони из-за недостатка кислорода в камере сгорания горение происходит постепенно.

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

• Корпус цилиндрической формы (как правило, бочка, газовый баллон, труба), в котором происходит горение твердого топлива. Корпус оснащен отверстием для трубы дымохода;
• Дымоход, выполненный из металлической трубы диаметром 110-250 мм;
• Поршень. Состоит из пятки с «ребрами» к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам, пятка не плотно прилегает к топливу, что положительно влияет на процесс горения;
• В верхней части трубы подачи воздуха установлена задвижка для регулировки объема поступающего в камеру сгорания воздуха;
• Крышка. Представляет собой обычную металлическую крышку от бочки с отверстием под трубу поршня.

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Преимущества

• Простая конструкция. Имея сварочный аппарат, металлическую бочку и несколько труб можно самостоятельно ее изготовить.
• Работа практически на любом виде твердого топлива (на угле, дровах, стружке, опилках и т.д.).
• Длительность горения. В зависимости от объема конструкции (чем больше, тем дольше горит), вида топлива и объема поступающего кислорода котел Бубафоня может гореть от 3 до 24 часов.

Недостатки

• Низкий КПД. Из-за конструктивных особенностей, основной нагрев металла происходить не по всей площади бочки, а лишь в определенных местах, в результате чего создается низкая теплоотдача. КПД такой конструкции не идет ни в какое сравнение с печью Булерьян или печью Бутакова.
• Неприглядный внешний вид. Ее внешний вид ассоциируется с эпизодом из американского фильма, в котором несколько бедняков афроамериканцев греются вокруг горящей бочки.
• Неудобство очистки золы, которую приходиться вынимать через верхнюю часть корпуса. В усовершенствованных конструкциях эта проблема решена благодаря добавлению колосниковой решетки и дверки для очистки золы в нижней части корпуса.

Как сделать печь Бубафоня своими руками?

Как уже было сказано выше конструкция печки проста. Здесь нет колосников, поддувал, различных дверок и т.д. (за исключением модернизированных печек). Любой, кто может пользоваться сварочным аппаратом, сможет ее изготовить. Именно это и привлекает многих людей, которые хотят сделать своими руками дешевый, но в то же время эффективный источник тепла.

Bubafonja – простой и дешевый котел отопления.

Для изготовления печи потребуются следующие материалы и инструменты:

• Материал для корпуса печи. Это может быть 200 литровая бочка, газовый баллон или труба;

Совет! Если планируется интенсивное использование печи, то рекомендуется использовать «заготовки» из толстостенного металла, в первую очередь, это газовый баллон и трубы. При интенсивном использовании они прослужат десять и более лет. 200 л бочка, обладая тонкими стенками, может прогореть всего за несколько сезонов.

• 2 стальные трубы. 1-ая – для подачи воздуха, 2-ая – для дымохода;
• Листовой металл;
• Болгарка;
• Сварочный аппарат.

Монтаж

Изготовление печи длительного горения Бубафоня потребует выполнение следующих шагов:

• Для начала следует подготовить все необходимые материалы и инструменты;
• Болгаркой отрезаем «крышку» 200 л бочки, которая пойдет на изготовление верхней части печки. По краю крышки навариваем бортик, шириной около 25 мм;

Совет! Если в качестве корпуса используется газовый баллон, то его можно «нарастить» при помощи части другого баллона. Таким образом увеличиться объем камеры сгорания, что приведет к увеличению времени горения котла.

• Изготавливаем трубу подачи воздуха. Для этого потребуется металлическая труба диаметром 85-100 мм, через которую будет поступать воздух в камеру сгорания. Высота трубы для 200 л бочки должна быть 1 100-1 200 мм. Если для корпуса были использованы другие материалы (газовый баллон, труба,…), то для изготовления трубы, к высоте корпуса необходимо добавить 200-300 мм.
• «Пятка». Представляет собой металлический лист диаметром около 550 мм (для 200 л бочки). Диаметр «пятки» должен быть на 35-45 мм меньше диаметра корпуса печи. В центральной части листа делаем отверстие с таким же диаметром, как у трубы подачи воздуха, только на 2-3 мм больше. На нижнюю часть листа (которая придавливает топливо) навариваем несколько ребер, исходящих в разные стороны от отверстия.
• Собираем поршень. Для этого привариваем трубу подачи воздуха к «пятке» (к стороне, где нет ребер). В верхней части трубы монтируем заслонку для увеличения/уменьшения объема поступающего воздуха. Заслонка крепиться на приваренный болт. Также в качестве заслонки может быть использован обыкновенный магнит.

Правильно сделанный поршень.

Важно! Крышка не должна плотно прилегать к корпусу, так же как подающая воздух труба не должна плотно соприкасаться с отверстием в крышке. Для создания дополнительной тяги между ними должны быть небольшие щели. В случае их плотного «подгона» друг к другу, можно нарушить нормальную работу печи, которая может начать дымить.

Устройство дымохода

Любая печь, установленная в помещении нуждается в дымоходе и печка Бубафоня не исключение. Основное предназначение дымохода – отвод продуктов горения из помещения, а также создание необходимой тяги.

Для обеспечения хорошей тяги потребуется 2 отрезка трубы диаметром 110-250 мм:

• 1-ая часть, длиной 300-400 мм, горизонтально вставляется и заваривается в верхнюю часть корпуса;
• 2-ая часть, «основной» дымоход, который соединяется с 1-ой частью, образуя колено 90°.

Укладка фундамента

1. Для изготовления фундамента необходимо выкопать яму размерами около 150х150 см и глубиной 20-30 см
2. Добавляем в яму щебенку и заливаем бетонным раствором.
3. После высыхания бетона, на полученное основание укладываем 2 ряда огнестойкого кирпича.

Примечание! Фундамент должен быть ровным, без уклонов. Для проверки используем уровень.

Как увеличить КПД печи?

Профильный лист вокруг корпуса котла увеличит конвекционные потоки

Одним из недостатков самодельной печи Бубафоня является низкий КПД, который можно увеличить следующим способом:

С внешней части корпуса монтируется профильный лист, который плотно прилегает к корпусу. Таким образом, во время горения образуются конвективные потоки. Холодный воздух втягивается через нижнюю часть «волн» профильного листа и нагревается по мере прохождения вдоль корпуса, поднимается наверх и выходит уже разогретым через верхнюю часть «волн» профильного листа.

Важно! Для продления срока службы отопительного прибора не следует вынимать всю золу со дна печи (точно такая же рекомендация касается печи Булерьян, горение в которой не должно происходить на конвективных трубах). Топливо должно гореть на золе, а не на металле. Это позволит избежать преждевременного прогорания дна.

Печь Бубафоня с водяной рубашкой

Вышеописанная конструкция применяется для воздушного отопления, но это не все возможности конструкции. Помимо воздушного отопления, можно изготовить печь Бубафоня с водяным контуром, который также используется и на более совершенных конструкциях. Это значительно увеличит отопительные возможности печки.

Для изготовления водяной рубашки (толщиной 25-30 мм) понадобиться еще одна бочка большего диаметра (либо квадратный корпус), в которой будет нагреваться теплоноситель. Если в помещении уже существует система отопления, то печка подключается к ней и циркуляционный насос перегоняет теплоноситель из водяной рубашки в отопительный контур.

В верхней части расположен — отвод подачи, в нижней — обратка.

Процесс розжига печи

Для того, чтобы затопить печь длительного горения Бубафоня, необходимо проделать следующий порядок действий:

• снять поршень с крышкой;
• загрузить топливо в камеру сгорания до отметки, где начинается дымоходная труба;
• зажечь топливо;
• установить поршень и крышку на корпус.

Совет! В процессе горения печи, можно подбрасывать топливо небольшого размера через трубу подачи воздуха.

Видео



Водогрейный пиролизный котел бубафон с ускорителем на его опилках

С приходом холодов люди задумываются о том, как обогреть помещение. В городских квартирах этим вопросом занимаются соответствующие службы. Но, что касается частного дома, то решение этой проблемы лежит на хозяине.

Самостоятельно организовать отопление достаточно сложно. Необходимо не только установить отопительные узлы, но и запастись топливом. Задача усложняется, когда встает вопрос об отоплении не только дома, но и подсобных построек. В этом случае поможет печь Бубафоня своими руками. Схематический рисунок этой конструкции можно найти в сети.

Современные печи легко вписываются в интерьер дома

Печь длительного горения: принцип работы

При организации отопления в доме стоит тщательно продумать все интересующие вопросы. И начать нужно с того, как сжигаются дрова, которые являются самым популярным топливом в частном секторе. Процесс начинается с нагрева древесины до определенной точки, когда она начинает воспламеняться.

Итак, после поджигания бумаги или другого материала топливо начинает нагреваться. При достижении 250 градусов древесина разлагается на химические элементы. Белый дым свидетельствует о том, что из древесины идет пар или газ. В дальнейшем при повышении температуры они воспламеняются, что ускоряет термохимическую реакцию.

Принцип работы котла достаточно прост.

Изучение пиролиза стало ключом к созданию современных котлов длительного горения. Благодаря пиролизным печам появилась возможность максимально эффективно использовать древесину в качестве источника тепловой энергии. Секрет в том, что пары и газы горят отдельно от топлива. Это, в свою очередь, обеспечивает его медленное затухание. В результате одна закладка горит дольше обычного.

В таких агрегатах, как печь длительного горения «Бубафоня», выделяют несколько основных стадий сжигания топлива:

• сушка древесины;
• пиролиз;
• сжигание или окисление;
• восстановление.

В результате после сжигания закладки остается небольшое количество пепла. Практически все топливо используется эффективно.

Устройство довольно легко сделать самостоятельно.

Топочное устройство

Чтобы сделать котел Бубафоня, необходимо тщательно продумать его конструкцию. Это позволит создать действительно производительный агрегат, который будет не только обогревать нужное помещение, но и экономить топливо. Итак, Бубафоня из газового баллона, чертеж содержит следующие элементы:

1. Корпус. Основной элемент печи, который чаще всего имеет цилиндрическую форму. Для конструкции часто используют бочку, баллон, громоздкий огнетушитель или трубу, к которой приваривают дно.
2. Дымоход. Элемент чаще всего делают из металлической трубы, которая имеет диаметр от 11 до 25 см. Он приваривается сверху корпуса и служит для отвода продуктов горения.
3. Подающий поршень. Деталь выполнена в виде круга, к нижней части которого приварены ребра. Воздушная трубка прикреплена к центру поршня. Основное назначение ребер – создание дополнительной воздушной прослойки между поршнем и поршнем. Это положительно сказывается на тлении и скорости газовыделения.
4. Регулирующий клапан. Здесь все довольно просто. Он служит для управления подачей окислителя в камеру сгорания.
5. Крышка. В нем делается отверстие, через которое пропускается воздуховод. Между ним и поршнем образуется вторичная камера сгорания, где происходит воспламенение паров и газов.

Это основные элементы конструкции. Но, если речь идет о Бубафони с водяной рубашкой, то схема будет выглядеть несколько иначе.

Агрегат может быть использован для полной системы отопления

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

• Цилиндрический корпус (обычно бочка, газовый баллон, труба), в котором сжигается твердое топливо . В корпусе имеется отверстие для трубы дымохода;
• Дымоход из металлической трубы диаметром 110-250 мм;
• Поршень. Состоит из пяты с «ребрами», к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам пятка не плотно прилегает к топливу, что положительно сказывается на процессе сгорания;
• В верхней части патрубка подачи воздуха установлен клапан для регулировки объема воздуха, поступающего в камеру сгорания;
• Крышка. Представляет собой обычную металлическую крышку ствола с отверстием для трубки поршня.

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Достоинства и недостатки

Прежде чем построить буржуйку, как Бубафоня из газового баллона, стоит учесть ее преимущества:

1. Простота конструкции. Обладая навыками работы с материалом в виде металла и сварочным аппаратом, построить такую ​​печь сможет любой человек.
2. Универсальность используемого топлива. Печь не привередлива в плане энергии. Так, он может работать на дровах, опилках, угле и древесных отходах. Также он вполне подходит для работы на пеллетах, популярность которых стремительно растет.
3. Продолжительность горения. Одной закладки может хватить надолго. Так, агрегат будет обогревать помещение в течение всего дня. Разумеется, точное значение напрямую зависит от размера камеры сгорания, а также наличия дополнительных контуров.

Несмотря на популярность и множество преимуществ, печь имеет некоторые недостатки:

• по сравнению с современными моделями печь имеет низкий КПД;
• достаточно сложно очистить конструкцию от отработки;
• конструкция имеет непривлекательный внешний вид, что делает невозможным его использование в жилых помещениях.

Что касается чистки духовки, то этот вопрос решают с помощью дверцы, которая устанавливается в нижней части корпуса.

Печь имеет простую конструкцию

Как работает Бубафоня, ее преимущества и недостатки

Конструкция этой замечательной печки такова, что подвижный поршень упирается в дрова, сложенные на дне топки. Она делит камеру сгорания на две части: под ней горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу вверх, как обычно, а сверху вниз. При этом процесс идет значительно медленнее, и топливо сгорает практически без остатка. Кислород для сжигания дров подается по трубе, которая служит штоком для поршня. В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (куда вставляется трубка от поршня, и где крышка соосна с корпусом), поэтому нет необходимости беспокоиться о тесноте. Это даже вредно — печка задыхается при недостатке кислорода. Благодаря такому разделению камер топливо сгорает полностью. Интенсивность горения регулируется патрубком, к которому приварено поршневое кольцо. Для удобства к трубе приваривают небольшой штифт, к которому подвижно крепится металлический диск, диаметр которого чуть больше этой трубы. Некоторые просто перекрывают или ограничивают поток воздуха каким-либо предметом, регулируя этот зазор.

Примерная схема печи Бубафоня

Время горения одной закладки в большей степени зависит от объема топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в Бубафоня из газового баллона горит 4-6 часов (также зависит от дров и другого «дополнительного» топлива). Те, кто делал Бубафоню из 200-литровой бочки, говорят, что одна закладка их нагревает до 20-24 часов. Не зря говорят, что Бубафоня – это печь долгого горения. Действительно, горит долго.

Несмотря на очевидные достоинства, у этой печки есть и недостатки: первый – малый «радиус действия» при высокой теплоотдаче. Возле печки тепло, даже жарко. Чуть дальше — холодно. Но эта проблема разрешима. Для улучшения ситуации действуют двумя способами: устраивают принудительную конвекцию (обмен воздуха) с помощью вентилятора или делают водяную рубашку, а нагретую воду пропускают по трубам для обогрева помещения.

Если с вентилятором все просто, то водяную рубашку можно сделать двумя способами: вокруг корпуса или отводить тепло от трубы дымохода. Рубашку на дымоход реализовать проще. У этого варианта есть и еще одно преимущество: тогда для отопления используется тепло от корпуса печи, а также то, которое раньше уходило наружу через дымоход. Теперь он также обогревает вашу комнату. Кроме того, при установке водяной рубашки на трубу дым на выходе уже не будет таким горячим и можно не так сильно заморачиваться с утеплением стены вокруг трубы. Как правильно провести трубу через стену или крышу, читайте здесь.

Печь «Бубафоня» можно использовать для организации водяного отопления, сделав водяную рубашку на корпусе или трубе

Еще одним важным недостатком является не самый привлекательный вид. Если Бубафоня используется в техническом помещении – в гараже, теплице, на даче, то беспокоиться не о чем. Как есть, так и есть. Ну а если вы хотите использовать его для обогрева дома, то придется прятать его где-нибудь в котельной, подвале, в пристройке. Можно еще доработать. Например, замуровать. Этим, кстати, вы значительно повысите комфортность нахождения возле печи: кирпич погасит большую часть жесткого излучения, смягчит его и станет своеобразным аккумулятором тепла: кирпич будет нагреваться, а потом, когда печка погаснет, она будет постепенно остывать и отдавать накопленное тепло.

О том, как сделать защитный кирпичный экран, читайте здесь.

Красить Бубафон не рекомендуется: это бесполезно — краска сгорит, а при горении даже отравит. Краска выдержит только в одном случае, если она термостойкая, но наносить ее надо по всем правилам, а это совсем не просто и дорого.

Недостаток «Бубафоня» — неказистый вид, но очень хорошо греется и очень долго горит

Не забывайте, что Бубафоня — железная печка. Просто поставить его на деревянный пол не получится – может случиться пожар. Причем очень быстро: температура пиролиза очень высокая (350°С и выше), поэтому корпус печи имеет высокую температуру. Так что он сможет серьезно гореть, а дерево незащищенного пола или близлежащих стен будет гореть. Поэтому уделяем пристальное внимание пожарной безопасности и подготавливаем место для печи: используем асбестоцементные плиты, металлические листы, кирпичи, теплоизоляционные материалы (минеральную вату или картон и другие термостойкие материалы).

Эксплуатация печи тоже несколько проблематична, но это обратная медаль за простоту конструкции. Неудобно отбирать золу и загружать топливо. Собственно тут два варианта: принять как факт или внести изменения в конструкцию. А вот как они (изменения) повлияют на КПД печи, сказать сложно. Нужно сказать, что от древесины и опилок остается очень мало золы, поэтому ее не нужно часто чистить.

Есть один простой вариант модификации печи Бубафоня, позволяющий легко удалять золу: приготовить специальный зольник. Он состоит из такого же блина, что и поршень, но без отверстия и с загнутыми вверх краями. К середине блинницы-зольника привариваем толстый металлический стержень. Потом при сборке топки на дно кладем зольник, на него — топливо, растопим. Затем на шток зольника надеваем поршень, а в конце — крышку. При такой конструкции зола собирается в поддон, который легко вытягивается из остывшего и разобранного котла за шток.

Так выглядит «Бубафоня» изнутри, когда в ней тлеет топливо

Самостоятельное изготовление конструкции

Строительство котла осуществляется в несколько этапов:

• обустройство места для работы подготовка необходимых материалов и инструментов;
• производство деталей и сборка печи;
• обустройство дымохода;
• сооружение прочного основания для печи.

Каждый этап выполняется в определенной последовательности.

Перед созданием печи необходимо разобраться со всеми ее деталями.

Создание чертежа и расчет основных величин

Для построения конструкции необходимо разработать чертеж, на котором указаны следующие величины:

• Высота и диаметр корпуса. Ценности взаимосвязаны. Высота конструкции в несколько раз больше диаметра. При этом сечение должно быть в пределах 30-80 см. Конструкции диаметром 30 см малопродуктивны, а от 80 см – неравномерное горение дров. Поэтому специалисты рекомендуют выбирать среднее значение между этими значениями.
• Толщина стенки. Лучшим вариантом считается корпус толщиной 4 мм. Если стенки будут тоньше, это значительно снизит КПД и срок службы печи.
• Размер блина поршня. Здесь расчеты ведутся по определенной формуле. Важно определить размер не только самого блина, но и высоту ребер.
• Толщина блина. Имеется разработанная таблица с необходимыми значениями в зависимости от диаметра корпуса. Этот параметр очень важен, так как от него будет зависеть сила, с которой поршень будет давить на закладку. В свою очередь, это повлияет на работу всего агрегата. Так, например, если блин тяжелый, то воздушный зазор будет настолько мал, что топливо со временем выгорит.

При разработке используются специальные таблицы

• Требуемая площадь дымохода. Учитываются плотность и объем топлива, а также выделение энергии при его сгорании. При расчете используются специальные таблицы с необходимыми значениями.
• Диаметр воздухозаборника. Зная размеры дымохода, очень легко выполнить расчеты.

Зная все значения и имея под рукой чертеж, можно приступать к изготовлению печи. Главное, правильно провести расчеты. Перед началом работы все нужно тщательно проверить.

Работы должны проводиться в специально отведенном месте

Подготовительный этап

Работы проводятся в помещении, защищенном от атмосферных осадков и продуктивной вентиляции. Место должно быть вдали от жилых домов, чтобы не доставлять дискомфорта соседям и домочадцам. Выбрав подходящее помещение, можно приступать к подготовке материалов. Для этого вам понадобится:

1. Корпус для агрегата. Часто для этого используется объем газа. Подойдет также стальная или чугунная бочка, стальная труба. Заготовки должны быть без признаков коррозионного процесса и других повреждений.
2. Материал ножек. В качестве опор используется металлический профиль, арматура и стальные трубы. Конструкция должна быть надежно установлена ​​на основании.
3. Ручки. Два на корпусе для удобства транспортировки и один на крышке для удобства обслуживания.

Кроме того, вам потребуются следующие вспомогательные материалы:

• Листовая сталь;
• две трубы диаметром 10 см и 15 см;
• металлический профиль или швеллер;
• материалы для основания.

Что касается инструмента, то здесь вам понадобится следующий набор:

• молоток;
• тиски;
• Мастер в норме;
• болгарский;
• уровень и рулетка;
• сварочный аппарат и электроды.

Важно! При резке и сварке деталей не забывайте о технике безопасности.

Работать с баллоном нужно очень аккуратно.

Сборка агрегата

Изготовление и монтаж печи и дымохода осуществляется в следующей последовательности:

1. Осторожно отрежьте верхний клапан, а затем крышку цилиндра. Предварительно рекомендуется его промыть. В дальнейшем колпак будет использоваться как чехол.
2. Прикрепите ножки к днищу. Чтобы проверить точность их установки, стоит воспользоваться уровнем или отвесом.
3. Вырежьте круг из стали. В центре сделайте отверстие для воздуховода. Сварите круг и трубу. Подготовьте планки швеллера необходимого размера и закрепите их на нижней стороне круга. Таким образом, поршень печи строится в несколько этапов.
4. Сделать маркировку воздуховода на капоте. Отверстие должно быть таким, чтобы труба в нем свободно перемещалась. Сделайте разрез. Очистите края. Приварите ручки к крышке. Достаточно будет использовать фурнитуру.
5. В верхней части корпуса сделать разметку для отверстия дымохода. Сделайте разрез. Отверстие должно соответствовать размерам трубы. Это позволит склеить детали. Приварите трубу к корпусу.

К обустройству дымохода нужно подойти очень внимательно. Чтобы обеспечить достаточную тягу, канал должен иметь два колена. Они соединяются под прямым углом. Две секции трубы разрезаются под углом 45 градусов. В таком виде они сварены между собой, что обеспечивает плавный переход швеллера.

Дополнительно стоит соорудить защиту трубы в виде колпака. Такое специальное устройство позволяет защитить канал от атмосферных осадков, из-за которых печь может затухнуть. На этом сборку агрегата можно считать завершенной. Остается только создать прочный фундамент и установить котел.

Особое внимание следует уделить созданию блина.

Создание фундамента

Фундамент под самодельный котел возводится в следующей последовательности:

1. Выкопать яму 150х150 см. При этом его глубина должна быть близка к 30 см. Точная площадь основания напрямую зависит от размеров агрегата.
2. Сделайте подушку из щебня и залейте сверху бетоном. Выровняйте поверхность кельмой. Когда раствор высохнет, проверьте участок спиртовым уровнем. Выровняйте, если необходимо.
3. После полного высыхания бетона выложить несколько рядов огнеупорного кирпича.

При укладке кирпича особое внимание следует уделить ровности поверхности. От этого будет зависеть, насколько надежно будет установлен котел.

Закладка и освещение должны быть сделаны очень тщательно.

Надевание «рубашки» на Бубафоню

Отзывы о работе печи Бубафоня в основном положительные. Теплопроизводительности котла, сделанного из газового баллона, достаточно для обогрева помещения площадью до 60 м2. Единственный недостаток конструкции – неравномерный нагрев. Самый простой способ исправить это — продуть корпус вентилятором. Отметим, что гораздо выгоднее сделать котел Бубафон с водяной рубашкой, которым можно отапливать несколько помещений.

Мастера предлагают два места установки водяного контура: на корпусе котла или на его дымовой трубе, которая сильно нагревается. Проще всего сделать такую ​​систему по принципу «труба в трубе», надев на корпус котла или на канал дымохода бочку или трубу большего диаметра. Открытые концы «рубашки» необходимо заварить наглухо и врезать в нее подводящие и отводящие патрубки для подключения к отопительным приборам.

Можно изготовить теплообменник из водопроводной трубы, установив ее змеевики в наружный стальной кожух и заполнив их песком для более равномерной теплоотдачи. Кроме того, змеевик можно разместить внутри кирпичной кладки вокруг корпуса котла.

Розжиг печи

Затопить агрегат необходимо в следующей последовательности:

• снять крышку с котла и снять поршень;
• правильно размещайте топливо, иначе сгорание, как и рабочий процесс печи, пойдет не так;
• сверху дополнительно уложить слой щепы и опилок;
• смочите тряпку в керосине или другой легковоспламеняющейся жидкости и положите ее поверх закладки;
• установить поршень и накрыть крышкой;
• Бросьте зажженную бумагу через воздуховод, так как спичка не даст желаемого результата.

Когда начнется пожар, нужно немного прикрыть вентиль, что ограничит подачу воздуха. В противном случае топливо начнет гореть, а не тлеть. А как известно, в основе работы лежит именно тление древесины, а не ее горение.

Рубашка повесит блок КПД

Бубафоня (печь длительного горения) своими руками

В начале XX века люди придумали печи-буржуйки. Они были незаменимыми помощниками зимой в различных условиях. Однако они потребляли много дров, которые быстро сгорали. Поэтому в дальнейшем была придумана другая конструкция, именуемая теперь в народе «Бубафоня» — печь длительного горения. Он может отдавать тепло гораздо дольше, чем обычные прокладки, потому что в нем топливо сгорает постепенно.

Чем отличается процесс горения обычной буржуйки от Бубафони

В буржуйке топливо (дрова) горит очень горячо и быстро. По этой причине его эффективность низкая. Нужно было сдержать пламя. Было решено обжать все дрова, которые были заложены, чтобы они не горели, а тлели. По сути, это та же буржуйка, но только с прессом для топлива. А название «Бубафоня» произошло от имени человека, выложившего информацию и чертежи конструкции печи во всемирную паутину. С тех пор эта модель стала очень популярной и широко используемой.

Что нужно для изготовления Бубафони

Вот чертеж печи «Бубафоня», в которой легко разобраться с элементами ее конструкции. Делается просто, главное иметь сварочный аппарат и найти необходимые материалы. Идеальный материал — старый газовый баллон. Впрочем, можно сделать и из бочки или труб, диаметр которых достаточно велик для корпуса Бубафони. Также нам понадобятся инструменты:

• Сварочный аппарат и все для сварки;
• Болгарка или газовый резак;
• Газовый баллон или металлическая бочка;
• Металлические трубы диаметром 10 см.

Материал для изготовления

Идеальная печка Бубахон из газового баллона — самый подходящий материал, к тому же его легко найти. Все действия с ним необходимо проводить в том порядке, который сейчас будет описан. От этого зависит безопасность мастера, который и будет выполнять всю работу.

Первым делом нужно закрутить вентиль. Это оставит остатки газа, которые могли остаться внутри. Затем через отверстие нужно залить воду во внутреннюю полость цилиндра. Это позволит убедиться, что в процессе его резки ничего не воспламенится и не взорвется.

Далее нужно отрезать верхнюю часть шарика, его полусферу. Это будет крышка печи, поэтому в готовой модели она будет на том же месте, а пока отложим ее в сторону.

Далее, делая печь «Бубафоня» своими руками, сооружают пресс, который будет давить топливо, не давая ему разгореться. Его делают из листовой стали, вырезая круг, который должен легко проходить внутри баллона. В его центре сделайте отверстие радиусом 10 см. После этого к нему приваривается труба диаметром 10 см и длиной чуть выше баллона. Эта внутренняя конструкция достаточно тяжелая, чтобы выдавливать топливо, а труба обеспечит прохождение необходимого минимума воздуха для поддержания горения. Таким образом, дерево внутри, скорее, медленно тлеет, чем горит. Из-за такого принципа действия «Бубафоня» — печь длительного горения — получила свое название. Ведь он действительно способен отдавать тепло от 6 до 20 часов с одной закладкой.

Затем в разрезанной полусфере баллона посередине прорезается отверстие, в него должна плотно входить труба, обеспечивающая приток воздуха к топливу. После этого можно считать, что сама Бубафоня сделана. Теперь нужно сварить дымоход. Для этого в стенке цилиндра, под самой крышкой, прорезается отверстие радиусом от 10 до 15 см. После этого возьмите трубу такого же диаметра и создайте колено – это будет дымоход. Он приваривается к отверстию. В принципе все, простейшая печь «Бубафон», отзывы о которой столь положительные, сделана, можно попробовать залить.

Будем петь «Бубачи»

Чтобы разжечь печь, нужно положить внутрь шара дрова и дать им немного растопиться. Когда они это сделают, поверх них будет помещена внутренняя часть печки, которая будет давить. Затем на отходящую трубу надевается крышка из верхней полусферы баллона. На него для удобства эксплуатации можно приварить ручку. Дым, который выделяется при горении, заполняет полость баллона над металлическим блином, которым является пресс, и верхнюю крышку, после чего выходит из дымохода.

Важные мелочи

Во избежание попадания продуктов сгорания в помещение крышку и верх баллона необходимо хорошо отшлифовать для лучшего контакта. Также в крышке необходимо сделать отверстие, в котором находится патрубок для подачи воздуха в топку. Если мастер учтет все эти нюансы конструкции, то «Бубафоня» (печь длительного горения) хорошо прогреет помещение, и от него не останется мусора и запаха дыма.

В такую ​​печь можно загружать любые виды древесных отходов. Иногда приходится утяжелять пресс, приварив к нему куски металла. Насколько увеличить вес, в процессе эксплуатации станет ясно.

Варианты усовершенствования печи пиролиза

Когда «Бубафон» горит, а точнее тлеет, корпус сильно нагревается. Это неудобно в том смысле, что слишком жарко стоять рядом с ним. Выход – создание вокруг оболочки рубашки, которую можно сделать из обычной жести. Возьмите кусок оцинковки, высотой с сам Бубачи. И сделать из него трубу, чтобы она была шире печки на 5-10 см. Получается, что Бубафоня (печь длительного горения) раскалена, и отдает свое тепло внутреннему пространству между ней и рубашкой, от чего последняя тоже прогревается, но значительно меньше. Это позволяет чувствовать себя комфортно возле очага, не боясь обжечься. Место, где будет находиться бубачи, тоже нужно защитить от ее высокой температуры. Под него необходимо положить огнеупорный кирпич или отлить постамент для печи из жаропрочных материалов.

Все эти усовершенствования обеспечат не только удобство использования агрегата, но и предотвратят риски, связанные с пожарной безопасностью.

Печь Bubafonja с водяной рубашкой, которая обогреет весь дом

Печка своим теплом может нагреть воду, которую можно поставить в систему отопления частного дома. Для этого вокруг корпуса делают водяную рубашку. Это металлический ящик, или бочка, в которую помещается весь корпус печи и заливается водой. Когда «Бубафон» нагревается, его температура нагревает воду, и ее уже можно передавать по системе отопления. Таким образом, печь «Бубафоня», созданная своими руками, может выполнять роль котла, обогревающего дом. Очень важно при создании рубашки качественно ее сварить, чтобы не было течи. Толщина стенок не должна быть менее 3 мм. Также, если «Бубафон» помещается полностью в рубашку, необходимо будет сделать еще один чехол, который закрывал бы всю конструкцию.

Еще один вариант создания водяной рубашки показан на фото. Из него видно, что вокруг корпуса «Бубафони» расположен компактный теплообменник. Он нагревает воду и передает ее по трубкам, к батареям. Как видите, конструкция занимает совсем немного места.

В этой статье мы подробно изучили тему как сделать печь. «Бубафоня» в быту строится из материалов, которые чаще всего выбрасываются или утилизируются. Также мы узнали различные модификации устройства.

Правила безопасного использования Бубафоней

• Возле духовки не должно быть легковоспламеняющихся предметов: бумага, пластик, мебель.
• Для загрузки топлива лучше надеть строительные перчатки.
• Не используйте легковоспламеняющиеся жидкости для розжига печи. Но в том случае, если топливо не воспламеняется, необходимо смочить отдельные деревяшки горючим материалом. После этого положите его в топку до остывания и затем аккуратно подожгите.
• Если вам нужно приготовить еду на Бубафоне, делать это нужно только тогда, когда он полностью прогреется.
• Во избежание ожогов не прикасайтесь ни к каким частям духовки. Если по каким-либо причинам вам необходимо это сделать, то следует надеть толстые термостойкие перчатки. Ведь, как было описано выше, тело бубафони очень горячее.
• Для тушения печи необходимо закрыть заслонку на трубе, через которую в печь подается воздух. После этого она погаснет через определенное время.
