устройство печи из металла согласно чертежу и полезные советы
Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.
- Общие сведения о металлических печах
- Из чего состоит печь
- Необходимые материалы и инструменты
- Изготовление печи согласно чертежу печки для бани
- Этап 1: Изготовление топки и каменки
- Этап 2: Бак для нагрева
- Этап 3: Дымоход
- Как правильно установить печь — советы
Общие сведения о металлических печах
Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.
Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.
Из чего состоит печь
Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.
Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.
Необходимые материалы и инструменты

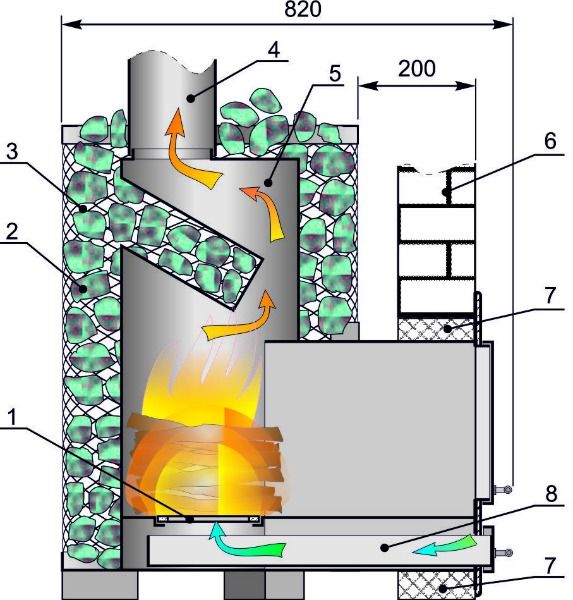

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться.
Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:
- Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
- Лист металла толщиной не менее 8 мм.
- Стальной прут диаметром 10 мм.
- Колосник.
- Задвижки и петли зи металла для двери.
- Дымоход.
- Кран.
- Диабаз или талькохлорит. Ими будет заполняться печь.
Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.
В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.
Следующим этапом будет подготовка к установке печки из металла.
В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.
Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.
Изготовление печи согласно чертежу печки для бани
Процесс изготовления печи делится на такие этапы:
- монтаж топки и каменки;
- изготовление бака для нагрева;
- сооружение и установка дымохода.
Этап 1: Изготовление топки и каменки
Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.
Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник.
Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.
Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.
Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.
К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.
Этап 2: Бак для нагрева
К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.
Этап 3: Дымоход
Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.
Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.
Как правильно установить печь — советы
Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.
- Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
- Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
- Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.
Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.
Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.
Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.
Чертежи кирпичных печей для бани с порядовкой
Задумываясь над строительством банной печи, необходимо правильно подобрать тип и габаритные размеры будущей конструкции, определиться с конструкцией дымохода, выбрать строительный материал и смесь для кладки. Чертеж с нанесенными геометрическими размерами и детальная порядовка помогут не допустить ошибок в процессе возведения.
Банная печь имеет ряд отличий от традиционных, используемых для отопления дома.
У них обязательно присутствует ниша для нагрева камней и водонагревательный контур. Простая конструкция — это бак с водой расположенный в определенном месте печки.
Выбор размеров
Подбирать чертеж, необходимо определить габаритные размеры кирпичной банной печи. Они выбираются исходя из объема отапливаемой парилки и согласно личным предпочтениям. Но в самых распространенных вариантах, для удобства кладки, площадь основания выбирается либо 3,5 на 4 кирпича, либо 4 на 5 кирпичей. Высоту подгоняют под удобство использования и в соответствии с расстоянием до перекрытий. Как правило, печки делают 168 или 210 см. В этих размерах учтен только сам теплоагрегат, без конструкции дымохода.
Варианты конструкций

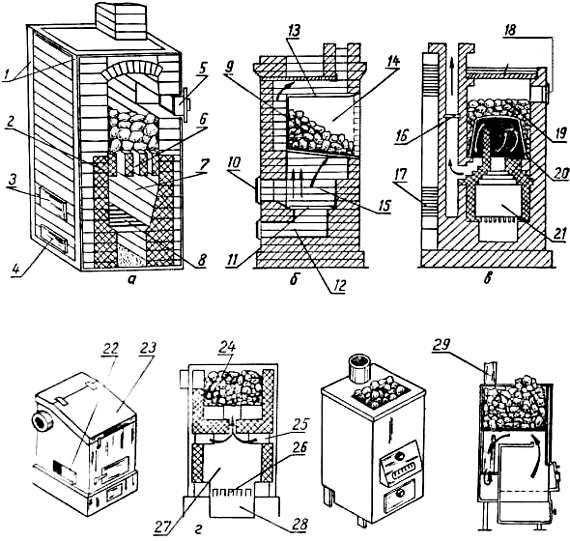

Самыми распространенными считаются агрегаты со встроенным металлическим баком для воды. В зависимости от личностных предпочтений, он может располагаться либо снизу, либо сверху. Рассмотрим чертежи с порядовками двух основных вариантов расположения.
Печь с нижним расположением ёмкости для воды
В конструкции такой системы, пламя в топочной камере с одной стороны нагревает щит, на котором расположены камни, с другой — ёмкость с водой. Ёмкость, вмонтированная сбоку печи, служит стенкой для камеры горения.
Эта модель обеспечивает быстрый нагрев, как каменки, так и воды внутри бака. При этом увеличивается расход дров, поскольку распределение тепла идет на два источника нагрева одновременно. Выкладывается такая печь в 21 ряд с применением стального щита для отделения каменки.
Система с верхним расположением ёмкости для воды
В данном варианте, бак располагается вплотную к стенкам каменки и отделяется от неё листом негорючего материала. Такое расположение имеет ряд преимуществ:
- Жар от сгорания дров идет на прогрев камней.
- Бак с водой нагревается за счет вторичной отдачи тепла от каменки к боковой стенке бака.
- Прокалить камни в такой печке можно гораздо сильнее, поскольку вода закипать будет медленнее, чем при прямом контакте с каменкой.
Негорючей прокладкой подойдет лист из асбестоцемента.
Порядовка такого теплоагрегата состоит из 25 рядов, но при этом требует меньшего расхода строительного материала.
Вариант для большой парной
Печь такой конструкции имеет закрытую каменку, может работать непрерывно и протопить одновременно несколько помещений бани.
Кладку начинают с вентиляционного канала, вход которого расположен в подполье. Перекрывающая заслонка монтируется с 3-го ряда. В этой плоскости формируют топочные камеры, потом устанавливают дверцы и прочистной канал. Сформировав поддувало, переходят к кладке основных стенок топок и перемычек.
Это наиболее распространенные и простые варианты чертежей. При этом стоит понимать, что они не учитывают индивидуальных особенностей помещений парной. Зная основные процессы, проходящие при горении дров, можно без труда изменить вид будущего агрегата под свои нужны, рассчитав необходимые размеры для основания и дымохода.
