Архитектурный чертеж — рисование в перспективе

Поскольку в этой книге рассматривается только перспектива, описание загородной архитектуры было бы неуместным. Однако можно проиллюстрировать некоторые выдающиеся особенности коттеджей, не отклоняясь от нашего предмета, поскольку они дают примеры для практического применения правил перспективы. Между прочим, на моих рисунках изображены здания, типичные для некоторых деревень Суррея и Сассекса. Мы не можем сделать лучше, чем брать их строительство по частям.

Рис. XLI. Архитектурный рисунок автора.
ГРУППЫ КРЫШ.

Крыши. — Повторение и случайное группирование нескольких преобладающих форм, которые сами по себе просты по форме, создают бесконечное разнообразие на горизонте усадьбы в Сассексе. Ферма или коттедж обычно бывают двухэтажными; фахверковый и установленный на низком фундаменте из необработанного камня. Он продолговат в плане и покрыт по длине высокой скатной крышей из черепицы или каменных плит или еще более крутой крышей из соломы. Один или оба конца основной крыши могут быть шатровыми, при этом вершина шатровой крыши увенчана небольшим фронтоном. Во многих зданиях шатер продолжается вниз от высоты карниза навесом, образующим крышу дровяного сарая. В задней части коттеджа основная крыша может быть продолжена на высоте четырех или пяти футов (иногда меньше) от земли. Такое расположение часто красиво в своих пропорциях. Разрыв в очертании, вызванный шатровой крышей и небольшим фронтоном, который ее венчает, если смотреть с разных точек зрения, представляет собой большое разнообразие форм, наводящее на мысль о более сложной конструкции (илл. XLI) 9.0003

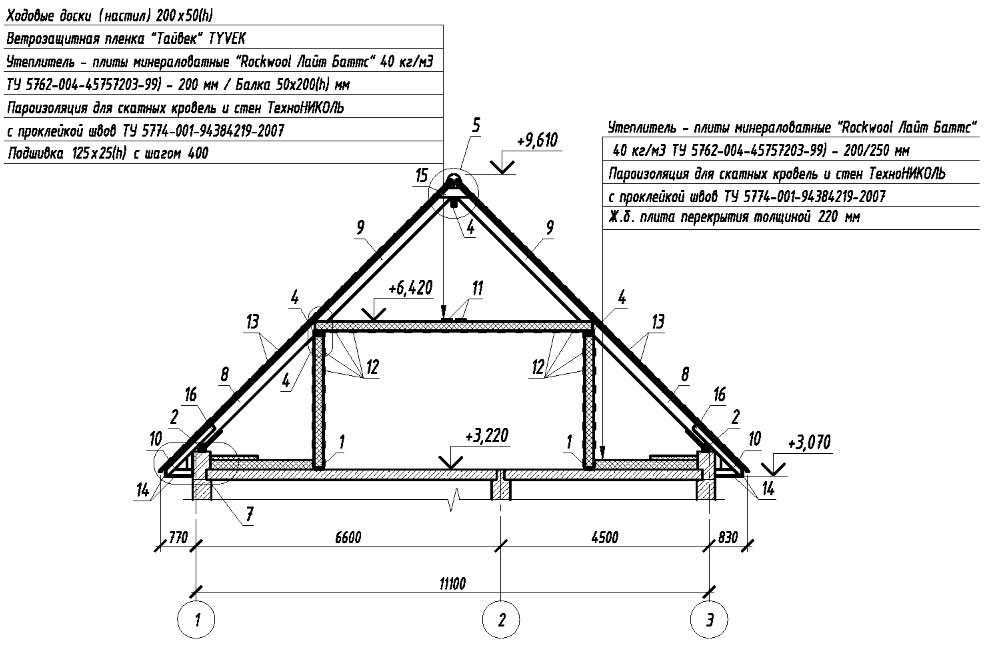

Двускатная крыша. — Нет ничего проще нарисовать, чем фронтон, но нужно быть осторожным, чтобы его концы ненароком не отклонились вперед или назад. Нам осталось нарисовать два фронтона и соединить их крышей.

Практика для вида с торца (Рис. 234). — Нарисуйте конец здания, на который должна опираться крыша, пересечите его по диагоналям и поднимите стойку в месте их пересечения. Определите уклон крыши и отметьте его точкой на стойке, соедините эту точку с верхними углами торцевой стены и продолжите крышу так, чтобы получился карниз (рис. 234).

Здание в ракурсе. — Когда мы смотрим в сторону одного угла здания, боковые и торцевые стены становятся в ракурсе, но мы по-прежнему строим фронтон над одним торцом так же, как над торцом, если смотреть в анфас (на рис. 234). Чтобы сделать это совершенно ясным, предположим, что стены сделаны из стекла (рис. 235).

Стены построены, поднимаем вверх прямо через середину обеих торцевых стен. На стойке в ближнем торце здания отмечаем высоту крыши (2), и ту отметку присоединяем к той В П, к которой стремятся стороны здания. Линия, соединяющая вершины двух стоек (с 1 по 2), теперь будет образовывать конек-столб, а каркас крыши будет завершаться стропилами, отклоняющимися от верхних углов стен к концам конька соответственно. Этот дом-скелет объясняет, как мы должны его нарисовать. Если теперь вы продолжите линии ближней стороны крыши в их направлении вверх, вы обнаружите, что они пересекаются в точке непосредственно над В.П. для торцевых стен здания. Кроме того, если вы продолжите линии на дальней стороне крыши в их нисходящем направлении, они встретятся в точке непосредственно под В.П. для торцевых стенок (это было объяснено в гл. II, рис. 40Б). Но вышеизложенное было лишь демонстративным.

Рис. XLII. Архитектурный рисунок автора.
Некоторые типы шатровых и остроконечных крыш

Практика по рис. 236. — Нарисуйте стены коттеджа. Пересеките ближнюю торцевую стену диагоналями, посередине поднимите стойку. Определите уклон крыши и соедините верхние углы ближней торцевой стены с точкой на вертикальной стойке. завершить фронтон. Линия гребня линейкой до В.П. Продолжить ближний скат крыши найти «в гору» В.П., а от него провести линию до ближнего угла дальней торцевой стены («в гору» В.П. к А). (После небольшой практики направление этой последней линии можно угадать, если мы помним, что она ведет к тому же «в гору» В. П., что и другой конец крыши.)

Шатровый фронтон. — Торцевой фасад фронтона (с верхней линией поддерживающей его стены) образует треугольник (рис. 234). Треугольник и стена стоят в одной плоскости. В шатровом фронтоне вершина треугольника крепится не к концу конька-шеста, а к точке на небольшом расстоянии от его конца, так что треугольник отклоняется назад от торцевой стены (рис. 237).

Практика. — Слегка нарисуйте фронтон, как на предыдущем рисунке. Скопируйте направление одного наклона на бедро (допустим 1-2). Из точки (2), где скат переходит в конек, проведите другой скат вальмы (2-3). Если крыша выступает за стену, образуя карниз, — то один из скатов продолжайте вниз (рис. 238) до нужного (3—4) ; от его конца провести линию до В.П. Другой наклон продолжается до тех пор, пока он не встретится с этой линией (в точке 5).

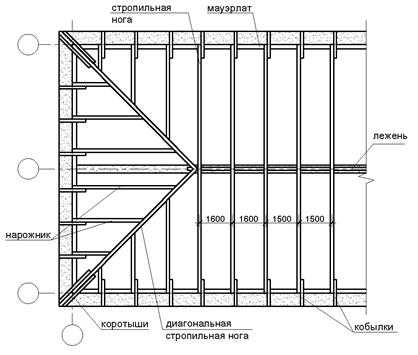

Шатровая крыша с обоих концов. — Если оба конца крыши образованы вальмой, необходимо применить выработку рис. 237 на обоих концах здания. Это значит, что мы сначала зарисовываем двускатную крышу, а затем находим точки на коньке, к которым подпираются торцевые крыши (рис. XLVI).

Практика. — Слегка нарисуйте крышу, как если бы это был фронтон. Для рис. 239 скопируйте наклон бедра в том конце, который лучше всего виден (скажем, от А до В). Обратите внимание на длину конька, оставшегося от того места, где он встречается с бедром, до его конца, где была вершина фронтона (B – C). От другого конца конька отрежьте длину F–D, эквивалентную той, что уже отрезана. (Как это сделать, объяснялось в главе III, но рис. 240 может освежить вашу память.) Установите отсутствующие стропила D–E. Конек между шатровыми концами может быть настолько коротким, что придаёт зданию вид пирамидальной крыши (илл. XLVI).

Рис. XLIII. Архитектурный эскиз автора
НАСОСНАЯ (КРЫША ВАЛЬМОВАЯ С ОБОИХ КОНЦОВ).

Фронтон с шатром на вершине. — Часто вальмовой является только верхняя часть крыши, так что на некоторой высоте над несущей стеной она представляет собой фронтон. Эффект очарователен своей причудливостью и постоянно встречается (рис. XLVI).

Практика для рис. 241. — Нарисуйте остроконечный коттедж, как раньше, и линию (к В.П.), где вальмовая крыша соединяется с фронтоном. От ее ближней точки (1) проведите линию по крыше (до В.П.), чтобы найти место соединения второго вальмы и фронтона. Затем соорудить вальмовую крышу, как и раньше.

илл. XLIV. Архитектурный чертеж автора
КОТТЕДЖ В САССЕКСЕ.

Примечание. — Настоящая польза диаграмм в этой главе состоит в том, чтобы предоставить информацию о (1) том, как строится здание; (2) направление его конструктивных линий в перспективе. Если обе эти точки находятся в уме при наброске, то можно уловить основные черты и быть в состоянии нарисовать их от руки с достаточной точностью, но можно проверить спорную черту — ибо некоторые линии очень обманчивы — применяя кусочки эти диаграммы, когда сомневаетесь.

Бордюрная или мансардная крыша. — это двускатная крыша, у которой верхняя часть скатов шатровая, так что каждая сторона проходит под двумя углами (вместо того, чтобы образовывать одну сплошную линию от конька до стеновой плиты, рис. 242).

Практика для рис. 243. — Скопируйте уклон нижней части крыши и продолжайте его направление, пока он не образует одну сторону остроконечной крыши. Завершите двускатную крышу, как было указано ранее. Проведите линию (отступая к В.П.) через следующий фронтон, чтобы отметить, где крыша принимает новый наклон. На этой линии сформируйте менее крутой фронтон. Проведите линию (B) вдоль плиток (к В.П.), чтобы найти соответствующую точку на дальнем фронтоне. Завершите новый фронтон и сотрите верхнюю часть перспективы.

илл. XLV. Архитектурный эскиз автора.
ВАРМАТНАЯ КРЫША ДАЧИ.

Пирамидальная крыша. — состоит из четырех наклонных сторон, сходящихся в точке над центром здания.

Практика для рис. 244. — Найдите по диагоналям центр здания либо на земле, либо на вершине стен, в зависимости от того, что вам больше подходит. Поднимите вертикаль из центра, скопируйте наклон одной стороны крыши до пересечения с вертикальной линией. Соедините остальные линии крыши с этой вертикалью в той же точке.

На чертеже кирпичной печи (рис. XLVII) мы видим нижнюю сторону крыши; это мы должны сначала нарисовать и найти его центр, затем поставить центральный столб и на нем отметить вершину крыши (рис. 244).

Еще один способ найти центр. Не всегда удобно находить центр крыши только что описанным способом. Давайте рассуждать иначе. Предположим, что вы находитесь в прямоугольной комнате, и что X поставлен вертикально по диагонали через нее так, что концы верхних рычагов касаются двух углов потолка, а нижних — двух углов пола. Размещенные таким образом поперечные линии определяют центр пола (путем отбрасывания вертикальной стойки от их пересечения) точно так же, как и диагонали, лежащие на нем.

Чтобы применить это (рис. 246), рисуя снаружи здания, сначала отметим высоту между воображаемым полом (4, 6) и потолком (1, 3) там, где они соприкасаются с углами o; стены (рис. 246) и проведите диагонали так, как если бы мы могли видеть стены насквозь.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКАЯ КИРПИЧНАЯ ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Односкатная крыша — Плоская наклонная крыша, обычно прямоугольной формы, примыкающая вверху к стене. Было бы оскорблением для ума читателя, если бы я описал, как он должен нарисовать это, но ему можно было бы без оскорбления напомнить о правиле III, гл. II, поэтому добавляю рис. 247.

ДЕТАЛИ

Фронтоны. — В больших домах, которые дают больше возможностей для архитектурного дизайна, фронтон становится заметной чертой. Здесь изображен красивый комплекс из трех фронтонов (рис. L). Кирпичные ряды, выступающие из камня, и резные линии облицовки составляют простой, но богатый фасад.

При рисовании сложного рисунка лучше заключить его в треугольник. Некоторые, если не все, выступающие формы будут касаться треугольника. Эскизный план, как указано в гл. IV, может быть использован. Конечно, при равной высоте фронтонов линия от вершины ближнего, отступая к В. П. зафиксирует высоту любых других, а аналогичные линии дадут высоту и направление рядов камней, рядов кирпичей и т. д.

Бортовые доски. — Наша диаграмма (рис. 248) даст ключ к рисованию тех прекрасных досок на деревянных крыльцах и фронтонах домов, которые можно увидеть в Херефордшире, Чешире и других местах. Помните, что проекция плитки за лицевую сторону досок может частично скрыть одну сторону доски в ракурсе; поэтому лучше всего сначала набросать всю доску баржи, а затем частично скрыть ее за выступающими плитками.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКИЙ КИРПИЧ — ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Мансардные окна. — Мансардное окно по фасаду и потолку повторяет в миниатюре конструкцию торца остроконечной дачи. Фронтон может быть высоким или низкорослым, вертикальным или шатровым. Конек будет длинным или коротким вследствие положения окна в крыше или наклона последней (рис. LI).

илл. XLVIII. Эскиз автора.
Эта группа зданий интересна своей многотипностью, в том числе композиционными формами Пирамиды и Павильона.

Практика (рис. 249). — Нарисуйте все слуховое окно, кроме пересечения его линий с линиями крыши, как фронтон. Скопируйте уклон крыши в том месте, где он соприкасается со стороной слухового окна (2-1). (Если уклон кровли уже начерчен, отнять линию от 1 до «в гору» В.П. крыши, чтобы найти уклон линии 1-2.) От середины подоконника провести еще одну вверх по скату крыша до соприкосновения с коньком слухового окна (4); соединить 4 с 2.

Рис. XLIX. Архитектурный рисунок автора.
САССЕКСКАЯ ЛАЧКА.

Рис. Л. Набросок автора.
НЕКОТОРЫЕ ВИДЫ ФРОНДАНОВ.

Шатровое слуховое окно можно без лишних слов объяснить по схеме (рис. 250). Если боковые стороны окон зашиты досками, проследите, чтобы их линии шли к В.П. используется для нижнего края черепицы на мансардной крыше. Здесь также следует упомянуть въезд на тележке в амбар, так как один и тот же рецепт без жонглирования подойдет для обоих.

Рис. ЛИ. Нарисовано Автором.
МАНСОВЫЕ ОКНА.

Н.Б. — было бы лишним детализировать постройку сарая; он очень похож на фермерский дом.

Дымоходы. — Дымоходы коттеджей в Суррее или Сассексе настолько замечательны по своим пропорциям и особенностям, что их нельзя не заметить. Нет необходимости вводить в игру новые правила, но нужно соблюдать старые и проводить некоторое тщательное наблюдение (илл. LII). Это в равной степени относится к более претенциозным дымоходам на красивых зданиях по всей стране. Их нельзя нарисовать убедительно, если не понятен их план или горизонтальный разрез; поэтому я должен посоветовать изучить их с разных точек зрения и сделать набросок их плана, прежде чем приступать к рисованию.

Чтобы вернуться в наш коттедж в Сассексе. Наиболее распространенной формой является внешний дымоход с основанием огромных размеров для обеспечения «нижнего» очага и угловых уголков. Массивное основание местами уменьшено в ширину; градиент между основанием и меньшим, который он дает, защищен плиткой от атмосферных воздействий. Край плитки иногда скрыт декоративным парапетом. Иногда глубина основания, а также ширина разделяют это уменьшение по типу контрфорса. Но чаще торец основания и вал находятся в одной вертикальной плоскости.

Дымоходам, проведенным через крышу, а также этим наружным трубам часто придают вид тонкости их стволов благодаря хитроумному способу их установки на основании. В некоторых случаях несколько валов могут быть полураздельными; другие поставлены под углом к ​​основанию (рис. 251), звездчатые; или несколько, хотя и квадратные с основанием, могут быть не на одной линии (рис. 252), Fro. 251. так, чтобы между ними оставались необычные прямоугольники. Оголовки валов расширяются за счет последовательных рядов выступания кирпичей (илл. LII).

В наружных дымоходах углы между задней частью шахты и крышей часто перекрываются небольшой остроконечной крышей, чтобы избежать желоба в месте соединения крыши с дымоходом.

Башни. — Квадратная в плане башня, увенчанная невысоким шпилем-пирамидой, — форма, которую обычно можно встретить. Положение окон, независимо от того, расположены ли они попарно или по центру, определяется диагональными линиями, пересекающими каждую грань башни. Мы уже научились рисовать саму башню с ее группами ровных отступающих линий, сходящихся вправо и влево в В.П. на линии горизонта или в одной П.В.П., в зависимости от нашей точки зрения. Мы также не пренебрежем проведением направляющих линий поперек одной стороны стены или их отступанием от других из этой группы, чтобы найти высоту окон, одинаково расположенных на другой стороне (рис. 253). Мы также должны сделать это для «длинной и короткой» работы угловых камней, если они расположены симметрично; или мы можем пойти на это, просто чтобы оценить их высоту под дальним углом.

Рис. ЛИИ. Эскиз автора.
ДЫМОХОДЫ НА ДВУСТОРОННИХ КРЫШАХ.

Зубчатые стены. — Характер парапета или зубчатой ​​стены может потребовать некоторого мастерства, в частности, когда зубчатая стена имеет заглушку или молдинг, продолжающий ее контур. Расстояние между определенным числом зубчатых стен и их промежутками будет измеряться одним из методов, объясненных в гл. III. Это будет отработано на лицевой стороне стены, а затем будут проведены отступающие линии на каждом интервале через толщину стены (или вверх по наклону наличника), чтобы определить заднюю линию зубчатых стен. Таким образом будет получена вертикальная ширина каждого интервала (рис. 254 и 255).

Контрфорсы. — Для наших целей мы можем рассматривать контрфорс в плане как полуквадрат (рис. 256) или, скорее, как два концентрических полуквадрата, внутренний из которых представляет собой вал. Основание сужается к стержню за счет наклонного «отступа». Также могут быть молдинги или струны из главного здания, проходящие вокруг контрфорса.

Рис. ЛIII. Рисунок автора
BITRPHAM CHURCH

Практика. — Нарисовать основу. Найдите середину его верхней линии сзади и из нее поднимите стойку. Скопируйте наклон в одном углу «отступа», продолжайте его направление до тех пор, пока он не встретится со стойкой позади основания. К этому стыку присоединяем каждый угол основания (рис. 257). Поместите вал на уменьшенную верхнюю часть основания, теперь он готов к этому. Повторите операцию для любого подобного уменьшения обхвата вала, указанного выше.

Шпиль. — Пирамидальный шпиль может быть установлен непосредственно на стенах башни с нижним рядом плиток, образующим карниз, или может подниматься изнутри парапета или бойницы. В любом случае мы находим центр башни (поясняется на рис. 246), поднимаем там стойку; определить высоту шпиля; сделайте его вершину на стойке и завершите шпиль (уже объяснено на рис. 244).

При скрытом основании шпиля: парапетом (рис. LIV) рисуем нижнюю сторону двух концентрических квадратов в ракурсе (рис.
