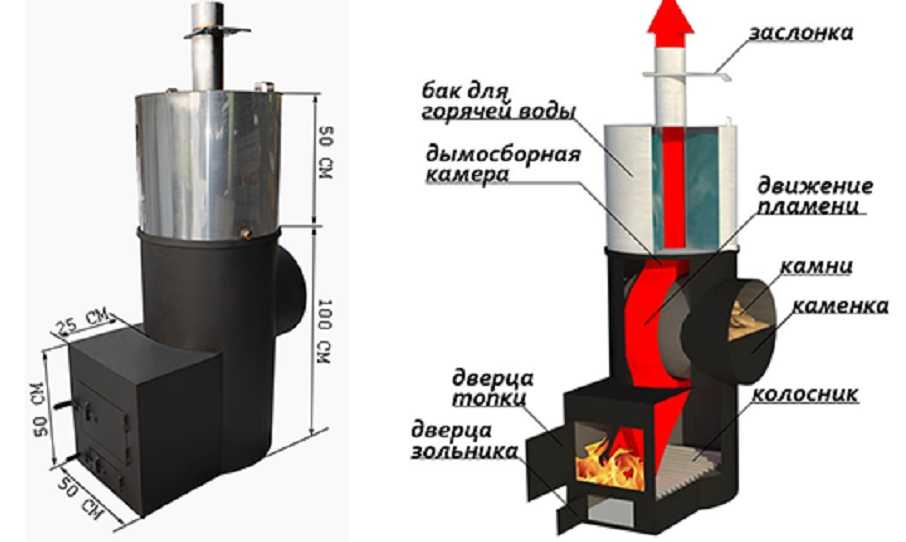

Чертеж печи: готовые чертежи 20 печей

Содержание

выбор конструкции, чертежи с порядовками, кладка печи

Современный потребитель имеет возможность приобрести множество разнообразных устройств для отопления, наподобие газовых котлов, булерьяна и пр. Однако даже это никак не мешает оставаться востребованной кирпичной печи. Объяснить такую популярность этого традиционного для наших предков прибора обогрева можно его достоинствами.

Планировка дома
Печь своими руками
- Порядовки — подробная схема кладки печей из кирпича
Выбираем конструкцию печи
Печка голландка своими руками
- Пошаговое описание возведения «шведки» своими руками
Заключение

Печь, сложенная из кирпича, не только обладает способностью дышать, но и может выполнять одновременно функцию отопительного прибора и устройства для варки пищи. Есть даже такие модели, которые не создают трудностей при самостоятельной сборке, а также имеющие очень низкий расход топлива.

Планировка дома

Еще на этапе разработки проекта дома владелец должен включить в него печь.

Уже тогда ему стоит задуматься о том, какие варианты кладки он может использовать для будущего обогревательного прибора. Однако процесс ее возведения достаточно сложный и требует учета важных нюансов:

Если вы выбрали проект печи с функцией плиты, которая будет состоять из 500 и более кирпичей и предусматривает в конструкции дымоход, то вам придется предусмотреть независимый фундамент, который должен располагаться отдельно от фундамента основного строения.
Есть печи, например, невысокая большая по ширине варочная плита, оснащенная отопительным щитком, рассчитанная на нагрузку не менее 250 кг/м², которые могут быть установлены без предварительного устройства фундамента. Правда, придется провести другие обязательные работы — качественную теплоизоляцию и добавить на пол дополнительные лаги.
При устройстве дымохода нужно учесть, что он не должен контактировать с потолочными балками, а труба, предназначенная для вывода дыма, должна располагаться выше конька крыши не менее, чем на 0,5 м, При этом сами они должны быть удалены друг от друга на расстояние, равное не менее 1,5 м.

Если исходить из практики, то для большинства печей приходится тратить порядка 1-1,5 тыс. кирпичей. Из этого следует, что обойтись без отдельного фундамента никак не получится. Исключить из проекта его можно лишь в том случае, если при строительстве основного здания был выбран вариант с секционным ленточным фундаментом.

Возможен вариант, когда в плане дома выбирается место для возведения фундамента печи в точке пересечения лент, которая располагается под внутренними стенами. Однако основание должно располагаться на удалении не менее 1,2 м от остальных частей основного фундамента.

Печь своими руками

Было время, когда ни один дом нельзя было представить без этого отопительного прибора. В наши дни печь многими воспринимается в качестве некоего элемента национального колорита. Однако сомнений в функциональности и удобстве этой вещи быть не может. Ведь она может не только использоваться в качестве отопительного устройства, но и выполнять функцию варочной поверхности, духового шкафа и теплой лежанки, не говоря о том, что сама по себе может стать достойным украшением интерьера.

При желании печь можно оформить изразцовой плиткой или кафелем. Тогда она сможет играть значительную роль в выбранной дизайнерской концепции дома. И, вопреки распространенному мнению, изготовить такую печь может любой домашний мастер самостоятельно.

Порядовки — подробная схема кладки печей из кирпича

Прежде чем начать строительство кирпичной печи своими руками, вам потребуется порядовка, найти ее вы сможете без труда. И когда это будет сделано, можете считать, что задача наполовину решена. Любой специалист может сказать, что без порядовки очень трудно выполнить качественно кладку печи, поскольку она представляет собой точную инструкцию для размещения каждого отдельного кирпичика.

Однако чтобы вам было не стыдно показать результат своей работы друзьям или соседям, то вам не помешает иметь хотя бы минимальный опыт каменщика. Но, думается, если вы проживаете в частном доме, то наверняка вам не раз приходилось выполнять работы, связанные с кладкой кирпича. Например, в процессе строительства стен, сарая или мангала. И теперь настало время заняться печью.

Главная задача, которую должен решить каждый владелец в процессе строительства печи из кирпича с функцией плиты — сделать все возможное, чтобы она хорошо грела. А для этого вам необходимо определить, какими характеристиками теплоотдачи должна обладать строящаяся печь, чтобы в помещении было тепло. Главным параметром является мощность печи, именно она позволит после нескольких часов прогрева помещения сохраниться в нём теплу до следующей топки.

Даже если вы имеете опыт сооружения других объектов, связанных с кладкой кирпича, это не означает, что и с печью у вас всё получится. Ведь конечный результат зависит от того, насколько правильно были выполнены расчеты. Поэтому, чтобы сделать все с минимумом ошибок, советуем воспользоваться готовой схемой И. В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи.

К примеру, печь с функцией плиты размерами 1,5 X 1,5 x 2,5 м сможет хорошо прогревать помещение площадью до 100 м ². Зная эти параметры, вам будет легко определить размеры вашей будущей печи.

Выбираем конструкцию печи

Выполнив необходимые расчёты размеров печи, следует решить еще одну важную задачу — подобрать варианты кирпичной печи с чертежом, которую вы будете класть. Даже если вы не представляете, какой она должна быть, эта проблема легко решается. В сети можно найти немало сайтов, на которых представлено множество подробных схем русских печей. Среди них наиболее популярные —

колпаковые печи Кузнецова и так называемые «голландки» или «шведки».

Высокая популярность кузнецовки связана с ее уникальной конструкцией, благодаря которой теплые и холодные газы циркулируют в ней таким образом, что печь способна обеспечивать КПД на уровне 90-95%. Еще одним важным моментом является то, что кирпичная печь этой конструкции практически не образует сажи и требует минимум времени и сил на поддержание ее в рабочем состоянии. Достаточно хорошо распространенные «шведки» некоторые владельцы называют «голландками», хотя это является ошибкой.

Правильно их называть именно «шведками», под которыми понимаются самостоятельные отопительно-варочные печи. Что же касается «голландок», то это устройства, которые используются исключительно в качестве отопительного дополнения.

Шведки обладают множеством достоинств, и главным среди них стоит назвать универсальность:

ее используют для приготовления пищи;
в целях обогрева;
может быть оборудована духовым шкафом.

Печка голландка своими руками

Если вы оценили свои возможности и решили заняться изготовлением «шведки» с функцией плиты своими руками, то вам после составления чертежа необходимо подготовить набор обязательных инструментов:

Кирка.
Кельма. Она вам поможет наносить раствор в процессе кладки кирпичей.
Уровни пузырьковые и гидравлические.
Отвесы.
Правило.
Строительный треугольник.
Шнурок для кладки.
Кисть для затирки швов.

Из материалов у вас должно быть в наличии следующее:

Керамический и шамотный кирпич.
Кладочный печной раствор.
Металлические элементы. В зависимости от выбранной вами модели печи вам потребуются варочные поверхности, дверцы, колосник и пр.
Рубероид, песок, цемент для строительства фундамента.

Пошаговое описание возведения «шведки» своими руками

Хотя для этой печи вы сможете легко раздобыть порядовки и чертежи, однако вы должны иметь четкое представление, как именно нужно работать с каждым рядом.

Первый ряд. Ему необходимо уделить особое внимание, так как от правильности его кладки будут зависеть и остальные. Кирпичи следует размещать строго по уровню, а для выдерживания правильности углов следует использовать специальный строительный угольник. Ровно выложенный первый ряд является гарантией того, что и все прочие ряды будут аккуратно располагаться в пространстве конструкции печи.
Впереди следует обустроить поддувало. Для этих целей вам понадобится трехчетвертной кирпич. Рекомендуется стесать кирпич по направлению камеры. Это заметно упростит для вас операцию по удалению золы.
Второй ряд. На этом этапе кладки устанавливают дверки поддувала, а затем приступают непосредственно к размещению кирпичей второго ряда.
Третий ряд. Кирпичи следует располагать согласно порядовке. Здесь так же, как и на первом этапе, кирпичи нужно стесывать с обеих сторон. Это поможет создать правильное поддувало. По завершении кирпичи укладываются до уровня дверок поддувала.
4 ряд. Кирпичи начинают класть с левой стороны кладки, причём в самом начале нужно установить дверку для чистки. Что же касается дверки поддувала, то ее закладывают сверху. Зольнику необходимо придать форму квадрата, а для этого кирпичи скалывают согласно размеру отверстия.

5 ряд. Здесь все действия полностью аналогичны предыдущему за исключением того, что отверстие зольника начинает сужаться.
6 ряд. На этом этапе кладки применяют огнеупорный кирпич. На порядовке у него имеется пометка в виде специальной штриховки. Дойдя до колосника, кирпич скалывают, это заметно облегчит закладывание топлива на колосниковую решетку. Ее необходимо установить таким образом, чтобы она опиралась на кирпичи 5 ряда. На этом этапе важно выдержать оптимальное расстояние между кладкой шестого ряда и колосником, которое должно составлять 1-1,5 см. Это пространство заполняют водой или песком. На него возлагается функция компенсатора на случай расширения металлической решетки.
7 ряд. Во время этого этапа выкладывают перекрытие П-образного углубления, вместо которого должно появиться три канала. На этом этапе выполняется монтаж топочной дверки, снование которой опирается на 6 ряд.

8 и 9 ряды. Их кладка выполняется по одинаковой схеме, однако 9 ряд должен дойти до уровня дверок топки. Используемые на этом этапе кирпичи, которые будут уложены между левым каналом и топкой, обязательно стесывают с обеих сторон. Это позволит газам плавно переходить из топочной камеры в этот канал.
10 ряд. В соответствии с порядовкой, здесь опять используют огнеупорный кирпич. Помимо этого, необходимо обращать внимание на то, чтобы кирпичи располагались строго вертикально, при необходимости кладку корректируют с помощью строительного уровня. Впоследствии это позволит создать место для установки варочной поверхности. Во время кладки этого ряда обустраивается место для топочной дверки, которая располагается сверху.

11 ряд. Его укладывают керамическим кирпичом, обязательно выполняется работа по изготовлению варочной поверхности, которая должна перекрывать топку. В том месте, где кирпичи будут контактировать с варочной поверхностью, необходимости стесать кромку таким образом, чтобы обеспечить расстояние между этими элементами, равное 2 см. На этом же этапе производится установка большой дверцы для варочной камеры. Основание будет располагаться на кирпичах предыдущего ряда. В этом случае мы получим варочную камеру, которая может выполнять функцию духовки. Эта дырка может быть изготовлена в виде рамы с заслонкой, которая вставляется в неё.
12 ряд. Он соединяет два левых канала, образуя единую прямоугольную форму. Во время кладки 13 ряда эти каналы будут снова разделены.
14 ряд. Все действия полностью аналогичны предыдущему за исключением одного нюанса — дополнительно производится установка заслонки, благодаря которой варочная поверхность сможет работать отдельно от печи. Это даст возможность пользоваться ею летом. Если оставить заслонку открытой, то печь сможет использоваться в качестве отопительного прибора.

15 ряд. На этом этапе укладывают кирпичи, которые перекроют заслонку.
16 ряд. На этом этапе происходит перекрытие дверок варочной камеры. С левой стороны между варочной и передней левой камерой устанавливается дверца вентиляции, благодаря которой во время приготовления пищи будут выводиться запахи и пары.
17 ряд. На этом этапе выполняется перекрытие дверцы вентиляции, на уровень выше варочной камеры в кладку вставляют два металлических прута, которые впоследствии помогут ее перекрыть.
18 и 19 ряды. Происходит перекрытие варочной камеры, в результате должно остаться свободными только два левых канала.

20 ряд. Для него берут два кирпича, размещаемые методом «на ребро» по месту перекрытия варочной камеры. Располагать эти кирпичи необходимо на расстоянии 4 см от задней стенки. Еще необходимо установить две дополнительные дверцы — одну для самоварной трубы, а другую — для чистки.
21 ряд. Выполняется по той же схеме, что и предыдущий.
22 ряд. На этом этапе происходит перекрытие всех дверок, здесь вновь получаем два квадратных канала. На уровне выше варочной камеры образуются три вытянутых канала, из которых крайний имеет размер 11 см, а средний — 5 см.
23 ряд. Выполняется перекрытие двух длинных каналов, для этого создается кладка «на ребро».
24 ряд. Кладка делается в точности по той же схеме, что и предыдущий ряд.
25 и 26 ряды. Действия полностью повторяют те же, что и на 22 ряду.
27 ряд. Основная задача заключается в установке трех кирпичей «на ребро» таким образом, чтобы они были равноудалены друг от друга и от печных стенок. По этой же схеме выполняется и 28 ряд. Особенно нужно быть внимательным со швами.
29 ряд. Кладка выполняется в точности, как указано в порядовке, из квадратных каналов свободным остается только один. Спереди вплотную к стенке размещают два кирпича таким образом, чтобы они вошли в кладку наполовину и опирались на кирпичи, установленные на ребро.
30 ряд. Здесь происходит полное перекрытие всех каналов за исключением дымового. В него вставляют задвижку.
31 и 32 ряды. Заключительные этапы кладки. Кирпичи формируют в три ряда над тепловой камерой, соблюдая тем самым требование в плане пожаробезопасности.

Дымоход. Завершающим действием является устройство обязательного элемента для любой печи — дымохода.

Заключение

Каким бы опытом в строительстве ни обладал домашний мастер, перед изготовлением печки из кирпича своими руками, ему необходимо обязательно подготовить порядовку. Она ему поможет максимально правильно выполнить кладку печи, что является гарантией ее надлежащей работы. Поэтому, если это ваш первый опыт изготовления печки из кирпича своими руками, то желательно воспользоваться готовой порядовкой и в точности выполнять все этапы работ.

ЧЕРТЕЖ ПЕЧИ ДЛЯ ПОСТРОЙКИ СВОИМИ РУКАМИ | Своими руками

Ниже представлены 2 схемы печки для постройки своими руками, размером примерно 1×1 м с духовкой. В принципе, можно сделать и без духовки, но лучше с ней, потому что зимой она даст дополнительное тепло. Оба варианта сходны по исполнению, но есть и различия.
В печке на твердом топливе (рис. 1) дымоход делают зигзагообразной формы с заслонкой для задержки тепла, а сверху кладут чугунную плиту с кольцами. У печки на газовом топливе (рис. 2,3) стояк дымохода прямой, а чугунная плита цельная. В качестве основы для плиты подбирают толстый листовой металл.
Топку в обоих случаях выкладывают шамотным (огнеупорным) кирпичом, в крайнем случае красным, который кладут на глиняный раствор. На такой же раствор укладывают и плиту.

Чтобы печка не осыпалась, ее отделывают снаружи тонким листовым железом и укрепляют уголком 25×25 мм, который держит одновременно кладку и жесть.
Котел размером 40x40x40 см варят из толстостенных труб d 50 мм (рис. 4).
Во избежание прогорания труб горелку располагают ниже котла не менее, чем на 20 см.

Чтобы определить, насколько хороша тяга в печи, работающей на твердом топливе, обратите внимание на цвет пламени. Если в каналах слышен гул, а пламя ярко-белого цвета, следует уменьшить подачу воздуха, поскольку тяга слишком велика. При нормальной тяге пламя выглядит золотисто-желтым. Если же из трубы идет черный дым, а у пламени красный цвет с темными полосами — тяга слабая, и нужно увеличить подачу воздуха.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Рис. 1 Печь на твердом топливе (в разрезе)

1 — кирпичная кладка, 2 — дымоход, 3 — заслонка, 4 — чугунная плита с кольцами, 5 — котел, 6 — духовка, 7 —топка, 8 — поддувало.

Рис. 2 Печь на газу (в разрезе)

1 — кирпичная кладка, 2 — стояк, 3 — чугунная плита цельная, 4 — котел, 5 — духовка, 6 — горелка

Рис. 3 Печь на газу (внешний вид)
1 — чугунная плита, 2 — металлический уголок, 3 — дверца духовки, 4 — газовый кран, 5 — горелка, 6 — трубы котла, 7 — жесть

Рис. 4 Котел
1 — входная труба, 2 — выходная труба, 3 —газовая труба, 4 — газовая горелка
