Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.



Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

  • простая конструкция;
  • относительно низкая цена;
  • нетребовательны в обслуживании;
  • длительный срок эксплуатации;
  • прочность;
  • простота эксплуатации;
  • неограниченная возможность выбор дизайнерских решений и формы;
  • отсутствие необходимости в бетонировании площадки.
    Например, под ролики для откатных ворот;
  • возможность установить автоматику.

Недостатки:

  • необходимость предусмотреть довольно много места для открытия-закрытия;
  • необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

  • столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
  • рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
  • отделочный (облицовочный) материал для обшивки;
  • задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

  • болгарка. Предназначена для резки и шлифовки металлических заготовок;
  • нарезные диски;
  • шлифовальные диски;
  • сварочный аппарат;
  • электроды;
  • рулетка;
  • строительный уровень;
  • уголок;
  • молоток;
  • лопата;
  • мастерок.

Вспомогательный:

  • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
  • дрель. Если понадобится для крепления обшивки ворот;
  • клепатель, а также заклепки к нему.

Материал

  • труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
  • труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

  1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
  2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
  3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

  • петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
  • замки. Могут быть механические и электромеханические. Выбор на усмотрение;
  • краска. Нужна для окраски стоек и/или обшивки;
  • обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
  • автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

  1. этап – установка стоек для навешивания ворот.
  2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

  • профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;
  • бетонный столб – приобретенный или залитый на месте;
  • кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;
  • деревянный брус (100х100).
Способы установки столбов/стоек:

Способы установки столбов для ворот - забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов - бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

  1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.
    Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).
  2. Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
  3. Устанавливаем столб и ровняем его с использованием строительного уровня.
  4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

  • профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;
  • профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

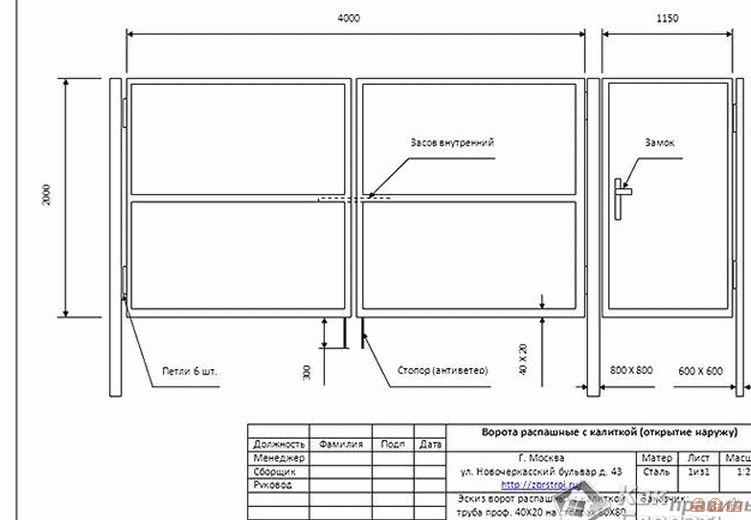

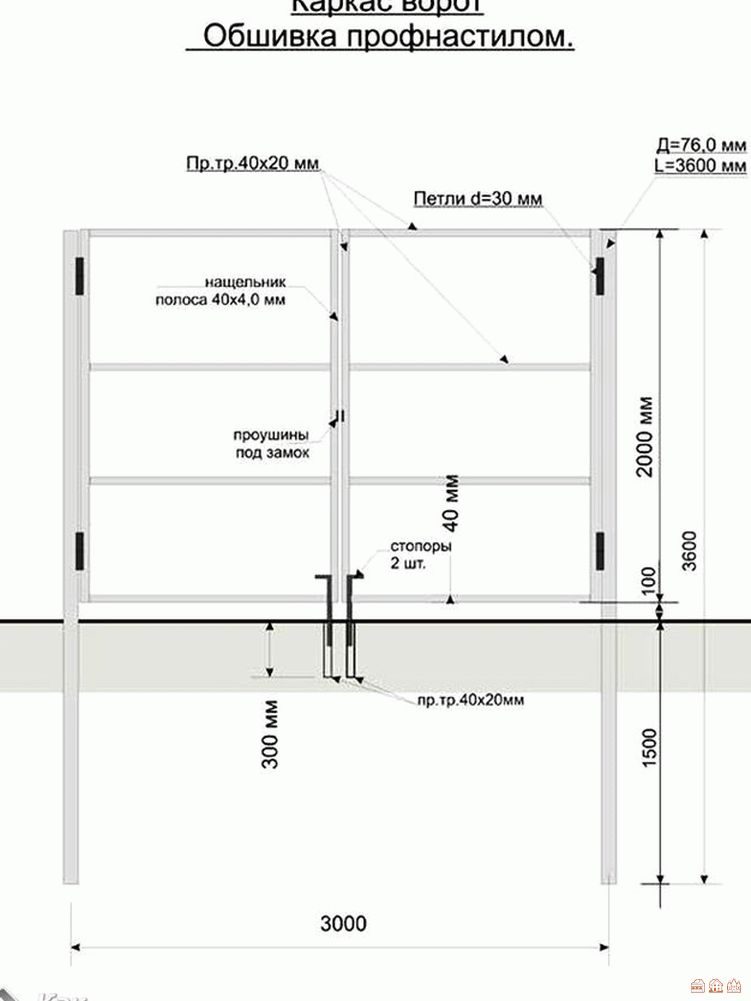

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот
  • Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

  • Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.


Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота - фото разных вариантов устройства

Металлические распашные ворота - кованые с деревянными вставкамиРаспашные ворота комбинированные - ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

чертежи для изготовления своими руками

Содержание статьи

Чертеж ворот для гаража

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

  • Рулетка.
  • Уровень строительный.
  • Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

  • Ширина (см. Ширина ворот гаража в разных вариантах).  Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
  • Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
  • При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
  1. ширина – от 250 до 550 сантиметров;
  2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

  • Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
  • Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
  1. для осевого привода – от 35 до 45 сантиметров;
  2. для цепного редуктора – от 24 до 36 сантиметров.
  • Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

  • B — ширина в свету;
  • H — высота в свету;
  • b1 — левый заплечик;
  • b2 — правый заплечик;
  • h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

  • древесину;
  • листы тонкого металла;
  • профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

  • консольными;
  • откатными;
  • подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.


Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

  • 6 метровая направляющая балка;
  • две роликовые опоры;
  • концевые ролики;
  • ловители концевых роликов;
  • дополнительное устройство с 2 роликами;
  • заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

особенности конструкции, изготовления и зашивки створок


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Такие обычные для нас ворота, как распашные, стоят у большей части дачников, и у других хозяев загородных территорий. Сделать чертеж распашных ворот очень просто, ведь собой они представляют две створки на петлях, которые могут открываться наружу или внутрь двора. Створки обычно имеют прочный каркас и декоративную облицовку (зашивку). Зашить распашные ворота можно любым имеющимся материалом – всё зависит от Ваших предпочтений, архитектуры других строений и забора, а также ландшафта.

Стильный портал

Главным недостатком распахивающегося устройства является необходимость слишком большого свободного пространства для эксплуатации ворот, а на наших обычных дачах в несколько соток места и так катастрофически не хватает! Потому, устанавливая распашные ворота, многие задумываются: как рациональнее всё разместить и расставить. Что касается других аспектов, то такие ворота — простые, дешевые, и не требуют от домашнего мастера, изготавливающего их своими руками, специальных навыков строительства.

Типы и особенности конструкции

Конструктивно распахивающийся портал состоит из 2 симметричных створок (эти и остальные элементы обязательно содержат чертежи ворот распашных), которые приварены на навесах к раме или опорам. Ворота, выполненные из металла, лучше всего подходят для дачных участков, частных домов, гаражей, общественных и промышленных объектов.

Особенности изготовления и зашивки створок

Створка, в свою очередь, — это сварной каркас, изготовленный из уголка, швеллера или профилированных труб (прямоугольное, квадратное сечение).

Простота конструкции ворот позволяет использовать любой материал для зашивки, но чаще всего все-таки делают наполнение из:

  • профлиста — укладывать листы металлопрофиля с ПВХ покрытием можно в вертикальном или горизонтальном направлении волны. Правильно закрепленный профлист делает ворота более жесткими, и дает возможность легко заменять всю обшивку или лишь прохудившиеся части;
  • сэндвич-панелей — алюминиевый профиль имеет вид доски, уложенный рядами; широкий спектр выбора панелей позволяет выбрать модель стандартного цвета обычной фактуры, или пофантазировать и заказать оригинальную покраску материала.
  • обрешетки вертикальной или горизонтальной – можно изготовить самостоятельно из профильной трубы любого сечения;
  • оцинкованных листов железа, кованых элементов, сварных сеток и прочее.

Несколько расцветок профнастила

В гаражных воротах в створке делают такой конструктивный элемент, как калитка 700х2000 мм. С внутренней стороны можно сделать утепление, или просто обшить оцинкованным листом. Размеры на чертеже необходимо изменить и подобрать индивидуально, ведь ширина и высота должны отвечать имеющемуся проему. Ниже представлены ворота со стандартными размерами 3 Х 2,5 метра.

План-схема металлического портала

Модернизации конструкции

Для того, чтобы воротами было удобно и приятно пользоваться, необходимо основательно подходить к выбору вида и конструкции портала. Все ворота распашные, чертежи которых можно чаще всего встретить – это две створки, в модернизированных же конструкциях может быть несколько створок или проходов, они могут быть рулонного типа ворота, в виде жалюзи, оснащены электроприводом.

Внимание! Помните, что ворота – это не только заградительный элемент! Красивые современные ворота смогут преобразить внешний вид Вашего участка и стать гордостью, настоящим декоративным украшением.

Технология монтажа

Сначала необходимо расчистить площадку, где будут распахиваться створки. Она должны быть ровной, без бугров или других недостатков, мешающих их работе. Ориентация ворот может быть внутрь или наружу — сторону выбирают при замере, но из-за близкого расположения дорог, или элементарных правил садового товарищества могут быть запрещены ворота наружного открывания.

Установка ворот

Важно знать! Ворота, открывающиеся наружу, механизировать электроприводом сложнее, ведь большинство моделей автоматики рассчитано на открытие ворот именно внутрь. Конечно, встречаются приводы, открывающиеся как наружу, так и вовнутрь, но у них есть свой недостаток — уменьшается полезный размер въезда на несколько десятков сантиметров.

Обустройство проема

Для установки распахивающихся ворот у Вас должны быть несущие столбы — опоры, а также выведенные из них закладные (50Х50Х2 мм). Лучшего всего, чтобы петли были зафиксированы на заводе не только к створкам, но и к ответной части. А эти «ответные» части Вы сможете приварить к основным столбам. При этом створки легко одеваются на петли как обычные проемные двери.

Наиболее оптимальные вариант несущих столбов — трубы с сечением от 120Х120Х3 мм, забетонированные ниже уровня промерзания грунта в Вашем регионе (минимум 1 м). Только забетонированные столбы должны выстояться в течение недели, чтобы бетон затвердел и набрал прочности.

Изготовление и монтаж створок

Распашные ворота, чертеж которых представлен выше, в примечании имеет список всех составляющих элементов и материалов. Из них необходимо сварить основу створок – каркас. Варить необходимо на ровной поверхности шахматкой – через одну методом прихваток по 2 см. Далее швы зачищают при помощи шлифовального круга и герметизируют, нанося кисточкой или краскопультом грунтовку и краску. Приступать к следующему этапу – зашивке, можно лишь после полного высыхания. Проще всего зашить материал профнастилом заклепками или саморезами по металлу. Кованые элементы будут выглядеть более изыскано, но они тяжелые, и требуют более крепкой основы и мощного электропривода.

Для увеличения срока эксплуатации петли должны быть высокого качества, и установлены строго вертикально, желательно с подшипниками или втулками. Ворота любого веса должны легко открываться, но при этом не двигаться произвольно под влиянием собственного веса.

Красивые ворота на даче

Распашные ворота, не смотря свою простоту конструкции, могут выглядеть респектабельно. Пофантазируйте, примените дизайнерские решения и сделайте их красивыми, недорогими и непохожими ни на чьи! При том, что кованые ворота или сварные конструкции дают больше волю дизайнеру. Можно сделать свой эскиз и заказать зашивку, к примеру, со своими инициалами или гербом.

Технология монтажа распахивающегося портала

красивые, простые, чертежи для изготовления

Красивая кованая конструкция со встроенной в створку калиткой

Владельцы загородных домов долго выбирают ворота с калиткой для участка. И это оправданно, ведь по внешнему виду уличных ворот гости судят о хозяине. Но если раньше ставили массивную и приятную на вид конструкцию, то в наше время этого недостаточно.

Ворота вместе с калитками должны быть функциональными. Чем быстрее они открываются и закрываются, тем больше экономится времени, которое так дорого человеку. Полотно должно раздвигаться или подниматься при въезде или при выезде автомобиля, а также открываться для входа хозяев.

Планировка и чертеж конструкции

Чертеж конструкции со встроенной калиткой

Важно! Перед выбором уличных ворот с калитками для их установки на своем дворе обязательно нужно сначала составить чертеж и все спланировать.

На чертеже следует учитывать следующие нюансы:

  1. Ширину. При определении ширины принимают во внимание размеры своего автомобиля и того транспорта, который приезжает в гости. Размеры машин у всех разные. Лучший вариант — использовать стандартные размеры легкового автомобиля и приплюсовать к ним еще один метр. Подавляющее большинство легковых машин проедут в такие ворота.
  2. Размеры вместе со встроенной калиткой. Поскольку калитка является составной частью, нужно определиться с ее размерами и видом. Размеры нужно заносить на чертеж, при этом не забывать о создании порожка.
  3. Конструкцию уличных ворот. Разновидностей много: распашные, откатные, подъемные и прочие. Эти вопросы важны, поскольку каждая разновидность нуждается в определенной площади. К тому же для того или иного типа вместе с калиткой нужно обязательно создать условия.
  4. Материалы для изготовления и их стоимость. Два этих аспекта оказывают друг на друга непосредственное влияние. За небольшие деньги не удастся купить материалы высокого качества и, следовательно, недорогие ворота будут недолговечными. Поэтому нужно все продумать, прежде чем окончательно решить, какой материал использовать для изготовления.

Разновидности

Ворота со встроенной калиткой подразделяются на несколько разновидностей. Вариант зависит от типа открывания и используемых для изготовления материалов.

Откатные

Эскиз откатных систем с проемом для входа

Откатные ворота с калиткой внутри – распространенный уличный вариант. Его используют часто, поскольку они удобны в эксплуатации и не требуют много места для нормального функционирования. Однако чтобы конструкция работала правильно, требуется ровная поверхность.

Составляющая часть таких ворот — направляющие для роликовых кареток полозья, специально предназначенные для упрощения их открывания и закрывания. Такие полозья приобретают в магазине строительных материалов и инструментов. Откатные ворота удобны в использовании, поскольку открываются и закрываются автоматически посредством двигателя и редуктора.

С автоматизацией

В эту конструкцию входят один или два электропривода, сигнальная лампа, антенна, блок управления, электромагнитный замок. Для работы конструкции к ней подводят электричество.

Распашные

Чертеж с размерами для распашных изделий

Еще одна разновидность ворот с калиткой во двор.

У этого типа есть преимущества по сравнению с другими:

  • простота в эксплуатации;
  • легкость установки;
  • для максимальной защиты, возможность оснащения защитным устройством.

Но есть у них и серьезный недостаток — они требуют площади для нормального функционирования. Много проблем возникает при эксплуатации в зимнее время, когда рядом лежат снежные сугробы. Поэтому прежде чем выехать или выйти, придется убрать снег с площадки.

Ворота с калитками из древесины

Деревянные калитки и ворота отличаются привлекательным внешним видом и массивностью. Однако срок эксплуатации деревянных конструкций низкий. Это связано с тем, что дереву плохо рядом с негативными условиями окружающей среды.

Вред деревянным изделиям наносит контакт с водой. Поэтому прежде чем изготовить и установить деревянные ворота вокруг двора или дачного участка, нужно позаботиться об их защите. Для этого обрабатывают поверхность специальным веществом.

Также важно правильно подобрать саму породу древесины. Дуб, например, отличается устойчивостью к воздействию негативных факторов.

Из профнастила

Вид изделий из профнастила

Легко устанавливаются, низкой стоимости, при этом высокого срока эксплуатации.

К достоинствам относятся:

  • широкая цветовая гамма;
  • стойкость к погодным условиям, придаваемая специальными полимерами защита от коррозии;
  • небольшой вес конструкции;
  • отсутствие необходимости создавать прочный каркас.

Основы самостоятельного изготовления

Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.

Важно! Для нормального функционирования ворот, следует заранее побеспокоиться о достаточном свободном месте для открывания створок.

Материалы и инструменты

Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.

Каркас

Чертеж каркаса с размерами

Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.

Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.

Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.

Совет! Если предполагается обшивка ворот с двух сторон, внутренняя рама приваривается четко посередине каркаса, если с одной стороны – сдвигается на край рамы.

Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.

Обшивка

Обшивка готовой конструкции профнастилом

Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.

Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.

Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.

Оригинальные ворота

Фото оригинальной въездной группы

При желании изготовить уличные ворота особенными, для подчеркивания стиля, можно установить кованую калитку. Но за это придется заплатить — чаще такой вариант калиток изготавливается на заказ, поэтому они красивого внешнего вида.

На металлических изделиях с помощью ковки можно изобразить ажурные рисунки. Они не препятствуют обозрению внутренней территории.

Можно, наоборот, сделать плотный узор, не дающий возможности случайным прохожим видеть, что происходит за калиткой на участке. Но при этом и рядом находящийся двор должен соответствовать воротам. Глупо будет устанавливать кованые ворота на входе во двор одноэтажного и небольшого по площади дачного домика.

К достоинствам относят:

  • уникальность дизайна;
  • возможность создавать изделия с разными по сложности рисунками;
  • долгий срок эксплуатации;
  • совместимость с другими материалами.

Недостатков два – высокая стоимость и необходимость соблюдения технологии изготовления.

На деревянных воротах создают резные выпуклые узоры, украшения в виде сквозных вырезов. Можно для этих же целей использовать краски, но это уже не столь эффектно.

Подводим итог

Делая выбор в пользу того или иного материала, помните: ворота прослужат долго, если на них не экономить. Это касается и материалов для каркаса, и для обшивки, и для последующего монтажа и установки конструкции.

В ниже представленном видео, вы найдете дополнительную информацию по выбору материала и изготовлению конструкций.

Схемы, проекты и чертежи ворот из профнастила

Ворота из профнастила прекрасно впишутся в любой архитектурный стиль, гармонично сочетаясь с любыми современными отделочными материалами. Кроме того, их отличает прочность, надежность, большой срок службы и сравнительная дешевизна. Однако при всей простоте, чертеж ворот из профлиста очень облегчит вам их изготовление, особенно если вы хотите справиться своими силами, без привлечения специалистов.

Конструкция ворот из профнастила может быть распашной и откатной. Соответственно и подходы к их изготовлению — различные. Наиболее простой вариант для выполнения — это распашные ворота. О них и пойдет речь в этой статье.

  • Особенности распашных ворот из профнастила
  • Схемы и чертежи распашных ворот из профнастила

Особенности распашных ворот из профнастила

Конструкция распашных ворот очень проста, поэтому считается, что для их изготовления и установки не обязательно обращается к специалистам. Чаще всего ворота для въезда на частную территорию делаются глухими. А это означает, что на полотно ворот действуют весьма значительные ветровые нагрузки.

Каждый из нас на своем опыте сталкивался с тем, что удержать створку ворот при сильном порыве ветра нелегко даже физически сильному человеку. А чем шире полотно ворот, тем больше ветровая нагрузка на петли, которыми распашные ворота крепятся к опорным столбам.

На верхнюю часть полотен распашных ворот действуют также и изгибающие нагрузки. Это вызвано тем, что створки их фиксируются обычно только в нижней части с помощью вертикальных запоров. Нельзя сбрасывать со счетов и действующую на петли нагрузку от собственного веса ворот.

Если ворота изготавливаются самостоятельно, то металлические конструкции подбираются «с запасом». Такой подход увеличивает стоимость ворот и требует монтажа более массивных фундаментов. Однако, как правило, разница в стоимость несущественная, особенно, если речь идет о простых дачных воротах. Но если вы не хотите переплачивать, и вам нужны надежные ворота — то для их изготовления лучше использовать проект ворот из профнастила.

Схемы и чертежи распашных ворот из профнастила

В комплект проектной документации входят:

  1. Сборочные чертежи ворот из профнастила.
  2. Чертеж изготовления отдельных деталей.
  3. Подробная спецификация металлических профилей.

Небольшие легкие дачные ворота из профнастила можно изготовить и установить по эскизу ворот из профнастила без разработки специально для них всей проектной документации. Но сечение металлических профилей каркаса ворот и опорных столбов, а также конструкцию металлических цилиндрических петель лучше взять из типового проекта.

Для каркаса ворот из профнастила обычно используют трубчатые металлические профили минимальным сечением 40×20 мм, а максимальным — 60×40 мм. При этом выбор профиля зависит от ширины проема ворот, а также от того, будут ли створки ворот глухими или в одну из них встраивается калитка.

Петли для подвешивания ворот лучше выбрать с подшипниками. Это позволит воротам открываться легко и плавно, без применения для этого значительных усилий. Кроме того, такие петли можно смазывать гораздо реже, чем обычные.

Столбы для ворот из профнастила являются наиболее ответственной частью все конструкции ворот. Именно они должны выдерживать как ветровые нагрузки, так и нагрузку от собственного веса ворот. Поэтому для столбов лучше не использовать профильную трубу с сечением меньше, чем 80×80 мм, а для ворот, с размером проема больше 3.5 м, рекомендую изготовить столбы из трубы сечением 100×100 мм.

Даже если столбы ворот выполняются из кирпича, внутрь кладки устанавливается профильная труба одного из указанных выше сечений. Причем не менее, чем на 0,5 м она должна быть вмонтирована в бетонный фундамент, служащий основанием для кирпичной кладки. При этом закладные для установки петель ворот должны быть связаны с профильной трубой с помощью электросварки или надежного болтового соединения.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Чертеж гаражных ворот

Строительство гаража своими руками очень сложное и ответственное дело. Ведь это сооружение должно обеспечивать сохранность автомобиля в любую погоду. Самую главную роль играют гаражные ворота. Именно они не позволяют несанкционированное проникновение внутрь.

Любая конструкторская идея нуждается в подробном описании и плане работ, тем более, если это делается в первый раз и своими руками. Перед непосредственным изготовлением и установлением нужно рассчитать приблизительные габариты сооружения. Для этого необходим чертеж гаражных ворот.

Как правильно делать чертеж своими руками

Составлять такой чертеж на самом деле несложно, и необязательно владеть какими-то специальными навыками. Чтобы создать эскиз достаточно иметь обычный лист бумаги и простой карандаш.

  1. Создание правильного чертежа своими руками состоит из следующих этапов:
    Определение необходимой ширины. Здесь необходимо знать, что минимально допустимая ширина гаражных ворот должна отталкиваться от его расстояния и корпуса автомобиля, и не должна быть меньше тридцати сантиметров. В основном большинство гаражных ворот имеют расстояние в 2,5-3 метра. А вот максимальная ширина составляет 5 метров. Следует обратить внимание на то, что замеры лучше всего проводить в нескольких местах. Если же показатели несколько разнятся, то лучше всего взять среднее арифметическое, тогда изделие точно хорошо и герметично станет по всей ширине;
  2. Определиться с высотой. Если само строение уже стоит, то высоту измерить достаточно просто. Ведь гараж строится под определенный автомобиль. Если это микроавтобус или большой джип – тогда высота может быть и 2,5-3 метра. А стандартные размеры гаражных ворот составляют 2-2,2 метра. Важно, чтобы не было проемов и отверстий, так как через них может попадать нежелательная влага.

После того как были произведены все замеры, можно делать чертеж своими руками. Многие специалисты рекомендуют продумывать ворота непосредственно перед строительством. Ведь необходимо рассчитать, куда они будут устанавливаться, в какую сторону или как открываться. При возведении гаража своими руками стоит очень внимательно подходить к этому вопросу, ведь если все сделать правильно, то и результат получится качественным.

Чертеж для распашных ворот своими руками

Безусловно, не все гаражные ворота можно сделать своими руками, без посторонней помощи. Легче всего устанавливать распашную конструкцию. Чертеж для таких гаражных ворот делается намного проще. Для этого на обычном листке бумаги рисуются две секции в форме прямоугольника.

Следует обратить внимание на то, что совсем необязательно, чтобы ворота были одинаковыми. Одна часть может быть длиннее и иметь специальный разъем для калитки. Все зависит от фантазии и пожеланий владельца. Красивые и необычные ворота, сделанные своими руками, будут привлекать внимание и удивлять гостей.

На каждые нарисованные ворота необходимо нанести их параметры. Также есть необходимость обязательно предусмотреть ребра жесткости для каждой секции. При использовании стандартных полотен достаточно наличие одного или двух ребер, которые размещаются по горизонтали.

Чертежи для других типов ворот

На самом деле на сегодняшний день гаражные ворота могут быть абсолютно разные, простые или же автоматические. Поэтому, если есть желание устанавливать оригинальные и модные, то достаточно своими руками сделать правильный чертеж и отправить заказ на фирму. Через несколько недель готовые ворота, по созданному эскизу будут красоваться в новом гараже.

Рисуется эскиз для других гаражных ворот аналогично распашным. Но при создании чертежей для иных конструкций следует помнить о некоторых нюансах, а именно:

  1. Если было принято решение устанавливать откатные или подъемные, то их чертеж состоит из одной секции, а ребра жесткости размещают как по горизонтали, так и по вертикали по две штуки;
  2. Для секционных гаражных ворот нужно также чертить цельный рисунок, но с учетом нужного количества секций. Для установки такой конструкции дополнительные ребра не нужны.

Таким образом, создать план можно своими руками достаточно просто, важно только соблюдать правила и следовать инструкции. Но чертеж — это лишь маленькая часть огромной работы, с которой все начинается. Ведь качественное строение гаража для автомобиля, разработка и установка надежных и крепких ворот поможет уберечь машину от различных погодных условий и прочего.

Стандартные ворота для чертежей Salem, McMinnville

Отлично подходят для работы. Быстрый ответ! - Расс Х.,

Outdoor Fence проделал прекрасную работу и действительно сделал ее экономичной. Оценщик помог мне решить проблему, и его идея оказалась более доступной. Сэнди на стойке регистрации была очень любезна и облегчила работу. Бригада была очень вежливой и уважительной и сделала все возможное, чтобы отремонтировать существующее ограждение. Они также бесплатно отремонтировали существующие ворота.Я очень рекомендую Outdoor Fence! - К. Т.,

Очень профессионально. Мне дали смету, и работы были выполнены по мере необходимости. Заменены 2 столба забора и установлены в бетон. Необходимо было переместить 2 восьмифутовых секции доски и заменить их, добавив несколько досок, поврежденных ураганом. Они сделали большую работу. - Роберта Б.,

Они построили короткую секцию декоративного металлического ограждения ... без драмы и беспокойства. Почти идеал в моей книге. - by Gray S.,

Я живу в парке и у меня возникли проблемы с проникновением.Outdoor Fence помог мне решить проблему с помощью экономичного решения, которое также выглядело хорошо. Забор и ворота были установлены чудесно, и они сделали все возможное, чтобы отремонтировать существующие ворота, чтобы убедиться, что они даже более безопасны, чем мы планировали. Они также бесплатно отремонтировали ворота, с которыми возникла проблема. Я очень рекомендую Outdoor Fence и буду использовать их в будущем.- Автор: Unknown,

Мы рады, что нашли компанию Outdoor Fence Company, и они стали для нас отличным ресурсом в ограждении нашей пляжной собственности.Они согласовали пристройку к забору, построенному кем-то другим, когда мы были в другом штате. Нам не терпится увидеть готовый проект.- Хелен,

С момента моего первого телефонного звонка до завершения строительства забора сотрудники Outdoor Fence с удовольствием работали. Стоимость телефона была близка к предложению на месте, а цена была конкурентоспособной. Они поддерживали со мной связь на протяжении всего процесса. Они быстро приходили на прием. Они аккуратно и осторожно установили сетчатый забор и все убрали.Они были прекрасны! Я очень рекомендую их и буду использовать их снова. - Мелисса Х.,

Outdoor Fence проделала прекрасную работу и действительно сделала ее экономичной. Оценщик помог мне решить проблему, и его идея оказалась более доступной. Сэнди на стойке регистрации была очень любезна и облегчила работу. Бригада была очень вежливой и уважительной и сделала все возможное, чтобы отремонтировать существующее ограждение. Они также бесплатно отремонтировали существующие ворота. Я очень рекомендую Outdoor Fence! - автор: CT H.,

Просто хотел поблагодарить вас за работу по установке моего забора. Это выглядит великолепно, и дополнительные усилия, которые вы приложили для заделки дыры в существующем заборе, были не только замечены, но и оценены по достоинству. Я обязательно воспользуюсь вашей компанией снова, если мне когда-нибудь понадобится еще один забор в будущем, или я порекомендую вашу компанию. PS. Вы даже впечатлили моего двадцатилетнего ребенка, что не всегда легко. - Дженис П.,

Рисунок моста Золотые Ворота (Step by Step Pictures)

Мост Золотые Ворота - гордость Сан-Франциско.Набросок во всей красе добавит перышка к вашей художественной шапке. Вам потребуется ваша линейка, чтобы сделать идеальные линии.

Шаг 1: Нарисуйте треугольник с пересекающимися линиями.

Как нарисовать мост Золотые Ворота Шаг 1

Шаг 2: Нарисуйте два вертикальных полюса.

Как нарисовать мост Золотые Ворота Шаг 2

Шаг 3: Нарисуйте два одинаковых, но меньших по размеру полюса.

Как нарисовать мост Золотые Ворота Шаг 3

Шаг 4: Соедините большие столбы линиями.

Как нарисовать мост Золотые Ворота Шаг 4

Шаг 5: Сформируйте три расходящиеся линии ниже.

Как нарисовать мост Золотые Ворота Шаг 5

Шаг 6: Нарисуйте изогнутые структуры под столбами.

Как нарисовать мост Золотые Ворота Шаг 6

Step 7: Создайте холмистый пейзаж на заднем плане.

Как нарисовать мост Золотые Ворота Шаг 7

Шаг 8: Соедините два полюса с одной стороны двойной изогнутой линией.

Как нарисовать мост Золотые Ворота Шаг 8

Шаг 9: Детализируйте верхнюю часть большей башни.

Как нарисовать мост Золотые Ворота Шаг 9

Шаг 10: Детализируйте вторую ступеньку сверху.

Как нарисовать мост Золотые Ворота Шаг 10

Шаг 11: Детализируйте 3-ю ступеньку -го -го.

Как нарисовать мост Золотые Ворота Шаг 11

Шаг 12: В комплекте с 4 -й ступенью .

Как нарисовать мост Золотые Ворота Шаг 12

Шаг 13: Начните соединять меньшие полюса горизонтальными полосами и затемните линии шага 5.

Как нарисовать мост Золотые Ворота Шаг 13

Шаг 14: Завершите предыдущий шаг и сделайте крошечные L-образные конструкции на палубе.

Как нарисовать мост Золотые Ворота Шаг 14

Шаг 15: Нарисуйте вдоль настила двухрядные треугольные конструкции.

Как нарисовать мост Золотые Ворота Шаг 15

Шаг 16: Придайте форму кубическим фигурам на деке.

Как нарисовать мост Золотые Ворота Шаг 16

Шаг 17: Сделайте двойные линии, свисающие с двух башен с внешних сторон.

Как нарисовать мост Золотые Ворота Шаг 17

Шаг 18: Нарисуйте основные кабели с другой стороны башен.

Как нарисовать мост Золотые Ворота Шаг 18

Шаг 19: Придайте форму вертикальным подвесным тросам на одной стороне моста.

Как нарисовать мост Золотые Ворота Шаг 19

Шаг 20: Нарисуйте те, что на другой стороне моста, и обозначьте воду внизу пунктирными линиями.

Как нарисовать мост Золотые Ворота Шаг 20

Рисунок моста Золотые Ворота Шаг за шагом

Это задание подходит для детей старшего возраста, которые лучше понимают формы и сложные конструкции. Взрослые тоже могут попробовать. Красивый мост будет очаровательно смотреться на холсте, если его нарисовать аккуратно и правильно.

Как нарисовать Макисе Курису из Steins-Gate

Давайте узнаем, как нарисовать Макисе Курису из Steins-Gate сегодня! Курису Макисе (?? ??? Макисе Курису) - гениальная девушка, окончившая университет в семнадцать лет.Я постараюсь быть очень эффективным с текстом, поэтому буду описывать только шаги, требующие некоторых пояснений.

Убедитесь, что на бумаге достаточно свободного места для следующих шагов. Вы можете увидеть, сколько места вам понадобится, по размеру бумаги на этой картинке.

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Шаг 6

Шаг 7

Шаг 8

Шаг 9

Осветлите все линии построения, «отпечатав» разминаемый ластик на бумаге..

Шаг 10

Дождитесь полного высыхания чернил и сотрите все линии построения.

Шаг 11

Чтобы добавить цвета, обязательно сначала нарисуйте цветные контуры правильным цветом или карандашом.

Если ваша цель - стать настоящим мангакой и создать собственных персонажей манги, обязательно попробуйте несколько раз нарисовать Макисе Курису по памяти. Всегда сравнивайте рисунок с оригиналом и исправляйте обнаруженные ошибки. Делайте это, пока не будете довольны результатом.Хироши (рисунок Бьянки)

Amazon.com: The Escape Game: Побег из Железных ворот

Детализированная игровая доска упрощает настройку

Поместите обычные предметы, редкие предметы, карты действий, «счастливые» карты и карты-головоломки на игровое поле, как показано. Выберите свой жетон и поместите его в выбранную вами тюремную камеру.Вы также увидите 4 ворот, отмеченных на доске, через которые вам нужно будет пройти, пока вы сбегаете на свободу!

Простые иллюстрированные инструкции

Ваше руководство по побегу включает «Краткое руководство по игре» с обзором игрового процесса, а также более подробные инструкции по особенностям игры.Каждый ход состоит из трех основных фаз: бросок, розыгрыш и торговля. Ваш бросок определяет, какую карту вы возьмете. После заполнения карты вы можете обмениваться предметами с другим игроком или комиссаром, пройти через ворота или закончить свой ход.

Решайте головоломки или выполняйте действия, чтобы заработать предметы

Карты действий требуют, чтобы вы действовали или брали, как указано в верхней части карты.У вас будет 30 секунд, чтобы завершить действие, пока другие игроки пытаются угадать слово. Карты-головоломки решаются между ходами, и ответ дается в начале вашего следующего хода. Если вам удастся применить карту действия или карту головоломки, вы получите карту предмета, которая поможет вам сбежать.

Победа в игре

Карты ворот - единственное, что стоит между вами и сладкой, сладкой свободой.Заполните свои карты ворот, собирая перечисленные обычные и редкие предметы и отдавая их в магазин. Вы можете пройти только одни ворота за ход, и все ворота должны быть пройдены по порядку. Будьте первым, кто пройдет через последние ворота к свободе, чтобы побеждать! Это увлекательное развлечение для вашей семьи и друзей!

Как поэтапно нарисовать ворота

Если вы живете в доме, вам придется столкнуться с такой проблемой, чтобы обезопасить себя от внешних негативных факторов.Как мы можем сделать это? Нам нужна решетка. Вы можете почувствовать себя лемуром в клетке, но безопасность вам будет гарантирована. Мы также можем назвать это воротами. Итак, теперь научимся рисовать ворота.

Это изобретение защищает наш дом от вторжения наших блудных сыновей и дочерей. Мощная конструкция ворот способна сдержать любую силу, даже силу женской логики. К тому же она выглядит более перспективно, чем обычная деревянная дверь.

Мы слышали о воротах раньше:

  • Врата ада.Туда отправляет товар фабрика, производящая кока-колу и чизбургеры. С их помощью McDonalds сохраняет свой дьявольский рецепт быстрого питания. Грешные души - не более чем изобретения футуристов, которых никто никогда не видел. Но картошка фри продолжает поступать в наши магазины.
  • Звездные врата. Они были созданы для контрабанды и передвижения рабочей силы в межгалактическом пространстве. Их широко используют для космических гонок на скутерах и иногда для изучения явления движения со скоростью света.
  • Ворота Штейна. Манга о японских воротах времени для школьников. Они используются для изменения прошлого, отправляя короткие сообщения на чей-то телефон в прошлом. Таким образом, шкала времени меняет свой путь.

А теперь нарисуем.

Как поэтапно нарисовать ворота

Шаг 1. Набросаем ворота и колонны.

Шаг 2. Заставляем их смотреть прямо без линейки.

Шаг 3.Теперь декорируем их, показывая дизайн ворот.

Шаг 4. Что еще нам нужно? Нам понадобится крепкая решетка с острыми кончиками. Затем добавляем резьбу и ромбики.

Шаг 5. Делаем решетку толстой и раскрашиваем кирпичи на столбах.

Вы также могли нарисовать:

  1. Кровать;
  2. Деньги;
  3. Bell;
  4. Аквариум;
  5. Ваза;
  6. Крест;
  7. Рюмка;

Траст №1

специально для ArcMel.com

Ворота | Остров Тинкер вики

Ворота

Изучить: Время: Стоимость еды:
Изучить 7 мин 38 сек 15
Это место открывается после Камеры.

  • Вдалеке вы видите центральное строение храма, вероятно, место, где должны храниться все богатства.Вам нужно войти в него! [ДАВАЙТЕ ГРАБЬЕ]
  • Дорожка ведет к воротам центрального здания. Тебе следует остерегаться. Ворота - хорошие узкие места, которые легко захватить. [ДА, В любом случае]
  • Внезапная атака также может быть организована против вас с большой легкостью. [Я НЕ ВЕРЮ]
  • Растительность рядом с вами начинает дрожать! [ЭТО ПРОСТО ВЕТЕР]
  • Дикие крики доносятся из деревьев джунглей! [ЭТО ТАКЖЕ ПРОСТО ВЕТЕР]
  • Обезьяна-террбиль выпрыгивает из кустов и нападает на вас! [ПРОСТО ВЕТЕР?]
  • 12 - 33, 8.8k - 28.9k, шанс 3/10.
  • Вы загоните примата обратно в лес! Вы получите +10. [<-ВЕЛИКОЛЕПНО]
  • Огромные ворота главного здания молча смотрят на вас. [ПРОВЕРИТЬ]
  • На двери высечены всевозможные надписи и изображения. [НАДПИСИ]
  • Они странные. Ничего подобного вы никогда не видели. Вы не можете их перевести. [ИЗОБРАЖЕНИЕ]
  • Эти картинки странные. Они похожи на древнюю форму комикса. На каждой панели изображена странная вещь.[СМОТРЕТЬ ПЕРВУЮ ПАНЕЛЬ]
  • На этой панели изображен огромный бифштекс. Запишите это. [СМОТРЕТЬ ДРУГИХ]
  • Странно, на этой панели была нарисована только растительность. Запишите это. [СМОТРЕТЬ ДРУГИХ]
  • На этой панели изображен блестящий шар с предохранителем! Запишите это. [СМОТРЕТЬ ДРУГИХ]
  • На этой панели изображен голубь. Запишите это. [СМОТРЕТЬ ДРУГИХ]
  • На этой панели изображена перчатка. Запишите это. [ПРОДОЛЖИТЬ]
  • После того, как вы закончите со всеми панелями, он начинает грохотать.Это так просто? Ворота откроются? [ПОДОЖДИТЕ]
  • Нет, это не ворота. Это земля. Он открывается под вашими ногами и обводит вас ... [<-OH NO]
  • Облако пыли и мусора вскоре осядет вокруг вас. Вы упали вглубь комплекса. Удача в какой-то мере на вашей стороне, вы не пострадали. [ПОСМОТРЕТЬ]
  • Потолок осыпается, а туннель, через который вы провалились, засыпан щебнем. Вы здесь в ловушке. [УЗНАТЬ БОЛЬШЕ]
  • Вы находитесь в стартовой подземной комнате с каменным полом и стенами.Есть проход на север. [СЕВЕР]
  • Вы находитесь в крохотной комнате, освещенной факелом на стене. На стене рисунок.
Летучие мыши Вы входите в темную комнату, которая воняет экскрементами. С потолка доносится странный звук, но вы не видите, что это. Есть проход на юг.
  • [Сияй, светись]: О нет! Это колония летучих мышей! Бежать за свою жизнь! Вы запутаете летучих мышей в волосах.Это было близко! [Отлично] (Возвращается к выбору перед летучими мышами)
Бассейн

В этом номере преобладает бассейн с водой. Очень холодно. Имеет проход на юг.

  • [ПИТЬ ВОДУ]: вы пьете воду, не проверяя, безопасна ли она. К счастью, от этого не вылечишься. [НАЗАД]
  • [ПРИНЯТЬ ВОДУ]: (Выберите это, чтобы продолжить) Вы достаете колбу и наполняете ее водой.Может быть, ты захочешь пить здесь. Вы получаете воду.
  • [ЮГ]
Вудс

В этой комнате преобладает штабель дерева. Ему удалось остаться сухим.

  • [ЮГ]
  • [ПРИНЯТЬ ДРЕВЕСИНА]: (Выберите это, чтобы продолжить) Вы получите дерево.
Старт

Помещение с настенным рисунком имеет 3 прохода.

  • [СЕВЕР]
  • [ЮГ]
  • [ВОСТОК] : Внезапный толчок сотрясает стены вокруг вас! Существующие позади вас обрушения! Вы можете идти только вперед.[ПРОДОЛЖИТЬ ВОСТОК].
Собака

В этой комнате живет милая собачка. Он выглядит потерянным, как и ты. Может ты сможешь ему помочь.

(Этот выбор определяет, какой драгоценный камень вы получите)

  1. [ПОМОЩЬ СОБАКЕ]: Вы можете нырнуть собаке свой список панелей у ворот. Наверняка это понадобится, чтобы выбраться из лабиринта. Но как же тогда сбежать без списка?
    • [ДАЙТЕ СПИСОК]: собака явно счастлива и показывает вам большой палец вверх.
    • [НЕ ПОМОГАЙТЕ]: (НЕ ПОМОГАЙТЕ раздел)
  2. [НЕ ПОМОГАЙТЕ] : Вы решили не помогать пропавшей собаке. Животное грустно смотрит на вас и медленно уходит в глубины темницы.


Когда собака ушла, комната становится скучной и пустой.

  • [СЕВЕР]
  • [ЮГ]
  • [ВОСТОК]
  • [ЗАПАД]
Пожар

Эта удивительная комната почему-то вся горит.В настоящее время доступен только проход на запад.

  • [ТУШЕНИЕ ОГНЯ 1 ВОДОЙ] : Вы используете воду из пещеры и тушите огонь. Но будьте осторожны, огонь снова разгорится.
  • В комнате, которая когда-то была в огне, 3 двери.
  • [СЕВЕР]: (сначала выберите)
  • [ВОСТОК]
  • [ЗАПАД]
Выход

Эта комната переходит в подземное озеро.Слышно, как с крыши капают капли воды. [СЛЕДУЮЩИЙ]

Пересечь озеро невозможно. Как бы это сделать?

  • [ЗАПАД]
  • [СДЕЛАЙТЕ ЛОДКУ ИЗ 1 ДЕРЕВА]: Вы используете древесину, добытую в глубине пещеры, для создания лодки. Медленно вы плывете по подземному озеру. [<-NEAT]
Каменная комната

Вы находитесь в стартовой подземной комнате с каменными полами и стенами. Есть проход на север

Диван

Вы входите в большую комнату, в которой есть что-то странное.Диван!

  • [СЕВЕР]
  • [ВОСТОК]
  • [ОСМОТР КУШКИ]: Кроме того факта, что это диван, в этом нет ничего более удивительного.
    • [СИДЕТЬ]: Вы садитесь на диван. Это очень удобно. Вы быстро засыпаете. Вы просыпаетесь и не становитесь мудрее. [BUMMER]
    • [НАЗАД]
Смерть

Еще одна темная комната. У вас отчетливое ощущение, что вы не одиноки. В комнате есть выход на запад.

  • [КТО ТАМ]: [БОЙ]
  • [ЗАПАД]
  • Вы быстро добираетесь до конца подземного озера и приземляетесь на другом берегу.[YAY]
  • Огромная каменная дверь мешает вам продолжить. На двери высечены всевозможные надписи и изображения. [SOUND FAMILIAR]
  • Эти картинки странные. Они похожи на древнюю форму комикса. На каждой панели изображена странная вещь.
    • (Это диалоговое окно появляется, если вы помогли собаке)
      • Поскольку вы раздали список с ответами, вы вынуждены вспомнить картинки. [ПОСТАРАЙТЕСЬ ЗАПОМНИТЬ]
        • Что изображено на первой панели?
        • [СТЕЙК]
        • Правильно! Что дальше?
        • [ХАМАЛЕОН]
        • Правильно! Что дальше?
        • [БОМБА]
        • Правильно! Что дальше?
        • [ГОЛУБЬ]
        • Правильно! Что дальше?
        • [ПЕРЧАТКИ]
        • Правильно! С тихим грохотом дверь открывается, и вы можете увидеть солнечный свет, идущий сверху! [YAY]
        • Когда вы радуетесь, вам на голову упадет небольшой камень.Должно быть, он упал с потолка пещеры. [ПОДБИРАТЬ].
        • Вау, это драгоценный камень на вид, темно-синий сапфир. Вы получаете Сапфир. [Я БОГАТ]
    • (Это диалоговое окно появляется, если вы не помогли собаке).
      • Вы это помните. Вы составили список этих панелей и сохранили его. [СПИСОК ИСПОЛЬЗОВАНИЯ]
      • Вы расшифровываете ответы из своего списка. Все они ... Правильно! С тихим грохотом дверь открывается, и вы можете увидеть солнечный свет, идущий сверху! [YAY]
      • Когда вы радуетесь, вам на голову упадет небольшой камень.Должно быть, он упал с потолка пещеры. [ПОДБИРАТЬ].
      • Вау, это драгоценный камень на вид, темно-красный рубин. Вы получаете рубин. [Я БОГАТ]
  • Почему-то у вас такое чувство, что этот драгоценный камень напоминает вам о том, что вы сделали. [<- ЛЮБОЙ]
  • Вы снова подходите к воротам главного здания. Вы делаете шаг в сторону огромной зияющей дыры, оставленной ловушкой-лабиринтом. [ENTER]
  • Заперто!
    1. [СТУК]
      • Каменная дверь чрезвычайно массивна.Ваш стук почти не производит звука. [НАЗАД]
    2. [ОТМЫЧКА]
      • Нет даже замочной скважины. Это не сработает. [НАЗАД]
    3. [BASH]
      • Каменная дверь чрезвычайно массивна. У тебя есть бульдозер? [НАЗАД]
    4. [СПРОСИТЕ ПОЛИТИЧНО]
      • Кто? Дверь? У дверей нет ушей. [НАЗАД]
    5. [ЗВОНОК]
      • У двери нет звонка. [НАЗАД]
    6. [ПРОВЕРИТЬ]
      • На лицевой стороне одна резьба.[ЧТО ЭТО?]
  • Похоже на чашку, может быть, на трофей. [НУЖНО]
  • Это маловероятно, но владение этим предметом может открыть дверь. [ЧТО СЕЙЧАС?]
  • Осмотрите храмовый комплекс.
    1. [PIER]
      • Вот где вы приземлились. Вы не думаете, что в этой области больше секретов. [НАЗАД]
    2. [СТРАНА]
      • Пустое пространство загородного дома больше не похоже на то, чтобы иметь больше секретов.[НАЗАД]
    3. [КАМЕРА]
      • Без беса там почти нет ничего интересного. (если вы его продали) [НАЗАД]
    4. [ВОРОТА]
      • Где вы сейчас находитесь. Закрытая дверь сейчас в значительной степени служит препятствием. [НАЗАД]
    5. [БАШНЯ]
      • Ворота ведут в это внушительное здание. Какие богатства скрыты от жадных пальцев внутри, можно только представить. [НАЗАД]
    6. [ДЕРЕВО]
      • На западе видна длинная узкая дорога, ведущая к очень высокому дереву.Может быть, вы что-то упустили. [ПЕРЕЙТИ К ДЕРЕВО]
  • Не так быстро. А что насчет всей растительности, которая мешает вашему прогрессу, и тому подобного? [<- ОН, ВПРАВО]
  • Растительность, покрывающая коридор, ведущий от дерева, на сегодняшний день одна из самых сложных. Вам придется по-настоящему отточить края ваших инструментов, чтобы справиться с этим препятствием.
  • [SHARPEN 387 CORALS]
  • Обрезка идет хорошо, пока вы не заметите, что некоторые лозы, кажется, двигаются сами по себе и агрессивно к вам.Это потребует дополнительного внимания. Если вы понимаете, о чем я. [НЕТ, Я НЕ]
  • Вам предстоит драка. [БОЙ]
  • Вы рубите и рубите лозы, пока они не исчезнут! Вы получите +10. [ВЕЛИКОЛЕПНО]
  • Хм, странно. Лозы продолжают расти. [<- ОН ОН]
  • Виноградные лозы так легко не сдаются. Остерегайтесь, ваши инструменты затупились с последней встречи.
  • [SHARPEN 475 CORALS]
  • Вы готовы снова сразиться с виноградными лозами.Они выглядят немного иначе. Как реальное существо, а не значок повторно используемого ресурса. Вероятно, это означает, что они сложные. [БОЙ]
  • Вы рубите и рубите лозы, пока они не исчезнут! Вы получите +15. [ВЕЛИКОЛЕПНО]
  • Но это еще не все. [<- ОН ОН]
  • Виноградная нация уже достаточно войны, они хотят договориться о соглашении. Тем не менее, появляться на переговорах с грубыми инструментами - это просто дурной тон.
  • [SHARPEN 589 CORALS]
  • Держа на видном месте свои острые инструменты, вы садитесь и ведете переговоры с королем виноградников.Да, у лозы есть король. [ПРОДОЛЖИТЬ]
  • Вы начинаете переговоры. Это очень интенсивно. [ПЕРЕГОВОРЫ]
  • Ваши аргументы веские, и король виноградников должен уступить! Вы получите +30. [ВЕЛИКОЛЕПНО]
  • Вы и народ винограда пришли к соглашению. У вас есть свободный проход к большому дереву в конце дороги. Вы открыли Дерево. [<- ИДЕАЛЬНЫЙ]

(Эта часть истории открывается после Древа).

  • Вы снова подходите к воротам главного здания.Вы делаете шаг в сторону огромной зияющей дыры, оставленной ловушкой-лабиринтом. [НАКОНЕЦ]
  • Вы задаетесь вопросом, что делать с чашкой, чтобы открыть дверь. [ВЫСОКОЕ]
  • Вы торжествующе поднимаете чашу к небу, чтобы дверь ее хорошо видела. Из-за каменистой поверхности доносится глубокое урчание. [ЭТО РАБОТАЕТ]
  • Раздается громкий удар и хлопок, и каменная дверь открывается. [YAY]
  • Вы пытаетесь увидеть, что внутри, но вид мешает растительности. Эти растения действительно есть везде.Вы получаете +3. [<-Я ЗНАЮ]
  • Растительность, покрывающая коридор, ведущий к башне, является одной из самых растительных на сегодняшний день. Вам придется по-настоящему отточить края ваших инструментов, чтобы справиться с этим препятствием.
  • [SHARPEN 1480 CORALS]
  • Растительность быстро удаляется после заточки лезвий инструментов. [<-ЦЕНТР БАШНЯ].

У ворот вечности, 1890, Винсент Ван Гог

У ворот вечности - картина Винсента Ван Гога, написанная маслом в 1890 году в Сен-Реми-де-Прованс по ранней литографии.Картина была завершена в начале мая, когда он поправлялся от тяжелой болезни. рецидив его здоровья и примерно за два месяца до его смерти, общепринятый как самоубийство.

Литография была основана на карандашном рисунке Worn Out, одном из серии исследований пенсионера и ветерана войны Адриана Якоба Зайдерланда, выполненных им в 1882 году в местной богадельне в Гааге, и представляет собой переработку рисунка. и акварель, которую он сделал в прошлом году. Вдохновением для Worn Out послужило «Воскресенье Хуберта фон Херкомера в госпитале Челси», чрезвычайно популярная гравюра, изображающая упавшего замертво старого ветерана войны, который впоследствии стал знаменитая картина Королевской академии «Последний сбор», которую Ван Гог увидел в 1875 году, когда был в Англии.Ван Гог писал о своем рисунке:

Сегодня и вчера я нарисовал две фигуры старика, стоящего локтями на коленях и обхватившего голову руками. Один раз я сделал это с Schuitemaker и всегда сохранял рисунок, потому что в следующий раз я хотел сделать это лучше. Возможно Я также сделаю его литографию. Какое прекрасное зрелище делает старый рабочий в заплатанном костюме из бомбоубежища и с лысой головой. ”

Первая попытка Ван Гога создать литографию последовала всего два дня спустя.Он написал:

Мне кажется, что художник обязан попытаться воплотить идею в свою работу. Я пытался сказать это на этой гравюре - но я не могу сказать это так красиво, так ярко, как реальность, которой это лишь смутное отражение. в темном зеркале - мне кажется, что одно из самых убедительных доказательств существования «чего-то наверху», в которое верил Милле, а именно в существование Бога и вечности, - это неописуемо трогательное качество, которое может быть такое выражение лица старика, возможно, даже не подозревающего об этом, поскольку он так тихо сидит в углу своего очага.В то же время что-то драгоценное, что-то благородное, не предназначенное для червей. ... Это далеко не вся теология - просто факт, что у самого бедного дровосека, фермера или шахтера могут быть моменты эмоций и настроения, которые дают ему ощущение вечного дома, к которому он близок. ”

Позже, в качестве редкого выражения своих религиозных чувств, он специально написал об этой литографии и двух других рисунках, также созданных Зайдерландом, на котором изображен старик, читающий Библию и произносящий благодать (ниже) соответственно:

Мое намерение с этими двумя и с первым стариком одно и то же, а именно, чтобы выразить особое настроение Рождества и Нового года.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
