Откатные ворота своими руками — чертеж: изготовление и фурнитура

В закладки ↑

Забор по периметру своего дома с участком – это важный параметр уюта и безопасности. Ворота при этом являются неотъемлемой частью ограждения. Откатные конструкции раньше считались привилегией избранных, теперь же соорудить их самостоятельно не составит большого труда. Такое изделие будет удобно в эксплуатации и приподнимет авторитет хозяина в глазах соседей.

• Что такое откатные ворота? ↓
• Область применения ↓
• Составляющие механизма ↓
• Готовим чертеж ↓
• Немного о фурнитуре ↓
• Делаем откатные ворота самостоятельно ↓
• Материалы и инструменты ↓
• Изготовление и монтаж ↓
• Монтаж ↓
• Несколько советов ↓
• Достоинства и недостатки ↓
• Виды откатных конструкций ↓

Что такое откатные ворота?

Конструкция представляет собой движущийся механизм, для открывания которого не требуется дополнительное место. Створка будет ходить параллельно забору, сохраняя незаменимую свободную площадь двора.

Откатные ворота могут быть механическими или автоматизированными со всем необходимым современным набором электроники (фотоэлемент, радиоприемник и так далее).

Полотно может отодвигаться полностью либо разъезжаться в обе стороны. При этом материал для изготовления используется разный, все зависит от ваших предпочтений и толщины кошелька.

Область применения

Откатные ворота широко применяются на современных объектах. Это связано с удобством эксплуатации и практически отсутствующими ограничениями.

Подобная конструкция рекомендуется в первую очередь в случае необходимости обеспечить широкий проем для доступа на территорию, что характерно для производственных и коммерческих объектов.

Распашной аналог будет требовать наличие большой свободной площади для открытия. А в современных условиях каждый квадратный метр на вес золота.

Простота устройства и доступность материалов сделали изделие популярным и у частных домовладельцев. Если прибавить к этому эстетически привлекательный внешний вид и долговечность конструкции, то главный конкурент, распашные ворота, проигрывает по многим характеристикам.

Составляющие механизма

Набор составляющих не включает в себя ничего экстраординарного:

• Опорные столбы. Это может быть кирпичная кладка, швеллер, брус. Допускаются готовые бетонные столбы и трубы большого диаметра.
• Качественный и абсолютно ровный фундамент. Именно по нему будут двигаться ворота. Поэтому от качества основания будет зависеть простота дальнейшей эксплуатации.
• Каркас с внешней обшивкой или без нее (кованое изделие).
• Роликовые опоры. На них выпадет основная нагрузка.
• Специальные платы с роликами для защиты от бокового качания.
• Концевой ролик с уловителем. Хорошо отрегулированные ворота свободно открываются, поэтому в конце нужно предусмотреть стопорный механизм во избежание проблем.
• Электродвигатель с зубчатой рейкой (в случае автоматизирования процесса).

Готовим чертеж

Соорудить откатные ворота на глазок точно не получиться, необходим качественно выполненный чертеж и четкое его исполнение в процессе работы. Нанимать архитектора для этих целей вовсе не обязательно все можно сделать и самому.

Что же необходимо знать для чертежа?

1. Тип ворот. Конструктивно изделия отличаются, поэтому универсальной схемы для разных типов не существует:
   • Консольные. Необходимо помнить, что длина противовеса равна половине длины проема при треугольном исполнении и одной трети при прямоугольном. Например: при необходимой ширине ворот в 4 метра, каркас необходимо делать шестиметровый, что и отражается на чертеже.
   • Подвесные. Изображая схему нужно помнить, что направляющая каркаса будет прилегать к балке неплотно (все зависит от конструкции ролика), поэтому высота конструкции имеет определяющее значение. Если получится большой зазор до земли – плохо, но когда ворота будут выше необходимого – во сто крат хуже, придется много переделывать.
   • Рельсовые. Тут все проще. Главное, помнить правило – ширина полотна должна быть больше проема на 50 сантиметров. Таким образом, при взгляде на закрытый проем под углом не будет видна щель между воротами и столбами.
2. Используемые материалы. Консольная конструкция подразумевает бетонный армированный фундамент глубиной полтора метра со швеллером наверху под неподвижные ролики. Если ширина швеллера 200 мм, то заливка бетоном происходит вплотную к столбам, меньше – то от опоры нужно отступить так, чтобы расстояние от края швеллера до столбика было 20 сантиметров.
3. Каркас створки. При проектировании высоты необходимо отталкиваться от высоты забора, ворота должны быть немного ниже. Схема каркаса должна включать специальную направляющую балку, которая является основой будущих ворот.

Непосредственно примеры чертежей можно найти в достаточном количестве используя Гугл или Яндекс.

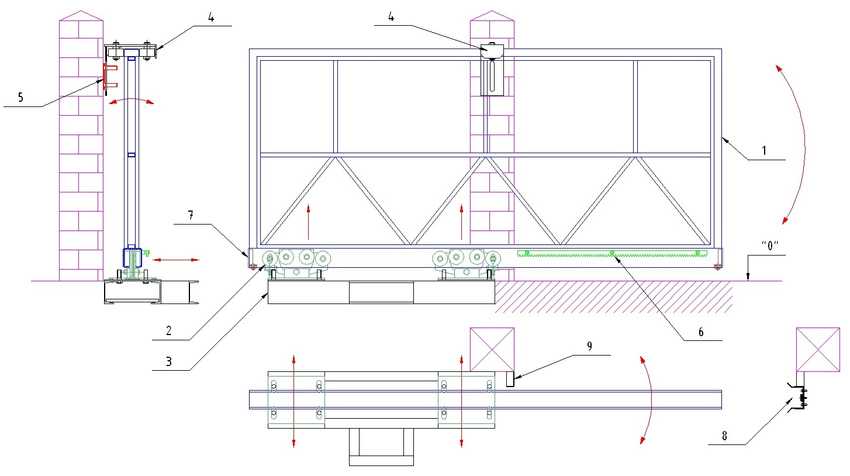

Чертеж откатных ворот

Немного о фурнитуре

Если каркас и фундамент можно сделать самостоятельно, то фурнитуру придется купить. Обычно предлагают комплект. На что же обратить внимание?

1. Направляющая балка. Должен быть профиль с шестью углами толщиной 3,5 миллиметра (вес конструкции 300 кг) и 5 мм при массе 800 килограмм. Визуально балка должна быть ровная. Лучше не поскупиться и выбрать европейское.
2. Ролики. Изготовление обязательно из металла с подшипниками крепостью 301 (при стандарте 201). Пластик и китайские подшипники из сырой стали начнут скрипеть через две недели, а рассыплются через год, два.
3. Роликовая система от покачивания. Непосредственно ролики лучше выбрать из резины, тогда следов на полотне оставаться не будет.
4. Концевой ролик и улавливатели. Особых требований к ним нет, главное чтобы были.

Делаем откатные ворота самостоятельно

Разберем, что нужно для монтажа и как правильно его сделать.

Монтаж откатных ворот

Материалы и инструменты

Чтобы не отвлекаться в процессе работы нужно подготовить набор инструментов:

• стандартный сварочный аппарат и пачка электродов;
• болгарка и 5 маленьких обрезных кругов;
• кисть и емкость для краски;
• лопата, топор, молоток, рулетка, уровень;
• бетономешалка или корыто.

Необходимо также запастись материалом:

• Профильная труба для каркаса по периметру 60×40×2 или 60×40×2,5. Внутренние перемычки можно делать из трубы 40×40×2 либо 40×40×2,5. Толщина металла зависит от размеров конструкции.
• Обшивка зависит от фантазии и материальных возможностей.
• Опорные столбы могут быть камня, швеллера, трубы.
• Комплект фурнитуры.
• Цемент, песок, щебень, арматура (14 или 16) и швеллер (верх фундамента) для консольного типа.
• Грунтовка и краска.

Изготовление и монтаж

• 1 этап. Фундамент. Из арматуры сваривается П-образная конструкция с перемычками посредине. Арматура укладывается в заранее вырытую яму. Выставляются столбы, происходит их заливка, и закладной для консоли. При этом верхний швеллер закладной должен получиться на одном уровне с поверхностью. Пространство под рельсом также нуждается в укреплении, но небольшой глубины. Обычно фундамент строится высотой от половины до полутора метров.
• 2 этап. Полотно. Металлические трубы или деревянный брус нарезаются по размеру и соединяются между собой сваркой или болтами. При изготовлении уровень должен стать обязательным инструментом, во избежание перекосов. Когда каркас готов, крепится направляющая балка, а затем облицовка.
• 3 этап. Покраска. Тщательно зачищенные и обезжиренные поверхности покрываются грунтовкой, а затем краской. Наносить слой защитного покрытия рекомендуется с обеих сторон ворот, а не только с лицевой. Краска подбирается для наружных работ, устойчивая к перепадам температур и зимним холодам.

Монтаж

• Разметка линии движения полотна. Проще всего выполняется с помощью натянутой нитки.
• Установка роликов. Их нужно располагать на максимальном удалении друг от друга. Первоначально роликовые опоры прихватываются сваркой и только после регулировки установленного полотна крепятся окончательно и надежно сварочным оборудованием.
• Установка полотна производится в закрытом положении.
• Монтируются концевые ролики и улавливатели (болтами из комплекта и сваркой для крепости).
• Ставятся на место удерживающие от бокового смещения ролики (крепятся «намертво» к столбам).
• Выполняется смазка всех движущихся элементов.

Несколько советов

• Фурнитура приобретается после чертежа. Тогда приходит понимание о массе конструкции и соответственно классе роликов.
• Исправная работа ворот во многом зависит от качества направляющей балки. Экономия на этом элементе приведет к скорой поломке даже при идеально выполненном монтаже.
• Противовес не может быть шириной треть проема при треугольном исполнении, недостаток веса превращает его в фикцию и ролики (даже самые качественные не прослужат гарантийный срок).
• При использовании электрического двигателя создайте для него укрытие (будка как для собаки, например). Так можно продлить срок его службы.

Преимущества:

• Тихий и плавный ход.
• Простое обслуживание в зимний период. Необходимость убирать снег из проема отсутствует.
• Длительный срок службы.
• Элементарный технический уход.

Недостатками являются:

• Обязательное бетонирование столбов и основы.
• Тщательный и своевременный уход за роликовой системой.
• Свободное место вдоль ограждения. Калитку нужно продумывать заранее так, чтобы она не перекрывалась полотном ворот.

Виды откатных конструкций

1. Консольный тип. Полотно перемещается по роликам, которые неподвижно опираются на фундамент. Ворота при этом постоянно находятся спереди или сзади проема и не касаются земли. В связи с необходимостью применять противовес, общая длина конструкции превышает ширину проема на 40–60%. Если длина ограждения не позволяет обеспечить достаточное место для отката изделия, можно использовать две створки, разъезжающееся в обе стороны, но это влечет за собой дополнительные затраты на фурнитуру и подготовку основания.
2. Рельсовый тип. По всей длине движения створки прокладывается рельс на который опирается ролик. Такое решение позволяет исключить противовес, уменьшив необходимое свободное место вдоль забора. Также этот тип применяется при перемещении створок в обе стороны, так как удорожание конструкции в этом случае становится минимальным. Недостатком является необходимость следить за рельсом, очищать его от грязи, листьев и снега.
3. Подвесное изделие. В этом случае предполагается наличие верхней балки, которая будет ограничивать высоту въезжающего автомобиля. При этом ширина конструкции такая же, как и предыдущего варианта. Преимущество – долговечность и отсутствие соприкосновения с землей, недостаток – высокая цена. Соорудить такую конструкцию из металла сегодня под силу далеко не всем.
