Работа ручным фрезером по дереву, примеры работы с фото

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Зачем нужен фрезерный станок?

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

  • Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
  • Просверлить сквозные и не сквозные отверстия.
  • Обработать торцы и кромки любой конфигурации.
  • Вырезать сложные по форме детали.
  • Осуществить нанесение рисунков или узоров на поверхность деталей.
  • Произвести копирование деталей, если необходимо.
Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

  • За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
  • За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны.  Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

  • Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
  • Шаблон крепко монтируется к столу или другой поверхности.
  • Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
  • Фреза устанавливается в рабочее положение и зажимается.
  • После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
  • Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

  • После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
  • Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.
Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Нанесение рисунка на фанеру.

Чтобы выфрезеровать криволинейную кромку, сначала используют фрезер без шаблона, осуществляя так называемую грубую обработку. После этого закрепляется шаблон, и заготовка обрабатывается окончательно. Если имеются места, где нужно много снимать материала фрезой, то эти места можно выпилить лобзиком.

Видео-уроки по работе c ручным фрезером

Когда нужно устанавливать двери, то приходится врезать петли. В основном, эти работы выполняются с помощью стамески и молотка, а вот как это сделать, воспользовавшись ручным фрезером – можно ознакомиться на этом видео.

Следующее видео рассчитано на тех, кто желает сделать фрезерный станок из остатков фанеры или ламината.

А это видео будет полезно всем, хотя оно на английском языке. Но это не главное, главное то, что можно визуально оценить мастерство тех, кто работает с ручным фрезером.

Загрузка…

stroyday.com

ручные работы со станком, виды и цена

Если вас интересует столярное дело, то вам необходимо разобраться в том, как работать ручным фрезерным станком, а также с материалами самого станка, и за какую цену вы готовы его купить. Фрез дает возможность создавать различные поделки, не прилагая к этому никаких усилий.

Но, перед тем как начать работать ручным фрезером, необходимо для начала познакомиться с особенностями использования и устройства инструмента, а также непосредственно с техникой работы. Научившись работать с фрезой по дереву, вы сможете украшать двери, мебель, и остальные деревянные предметы. А если есть желание, то можно даже запустить свой собственный бизнес, предварительно рассчитав все цены и затраты на дополнительные детали.

Что можно сделать с помощью ручного фрезерного станка по дереву

Фрезой по дереву можно делать работы разной сложности и различного характера. По большому счету, фрезер — это устройство, которое совершает множество вращений на высокой скорости, делая отверстия нужного размера и формы. Кроме того, к комплекту можно докупить несколько полезных деталей, которые помогут вам выполнять и другие работы.

С помощью этого инструмента можно делать фрезеровку пазов, канавок и четвертей. Создавая с помощью фрезера отверстия, являющиеся, чаще всего, элементом декора или частью сборной конструкции, причем, цена самостоятельно изготовленной детали будет дешевле, чем заказанная.

Прежде чем начать работы с фрезерным станком по дереву, необходимо рассмотреть все особенности каждого из существующих видов работ. И начнем мы с профилирования.

Фрезером по дереву можно профилировать карнизы, наличники, штапики, плинтуса и другие изделия. Не всегда и не во всех фрезерных наборах пристствуют нужные инструменты, впрочем, вы всегда можете купить подходящую фрезу отдельно или выбрать даже целый набор, цена одного инструмента в этом случае будет ниже. Эти работы производятся специальной кромкой, как правило, такая обработка применяется во время производства мебели, а также это великолепный способ украсить изделия из дерева.

Фрезером по дереву можно декорировать края различных сложных изделий, сделав поистине уникальные вещи, цена которых в продаже очень высока. У любого домашнего мастера должно быть своё представление о том, как будет выглядеть уже готовое изделие, потому на выходе часто получается настоящий шедевр. Начинающим за эту работу лучше взяться уже тогда, когда они наберутся уже хотя бы небольшого опыта. Профессионалы рекомендуют делать данную работу только с помощью шаблона, который всегда можно купить отдельно или выбрать среди тех, которые прилагаются в набору инструментов.

Фрезер по дереву дает возможность решать множество обычных бытовых задач, например, выполнить углубление в двери для установки замка. В промышленных условиях чаще всего используется специальные фрезерные станки по дереву, а для дома можно выбрать и простой ручной инструмент, при этом цена его будет гораздо дешевле.

Во время работы с фрезером вам будут необходимы разные приспособления и

инструменты. Их список будет изменяться с учетом того, какую именно работу вы будете выполнять. А от того, какого качества будут сами инструменты, во многом зависит цена.

Как правило, применяются следующие:

  • ДСП;
  • Электра лобзик;
  • Шурупы, железные пластины;
  • Электрическая дрель со сверлами;
  • Напильник;
  • Респиратор и спецодежда;
  • Шаблоны.

Как выбрать фрезу для станка

Во время обработки изделий по дереву применяются специальные фрезы. Подбирать их нужно с учетом вида предстоящей работы и цены. Не забывайте также про вид обрабатываемого материала. Каждый из них требует использование соответствующих фрез, а также свои особенности, чем выше качество тем выше цена, но также и долговечность рабочего материала.

Фрез — это часть конструкции фрезерного инструмента. Фрезер состоит из хвостовика и рабочей режущей кромки. Фрезы между собой могут, различается особенностями конструкции в форме режущей части, материала изготовления и размером.

Для обработки мягкого дерева подойдут фрезы из легкого материала. Если вам необходимо обрабатывать более твёрдую древесину, необходим твердый фрез.

Есть общепринятая классификация этого элемента конструкции. Фрезы делятся на несколько образцов:

  • Конусообразные. С их помощью можно делать обработку дерева разных пород под разными углами;
  • Профильные. Используются для декорирования разных изделий из дерева;
  • V -образные. Дают возможность делать отверстия в 45 градусов. Как правило, применяются для нанесения различного рода надписей на поверхности деревянных изделий;
  • Прямоугольная. Используется для обработки пазов;
  • Дисковые. При помощи этих изделий из дерева можно изготавливать горизонтальные пазы разной глубины и ширины;
  • Калевочные. Применяются для закругления края;
  • Гальтельные. Дают возможность создавать галтели на кромках деревянных изделий;
  • Фальцевые. Используются во время фрезеровки четвертей;
  • Ласточкино гнездо. Сделано специально для выполнения шиповых соединений открытого и скрытого вида.

Помимо этого, есть классификация фрез на безподшипниковые и подшипниковые. Ручной инструмент без подшипников при любых фрезах дает возможность обрабатывать материал в любом нужном месте.

Как установить фризу

Для начала фрезу нужно установить на нужную глубину. Это происходит в таком порядке:

  • Подберите фризу для создания необходимого отверстия в дереве;
  • Установить патрон в хвостовик так, чтоб погружение находилось не более 20 миллиметров;
  • Разверните патрон до щелчка и зафиксируйте ключом его гайку;
  • Для установки фрезера на нужную глубину применяйте специальное устройство, которое называется подвижный ограничитель заданной глубины;
  • Поставьте ручку точной настройки в положение между плюсом и минусом.

Перед тем, как начать обработку готового изделия, непременно проверьте, как глубоко фреза будет входить на уже готовом образце. Если вход будет не таким, как надо, то вы можете сами поставить необходимую глубину на станке с помощью предназначенной для этого специальной ручки.

Как работать с фрезерным станком по дереву

Самое важное это правильно поставить регулятор скорости вращения станка. Если это не выполнить, то заготовка может прийти в негодность. Еще большим риск порчи изделия становится во время работы с большим фрезом по диаметру.

Частоту оборотов выбирайте в соответствии с учетом характеристик материалов и особенности предстоящей работы. Чем правильней частота вращений фрезы относительно характеристик обрабатываемого дерева, тем более чистой и качественной будет работа.

Выбирая больший диаметр фреза, частоту вращения необходимо снижать. Например, фрезом размером 1 сантиметр можно работать на скорости приблизительно 20 000 оборотов в минуту, а фризой с сечением в 4 сантиметра нужно работать на скорости не более 10 000 оборотов в секунду. В комплектации с любым фрезом независимот от цены непременно идет инструкция. Удостоверьтесь в её наличии во время приобретения инструмента. В инструкции описаны все требования, которые нужно соблюдать для получения качественного результата.

При работе вы можете держать фрезерный станок руками либо зафиксировать его на столе. Небольшие изделия обрабатывать предпочтительней и удобней именно на столе. В этом случае работа будет наиболее качественной. Крепление фрезера на такого вида стол, происходит с помощью шпинделя сверху. Если нужно, вы также можете приобрести этот станок или собрать его руками, при этом цена его будет намного дешевле.

Фрезеровка дерева на столе требует таких правил:

  • На поверхности стола необходимо установить линейку под форму, которая будет в дальнейшем вырезаться. Если будет делаться полукруг, используются дугообразные направляющие. При создании линии эти направляющие обязаны также быть ровными;
  • Во время работы с деталями переменного профиля используйте узкие линейки с овальным торцом. Фиксируйте их перпендикулярно относительно обрабатываемой поверхности;
  • Во время работы с фрезером помните о том, что по обрабатываемому материалу фрезер необходимо передвигать только в обратном направление, относительно передвижения фрезы. Иначе, вы можете не удержать фрезеровочный станок и нанести себе травму.

Приспособление для работы с фрезерным станком

Даже простая прямая рейка может значительно упростить работу краев материала. За продолжительное время работы опытные мастера накопили много секретов, которые значительно расширяют возможности ручного фрезерного станка по дереву. От качества насадок тоже многое зависит, несмотря на то, что цена может быть чуть выше, эффект может быть намного лучше чем от более дешёвой.

В случае когда паз имеет точно такую же ширину, как и фрез, на концах направляющих необходимо установить специальные упоры, которые должны перекрывать подошвы фрезера.

Если ширина фрезы будет меньше, чем углубление либо паз, то необходимо прибавить еще одну удлиненную управляющую, чтобы вышла конструкция в форме рамки. Внутри данной рамки будут находиться все функции подошвы фрезера для дерева.

Для упрощения и ускорения пазов возьмите несколько различных по размеру брусьев и прикрепите их при помощи дверных петель. По размеру бруса скрепляются струбцинами к установленной заготовке. Самая маленькая доска обязана иметь ширину, которая соответствует расстоянию между краем подошвы и шпинделю. Сперва на заготовке отмечается середина паза, после, приспособление укладывается на край откидной половины, затем можно отставлять створку и делать дальнейшую работу фразировки дерева.

Делать фрезеровку окружности намного проще, если есть в наличии циркулярный круг для упора. Выполните в середине круга небольшое отверстие и установите в него острие до упора. В случае когда центр будет расположен за пределами изделия, можно просто-напросто наклеить слой бумаги на фрезер доски, и уже затем сделать необходимое полое пространство.

Плоская фреза с округлыми краями дает возможность без особых усилий выровнять поверхность на заготовке с ярко выраженной структурой на древесине. Например, изделия из клёна. Конструкция этого устройства включает в себя плоское основание и корыто с одинаковым по высоте сторонами, и плоское основание, его ширина в два раза больше ширины лотка. Фрезер крепится в центре этого основания, а изделия укладываются в эту решетку. Сам процесс похож на процедуру циклования, но делается гораздо быстрее и на более высокой скорости. Чтобы сделать легче выравнивание, выбирайте основание из оргстекла.

Прямые соединения ласточкин хвост и шипы делаются с использование специального шипорезного оборудования. В комплекте с этим устройством собственно находятся и фрезы. Применять какие-либо иные категорически запрещено.

Техника безопасности

В комплекте с любым устройством находится инструкция изготовителя. Здесь описываются все технические параметры и даются все советы по безопасности и использованию работы с фрезером. Нужно соблюдать ряд определённых правил, которые дают возможность минимизировать вероятность нанесения себе травм.

Если вы завершаете работу с фрезером убедитесь, что все приборы отключены от электропитания.

Важно! Во время работы с ручным фрезером будьте предельно сконцентрированы и сосредоточены. Выберете устойчивую позицию, дабы не утратить равновесие, и крепко держите фрезер в руках.

Сама деталь, которая обрабатывается, также, обязана быть надёжно и прочно зафиксирована. Нужно держать фрезер крепко. Во время касания фрезера с заготовкой может возникнуть очень сильный ответный удар. Если вы начнете держать инструмент не сильно крепко, то он, возможно, может вырваться из ваших рук и вас травмировать.

Подводя итог

Работая в подходящей спецодежде, проследите, чтоб не было свисающих частей материала, которые могут намотаться на фрезер. Непосредственно одежда не должна быть очень свободной, также, советуем надеть респиратор, чтобы защитить легкие дыхательные пути от вредной пыли. Именно так, нужно работать с ручным фрезером. Непременно запомните условия техники безопасности, которые выполняются в соответствии с требованиями инструкции! Оцените статью: Поделитесь с друзьями!

stanok.guru

Какие операции можно сделать с помощью ручной фрезерной машины

Автор Optimist На чтение 18 мин. Опубликовано

Фрезерование — обработка резанием металлов и неметаллических материалов, при которой режущий инструмент – фреза — имеет вращательное движение, а обрабатываемая заготовка — поступательное.

Применяется для обработки плоскостей, криволинейных поверхностей деталей, резьбовых поверхностей, зубьев зубчатых и червячных колес и т. д.

Осуществляется на фрезерных станках.

Такое определение дает Политехнический словарь (Москва, «Советская энциклопедия», 1989). Оно явно требует дополнения, ведь совершенно не упомянута возможность фрезерования ручным электроинструментом. Именно ей и посвящена наша статья.

Начнем с того, что ручные фрезеры бывают разные: кромочные, штанговые, бесштанговые и просто специализированные, например, для врезки дверных замков или ремонта оконных рам. Подробно остановимся на самых универсальных и, как следствие, самых популярных — штанговых.

Такой инструмент состоит из двух частей: верхней, куда входят мотор, рукоятки, цанговый зажим, фиксаторы вертикального положения, и нижней — со штангами, опорной подошвой и револьверным упором. Машины этой разновидности отличаются тем, что позволяют погружаться в обрабатываемый материал на требуемую (в пределах возможностей) глубину.

На примерах конкретных операций рассмотрим важные особенности конструкций современных устройств данного типа.

Готовимся к работе

Начнем с азов — подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ и алюминия применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (НМ).

В остальных случаях — ДСП, древесина твердых пород, композитные составы типа искусственный мрамор и тому подобное — использование НМ обязательно. Как уже упоминалось, одна из важных особенностей твердосплавных лезвий — точность: они оставляют более чистую поверхность.

В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов — очень ответственная процедура.

Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно правильно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной — падает производительность и ухудшается качество обработки.

Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике — ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом — фиксируют 2/3-3/4 от общей длины хвостовика.

Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6, 8 или 12 мм. Не отыскав оснастки нужного размера, печалиться не стоит — просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.

Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобится второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» — в таком случае даже перехватываться не придется.

Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя — стопор снабжен переключаемой (отворачивание/ заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3-3/4 длины хвостовика).

«Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не повторяя точных регулировок.

Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.

Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.

Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.

При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброванной шкале.

Глубина фрезерования

Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.

Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.

Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.

Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

Фрезерование

Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней — для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки.

Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, — слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое — к потере производительности.

Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.

Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют. Важно помнить, что двигаться по заготовке нужно в строго определенном направлении — материал навстречу вращающимся ножам.

Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.

Несколько слов о штанговом механизме подъема/опускания «головы». Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше.

Надеемся, что читатель уже понял, что главное во фрезере — регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство. Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое — система.

Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.

Фреза с опорным подшипником

Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т. д.

К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств — сделать кривое ровным не удастся.

Параллельный упор

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.

В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.

Далее при не­обходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.

Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

После окончания настройки механизм фиксируют.

Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.

Направляющая шина

Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак — он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).

В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине — стопор; остается только выбирать нужные позиции и засверливаться).

Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру.

Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опира­ется лишь часть платформы, выдвигают дополнительную «ножку».

Копировальное кольцо

В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.

Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.

Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.

Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.

Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.


Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.


Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).

После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.

Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.

Угловой упор

Получить точную (один в один) копию с оригинала реально, установив угловой упор со щупом (как и многие другие аксессуары, его докупают отдельно). В этом случае заготовку располагают не под, а над шаблоном. Для точной подгонки размеров может быть предусмотрена настройка положения щупа.

Кстати, если установить вместо кронштейна со щупом опорную плиту или регулируемый упор для работы в горизонтальном положении, получится инструмент для фрезерования кромочных накладок заподлицо.

Циркуль

Частный случай криволинейной резки — по радиусу. Отдельно докупаемая линейка-циркуль поможет выполнить ее без шаблонов, а значит, точнее и с меньшими усилиями.

Подошву фрезера жестко привинчивают к «циркулю»; радиус задают перемещением по направляющей «центра». Центрирующий штифт вставляют в просверленное в заготовке отверстие. Существуют конструкции, в которых «циркулем» служит боковой упор или дополнительное приспособление, устанавливаемое на штангах.

Недостаток подобной конструкции — не каждая фреза пройдет сквозь предусмотренное в подложке отверстие.

Пылеотсос

Об общих особенностях ручных фрезеров, пожалуй, все. Отметим только, что важное значение имеет система пылеудаления, ведь место «прописки» этого инструмента — мастерская. Стандартный вариант — кожух, закрепляемый снизу, под параллельным упором. Эффективность такого сборника средняя, как и другой разновидности — бокового «отбойника». Лучше, когда его ставят сверху, правда, лишь в том случае, если верхнее отверстие для фрезы не слишком велико.

Примеры использования

Что касается наиболее известной работы для фрезера — по кромке — здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических).

А что еще умеет фрезер?

Следующая группа типовых задач — врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

Достаточно дорогое, но оправдывающее свою цену приспособление — шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной сто­роны за счет небольшого бортика.

Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо.

При точной настройке несложно добиться «нулевого» зазора — после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

Несложно получить соединения и под прямой шип — потребуются другие шаблон и насадка.

В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной — перьевой — фрезой).

Важно понимать, что этот инструмент, за редким исключением, — вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей.

Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему.

Фрезы


Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.


Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).


Специальные фрезы, необходимые для изготовления переплета.


Специальные фрезы, необходимые для изготовления переплета.


Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.


Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.


Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Шипорезное приспособление


В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной.

Далее с каждой стороны шаблона парами зажимают сопрягаемые детали. Они должны быть чисто обработаны и плотно пригнаны.


На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон.


Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) — это позволит избежать сколов.

mastremont.ru

Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

  • Станина.
  • Стол.
  • Поддержка (суппорт).
  • Шпиндель.
  • Салазки для движения заготовок.
  • Панель, запускающая шпиндель.
  • Технология контроля управлением.
  • Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

  • Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
  • Бытовые. По функционалу подходят только для домашних мастерских.
  • Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

  • Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
  • Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
  • Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

  • Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
  • Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
  • Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

  • Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
  • Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

  • Столешница.
  • Параллельный упор.
  • Шпиндель.
  • Станина.
  • Салазка.
  • Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

  • Статичный. Это полноценная рабочая площадка.
  • Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
  • Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Рама станка

 Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

 На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

  • ламинированная плотная фанера толщиной 1 см;
  • плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

  • Опорная плита. Гасит волны упругости.
  • Плата привода для погашения вибраций.
  • Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
  • Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
  • Уловитель пыли.
Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Пылесборник

Он может иметь такую конфигурацию:

Элементы системы
  • Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
  • Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
  • Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
  • Пылесос.
Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

  • Создание каркаса.
  • Установка столешницы и навесных деталей.
  • Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
  • Станок располагается в рабочей позиции и подключается к сети.
  • Тестирование его работы.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

  • Простота применения.
  • Мало пыли от работы.

Минусы:

  • Слабое качество результата по причине невысоких оборотов (3000 в мин).
  • Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

  • На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
  • На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

  • Сосредотачивают всё внимание на том, как идет фреза.
  • Не двигают заготовку руками – применяют специальные механизмы.
  • Защита рук и глаз перчатками и очками.
  • Не пускают детей к станку.
  • Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

vseochpu.ru

Ручной фрезер по дереву: виды, применение, выбор инструмента



Ручной фрезер по дереву — устройство, которое должен иметь в арсенале любой мастер, занимающийся обработкой дерева.  В производстве применяют стационарные фрезерные станки. В небольшой мастерской или домашнем хозяйстве используют ручные фрезеры.

Что такое ручной фрезер по дереву

Это электроинструмент вращательного типа, рабочей частью которого является фреза, закреплённая в цанговом патроне. Положение относительно поверхности обеспечивается опорной платформой (подошвой) или направляющей конструкцией. Фрезер применяют для обработки и декорирования поверхностей, нарезки пазов, профилирования, изготовления различных деталей и прочих работ по дереву.

Как и любой другой электроинструмент ручные фрезеры можно разделить на две категории: профессиональный и бытовой. Разница будет заключаться в мощности, назначении, функционале и прочих технических показателях, свойственных каждой из категорий.

Ручной фрезер по дереву может быть универсальным и подходить для выполнения большого количества операций, начиная от сверления отверстий и заканчивая работой со сложным узором. Кроме того, существуют профессиональные модели, имеющие узкую специализацию. С их помощью можно выполнять определённый вид работ. Назначение может быть любым: от снятия лака с поверхности до нарезания пазов определённой конфигурации.

 Функционал инструмента

Основное назначение ручного фрезера по дереву — изготовление деталей для мебели, декоративных изделий и столярные работы. Используя доступный функционал и соответствующие расходники не составит труда выполнить следующие операции:

  • сверление отверстий любого диаметра и формы;
  • черновое выравнивание поверхностей и контуров деталей;
  • нарезка пазов, шлицов, шипов;
  • резка и подгонка соединений деталей;
  • изготовление посадочных пазов под фурнитуру;
  • профилирование прямой или фигурной кромки;
  • выполнение декоративной резьбы.

Конструкция универсального фрезеровального инструмента предусматривает использование различных насадок и направляющих приспособлений. Это значительно увеличивает функционал и точность обработки. Для этого используют специальные направляющие шины, упоры, копировальные кольца и шаблоны (кондукторы), циркуль-штанги и прочие приспособления.

Виды фрезеров и их особенности

Характер выполняемых работ и их объём определяет наличие того или иного вида фрезера. В мебельном производстве фрезерование является одним из основных процессов, для которого лучше подойдут узкоспециализированные модели. Для бытового использования или в небольшой мастерской выгоднее иметь универсальную модель, подходящую для выполнения основных операций. Штанговый (вертикальный или погружной), является самым распространённым и универсальным видом. Подходит для основных работ в домашних условиях, а также применяется на производстве. Кромочный (окантовочный), предназначен для нарезки пазов, канавок, снятия фаски. Подходит для аккуратной обработки ламинированных или шпонированных деталей. Используется в основном на производстве. Ламельный, предназначен исключительно для нарезки пазов. Присадочный (дюбельный), специализированный электроинструмент для сверления парных отверстий под шканты. Применяется в мебельном производстве.

Комплектующие и расходники для ручного фрезера по дереву

Главный расходник — фрезы. Каждая предназначена для выполнения определённых операций и подбирается с учётом размера и формы выемки или отверстия. Существуют следующие разновидности фрез:

  • пазовые: прямые, фасонные, «ласточкин хвост;
  • кромочные (повторяющие): прямые, калёвочные, конусные, фигурные, фальцевые;
  • фигирейные: (односторонние и двухсторонние): горизонтальные, вертикальные;
  • дисковые;
  • конусные;
  • комбинированные.

Рабочая часть фрезы может иметь диаметр от 2-х до 73-х мм. Диаметр хвостовика: 6 мм, 8 и 12 мм. В связи с этим неплохо иметь в арсенале сменные цанговые патроны.

Для сверления отверстий небольшого диаметра возможно использовать обычные свёрла по дереву. Хороший набор не помешает.





Особенности работы с инструментом

Универсальность и широкий функционал обуславливают некоторые особенности использования ручного фрезера. Они заключаются как в умении работать инструментом, так и в соблюдении определённых правил.

Необходимо выбирать фрезы, соответствующие виду предстоящей работы. Твёрдость материала (древесины) также влияет на выбор. Для мягкой древесины подходят фрезы с режущей частью из лёгкого материала, твёрдые породы дерева требуют применения твёрдых режущих частей.

Скорость вращения также имеет значение. Обработку фрезами большого диаметра выполняют на небольших скоростях и, соответственно, чем тоньше фреза, тем выше обороты.

Слово «ручной» не означает, что инструментом возможно работать только, удерживая его руками. Большинство моделей допускают крепление к рабочему столу. Обработку мелких деталей удобнее производить закрепив устройство.

Закрепив устройство шпинделем вверх и используя различные приспособления, как заводские, так и самодельные можно собрать универсальный станок.

Как правильно выбрать и на что ориентироваться

Для правильного выбора необходимо определиться с видом фрезера. Технические параметры влияют на производительность, точность и удобность использования. Мощность, для несложных операций в бытовых условиях будет достаточно от 400 до 750 Вт мощности. Если предполагается использовать инструмент в небольшой домашней мастерской, выбор следует остановить на моделях от 800 до 1250 Вт. И, наконец, для профессиональных работ подойдут устройства более мощные, потребляющие до 2000 Вт. Скорость вращения, от этого параметра зависит возможность работы с материалами различной твёрдости. Чем ниже обороты, тем мягче должен быть обрабатываемый материал. Количество оборотов в минуту может иметь диапазон от 7 до 30 тысяч. Подошва, устройства высокого качества имеют литую подошву. Она является основой, к которой крепятся направляющие детали, штанги и регулировочные узлы. Основание должно иметь защиту в виде пластиковой накладки, которая предотвращает повреждение обрабатываемых поверхностей. Штанговый механизм, он должен работать плавно и без усилий. От качества деталей механизма зависит производительность и точность обработки. Цанговый патрон, лёгкие модели рассчитаны на использование фрез малого и среднего размера с хвостовиком до 8 мм. Мощные и тяжёлые фрезеры могут работать с оснасткой больших диаметров, что подразумевает наличие толстых хвостовиков до 12 мм. Ход фрезы, глубина фрезерования моделей бытового назначения лежит в пределах 50 мм. У профессионального инструмента этот показатель может ровняться 70 – 80 мм.

Кроме основных характеристик также следует учитывать возможность регулировки скорости вращения. Регулировка бывает ступенчатой или плавной. У хорошего инструмента переключатель скорости располагается так, чтобы его нельзя было случайно задеть.

Не стоит гнаться за высокими показателями мощности. Чем мощнее инструмент, тем он тяжелее и выполнять тонкую работу будет сложно.

Важным показателем является наличие плавного пуска и стабильность оборотов двигателя под нагрузкой. Продолжительность непрерывной работы влияет на производительность.

Выбирая любой инструмент, в том числе ручной фрезер предпочтение следует отдавать известным производителям. При выборе не слишком дорогих моделей для бытовых нужд следует обратить внимание на таких производителей как Интерскол или Makita. Профессионалы обычно отдают предпочтение DeWalt, Bosch, Festool, Black&Decker.

prosto-instrumenty.ru

Фрезеровка по дереву: оборудование, инструмент, художественные приемы

Большие возможности для изготовления различных предметов в домашней мастерской представляет фрезеровка по дереву ручным инструментом. Фрезер компактный и простой в управлении. Инструмент различной формы и простые приспособления делают его универсальным при изготовлении деталей всевозможных конфигураций из дерева.

Чтобы научиться работать фрезером, следует освоить легкую модель и простые действия по обработке торцов и сверление отверстий. Затем перейти к более сложным операциям, самостоятельно изготавливать плинтуса, фигурные детали мебели и освоить художественное резание по дереву ручным фрезером, создавать сложные орнаменты и узоры.

Подготовка к работе

В создании красивых деревянных изделий большое значение имеет прохождение практических уроков работы ручным фрезером. Начинать следует с легких моделей и простых операций. Работать удобнее с инструментом погружного типа, имеющего колонны, направленные перпендикулярно подошве. По ним опускается корпус с двигателем и инструментом. На них значительно проще регулировать глубину резания и затрачивается меньше сил для управления инструментом.

Сначала следует изучить, как работает ручной фрезерный станок по дереву. В корпусе установлен двигатель. Вращавший момент передается шпинделю и непосредственно на закрепленный цангой инструмент. Опирается ручной фрезерный станок по дереву на подошву. В ней напротив шпинделя сделано окошко, через которое инструмент опускается в рабочую зону. Напротив оси фрезы имеется насечки. По ним оператор ориентируется при ручном режиме резания по разметке.

Фрезерование древесины производится за счет вращения фрезы, закрепленной цангой в шпинделе. Инструмент вручную ведется по линии разметки или применяются для создания красивой лини реза шаблоны и специальные приспособления.

Мастера отмечают широкие возможности фрезерного станка по дереву. Основные выполняемые им операции:

  • сверление отверстий;
  • выборка четвертей;
  • фрезерование пазов, шлицев;
  • создание шипов различной формы;
  • выравнивание боковых поверхностей;
  • подгонка посадочных мест;
  • профилирование кромки;
  • вырезание дисков различных размеров;
  • декоративная резьба по дереву.

Умельцы самостоятельно создают приспособления и увеличивают количество операций, выполняемых ручным фрезерным станком по дереву.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

  • вертикальный – верхнего типа;
  • ламельный;
  • кромочный.

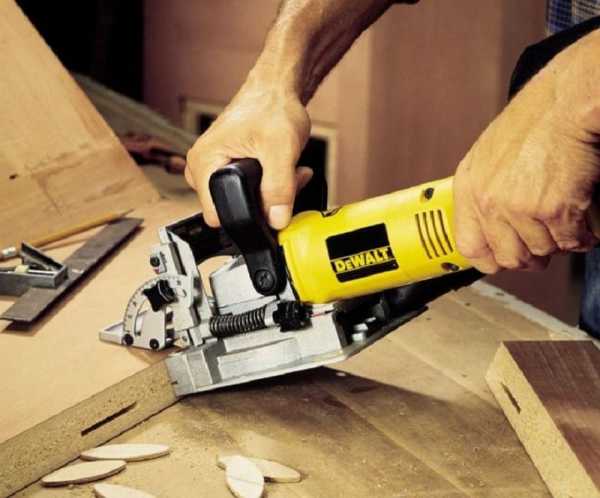

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Кромочный фрезер создан для придания красивого вида и сложной формы торцам доски. Возможна боковая обработка деталей сложной конфигурации, если применять шаблоны и фрезы с подшипником.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Выбор фрезы

В зависимости от вида обработки, применяются различные фрезы по дереву для ручного фрезера, выбор большой:

  • цилиндрические;
  • дисковые;
  • торцовые;
  • конические;
  • фальцевые;
  • галтельные;
  • калевочные;
  • профильные.

Цилиндрическими фрезами для обработки древесины создают пазы, выборки различных конфигураций. Они применяются для раскроя деталей, создания отверстий глухих и сквозных. С их помощью на сопрягаемых деталях делаются соединения типа шип-паз с точным соответствием размеров и конфигураций.

Паз ручным фрезером по дереву проще всего вырезать с помощью дисковой фрезы. Инструмент подбирают по ширине равный толщине шпонки. Пазы любой длины прорезаются за один проход. Расстояние до плоскости регулируется подошвой и упорами. На ламельном станке для обработки дерева угол наклона, расстояние от торца и по высоте выставляется с помощью упоров на подошве и автоматически, без разметки обеспечивается точное совпадение пазов под шпонку. Сборка сопрягаемых деталей производится без смещения и перекосов.

Специалисты, знающие, как работать с фрезой каждого типа и какие шаблоны изготовить, выполняют сложное соединение ласточкин хвост с помощью ручного оборудования.

Разбираясь, какими фрезами что возможно выполнить, обрабатывая дерево, следует обратить внимание на форму режущей кромки. У фальцевой она широкая и ровная. За один проход с малой подачей можно выбрать четверть. Дисковая способна сделать эту работу за 2 хода. Ее надо переставлять после первого реза под прямым углом. Но фальцевые фрезы по обработке древесины переводят все в стружку. После дисковой остаются квадратные рейки, пригодные для использования.

Галтельные, калевочные и профильные фрезы все относятся к фигурным. При резьбе по дереву фрезером своими руками торец приобретает форму, обратную конфигурации режущей кромки. Галтель выбирает четверть радиальной формы. Калевочная с режущей кромкой противоположной формы делает красивый радиус вместо угла.

Электрофрезы со сложной конфигурацией применяются для изготовления плинтусов и багетов, резной окантовки для корпусной мебели.

В домашней мастерской фрезы для начинающего столяра должны быть простыми по форме и малого диаметра. Они испытывают при обработке меньшее сопротивление дерева. Фрезером легче управлять. После освоения простых операций по прорезанию пазов и вырезанию ровных деталей, можно переходить к сложным приемам обработки дерева.

Принцип работы ручным фрезером

Чтобы научится работать фрезером по дереву, надо освоить выбор основных опций резания, и правильно выбирать параметры работы. Уроки фрезерования включают в себя:

  • характеристики древесины разных пород;
  • выбор типа оборудования в зависимости от объема работы;
  • правильный подбор инструмента;
  • настройка глубины резания за один проход;
  • регулировка оборотов.

Первые операции надо выполнять на малом фрезере. Он легкий, низкооборотистый. Его легко удержать в руках и направить по разметке. Для начинающих столяров учиться лучше на березе, осине, тополе. Древесина относительно мягкая, не смолистая. Обработка дерева происходит легко, ровно. Режимы реза вдоль и поперек волокна отличаются мало.

Выбор скорости вращения

Чистота обработки дерева во многом зависит от скорости вращения режущих кромок. Чем она больше, тем более гладкой будет поверхность. Новичкам не стоит начинать с больших оборотов и подачи станка. Фрезер требует наличия навыков. При работе приходится применять силу, чтобы удержать его и направить его куда следует.

Настройка ручного фрезера осуществляется регулирующими ручками на корпусе. Выбор делается исходя из материала, глубины реза и диаметра фрезы. Скорость вращения легких моделей от 7000 об/мин. Профессиональное ручное оборудование большой мощности способно достигнуть 24000 об/мин. Плавная регулировка производится круглой ручкой, установленной на корпусе в районе мотора. Минимальные обороты используются при гравировке и работе инструментом большого диаметра или фрезеровании на большую глубину. Легкие модели не выдерживают длительной эксплуатации на предельных оборотах.

Рез вдоль волокна получается чище, можно установить среднее значение количества оборотов. Поперечное резание скалывает края. Для него подойдут максимальные обороты. При этом следует уменьшить подачу – скорость перемещения фрезы. В таблице указана зависимость подачи от нагрузки – радиуса инструмента на средних оборотах.

Диаметр фрезы, ммСкорость резания, мм/сек
 4 — 10 5 — 7
12 — 20 3 — 6
22 — 40 1 — 3



При обработке сосны и березы подача выбирается по большему значению. Учитывая твердость дуба, бука, ореха, следует перемещать инструмент медленно.

Если есть возможность выбора, то следует приобретать оборудование с функцией плавного пуска. В противном случае надо включать двигатель вхолостую и затем плавно начинать работать.

Закрепление фрезы

В процессе работы постоянно возникает необходимость поменять фрезу. Делать это удобнее, если положить фрезер боком или поставить на верхнюю крышку.

  1. Включить блокировку шпинделя. Если на инструменте такой функции нет, выключить из розетки и зажать шпиндель ключом.
  2. Открутить гайку цанги.
  3. Вытащить инструмент.
  4. Вставить фрезу хвостовиком в цангу и затянуть гайку.
  5. При работе по копиру установить копировальную втулку.
  6. Включить и на малых оборотах проверить, чтобы не было биения.
  7. Перевернуть фрезер и отрегулировать высоту кромки фрезы.

Можно дальше продолжать работу. При замене инструмента надо проверять, подходит ли он по диаметру к отверстию в подошве инструмента.

Настройка глубины фрезерования

При вырезке пазов и других операциях, должна точно настраиваться глубина фрезерования. Для этого сбоку на корпусе имеется лифт – винт со шкалой делений. В профессиональных моделях их два, грубой и точной настройки. Это позволяет выставлять глубину резания с точностью до 0,01 мм.

Сначала фрезеровальный станок ставится на подошву и выставляется нулевое значение относительно поверхности детали. Затем лифтом выставляется нужная глубина резания.

Распространенные приемы

Погружной фрезер представляет собой универсальное оборудование, способное выполнять различные операции. При работе оборудованием применяют приемы:

  • выравнивание пласти;
  • выборка пазов;
  • фрезерование кромки;
  • работа по шаблону.

Чаще всего в домашних мастерских на предприятиях вырезаются пазы ручным фрезером. В зависимости от расположения и формы, используют цилиндрические и дисковые фрезы. Их диаметр и ширина соответствуют размеру шпонки. Для точного фрезерования по разметке применяют различные приспособления.

При изготовлении любых изделий из дерева необходима обработка кромки деталей: выравнивание и придание сложной фигурной формы. Фрезеровать кромку можно и присадочным фрезером. Инструмент идет вдоль торца, упираясь в шаблон подшипником или штангой. Он режет боковую поверхность в заданный размер и создает красивую кромку.

Самым распространенным приемом является работа ручным фрезером по шаблону. Копировальная втулка скользит по краю трафарета, не пуская инструмент за пределы его линии.

Приемы работы с шаблоном значительно упрощают выполнение:

  • шпоночные пазы;
  • фигурные вырезы;
  • раскрой деталей;
  • торцовку;
  • декоративные элементы.

Шаблон можно изготовить из любого материала, который легко режется: фанеры, оргстекла, пластика. Вырез в трафарете делается больше, он увеличен в каждую сторону на разницу между радиусами втулки и фрезы.

Что можно изготовить

Что можно сделать в домашних условиях ручным инструментом. Фрезер универсальный и способен помочь в изготовлении мебели и при строительстве дома. При массовом производстве применяется пооперационное изготовление на фрезерном станке узкой специализации. Ручной инструмент универсальный, легко переналаживается и заменяет целый конвейер станков.

Ручной фрезер используется при установке дверей. Используя шаблон, в полотне вырезаются пазы под замки, и делаются занижения устанавливать петли.

Мебель невозможно изготовить без пазов под шпонки или шипы на соответствующих деталях. Этой операции предшествует раскрой доски. Чтобы полочка и большой шкаф выглядели красиво, следует края обработать калевочной или фигурной фрезой.

У любителей мастерить дома популярны поделки из дерева в виде резной мебели, наличников, рамок. При строительстве и ремонте можно самостоятельно сделать филенку и  плинтуса. В последнее время популярными стали столы и подоконники из слэбов. Мастера изготавливают приспособления с направляющими вдоль стола. По ним ходит поперечная каретка. В результате маленьким ручным оборудованием выравниваются и шлифуются огромные по площади плоскости деревянных спилов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Фрезерный станок с ЧПУ по дереву: особенности работы

Фрезеровка – это механическая обработка древесины, в процессе которой фрезерный станок с ЧПУ по дереву, а если точнее, фреза (рабочий инструмент), двигаясь по 3 и более осям, срезает определенный слой материала с поверхности обрабатываемой заготовки, которая в свою очередь также может двигаться. В наше время инструмент фрезерных станков может передвигаться в 3 направлениях: вдоль обрабатываемой заготовки, поперек неё и вверх-вниз относительно рабочего стола, а на более продвинутых машинах имеется 4 и более осей, которые позволяют обрабатывать материал со всех сторон, не прибегая к его перестановке на столе.

В наше время инструмент фрезерных станков может передвигаться в 3 направлениях: вдоль обрабатываемой заготовки, поперек неё и вверх-вниз относительно рабочего стола, а на более продвинутых машинах имеется 4 и более осей, которые позволяют обрабатывать материал со всех сторон, не прибегая к его перестановке на столе.

Благодаря таким передвижениям, появляется возможность проводить обработку сложных форм и деталей с высокой точностью. В основном из дерева в настоящее время производятся различные предметы декора, фасады, филенки для мебели, лестницы, колонны, балясины, элементы интерьера, моделирования, а также сувенирная продукция.

Практически в любой сфере, в которой производится большое количество однотипных изделий применяются именно фрезерные станки по дереву с ЧПУ в силу значительного удешевления процесса, повышения качества и уменьшения времени, затрачиваемого на единицу продукции.

Достоинства

Главными преимуществами станка, контролируемого компьютерной программой, являются точность и скорость деревообработки, которые дают возможность производить обработку как плоских деталей (2d) так и объемных (3d), имеющих самые разнообразные по размеру и сложности элементы. Сам процесс полностью автоматизирован, что полностью исключает человеческий фактор из процесса фрезерования.

Также неоспоримым плюсом можно назвать визуализацию, которая позволяет увидеть готовое изделие на мониторе компьютера еще до начала фрезеровки. Благодаря этому можно быть полностью уверенным в том, что на выходе получится именно то изделие, которое вы видели на экране.

Стружкообразование и как с ним бороться

Фрезеровка дерева на ЧПУ проводится в несколько заходов. Первые несколько проходов являются черновыми, при которых инструмент срезает много материала, оставляя лишь очертания будущего изделия. Далее следует чистовой проход, в процессе которого изделие обретает готовый вид и необходимую чистоту поверхности. Чистовая обработка обычно проводится конусной или цилиндрической фрезой с мелкими зубами, вращающейся с высокой скоростью и с большим количеством проходов, расположенных один за одним.

В процессе работы фрезе нередко необходимо врезаться в материал на большую глубину. Чтобы фреза не забивалась стружкой и не перегревалась, нужно обеспечить ей нормальные режимы резания, для этого нужно учитывать твердость дерева, скорость погружения, и не врезаться на большую глубину за один раз. Лучше это делать за несколько подходов.

Так как в процессе обработки деревянной заготовки образуется очень много стружки, пыли и других отходов, необходимо установить на фрезер с ЧПУ по дереву устройство, которое будет убирать стружку прямо от места реза. Работает оно по принципу пылесоса и устанавливается на оси Z, как можно ближе к рабочему инструменту.

Благодаря системе улавливания пыли можно надолго продлить срок службы направляющих, ходовых винтов, подшипников, а также двигателей, которые тоже очень чувствительны к различного рода загрязнениям, как все станки с ЧПУ по дереву, так и не имеющие числового программного управления.

Фрезеровка древесины твердых пород

Твёрдыми породами дерева являются дуб, бук, ясень, тополь, акации и несколько других, которые в нашей стране практически не встречаются. Продукция, изготовленная из них, имеет ряд преимуществ, таких как: долговечность, высокая прочность, износостойкость (если речь идет о половых покрытиях), так же они имеют довольно красивый внешний вид даже без финишной отделки лакокрасочным слоем.

Обычно черновую обработку по дереву с ЧПУ проводят на высоких скоростях подачи для экономии времени. Но если превысить допустимую скорость для конкретного материала, на поверхности заготовки начинают появляться задиры и ворсистость, что не есть хорошо и может не убраться впоследствии чистовой обработки.

Обрабатывая древесину твердой породы, необходимо правильно располагать заготовку, учитывая направление волокон на ней, поскольку продольная и поперечная обработка значительно отличаются между собой. Особенно это отличие заметно при фрезеровании углублений и пазов.

Затраты на электроэнергию, амортизацию оборудования и оплату труда при фрезеровании твердых пород дерева значительно выше, чем при обработке мягкой древесины, что может повлечь за собой увеличение себестоимости конечного изделия.

Обработка мягких пород древесины

При обработке дерева мягких пород, необходимо помнить о некоторых тонкостях

  1. Сама программа, которая отвечает за обработку, усложняется в разы. В первую очередь это необходимо для точного отслеживания позиции режущего инструмента на протяжении всего процесса обработки. Скорость фрезеровки необходимо установить как можно меньшую для достижения наивысшего качества готовой поверхности. Это сопровождается большим недостатком по отношению к количеству выпускаемой продукции.
  2. Так как инструмент не может быть идеальным с точки зрения геометрии, он неизбежно имеет хоть и минимальный, но люфт, который исключает возможность получения ровных граней (как при ручной резьбе). Также фрезеровка мягкого дерева сопровождается появлением на поверхности мелкого ворса, который впоследствии очень сложно сошлифовать (такой функцией обычно не оборудованы фрезерные станки с ЧПУ), особенно в труднодоступных местах (таких, как резкие углубления). А если случайно задеть ворсинку и начать тянуть за нее, есть вероятность оторвать несколько волокон с древесины, из-за чего будет испорчено все изделие, и придется повторять длительный и трудоемкий деревообрабатывающий процесс заново.

Но, даже несмотря на эти трудности, качественная обработка сложных трехмерных деталей вполне возможна. В первую очередь необходимо уметь пользоваться такими компьютерными программами, как ArtCam. Благодаря им можно предварительно увидеть трудные места, которые появятся при обработке, проставить необходимый инструмент для каждого участка заготовки и рассчитать примерное время, затрачиваемое на полную обработку.

Но перед этим желательно освоить такие программы, как 3DMax, Rhinoceros, Google SketchUp и другие. В них гораздо проще создавать трехмерные модели, которые позже будут импортированы в тот же ArtCam, а потом и в фрезерный станок ЧПУ. Если необходимо повторить формы готового изделия, но возможности создать модель в программе нет, то можно воспользоваться 3d сканером, который сделает все за вас (видео по работе с ним можно найти на просторах интернета).

Чистовая обработка древесины

После грубой обработки производится замена фрезы агрегата на более мелкую (чаще всего коническую или шарообразную), которая сможет произвести чистовую фрезеровку с достижением необходимого качества готовой поверхности.

Скорость чистовой обработки очень низкая, из-за чего общая производительность значительно снижается. Также на время очень сильно влияет время, затрачиваемое на смену инструмента при чистовой обработке, так как обычно фрезеровка производится несколькими фрезами.

Себестоимость готового изделия так же вырастает в разы, поскольку она зависит чаще всего от времени работы ЧПУ фрезера по дереву и трудозатрат на разработку программы обработки.

Гравировка дерева

Гравировка – это фрезерование различных надписей, рисунков, узоров на деревянную или иную поверхность, поддающуюся обработке.

Гравировка надписей

В основном гравировка производится при помощи сферической фрезы высокого качества, которая должна быть надежно закреплена в фрезерный станок по дереву, (для уменьшения вибраций и повышения качества исходной поверхности) или же при помощи специальных граверов. Граверы бывают U и V типа. Граверы U типа предназначены для фрезеровки текста, а V типа – для фрезеровки специальных 3д изображений, которая производится V образной фрезой.

После чистовой обработки поверхность твердых пород дерева выходит гладкой, имеет приятный блеск и не нуждается в последующей обработке и полировке.

Как выбрать породу дерева для последующей обработки

От материала зависит многое, начиная от износа режущего инструмента, заканчивая качеством готового изделия. Рассмотрим подробнее, на что в первую очередь необходимо обратить внимание:

  1. Лучше всего из твердых пород древесины поддаются обработке бук и ясень. Если же использовать дуб, качество поверхности возрастет в разы, но главным минусом является то, что сухой дуб может неожиданно скалываться, испортив все изделие.
  2. Очень важна и влажность древесины, она должна быть как можно меньшей (не более 8 процентов). Если она будет высокой, то есть вероятность того, что в скором времени готовое изделие «поведет» и оно изменит свою форму.
  3. Желательно брать дерево первого и второго сорта, имеющего минимальное количество сучков, подпара и различных повреждений паразитами;
  4. Глубину реза необходимо подбирать индивидуально для каждого материала чтобы не допускать подгорания заготовки или появления сколов на ее поверхности.

vseochpu.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
