Мегаомметр сопротивлений. Новые цифровые мегаомметры для измерение больших сопротивлений
Мегаомметр — это измерительный прибор, используемый для измерения сопротивления изоляции электрической системы. В отличие от обычного омметра, данное устройство позволяет измерить относительно высокое напряжение в диапазоне 100, 500, 1000 или 2500 вольт. Основными элементами в конструкции мегомметра являются отклоняющая катушка, управляющая катушка и магниты.
Как устроен мегаомметр?
Современные приборы основаны на прочном влагозащищенном пластиковом корпусе. Управляющая и отклоняющая катушки расположены под прямым углом друг к другу и параллельно подключены к источнику питания. Они сохраняют свою полярность во время изменения, создавая крутящий момент в противоположном направлении. Магниты в составе мегаомметра создают магнитное поле, используемое для отклонения указателя.
Принцип работы электронного мегаомметра
Электрический мегаомметр измеряет сопротивление изоляции при вращении кривошипа.
Для тестирования диапазона до 440 В для оборудования достаточно 550 В постоянного тока. Катушка тока или отклоняющая катушка соединены последовательно и позволяют электрическому току течь через проверяемую цепь. Управляющая и отклоняющая катушки имеют резистор ограничения тока, соединенный с ними последовательно, чтобы защитить внешнюю цепь от повреждений, вызванных низким сопротивлением.
Электронный мегаомметр измеряет напряжение на основе электромагнитной индукции. Значение сопротивления на экране увеличивается с ростом напряжения во внешней цепи, а также уменьшается с увеличением тока. В то время как проверяемая электрическая цепь разомкнута, крутящий момент, вызванный катушкой напряжения, является максимальным, а указатель отклонения показывает бесконечность. Это означает, что в цепи нет короткого замыкания, а сопротивление в цепи находится на максимальном значении. В случае короткого замыкания указатель отклонения показывает «ноль».
Типы мегомметров
Существует два типа мегомметров:
- ручной тип;
- электронный (цифровой мегаомметр).
Мегаомметры с ручным управлением являются устаревшей версией оборудования, вместо них практически повсеместно используются новые мегаомметры с цифровым дисплеем. У ручных моделей аналоговый дисплей расположен на передней панели тестера. Ручной кривошип используется для генерации напряжения, которое поступает через электрическую систему.
Принцип измерения сопровтивлений
Электронный мегамметр является более современной разновидностью прибора. Цифровой дисплей показывает значение сопротивления изоляции в цифровом виде. У прибора есть два провода, которые используются для подключения к электрической системе. Переключатели используются для выбора диапазонов электрических параметров. Индикаторы служат для обозначения различных состояний электрических параметров. Сопротивление мегаомметром электронного типа отображается достаточно точно. Прибор может использоваться для работы в любых местах, в том числе в стесненных условиях.
В компании «ПроТестер» вы можете купить мегаомметры от проверенных производителей.
В наличии представлены измерительные приборы марки Benetech, которые отличаются широким функционалом, обладая цифровой и аналоговой шкалой, а также функцией таймера тестирования и расчёта PI / DAR.
Для заказа оформите заявку на сайте или свяжитесь с менеджером по телефону. Доставка осуществляется по всей территории Украины!
МЕГАОММЕТР — прибор для измерения большого сопротивления, главным образом сопротивления изоляции [1, 2]
МЕГАОММЕТР — прибор для измерения большого сопротивления, главным образом сопротивления изоляции [1, 2].
Ранее для обозначения такого прибора использовались термины меггер, мегомметр. Терминологическими стандартами эти термины отнесены к недопустимым.
Название прибора мегаомметр образовано из:
— частицы Мега, используемой для обозначения кратных единиц измерения;
— единицы обозначения сопротивления Ом;
— части
сложных слов – метр (от древне-греческого μετρεω — измеряю).
В практике настроечных работ используют переносные мегаомметры, применяемые как средство технологического оснащения для измерений в обесточенном объекте настройки (ОН) и стационарные мегаомметры, которыми измеряют сопротивление изоляции при наличии напряжения в сети. Стационарные мегаомметры одновременно являются и ОН.
Мегаомметры как средство технологического оснащения.
В связи с тем что переносные мегаомметры представляют собой универсальные средства измерения, для каждого ОН необходимо выбирать мегаомметры по пределу измерения и номинальному напряжению (общие правила см.
1).
Рис. 1 Нагрузочная характеристика мегаомметра |
Поэтому чем меньше измеряемое сопротивление изоляции, тем меньшее напряжение прикладывается к изоляции и тем менее вероятно выявление в ней дефектов.
Как правило, для ОН с номинальным напряжением до 42 В, от 42 до 100 В, от 100 до 380 В, от 380 до 1000 В применяют мегаомметры на номинальное напряжение соответственно. 100, 250, 500 и 1000 В.
Пределы измерения наиболее распространенных мегаомметров на пределе измерения:
— «МОм» — 100, 500, 1000 МОм;
— «кОм» — 100 и 200 кОм.
При измерении сопротивления изоляции с одинаковым
успехом можно применять как индукторные мегаомметры с ручным приводом, так и
безындукторные мегаомметры оснащенные статическим преобразователем напряжения.
Для определения абсорбции коэффициента целесообразнее использовать безындукторные мегаомметры, оснащенные реле времени, фиксирующими моменты отсчитывания пока
Сопротивление изоляции проводов соединительных при измерении сопротивления изоляции силовых трансформаторов должно быть не менее предела измерения мегаомметра, а для всех остальных изделий — не менее 100 МОм.
В противном случае поступают так, как сказано в ст. Сопротивление изоляции.
Перед измерением необходимо проверить мегаомметр, для чего переключатель пределов устанавливают в положение «МОм» и замыкают выводы прибора накоротко.
Вращая рукоятку индуктора мегаомметра (нажав кнопку «Вкл» у безындукторного мегаомметра), определяют совпадение стрелки с нулевой отметкой шкалы.
Затем размыкают выводы и повторяют действия. У исправного мегаомметра стрелка должна совпадать с отметкой шкалы ∞
На
пределе «кОм» стрелка мегаомметра должна устанавливаться в
противоположных точках шкалы, указанных выше для предела «МОм».
Перед присоединением соединительных проводов необходимо выполнить все технические и организационные мероприятия, в частности:
1. Отключить напряжение с ОН и принять меры, исключающие его подачу во время использования мегаомметра.
2. Снять заряд, накопившийся в ёмкости изоляции и помехозащитных конденсаторах путем наложения переносного заземления (о продолжительности наложения заземления см. Изоляция электрическая). Измерения должны производиться двумя специалистами.
Мегаомметр как объект настройки.
Чаще всего стационарные мегаомметры измеряют сопротивление изоляции по принципу наложения постоянного напряжения на напряжение сети.
Как правило, они состоят из следующих блоков:
— источника постоянного напряжения;
— показывающего измерительного прибора, включаемого оператором;
— блока
непрерывного контроля изоляции с переключателем уставок срабатывания.
Настройка стационарных мегаомметров состоит из следующих технологических операций и переходов:
— визуального контроля;
— проверки монтажа;
— контроля изоляции;
— проверки функционирования (ПФ) блока источника постоянного
напряжения;
контроля работоспособности измерительного прибора;
— ПФ блока непрерывного контроля изоляции.
Визуальный контроль мегаомметра помимо указанного в соответствующей статье, включает проверку целости пломб и наличия клейма поверителя, определение годности мегаомметра на данный момент с учетом того, что к началу HP может пройти не более половины срока до очередной поверки.
ПФ источника пост, напряжения производится одновременно с КР измерительного прибора.
КР
измерительного прибора осуществляют при замкнутом и разомкнутом входе
мегаомметра, аналогично описанному выше для переносных мегаомметров, а также
при подключении данной цепи не к выводу сети, а непосредственно на резистор с
известным сопротивлением, значение которого соответствует одному из
оцифрованных делений шкалы прибора.
Требования к совпадению стрелки с делениями шкалы те же, что и для переносных мегаомметров.
ПФ блока непрерывного контроля сопротивления изоляции состоит в подключении ко входу мегаомметра резистора с сопротивлением, равным номинальному значению уставки с учетом допуска.
При настройке стационарных мегаомметров, используемых в сетях постоянно-переменного тока, т. е. сетей, содержащих полупроводниковые приборы (диоды, транзисторы, тиристоры), следует учитывать возможность отклонения стрелки прибора за пределы крайних точек шкалы (0 или
Литература:
1. Захаров О.Г.Словарь-справочник по настройке судового электрооборудования. Л.: Судостроение, 1987, 216 с.
2. К вопросу об областях применения индукторных и безындукторных мегомметров//Алеева Л.М., Бабаев В.И., Иванов Е.А. и др.// Судовая электротехника и связь, 1972, вып. 54 С. 3
3.
Контроль и измерение
сопротивления изоляции и ёмкости судовых электрических сетей//Карпиловский
Л.Н., Лебедев В.С. и др. Л.: 1979
4. Минин Г.П. Мегаомметр. М.: Энергия, 1966
52. Словарь-справочник судового электромонтажника. Л.: Судостроение, 1990, 392 с.
Что такое мегомметр? – Freedom Отопление и воздух
Перейти к содержимомуКруглосуточная аварийная служба
Предыдущий Следующий
Что такое мегомметр?
Что означает, что техник отключил мой компрессор? Что такое мегомметр?Меггинг — это хорошо
Прежде всего, вы должны понимать, что меггинг или использование мегомметра — это необходимый шаг для определения правильности работы компрессора вашего кондиционера. Мегаомметр (мегомметр) — это тип омметра, используемый для измерения электрического сопротивления изоляторов. Изоляцию обмоток компрессора необходимо периодически проверять, чтобы определить, проходит ли электричество через изоляцию, окружающую обмотки.
Три вида электрического тока
Когда техник измеряет ток, в данном случае он определяет ток заряда емкости. Это тип тока, который начинается с высокого напряжения и падает после того, как изоляция заряжается до полного напряжения. Во-вторых, необходимо определить и измерить ток поглощения. Этот ток возникает из-за накопления влаги или наличия загрязняющих веществ в изоляции. Уровни масла, утечка через клеммные колодки и электрические предохранители или загрязненный хладагент также могут вызвать накопление тока. В-третьих, мегомметр измерит ток проводимости или утечки в изоляции.
Два вида методов
Целью измерения тока является определение исправности компрессора. Коэффициент диэлектрической абсорбции определяется техническим специалистом. Это довольно сложный математический расчет, требующий специальных знаний и навыков. Снимаются 60-секундные показания каждого терминала компрессора относительно земли, а мегаомы снимаются с 30-секундными интервалами.
Между каждым чтением вывод на землю шунтируется перемычкой. Затем 60-секундные показания делятся на 30-секундные показания. Это дает расчет, известный как DAR. Коэффициент поглощения от 1,0 до 1,35 является сомнительным диапазоном, указывающим на загрязнение системы. Показание от 1,4 до 1,6 является хорошим показателем.
Индекс поляризации
Также используется индекс поляризации, для которого требуется, чтобы технический специалист «меггил» устройство в течение 10 минут. Общий вывод на компрессоре используется для снятия показаний с помощью мегаомметра. Через 1 минуту снимают показания. По истечении 10 минут проводится еще одно измерение. 10-минутное показание делится на 1-минутное показание и определяется индекс поляризации. Если показание меньше 1,0, компрессор необходимо заменить. Между 1,0 и 2,0 состояние компрессора сомнительно, и необходимо соблюдать процедуры технического обслуживания. Устройство необходимо снова протестировать в течение 48 часов, чтобы определить его состояние и пригодность к использованию.
От 2,0 до 4,0 указывает на хорошую работу компрессора.
ОБ АВТОРЕ
Дон Джонсон – президент организации Freedom Heating and Cooling в Бирмингеме, штат Алабама, которая предлагает владельцам домов следующие инструменты: Кондиционер или печь», ресурс, который поможет домовладельцам сэкономить на проблемах с HVAC «Руководство для домовладельца по найму компании по отоплению и кондиционированию воздуха », краткое руководство о том, как гарантировать, что вы никогда не пострадаете, наняв неподходящего подрядчика. .«Полное руководство для владельцев дома по проектированию системы ОВК» , 59-страничная электронная книга, описывающая 9 шагов к построению полной системы домашнего комфорта. Свяжитесь с ним по телефону 205-444-4444 или свяжитесь через Facebook или Google +
Наслаждайтесь беззаботным обслуживанием от доверенных местных специалистов
Чтобы получить честное и надежное обслуживание, обращайтесь к дружелюбным специалистам Freedom Heating & Cooling!
Ссылка для загрузки страницыПерейти к началу
Что такое мегомметр?
`;
Промышленность
Факт проверен
Пол Скотт

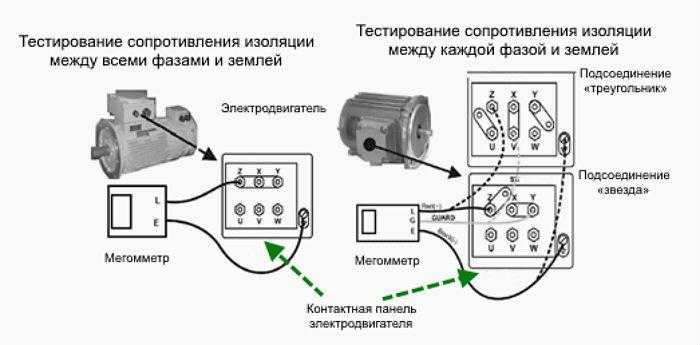

Мегаомметр, или, как его чаще называют, мегомметр, представляет собой электрический испытательный прибор, предназначенный для измерения чрезвычайно высоких сопротивлений путем создания напряжения постоянного тока в диапазоне от 300 до 15 000 вольт. Мегаомметр производит заряд постоянного тока высоким напряжением и малым током, что позволяет измерять сопротивление, обычно встречающееся при испытаниях обмотки электродвигателя или изоляции кабеля. Мегаомметры производят это высокое напряжение с помощью внутренней схемы с питанием от батареи или генератора с ручным управлением.
Проверка электрического оборудования, механизмов или установок на сопротивление обмотки, заземления или изоляции с помощью обычного омметра может быть неточной из-за чрезвычайно высоких сопротивлений, характерных для этих приложений.
Сопротивления в этих случаях могут варьироваться от нескольких мегаом до нескольких миллионов мегаом и требуют испытательного напряжения, намного более высокого, чем то, которое используется в меньших омметрах. Мегаомметр использует постоянное напряжение в диапазоне от 300 до 15 000 вольт для точного измерения этих очень высоких значений сопротивления. Эти напряжения подаются при очень низких номинальных токах и, как правило, не опасны для пользователя мегаомметра.
Существует два основных типа мегомметров: вариант с питанием от батареи и тип, в котором используется ручная рукоятка или генератор с приводом от двигателя.
Оба варианта мегомметра способны проводить точные измерения сопротивления изоляции установок и оборудования с сопротивлением в несколько тераом (1 000 000 МОм). Мегаомметры с батарейным питанием используют специальную внутреннюю схему для преобразования низкого напряжения батареи в более высокое тестовое напряжение. Эти инструменты, как правило, меньше и легче, чем версии с генератором, и предлагают преимущества одной кнопки, управления одной рукой и выбора нескольких рабочих напряжений. Недостатком мегаомметров с батарейным питанием является короткий срок службы батареи и то, что они обычно производят не более 5000 вольт.
полагаются на небольшой внутренний генератор для получения требуемых высоких испытательных напряжений.
Эти генераторы обычно управляются вручную с помощью внешней рукоятки, но могут быть оснащены внутренним приводом двигателя. Эти приборы могут производить напряжения в диапазоне от 300 до 15 000 вольт и не требуют замены батареи. Одной из вредных характеристик использования этого типа инструмента является то, что для операции требуются две руки, что требует использования проводов с зажимом или помощи второго человека. Кроме того, они, как правило, более громоздкие и обеспечивают одно испытательное напряжение.
При тестировании электрического оборудования всегда следует помнить о высоком напряжении, создаваемом этими приборами.
