Двойная обвязка, обвязка дома из бруса, фото, цены.
Что такое обвязка?
Обвязка это первый обвязочный венец из бруса, которой укладывает на все опоры фундамента, соединяя их, создавая цельную конструкцию.
Обвязка служит основой для укладки на него чистового венца, например из профилированного бруса.
Двойная обвязка, это два обвязочных венца, лаги запиливают не в первый венец обвязки,а во второй.

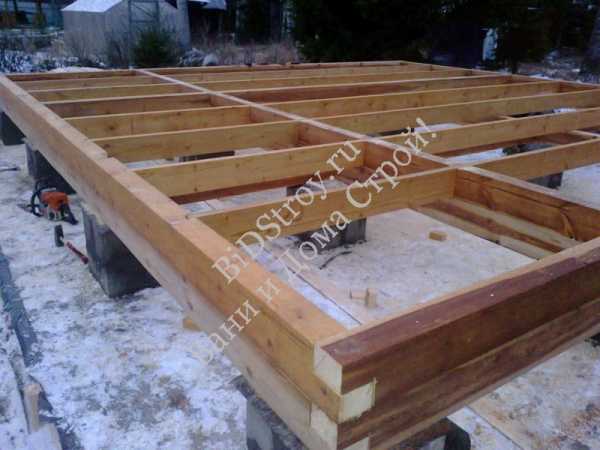

Фото двойной обвязки
Преимущества двойной обвязки
Увеличение высоты расстояния между основание пола( черновыми полами) и земли, это нужно в некоторых случаях, когда нужно поднять дом, из за перепада грунта, его влажности, устройства погреба и пр.
Двойной обвязочный венец делает конструкцию более
На столбчатом фундаменте в базовой комплектации применяют один венец обвязки, за дополнительную плату по желанию заказчика добавляют и второй.
Между обвязкой и фундаментом(любым) нужно проложить гидроизоляционный материал, например рубероид в 1-2 слоя.
Цены на двойную обвязку (дополнительно к комплектации)| Двойная обвязка (доп. венец) дом 6х6м. | 1 венец | 8.000 |
| Двойная обвязка (доп. венец) дом 6х9м. | 1 венец | 10.000 |
| Двойная обвязка (доп. венец) дом 9х9м. | 1 венец | 12.000 |

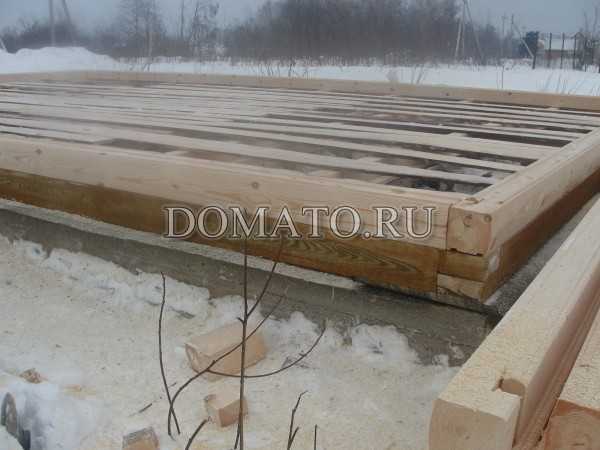

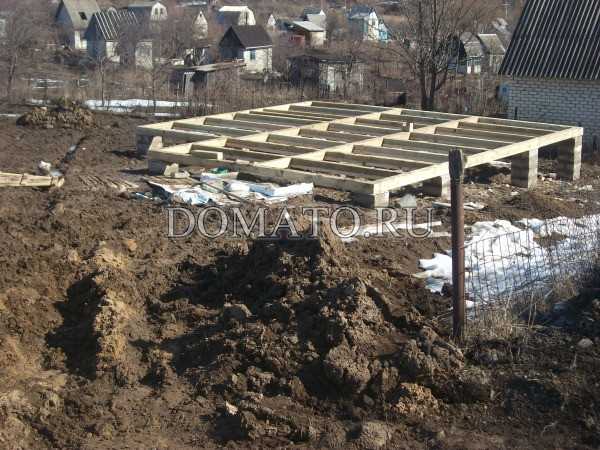

В заключении ещё фото обвязочных венцов на этапе сборки срубов
Обвязка это основание дома, она должна устанавливаться по уровню и диагоналям, от того, как она уложена будет зависить и качество сруба
Двойная обвязка
Одинарная обвязка это начальный (первый) обвязочный венец из бруса, который укладывает на все виды и опоры фундамента, соединяя их, создавая цельную конструкцию. А двойная обвязка, это два обвязочных венца, лаги запиливают не в первый венец обвязки, а во второй.
Так как в верхней обвязке делаются пропилы под лаги, а нижняя действует опорой, при этом улучшается качество строения. Углы обвязки запиливаются в полдерева. Лучше всего, даже бюджетные варианты возводить с двойной обвязкой. Она повышает прочность и надежность постройки, улучшает качество строения. Единственное, что двойная обвязка обойдется чуть дороже, но стоит ли экономить на этом?!
Двойная обвязка дает более жесткое основание, а это важно при строительстве тяжелых и больших сооружений. Кроме устойчивости и прочности самого дома, в дальнейшем двойная обвязка облегчит переборку пола, позволит легко заменить поврежденные лаги и обновить их. При одинарной обвязке это тоже возможно, но осуществить сложнее, поскольку половые лаги врезаются в само основание постройки. Более того, двойной обвязочный венец обеспечит отличную теплоизоляцию.
В стандартной комплектации на все типы фундамента используется одинарная обвязка, но для свайно-винтового и опорно-столбчатого лучше всего подойдет двойная обвязка. Для ленточного фундамента можно использовать и одинарную обвязку, но как говорилось выше, лучше на этом не экономить и использовать двойную обвязку для всех фундаментов. Между фундаментом (любым) и обвязкой необходимо обязательно прокладывать гидроизоляционный материал в 1-2 слоя. При использовании профилированного бруса шириной и высотой в 100*150 мм, обвязочный брус используется 100*150 мм, при использовании профилированного бруса 150*150 мм, обвязочный брус используется 150*150 мм. Еще можно использовать обвязочный брус большим размером, нежели профилированный, например, используется профилированный брус в ширину и высоту 100*150 мм, а обвязочный можно взять 150*150 мм. Для обвязки используется обрезной нестроганый брус. В редких случаях заказывают обрезной строганый брус для привлекательного внешнего вида строения.
Проекты, где применяется двойная обвязка
bidstroy.ru
Обвязка дома из бруса: верхняя и нижняя
Один из наиболее важных элементов дома из бруса – обвязка. Это первый венец дома, который укладывается на фундамент, или последний деревянный элемент, который связывает стены здания. Именно обвязка определяет, насколько качественным получится возведенное строение, не будет ли перекосов стен. Поэтому к её монтажу нужно подойти ответственно. Особенное внимание нужно уделять созданию нижней обвязки. Требуется проверить, ровно ли уложен брус, не находятся ли он под наклоном. Чтобы такого не произошло, при его монтаже используются строительный уровень, который позволяет провести его монтаж без погрешностей.
Виды обвязки дома из бруса
Нижняя обвязка
Нижняя обвязка может быть одинарной и двойной. При укладке одинарной обвязки монтируется один обвязочный венец, при двойной – два. Последний вариант предпочтительнее, так как происходит увеличение расстояния между землёй и черновым полом дома. Это позволяет сделать дом более тёплым, минимизировать воздействие на его стены сырости и влажности. Также тип обвязки выбирается в зависимости от вида фундамента, на котором стоит здание. Более надёжным считается ленточный фундамент, поэтому, если он выбирается для строительства дома, то можно укладывать только один венец. При винтовом основании здания рекомендуется монтировать двойную обвязку.
Укладывается нижняя обвязка не на сам фундамент. Между первым венцом и основанием здания прокладывается слой гидроизоляции, она позволяет защитить брус от соприкасания с фундаментом. Также она может служить дополнительным материалом для выравнивания поверхности фундамента. Защиту брусьев нижней обвязки обеспечивает не только гидроизоляционный слой, но и антисептики. Они им пропитываются ещё на стадии производства или на стройплощадке, если это не было сделано заблаговременно.
Для создания нижней обвязки используется брус сечением 150х150 мм. Элементы такой ширины выбирают для того, чтобы обеспечить надёжность строению. Важен и материал, из которого будут изготовлены брусья для первого венца. Из-за того, что они станут находиться рядом с землей, на них будет попадать роса, снег. Нужно, чтобы для их изготовления использовалась стойкая к влаге древесина. Поэтому идеальный вариант для брусьев нижней обвязки – лиственница. Она хорошо переносит сырость, которая не оказывает на неё разрушительного воздействия. Но лиственница – дорогая древесина, не все могут позволить приобретать строительные материалы из неё. Поэтому брусья из неё можно заменить на брус, произведенный из ели или сосны.
Верхняя обвязка
Верхняя обвязка связывает наружные и стены дома из бруса и обеспечивает равномерную нагрузку на них. Кроме того, она повышает прочность каркаса деревянного дома. Для создания верхней обвязки используются прочные доски, толщина которых должна быть не менее 50 мм, их ширина должна совпадать с шириной бруса, из которого выполнены стены здания.
При создании верхней обвязки нужно обязательно предусмотреть герметизацию стыков её элементов. В противном случае в них станет попадать влага, что приведет к снижению срока эксплуатации строения. Обычно для этих целей используется джут, который обладает не только хорошими гидроизоляционными свойствами, но и не пропускает ветер.
Некоторые строители считают, что верхнюю обвязку делать в доме из бруса необязательно, так как он получается прочным и без неё. Но всё же не стоит отказываться от её монтажа. Её стоимость удорожает стоимость возведения здания незначительно. Зато такая обвязка существенно увеличивает прочность строения.
Также рекомендуем прочитать другие наши статьи
www.postroeczka.ru
Обвязка дома из бруса: требования и преимущества
Надежность и прочность дома из бруса во многом зависит от правильного устройства всех его конструкций, их грамотного расположения по отношению друг к другу. Подземная и надземная части здания должны представлять собой единую систему, которая бы функционировала согласованно. В противном случае может произойти смещение столбчатого или свайного фундамента или отдельных брусьев, и здание разрушится со временем. Чтобы этого не допустить, используют обвязку фундамента.
Что такое обвязка?
Это первый нижний венец, который специальным способом укладывается на сваи или опоры фундамента, соединяет их и создает единую конструкцию. Правильно выполненная обвязка предотвращает смещение фундаментных опор, равномерно распределяет нагрузку на грунт и максимально устраняет просадки и деформации. Она выполняется в один или два ряда и служит основой, на которую укладываются последующие венцы сруба. При этом в обвязочный венец запиливают лаги, следовательно, он выполняет роль несущей конструкции.
Требования к обвязке дома из бруса
При возведении деревянного дома обвязка может производиться различным способом:
- Самим брусом, если его размеры составляют 120х120 или 150х150 мм.
- Пакетом досок, склеенных или сбитых и поставленных на ребро. При этом используются одинаково ровные пиломатериалы стандартного размера.
- Металлопрофилем. Однако это достаточно дорогой и не всегда надежный способ обвязки.
В качестве обвязки желательно использовать пиломатериалы из хвойных пород дерева (сосну, лиственницу), поскольку они изготавливаются из длинных и прямых стволов и обладают необходимой прочностью и длительной эксплуатацией.
Нижняя обвязка также требует:
- Использования только качественной древесины с допустимым показателем естественной влажности, не имеющей сучков, гнили, других дефектов.
- Дополнительной обработки материала антисептиками и различными огнезащитными составами.
- Выполнения правильного крепления обвязочных элементов в местах стыковки с помощью гвоздей, анкеров или болтов.
- Устройства надежной гидроизоляции между фундаментом и брусом.
Технология укладки обвязочного венца
Монтаж обвязки выполняется поэтапно. Сначала проверяется уровень фундамента, который наращивают или срезают при необходимости. В местах, где основание дома стыкуется с обвязкой, для прочности вбирают анкеры.
Затем на верхнюю часть свай или столбов наносится гидроизоляционный слой. Это может быть гидроизол, рубероид или другой вид рулонного материала, уложенный в два слоя. Для лучшего крепления полотна гидроизоляции используется битумная мастика. После чего подготовленному таким образом основанию дома следует постоять 6—7 дней и только потом начинают выполнять работы по обвязке.
Дальше на фундамент укладывают обвязочные балки. Желательно класть брус на ребро, поскольку он ложится более плотно и сохраняет в доме тепло. Незадолго до укладки материал 2—3 раза обрабатывают различными антисептическими составами, защищающими его от вредителей, гнили и грибка.
Этап укладки начинается с оформления углов, местоположение которых намечают гвоздями. После того, как выполнится корректировка их центров, начинается непосредственная работа по укладке обвязки. При этом смежные брусья соединяются одним из способов:
- В полдерева. В данном случае в стыкуемых венцах делаются симметрично расположенные вырезы, глубина которых не превышает половину толщины бруса.
- В «лапу». Выемки вырезаются так, чтобы при соединении обвязочных деталей не образовывались пустоты.
Более крепкой и надежной является двойная обвязка здания. При ее применении не делают запилов для балок и лаг, поэтому дом получается более прочным и теплым.
Другие статьи
sk-vibor.ru
особенности столбчатого и винтового фундамента (инструкция, фото и видео)
Надежность и качество любого фундамента зависит в первую очередь от точного соблюдения технологии на каждом этапе его выполнения. И обвязка столбчатого фундамента брусом не является исключением.
Далее мы рассмотрим, как правильно выполнить этот ответственный и очень важный этап строительства фундамента.
Обвязка винтового фундамента брусомс одним венцом
Общие сведения
Винтовая свая
Винтовой сваей называется тип свай, которые погружаются в грунт путем завинчивания. Как правило – это металлическая труба, к основанию которой приварены лопасти. Эти лопасти служат не только для погружения конструкции в грунт, но и для равномерного распределения массы по большей площади грунта.
Винтовая свая в грунте
Что такое обвязка

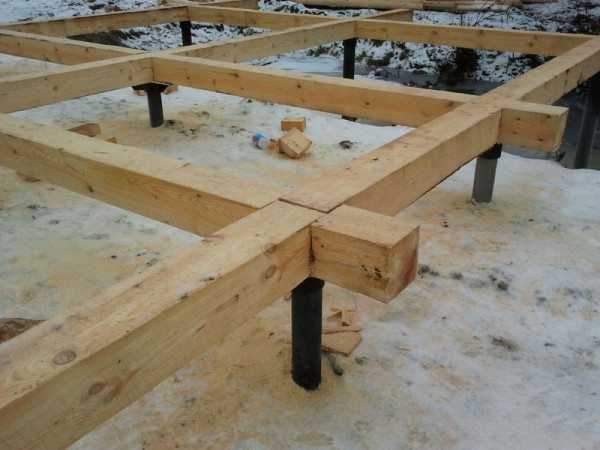

После монтажа винтовых опор, они скрепляются балками, в результате получается одна жесткая конструкция, которая называется обвязкой или ростверком.
Обвязка дома, по сути, является перекрытием между самим строением и фундаментом. Эта конструкция равномерно распределяет вес дома из бруса на все опоры. Кроме того, ростверк первый принимает на себя негативные воздействия окружающей среды. Поэтому он должен быть крепким, надежным и защищенным от влаги.

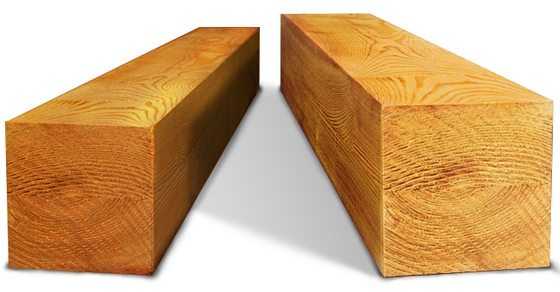

Брус
Брусом называется материал, выполненный путем обрезки ствола дерева с четырех сторон. По всей длине он имеет одинаковое сечение. В настоящее время брус является наиболее популярным материалом для обвязки фундамента. Особенно часто его применяют при строительстве срубов,бань и других деревянных домов.
Брус
Чаще всего используется нижняя обвязка из бруса хвойных пород, так как они обладают некоторыми преимуществами перед лиственными:
- Более высокий срок эксплуатации и долговечность;
- Высокая прочность;
- Пониженная влагопроницаемость;
- Цена, как правило, ниже, чем на лиственные породы.
Обратите внимание!
Брус для обвязки должен иметь сечение не менее 150х150 мм.
При покупке материала необходимо проследить, чтобы на нем не было даже малейших трещин, иначе пострадает качество сборки.
Прежде чем делать ростверк, необходимо обработать материал:
- Антисептиком –для предотвращения загнивания и развития грибка; (см. подробнее статью Обработка бруса от гниения – залог длительной эксплуатации постройки)
- Антипиреном, что позволит повысить огнестойкость и предотвратит возгорание. Особенно эта обработка актуальна для соснового материала, так как данная древесина в своем составе имеет большое количество горючих смол.
Совет!
При расчете количества материала, желательно прибавить 10-15 процентов, так как в процессе работы его может не хватить.

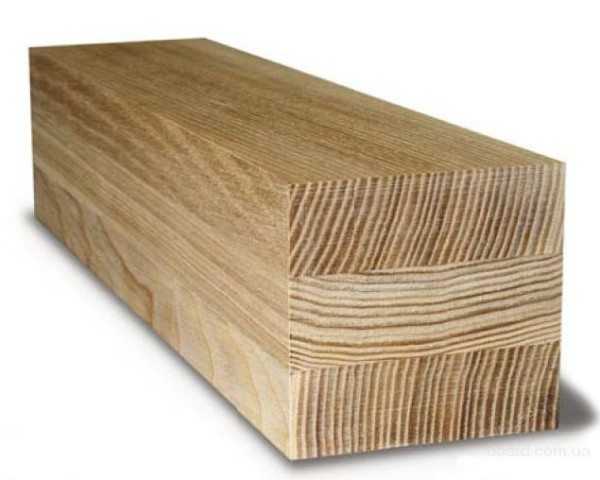

Отдельно следует сказать о клееном брусе, который получают путем склейки нескольких досок. Как правило, доски хорошо высушивают, после чего они проходят отбор, так как для изготовления этого материала использую самый прочный материал. Затем их склеивают под прессом. (см. подробнее статью Какими преимуществами отличается клееный брус из кедра)
Клееные балки получаются намного более прочными, чем обычные, кроме того, они имеют более точные размеры. Как правило, такой материал обладает выступами и пазами. В результате конструкция из такого получается очень прочной.
Клееный брус
Главным же преимуществом клееного бруса является термо- и влагозащита. Конструкция получатся плотной и без щелей в угловых соединениях. Конечно, стоит такой материал дороже, чем обычный, за то его не надо высушивать и обрабатывать антисептиком.
Еще одним достоинством клееного материала является то, что он не гниет и сам по себе очень легкий. Таким образом, ростверк из клееного бруса является отличным решением.
Для расчета необходимого количества бруса можно воспользоваться простым калькулятором:
Сечение бруса
150х150 мм.180х180 мм.200х200 мм.
Длина бруса
5 м.6 м.7 м.8 м.9 м.10 м.11 м.12 м.
Технология укладки обвязки
Обвязка свайного фундамента брусом выполняется в несколько этапов:
- Подготовка фундамента;
- Подготовка строительного материала;
- Непосредственно укладка.
Инструмент
Если обвязка фундамента брусом будет выполняться своими руками, то вам понадобится следующий инструмент:
- Ножовка или бензопила;
- Электрорубанок;
- Шуруповерт;
- Дрель;
- Рулетка.
Подготовка фундамента
Подготовка выполняется в два этапа:
- В первую очередь необходимо убедиться в горизонтальности фундамента. Сваи, которые расположены выше необходимого уровня, нужно либо погрузить глубже, либо обрезать. Если опоры расположены ниже необходимого уровня, то на оголовок следует подложить прокладку.
- Затем необходимо выполнить гидроизоляцию. Для этого на торцы опор укладывается прокладка из рубероида. Также можно использовать битум или толь.
Подготовка строительного материала
Вначале материал необходимо просушить. Затем надо выбрать угловые элементы ростверка и с их концов выполнить распилы для замкового соединения.

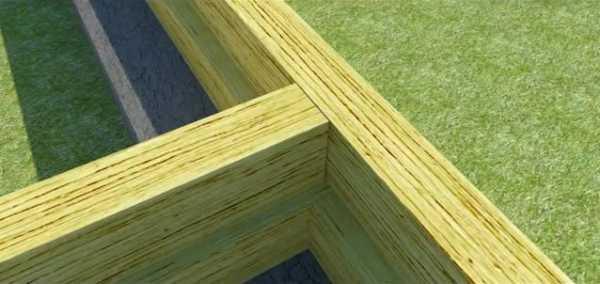

Виды соединения
Чаще всего соединение делают в пол дерева, когда срез выполняют «в пол дерева», до середины сечения бруса под прямым углом, ширина среза при этом соответствует ширине бруса. Также иногда делают соединение «в полулапу», когда срез выполняется под произвольным углом. Такое соединение является более надежным.
Совет!
Проще всего выполнить распилы при помощи электрорубанка.
Укладка и соединение обвязки
После того, как сваи выровнены, уложена на них гидроизоляция и подготовлен материал, можно начинать обвязку.
Инструкция выполнения работ выглядит следующим образом:
- В первую очередь необходимо наметить углы. Для этого определяют точку как первый внешний угол, ее можно пометить гвоздем. Затем точно также намечают остальные углы, и проверяю их прямоту при помощи треугольника.
- Далее надо сделать один из углов будущего объекта и уложить все подготовленные брусья. Между стыками необходимо прокладывать джутовую ленту. На прямых участках ростверка элементы лучше всего соединить лобовым упором в полдерева или «в полулапу».
- Когда все элементы будут уложены, необходимо еще раз проверить прямоту углов и горизонтальность всей получившейся конструкции.
Совет!
Брусья между собой можно также соединять при помощи металлических уголков и скоб.
После того, как обвязочный брус на винтовых сваях будет уложен, его необходимо закрепить. Чаще всего ростверк крепят к опорам при помощи болтов. Для этого на оголовках свай необходимо заранее проделать отверстия, а после укладки высверлить отверстия и в балках,брусья должны таким образом прикрепляться к каждому столбу.

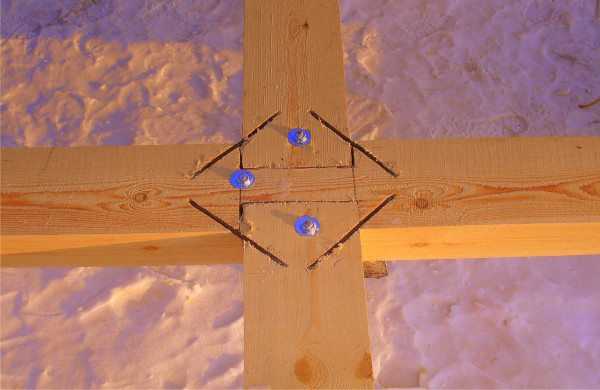

На фото – варианты соединения свай
Еще проще, использовать вместо болтов саморезы, в таком случае не придется делать отверстия в балках. После прикрепления конструкции, в ростверке делают запилы под лаги и перегородочные балки.
Обратите внимание!
После монтажа обвязки, на нее также необходимо проложить гидроизоляционный слой, а открытые места обработать мастикой.
Соединение перегородочных балок
В некоторых случаях обвязка дома из бруса не делается, так как ее роль выполняет венец самого сруба, установленный на фундамент. Такой вариант возможен лишь в том случае, если лаги пола вырублены на несколько венцов выше.
Мы рассмотрели, как сделать обвязку дома из бруса с одним венцом. Довольно популярной является двойная обвязка, о которой мы расскажем ниже.

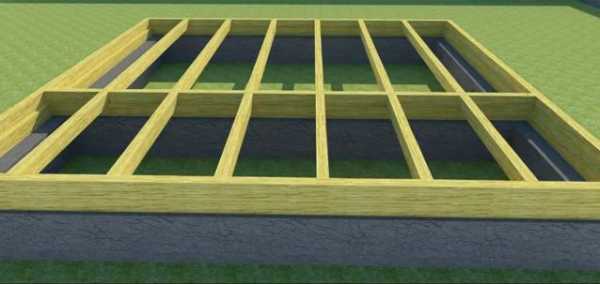

Двойная обвязка
Двойная обвязка из бруса является более надежной конструкций, чем описанная выше.
Она обладает следующими преимуществами:
- Дом получается боле теплым.
- В двойной обвязке не делаются запилы для балок и лаг, поэтому она является более прочной, чем обычная обвязка.
- При двойной обвязке во время ремонта легче извлечь и заменить лаги, так как они не врезаются в основание.
При выполнении такой конструкции, первый венец делают из материала сечением 200х200 мм.Устанавливается он по вышеописанной технологии. При этом необходимо также выполнить запилы под брусья для перегородок.
Когда первый венец буде выполнен, устанавливается второй.Обычно для второго венца используют брусья сечением 150 х100 мм, и устанавливаются они торцом (сечение не должно быть квадратным). Все стыки первого ряда должны быть перекрыты, при этом углы соединяются также – в прямой срез.
Двойная обвязка
Перегородочная балка устанавливается торцом посредине балки первого ряда, чтобы с двух сторон имелся выступ. Лаги полов укладываются перпендикулярно перегородочной балке через каждые 70-80 см. Их можно закрепить к выступающему брусу при помощи гвоздей.
Совет!
Геометрия обвязки проверяется путем измерения диагоналей.
На этом работа закончена. Детальней узнать про двойную обвязку фундамента можно из видео в этой статье.
Возможные сложности
При изготовлении ростверка возможно придется столкнуться с некоторыми сложностями.
Далее мы рассмотрим, как их преодолеть:
- Сваи закручены не в уровень. Если нет возможности погрузить сваю глубже, то можно не обрезать трубу, а сделать углубление в брусе.
- Фундамент получился не квадратным. В таком случае углы выравниваются ростверком.
- На брусе появилась трещина. В этом случае следует заменить брус.
Дом на ростверке из бруса
Вывод
Обвязка является крайне важным этапом строительства, так как от нее зависит прочность и долговечность всего дома. Поэтому ее следует выполнять особенно тщательно, не отклоняясь от вышеописанной технологии.
Добавить в избранное Версия для печати1brus.ru
Обвязка дома из бруса | Профдом53
Обвязка дома из бруса
Обвязка для дома из бруса определяет прочность всей конструкции, выравнивает перекосы стен. Добросовестно выполненная работа «удержит» его при любых погодных условиях.
Что такое обвязка и для чего нужна?
Нижняя обвязка стен создаёт дополнительную прокладку между фундаментом и каркасом всей конструкции. Брусья укладывают после того, как фундамент покрыт слоем гидроизоляции. На них приходятся все основные нагрузки и атмосферные влияния, поэтому важно выбрать качественный пиломатериал. Верхняя обвязка дома обеспечивает равномерное распределение нагрузки на стены.
Преимущества обвязки:
- Строение упрочняется настолько, что выдерживает до 5 тонн на 1 м2.
- Выравнивание стен.
- Надёжная защита от внешних повреждений.
- Дополнительные звукоизоляция и утепление.
- Продление срока службы покрытия пола.
- Снижение нагрузки на плиту перекрытия.
- Аккуратный вид пола, так как элементы водо-, электро- и теплоснабжения находятся под ним.
По строительным нормам обвязку обязательно крепят к фундаменту болтами. Это создаёт дополнительную устойчивость. При капитальном ремонте будет сложнее снять этот слой, так как придётся искать места крепления.
Необходимость
Нижняя обвязка дома необходима. В ином случае фундамент через короткое время «поведёт». Обвязка брусом сделает строение единым целым. Оно будет невосприимчиво к сезонным погодным условиям, чрезмерным нагрузкам, сдвигам почвы.
Верхняя обвязка не является обязательной. Её делают в регионах, часто подверженных землетрясениям. При создании важно предусмотреть полную герметизацию стыков, иначе в конструкцию попадёт влага, что приведёт к быстрому износу.
Особенности устройства
Нижняя обвязка бывает двойной и одинарной. Двойная обвязка предпочтительнее, так как лаги будут врезаться во второй слой бруса, а он менее подвержен различным повреждениям. Если понадобится сменить брус, двойная обвязка облегчит этот процесс. Перед укладкой проверьте перекос, используя строительный уровень.
Этапы нижней обвязки:
- Утепление и гидроизоляция фундамента.
- Закрепление всех элементов крепежом. Соединение брусьев разной длины нагелями – прямоугольными колышками из дерева.
- Покрытие фундамента 2 слоями рубероида, осмолка битумом.
- Укладка бруса. Его примеряют на болты, оставляя ударами топора соответствующие метки для сверлений.
- Устройство окладного венца.
- Герметизация отверстий и дыр звукоизолирующим уплотнителем — джутом.
После возведения брусового дома венцы не фиксируют, чтобы их можно было убрать при установке стропильной системы.
Этапы верхней обвязки:
- Установка по всей поверхности бруса мауэрлата – основного стропильного элемента. Прокладка уплотнителя под него.
- Установка потолочных лагов на заранее обработанные пропилы.
- Установка последнего венца на нагели и угловое скрепление короткими брусьями.
Варианты крепежей для соединения всех элементов конструкции:
- Анкерные болты. Выдерживают большие нагрузки, надёжны.
- Клинообразные болты. Не дают трещин, сохраняя крепость фундамента.
- Саморезы и гвозди. Обеспечивают слабое крепление, не имеют антикоррозийного покрытия.
- Стальные уголки. Сокращают срок эксплуатации обвязки, так как металл накапливает конденсат и передаёт его брусу.
profdom53.ru
Двойная обвязка из профилированного бруса уроки строительства, дом из бруса, фундамент проект дома
Главная » Все новости
16.10.2014
Видео с объяснениями принципов и достоинств двойной обвязки деревянного дома из профилированного бруса.

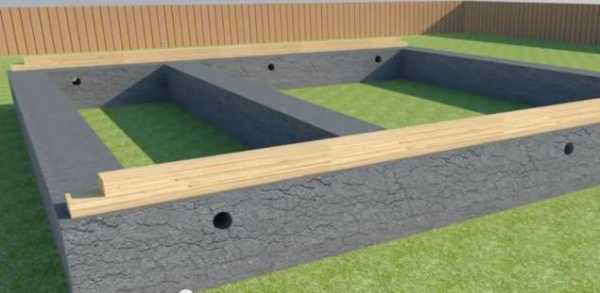

Для более глубоко представления закладывания обвязки выберем фундамент с размерами для бруса 6х6 м.
Первым рядом обвязки нужно сделать квадрат из строганного бруса размерами 15х15 см и длиной 6 м. Чтобы его можно было связать в квадрат, необходимо сделать запилы. Для этого, от краев бруса отступаем его ширину, т.е. по 15 см и запиливаем на половину бруса. В нашем случае это на глубину 7-7,5 см.
Таким образом, мы получим два одинаковых запила с двух концов бруса.
Далее делаем то же самое для противоположной стороны фундамента.
Третий брус запиливается аналогично, но уже переворачивается и ложится сверху. Если запилы сделаны по размерам и ровно, получим углы без выступов.
Чтобы обвязка была ровной, не лишним будет проверить диагонали. Это можно делать как с помощью рулетки, так и не растягивающейся веревкой. Если с одной диагонали размер длиннее, наблюдается ромбовидное основание и отсутствие углов в 90 град. Исправить проблему можно смещением брусьев длиннейшей диагонали.
После проверки диагоналей квадрат скрепляют гвоздями.
Брусья в средней части фундамента укладываются вплотную ко внешним и закрепляются при помощи гвоздей.
Последующие венцы обвязки собираются из брусьев размером 15х10.
Запиливаются они по такому же принципу, только длина запила уменьшается по ширине бруса, в конкретном примере это 10 см. Глубина остается без изменений. Выравнивать следует по внешним стенам. Брусья в середине кладутся с отступом, таким образом, чтобы попасть по центру.
После скрепления обвязки выкладываются лаги расстоянием между ними не более 90 см.
Плюсом двойной обвязки служит то, что она позволяет обойтись без запиливания лаг, что придает конструкции дополнительную прочность.
Заказывайте готовые проекты домов с уже описанными и проверенными технологическими процессами.
Хотите больше знать про строительство загородного дома? Смотрите наш блог!
