Что такое мультиметр

Мультиметр – это универсальный прибор для измерений. Измерений напряжения, тока, сопротивления, а так же проверки провода на обрыв.

Для каждого из этих измерений можно использовать специальные измерительные инструменты, такие как: омметр, амперметр, вольтметр. Для измерения напряжения применяют вольтметр, амперметром измеряют силу тока, омметр используется для измерения сопротивления, однако универсальным прибором для измерений напряжения, тока и сопротивления является мультиметр.

Таким образом, омметр + амперметр + вольтметр = мультиметр.

Существуют два основных типа мультиметров: аналоговый и цифровой.

В аналоговом мультиметре результаты измерений считывают по движению стрелки (как на часах) относительно измерительной шкалы, на которую нанесены значения: напряжения, тока, сопротивления. На многих, особенно китайских, аналоговых мультиметрах шкала реализована не очень удобно и измерение может доставлять некоторые проблемы.

Популярность аналоговых мультиметров объясняется их доступностью и ценой, а основным недостатком является значительная погрешность в результатах измерений. В аналоговых мультиметрах для более точной подстройки имеется специальный построечный резистор, при помощи манипуляций которым можно добиться немного большей точности. Тем не менее, в случаях когда требуются более точные результаты измерений, приоритетно использование цифрового мультиметра. К тому же, аналоговые мультиметры практически повсеместно сняты с производства.

Главный отличием цифрового мультиметра от аналогового является то, что результаты измерения отображаются на специальном экране (светодиодном или жидкокристаллическом). Цифровые мультиметры обладают более высокой точностью измерений и отличаются простотой использования, так как нет необходимости разбираться во всех тонкостях градуирования измерительной шкалы, в отличие от стрелочных, аналоговых приборов. Новые мультиметры с графическим дисплеем имеют возможность отображения формы сигнала, таким образом, их даже можно отнести к простейшим осциллографам.

Т.е. мультиметр как бы вбирает в себя свойства все большего числа приборов. Кроме того, некоторые мультиметры обладают возможностью работы под управлением компьютера, передавая на него результаты измерений для дальнейшей обработки (портативные, как правило, через интерфейс RS-232, а настольные — по GPIB).

Итак, что должен иметь каждый мультиметр. Любой мультиметр имеет от двух до четырех гнезд (на старых российских еще больше) и два вывода, черный и красный. Черный вывод является общим (масса). Красный называется потенциальным выводом и применяется для измерений. Гнездо для общего вывода помечается как com или просто (-) т. е. минус, а сам вывод на конце может иметь так называемый «крокодильчик», для того, чтобы при измерениях можно было зацепить его за массу электронной схемы. Красный вывод вставляется в гнездо которое помечается символами сопротивления или вольт (ft, V или +). При этом, если количество гнезд более двух, то остальные обычно предназначены для красного вывода для измерения тока и помечаются как A (ампер), mA (миллиампер), 10A или 20A соответственно.

Переключатель мультиметра используется для выбора одного из нескольких пределов для измерений. Например:

Постоянного(DCV) и переменного(ACV) напряжения: 10В, 50В, 250В, 1000В.

Тока (mA): 0.5мА, 50мА, 500мА.

Сопротивления (Ω): X1K, X100, X10, что означает умножение на определенное значение, в цифровых мультиметрах обычно указывается стандартно: 200Ом, 2кОм, 20кОм, 200кОм, 2МОм.

На цифровых мультиметрах пределов измерений обычно больше, к тому же к ним часто добавляются дополнительные функции, такие, как частотометр, проверка переходов транзисторов, звуковой «прозвон» диодов, измерение емкости конденсаторов и, даже, датчик температуры.

ТД «Автоматика» предлагает только качественные приборы измерения, поэтому на условиях дилерства мы готовы предложить мультиметры иностранных производителей-лидеров, таких как FLUKE (США) и SONEL (Польша).

Что такое мультиметр и как выбрать самый надежный

Практически каждый умелец всегда в запасе хранит мультиметр. С его помощью обнаруживают разрывы проводов, неисправность в электроприборах и т.д. Электронное устройство замеряет сопротивление, индуктивность, ёмкость конденсаторов, частоту, напряжение, ток и даже температуру. Набор функций зависит от конкретной модели и сильно влияет на цену, поэтому важно понимать, как правильно выбирать мультиметр.

Что такое мультиметр?

Это многофункциональный прибор для измерения силы, напряжения и сопротивления тока. Им проверяют радиодетали (например, диоды, конденсаторы). Этот универсальный тестер способен полноценно заменить множество измерительных приборов, таких как омметр и амперметр.

Кому пригодится мультиметр?

Не всем мастерам нужен полный комплекс функций, поэтому не стоит брать сразу профессиональный и дорогой мультиметр.

Строителю хватит простой модели, которая умеет проверять сопротивление, искать скрытую проводку, прозванивать цепь и замерять напряжение.
Электрику рекомендуется присмотреться к моделям с токовыми клещами.
КИП инженеру понадобится версия с расширенным функционалом по радиокомпонентам (амперметр, вольтметр, омметр, частотомер и прочее).

При выборе прибора часто смотрят на имя производителя, но это неверно.

На какие моменты стоит обратить внимание при выборе?

Стрелочные аппараты ушли в прошлое, выбирайте цифровые варианты с высокой точностью.
Функционал.
Чем ниже погрешность, тем лучше аппарат.
Наличие подсветки и возможности запоминания полученных цифр.
Защита от влаги и ударов.
По электробезопасности выделяют электромеханическую и электронную защиту. Люди, работающие с мультиметрами, советуют второй вариант, так как он надёжнее.

Чем больше у мультиметра функций, тем он дороже. Дешёвые модели обладают только базовыми настройками и коротким сроком эксплуатации. Более дорогие версии служат много лет, пригодятся в самой неожиданной ситуации: капитальный ремонт квартиры, проверка датчиков в автомобиле, прозвон электрической цепи и многое другое.

Часто при покупке ориентируются на цену, поэтому рассмотрим несколько вариантов на любой бюджет.

Для небольшого бюджета

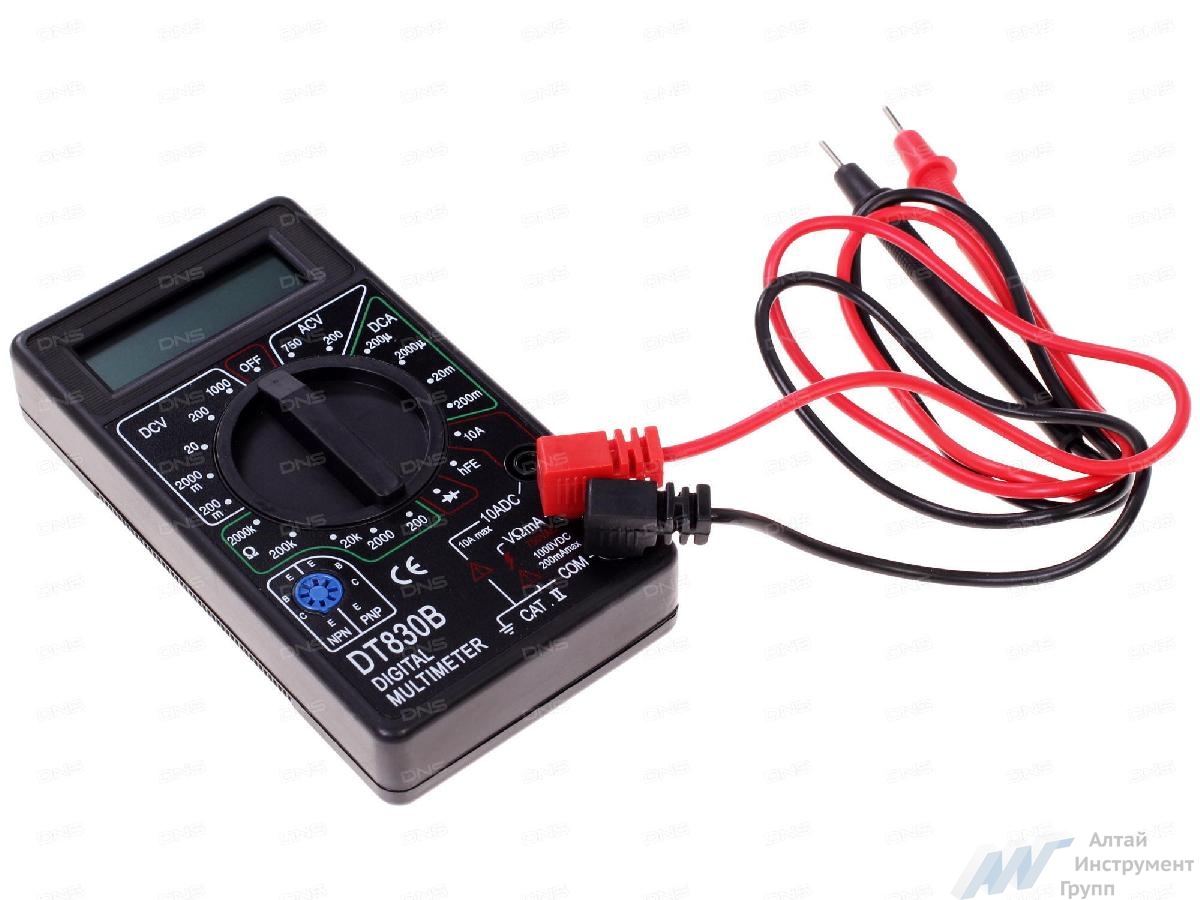

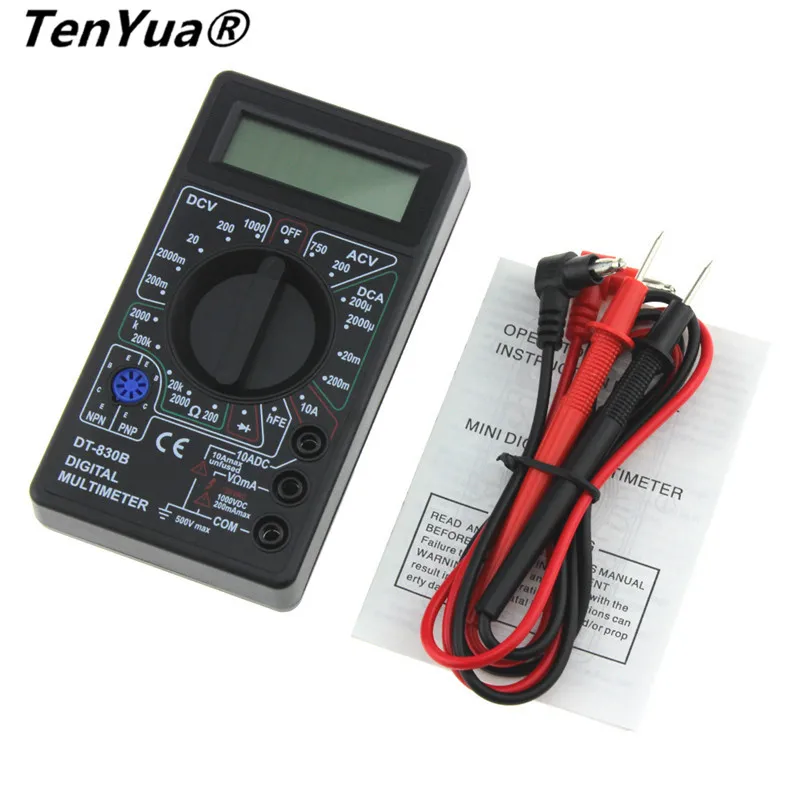

Resanta DT 830B. Недорогой прибор, запитанный от «Кроны» на 9V. Пригодится тем, кто редко пользуется мультиметром. Неплохая точность измерений применима в быту, но если забыть отключить, то прибор полностью разрядить батарею. Аппарат без звукового сигнала и с тонкими щупами.
Elitech ММ 100. В отличие от Ресанты есть зуммер. Аппарат надёжен, есть основные функции, но провода тоже тонкие.
СЕМ DT-912. Чуть дороже, чем предыдущие варианты, зато прибор оснащён дополнительной защитой от ударов. Есть подсветка и кнопка Hold для запоминания последних показаний. Из недостатков: тонкие провода щупов.
Mastech MAS838. Схож с СЕМ DT-912, есть функция измерения температуры. Нет подсветки, но показания на дисплее отображаются ярко и крупно.

Мультиметры среднего ценового диапазона

Mastech MS8260E. Он способен проверять диоды, биополярные транзисторы, индуктивность катушек и дросселей. Многофункциональность в сочетании с защитой от неправильного подключения и хорошим качеством щупов сделали его популярным среди профессионалов.
CEM DT 61. В дополнение к базовым функциям в модель зашита способность измерять уровень шума и света, температуру, влажность. У него высокая цена, но она оправдана возможностями и надёжностью.

Профессиональные и очень дорогие мультиметры

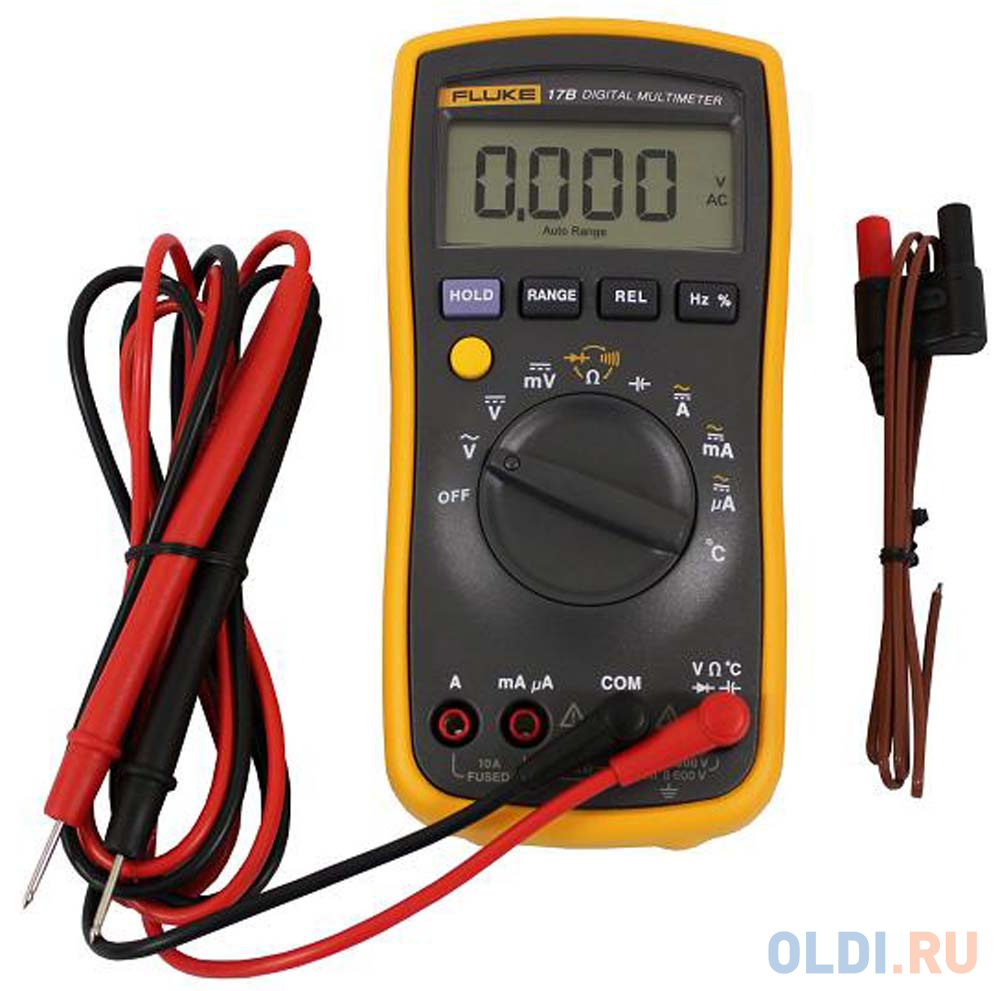

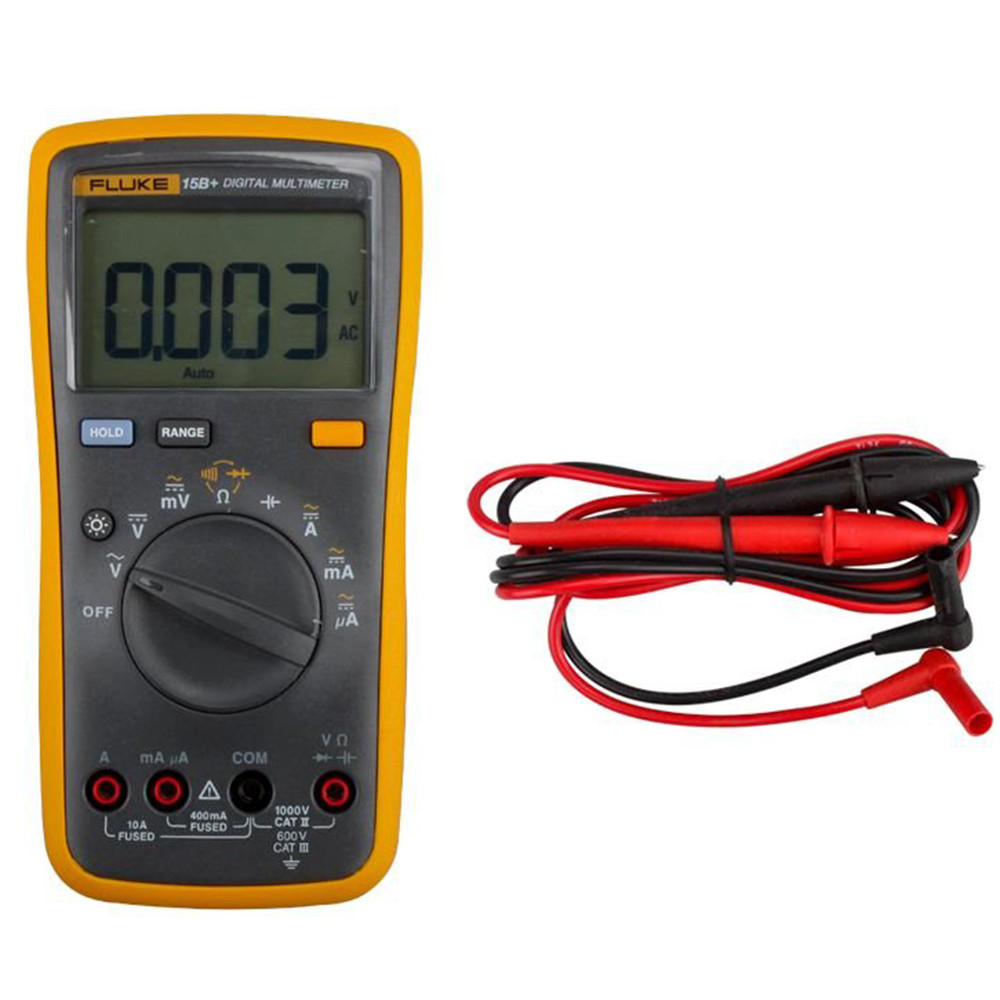

Среди них сразу выделяется Fluke 17B. В принципе Fluke – это известный американский производитель оборудования профессионального уровня, давно зарекомендовавшего себя на рынке.

У мультиметров есть государственные сертификаты, разрешающие проведение замеров. Погрешность составляет меньше 0,025%. Также в Госреестр СИ внесён APPA 107N от тайваньской компании. Аппараты стоят дорого и применяются для лабораторий и мастерских, которые обслуживают промышленное оборудование, электроустановки, где важна точность снимаемой информации.

Если есть возможность, то обратите внимание не на самые дешёвые модели, а на мультиметр средней ценовой категории. Он будет обладать дополнительной защитой от пыли и ударов, минимумом погрешности, всеми базовыми функциями и хорошими щупами.

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах.
Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

напряжение: постоянное и переменное;
ток: постоянный и переменный;
сопротивление;
параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
Подсоединяются к концам катушки щупы.
Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой. При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Цифровой мультиметр: конструкция и работа

Цифровой мультиметр – многофункциональное электронное измерительное устройство. В перечень оцениваемых параметров входят величины: ток, напряжение, емкость конденсатора, сопротивления резисторов.

Мультиметр китайский

Из чего состоит цифровой мультиметр

Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора

Удосужившийся единожды вскрыть старенький аналоговый тестер, устройству мультиметра не удивится. Налицо чувствительный элемент, сдобренный изрядной порцией типичных резисторов. В старых тестерах использовались емкости для измерения номиналов конденсаторов, в сегодняшних приборах принцип действия отличается. Рассмотрим вкратце исторические конструкции, чтобы переход к новинкам не вызвал футурошок.

В основе тестера заложены принципы, использованные в 1820 году (16 сентября) Швейггером для первой конструкции гальванометра. В темах про постоянный ток, магнитную индукцию обсуждалась историческая последовательность событий. Первый прибор автор называл мультипликатором. В переводе на русский – умножителем. Эффекты множества витков проволоки складывались. Получалось физическое умножение напряженности полей на число элементарных контуров. Речь затрагивает катушку индуктивности.

Произошло все так. В начале 1820 года Ханс Эрстед обнаружил: провод с током отклоняет стрелку компаса, расположенную неподалеку. Мнения расходятся, иногда утверждается: наблюдение сделал ассистент (студент, вольный слушатель), прочие придерживаются мнения – заметил происходящее сторонний человек, случайно зашедший в помещение. Тогда было принято использовать наглядные эксперименты, завлекая аудиторию.

Педагогикой зарабатывали многие люди науки ввиду скудности государственных дотаций. Как выразился сэр Хампфри Дэви, инструктируя молодого Майкла Фарадея – избегайте бросать немедля дела: наука – скупая леди, не слишком щедро одаривает людей, увлеченных ею.

Ханс Эрстед собирался показать студентам эффект нагрева проволоки, обнаруженный двумя десятилетиями ранее. Желающие прочитают подробнее в разделе, касающемся лампочки накала. Открытие совершил упомянутый выше сэр Хампфри Дэви, учредитель Королевского научного общества (Англии) – в числе прочих учредителей. При замыкании терминалов вольтова столба (подобие современного аккумулятора) платиновая нить быстро раскалялась докрасна (в скором времени сгорала в атмосфере). На момент 1820 года неизвестно о состоявшемся изобретении лампочки накала (см. о противоречиях исторической справки в разделе про лампочки накала), следствие неоткрытого закона Джоуля-Ленца было широко известно – нить светилась под действием электрического тока.

Линии магнитного поля охватывают проволоку спиралью. Имеют круговое сечение в поперечной плоскости. В ходе демонстрации Хансом Эрстедом свойств электричества провод прошел над стрелкой компаса. За счет взаимодействия собственного и наведенного током магнитных полей последняя отклонилась. Эффект наблюдался в 1802 году, писал о нём Джованни Доменико Романьози, одинокий вопль светила науки прошел незамеченным. Ханс Эрстдед не оставил неизвестного явления, немедля разослал весть на латинском – тогда общепринятом в научной среде языке – многим ученым. Даже сделал доклад.

Позже Ампер на очередном заседании продемонстрировал новое явление, присутствующий Лаплас заметил: эффект допустимо усилить, изогнув провод. Появилась первая катушка индуктивности, которую Швейггер встроил в мультипликатор. Столь долгое вступление сделано, чтобы показать, как появился амперметр, до недавних пор выступавший основой тестера.

Амперметр постоянного тока

Как применяется мультипликатор в механических тестерах

В силу особенностей цифровой мультиметр измеряет напряжение, механический тестер – электрический ток. В катушке индуктивности поле витков усиливается, отклоняя стрелку. Напоминает опыты Эрстеда. Простой прибор послужит для разнообразных задач:

Измерение напряжения.
Оценка величины переменного и постоянного тока.
Измерение величины активных сопротивлений и ёмкостей.

Опишем происходящее:

Малый ток измеряется непосредственно. Каждый следующий предел пропускается через резистор нужного номинала. Больший ток ослабляется, малый подается почти без изменений мультипликатору (амперметр). Для переключения пределов присутствует ручка управления, перебрасывающая контактор в нужное положение. Переменный ток перед оценкой значения требуется выпрямить. Используются полный или половинный диодный мост. Выпрямленный ток пропускается через нужной величины резистор для ослабления, предел регулируется ручкой управления, результат подается мультипликатору.
Напряжение измеряется схожим образом. Постоянное образует резистивный делитель с дополнительным сопротивлением, активной частью импеданса катушки мультипликатора. Возникает рассчитанный заранее ток, с учётом которого и проградуирована шкала прибора. Аналогично выделяется ряд пределов, переключаемых ручкой. У каждого номинала резистор индивидуальный, шкалы могут совпадать (см. надписи циферблата тестера). Переменное напряжение выпрямляется диодным мостом.
Корпус мультиметра
Для измерения емкостей используется блок конденсаторов. Измеряемый элемент включается параллельно связке, ответвляет часть тока (сеть 220 вольт 50 Гц). Мультипликатор оценивает потери, отклонение стрелки указывает на градуировку шкалы в единицах долей фарада (названа в честь Майкла Фарадея). Здесь следует обратить внимание: показания прибора будут сильно зависеть от частоты сети, амплитуды напряжения розетки.
Номиналы резисторов измеряются с использованием встроенной батарейки (Крона). Принцип прежний: постоянное напряжение образует некий ток, значение заранее известно. Отклоняет стрелку на определенный угол, шкала проградуирована соответствующими единицами (Омы).

Как работает цифровой мультиметр

В основе цифрового мультиметра контроллер с модулем аналого-цифрового преобразователя. В микросхему (на фото залита каплей компаунда) входит блок, анализирующий размер приходящего напряжения. Отличие от описанной выше конструкции: позволяет проделывать уже упомянутые операции плюс:

Микросхема мультиметра

Прозванивать сопротивления, резисторы. На жаргоне электронщиков операцией обозначается процедура оценки целостности проводников, либо p-n-переходов полупроводниковых приборов. Звонок напоминает типичный зуммер, встретим в любом системном блоке персонального компьютера (см. фото). При замыкании цепи издает резкий звук. Отсюда происходит название процедуры. Зуммер молчит – оцениваемый элемент электрической цепи неисправен.
Аналогичным образом проверим транзисторы, но современный мультиметр припас один приятный сюрприз: многие приборы позволят измерить коэффициент усиления по току. Параметр часто обозначается греческой буквой бета, либо представлен h-параметрами, как h₂₁. Иногда сюда добавляется буква. Например, «э» означает: параметр измерен транзистора, включенного по схеме с общим эмиттером (наиболее часто встречающаяся в простых устройствах). Под указанные цели на фронтальной панели цифрового мультиметра имеется специальное гнездо. Целых два – для p-n-p и n-p-n-структур. Параметры полевых транзисторов оцениваются иначе, конкретика выходит за рамки статьи.
Максимальные изменения претерпел принцип измерения емкостей. Теперь на терминал, куда вставлены ножки элемента, подается кратковременно напряжение, затем оценивается время разряда. Напряжение конденсатора убывает по экспоненциальному закону, изучив, можно выдать оценку исследуемого параметра. Факт широко используется техникой для разных целей. Литературе чаще приводит примеры с постоянной времени RC, характеризующей параметры фильтров. Считается, за три периода равных постоянной времени, заряд теряется практически полностью.
Дополнительным бонусом дорогих цифровых мультиметров является измеритель температуры. Действие основано на эффекте термопары. Раз Георг сумел оценить напряжение, электроника тем паче сделает. Напряжение оценивается аналого-цифровым преобразователем, отображается в виде температуры дисплеем.

Использование мультиметра

Отличаясь от мультипликатора, оперирующего током, контроллер оценивает напряжение. Встречается чаще серия чипов 7601. Описания типичных представителей приводятся повсеместно. Смотрите видео на ютубовском канале Чип&Дип. Измерительных входов два: один для высоких напряжений. Внутри стоит компаратор, преобразующий уровень аналогового сигнала в цифровой вход. У серии 7601 несколько опорных входов внешних резисторов, конденсаторов, структурно входящих в состав таймера, генерирующего тактовые импульсы. Иногда используется встроенный, в остальных – постоянная времени задается значениями R и C.

Полученный с компаратора код разбивается на группы по тысячам, сотням, десяткам, единицам, подается на защелку (latch). Последнее выступает ячейкой памяти, способной хранить внесенную информацию. В противном случае показания на дисплее будут неустойчивы. Устройство обновляет цифры, чтобы не казалось слишком быстро человеку (порядка трех раз в секунду). Экраном управляет специальный драйвер – микросхема, формирующая сигналы свечения сегментов дисплея. Отдельной строкой идет символ минуса. Подсветка отсутствует, хотя может иметься опция.

Занимательной частью цифрового мультиметра считается переключатель режимов. Ручка, снабженная множеством контактов (см. фото), замыкающая в нужном порядке лабиринт контактных дорожек, расположенных на плате. Мало отличается от механического тестера принципом действия, несмотря на кажущуюся сложность: чередуются пассивные элементы схемы.

Переключатель режимов

После сборки прибор часто нуждается в калибровке. Для цепи измерения температуры выполняется так:

Помещают термопару в смесь холодной воды со льдом температурой 0 градусов Цельсия, добиваются подстройкой потенциометра нижнего предела (низковольтный вход) соответствующих показаний табло.
Датчик нагревается до ста градусов, регулируется верхний предел. Пока на дисплее не появится нужное значение.

В процесс работы цифрового мультиметра выделение тепла с микросхемы минимальное. Типичное значение мощности рассеивания составляет доли ватта. Охлаждение прибору не требуется. Важно правильно подключать щупы. Черный является схемной землей, обозначается COM. Измерительных входов чаще два, один для больших токов. Хотя присутствует защита предохранителем (помечено меткой fused), при неправильной подаче сигнала возможен выход цифрового мультиметра из строя. Избегайте черным щупом трогать высоковольтные цепи, выполнять не предусмотренные инструкцией действия.

Как пользоваться мультиметром

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством.

Сразу оговорюсь — здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже — тока.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Представленная модель имеет:

жидкокристаллический дисплей,
переключатель режимов измерения,
гнезда для подключения измерительных щупов (на жаргоне они называются концы),
разъем для подключения транзисторов.

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

OFF — выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме — батарея будет разряжаться.
ACV — переменное напряжение.
DCA- постоянный ток.
Режим измерения больших токов (10А) — в данном случае 10 Ампер. Об этом немного позже.
hFE — измерение параметров транзисторов (здесь это не рассматривается).
Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал — «замыкание», нет сигнала — «обрыв». Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
Ω — сопротивление.
DCV — постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

COM — общий, один из щупов (как правило черный) подключается всегда.
V Ω mA — гнездо для измерения положительных «+» значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
10ADC — это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 — рис.1б) — второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

μ микро 10^-6,
m мили 10^-3,
k кило 10³,
M мега 10⁶.

То есть 200 mV= 200*10^-3 V.

Все, можете пользоваться.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как пользоваться мультиметром: значения символов, функции, измерения

Смотрите также обзоры и статьи:

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.

Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.
Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.
Min/Max — фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max — захватывает прерывистые или переходные значения.
Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD — захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра. Автоматически обновляется с новым стабильным показанием.
Кнопка регулировки яркости — переключает подсветку дисплея.
(i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.
Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.
RANGE — выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.
Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.
True RMS — измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.
Подключение к ПК, порт RS-232 — вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.
У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.
С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

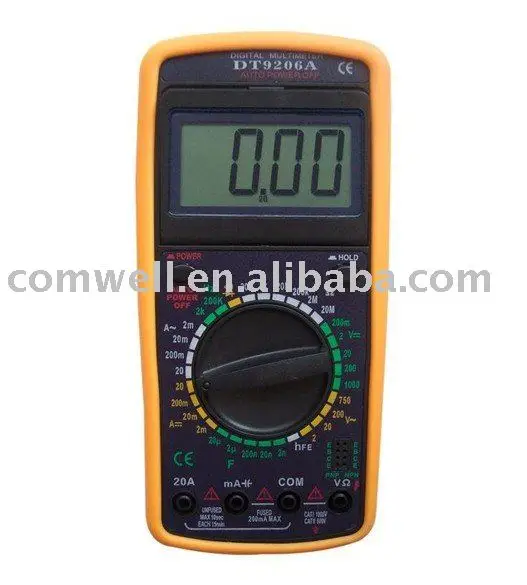

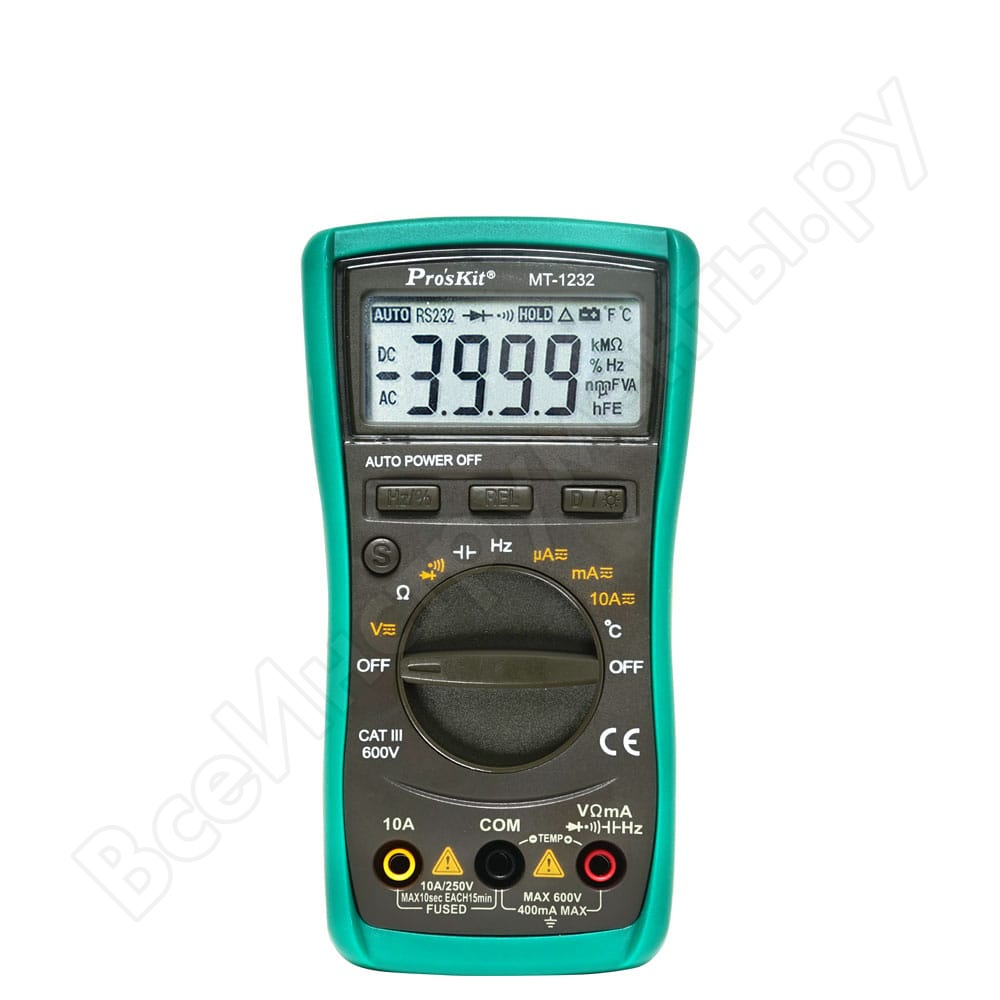

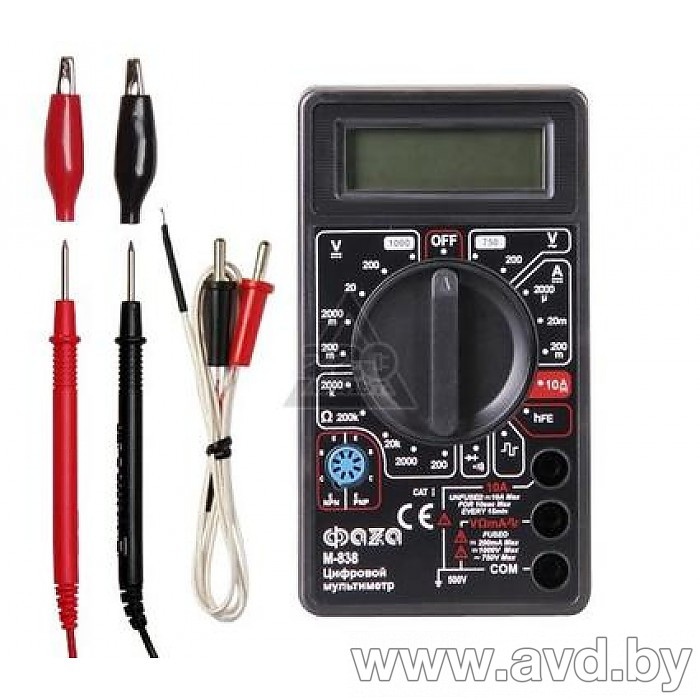

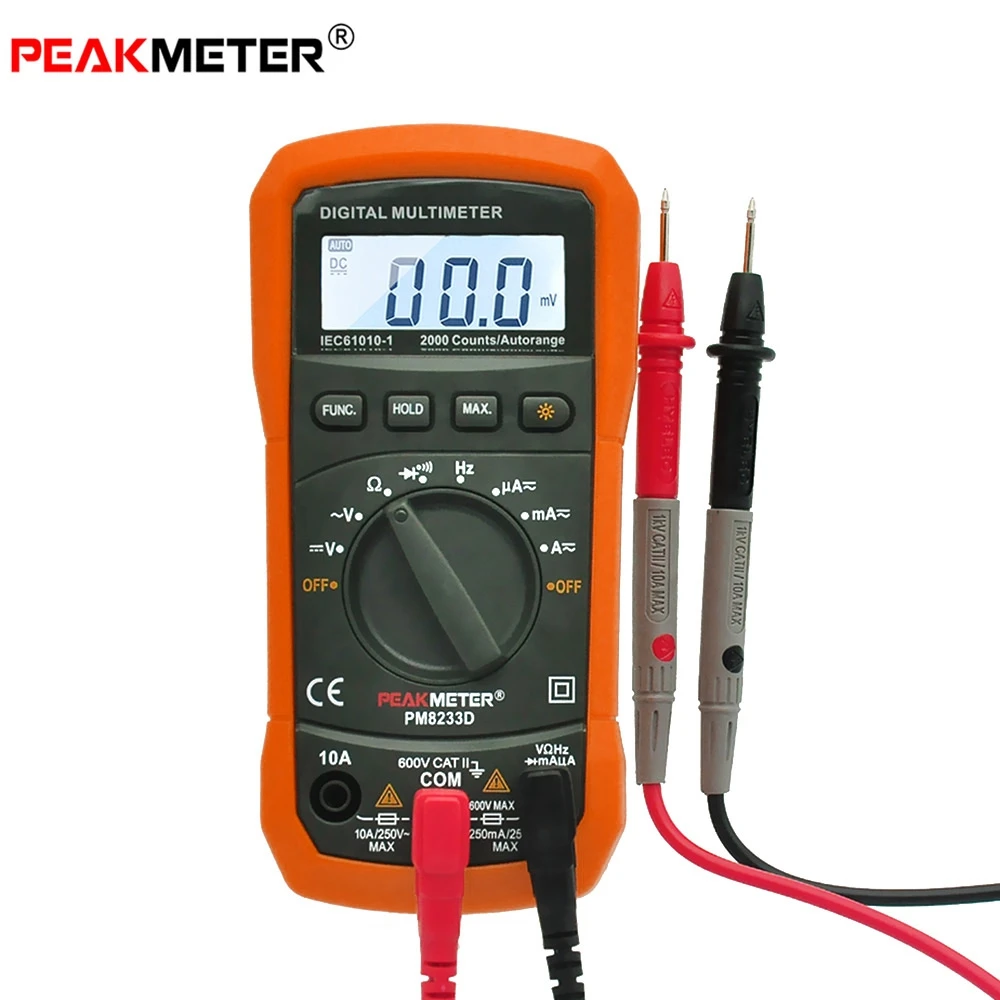

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

Стандарнтый прибор состоит из следующих элементов:

Экран
Переключатель
Гнезда для измерительных щупов
Источник питания
Кнопка включения/выключения
Разъемы
Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

«СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
«10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись «unfused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
«MACX» предназначено для щупа при измерении токов до 0,2А.
«VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
«MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

«ACV» — изменение переменного напряжения
«DCV» — постоянное напряжение
«DCA» — постоянная сила тока
«ACA» — переменный ток
Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т.д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

Установить предел измерений
Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом. Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

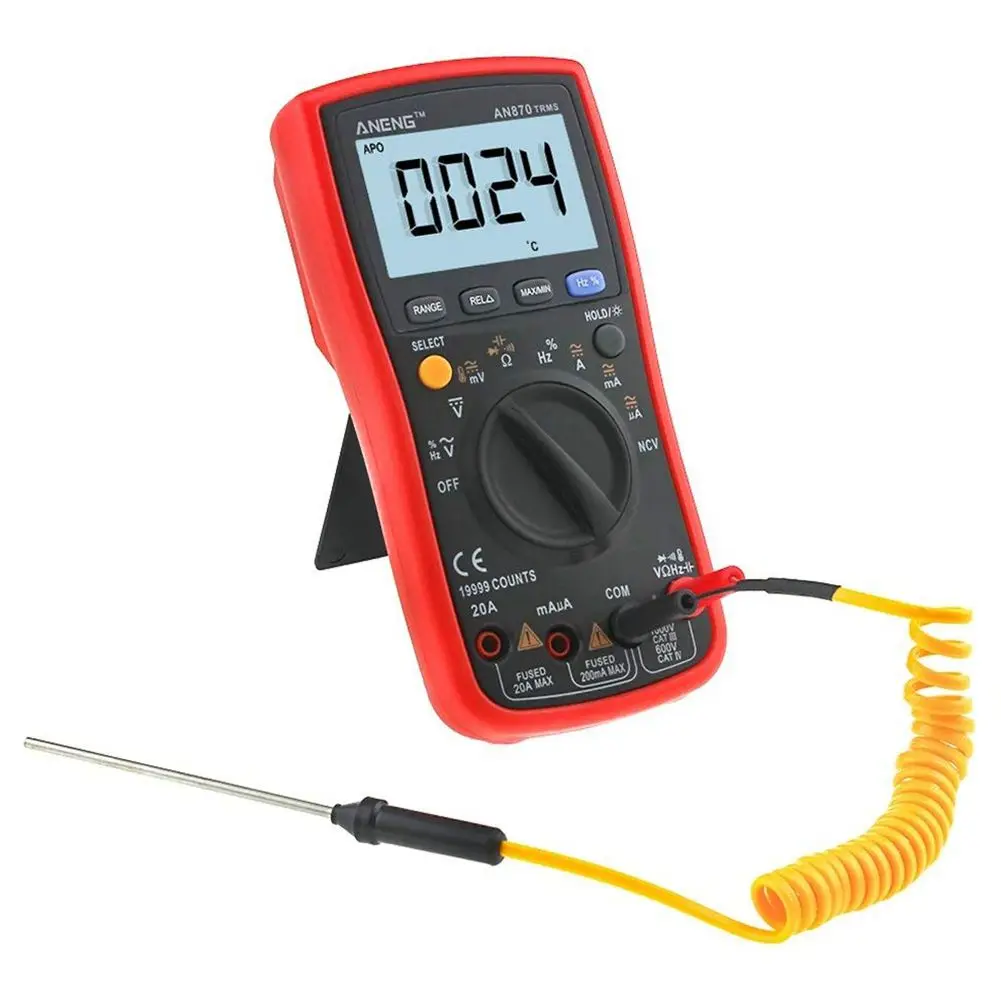

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Поделиться в соцсетях

Что такое мультиметр и как им пользоваться

Любой установщик дополнительного оборудования в своей практике рано или поздно сталкивается с тем, что надо продиагностировать тот или иной установленный ДОП. И если это электрический ДОП, то нужны необходимые приборы. Одним из таких приборов является мультиметр.

Как пользоваться мультиметром

Они бывают аналоговые и цифровые. В этой статье поговорим о цифровом мультиметре на примере мультиметра DT832.

Цифровой мультиметр (его еще называют просто тестер) незаменим во многих отраслях различного производства. Необходим он также автоэлектрикам и, собственно, установщикам дополнительного оборудования. Конечно же, можно использовать отдельный прибор для замеров каждой интересующей величины: для напряжения – вольтметр, для силы тока – амперметр; для сопротивления — омметр.

Но, во-первых, нам не нужна такая точность в измерениях, а, во-вторых, в одном компактном приборе иметь все это гораздо удобней.

И так, как вы уже поняли, измерять этим прибором можно ток, напряжение, и сопротивление. Причем ток постоянный и переменный. Нас переменный ток не интересует, так как в автомобилях ток постоянный.

Для начала работы с мультиметром необходимо:

разобраться с назначением разъемов,
научиться вбирать нужный режим измерений
выучить основные обозначения электроники чтоб понимать что в чем измеряется и какое имеет обозначение та или иная величина.
ну и проверить мультиметр на работоспособность.

В том, как проверить мультиметр, нет ничего сложного — заключается в проверке целостности и надежности подключения щупов. Для этого переводим переключатель на измерение предельного сопротивления и соединяем щупы между собой. Если мультиметр показывает «0» то прибор исправен.

Обозначения:

~ или AC — перменный ток
— или DC — постоянный ток
А — сила тока ( измеряется в амперах)
V — напряжение (измеряется в вольтах)
Ω — сопротивление ( измеряется в омах)
μ, m, k, M – приставки, обозначающие кратные величины (соответственно микро – 10 в 6-ой степени, мили – 10 в 3-ей степени, кило – 10 в 3-ей степени, мега – 10 в 6-ой степени).

Теперь рассмотрим прибор поближе.

Измерения мультиметр снимает при помощи так называемых щупов.

Они вставляются в специальные гнезда. Гнезд всего 3:

Под названием COM — это минус или масса. В него вставляется черный провод. Всегда. Не зависимо от того куда вставлен второй щуп.

VΩmA — гнездо, предназначенное для замеров напряжения, сопротивления и сылы тока до 200mA.

Третье гнездо так и подписано 10A — предназначено оно для замеров тока от 200mA до 10А (большие токи).

Как измерить напряжение мультиметром

Чтоб измерить напряжение мультиметром, надо для начала определить вид измеряемого напряжения и его приблизительное значение. Если напряжение не известно даже приблизительно, то нужно выбирать самое большое значение на мультиметре.

На мультиметре нужно выбрать положение большее, чем замеряемое напряжение. Например, проверяя напряжение батарейки 3В, нужно выбирать положение мультиметра на постоянное напряжение 20.

Минусовой щуп (черный) прикладываем к минусу батарейки, плюсовой — к плюсу.

Я брал новую батарейку (старой не нашлось). Как видим, заряд батарейки 3.26В.

Для примера, чтоб замерить напряжение в домашней розетке, которое должно быть 220В, нам нужно выбрать переменное напряжение 750.

Есть несколько особенностей в измерении напряжения мультиметром:

если пробовать измерить постоянное напряжение в режиме переменного, то он покажет 0, если наоборот, то прибор может выйти из строя;
если не соблюсти полярность при замерах постоянного напряжения, то показания останутся такими же, только появится знак «-».

Как измерить силу тока мультиметром

Мультиметр DT832 может измерять только силу постоянного тока.

Перед замерами, первым делом, нужно правильно установить щупы в гнездах: при измерении величины до 200 mA вставляем красный щуп в гнездо «VΩmA», при замерах от 200 mA до 10A – в генздо «10А»

И обязательно выбрать предел измерений больше, чем предполагаемая сила тока. Как в случае с напряжением, если сила тока не известна даже приблизительно, выставляем максимальное значение.

ВАЖНО!

Сила тока мультиметром в режиме амперметра замеряется в разрыв цепи (последовательно). Если подключить мультиметр параллельно, он может выйти из строя!

Для примера измерим силу тока АКБ автомобиля. Иначе говоря, узнаем, сколько потребляет автомобиль, или утечку тока.

От АКБ отсоединяем плюсовую клемму. И подсоединяем красный провод к АКБ, предварительно вставленный в гнездо «10А». Вообще, нормальное потребление автомобиля, без установленного на него ДОПа, примерно 20-30 mA. Но до тех пор, пока машина не «уснет», то есть пока она прозванивает все системы, потребление тока может быть и 2-3А. Дабы нам не спалить предохранитель на мультиметре, подключаемся в «10А». Черный провод в гнездо COM и к отсоединенной клемме.

Выставляем прибор на замер силы тока и смотрим показания. Силу тока начинайте мерить с максимального предела, то есть с 10А.

Как видим, в данный момент, утечка тока 0,21А или 210mA. Так много, потому что машина еще не уснула и на ней установлена сигнализация.

Тут, как и в случае с замером напряжения, если поменять щупы местами, то ничего не изменится, просто появится знак «-»

Как померить сопротивление мультиметром

При использовании мультиметра в режиме омметра необходимо знать некоторые вещи.

Сопротивление элемента можно мерить при отключении его от цепи, но
Если мерить сопротивление на элементе в цепи, нельзя давать нагрузку. Прибор может выйти из строя.
Если мерить малые сопротивления, то щупы мультиметра могут давать погрешность.
В отличие, от замеров напряжения и силы тока, при измерении сопротивления, если превысить предел измерения, то ничего не сгорит и не выйдет из строя. Просто на экране появится «1».

Измерим сопротивление на резисторе с сопротивлением в 300 Ом. Черный щуп – в гнездо COM, красный – в гнездо «VΩmA».

Поворачиваем переключатель мультиметра в положение измерения сопротивления. Для наглядности я выставил на самый минимальный предел

Как видите, сопротивление резистора больше выставленного предела. По этому на экране «1». Увеличиваем предел.

И видим, что сопротивление резистора составляет 294 Ом. Для наглядности еще пощелкаем переключателем.

0,29 кОм (кило Ом) или:

0.02 МОм (мега Ом).

Режим прозвонки на мультиметре

Измерение напряжения, тока и сопротивления – основные и наиболее часто используемые функции мультиметра. Но не менее важной функцией также является режим прозвонки. Для этого щупы надо вставить в те же гнезда, что и при замере сопротивления и повернуть переключатель в режим прозвонки.

Чтобы проверить целостность провода, нужно подсоединить щупы к разным концам провода. При замыкании мультиметр издаст звуковой сигнал. Это свидетельствует о целостности провода. Если звуков нет, значит где то обрыв. В этом случае, один из щупов перемещаем ближе к другому до тех пор пока не появится звуковой сигнал. Если сигнал появился, значит обрыв находится в той части провода, которая находится не между щупами.

Опубликовано 5 фев 2017 — 17:02 пользователем Иван

Что такое мультиметр?

Мультиметр, также известный как вольт-омметр, представляет собой портативный тестер, используемый для измерения электрического напряжения, тока (силы тока), сопротивления и других величин. Мультиметры бывают в аналоговой и цифровой версиях и полезны для всего, от простых тестов, таких как измерение напряжения батареи, до обнаружения неисправностей и сложной диагностики. Они являются одним из инструментов, которые предпочитают электрики для поиска и устранения неисправностей в электродвигателях, приборах, цепях, источниках питания и системах электропроводки.Домашние мастера также могут научиться использовать мультиметры для основных измерений в доме.

Аналоговые мультиметры

Аналоговый мультиметр основан на микроамперметре (устройстве, измеряющем силу или ток) и имеет стрелку, которая перемещается по градуированной шкале. Аналоговые мультиметры менее дороги, чем их цифровые аналоги, но некоторым пользователям может быть сложно считывать точные показания. Кроме того, с ними необходимо обращаться осторожно, так как они могут быть повреждены при падении.

Аналоговые мультиметры обычно не так точны, как цифровые, при использовании в качестве вольтметра.Однако аналоговые мультиметры отлично подходят для обнаружения медленных изменений напряжения, потому что вы можете наблюдать за перемещением стрелки по шкале. Аналоговые тестеры являются исключительными в использовании в качестве амперметров из-за их низкого сопротивления и высокой чувствительности с масштабом до 50 мкА (50 микроампер).

Цифровые мультиметры

Цифровые мультиметры являются наиболее распространенным типом и включают простые версии, а также усовершенствованные конструкции для инженеров-электронщиков. Вместо движущейся стрелки и шкалы аналоговых счетчиков цифровые счетчики отображают показания на ЖК-экране.Обычно они стоят дороже аналоговых мультиметров, но разница в цене между базовыми версиями минимальна. Опытные тестировщики намного дороже.

Цифровые мультиметры обычно лучше аналоговых по функции вольтметра из-за более высокого сопротивления цифровых. Но для большинства пользователей основным преимуществом цифровых тестеров является удобочитаемость и высокая точность цифровых показаний.

Использование мультиметра

Основные функции и операции мультиметра одинаковы как для цифровых, так и для аналоговых тестеров.Тестер имеет два вывода — красный и черный — и три порта. Черный провод подключается к «общему» порту. Красный провод подключается к любому из других портов, в зависимости от желаемой функции.

После подключения проводов поверните ручку в центре тестера, чтобы выбрать функцию и соответствующий диапазон для конкретного теста. Например, когда ручка установлена на «20 В постоянного тока», тестер обнаружит постоянное напряжение (постоянный ток) до 20 вольт. Чтобы измерить меньшее напряжение, установите ручку в положение 2 В или 200 мВ.

Чтобы снять показания, вы касаетесь оголенным металлическим концом каждого вывода одной из проверяемых клемм или проводов. Напряжение (или другое значение) будет считано тестером. Мультиметры можно безопасно использовать в цепях и оборудовании под напряжением, при условии, что напряжение или ток не превышают максимально допустимые значения тестера. Кроме того, вы должны быть осторожны, никогда не касайтесь оголенных металлических концов выводов тестера во время испытания под напряжением, потому что вы можете получить удар электрическим током.

Функции мультиметра

Мультиметры могут показывать множество различных показаний в зависимости от модели.Базовые тестеры измеряют напряжение, силу тока и сопротивление и могут использоваться для проверки целостности цепи, простой тест для проверки всей цепи. Более продвинутые мультиметры могут проверять все следующие значения:

Напряжение и сила переменного тока (переменного тока)
Напряжение и сила постоянного тока
Сопротивление (Ом)
Емкость (фарады)
Электропроводность (сименс)
децибел
Рабочий цикл
Частота (Гц)
Индуктивность (Генри)
Температура Цельсия или Фаренгейта

К некоторым мультиметрам могут быть прикреплены аксессуары или специальные датчики для дополнительных показаний, таких как:

Уровень света
Кислотность
Щелочность
Скорость ветра
Относительная влажность

Что такое цифровой мультиметр?

Цифровой мультиметр — это измерительный прибор, используемый для измерения двух или более электрических величин — в основном напряжения (вольты), тока (амперы) и сопротивления (Ом).Это стандартный диагностический инструмент для технических специалистов в электротехнической / электронной промышленности.

Цифровые мультиметры давно заменили игольчатые аналоговые измерители из-за их способности выполнять измерения с большей точностью, надежностью и повышенным сопротивлением. Fluke представила свой первый цифровой мультиметр в 1977 году.

Цифровые мультиметры сочетают в себе тестовые возможности однозадачных измерителей — вольтметра (для измерения вольт), амперметра (ампер) и омметра (ом). Часто они включают несколько дополнительных специализированных функций или расширенных параметров.Таким образом, технические специалисты с особыми потребностями могут найти модель, отвечающую их потребностям.

Лицевая сторона цифрового мультиметра обычно включает четыре компонента:

Дисплей: где можно просматривать результаты измерений.
Кнопки: для выбора различных функций; параметры зависят от модели.
Диск (или поворотный переключатель): для выбора основных значений измерения (вольт, ампер, ом).
Входные гнезда: Куда вставляются измерительные провода.

Измерительные провода представляют собой гибкие изолированные провода (красный — положительный, черный — отрицательный), которые подключаются к цифровому мультиметру.Они служат проводником от проверяемого объекта к мультиметру. Наконечники пробников на каждом выводе используются для тестирования цепей.

Термины «счетчик» и «цифры» используются для описания разрешающей способности цифрового мультиметра — насколько точные измерения может выполнять измеритель. Зная разрешение мультиметра, техник может определить, можно ли увидеть небольшое изменение измеряемого сигнала.

Пример: Если мультиметр предлагает разрешение 1 мВ в диапазоне 4 В, можно увидеть изменение на 1 мВ (1/1000 вольта) при чтении 1 В.

Цифровые мультиметры обычно группируются по количеству отображаемых на них отсчетов (до 20 000).

Вообще говоря, мультиметры попадают в одну из нескольких категорий:

Универсальные (также известные как тестеры)
Стандартные
Продвинутые
Компактные
Беспроводные

Нужна помощь в выборе мультиметра, который подходит именно вам? Воспользуйтесь селектором инструментов цифрового мультиметра.

Безопасность

Каждое приложение с цифровым мультиметром представляет потенциальную угрозу безопасности, которую необходимо учитывать при проведении электрических измерений.Перед использованием любого электрического испытательного оборудования люди всегда должны сначала обращаться к руководству пользователя, чтобы узнать о надлежащих рабочих процедурах, мерах предосторожности и ограничениях.

Как пользоваться цифровым мультиметром

Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался намного более точным и надежным, чем старые аналоговые стрелочные измерители.Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (Ом). Но это только начало того, на что способен этот удивительно полезный инструмент.

🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.

Вот пять вариантов использования цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.

Лучшие мультиметры

EX470 Мультиметр и инфракрасный термометр

Компактный мультиметр Fluke 115

Fluke 204,99 долл. США

10990,00 руб. (23% Скидка)

Электрический тестер Fluke T5600

Fluke 132 доллара.99

$ 108,27 (19% скидка)

Цифровые клещи CL380

💡Внимание! Работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности. Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.

Прежде чем погрузиться в подробности использования вашего нового мультиметра, прочтите также вводные статьи Fluke по мультиметрам.Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Тестирование батарей Свежая батарея будет производить напряжение немного больше номинального (для этой батареи 1,5 вольта). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для вольт постоянного тока

. Тревор Рааб

Начиная с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи.Сначала подключите черный щуп измерителя к разъему с маркировкой — COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, который выглядит как перевернутая подкова, мы вернемся к этому через минуту). Большинство современных измерителей делают эту установку почти надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красное гнездо. Теперь поверните поворотный переключатель (шкалу) в положение «Вольт постоянного тока»; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).

Удерживайте кончик красного щупа напротив положительной (+) внешней клеммы аккумулятора, а черный щуп — напротив отрицательной (-) внутренней клеммы. Напряжение батареи будет отображаться на экране дисплея измерителя. Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любых батарей, от AAA до автомобильных аккумуляторов.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи подавать ток под нагрузкой.Тест дает вам приблизительное представление о том, в порядке ли батарея, не работает или ее нужно зарядить.

Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт. Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.

Тревор Рааб

Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт.Подключите черный щуп к черному разъему COM измерителя, а красный щуп — к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль).Проверьте показания на экране глюкометра. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем извлеките черный датчик из розетки — оставьте красный датчик на месте — и вставьте черный датчик в небольшое закругленное отверстие (заземление) под двумя прорезями. Показания должны остаться прежними. В противном случае розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Проверка настенного выключателя

Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем.Сначала выключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили. Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.

Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель с автоматическим переключением диапазона, если повернете диск в положение Volts AC (Vac), на экране появится слово «auto»).Подключите черный щуп к разъему COM, а красный щуп — к красному разъему V.

Для проверки однополюсного выключателя (простейшего типа; имеет два латунных винта и один зеленый винт). Установите переключатель в положение «Выкл.». Теперь прикоснитесь датчиками измерителя к латунным винтовым клеммам на боковой стороне переключателя — не имеет значения, какой датчик касается какого винта.

При выключенном переключателе вы должны получить показание O.L (вы также можете получить другие показания, например, 99999 или такой символ, как I или даже этот: L).Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется бессмысленным (можно подумать, что измеритель покажет нулевое сопротивление), но измеритель сообщает вам, что, когда внутренние контакты не соприкасаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать. Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показание менее одного Ом. В противном случае переключатель неисправен и его необходимо заменить.

Еще один простой тест — повернуть шкалу измерителя в положение для непрерывности.Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки. Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если измеритель издает звуковой сигнал при включенном переключателе. Переключатель неисправен, если глюкометр не подает звуковой сигнал, когда переключатель установлен в положение «Вкл.».

Тестирование удлинителей Обратите внимание на чтение О.Л. на лицевой стороне счетчика. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается выхода заземления, а другой — намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.

Тревор Рааб

Разумно использовать глюкометр для проверки старых удлинителей, потому что поврежденные шнуры могут поражать вас током или вызвать возгорание.Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение Ом.

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление 8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим заземляющий контакт, и любым из двух других проводов внутри шнура не должно быть контакта.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическая цепь через шнур будет иметь сопротивление 0,8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный датчик и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура.Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь к черному щупу к узкому выступу, а затем к круглому зубцу для O.L. чтение.

Убедившись, что шнур не закорочен, проведите тест напряжения. Вставьте шнур в электрическую розетку и поверните шкалу измерителя в положение «Вольт переменного тока». Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить значение, близкое к 120 вольт.Теперь переместите красный щуп в более длинный (нейтральный) разъем, чтобы подтвердить показание около 0,1 милливольта (между заземлением и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный датчик в более длинном слоте, а черный датчик переместите в более короткий слот, чтобы получить показание напряжения около 120 вольт, подтверждающее, что удлинитель находится в хорошем состоянии.

Показания температуры

Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры.Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора для переключения между градусами Фаренгейта и Цельсия.

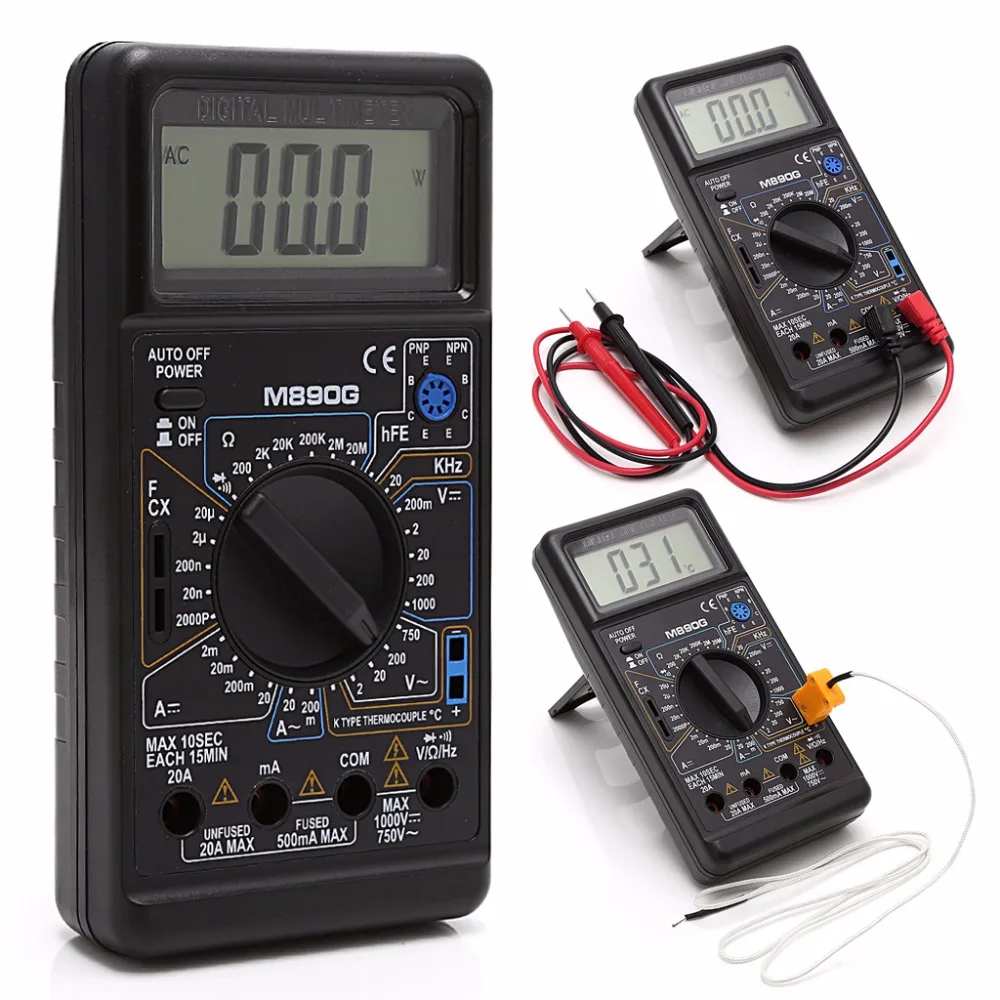

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя. Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.

А теперь несколько советов электрика

Дэвид Шапиро — старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем.Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Это считается окончательной работой по теме. Вот восемь основных предостережений Шапиро по безопасной работе с глюкометром.

Выработайте привычку держать пальцы на пластмассовых и резиновых деталях глюкометра, чтобы избежать контакта с металлическими поверхностями под напряжением.
Надевайте защитные очки при выполнении электрических испытаний, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
Красный по сравнению с черным: измеритель будет работать правильно, если вы перепутаете, какой датчик входит в какое гнездо, но возьмете привычку вставлять красный в красный, черный в черный, чтобы научиться связывать эти цвета с полярностью и ее полярностью. символы (знаки + и — и цвета, сопровождающие электрические клеммы и провода).
Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлического ящика и электрическим устройством, которое вы тестируете.Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, то теперь будет. В худшем случае поражение электрическим током может убить вас.
Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя наличие порезов, истирания или раздавливания.
Знайте свой счетчик. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите.Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего глюкометра — это руководство пользователя.
Обычно счетчик не ломается, когда перестает показывать (при условии, что у него хороший аккумулятор). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами). Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
Температура: Когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему.«Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

5 причин, по которым каждый должен иметь мультиметр

Любители домашнего ремонта действительно в восторге от своих электроинструментов.А в тени дрелей и шлифовальных машин мультиметр не пользуется особой любовью. Жаль, потому что мультиметры не менее полезны, и я рекомендую их каждому мастеру.

Если у вас его еще нет, в этом руководстве объясняются способы использования мультиметра в доме. Просто помните, что, как и при любых электромонтажных работах, действуйте осторожно и при необходимости проконсультируйтесь со специалистом.

А что

— это вообще мультиметр ?
Мультиметры покрыты загадочными символами и кнопками, но пусть это вас не пугает.Чаще всего вы будете использовать три основных функции: измерение напряжения, целостности цепи и сопротивления в электрических компонентах и цепях. В этом руководстве вы узнаете, как использовать эти функции для решения общих задач по дому.
Вам это кажется греческим? Ты не одинок.
Брайан Беннетт / CNET
При покупке мультиметра вы встретите модели в диапазоне от 1000 долларов (примерно 750 фунтов или 1300 австралийских долларов) — игнорируйте их.Это профессиональные модели, предназначенные для решения задач, выходящих далеко за рамки потребностей домашнего мастера. Вместо этого купите один всего за 10 долларов (примерно 8 фунтов или 13 австралийских долларов). Известно, что некоторые торговые сети, такие как Harbour Freight, даже раздают их.
Используйте мультиметр, чтобы проверить срок службы старых батарей.
Брайан Беннетт / CNET
1. Проверьте батареи
Вы застряли в ящике со старыми одноразовыми батареями.Беда в том, что вы не помните, как они туда попали. Вы не знаете, все ли они мертвы или некоторые все еще брыкаются. Не волнуйтесь, вам могут помочь режимы напряжения мультиметра.
Мультиметр поставляется с двумя изолированными щупами. Вам нужно будет подключить их к нужным портам (терминалам) на устройстве в зависимости от того, что вы хотите измерить.
Брайан Беннетт / CNET
Ваш мультиметр должен иметь два проводных щупа, имеющих красный и черный цвет.Они изолированы пластиком, имеют металлические наконечники и обычно имеют форму ручки. Черный щуп подключается к клемме «COM» мультиметра. Красный зонд подключается к клемме, обозначенной вольт (В) и ом (символ омега).
Поверните шкалу мультиметра в положение постоянного напряжения. Если ваш измеритель имеет возможность автоматического выбора диапазона (самостоятельно регулирует свою чувствительность к напряжению), просто найдите символ напряжения (V) с прямой линией над ним. Это означает напряжение постоянного тока. Волнистая линия над символом напряжения указывает на переменный ток.
Если в вашем мультиметре отсутствует автодиапазон, установите диапазон напряжения самостоятельно. Поверните циферблат в положение, отмеченное цифрой «20». Он должен быть сгруппирован в разделе «DCV» на циферблате. Теперь включите мультиметр. Прикоснитесь черным щупом (COM) к отрицательному полюсу батареи, которую вы проверяете. Затем прикоснитесь красным щупом к положительному полюсу батареи (торчащему концу).
При подтвержденном постоянном токе 1,5 В мой мультиметр показывает, что эта батарейка АА жива!
Брайан Беннетт / CNET
Теперь вы должны увидеть текущее значение напряжения, отображаемое на экране мультиметра.Если вы видите «0L», значит диапазон напряжения установлен слишком низким. Стандартные батареи AA и AAA рассчитаны на 1,5 вольт. Батарея для часов CR2032 выдает 3 вольта. Итак, если вы видите значение, которое соответствует номинальному напряжению батареи (или немного выше), это все еще хорошо. Более низкое значение указывает на то, что батарея разряжена или разряжена.
2. Проверьте удлинители
Сомневаетесь в целостности пыльного удлинителя? Установите шкалу мультиметра в режим проверки целостности цепи. Найдите символ звуковой волны (точка с постепенно увеличивающимися изогнутыми линиями).Конфигурация клемм вашего датчика останется прежней (черный в COM, красный в вольтах / омах).
Включите мультиметр. Вставьте черный зонд в одно из гнезд на одном конце шнура. Заземленный удлинительный шнур американского типа имеет три контакта на одном конце и три подходящие розетки (по размеру и форме) на другом.
Теперь прикоснитесь красным щупом к соответствующему штырю на конце шнура со штекером. Если это конкретное соединение, соединенное проводом внутри шнура, в порядке, мультиметр издает тональный или звуковой сигнал.Это говорит вам, что это соединение является непрерывным, то есть по нему будет проходить ток и замкнуть цепь. Таким образом проверьте две оставшиеся пары вилка / розетка. Когда все трое издают звуковой сигнал, значит, вы в деле. Если нет, то пора купить новый шнур.
3. Отсортируйте старые лампочки
Этот трюк надежно работает только с простыми лампами накаливания. Если у вас есть коробка со старыми лампочками в неизвестных условиях, используйте мультиметр, чтобы проверить, какие из них исправны, а какие перегорели.
Убедитесь, что ваш глюкометр находится в режиме проверки целостности цепи (см. Шаг 2) и включен. Коснитесь черным щупом внешней стороны металлического резьбового конца лампы. Это помогает поместить наконечник зонда в канавку для винтовой резьбы для дополнительной устойчивости. Теперь прикоснитесь концом красного зонда к электрическому контакту ножки лампочки (это причудливый способ сказать металлический круг в нижней части лампочки).
Когда красный датчик касается контакта, мультиметр издает звуковой сигнал, если электрическая цепь лампочки проверяется.Если нет звука, значит, у вас перегоревшая лампочка.
4. Найдите горячий провод
Скажем, сломался светильник на потолке — когда вы включаете и выключаете выключатель, ничего не происходит. Чтобы устранить неисправность переключателя света, сначала отключите питание на панели главного выключателя. Затем загляните внутрь коробки, осторожно вытащив из нее подключенный переключатель. (см. статью о том, как заменить выключатели света в этой статье.)
Первым приоритетом теперь является определение того, доходит ли до выключателя электричество дома.
Снова включите питание коробки на панели. Поверните мультиметр, чтобы измерить напряжение переменного тока и его диапазон до 200 вольт. Убедитесь, что черный датчик подключен к клемме «COM», а красный датчик — к клемме «V, Ом». Включите мультиметр. Теперь возьмитесь за задний датчик за выступающий пластиковый выступ. Гребень изолированного зонда находится на приличном расстоянии от металлического наконечника зонда.
Осторожно прикоснитесь черным щупом к металлической части корпуса переключателя света. Взявшись за него таким же образом, прикоснитесь переключателем с надписью «COM» к красному щупу.В этой клемме переключателя часто используется черный винт. Мультиметр должен теперь показывать значение 120 вольт или немного выше. Теперь вы подтвердили, что электрическая энергия дома (переменный ток 120 вольт) достигает переключателя, поступая от провода на клемме «COM» переключателя.
Подтвердите, что подозрительный коммутатор работает или вышел из строя.
Брайан Беннетт / CNET
5. Найдите неисправный выключатель
Если вы подозреваете, что выключатель света неисправен, вы можете использовать мультиметр, чтобы проверить его состояние.Отключите питание переключателя на панели. Отсоедините выключатель от проводки в его распределительной коробке. Используйте положения порта / клемм пробника, как и раньше (черный на COM, красный на В / Ом). Переведите шкалу мультиметра в режим сопротивления (Ом) и включите его.
Когда переключатель находится в выключенном положении, прикоснитесь одним щупом к черной клемме «COM» переключателя, а другим — к латунной клемме рядом с ней. Для этого теста не имеет значения, какой датчик подключается к какому выводу переключателя. Вы должны увидеть «OL» на дисплее мультиметра.Это означает, что в цепи переключателя имеется бесконечное сопротивление. Это имеет смысл, потому что переключатель выключен.
Теперь включите выключатель и выполните те же измерения. Если выключатель света исправен, мультиметр покажет значение сопротивления, близкое к нулю. В моем случае я зарегистрировал 0,4 Ом для старого трехпозиционного переключателя, который, как я знаю, работает нормально. Если вы все еще видите «OL» или бесконечное сопротивление на переключателе, то, скорее всего, он неисправен.
Переключатель рабочего освещения будет иметь низкое сопротивление в положении «включено».
Брайан Беннетт / CNET
Что такое цифровой мультиметр?
Цифровой мультиметр, или цифровой мультиметр, измеряет и проверяет несколько электрических стимулов, включая напряжение, ток и сопротивление. Это ежедневный диагностический инструмент, которым пользуются технические специалисты и инженеры-электрики. Он сочетает в себе функции вольтметра, амперметра и омметра. Цифровой мультиметр обычно включает в себя щупы, зажимы или провода, которые вставляются во входы на приборе, а затем подключаются к тестируемому устройству для выполнения измерения.
Почему используются цифровые мультиметры?
Цифровой мультиметр в основном используется для проверки одного из трех факторов: напряжения (вольт), тока (амперы) и сопротивления (Ом) по закону Ома. Это простое уравнение, приведенное ниже, обычно используется инженерами-электриками во время диагностических испытаний.
В = I x R
В = напряжение
I = ток
R = сопротивление
Инженеры
в лаборатории и на местах также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности.Например, напряжение, превышающее 42 В, или ток, превышающий 10 мА, могут вызвать болезненный шок, а в некоторых случаях привести к летальному исходу. Сопротивления также рассчитаны на определенную мощность (ватт) и могут нагреваться при более высоких токах и напряжениях. Цифровые мультиметры, по сути, помогают инженерам убедиться, что тестируемое устройство безопасно для работы.
Типы цифровых мультиметров
Цифровой мультиметр общего назначения
Универсальный мультиметр используется используется для Форм-фактор Обзор
Начинающие и любители Устранение неполадок в простых схемах и получение общего представления о том, что работает, а что нет. Портативный Они не обеспечивают высокую степень точности, но показания надежны.
Эти цифровые мультиметры, часто используемые любителями, измеряют напряжение, сопротивление, целостность цепи и ток для поиска и устранения неисправностей в простых цепях. Они не обеспечивают высокую степень точности — просто общее представление о том, что работает. Простота — ключ к успеху, а показания надежны.
Портативный цифровой мультиметр
Портативный цифровой мультиметр используется используется для Форм-фактор Обзор
Электрики, подрядчики и специалисты по ОВК Выполняйте измерения и устраняйте неисправности потенциально опасной системы в полевых условиях. Портативный Ручные цифровые мультиметры следует использовать, когда требуется мобильность.
Также известные как цифровые вольтметры, портативные цифровые мультиметры используются электриками, подрядчиками по электротехнике и специалистами по HVAC для проведения измерений и поиска неисправностей в потенциально опасных системах в полевых условиях. Когда требуется мобильность, следует использовать портативные цифровые мультиметры.
Усовершенствованный цифровой мультиметр
Расширенный цифровой мультиметр используется используется для Форм-фактор Обзор
Инженеры-электрики и электронщики Выполняйте более сложные измерения и будьте уверены в своих разработках. Скамья Эти цифровые мультиметры чрезвычайно точны и обладают множеством расширенных функций
Эти инструменты, также известные как настольные цифровые мультиметры или коммерческие цифровые мультиметры, используются инженерами-электриками и электронщиками для выполнения более сложных измерений и повышения уверенности в своей конструкции. Эти инструменты чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за низкоуровневым или переходным сигналом, а также взаимодействие с другими приборами.
Компактный цифровой мультиметр
Компактный цифровой мультиметр используется используется для Форм-фактор Обзор
Инженеры-электрики и электронщики Выполняйте более сложные измерения и будьте уверены в своих разработках. Монтаж в стойку Используется, когда необходимы точные измерения, но место ограничено.
Эти многоканальные мультиметры используются на производстве, когда необходимы точные измерения, но пространство для оборудования ограничено.Они встраивают карты с переключателями и мультиплексором, чтобы «втиснуть» десятки или даже сотни каналов в один мэйнфрейм.
Цифровой мультиметр
и осциллограф
Цифровой мультиметр позволяет вам считывать напряжение в любой момент времени, но осциллографы показывают, как напряжение изменяется во времени, графически отображая форму волны. Осциллографы часто используются вместо цифровых мультиметров при поиске и устранении неисправностей в более сложных схемах.
Цифровой мультиметр Используется для: Тип цепи:
Считайте напряжение в любой момент времени. Простые схемы
Осциллограф Используется для: Тип цепи:
Измерьте изменение напряжения во времени. Сложные схемы
Как выбрать цифровой мультиметр
Когда дело доходит до выбора подходящего цифрового мультиметра для вашего приложения, необходимо учитывать ряд соображений, начиная с того, где вы его будете использовать.Вы также захотите посмотреть на точность, скорость и количество каналов, необходимых для того, чтобы инструмент соответствовал требованиям вашей работы.
Получите лучший цифровой мультиметр для ваших нужд
Как пользоваться цифровым мультиметром
Цифровой мультиметр очень легко настроить и использовать для проведения тестов в лаборатории. Просто выполните шесть шагов ниже, чтобы настроить цифровой мультиметр и начать измерение тестируемого устройства (DUT).
1. Осмотрите цифровой мультиметр и тестируемое устройство на предмет физических повреждений.
2. Вставьте соответствующие щупы во входы цифрового мультиметра (щупы и входы обычно имеют цветовую маркировку для простоты использования).
3. Установите цифровой мультиметр в режим измерения сопротивления, напряжения или тока, в зависимости от того, что вы измеряете.
4. Проверьте правильность работы цифрового мультиметра с известным источником напряжения.
5. Удерживайте концы зондов или зажимов на положительной и отрицательной клеммах тестируемого устройства для выполнения измерений.
6. Во время работы следите за предупреждениями по технике безопасности на экране цифрового мультиметра.
Примечание. Приведенные выше шаги охватывают основы использования цифрового мультиметра, но инженеры всегда должны обращаться к руководству по эксплуатации для конкретной модели, прежде чем использовать цифровой мультиметр, чтобы гарантировать безопасность и точность измерений.
Ресурсы цифрового мультиметра
Готовы поднять свои знания в области цифрового мультиметра на новый уровень? Узнайте больше о цифровых мультиметрах и о том, как ими пользоваться, в Учебном центре Tektronix.
Если вы думаете о покупке цифрового мультиметра с расширенными возможностями, просмотрите нашу сравнительную таблицу цифровых мультиметров, просмотрите нашу коллекцию цифровых мультиметров или запросите демонстрацию продукта.
Что такое DMM — Цифровой мультиметр »Примечания по электронике
Цифровой мультиметр DMM — это испытательный прибор, используемый для измерения электрических величин, включая напряжение, ток и сопротивление, хотя современные цифровые мультиметры часто выполняют гораздо больше измерений.
Учебное пособие по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей
Цифровой мультиметр или цифровой мультиметр сегодня является одним из наиболее широко используемых видов испытательного оборудования — они практически бесценны в любой лаборатории электроники, для дома, любителя и профессионального инженера-электронщика.
Стоимость цифровых мультиметров значительно варьируется. Некоторые из этих измерительных приборов можно купить очень дешево, они обеспечивают очень хорошее обслуживание, и они удивительно точны — гораздо точнее, чем требуется для большинства измерений, но также доступны мультиметры верхнего диапазона с очень высокими характеристиками для использования в самых требовательных приложениях.
Первоначально использовались аналоговые мультиметры, но в наши дни они используются редко, поскольку цифровые технологии сделали цифровые мультиметры более дешевыми, более точными и способными предоставить гораздо больше возможностей, помимо измерения тока, напряжения и сопротивления.
… помимо ампер, вольт и ом, многие цифровые мультиметры могут измерять параметры, включая частоту, емкость, целостность цепи и температуру ….
Цифровые мультиметры или цифровые мультиметры
могут измерять множество различных параметров в электрической цепи. Базовые цифровые мультиметры могут измерять амперы, вольты и омы, как это делали более старые аналоговые измерители, но с легкостью включения дополнительных функций в интегральную схему многие цифровые мультиметры могут также выполнять ряд других измерений.
Многие из них включают в себя функции, позволяющие измерять емкость, частоту, целостность цепи (с зуммером для облегчения измерений при взгляде на печатную плату), температуру, функциональность транзистора и часто также ряд других измерений.
Что такое цифровой мультиметр?
В течение многих лет использовались аналоговые мультиметры. Поскольку современные интегральные схемы не были доступны, эти испытательные инструменты проложили путь для более поздних цифровых версий.

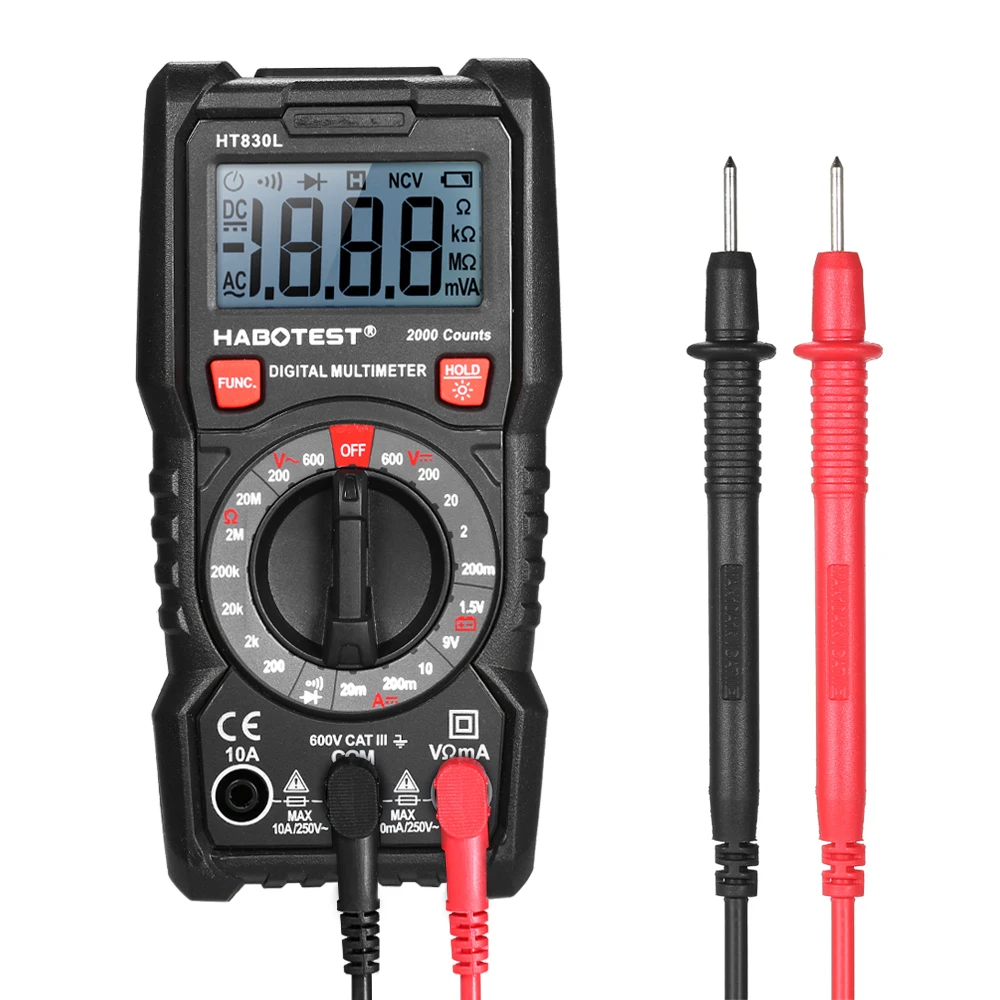

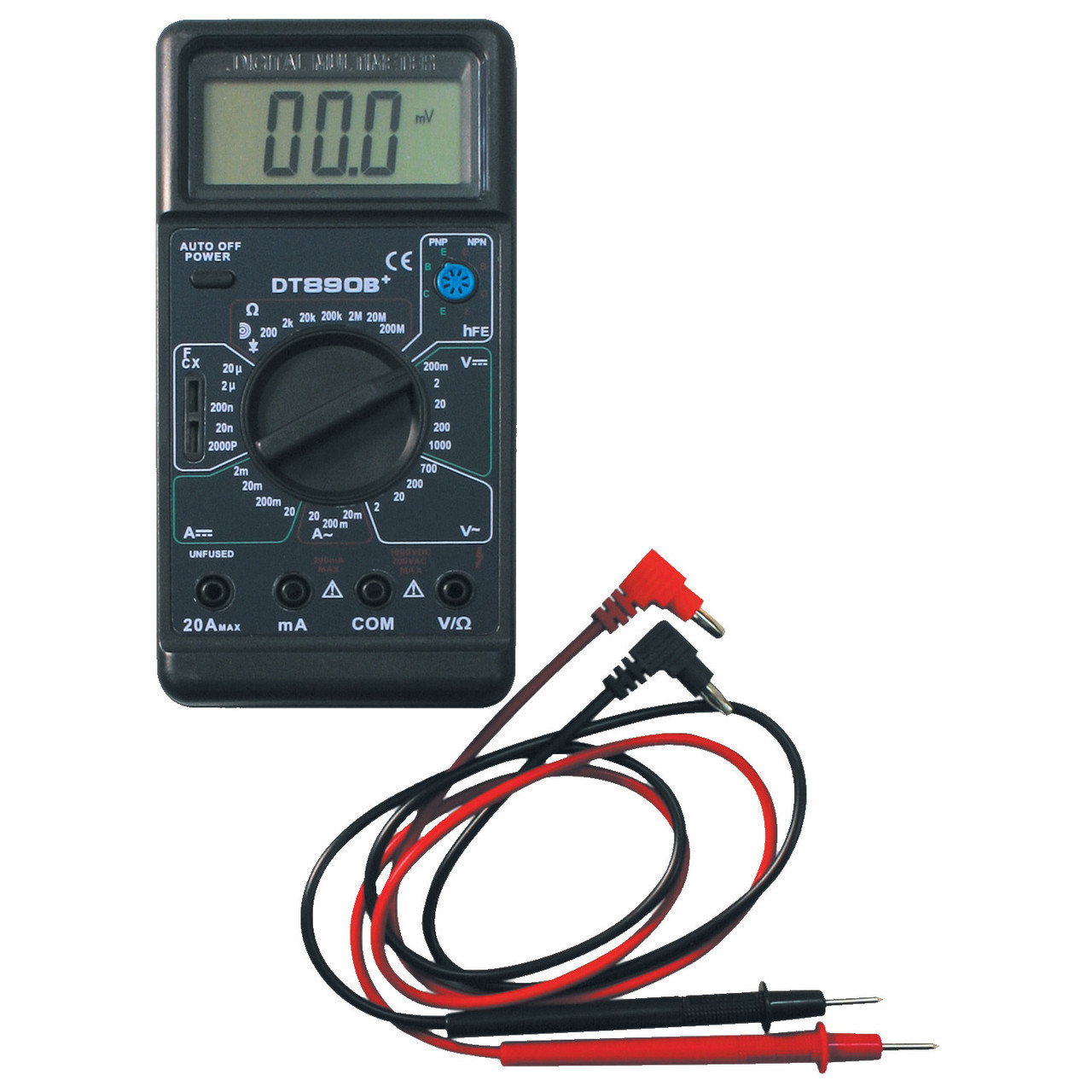

Типичный недорогой цифровой мультиметр
Аналоговые мультиметры могут измерять только амперы, вольт и ом. Однако внедрение технологии интегральных схем и других технологий позволило производить аналого-цифровые преобразователи наряду с развертываниями, такими как жидкокристаллические дисплеи. Это позволило создать контрольно-измерительные приборы, которые могли бы измерять основные измерения ампер вольт и ом в цифровом виде.
В дополнение к этому, было возможно добавить дополнительные измерения при очень небольших затратах, что сделало эти испытательные приборы гораздо более универсальными, чем старые аналоговые аналоги.
Базовая блок-схема типичного цифрового мультиметра приведена на схеме ниже. Хотя разные цифровые мультиметры будут использовать разные схемы, одни и те же базовые методы, как правило, используются от одного измерительного прибора к другому.

Блок-схема цифрового мультиметра, использующего регистр последовательного приближения АЦП
Концепция, используемая в аналого-цифровом преобразовании, называется регистром последовательного приближения. Как следует из названия, регистр последовательного приближения АЦП работает путем последовательного поиска значения входящего напряжения.

Типовые элементы управления и подключения цифрового мультиметра
Интерфейсы на передней панели цифрового мультиметра обычно очень просты. Базовый цифровой мультиметр обычно имеет переключатель, дисплей и разъемы для измерительных щупов.
Основное соединение типичного цифрового мультиметра показано на изображении и в описании ниже, но, очевидно, точная схема и возможности будут зависеть от конкретного используемого измерительного прибора.

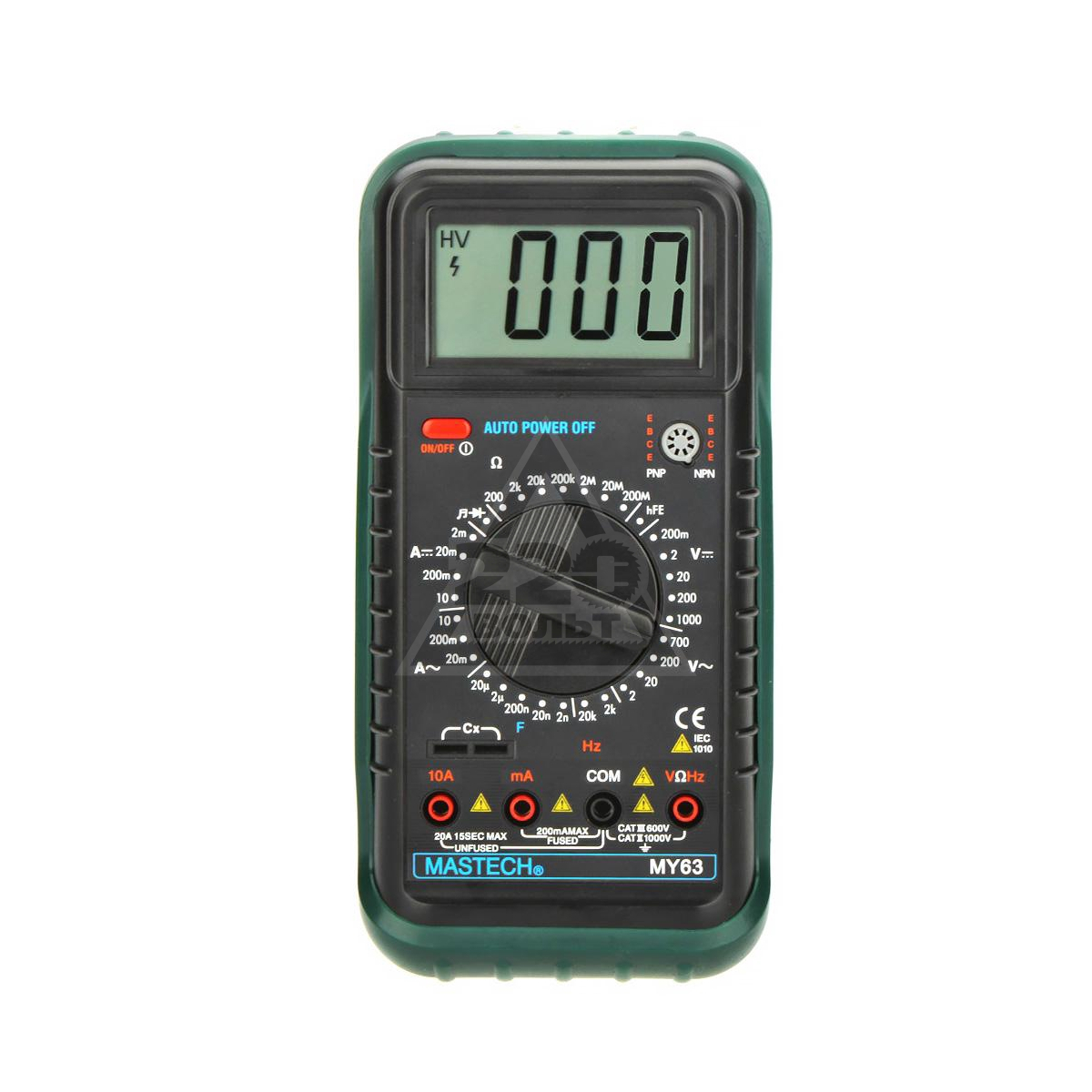

Цифровой мультиметр с элементами управления и подключениями
Дисплей Дисплей цифрового мультиметра обычно легко увидеть и прочитать. Большинство из них имеют четыре цифры, первая из которых часто может быть либо 0, либо 1, и обычно также будет индикация + / -. Также может быть несколько других индикаторов меньшего размера, таких как AC / DC и т. Д., В зависимости от модели DMM
.
Основные соединения Датчики будут подключены к некоторым основным соединениям.Хотя одновременно нужны только двое, их может быть три или четыре. Обычно это могут быть:
Обычный — для использования со всеми измерениями, и для этого потребуется отрицательный или черный провод и зонд
.
Вольт, Ом, частота — это соединение используется для большинства измерений и включает положительный или красный провод и щуп.
Ампер и миллиампер — это соединение используется для измерения тока и снова будет подключаться к красному проводу и щупу.
Сильный ток — часто бывает отдельное соединение для сильноточных измерений.Следует проявлять осторожность, чтобы использовать это соединение, а не соединение с низким током, если ожидается высокий уровень тока.
Это типичные соединения для мультиметра, и каждая модель мультиметра может иметь свои собственные требования и соединения.
Главный выключатель Обычно используется один главный поворотный переключатель для выбора типа измерения и необходимого диапазона.
Дополнительные соединения Могут быть дополнительные соединения для других измерений, таких как температура, когда термопаре потребуются собственные соединения.Некоторые измерители также могут измерять усиление транзисторов, и для этого потребуются отдельные соединения на измерителе.
Дополнительные кнопки и переключатели Будет несколько дополнительных кнопок и переключателей. Основной, очевидно, будет кнопка включения / выключения. Также могут быть доступны другие функции, включая такие элементы, как удержание пикового значения.
Переключатели и органы управления обычно устанавливаются с главным переключателем диапазонов, занимающим центральное положение на панели мультиметра.Дисплей обычно занимает место в верхней части прибора, чтобы его было легко увидеть, и он не был закрыт проводами, а также его все еще можно было увидеть, если переключатель задействован.
Любые дополнительные переключатели обычно располагаются вокруг главного переключателя, где до них очень легко добраться.
Соединения для измерительных проводов обычно расположены в нижней части передней панели измерителя. Таким образом, до него легко добраться, но провода не мешают работе и обзору переключателей и дисплея.
Как пользоваться цифровым мультиметром
Работа самого цифрового мультиметра обычно очень проста. Зная, как проводить измерения напряжения, тока и сопротивления, нужно использовать мультиметр.
Если счетчик новый, то для его питания, очевидно, потребуется установить батарею. Обычно это просто и понятно, подробности можно найти в инструкции по эксплуатации цифрового мультиметра.
При использовании счетчика можно выполнить несколько простых шагов:
Включите счетчик
Вставьте датчики в правильные соединения — это необходимо, потому что может быть несколько различных соединений, которые можно использовать.
Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку счетчика.
Оптимизируйте диапазон для лучшего чтения. Если возможно, разрешите всем начальным цифрам не считывать ноль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!
При проведении каких-либо измерений необходимо соблюдать осторожность, чтобы не допустить проскальзывания измерительных щупов, так как это может привести к короткому замыканию в цепи тестируемой цепи.В крайних случаях это может вызвать короткое замыкание питания или повредить плату.
Обычно при проверке платы соединения расположены достаточно далеко друг от друга, чтобы это не было проблемой, но следует проявлять осторожность, особенно при работе с цепями высокого напряжения и тока.
Общая точность цифрового мультиметра
Есть ряд элементов, которые способствуют тому, что можно условно назвать точностью. Двумя основными составляющими являются разрешение и фактическая точность измерительной системы
.
Разрешение Разрешение цифрового мультиметра часто указывается в количестве цифр.Цифровые мультиметры будут указаны в количестве цифр на дисплее. Обычно это будет число, состоящее из целого и половины, например 3 1/2 цифры. По соглашению половинная цифра может отображать либо ноль, либо 1. Этот трехцифровой счетчик может отображать до 1999 года. Иногда можно использовать трехчетвертную цифру. Это может отображать число больше единицы, но меньше девяти.
Точность Точность измерителя отличается от разрешения дисплея.Это представляет собой неточность показаний из-за неточностей цифрового мультиметра.
Хотя точность цифрового мультиметра будет намного выше, чем у аналогового мультиметра, он помогает понять разницу между точностью и разрешением.
Также необходимо понимать разницу между ними, чтобы понимать общую точность любых выполняемых измерений.
Цифровые мультиметры
— универсальные измерительные приборы.С развитием цифровых технологий многие из этих измерительных приборов могут обеспечивать дополнительные измерения помимо измерений основного напряжения, тока и сопротивления. При покупке цифрового мультиметра стоит выбрать тот, который может измерять параметры, которые могут потребоваться.
Цифровые мультиметры
могут выполнять очень точные измерения и отображать их так, чтобы их можно было легко прочитать.
Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в тестовое меню.. .
Общие сведения о том, как работает цифровой мультиметр DMM »Примечания по электронике
Понимание того, как работает цифровой мультиметр, поможет вам максимально использовать его преимущества и минимизировать влияние его недостатков.
Учебное пособие по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей
Использование цифрового мультиметра помогает понять, как работает измерительный прибор.Таким образом, можно наилучшим образом использовать его — понимание того, как работает цифровой мультиметр, позволяет выбрать наилучшие настройки и т. Д.
Ввиду используемой цифровой технологии, а не аналоговых циферблатов, цифровой мультиметр работает совсем иначе, чем старые аналоговые мультиметры. Цифровые мультиметры используют технологию аналого-цифрового преобразователя, а также они могут предоставить гораздо больше возможностей измерения, потому что добавление дополнительных измерений в базовую ИС не приводит к значительному увеличению стоимости.
Основными измерениями, выполняемыми любым мультиметром, являются амперы, вольт и ом (сопротивление), и многие цифровые мультиметры обеспечивают множество других измерений, включая емкость, сопротивление транзистора, зуммер проверки целостности цепи, температуру и т. Д. В зависимости от конкретного измерительного прибора.

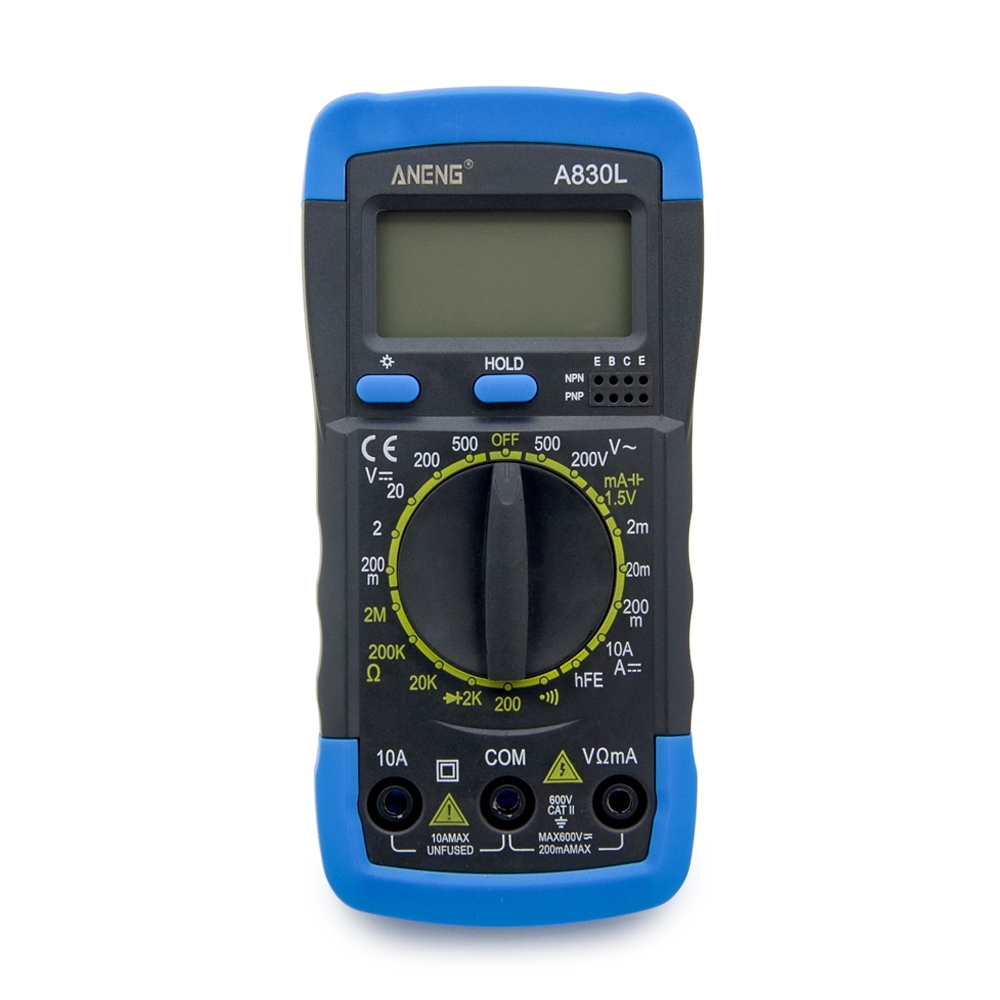

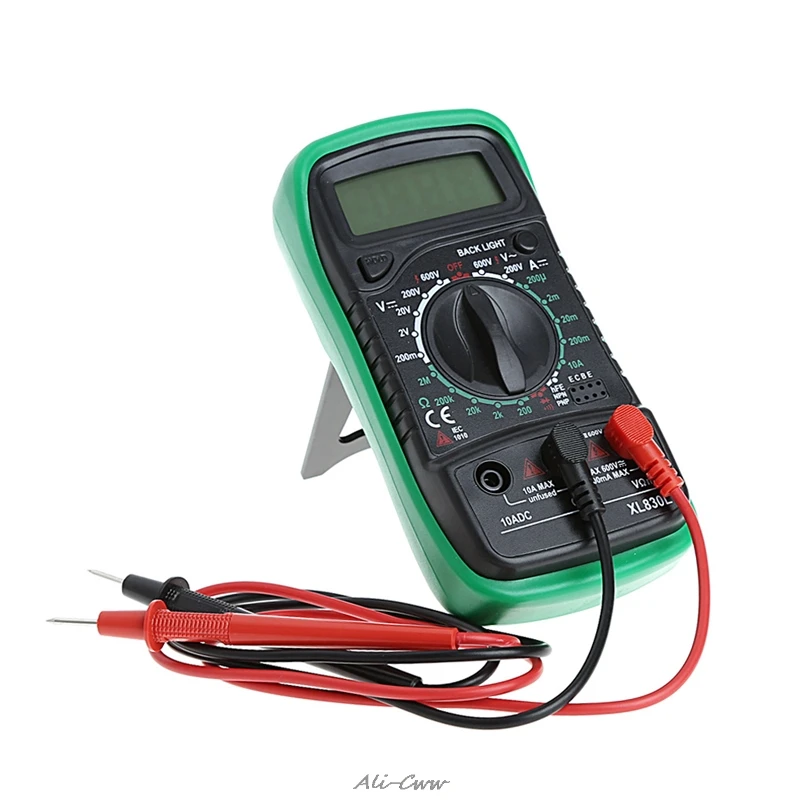

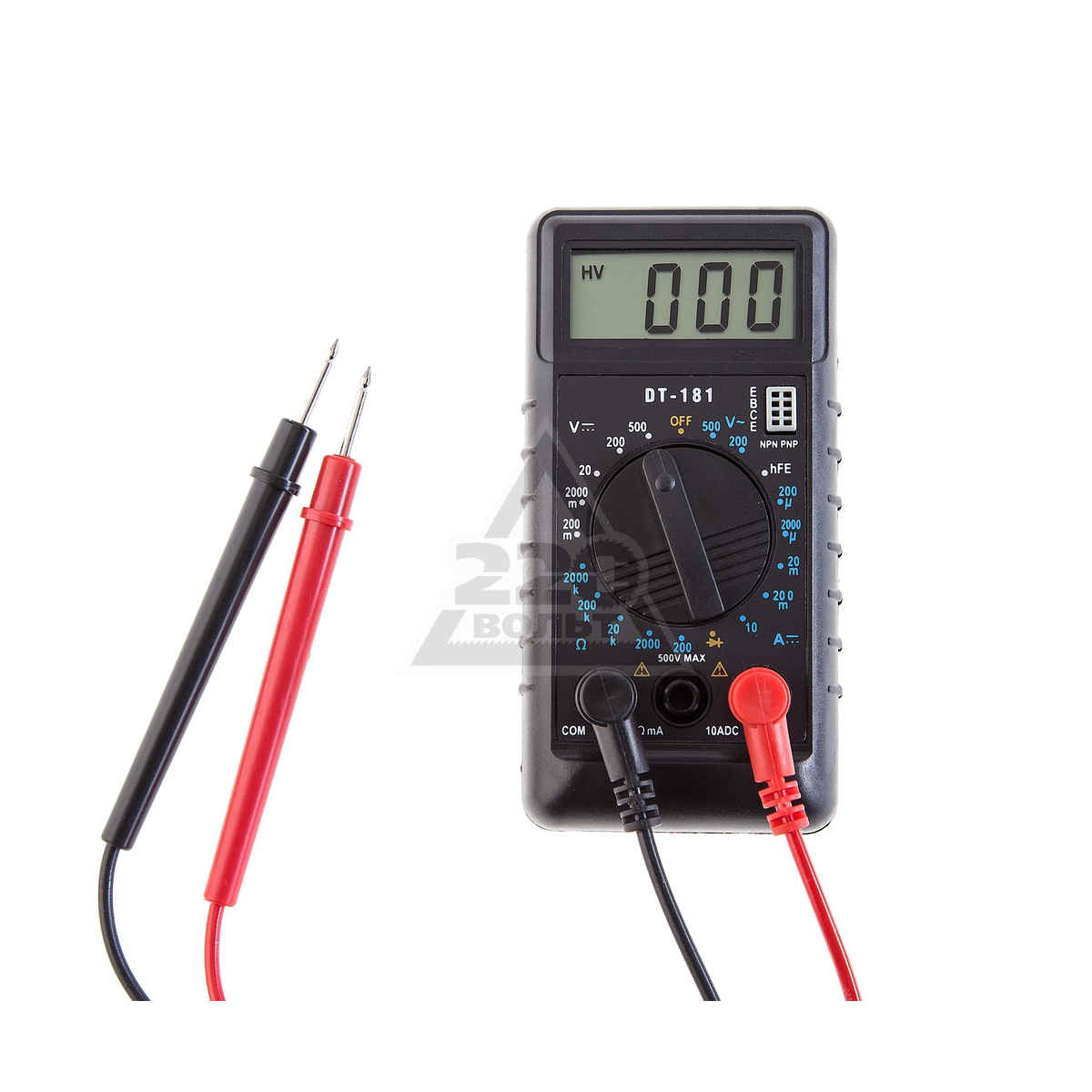

Стандартный недорогой цифровой мультиметр
Принцип работы цифрового мультиметра
При рассмотрении того, как работает цифровой мультиметр, необходимо понимать основные технологии, которые обычно используются.
Для цифрового мультиметра одним из ключевых процессов является аналого-цифровое преобразование.
Существует множество форм аналого-цифрового преобразователя, АЦП. Однако тот, который наиболее широко используется в цифровых мультиметрах, цифровой мультиметр известен как регистр последовательного приближения или SAR.
Некоторые АЦП последовательного приближения могут иметь уровень разрешения только 12 бит, но те, которые используются в испытательном оборудовании, включая цифровые мультиметры, обычно имеют 16 бит или, возможно, более, в зависимости от приложения.
Обычно для цифровых мультиметров обычно используются уровни разрешения 16 бит со скоростью 100 тыс. Выборок в секунду. Этих уровней скорости более чем достаточно для большинства приложений цифрового мультиметра, где обычно не требуются высокие уровни скорости. Как правило, для большинства стендовых или обычных испытательных приборов измерения необходимо проводить с максимальной скоростью несколько секунд, возможно, десять в секунду.

АЦП с регистром последовательного приближения, используемый в большинстве цифровых мультиметров
Как следует из названия, АЦП с регистром последовательного приближения работает путем последовательного поиска значения входящего напряжения.
Первая стадия процесса заключается в том, что схема выборки и удержания измеряет напряжение на входе цифрового мультиметра, а затем поддерживает его на постоянном уровне.
При постоянном входном напряжении регистр начинается с половины значения полной шкалы. Обычно для этого требуется самый старший бит, MSB установлен в «1», а все остальные — в «0».Предполагая, что входное напряжение может быть где угодно в диапазоне, средний диапазон означает, что АЦП установлен в середине диапазона, и это обеспечивает более быстрое время установления. Поскольку он должен перемещаться только на максимум полной шкалы, а не на 100%.
Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной допустимой, выход компаратора будет низким, и это приведет к тому, что регистр выйдет на уровень 0100. Если напряжение выше этого, регистр переместится на 0110 и и так далее, пока не найдет ближайшее значение.
Видно, что преобразователям SAR требуется один аппроксимирующий цикл для каждого выходного бита, то есть n-битный АЦП потребует n циклов.
Работа цифрового мультиметра
Хотя аналого-цифровой преобразователь является ключевым элементом в измерительном приборе, чтобы полностью понять, как работает цифровой мультиметр, необходимо рассмотреть некоторые другие функции, связанные с аналого-цифровым преобразователем, АЦП.
Хотя АЦП будет снимать очень много отсчетов, цифровой мультиметр в целом не будет отображать или возвращать все отсчеты.Вместо этого образцы буферизируются и «усредняются» для достижения высокой точности и разрешения.
Буферизация и «усреднение» преодолеют влияние небольших изменений, таких как шум и т. Д., Шум, создаваемый первыми аналоговыми каскадами цифрового мультиметра, является важным фактором, который необходимо преодолеть для достижения максимальной точности.

Блок-схема работы цифрового мультиметра
Основным измерением является измерение напряжения — аналого-цифровой преобразователь преобразует аналоговое напряжение в цифровой формат, чтобы его можно было обработать схемой обработки.
Для измерения больших напряжений на входе АЦП могут быть выполнены схемы с делителями потенциала. Это может привести к тому, что входное напряжение попадет в диапазон АЦП.
Аналогичным образом можно измерить ток, контролируя напряжение на известном резисторе.
Таким образом, цифровой мультиметр использует методы измерения, очень похожие на методы аналогового измерителя, в которых использовались последовательные резисторы и параллельные шунты.
Для измерения сопротивления требуется немного другой подход, часто измерение напряжения на резисторе через известное сопротивление от стабилизированного напряжения в измерителе.
Еще одним элементом цифрового мультиметра является дисплей. Вместо аналогового панельного измерителя в цифровых мультиметрах используется числовой дисплей. Обычно это жидкокристаллический дисплей, поэтому будьте осторожны, используя его на улице, если становится холодно, поскольку жидкокристаллические дисплеи не работают при температуре ниже 0 ° C.
Обычно дисплеи относительно большие, и на них можно довольно легко увидеть все цифры. В темноте цифры могут быть труднее различимы, но некоторые цифровые мультиметры имеют подсветку, обеспечивающую дополнительный свет в этих обстоятельствах.
Время измерения
Одна из ключевых областей понимания того, как работает цифровой мультиметр, связана со временем измерения. Помимо базовых измерений, требуется ряд других функций, и все они занимают немного времени. Соответственно, время измерения цифрового мультиметра, DMM, не всегда может показаться простым.
Всегда лучше давать цифровому мультиметру время для стабилизации, хотя в большинстве случаев скорость, с которой проводятся измерения, очень высока и не будет беспокоить пользователя, выполняющего ручную работу.Если используются цифровые мультиметры с компьютерным управлением, для этого может потребоваться немного дополнительного времени в программе. Эти автоматизированные цифровые мультиметры, как правило, находятся в ящиках настольного типа, а не в ручных ручных.
Общее время измерения для цифрового мультиметра состоит из нескольких этапов, на которых выполняются различные действия:
Время переключения: Время переключения — это время, необходимое для установки прибора после переключения входа.Сюда входит время установления после изменения типа измерения, например от напряжения до сопротивления и т. д. Оно также включает время установления после изменения диапазона. Если включен автоматический выбор диапазона, измерителю необходимо будет выполнить настройку, если потребуется изменение диапазона.
Время установления: После того, как измеряемое значение было применено к входу, потребуется определенное время для его установления. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом или, как правило, для стабилизации схемы и прибора.
Часто можно увидеть, как счетчик вернется к окончательному показанию. В этом нет ничего необычного, и необходимо дать счетчику время для стабилизации и снятия устойчивых показаний.
Время измерения сигнала: Это основное время, необходимое для выполнения самого измерения. При измерениях переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.Например, для минимальной частоты 50 Гц требуется апертура в четыре раза, когда требуется период, то есть 80 мс для сигнала 50 Гц или 67 мс для сигнала 60 Гц и т. Д.
Время автоматического обнуления: Некоторые цифровые измерители, обычно цифровые мультиметры более высокого уровня, имеют возможность, известную как автоматическое определение диапазона. При использовании в этом режиме необходимо только выбрать тип выполняемого измерения: ток постоянного тока, переменного тока; Напряжение постоянного тока; Напряжение переменного тока и т. Д. Помимо этого, измеритель сам установит диапазон в соответствии с входным напряжением.
Когда выбран автоматический выбор диапазона или внесены изменения в диапазон, необходимо обнулить счетчик для обеспечения точности. После выбора правильного диапазона автоматическое обнуление является производительностью для этого диапазона. Хотя обычно он довольно короткий, в некоторых случаях его можно заметить.
Время калибровки АЦП: В некоторых цифровых мультиметрах калибровка выполняется периодически. Это необходимо учитывать, особенно если измерения проводятся в автоматическом или компьютерном режиме.
Принцип работы цифрового мультиметра относительно прост, но можно понять, что измерение различных форм сигналов или прерывистых напряжений может дать необычные результаты. Также важно выбрать правильную настройку времени, в течение которого можно проводить измерения. Понимание того, как работает цифровой мультиметр, позволяет принимать более обоснованные решения, подобные этим и другим, при использовании цифрового мультиметра.
Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в тестовое меню.

Что такое мультиметр

Что такое мультиметр

Что такое мультиметр и как выбрать самый надежный

Что такое мультиметр?

Кому пригодится мультиметр?

На какие моменты стоит обратить внимание при выборе?

Для небольшого бюджета

Мультиметры среднего ценового диапазона

Профессиональные и очень дорогие мультиметры

Как пользоваться мультиметром, простая инструкция

Классификация

Внешний вид

Замер постоянного напряжения

Замер переменного напряжения

Замер сопротивления

Замер тока

Проверка диодов, конденсаторов и транзисторов

Прозвонка

Цифровой мультиметр: конструкция и работа

Из чего состоит цифровой мультиметр

Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора

Как применяется мультипликатор в механических тестерах

Как работает цифровой мультиметр

Как пользоваться мультиметром

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Как пользоваться мультиметром: значения символов, функции, измерения

Что такое мультиметр и как им пользоваться

Как пользоваться мультиметром

Как измерить напряжение мультиметром

Как измерить силу тока мультиметром

ВАЖНО!

Как померить сопротивление мультиметром

Режим прозвонки на мультиметре

Что такое мультиметр?

Аналоговые мультиметры

Цифровые мультиметры

Использование мультиметра

Функции мультиметра

Что такое цифровой мультиметр?

Как пользоваться цифровым мультиметром

А теперь несколько советов электрика

5 причин, по которым каждый должен иметь мультиметр

А что

1. Проверьте батареи

2. Проверьте удлинители

3. Отсортируйте старые лампочки

4. Найдите горячий провод

5. Найдите неисправный выключатель

Что такое цифровой мультиметр?

Почему используются цифровые мультиметры?

Типы цифровых мультиметров

и осциллограф

Как выбрать цифровой мультиметр

Получите лучший цифровой мультиметр для ваших нужд

Как пользоваться цифровым мультиметром

Ресурсы цифрового мультиметра

Что такое DMM — Цифровой мультиметр »Примечания по электронике

Что такое цифровой мультиметр?

Типовые элементы управления и подключения цифрового мультиметра

Как пользоваться цифровым мультиметром

Общая точность цифрового мультиметра

Общие сведения о том, как работает цифровой мультиметр DMM »Примечания по электронике

Понимание того, как работает цифровой мультиметр, поможет вам максимально использовать его преимущества и минимизировать влияние его недостатков.

Принцип работы цифрового мультиметра

Работа цифрового мультиметра

Время измерения

Добавить комментарий Отменить ответ
