Чем проходной выключатель отличается от обычного
Перейти к списку
Все статьи /
tesli тесли выключатель проходной выключатель обычный выключатель
На первый взгляд, разницы как таковой нет между выключателем и переключателем. Но она есть, и ощутимая.
Выключателем именуется двухпозиционное коммутирующее устройство, имеющее пару нормально-разомкнутых контактов. Функциональное его предназначение – коммутация нагрузки в электросетях напряжением 220 В. Обычным выключателем нельзя отключать токи КЗ (короткое замыкание), так как в конструкции его отсутствует устройство для дугогашения. Для этого существуют автоматические выключатели, но это уже совершенно другой вид электрических аппаратов.
Переключатель названий имеет несколько. Наиболее часто его именуют дублирующим, переходным либо перекидным выключателем (переключателем).
Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.
Все выключатели и переключатели Вы можете найти в нашем каталоге.
Другие статьи
Новый уровень модульного оборудования – ARMAT IEK
Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.
IEK ARMAT
Все статьи /
Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения
Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.
дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры
Все статьи /
Электрощит для квартиры и частного дома: основные отличия
Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.
электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире
Все статьи /
Купить розетки и выключатели в квартиру. Какие выбрать?
Электроустановочные изделия уже давно стали элементом интерьера.эксперт тесли электрика tesli розетки и выключатели в квартире какие розетки и выключатели купить
Все статьи /
Уличные светильники: организация освещения в частном доме и на придомовой территории.
Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.
светильники tesli эксперт тесли дизайн уличное освещение
Все статьи /
Разводка электрики в деревянном доме
При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.
ретро-проводка Tesli эксперт Тесли разводка электрика
Все статьи /
Проходной выключатель — что это такое и как работает?
Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Схемы с их использованием несколько сложнее, чем традиционные, поскольку подразумевают установку нескольких коммутационных аппаратов.
Освещение с использованием проходных выключателей обычно обустраивают в длинных коридорах, на лестницах, садовых дорожках, в спальнях. Такая схема позволяет, включив свет в одном конце помещения, выключить его в другом, не возвращаясь к первому выключателю.
Виды проходных выключателей
Проходные выключатели классифицируются так же, как и обычные.
По количеству клавиш:
- одноклавишные;
- двухклавишные;
- трёхклавишные
- одно- или двухклавишные перекрёстные (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).
По типу управления:
- клавишные;
- сенсорные;
- с ПДУ и т.д.
[attention type=red]Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. [/attention]Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.
Принцип действия — особенности переключения электрической цепи
Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели.
Основные различия между ними заключаются в их системе контактов.
Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.
[blockquote_gray]Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.
Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.[/blockquote_gray]
Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).
Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.
[attention type=yellow]При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.[/attention]
Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.
[blockquote_gray]Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света.
Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.
Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.[/blockquote_gray]
Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.
Перекрёстные выключатели: схема управления освещением из трех и более мест
Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.
Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной.
Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

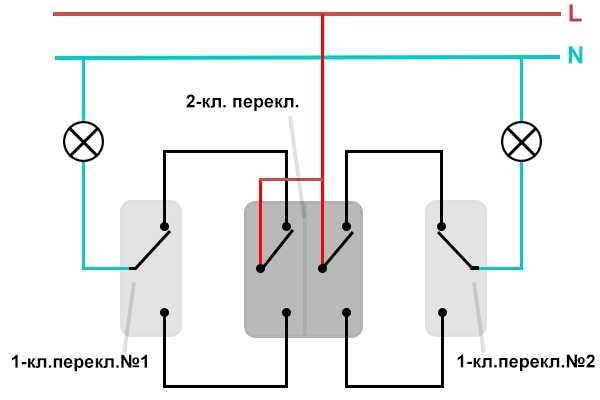

[attention type=green]При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.[/attention]
Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.
Видео инструкция, демонстрирующая принцип работы проходного выключателя
Что делает автоматический выключатель?
Доступ к электричеству стал совершенно необходимой и ключевой частью любого современного коммерческого или промышленного предприятия или даже просто выполнения повседневных домашних задач. Однако, несмотря на это, электричество по своей природе довольно изменчиво, и поэтому его необходимо точно сдерживать и планировать, а потенциальные риски должны быть смягчены.
Для выполнения функции электробезопасности создано множество устройств, самым популярным и распространенным из которых является автоматический выключатель. Вы спрашивали себя: «Что делает автоматический выключатель?» Не знакомы с использованием и работой этих опор электробезопасности? PSI Power & Controls может помочь вам понять, как и почему!
Если у вас остались вопросы, позвоните в нашу команду по телефону (704) 594-4107, чтобы узнать больше.
Свяжитесь со своим представителем сегодня!
Наша команда оценит ваши потребности и порекомендует подходящие продукты.
Какова функция автоматического выключателя?
В своей простейшей форме автоматический выключатель представляет собой автоматическую систему защиты цепи. Выключатели устанавливаются в электрическом щите (коробке выключателей), и каждая цепь подключается к отдельному выключателю.
Автоматический выключатель будет контролировать цепь, и в случае возникновения такой проблемы, как перегрузка, автоматический выключатель немедленно отключит эту цепь.
В просторечии это часто называют «отключением выключателя» или «отключением выключателя», и это обычно происходит, когда приборы или оборудование выходят из строя или слишком много мощных тяговых инструментов помещается (подключается) в одну цепь.
Представьте себе домашнюю розетку с подключенными к ней обогревателем, телевизором и пылесосом. Это было бы почти наверняка вызывает срабатывание выключателя, который отключает доступ и работу этой цепи до тех пор, пока проблема не будет устранена, а выключатель не будет сброшен и возвращен в исходное положение.
Чем автоматический выключатель отличается от предохранителя?
Предохранители и выключатели в целом служат той же цели, хотя выключатели во многих случаях превзошли плавкие предохранители в использовании (конечно, это не всегда так, поскольку предохранители по-прежнему занимают нишу во многих бытовых приборах и коммерческих приложениях, но это действительно представляет собой большинстве ситуаций).
Основное различие между предохранителем и прерывателем заключается в том, что прерыватель можно использовать повторно до тех пор, пока он не изнашивается, что обычно занимает довольно много времени. С другой стороны, предохранитель можно использовать только один раз. Предохранители представляют собой стеклянный цилиндр, содержащий тонкую нить накала, и при срабатывании нить сгорает, плавится или иным образом становится бесполезной, а в некоторых случаях стеклянный цилиндр может даже треснуть.
Чем автоматический выключатель отличается от разъединителя?
Выключатели и разъединители по-прежнему очень похожи, но используются для решения различных потенциальных проблем с электричеством в коммерческом объекте. Они может во многих ситуациях работать взаимозаменяемо, но разъединители являются лучшим вариантом для многих приложений коммерческого оборудования.
В некоторых случаях разъединители также оснащены предохранителями (плавкими разъединителями) для обеспечения дополнительной защиты, хотя они также требуют замены предохранителя в случае электрической проблемы.
Как узнать, что использовать?
В большинстве случаев идеальным выбором являются автоматические выключатели. Однако существует множество приложений, инструментов и ситуаций, которые требуют либо другой системы мониторинга электропитания, либо их комбинации для обеспечения защиты.
Вот почему так важно всегда сверяться с инструкциями для всего нового электрического оборудования, и разумно работать с сертифицированными электриками при планировании систем реагирования на аварийные ситуации.
Электробезопасность и электроснабжение с PSI Power & Controls
Если вы ищете оборудование для электробезопасности для своего бизнеса, вы можете быть уверены, что PSI Power & Controls поможет вам. Мы предоставляем индивидуальные и готовые решения для управления питанием, поэтому, независимо от области применения или оборудования, у нас есть идеальные компоненты и продукты для соответствия.
Не стесняйтесь звонить (704) 594-4107, чтобы поговорить с нашей службой поддержки сегодня!
Вас также может заинтересовать:
- В чем разница между защитным выключателем и автоматическим выключателем?
- Чем выключатель с предохранителем отличается от автоматического выключателя?
- Как защитный выключатель обнаруживает проблему в цепи?
Что такое автоматический выключатель и почему он важен? – Ideal Power Inc.
(IPWR)28 января 2022 г.
Что такое автоматический выключатель и почему он важен?
Автоматические выключатели окружают нас в повседневной жизни. Дома, на работе, в электромобилях и в нашей инфраструктуре эти электрические выключатели готовы защитить электрические системы в случае перегрузки или короткого замыкания. И хотя большинство из нас проживает свою жизнь, не задумываясь о повседневном применении автоматических выключателей, они необходимы для поддержки всего, от наших самых обыденных дел до наших самых грандиозных проектов.
По мере роста спроса на электроэнергию и расширения электрических систем автоматические выключатели приобретают еще большее значение, чем когда-либо прежде. А технологические инновации позволяют создавать новые, более совершенные компоненты, которые обещают энергоэффективность.
Что такое автоматический выключатель?
Автоматический выключатель представляет собой электрический выключатель, предназначенный для автоматического размыкания цепи во избежание повреждения компонентов, перегрева и возгорания в случае перегрузки или короткого замыкания.
Это иногда называют защитой от перегрузки по току.
Автоматические выключатели выполняют те же функции, что и предохранители, однако их можно использовать многократно. Предохранители — это одноразовые элементы, которые необходимо заменять после перегрузки системы. Поскольку автоматические выключатели являются переключателями, их можно просто сбросить.
Как работает автоматический выключатель?
Когда через автоматический выключатель проходит избыточное количество электроэнергии (известное как состояние неисправности или ток короткого замыкания), выключатель автоматически размыкается, разрывая цепь и предотвращая продолжение потока электроэнергии.
То, как автоматический выключатель достигает этого, зависит от его типа. Традиционные механические автоматические выключатели (подумайте о тех, которые находятся в вашем домашнем автоматическом блоке) — это физические переключатели, которые переворачиваются, чтобы размыкаться, и должны снова физически замыкаться, чтобы электричество текло.
В полупроводниковых автоматических выключателях вместо этого используются силовые полупроводники (такие как двунаправленный биполярный переходный транзистор Ideal Power или B-TRAN™) для быстрого размыкания цепи без каких-либо физических движущихся частей. Это снижает износ и может обеспечить более длительный срок службы.
Хотите узнать больше? Прочтите технический документ, чтобы узнать больше об устройствах B-TRAN ™ в твердотельных автоматических выключателях .
Какой бы метод ни использовался, конечной целью автоматического выключателя является размыкание цепи, а затем управление током без перегрева.
Типы автоматических выключателей
Существует множество различных типов автоматических выключателей с различным назначением. Некоторые автоматические выключатели предназначены для использования в низковольтных сетях жилых или небольших коммерческих помещений, а другие — для промышленного применения или крупных инфраструктурных систем.
Чтобы определить, какой тип вы ищете, вы обычно можете определить символ автоматического выключателя, который ясно указывает на предполагаемое использование автоматического выключателя.
В этом неполном списке указаны некоторые типы автоматических выключателей, с которыми вы можете столкнуться.
Однополюсные автоматические выключатели
Примером того, что вы можете найти в коробке с автоматическим выключателем дома, является однополюсный автоматический выключатель, предназначенный для низковольтных приборов, таких как посудомоечная машина или холодильник. Эти автоматические выключатели обычно обеспечивают питание 120 вольт в цепи и могут выдерживать от 15 до 30 ампер.
Двухполюсные автоматические выключатели
Двухполюсные автоматические выключатели также можно найти дома в коробке с автоматическими выключателями. Эти компоненты имеют два провода, которые соединяются с одним проводом, который отключает выключатель, если какая-либо сторона полюса перегружена.
Эти выключатели обеспечивают мощность 240 вольт, поскольку они фактически представляют собой два однополюсных автоматических выключателя, объединенных в один компонент.
Твердотельные автоматические выключатели
Твердотельные автоматические выключатели, не имеющие движущихся частей, не подвержены такому износу, как традиционные механические автоматические выключатели. Они также закрываются быстрее, обеспечивая более быструю защиту последующих компонентов. К сожалению, использование этих более долговечных и надежных автоматических выключателей остается низким, поскольку они исторически сталкивались с недостатками эффективности из-за сравнительно высоких потерь проводимости. Во многом это связано с широким использованием полупроводников на основе биполярных транзисторов с изолированным затвором (IGBT), на которые опирается большинство твердотельных автоматических выключателей. Именно эту проблему призван решить полупроводник B-TRAN™ компании Ideal Power.
Прерыватели цепи дугового замыкания
Прерыватели цепи дугового замыкания (AFCI) разработаны специально для обнаружения различных типов дуговых электрических замыканий и гашения дуги, а также снижения риска возгорания из-за перегрева.
Когда ток короткого замыкания прерывается, также возникает электрическая дуга; дуга должна быть прервана, чтобы не повредить компоненты выключателя. Для этого можно использовать ряд методов, таких как сжатый воздух, газ или вакуум. Какой метод применяется, зависит от напряжения, необходимого для выбранного приложения.
Прерыватели цепи замыкания на землю
Прерыватели цепи замыкания на землю (GFCI) предназначены для устранения неисправности, связанной с цепью заземления системы с низким сопротивлением. Автоматические выключатели GFCI предназначены для быстрого отключения питания при обнаружении замыкания на землю. По данным Управления по охране труда и здоровья (OSHA), он должен размыкать цепь в течение 1/40 секунды, как правило, сразу после подключения неисправного устройства. Он также служит для предотвращения перегрева и пожаров, связанных с замыканием на землю.
Высоковольтные промышленные автоматические выключатели
Типы автоматических выключателей, предназначенных для промышленного применения, например, для управления энергией, собранной на ферме с солнечными панелями, или электричеством, необходимым для питания зарядных устройств электромобилей через EVG, выдерживают мощность на несколько порядков выше, чем однополюсные автоматические выключатели.
Например, промышленные автоматические выключатели высокого напряжения используются, когда требуется напряжение более 72,5 кВ.
Автоматические выключатели постоянного и переменного тока
Следует отметить, что автоматические выключатели постоянного и переменного тока работают только с соответствующими системами. Автоматические выключатели постоянного тока нельзя использовать с цепью переменного тока. Точно так же автоматические выключатели переменного тока не будут работать с цепью постоянного тока.
В чем находятся автоматические выключатели?
Автоматические выключатели можно найти во всем: от электрической системы в вашем доме до сетей электромобилей (EVG) и ветряных турбин. Множество различных типов автоматических выключателей является результатом огромного количества приложений, которые поддерживают эти полезные компоненты. Без этих электрических выключателей вы не смогли бы приготовить утреннюю чашку кофе, а люди не смогли бы ступить на Луну.
Как выбрать автоматический выключатель
Чтобы выбрать автоматический выключатель, необходимо ознакомиться с его техническими характеристиками.
Следует учитывать следующие основные факторы:
- Номинальное напряжение: Номинальное напряжение — это максимально возможное напряжение, которое может быть приложено к автоматическому выключателю. Важно понимать, какое напряжение требуется для вашего предполагаемого применения, и выбирать автоматический выключатель с допустимой нагрузкой по напряжению.
- Номинальный длительный ток: Чтобы узнать номинальный постоянный ток, определите ампер. Амперный рейтинг говорит вам, какой непрерывный ток может выдержать автоматический выключатель без перегрева.
- Частота: Чтобы определить частоту, с которой может работать ваш автоматический выключатель, рассмотрите амперы. Например, автоматические выключатели на 600 ампер способны выдерживать частоты от 50 до 120 Гц. Неправильный выбор может привести к потерям энергии и повышенному нагреву, снижению эффективности и потенциальному повреждению компонентов.
- Макс.
отключающая способность: Максимальная отключающая способность автоматического выключателя всегда должна быть больше или равна току короткого замыкания, при котором выключатель отключается. В противном случае автоматический выключатель может быть поврежден.
отключающая способность: Максимальная отключающая способность автоматического выключателя всегда должна быть больше или равна току короткого замыкания, при котором выключатель отключается. В противном случае автоматический выключатель может быть поврежден.Автоматические выключатели продолжают совершенствоваться
По мере совершенствования наших технологий совершенствуются и наши автоматические выключатели. Это тоже к счастью, потому что наши потребности в электроэнергии постоянно растут. От появления массовых новых отраслей, таких как электромобили и возобновляемые источники энергии, до развития ранее неиндустриальных регионов мира, потребность в электрических системах и автоматических выключателях никуда не исчезнет в ближайшее время. Вот почему Ideal Power сосредоточилась на разработке своего полупроводника B-TRAN™ для поддержки более эффективного функционирования полупроводниковых автоматических выключателей. Продвижение энергоэффективности и безопасности электрических систем не просто важно, это стало критически важным для общества в больших и малых масштабах.
