Какого цвета провода фаза ноль земля

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

  • быстрая идентификация назначения провода (фаза, ноль или земля)
  • уменьшение количества ошибочных подключений в процессе монтажа
  • отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Фаза А

Желтого цвета

Фаза В

Зеленого цвета

Фаза С

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Фаза А

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус).

Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения - синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

  • синий
  • коричневый
  • черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

  • черный
  • синий
  • красный
Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

  • черный будет фаза – L
  • белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту. Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье "4 способа отличить заземляющий проводник от нулевого".

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:
  • старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
  • если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
  • когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
  • старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
  • если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Статьи по теме

Ничего не найдено для Apple Touch Icon 120X120 Precomposed Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Apple Touch Icon 120X120 Precomposed Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Apple Touch Icon 120X120 Precomposed Png

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Цвет проводов фаза ноль земля.



Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета встречаются

Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал  проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

Нейтраль



Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

Заземляющий провод

Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

Как выглядит провод заземления.

Провод фаза

Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

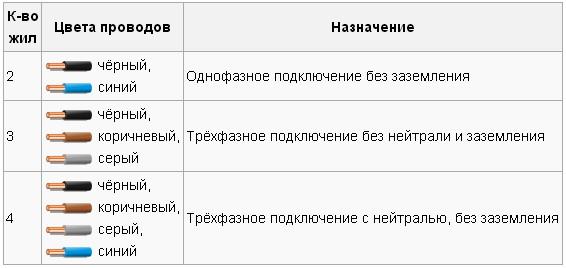

Какого цвета могут быть провода в кабеле

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных  в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.

Цветная изолента для обозначения проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР



Виды и области применения металлических кабель-каналов Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты Правильная замена проводки в квартире панельного дома - что надо знать и уметь Как правильно составить схему проводки в частном доме, также провести ее правильный и надежный монтаж

Цветовая маркировка проводов однофазной и трехфазной сети

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит ее нарушать, чтобы не подвергать свою и чужую жизни опасности.

Что вы узнаете

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Какого цвета фазный и нулевой провод

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка "РЕ". Так же можно встретить провода зелено-желтого цвета с маркировкой "PEN" и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и "прощупываем" другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой "А" обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами "АА" обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

"АС" обозначается в случае дополнительной оплетки из свинца.

Буква "Б" присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

"Бн" оплетка кабеля не поддерживает горение.

"В" поливинилхлоридная оболочка.

"Г" не имеет защитной оболочки.

"г"(строчная) голый влагозащищенный.

"К" контрольный кабель, обмотанный проволокой под верхней оболочкой.

"Р" резиновая оболочка.

"НР" негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В наше время монтаж электропроводки проводится проводами с различным цветом изоляции. И дело здесь не в каких-то модных тенденциях или красоте самого изделия, а в безопасности и удобстве эксплуатации данной электропроводки.

Ведь цветная изоляция может выполнять две функции одновременно – защиту от удара электрическим током или защиту от короткого замыкания путем наложения на проводник изоляционного материала, и с помощью цвета этого самого изоляционного материала помогает электрику определить назначения данного проводника.

Для избегания путаницы все цветовые расцветки были сведены к единому стандарту, описанному в ПУЭ.

Цветовая маркировка может быть выполнена как по всей длине проводника, так и в точках соединения проводников или на их концах. Для этого могут применять цветную изоленту или термоусадочные трубки (кембрики).

В данной статье мы рассмотрим цветную маркировку в однофазных и трехфазных цепях, а также в цепях постоянного тока.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой рабочий проводник или нейтраль

Нейтраль или нулевой рабочий проводник (N) принято выполнять проводом с голубым цветом изоляции.

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей. Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине. В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

При трехфазном подключении фаза А должна обозначатся желтым цветом, фаза В – зеленым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют такой же окрас, как и при однофазном подключении.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

Цвета проводов и шин в цепях постоянного тока

В цепях постоянного тока обычно используется только две шины, а именно плюс и минус. Но иногда цепи постоянного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях постоянного тока: положительная шина (+) – красная, отрицательная (-) – синяя, нулевая рабочая М (при ее наличии) – голубая.

Изменения в цветовую маркировку шин и проводов

В Российской Федерации ГОСТ Р 50462-92, который регулировал идентификацию проводников в электрических сетях по цифровым и цветовым обозначениям с 01.01.2011 был заменен на ГОСТ Р 50462-2009, который имеет довольно существенные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия с ПУЭ 7. Ниже приведена таблица, в которой приведены рекомендации к цветной маркировке шин и кабелей согласно ГОСТ Р 50462-92:

Комментарии к статье “ Что такое цветовая маркировка шин и проводов и зачем она нужна ”

Здравствуйте! Вопрос N:1 — В щитах для переменного тока какие применимы цвета изоляций шин разветвительных, дополнительно установленных — фазных, нейтральных и земля? Предположить ещё можно, нейтральный — синий, земля — зелёный, а фазный?
И вопрос N:2 — Чем продиктован «выход» на сцену коричневого цвета в основной роли?

Цветовые коды проводки

| Цветовой код

Проводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. В других юрисдикциях так кодифицированы только некоторые цвета проводов. В этом случае местные обычаи диктуют «необязательные» цвета проводов. IEC, AC: В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.Они перечислены в таблице ниже.

Старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз. Провод защитного заземления (обозначен как желто-зеленый) зеленого цвета с желтой полосой.

Нажмите, чтобы развернуть инфографику

IEC (большая часть Европы) Цветовые коды проводки силовой цепи переменного тока

Функция этикетка Цвет, IEC Цвет, старый IEC
Защитное заземление PE желто-зеленый желто-зеленый
нейтраль N синий синий
Линия, однофазная L коричневый коричневый или черный
Линия, 3 фазы L1 коричневый коричневый или черный
Линия, 3 фазы L2 черный коричневый или черный
Линия, 3 фазы L3 серый коричневый или черный

Великобритания, AC: В Великобритании теперь используются цветовые коды проводки переменного тока IEC.В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Для добавления новой цветной проводки к существующей старой цветной проводке см. Cook.

Коды цвета проводки силовой цепи переменного тока в Великобритании

Функция этикетка Цвет, IEC Old UK цвет
Защитное заземление PE желто-зеленый желто-зеленый
нейтраль N синий черный
Линия, однофазная L коричневый красный
Линия, 3 фазы L1 коричневый красный
Линия, 3 фазы L2 черный желтый
Линия, 3 фазы L3 серый синий

США, AC: Национальный электротехнический кодекс США предписывает использовать только белый (или серый) цвет для нейтрального силового проводника и неизолированный медный провод, зеленый или зеленый с желтой полосой для защитного заземления.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже.

Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах.

Цветовые коды проводки силовой цепи переменного тока США

Функция этикетка Цвет, обычный Цвет, альтернатива
Защитное заземление PG голый, зеленый или желто-зеленый зеленый
нейтраль N белый серый
Линия, однофазная L черный или красный (2-й горячий)
Линия, 3 фазы L1 черный коричневый
Линия, 3 фазы L2 красный оранжевый
Линия, 3 фазы L3 синий желтый

Канада: Электромонтаж в Канаде регулируется CEC (Канадский электротехнический кодекс).См. Таблицу ниже. Защитное заземление - зеленое или зеленое с желтой полосой. Нейтраль - белая, горячие (активные или активные) однофазные провода - черные, а в случае второй активной - красный. Трехфазные линии - красная, черная и синяя.

Цветовые коды проводки силовой цепи переменного тока в Канаде

Функция этикетка Цвет, обычный
Защитное заземление PG зеленый или желто-зеленый
нейтраль N белый
Линия, однофазная L черный или красный (2-й горячий)
Линия, 3 фазы L1 красный
Линия, 3 фазы L2 черный
Линия, 3 фазы L3 синий

IEC, DC: Электроустановки постоянного тока, например солнечные электростанции и компьютерные центры обработки данных, используют цветовую кодировку, соответствующую стандартам переменного тока.Цветовой стандарт IEC для силовых кабелей постоянного тока приведен в таблице ниже, взятой из таблицы 2, Cook.

Цветовые коды проводки цепи питания постоянного тока IEC

Функция этикетка Цвет
Защитное заземление PE желто-зеленый
2-проводная незаземленная система питания постоянного тока
Положительный L + коричневый
Отрицательный L- серый
2-проводная заземленная система питания постоянного тока
Положительная (отрицательной заземленной) цепь L + коричневый
Отрицательная (заземленной отрицательной) цепь M синий
Положительная (положительной заземленной) цепи M синий
Отрицательная (положительно заземленная) цепь L- серый
3-проводная заземленная система питания постоянного тока
Положительный L + коричневый
Средний провод M синий
Отрицательный L- серый

Источник питания постоянного тока в США: Национальный электротехнический кодекс США (как для переменного, так и для постоянного тока) требует, чтобы заземленный нейтральный проводник энергосистемы был белым или серым.Защитное заземление должно быть голым, с зелеными или желто-зелеными полосами. Горячие (активные) провода могут быть любых других цветов, кроме этих. Однако общепринятая практика (согласно местным инспекторам по электрике) заключается в том, что первый горячий (под напряжением или активный) провод должен быть черным, а второй горячий - красным. Рекомендации в таблице ниже принадлежат Wiles. Он не дает рекомендаций относительно цветов незаземленной системы питания. Использование незаземленной системы не рекомендуется из соображений безопасности. Однако красный (+) и черный (-) соответствует окраске заземленных систем в таблице.

Цветовые коды проводки цепи питания постоянного тока, рекомендованные в США

Функция этикетка Цвет
Защитное заземление PG голый, зеленый или желто-зеленый
Двухпроводная незаземленная система питания постоянного тока
Положительный L + нет рекомендаций (красный)
Отрицательный L- без рекомендаций (черный)
2-проводная система питания постоянного тока с заземлением
Положительная (из отрицательной заземленной) цепь L + красный
Отрицательная (заземленной отрицательной) цепь N белый
Положительная (из положительного заземленного) цепь N белый
Отрицательная (положительная заземленная) цепь L- черный
3-проводная система питания постоянного тока с заземлением
Положительный L + красный
Средний провод (центральный отвод) N белый
Отрицательный L- черный

Просмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты».

A Руководство по цветовому кодированию электропроводки | Графическая продукция

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать на вашем предприятии? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что в более старых версиях могут использоваться другие цветовые коды.На рабочем месте рекомендуется задокументировать используемый цветовой код. Таким образом, работа будет безопаснее, а техническое обслуживание в будущем упростится.

Цветовые коды электропроводки США

В США следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или устройством).

Цвета проводов переменного тока 120/208/240 Вольт

Эти системы распространены в домашних и офисных помещениях.

  • Фаза 1 - черный
  • Фаза 2 - Красный
  • Фаза 3 - Синий
  • нейтральный - белый
  • Заземление - зеленый, зеленый с желтой полосой или неизолированный провод

Если в системе электропроводки одна фаза имеет более высокое напряжение, чем другие, с использованием соединения «с высокой ветвью», провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110.15 NEC.) Однако эти дельта-системы с высокой ветвью редко встречаются в новых установках.

Цвета проводов переменного тока 277/480 Вольт

Эти высоковольтные системы обычно используются в промышленных двигателях и оборудовании.

  • Фаза 1 - Коричневый
  • Фаза 2 - Оранжевый
  • , фаза 3 - желтый
  • нейтральный - серый
  • Заземление - зеленый, зеленый с желтой полосой или неизолированный провод

Для случаев высокого напряжения становится еще более важным иметь задокументированную систему маркировки проводов. Более подробные метки могут включать такую ​​информацию, как идентификация цепи или соответствующая точка отключения для блокировки / маркировки.

Цвета проводов питания постоянного тока

Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного (постоянного тока), а не переменного (переменного тока).

  • Положительный (незаземленный) - Красный
  • Отрицательный (незаземленный) - Черный
  • Земля - ​​белый или серый

Международные коды цветов электропроводки

Цветовые коды проводов могут различаться. В некоторых регионах цветовой код определяется законом; другие области полагаются на общепринятую практику. В разных сферах популярны разные коды.

Европейские (IEC) коды цветов проводов


В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (МЭК) для параллельных цепей переменного тока.Этот стандарт был первоначально опубликован как IEC 60446, но в 2010 году был объединен с IEC 60445.

  • Фаза 1 - Коричневый
  • , фаза 2 - черный
  • Фаза 3 - Серый
  • Нейтральный - синий
  • Земля - ​​зеленый с желтой полосой

Канадские цветовые коды проводов для сети переменного тока

В Канаде стандарты цветовой кодировки проводов устанавливаются Канадскими электротехническими правилами (CEC). Цветовой код силовой проводки переменного тока аналогичен коду, используемому в США:

.
  • Фаза 1 - Красный
  • , фаза 2 - черный
  • Фаза 3 - Синий
  • нейтральный - белый
  • Земля - ​​зеленый с желтой полосой

Цветовое кодирование провода данных

Проводка, используемая для телекоммуникационных или компьютерных сетевых приложений, использует другой подход для идентификации кабелей передачи данных.Стандарт ANSI / TIA / EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов. Этот стандарт обеспечивает последовательный подход, который со временем может применяться ко многим различным типам соединений.

Хотя цвет может быстро предоставить некоторую информацию, объем информации ограничен. Например, если маркер кабеля синий, это может указывать на то, что он входит в определенную подгруппу локальной сети. Тем не менее, печатный текст на этикетке может определить, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере он должен быть подключен, а также когда кабель был установлен.При информационной проводке печатные этикетки могут быть необходимостью.

Маркеры проводов должны быть видны во время установки и нормального обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны иметь высококонтрастную и прочную печать. Какая бы система маркировки не использовалась для кабелей и проводов на вашем предприятии, маркировка должна быть достаточно прочной, чтобы прослужить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Самые узкие провода будут иметь цветовую маркировку производителя с использованием изоляции разных цветов.Если провода больше # 6 AWG, они обычно производятся с черной изоляцией. В этих случаях во время установки следует добавить цветовую кодировку с помощью цветных полос, которые оборачиваются вокруг провода.

Там, где более подробная информация полезна (или даже необходима), линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Для создания чистых профессиональных этикеток для вашего проекта доступны самоклеящиеся проволочные обертки и термоусадочные трубки.

Цветовые коды электропроводки

Электричество - один из важных видов энергии и мощности, которые мы используем в нашей повседневной жизни. Это неотъемлемая часть современной жизни, и от нее зависит экономика страны. Мы используем электричество для жилых, промышленных, коммерческих, транспортных и т. Д. Электроэнергия, которую мы используем в нашем доме, вырабатывается на удаленной электростанции.

На самом деле, чтобы использовать электроэнергию в наших домах, задействованы три важных процесса.Это производство электроэнергии на электростанциях, передача генерируемой энергии по линиям электропередачи и распределение в жилых домах и на промышленных предприятиях. Как только он поступит в наши дома, мы сможем использовать его для питания различных приборов.

Чтобы использовать электричество в наших домах, необходима соответствующая электропроводка. Набор электропроводки и электрических устройств, таких как выключатели, розетки, счетчики и арматура, называется «Электромонтаж» или «Электромонтаж». Электрический провод представляет собой одиночный сплошной или скрученный медный или алюминиевый провод с изоляцией или без нее.

Каждый провод, используемый для электропроводки, помечен такой информацией, как калибр провода, сила тока, максимальное напряжение и максимальная температура. Но общий цветовой код используется для обозначения различных типов проводников, которые используются в электропроводке. Мы знаем, что питание может быть однофазным или трехфазным.

В зависимости от фазы источника питания используются провода разного цвета для разных напряжений. В случае однофазного питания есть три провода, по одному для линии, нейтрали и защитного заземления.В случае трехфазного питания есть три провода для линий, один для нейтрали и один для защитного заземления.

С помощью цветовой кодировки электрических проводов их можно легко и безопасно идентифицировать. Существуют некоторые меры безопасности, которые необходимо соблюдать при работе с электропроводкой, и цветовые коды проводов помогут в выполнении этих мер безопасности, поскольку в этой конкретной юрисдикции соблюдается единый код.

В зависимости от местных правил и законов в разных юрисдикциях существуют разные взгляды на цветовую кодировку проводов.Некоторые цветовые коды для электропроводки являются обязательными, а некоторые - необязательными.

Существует несколько стандартов, таких как IEC (Международный электротехнический комитет) для большей части Европейского Союза, Национальный электротехнический кодекс США, Канадский электротехнический кодекс для Канады и т. Д.

Понимание этих цветовых кодов электропроводки важно, так как свойства другой провод может отличаться от другого, и неправильное размещение или соединения могут быть опасными. Некоторые из стандартных цветовых кодов, которые используются в электропроводке, описаны ниже.

Цветовой код NEC для США

Национальный электротехнический кодекс США (US NEC) установил обязательный цветовой код для нейтральных проводов питания и проводов защитного заземления. Помимо этих обязательных цветов, любой цвет может быть использован для проводов линии или токоведущих проводов. Стандартный цветовой код для трехфазной электропроводки, установленной на стене или за ней, показан ниже.

В трехфазном источнике питания комбинация черного, красного и синего проводов для силовых проводов используется для 120/240 В переменного тока, тогда как комбинация коричневых, оранжевых и желтых проводов для силовых проводов используется для 277/480 В переменного тока. .

При однофазном питании черный провод используется как линейный провод, а в случае питания 220 В красный провод используется как вторичный провод.

Цветовой код IEC для большинства стран Европейского Союза (включая Великобританию с 2004 года)

Большинство европейских стран следуют цветовой кодировке электрической проводки Международной электротехнической комиссии. До 2004 года в Соединенном Королевстве был свой собственный цветовой код. Но с марта 2004 года Великобритания начала следовать цветовой кодировке IEC.

В старом цветовом коде IEC все линии в трехфазном питании либо коричневые, либо черные. Это создало много проблем. Следовательно, вводится новый цветовой код. Великобритания начала использовать код IEC с марта 2014 года. До этого у него был собственный кодекс для электропроводки. Старый цветовой код в Великобритании (до 2004 г.) показан ниже.

Цветовой код CEC для Канады

Канадский электротехнический кодекс регулирует цветовую кодировку электропроводки для Канады.Практика цветового кода очень похожа на американскую из-за эффекта гармонизации. Только белый цвет используется для нейтрального проводника, а зеленый и неизолированный провод используется для защитного заземления.

Индия

Стандарт для цветовой маркировки электропроводки в Индии следующий. Согласно старому стандарту, красный цвет используется для провода под напряжением (или линии), черный - для нейтрали, а зеленый - для защитного заземления или заземления.

Новый цветовой код введен недавно (хотя старое соглашение все еще широко используется).В новом цветовом коде электрических проводов коричневый используется для обозначения напряжения (или линии), синий - для нейтрального проводника, а зеленый - для заземления.

В случае трехфазного источника питания комбинация красного, желтого и синего цветов используется для силовых проводов активной линии, черный цвет - для нейтрального проводника, а зеленый или зеленый - желтый - для защитного заземления.

Все указанные выше цветовые коды для электропроводки предназначены для передачи переменного тока от сети. В случае подключения питания постоянного тока, такого как солнечные или компьютерные сети, необходимо соблюдать следующий стандарт.

Цветовой код проводки питания постоянного тока IEC

Электроустановки постоянного тока можно разделить на заземленные и незаземленные системы. В следующей таблице описан цветовой код для питания постоянного тока в соответствии со стандартом IEC.

Цветовой код NEC для США в электропроводке постоянного тока

Подобно системам питания переменного тока, NEC также предложила обязательный цветовой код для нейтрального проводника и защитного заземления или заземления. В случае нейтрального проводника цвет может быть белым или серым, а для защитного заземления - зеленый, зеленый - желтый или неизолированный провод.

Не существует рекомендуемого цветового кода для незаземленных (или незаземленных) систем, поскольку они не используются по соображениям безопасности. Но обычно красный цвет используется для положительных, а черный - для отрицательных проводов в случае 2-проводной незаземленной системы питания постоянного тока.

В следующей таблице описан цветовой код для электропроводки постоянного тока в США.

Правильный цветовой код проводки [Обновление 2020]> ElectGo

Цветовой код проводки

Введение:

Производство

Tai Sin началось в 1980 году.Со временем компания развивалась и расширяла свой бизнес в различных производственных категориях. Tai Sin производит качественные кабели и провода для различных напряжений, которые подразделяются на кабели низкого напряжения, кабели среднего напряжения и измерительные кабели. Кабели и провода изготавливаются из высококачественного материала, чтобы конкурировать с рынком, обеспечивая долговечность и надежность. За последние три десятилетия компания расширила свое производство и представилась как Tai Sin Electric Limited «Tai Sin».Компания была зарегистрирована на фондовой бирже Сингапура Catalist name в 1998 году. Tai Sin занимается производством высококачественных кабелей, которые используются в различных секторах распределения и промышленности. Компания Tai Sin наладила прочные партнерские отношения с основными подрядчиками и известными консультантами, чтобы одновременно улучшить качество и количество своей продукции. Компания предоставляет различные электрические кабели, а также различные решения для проводки для государственного и частного секторов.

Соответствие стандартам:

Различные компании, производящие кабели и провода в Сингапуре, следуют стандартам соответствия, установленным правительством Сингапура при производстве различных продуктов. Компания соблюдает стандарты соответствия, чтобы предоставлять глобальный продукт по всей стране. Кабели Tai Sin для обеспечения качества продукции соблюдают разные правила, связанные с различными продуктами и их стандартами.

Типы цветовых кодов проводов:

Цветовая кодировка электрических проводов в разных странах разная.В каждой стране есть свои производители для производства проводов для электричества, а цветовая кодировка проводки устанавливается правительственной организацией, которой по всей стране следуют все производители. Различные схемы цветовой кодировки проводов используются для идентификации различных категорий проводов из большого количества проводов. Например, если для всей проводки используется одинаковая цветовая кодировка, будет сложно идентифицировать нейтральный провод, провод под напряжением или заземляющий провод. Цветовая кодировка кабелей отличается в разных странах для U.K нейтральный провод обозначается синим цветом, основной провод или провод под напряжением обозначается коричневым цветом, а заземляющий кабель или провод обозначается зеленым и желтым цветом. В Сингапуре есть два цветовых кода для проводов. Один код проводки - это старый цветовой код, а второй - последний цветовой код, установленный правительством, который сейчас соблюдается по всей стране. Согласно старой цветовой кодировке, красный, желтый или синий использовался для обозначения основного или токоведущего провода, нейтральный провод был представлен черным, а земля - ​​желто-зеленым комбинированным цветным кабелем.Согласно новой цветовой кодировке [1], в однофазном кабеле коричневый представляет магистраль, нейтральный провод - синей линией в однофазном и трехфазном. Заземляющий провод обозначен зеленой и желтой линиями в обеих фазах. Для трехфазной системы магистральный или токоведущий провод представлен коричневым, черным и серым цветом.

Как подать заявку на существующую проводку?

Цветовая кодировка проводов была обновлена ​​в Сингапуре несколько лет назад. Электромонтажные работы выполняются до того, как изменение цветового кода все еще существует, и для ремонта или обслуживания прежних проводов используются новые провода, которые смешивают цвета.Различные компании предлагают более качественные решения по ремонту и замене прежней проводки. Однако профессиональный электрик знаком с предыдущей цветовой кодировкой, а также с современной цветовой кодировкой, и он может легко применить новую цветовую кодировку к существующей проводке. В старых схемах провод под напряжением или основной провод был красным, нейтральный провод - черным, а заземляющий - зеленым. Профессиональный электрик может определить каждый предыдущий провод с цветовой кодировкой и легко подключить новый провод к существующему.

Рекомендации по цветовому кодированию в соответствии со стандартом (OSHA, ANSI): [2]

OSHA определило два цвета для требований безопасности. Согласно OSHA, красный и желтый цвета должны использоваться для обозначения различных физических опасностей. Для опасностей, связанных с возгоранием, необходимо использовать красный цвет, а для физических опасностей и осторожности - желтый цвет.

ANSI определил цвета для различных знаков безопасности и табличек. Знак красного цвета обозначает пожарную опасность.Опасное оборудование и машины представлены табло оранжевого цвета с предупреждением. Различные опасности представлены желтыми знаками и табличками. Общие знаки безопасности отображаются на табличках и табличках зеленого цвета в соответствии с ANSI. Синие знаки и уведомления передают информацию об опасностях на рабочем месте.

Советы по организации кабелей:

Организация кабелей - важная проблема, которая может быть опасной при неправильном обращении. Для правильного управления разные кабели необходимо связать вместе.Кабели должны иметь маркировку и цветовую кодировку для правильного использования. Необходимо обеспечить надлежащую изоляцию кабелей.

Артикул:

[1] «Новый цветовой код кабеля для электрических установок», Elise.ema.gov.sg, 2020. [Online]. Доступно: https://elise.ema.gov.sg/safety/about.html. [Доступ: 25 февраля 2020 г.].

[2] «Безопасные цвета OSHA и ANSI | Графические продукты », Graphicproducts.com, 2020. [Online]. Доступно: https://www.graphicproducts.com/articles/osha-and-ansi-safety-colors/.[Доступ: 25 февраля 2020 г.].

Электропроводка (цветовая кодировка проводов)

18 октября 2017 г.

Электричество является важным компонентом практически на каждом этапе производства и большинства других отраслей. На большинстве объектов электричество будет поступать в одну точку здания, а затем распределяться практически по всем углам через серию проводов. Даже используемые инструменты и машины заполнены проводами, которые используются для проведения электричества для выполнения любых необходимых действий.

Хотя электричество используется постоянно в течение дня без особых размышлений, на самом деле оно может вызвать множество проблем. Если что-то не подключено должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам. Вот почему существуют хорошо зарекомендовавшие себя цветовые коды проводов, гарантирующие, что те, кто работает с этим типом оборудования, могут гарантировать, что все подключено безопасно и эффективно.

Существует довольно много различных стандартов цветовой кодировки проводов, поэтому важно понимать, какой из них использовать в той или иной ситуации.Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа электричества, для которого она предназначена, а также других факторов. Изучение различных вариантов, которые можно использовать в той или иной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении питания постоянного тока обычно используются два или три провода. Раскраска следующая:

  • Положительный - Провод для положительного тока красный.
  • Отрицательный - Провод отрицательного тока черный.
  • Заземление - Заземляющий провод (если есть) будет белым или серым.
Питание

переменного тока бывает разных типов в зависимости от того, сколько вольт будут нести провода. Для проводов на 120, 208 или 240 В используются следующие стандарты цвета проводки. Важно отметить, что при таком типе разводки имеется несколько фаз, каждая из которых будет иметь свой провод цвета, чтобы было понятно, что это такое для тех, кто работает с ней.

  • Фаза 1 - Проводка фазы 1 должна быть черной.
  • Фаза 2 - Проводка фазы 2 должна быть красной.
  • Фаза 3 - Проводка фазы 3 должна быть синей.
  • Нейтраль - Нейтраль должна быть белого цвета.
  • Заземление - Заземление может быть зеленым или зеленым с желтой полосой.

В некоторых необычных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой опорой. Хотя они и редки, их можно определить по проводу, помеченному оранжевым цветом, который будет проводом с более высоким напряжением.

Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезной опасности смертельного поражения электрическим током или других проблем очень важно правильно указать эти цветовые коды.

Это стандарты цветовой кодировки проводов, которые используются в США. В Европе и других странах действуют разные стандарты. В большинстве случаев машина, произведенная за границей для использования в Америке, будет подключена в соответствии с цветовыми стандартами США. Выделить время, чтобы убедиться, что это так, перед использованием оборудования - всегда разумный шаг в плане безопасности.

Еще одна важная вещь, о которой следует помнить при рассмотрении безопасности электрических проводов, - это проводка данных на объекте. Кабели, которые используются для передачи данных в компьютерные системы, часто считаются безвредными, поскольку они несут информацию, а не электричество.

Некоторые типы сетевых кабелей пропускают достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимое электричество от сетевого кабеля, к которому они подключены.Если кто-то порежет эти провода или они изношены, они могут стать причиной поражения электрическим током или возгорания.

Кабели передачи данных обычно окрашиваются в цвет в соответствии с потребностями и стандартами предприятия, а не в соответствии с электрическими стандартами из-за более низкого напряжения. Наклейка этикеток или предупреждающих знаков рядом с этими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

Используемые цветовые коды проводов применимы только к фактическим проводам, по которым проходит электричество.Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и опломбирован черным или серым кабелем. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.

В этом случае важно уделить время и правильно пометить провода и электрические кабелепроводы, чтобы предупредить людей о потенциальных опасностях. Используя промышленный принтер этикеток, легко идентифицировать каждый комплект проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.

Размещение предупреждающих знаков в любом месте, где кто-то может взаимодействовать с электрическими проводами, особенно с проводами высокого напряжения, является еще одной хорошей идеей для повышения общей безопасности. Эти знаки могут служить хорошим напоминанием тем, кто находится поблизости, о наличии опасных проводов. Есть много знаков, которые можно использовать в зависимости от конкретной ситуации.

Те, кто ежедневно работает непосредственно с электропроводкой, должны сначала пройти обучение тому, что означает каждый из цветовых кодов проводки.Но если они будут регулярно выполнять свою работу, она станет для них второй натурой.

Тем, кто не работает все время напрямую с электромонтажом, также необходимо пройти такое обучение, и во многих отношениях это даже более важно. Без надлежащего руководства, обучения и документации они могут подвергнуть риску себя или весь объект, если им потребуется каким-либо образом взаимодействовать с проводкой. Любой, кто будет иметь дело с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

Возможно, более важным, чем прямое обучение, будет обеспечение того, чтобы каждый знал, куда обращаться, чтобы ссылаться на цветовые коды. Помещения должны иметь какой-либо справочный материал, который может быть плакатом, книгой, компьютерной системой или любыми другими вещами. Как бы ни передавалась информация, она должна быть легко доступной, чтобы люди могли ее найти, когда она понадобится.

Если на объекте есть провода, которые были проложены до стандартов, которые используются сейчас, важно предпринять шаги для решения этой проблемы безопасности.Один из вариантов - удалить и заменить всю проводку на объекте. У старой проводки могут быть другие проблемы, связанные с безопасностью, поэтому это может быть хорошим решением в таких ситуациях.

Если это невозможно, нанесение ярлыков проводов через каждые несколько футов - еще один способ передать необходимую информацию, которая в противном случае была бы указана цветом кабеля. Это может быть хорошим и доступным решением для приведения старых отжимов в соответствие с лучшими стандартами безопасности.

ресурсов

цветов электрических проводов и их значение, решено!

Фото: istockphoto.com

Q: Я заменяю нагревательный элемент в своем электрическом водонагревателе. Провода, идущие к элементу, черно-белые, но белый провод обернут красной лентой. Я запутался - я думал, что белый всегда считался «нейтральным» проводом. Что означают эти цвета электрических проводов и что обозначает красная лента?

A: Вы правы, белая оболочка обычно обозначает нулевой провод , но это не всегда так просто расшифровать.В этом случае ваш водонагреватель, вероятно, подключен с помощью двухжильного гибкого бронированного кабеля «BX» или «MC» - это заводской кабель с металлической оболочкой, защищающей черный, белый и неизолированный медный провод. Горячий провод или «токоведущий» провод в черной оболочке обычно передает питание 110-вольтовой лампе или розетке, тогда как нейтральный провод будет уносить энергию, а оголенный медный провод заземления может проводить любую избыточную энергию, которая в противном случае могла бы быть опасность поражения электрическим током или возгорания.

Однако, если размеры соответствуют нагрузке, двухпроводные армированные кабели также могут использоваться для подачи питания на 220-вольтовые приборы, такие как водонагреватель или скважинный насос, что здесь усложняется.Поскольку для этих приборов не требуется нейтраль, а используются два токоведущих проводника и заземляющий провод, электрик может использовать белый цвет для передачи вторичной фазы (также называемой «вторичная ветвь») 220-напряжения. Это разрешено кодексом при условии, что провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих обслуживающего персонала, электриков или опытных мастеров по ремонту, что провод не нейтральный, а проводник с током.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цвета электрических проводов. Это не ошибка: в новых конструкциях часто используются готовые кабели, и, хотя они более удобны, они имеют меньшее количество вариантов цвета проводов. Как видно на примере электрического водонагревателя, электрикам часто приходится перенаправлять белый провод, чтобы он действовал как токопроводящие, и им следует соответствующим образом кодировать цветом в зависимости от нового обозначения.

До того, как готовые кабели стали нормой, электрики прокладывали пустые трубки между главной панелью и настенными и потолочными коробками и заполняли трубки проводами разных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый - установка, которую все еще можно увидеть в старых домах сегодня.

Что обозначают цвета отдельных электрических проводов

Фото: istockphoto.com

Зеленый, зеленый с желтой полосой и неизолированные медные провода можно использовать для заземления.

Заземляющий провод нельзя использовать в качестве нейтрали, даже если он подключается к той же шине на главной панели - это серьезное нарушение правил техники безопасности, которое может вызвать поражение электрическим током, серьезные травмы или смерть. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные мастера-самоделки подключат белый нейтральный провод от нового переключателя к заземляющему проводу. Не делайте этой ошибки . Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, либо к белому, черному или любому другому цветному проводу, немедленно остановите и вызовите электрика, чтобы он разобрался.

Белые и серые провода обычно используются в качестве нейтральных проводов.

Согласно Национальному электротехническому кодексу 2011 г. требуется нейтраль в каждой распределительной коробке для установки новых устройств, таких как датчики движения, датчики присутствия, переключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которое не требует нейтрали, или попросите профессионального электрика отремонтировать электрическую проводку.

Белые и серые провода можно использовать в качестве токоведущих, если они промаркированы с обоих концов лентой или краской.

Новый цвет должен соответствовать общепринятым отраслевым практикам, изложенным здесь, но не забудьте включить уведомление на главной электрической панели или дополнительной панели с указанием значения маркировки.

Черные провода используются для подачи питания в цепь.

Всегда считайте, что черные провода находятся под напряжением.

Красные или оранжевые провода часто используются для обеспечения напряжения вторичной фазы в 220-вольтовой системе.

Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, который обеспечивает напряжение первичной фазы) находится под напряжением.Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтным приборам, таким как электрические водонагреватели, колодезные насосы и старые электрические плиты. Тем не менее, те же самые 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, где белый провод был отмечен черной или красной лентой как на приборе, так и на главной панели, чтобы указать, что он был переназначен как токоведущий провод. В этой схеме подключения предполагается, что черный и перемаркированный белый провода находятся под напряжением.

Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в приложении на 120 вольт.

При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного переключателя, обеспечивает коммутируемое питание двигателю вентилятора. Если у вашего нового потолочного вентилятора есть лампа, красный провод от второго переключателя в той же настенной коробке может обеспечить коммутируемое питание для освещения вентилятора. Предположим, что красный и черный провода находятся под напряжением.

Красный также может использоваться в качестве «сигнального» или «пускового» провода в трехпроводных взаимосвязанных устройствах для обнаружения дыма.

Триггерный провод используется для активации всех соединенных между собой дымовых извещателей в тот момент, когда один извещатель обнаруживает дым или пожар.В этой схеме подключения дымовые извещатели получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной извещатель. Для каждой марки детектора и каждой серии моделей используются разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.

Синие, желтые, фиолетовые и коричневые провода часто служат «путями» для передачи энергии между переключателями в трех- и четырехпозиционных переключателях.

Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в игру, когда у вас есть несколько мест настенного переключателя - два в трехпозиционном переключателе или три в четырехпозиционном переключателе, которые управляют одним и тем же набором источников света. .Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы, провода этих цветов могут также использоваться для передачи питания в 220-вольтовых приложениях; здесь тоже всегда следует предполагать, что они живые.

Советы по безопасности при работе со всеми типами электрических проводов

Соблюдайте осторожность при наблюдении за проводами любого цвета и взаимодействии с ними. Национальный электротехнический кодекс содержит строгие правила окраски проводов для заземляющих и нейтральных проводников, но он менее строг, когда речь идет о других цветах.Мы перечислили типичные варианты использования цветов проводов на основе общепринятой отраслевой практики, но не следует полагать, что электромонтаж в вашем доме был выполнен правильно профессиональным электриком. Чтобы защитить себя:

  • Вы, , должны отключить питание цепи (или всего дома) и предположить, что все провода находятся под напряжением, даже если это руководство говорит, что это не так.
  • Всегда используйте свой электрический тестер, чтобы убедиться, что питание действительно отключено на каждом проводе, прежде чем отсоединять какие-либо провода.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Цветовые коды проводки - коды США, Великобритании, Европы и Канады, когда применять

Цветовые коды проводки, используемые для электропроводки, имеют определенное значение с разными цветами для разных типов и целей цепей. Электрики и подрядчики понимают эти правила. Тем, кто хочет учиться, простое руководство может помочь понять их значение.В этом посте мы обсудим, что такое цветовые коды проводки, региональные цветовые коды проводки в США, Великобритании, Европе и Канаде и когда мы должны применять эти коды.

Какие цветовые коды проводки

Каждый цвет, используемый для электропроводки, говорит нам о типе и назначении провода. Это стандартизация, которой придерживаются в регионах для лучшего понимания и возможности отслеживания. В некоторых странах соответствующий руководящий орган определяет все допустимые цвета проводки, но в других требуется, чтобы только несколько конкретных типов проводки имели определенные цвета.

Таким образом, значение любого цвета провода может варьироваться от страны к стране. Но вот полезное руководство о значении разных цветов, используемых в разных частях света для распространенных типов электропроводки переменного тока.

Рис.1 - Цветовые коды проводки

Цветовые коды проводки в Соединенных Штатах Америки (США)

Американские электрические подрядчики и электрики должны соблюдать Национальный электротехнический кодекс (NEC) в отношении цветовой кодировки проводов.Обычно они используются для силовых проводов в «ответвленных цепях».

NEC определяет белый или серый цвет для нейтрального провода и зеленый / зеленый с желтой полосой / голой медью для заземляющего провода. Любые другие цвета, кроме этих, могут использоваться для других линий электропередачи. Однако в соответствии с местной практикой стандартные цветовые коды проводки можно разделить на две основные категории. Их:

  • США Цветовые коды проводов для источника питания переменного тока
  • США Цветовые коды проводов для источника питания постоянного тока

Цветовые коды проводки для США для источника питания переменного тока

Цветовые коды проводов, применяемые в США для источников питания переменного тока, можно разделить на три подкатегории в зависимости от характера и диапазона источника питания переменного тока.Их:

  • Цветовые коды проводов переменного тока 120/208/240 В
  • Цветовые коды проводов переменного тока 277/480 Вольт
  • Цветовые коды проводов постоянного тока
Цветовые коды проводки переменного тока 120/208/240 В в США

Эти диапазоны переменного тока в основном используются дома и в офисе. Коды цветов проводов для этой категории следующие:

  • Однофазный, линейный (горячий) - черный или красный
  • 3 фазы, фаза 1 - черный
  • 3 фазы, фаза 2 - красный
  • 3 фазы, фаза 3 - синий
  • нейтральный - белый
  • Заземление - зеленый, зеленый с желтой полосой или неизолированный провод

Фиг.2 - Цветовые коды проводки переменного тока 120/208/240 В в США

Цветовые коды проводки переменного тока 277/480 В в США

Обычно они используются в промышленных двигателях и оборудовании. Цветовые коды:

  • 3 фазы, фаза 1 - коричневый
  • 3 фазы, фаза 2 - оранжевый
  • 3 фазы, фаза 3 - желтый
  • Нейтральный - серый
  • Заземление - зеленый, зеленый с желтой полосой или неизолированный провод

Рис.3 - Цветовые коды проводки переменного тока 277/480 В в США

Цветовые коды электропроводки в США для источника питания постоянного тока

Солнечные энергетические системы и многие аккумуляторные системы используют питание постоянного тока вместо переменного тока (переменного тока).NEC США определяет зеленый / зеленый с желтой полосой / голой медью для заземляющего провода. Любые другие цвета, кроме этих, могут использоваться для других линий электропередачи. Однако, согласно местной практике, стандартные цветовые коды проводов следующие:

2-проводный незаземленный источник постоянного тока

  • Положительный (+ ve) - Красный
  • Отрицательный (-ve) - Черный

2-проводное заземление источника постоянного тока

  • Положительный (+ ve) или отрицательный (-ve) заземленный контур - красный
  • Отрицательный (-ve) минус (-ve) заземленной цепи - белый
  • Положительный (+ ve) или положительный (+ ve) заземленная цепь - белый
  • Отрицательный (-ve) или положительный (+ ve) заземленная цепь - черный

3-проводное заземление источника постоянного тока

  • Положительный (+ ve) - Красный
  • Mid Wire (Center Tap) - белый
  • Отрицательный (-ve) - Черный

Обычный

Заземление - зеленый, зеленый с желтой полосой или неизолированный провод

Фиг.4 - Цветовые коды проводки питания постоянного тока в США

Цветовые коды проводки в Европе, включая Великобританию (IEC)

Большинство европейских стран, включая Великобританию, в настоящее время придерживаются цветовых обозначений для цепей переменного тока, установленных Международной электротехнической комиссией (IEC). В большинстве европейских стран используется цветовой код проводов, установленный IEC. Первоначально опубликованный как IEC 60446, этот стандарт был включен в IEC 60445 в 2010 году. Цветовые коды проводки согласно IEC можно разделить на следующие две категории:

  • Цветовые коды проводов в Европе (IEC) для источника питания переменного тока
  • Цветовые коды проводов в Европе (IEC) для источника питания постоянного тока

Цветовые коды проводки в Европе (IEC) для источника питания переменного тока

Цветовые коды проводов в Европе (IEC) для питания переменного тока следующие:

  • Однофазный, линейный (горячий) - коричневый
  • 3 фазы, линия 1 - коричневый
  • 3 фазы, линия 2 - черный
  • 3 фазы, линия 3 - серый
  • Нейтральный - синий
  • Земля - ​​зеленый с желтой полосой

Фиг.5 - Цветовые коды электропроводки переменного тока в Европе (IEC)

Цветовые коды проводки в Европе (IEC) для источника питания постоянного тока

Европейские (IEC) коды цветов проводов для источников питания постоянного тока следующие:

2-проводный незаземленный источник постоянного тока

  • Положительный (+ ve) - Коричневый
  • Отрицательный (-ve) - Серый

2-проводное заземление источника постоянного тока

  • Положительный (+ ve) или отрицательный (-ve) заземленный контур - коричневый
  • Отрицательная (-ve) или отрицательная (-ve) цепь заземления - синий
  • Положительный (+ ve) или положительный (+ ve) заземленная цепь - синий
  • Отрицательный (-ve) или положительный (+ ve) заземленная цепь - серый

3-проводное заземление источника постоянного тока

  • Положительный (+ ve) - Коричневый
  • Mid Wire (Center Tap) - синий
  • Отрицательный (-ve) - Серый

Обычный

Земля - ​​зеленый с желтой полосой

Фиг.6- Цветовые коды проводки в Европе (IEC) для источника питания постоянного тока

Цветовые коды проводки в Канаде

Канадский электротехнический кодекс (CEC) регулирует цветовую кодировку электропроводки в Канаде. Цветовой код кабеля питания переменного тока почти аналогичен коду, используемому в США, за исключением того, что на проводе заземления не используется оголенная медь. В Канаде действуют следующие требования к кодам цвета проводов:

  • Однофазный, линейный (горячий) - черный или красный
  • 3 фазы, фаза 1 - красный
  • 3 фазы, фаза 2 - черный
  • 3 фазы, фаза 3 - синий
  • нейтральный - белый
  • Земля - ​​зеленый или зеленый с желтой полосой

Фиг.7- Цветовые коды проводки в Канаде

Когда применять цветовые коды проводов к проводам

Большинство узких проводов имеют цветовую маркировку производителя с использованием другой цветной изоляции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
