Датчик движения схема подключения с выключателем: Схема подключения датчика движения для освещения

Содержание

Как самостоятельно подключить датчик движения

Подключение датчика движения на практике немного сложнее подключения обычного выключателя. В обоих случаях происходит простое замыкание электрической цепи, поэтому схема подключения датчика движения в линию освещения практически не отличается от включения этой же линии через выключатель.

В случае, когда необходимо сохранить возможность постоянной работы светильника, в схему следует добавить простой выключатель, подключив его параллельно к датчику движения.

По этой схеме светильник будет запитан в обход датчика движения, а при отключении выключателя освещение опять будет контролироваться датчиком движения.

В ситуациях, когда один датчик движения неспособен охватить все помещение, устанавливают несколько датчиков движения, подключая их параллельно. Таким образом, линия питания должна быть подключена к каждому датчику, а выводы таких датчиков подключают к прибору освещения (одному или нескольким).


Срабатывание любого из датчиков цепи вызовет подачу напряжения на осветительный прибор. Питание всех датчиков движения должно осуществляться от одной фазы, иначе случится межфазное короткое замыкание

При выборе места установки датчика движения следует принимать в расчёт факторы, которые могут негативно влиять на его работу, делая невозможным выявление движущего объекта.

Нагрузка, подключаемая напрямую к большинству датчиков движения, не должна превышать 600-1000 Вт – это общепринятое ограничение при использовании мощных светильников.

Использование магнитного пускателя будет лучшим вариантом при возникновении необходимости подключения через датчик движения мощных осветительных приборов.

Рекомендации по установке:


  • Устройство должно быть направлено непосредственно в ту сторону, в которой движение должно вызывать включение света;
  • За чистотой датчика следует следить, так как загрязнение уменьшает радиус действия, а качество работы устройства ухудшается.

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.
  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

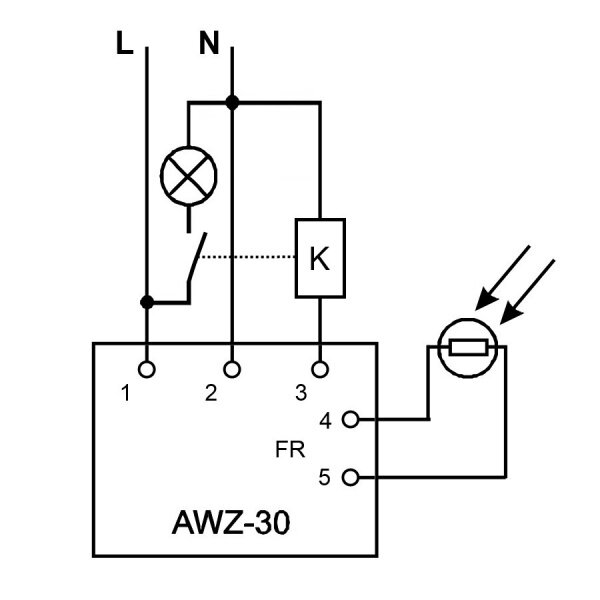

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Датчик движения для включения света: схема подключения датчика движения для дома, квартиры

Датчик применяется для включения освещения в темное время суток без использования выключателей. Светильник, умный такой, включается тогда, когда, как будто, нужно именно Вам. Преимущества применения таких устройств заключаются в удобстве управления освещением и экономии электроэнергии, то есть Вашего бюджета.

Это устройство с электронным инфракрасным или микроволновым датчиком, которое замыкает электрическую цепь светильника, если в контролируемой зоне происходит любое движение человека. Часто, в таком устройстве, есть и датчик освещенности - фотореле. Он необходим для того, что бы датчик движения работал тогда, когда это необходимо, то есть в темное время, а не круглые сутки.

Наибольшее распространение имеют инфракрасные датчики, микроволновые, обычно, встраиваются в светильники, они компактные и чувствительные, способны работать через тонкие препятствия, например, такие, как стекло светильника.

Светильник с датчиками движения и освещённости обычно располагается на улице, по ходу движения, от входной двери или ворот в ограде двора, до дома или на крыльце перед входной дверью. А так же в самом доме, в проходных местах, таких как лестницы или коридоры.

Вообще, существует четыре варианта монтажа: первый - это светильник и датчик без выключателей, принципиальная схема подключения:

Скачать принципиальную схему.

Второй - светильник с датчиком и одноклавишным выключателем для включения параллельно с датчиком, то есть, например, необходимо включить освещение перед входной дверью находясь в доме и для этого не нужно выходить и махать руками что бы сработал датчик, а требуется просто нажать клавишу. Но, для того чтобы светильник, как прежде, работал через датчик, необходимо отключить питание через выключатель: нажать на клавишу выключателя.

Скачать принципиальную схему светильника с датчиком и одноклавишным выключателем.

Монтажная схема расключения в распределительной коробке:

Скачать монтажную схему светильника с датчиком и одноклавишным выключателем.

Третий - тоже с одноклавишным выключателем, но для отключения питания всей схемы, то есть светильник и датчики выключаются:

Скачать принципиальную схему с одноклавишным выключателем для отключения питания всей схемы.

Скачать монтажную схему с одноклавишным выключателем для отключения питания всей схемы.

И четвёртый вариант с двухклавишным выключателем: одна клавиша включает светильник, как во втором варианте, вторая - отключает питание датчика и светильник работает только от выключателя. При таком подключении необходимо помнить или проверять как подключен светильник, то есть, какие клавиши нажаты или отключены.

Скачать принципиальную схему с двухклавишным выключателем.

Скачать монтажную схему с двухклавишным выключателем.

Далее будет рассматриваться второй вариант электромонтажа, как наиболее часто применяемый, в нём подразумевается последующий монтаж светильника с встроенным датчиком движения. Монтаж, лучше всего, проводить во время работ по электромонтажу всего дома. Весь процесс подключения можно рассмотреть на примере монтажа электропроводки и расключения отдельной распределительной коробки для такого светильника.

В первую очередь, как и при любых других электромонтажных работах, необходимо выполнить разметку. Затем просверлить глухое отверстие для распределительной коробки. После этого, проложить провод на выключатель. Вывести провод для светильника с датчиком движения перед входной дверью в дом и подвести провод питания.

Далее необходимо вставить все три провода в распределительную коробку и снять с них оболочку:

Приступить к расключению, сначала зачистить и скрутить вместе нулевые, синего цвета, жилы провода питания и светильника с датчиком:

После этого, зачистить и скрутить фазные жилы, белого цвета, проводов питания, выключателя и датчика:

Затем, зачистить и скрутить вместе вторую жилу провода на выключатель и оставшуюся, третью, жилу провода на светильник с датчиком:

Соединить жилы заземления:

Все концы скруток, обязательно, сварить при помощи точечной сварки, в результате получается монолитное соединение проводников:

Все соединения хорошо заизолировать и ровно уложить в коробку:

Закрыть крышкой, лучше всего с креплением шурупами:

Это один из четырёх возможных, по схемам подключения, вариантов монтажа датчика движения для включения освещения.

Похожие статьи

  1. Схема монтажа электропроводки.
  2. Прокладка проводов и кабелей электропроводки в квартире и частном доме.

Схемы подключения датчика движения | ehto.ru

Вступление

Задача датчиков движения, включать местное освещение на улице или в помещении при приближении или прохождении человека в зоне слежения датчика.

Схемы подключения датчика движения для освещения

Датчики движения для автоматического включения/выключения освещения работают от напряжения 220 Вольт. Для подключения на корпусе датчика есть клеммы подключения, чаще всего три клеммы. У датчиков, приспособленных для уличной установки, клеммы скрыты в корпусе.

Схема подключения датчика движения не отличается сложностью. Напряжение питания 220 Вольт подается на датчик, а светильник подключается к фазе и специальной клемме на датчике.

схемы подключения датчика движения

Датчик движения, включающие/выключающие свет при прохождении человека удобны, однако в некоторых случаях могут, мешать. Например, поставили вы датчик на улице в редко посещаемом месте двора. К вам пришли гости и редко посещаемое место двора, стало проходным. Постоянное срабатывание датчика в этом случае будет неудобно. Отключить его просто так нельзя. Что делать?

В этом случае, чтобы убрать датчик освещения из схемы управления освещением, параллельно нужно поставить простой выключатель. Вот схема.

Если вы решили поставить два датчика освещения, используйте такую схему подключения. Напомню, питание от одной фазы 220 Вольт.

схемы подключения датчика движения

Практическое подключение датчиков движение

  • На практике датчики движения подключаются через распаячную коробку. К коробке подводятся кабель питания 220 В, кабель от датчика и кабель от выключателя если нужно. В коробке делается распайка по одной из приведенных выше схем. Распайку лучшеe сделать с помощью разъемов WAGO.
  • Для контроля работы датчика движения, его нужно сориентировать на планируемое место прохода людей. Между датчиком и объектами (пешеходами) не должно быть деревьев, преград.
  • Датчик движения не должен попадать под прямые лучи солнечного света и осадки, если датчик стоит на улице.
  • Наиболее часто встречаемые зоны контроля датчиков показаны на этом фото. Как видите, 12 метров это предельная дальность слежения датчика.

Более точную информацию о зонах действия датчика нужно смотреть в описании датчика при покупке. Там же вы найдете схему подключения конкретного датчика.

Вывод

Это все простейшие схема подключения датчика движения. Ничего особенного, но могут пригодиться.

©Ehto.ru

Еще статьи

Для чего нужен датчик движения для освещения

Как правило, термином «датчик движения» в быту определяется электронное инфракрасное устройство, которое позволяет обнаруживать присутствие и перемещение человека и помогает коммутировать питание приборов освещения и других электрических приборов.

Если Вы хотите сделать свой дом безопаснее, покупайте датчики движения, которые станут для Вас не только удобными помощниками, но и помогут сэкономить электроэнергию, включая или отключая его при Вашем входе или выходе из помещения соответственно.

Датчик движения имеет несложный принцип действия – при появлении движения в зоне его чувствительности включаются все подключенные к нему приборы. Отключение всех приборов происходит тогда, когда цепь автоматически размыкается, а это происходит при отсутствии движения.
В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask 1403 имеющий угол обзора 180 гр.

Обычно датчик движения используют для включения освещения, но эти устройства могут использоваться и не только для этой цели. Хочу отметить, что существует датчики с углом обзора на 360 градусов.

То есть датчик, способен обнаружить какие либо перемещения с любой стороны. Поэтому если у вас есть магазин, офис или какой либо объект которому нужна сигнализация то в этом случае может применяться охранная сигнализация.

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу - подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль - синюю.

Разбираемся с проводами... У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) - их соединяем вместе. Все подключение готово, как видите ничего сложного ...

Покажу поближе как подключить датчик движения в коробке. Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Можно ли подключить датчик с выключателем

Часто бывает так, что датчик движения необходимо подключить к светильнику вместе с выключателем. Казалось бы два устройства которые предназначены практически для одной и той же задачи - включить освещение.

Действительно выключатель выключает лампу (светильник) и датчик движения при определенный обстоятельствах (обнаружении движения) выполняет такую же задачу - подает питание на светильник. Зачем эти два устройства подключать вместе многие не понимают. Поэтому давайте разберем, как подключить выключатель с датчиком движения и зачем это делать?

Если Вы хотите, чтобы у Вас на протяжении какого-то периода времени было включено освещение, вне зависимости от уровня освещенности и перемещений, попробуйте применить схему подключения датчика с выключателем, подключив обычный выключатель с одной клавишей в схему, параллельно датчику.

Благодаря такому подключению Вы сможете при включении выключателя удерживать включенным освещение в течение желаемого периода времени. В другое же время управление освещением должно полностью перейти к датчику, для чего выключатель следует отключить.

Подключение датчика движения с выключателем - как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени - «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности - «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика - «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Как подключить датчик движения включения света, схема

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки


датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Пример установки датчика движения в квартире

Решил оснастить унитаз функцией биде с электронным управлением. Для безопасности и экономии электроэнергии включать устройство управления биде нужно только тогда, когда это необходимо, то есть когда туалет посещает человек. Оптимальный вариант, это подключение параллельно светильнику. При прокладке проводов от светильника к месту установки дополнительной розетки, решил заодно установить и датчик движения, чтобы вообще руками ни к чему не надо было прикасаться.

Для установки датчика движения место долго выбирать не пришлось. Так как помещение туалетной комнаты маленькое и без окон с единственной входной дверью, подходящим было только одно место, ниже светильника.

После демонтажа светильника открылась следующая картина. К двум медным одножильным проводам были присоединены скруткой с зажимом два многожильных. Многожильные провода в свою очередь были присоединены к патрону светильника с помощью вмонтированных в патрон клемм винтами. Провода, выходящие из стены, были очень короткие и разной длины.

В данном случае целесообразнее всего было выполнить подключение датчика движения и дополнительной розетки с помощью трех контактной клеммной колодки, которая легко помещалась в основании светильника. Провода были выровнены по длине, с них снята изоляция, концы зачищены наждачной бумагой, вставлены в клеммную колодку и зажаты винтами.

Перед демонтажем светильника, была выполнена разметка для сверления отверстий под дюбеля для крепления датчика движения на двух саморезах.

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.

Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры.

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N, подключается непосредственно к лампочке люстры, а фазный, который обозначается L, подключается ко второму выводу лампочки люстры через выключатель.

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.

Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.


Сергей 16.12.2013

Уважаемый Александр Николаевич!
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Александр

Уважаемый Сергей!
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование управления находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно – влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же причиной ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 µF на напряжение не менее 300 В.

Сергей

Тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика – мах, едет лифт и всё равно включает свет – это значит, что датчик «видит» лифт. Убавили чувствительность – заработало всё как надо, но представитель от фирмы – производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Анатолий 24.05.2015

Александр, здравствуйте!
Я тоже немного электрик, сам подключил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу – при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Александр

Здравствуйте, Анатолий!
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой.
При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.
При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Вячеслав 21.10.2017

Здравствуйте!
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Александр

Здравствуйте, Вячеслав!
Пиктограммы, буквы и цифры обозначают следующее:
– переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
– второй служит для выбора чувствительности к движению.

Остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение – 5, 40 сек. и 1, 4, 8 или 16 мин.

Nata 14.11.2019

Добрый день.
Подскажите пожалуйста, как отрегулировать датчик движения? Он работал исправно, горел минуты 4, мы решили сделать чуть меньше, после чего он перестал загораться. Точнее, после того как стемнеет он загорается один раз тухнет и все.
Подскажите можно его отрегулировать или придется купить новый??

Александр

Здравствуйте, Nata!
Повращайте ручку регулятора времени свечения с десяток раз из одного крайнего положения до другого и обратно, а затем установите ручку в нужное положение. После этого желательно датчик отключить от сети и опять включить, чтобы установились заводские настройки. Возможно, заработает. В противном случае нужно его ремонтировать или покупать новый.

Схемы датчиков движения и принцип их работы, схемы подключения

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.


Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).


Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.



Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.


Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.


Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Ультразвуковые

Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.



Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.


Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.


Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

3. Ноль.

Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

Схема №1. Лампа включается только от датчика движения.


Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение)


Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.


Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.


На фото ниже изображены клеммы к которым подсоединяются питающие провода.


Заключение

Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.

Возврат к списку


Датчики движения и датчики присутствия

Датчики движения и датчики присутствия могут обнаруживать движение, а затем вызывать событие. Они обычно используются для обеспечения безопасности и экономии энергии.

Когда датчик охранного прожектора обнаруживает движение, он сообщает выключателю о закрытии, и включаются свет (и). Через определенное время выключатель откроется, и свет погаснет.Некоторые датчики движения и датчики присутствия имеют настройки, в том числе время, в течение которого свет остается включенным, не обнаруживая движения.

Датчики присутствия

Датчики присутствия обычно используются в офисах и классах. Их также можно использовать дома в шкафах, если обычно не горит свет.

Датчики присутствия могут заменить выключатели света или могут быть установлены на потолке. Они обнаруживают движение в помещении и автоматически управляют освещением. Если по прошествии определенного времени движения не обнаружено, свет выключается.Когда кто-то входит в комнату, датчик обнаруживает движение, а переключатель датчика замыкается, включая свет.

Свет можно включать и выключать вручную с помощью кнопки или переключателя на датчике.

Некоторые датчики присутствия могут регулировать, в том числе, как долго свет остается включенным без обнаружения движения.

Схема подключения датчика присутствия 2

Датчики движения

Датчики движения могут использоваться для множества различных приложений.При обнаружении движения включается свет или срабатывает сигнализация. Их можно использовать для:

  • Охранные прожекторы
  • Системы охранной сигнализации
  • Коридоры
  • Проходы супермаркетов
  • Склады (с использованием светодиодов с высокой яркостью)

Этот человек сэкономил 90% на счетах за электроэнергию на своем складе, установив светодиоды и датчики движения.

Как Интернет может снизить ваши счета за электричество на 90%

Супермаркеты используют их в проходах и в морозильных камерах, чтобы включать свет, когда покупатель приближается, и выключать через определенное время.Это хорошо работает, если магазин открыт круглосуточно и в определенное время бывает очень мало покупателей.

Настенный датчик присутствия

Датчик присутствия на потолке

Схема подключения датчика присутствия

1

Каждый провод переключателя датчика присутствия имеет два черных провода (или один черный и один красный) и заземление (зеленый).

Один из черных проводов подключается к линейному напряжению от панели, другой черный (или красный) провод нагрузки подключается к лампам.Каждый черный провод может быть линией или нагрузкой. Красный всегда - провод нагрузки.

Для нормальной работы типичному датчику присутствия требуется хорошее заземление. В пластмассовой электрической коробке подключите зеленый провод заземления датчика к заземляющим проводам внутри коробки. В металлической распределительной коробке без проводов заземления подсоедините провод заземления датчика к меньшему резьбовому отверстию внутри коробки с помощью зеленого винта заземления.

Схема подключения переключателя света датчика движения

Cooper

Здравствуйте, мне нужна электрическая схема двухстоечного автомобильного подъемника Tecalemit.Электрическая схема поставляется с многочисленными простыми рекомендациями по монтажной схеме.

Схема электрических соединений Cooper Motion Light Центр проводки во всем God Security Light Схема подключения 8593 Огни безопасности Световые индикаторы движения

Он отправляет радиосигнал на приемник, который включает свет.

Схема подключения выключателя света датчика движения Cooper . Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между инструментами.Технические характеристики переключателя контрольного света Cooper 277, однополюсный и трехполюсный 83a, 1000 Вт, 120 В переменного тока, 60 Гц. Нейтральный белый датчик os310u или vs310u светильник 3-полосный синий выход красный нейтральный белый нейтральный белый горячий черный горячий черный заземление зеленый однополюсная схема подключения все типы нагрузки электрические схемы электрический сектор 203 медный круг.

В системах управления освещением с датчиком движения Eatons используется передовая технология пассивного инфракрасного пиро- и ультразвукового зондирования для обнаружения вашего присутствия и включения освещения.Переключатель датчика движения с названием проекта ночника. Время задержки не истекло 3.

6109 переключатель pdf скачать вручную. Затем, когда вы выходите из комнаты, наши датчики выключают свет по истечении заданного периода времени. Просто вкрутите приемник в розетку и установите датчик в любом месте.

Замените лампочку 3. Никакой проводки не требуется для управления имеющимся освещением. 2-местный датчик движения, схема подключения переключателя света новый p910 pir датчик движения, переключатель света, электрическая схема, подключение движения.

Установить устройство в автоматический режим работы светится не горит. Белый провод датчика подключается к нейтральному белому проводу в настенной коробке. Предполагается, что он поможет каждому обычному человеку построить правильную систему.

Схема подключения датчика проезжей части для освещения, схема подключения датчика движения. Движение по-прежнему присутствует 2. Руководство пользователя датчика движения системы домашней безопасности Cooper lighting.

Проводка выключателя света Cooper.Схема подключения - это упрощенное традиционное графическое изображение электрической цепи. Проверьте все соединения проводки 4.

Эти инструкции легко понять и применить. Электросхема анны р. Беспроводной датчик движения освещает беспроводной датчик работает как пульт дистанционного управления для открывания ворот гаража.

У этой системы есть некоторые ограничения. Схема подключения переключателя света Cooper. Электромонтаж датчика движения выключателя света обязательно поможет вам в повышении эффективности вашей работы.

Разнообразные электрические схемы светового датчика движения. Основание монтажной схемы датчика фотоэлемента освещения Cooper с заменой трехпозиционного переключателя с датчиком движения doityourself com zenith website lutron Occancy double installation instructions db 0088 leviton light замена одного в трехсторонней цепи на обнаружение медного освещения основание монтажной схемы датчика фотоэлемента замена трехпозиционного переключателя с датчиком движения проводка датчика движения зенит датчик движения. Наслаждайтесь улучшенной экономией энергии и современной автоматизацией с датчиками присутствия и отсутствия людей.

Обратитесь к схемам подключения и установите датчик в соответствии с этими инструкциями для однополюсных приложений. Подключите переключатель датчика в соответствии со схемой подключения 1 с помощью прилагаемых гаек. Управление может быть подключено неправильно 4. Возможно, Хиггинботам просто сможет завершить работу.

Повторно отрегулируйте уровень обнаружения дневного света 6.

Как подключить датчик присутствия и датчики движения

Замена трехпозиционного переключателя на датчик движения Форумы сообщества Doityourself Com

Вопрос о проводке переключателя датчика присутствия Нет заземления Сообщество Home Depot

Замена трехпозиционного переключателя С датчиком движения Форумы сообщества Doityourself Com

Схема подключения

для охранного освещения Полная версия Hd Quality Security Lighting Housediagram Lexanesirac Fr

Cooper Lighting Switch 6105 Руководство пользователя Manualsonline Com

Как подключить датчик присутствия и датчики движения

Kv 0188 Leviton Motion Схема подключения сенсорного переключателя света Кроме того, схема Lincoln Free

Замена трехпозиционного переключателя на датчик движения Doityourself Com Com munity Forums

Wrg 3124 Схема подключения переключателя света движения

Как подключить датчики присутствия датчика движения

Подключение датчика движения Cooper

Схема подключения Cooper Lighting Ms37 Датчик движения Fixya

98fe6c5 Комбинированный переключатель Cooper 3 Схема подключения Библиотека

Библиотека электрических соединений

Коммутатор с датчиком движения Форумы сообщества Doityourself Com

Схема подключения Cooper Lighting Ms37 Датчик движения Fixya

Схема Схема подключения для охранного освещения Полная версия Hd Quality Security Lighting Housediagram Lexanesirac Fr

Wrg 3124 Схема подключения переключателя света движения

Ndancy 845 Схема подключения переключателя присутствия Схема подключения

Есть ли переключатель света датчика движения, который не работает? ed Ground Home Improvement Stack Exchange

Каталог Os306u Auto On Sensor

8be2 Схемы подключения четырехпозиционного диммерного переключателя Библиотека проводов One Light

Cooper Lighting Ms185 Схема подключения потолочного датчика движения Mo 1016 Скачать схему

Eb7f5 Схема подключения датчика E46 Кривошипная проводка Ресурсы

Простой способ подключения переключателя света движения Установка Youtube

Ecd27f Cooper Схема подключения переключателя света Библиотека проводов

Wrg 3124 Схема подключения переключателя света движения

Cooper Lighting Ms37 Руководство

Есть ли выключатель света с датчиком движения, который не требует заземления Home Improvement Stack Exchange

Общая информация Регулировка дневного света Синий циферблат

22855 Схема подключения защитного света Библиотека проводов Pir

Http Assets Usesi Com Product Media Инструкции по установке 227805 Инструкции по установке Pdf

Ms180d Руководство пользователя детектора движения 11 0249 Cover Page Cooper Lighting

Cover Page Cooper Lighting

Cover Page

Heath Zenith Motion Sensing 3-х позиционный настенный выключатель 6107 Руководство пользователя 2 страницы

Wg 3310 Электромонтажная схема 3-х позиционного переключателя движения

Как подключить датчик присутствия и датчики движения

B8130 Intermatic Motion Sensor Light Switch Схема соединений Библиотека электропроводки

Инструкции по установке Manualzz

Neoswitch Pir Rr7 Совместимый датчик настенного переключателя

Установка лучшего переключателя света

Как установить выключатель света, активируемый движением Youtube

Wrg 3124 Схема подключения выключателя света движения

Как подключить 2 или более датчиков движения к одним и тем же источникам света

Схема подключения Df15 Cooper 6 Библиотека проводки лампы

У меня есть Os310u Переключатель датчика присутствия WK На нем есть красный, черный и синий провода У меня есть трехпозиционный переключатель с черным

Https Www Ideadigitalcontent Com Files 11546 Id Ins V1 Vac P Low Install En Pdf

HTTPS Encrypted Tbn0 Gstatic Com Images Q Tbn 3aand9gct73nnhq Ja1plqkw9qagox5segsws8u2lo0ayqhbotqdor2ahr Usqp Cau

China Ningbo Lexing Inductor Electronic Co Ltd

Mo 1016 Схема подключения потолочного датчика движения Скачать схему

Как я могу заменить несколько трехходовых домашних переключателей с помощью датчиков движения nt Stack Exchange

Переключатели обнаружения движения

Инструкции по установке Настенный выключатель Neoswitch Dual Technology с одним реле с датчиком присутствия

984cf Схема подключения однополюсного переключателя света Библиотека подключения однополюсного переключателя света

Wattstopper Как подключить Dt 305 Dual Technology потолочный датчик

Youtube

Схема подключения внешнего освещения Схема двигателя Citroen 2 0 Hdi для электрических схем

Heath Zenith Sl 5210 Gr B Провод датчика движения Адаптер управления освещением Серый Power Impact Drivers Amazon Com

Ca 1755 Cooper Схема подключения выключателя света

Инструкции по установке Neoswitch Пассивный инфракрасный пир с одиночным реле Требуется нейтраль

Https Assets Usesi Com Product Media Инструкции по установке Usesi 82067 Инструкции по установке Pdf 90 003

139b7ee Электромонтажные устройства Cooper Схемы электропроводки Библиотека электропроводки

Датчики присутствия и незанятости Датчики управления освещением и датчики Eaton

Http Www Cooperindustries Com Content Dam Документы на продукцию для общественного освещения. Датчик движения Электропроводка переключателя света 3-х ходовая схема переключателя датчика движения Best Of Motion с датчиком движения Освещение беспроводного датчика движения Уличное освещение Colaoso Info

2

5638 2w

Двойной 3-ходовой выключатель света Cooper Wiring Devices Os310r La Датчик занятости Dual 3 Way Переключатель с ночником Датчик движения Переключатель света Проводка Путь Датчики движения Путь Датчик движения Датчик движения Переключатель света

Cooper Lighting Ms180w Замена 180 градусов Датчик безопасности движения Прожектор Белый Securi ty Lighting Amazon Canada

A4d7dd Датчики присутствия для управления освещением Библиотека электрических схем

Электромонтажные устройства Cooper 277w Коробочный выключатель Night Light Crescent Electric Supply Company

Cooper Dimmer Switch Электросхема Электросхема Библиотека схем подключения

Mc1 2 4ghz Pir Activated Lighting Camera System Руководство пользователя 738726 Doc Cooper Lighting

Https Encrypted Tbn0 Gstatic Com Images Q Tbn 3aand9gcrb0bt Io Nxrdzx5xxhi Xqlkgk0nlzzmyivaxuvk Jgvg2cy1 Usqp Cau

Схема подключения датчика движения

Датчик движения 6d388 Схема подключения 3-позиционного переключателя датчика движения

Схема подключения датчика движения 9000 6d388 Схема подключения Best Of Motion с датчиком движения Свет Беспроводной датчик движения Уличное освещение Colaoso Info

Схема подключения главного переключателя Схема подключения базового веб-сайта D3venndiagram Attentialluomo It

Solved Мои прожекторы имеют ручную функцию, так что я могу подключить Fixya

Edcv 9735 Mini Cooper Дверная электрическая схема Схема Базовый веб-сайт Электрическая схема Footmassagediagram Lestrouvillaises Fr

5915a59 Схема нейтрали выключателя света 1 Популярная схема нейтрального провода в Великобритании Библиотека проводов

Схема Схема подключения Pnp Prox Switch Полная версия Схема подключения Hd Quality Rs485 Подключение Lexanesirac Fr

Как подключить датчики присутствия датчика движения

Двойной трехпозиционный переключатель света Cooper Электромонтажные устройства Os310r La Датчик присутствия Двойной трехпозиционный переключатель с ночным датчиком движения Электропроводка переключателя света Путь Датчики движения Путь движения Датчик движения Переключатель света

Схема подключения переключателя освещения Cooper Библиотека электрических схем

Be 3419 Схема подключения переключателя света Cooper am

3d4 Схема подключения люка в крыше Mini Cooper Ресурсы для проводки

Однополюсный трехполюсный датчик движения белого цвета Eaton в отделе световых датчиков в Lowes Com

Замена трехпозиционного переключателя на датчик движения Форумы сообщества Doityourself Com

842ebd9 Схема подключения двойного переключателя Cooper Библиотека электрических соединений

Схема подключения переключателя света

Датчик движения h2 Схема подключения

Cooper Lighting 6105 Руководство пользователя

Схема подключения главного переключателя Схема подключения базового веб-сайта D3venndiagram Attentialluomo It

Ms180d Motion Detector Руководство пользователя 11 0249jll 9 Cooper2 UDB

Крышка

Cooper2

Схемы подключения Cosine Developments

070f Схема подключения коммутатора Cooper S1061 Slider Библиотека подключений 90 003

Как подключить датчики присутствия датчика движения

20 лучших изображений с подключением переключателя света Разводка переключателя света Переключатель света Домашняя электрическая проводка

Https-шифрованные изображения Tbn0 Gstatic Com Электрическая схема Кроме того, Lincoln Free Diagram

Установка освещения датчика движения Youtube

Электромонтажные устройства Cooper 7503w Rocker Crescent Electric Supply Company

1e0116b0 Схема подключения солнечного фонаря движения Цифровые ресурсы


Схема подключения переключателя трехходового датчика движения Lutron

Предназначен для помощи обычным потребителям в создании подходящего метода.Новый инструмент управления объектами Lutrons дает вам возможность управлять своим зданием из любого места.

Переключатель датчика присутствия 3-сторонняя проводка Lutron Motion Не работает Диммер Iamdev

И lutron ms ops5m, и leviton pr180 поставляются с инструкциями, которые показывают вам, как заменить только один переключатель.

Схема подключения переключателя трехходового датчика движения Lutron . Легко контролируйте управление и оптимизируйте систему управления lutron с любого планшетного ПК или смартфона.Если ваш свет управляется только одним переключателем, используется однополюсный переключатель. Схема подключения 4-позиционного диммера Lutron New Lutron Maestro 4 way.

Lutron Наборы электрических схем датчика присутствия запатентованного сша переключатель датчика движения для цепи 3-стороннего освещения новинка. Пример электрической схемы датчика присутствия Lutron. Схема подключения датчика присутствия Lutron скачать электрическую схему Могу ли я добавить датчик присутствия в трехстороннюю цепь.

Подключите сопутствующие переключатели вместо трехпозиционного переключателя. Подключите зеленый провод заземления на дополнительном переключателе к оголенному медному или зеленому проводу в настенной коробке.Один трехпозиционный переключатель, который мы назовем 1, находится сам по себе. Эти направления, вероятно, будет легко понять и реализовать.

Электрическая схема поставляется с рядом простых инструкций по монтажной схеме. Запатентованный переключатель датчика движения для цепи 3-стороннего света. Если ваш свет управляется двумя отдельными переключателями, выберите трехсторонний или многопозиционный переключатель.

Диммер датчика присутствия Lutron maestro. Поэтому причина, по которой нам нужны датчики движения с обеих сторон нашей трехсторонней установки, заключается в том, что это лестница в подвал с поворотом на 90 градусов посередине.Это называется трехсторонней конфигурацией, хотя их всего два.

Каждая функция разработана с учетом того, что для вас наиболее важно, насколько хорошо работает ваше здание. Схема подключения датчика движения Leviton Схема подключения 3-позиционного переключателя датчика движения. Никакой другой кабель не входит и не выходит.

Датчик движения внизу или вверху лестницы не видит другой конец. Действующая электрическая схема для диммерного переключателя, электрическая схема австралии.Выше отмечен синий провод на переключателе датчика maestro.

Схема подключения датчика присутствия Схема подключения датчика присутствия 3. Я пытаюсь установить переключатель датчика движения на трехпозиционный переключатель в моей прачечной. Убедитесь, что вы приобрели переключатель, подходящий для вашего местоположения.

Подключите оставшийся провод, отсоединенный от переключателя, к другому черному проводу на переключателе датчика maestro. Схема подключения трехходового датчика движения Leviton 158 39 Grow alexandra wc 3610 on lutron изменение одного переключателя в цепи на датчик 10a40 библиотека как установить светильник mycoffeepot org dn 6106 с переключателями vf 5561 maestro 605f14 и инструкциями Схема подключения трехходового датчика движения leviton 158 39 Схема подключения датчика движения grow alexandra wc 3610 подробнее.Сборник электрических схем диммеров Lutron cl.

Он имеет 4 провода: черный провод под напряжением, красный бегунок, белый бегунок и землю. Замена трехпозиционного переключателя на датчик движения doityourself com форумы сообщества изменение одного в трехстороннем контуре на электрическое зондирование lutron diy чат домашнее улучшение форум детекторы датчики присутствия 101 как провод 2 или более одинаковых огней добавить контрольный свет переключатели возможности включения однополюсного цвета слоновой кости только внутри помещения не hn Схема подключения 2042 при замене трехпозиционного переключателя на датчик движения подробнее.Оба трехпозиционных переключателя работают нормально, если я использую их сейчас.

Gm 5230 Подключение трехпозиционного переключателя с датчиком движения Скачать схему

Подключение трехпозиционного датчика присутствия без заземляющего провода Форумы сообщества Doityourself Com

Замена одного переключателя в трехпозиционной цепи на датчик движения Lutron.

Cv 1462 Схема подключения датчика присутствия Lutron Скачать бесплатно схемы подключения Загрузить схему

Трехпозиционный переключатель Awesome Cooper Изображения Схема подключения Все, что нужно знать о схеме подключения Ajulin Com

Lutron MS Ops5m Wh Переключатель датчика Maestro 5a Нейтраль не требуется Однополюсный Или Multi Location Ms Ops5mh Wh Белые электрические розеточные переключатели Amazon Com

Лучшие датчики присутствия Выключатели света Поставка светодиодного освещения

Переключатель датчика присутствия 3-сторонняя проводка Lutron Motion Не работает Диммер Iamdev

У меня есть переключатель датчика движения на 110 В для замены обычного выключателя света В текущем световом блоке есть все провода

Ed0837d Схема подключения однополюсного датчика присутствия Lutron Библиотека подключений

0fcaf1 Ms Ops5m Схема подключения 3-полосная библиотека Lutron

D7b5a57 3-проводная схема подключения Библиотека проводов Lutron

Gm 5230 Схема подключения 3-стороннего переключателя с датчиком движения

Lutron Ms Ops5m Wh Переключатель датчика Maestro 5a Не требуется нейтраль Однополюсный или многополюсный Ms Ops5mh Wh Белые электрические розеточные переключатели Amazon Com

Lutron Как установить датчик присутствия The Home Depot Youtube

Lutron Maestro 5-амперный однополюсный или многополюсный переключатель датчика движения Белый Ms Ops5mh Wh The Home Depot

Схема подключения трехпозиционного переключателя Схема подключения трехпозиционного переключателя Lutr на электронных книгах качества HD Tere Jimmy2k It

Lutron Maestro 5 Amp однополюсный 3-сторонний переключатель датчика движения Белый The Home Depot Канада

Tx 9939 Схема подключения датчика присутствия Lutron, а также схема подключения датчика занятости Lutron

Решенная инструкция по установке для проводки A Cooper Devices Fixya

Https Www Lutron Com Technicaldocumentlibrary 369748 Pdf

Xh 4945 Схема подключения трехпозиционного переключателя с датчиком движения Схема подключения

Как установить датчик присутствия Lutron Maestro на трехпозиционный переключатель Pretty Handyatic Girl

Https0-шифрованный протокол TCP Изображения Q Tbn 3aand9gcr7xzhy4nvz0aceiebwugh83hgq1wvwe Z1kzm6rr7rwwxra7uz Usqp Cau

Схема подключения трехпозиционного переключателя Электронные книги качества Lutron Hd Tere Jimmy2k It

Датчик движения

Как установить переключатель света Diy Датчик движения Освещение Датчик освещенности Датчик движения

Переключатель датчика присутствия 3-сторонняя проводка Lutron Motion Не работает Диммер Iamdev

Датчик движения Установить видео Youtube

Использование переключателя обнаружения присутствия с переключателем Maestro Companion Примечание по применению 435 Manualzz

Nd 8455 Подключение датчика присутствия Схема подключения переключателя присутствия

823b0d8 Схема подключения переключателя 3-ходового датчика движения Библиотека подключений

Схема подключения датчиков присутствия Схема подключения

Как установить датчик присутствия Lutron Maestro на 3-позиционный переключатель Pretty Handy Girl

Leviton 3 Схема подключения Схема подключения

Как установить выключатель света, активируемый движением Youtube

Hr 5740 Подключение трехпозиционного переключателя Красный Белый Черный Вместе с Схема подключения трехпозиционного переключателя

D20d638 Ms Ops5m Схема подключения переключателя датчика присутствия Lutron 3-х канальный переключатель датчика движения Mh

Переключатель датчика движения Lutron Maestro Не требуется нейтраль 600 Вт Однополюсный многопозиционный переключатель Ms Ops5m La Light Almond Электрические розеточные переключатели Amazon Com

Co 1369 Lutron 6b38 Free Diagram

Непонятная проводка трехпозиционного переключателя Обмен стеками для модернизации дома

4923998 Схема подключения вентилятора и управления освещением Библиотека электрических соединений Lutron

Lutron Maestro, однополюсный, белый, 2 ампера, Вакансия Датчик движения в отделе световых датчиков компании Lowes Com

Wrg 6273 Схема электрических соединений Graphix Lutron

Трехстороннее подключение диммера Maestro с механическим переключателем Youtube

Как установить датчик присутствия Lutron Maestro на трехпозиционный переключатель Довольно Handy Девушка

Occupancy Sensor Switch 3 Way Подключение Lutron движения Не рабочая диммер Iamdev

Датчики движения Заполняемость Датчики Электрические 101

Co 1369 Lutron 6b38 Free Диаграмма

Https Зашифрованные Tbn0 Gstatic Com изображения Q ТБН 3aand9gctkuays0swr1f9owzvqct08tzvvb83kvo0zfr72cgs1sc9rsljt Usqp Кау

Nd 8455 размещения Схема подключения датчика на переключателе присутствия Схема подключения

Переключатель управления освещением 3-х функций вентилятора с модулями Id Белый и светодиодный Ouiskieluuna Информация

Lutron Dvsc 603p Mn Diva Satin 600 Вт галогенный 3-полосный диммер лампы накаливания в полночь

Лучшие выключатели освещения для датчиков присутствия Led

5b05c Ms Ops5m Схема электрических соединений Переключатель датчика присутствия Lutron 3-ходовой Mh Руководство и электрическая схема

Продукт Revie w Lutron Maestro 600 3-полосный переключатель датчика присутствия

Http Www Lutron Com Technicaldocumentlibrary 048435 1 Pdf

Lutron Ayf 103p Wh Ariadni 120v 8a Флуоресцентный 3-проводной Hi-Lume Led 3-полосный диммер в белом

Как программировать переключатель света Maestro с датчиком движения Youtube

Схема подключения диммера Mr 5920 Maestro Free Diagram

Схема подключения датчика присутствия Lutron C3 Схема подключения

Db6df Ms Ops5m Схема подключения переключателя датчика присутствия Lutron 3-контактная Mh Библиотека подключения освещения

Lutron Ecosystem

Схема подключения Lutron

Lutron Ecosystem

Схема подключения Схема Схема подключения на базовом веб-сайтеatlas Innoz Tracks De

Переключатель датчика присутствия 3-сторонняя проводка Lutron Motion Не работает Диммер Iamdev

Lutron Maestro Переключатель датчика движения 2-амперный однополюсный Bluestone Ms Ops2 Bg The Home Depot

Датчик движения Переключатель света Установить кабину Diy

Lutron Nt 4ps Si Nova T 120v 277v 20a 4-позиционный переключатель с матовой отделкой Sienna

Схема подключения трехпозиционного светильника с диммером Схема Базовая электрическая схема на веб-сайте Venndiagramhandout Attentialluomo It

Переключатель датчика движения для 3-сторонней цепи освещения и метод управления освещением с использованием той же схемы Схема и изображение 04

Http Www Lutron Com Technicaldocumentlibrary 3672479 Pdf

7b85344 Схема подключения 3-проводного переключателя диммера Библиотека

Как подключить трехсторонний датчик движения Обмен стеками для обустройства дома

Схема подключения датчика присутствия Zx 8545 вместе со схемой подключения датчика присутствия Lutron

Https Encrypted Tbn0 Gs tatic Com Images Q Tbn 3aand9gcr6l8x 3cjh7ns Ba1rdf5wm Xycoz3q6fhmesgoqjsurghk8l Usqp Cau

Переключатель датчика присутствия 3-полосная проводка Lutron Motion Not Work Dimmer Iamdev

Переключатель освещения Homekit

Pokemon Dimmer

Настенные переключатели, активируемые движением Amazon Com

Lutron Dvelv 303p Wh Diva 300w Электронный трехсторонний диммер с низким напряжением, белый

IM Замена существующего 3-ходового переключателя света на переключатель контроля присутствия Lutron Maestro Направления:

4923998 Управление вентилятором и освещением Lutron Схема подключения Библиотека подключений

Как установить датчик движения Maestro Выключатель света Youtube

Датчики движения Датчики присутствия Электрооборудование 101

Решение для вакансий с Lutron Проводные датчики присутствия Pp

Компоненты и совместимые продукты Lutron Radiora 2

Потолочные датчики движения с 3-позиционным переключателем Схема подключения Варианты схемы Базовая схема веб-сайта Варианты графической диаграммы Организатор Unterbruedern De

Схема в изображениях База данных Вытяжной вентилятор для ванны или схема подключения Просто Загрузить схему подключения Схема онлайн Casalamm Edu Mx

5915 Ms Ops5m Схема электрических соединений Переключатель датчика присутствия Lutron Библиотека трехпроводных подключений

Схема электрических соединений Lutron Maestro Монтажная схема Lutron Dimming Ballast Ремонт трактора Схема подключения Lutron Dimmer Способ подключения Lutron Maestron Dimmer Image 9000 Lutron Dimmer Изображение Lutron

Переключатель датчика движения Lutron Maestro, 2 А, однополюсный, Snow Ms Ops2 Sw The Home Depot

823b0d8 Схема подключения трехпозиционного переключателя датчика движения Библиотека проводов

Справка Подключение 3-сторонних датчиков движения для электриков на лестнице

Tx 9939 Схема подключения датчика присутствия Lutron, а также Схема подключения датчика присутствия Lutron

Использование датчика движения Без напряжения 360 В с Lutron Faradite

0762 Hwi Pnl Lutron Homeworks Схема электрических соединений 5

Lutron N 1503p Wh Nova 1500w галогеновый однополюсный трехпозиционный диммер с предустановкой белого цвета

Как установить датчик присутствия Lutron Maestro на трехпозиционный переключатель Pretty Handy Girl

Статьи и изображения умного дома об автоматизации дома Безопасность умного дома

Https Www Environmentallights Com Files Documents Lutron 048480a Maestro Cl Occ Sensor Дополнительная информация Pdf

Https-зашифрованные Tbn0 Gstatic Com изображения Q Tbn 3aand9gcq48dtp Xauwx1jijigbhxaborag7rag7l4kwfnhfn Xic Cau

Диммерные переключатели, электрические 101

Использование датчика движения 360 вольт без нагрузки с Lutron Faradite

Сообщество поддержки Lutron

Часто задаваемые вопросы Lutron Caseta Smart Lighting Control


STEINEL -> Главная -> Управление освещением -> Ресурсы - > Электрические схемы

Схема подключения

Схемы подключения имеются в CAD.Пожалуйста, свяжитесь со службой технической поддержки для получения дополнительной информации.

CONTROL PRO COM1-WR
СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ ЛИНИИ

02-COM1-WR

CONTROL PRO COM1-WR
ГЛАВНАЯ / ГЛАВНАЯ СХЕМА ЭЛЕКТРОПРОВОДОВ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ ЛИНИИ

03-COM1-WR

CONTROL PRO COM1-24
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

01-COM1-24

CONTROL PRO COM1-24
СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ
ПЕРЕКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

02-COM1-24

CONTROL PRO COM2-24
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

01-COM2-24

CONTROL PRO COM2-24
СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ
ПОДДЕРЖИВАЕМЫЙ ИЛИ МОМЕНТАЛЬНЫЙ
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

02-COM2-24

CONTROL PRO DIM-24
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ДИММИРОВАНИЕ ДЛЯ ОДНОЙ ЗОНЫ 0-10 В
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

01-DIM-24

CONTROL PRO DIM-24
СХЕМА СОЕДИНЕНИЙ ГЛАВНЫЙ / ВЕДОМЫЙ
ДИММИРОВАНИЕ ДЛЯ ОДНОЙ ЗОНЫ 0-10 В
ВЫКЛЮЧЕНИЕ НИЗКОГО НАПРЯЖЕНИЯ

02-DIM-24

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ ОДНОПОЛЮСНОЙ ЛИНИИ

01-WLS-1

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1
ТРЕХСТОРОННЯЯ ЭЛЕКТРОПРОВОДКА ГЛАВНЫЙ / ВЕДОМЫЙ
ДО 4 ДАТЧИКОВ, ПЕРЕКЛЮЧЕНИЕ ОДНОЙ НАГРУЗКОЙ

02-WLS-1

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1
ТРЕХСТОРОННЯЯ ЭЛЕКТРОПРОВОДНАЯ СХЕМА МАСТЕР / МАСТЕР
ДО 4 ДАТЧИКОВ ПЕРЕКЛЮЧЕНИЕ ОТДЕЛЬНЫХ НАГРУЗОК

03-WLS-1

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 2
ОСНОВНАЯ СХЕМА ПОДКЛЮЧЕНИЯ

01-WLS-2

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 1
MASTER / MASTER ТРЕХСТОРОННЯЯ СХЕМА ПОДКЛЮЧЕНИЯ

03-WLS-2

ДАТЧИКИ НАСТЕННОГО ПЕРЕКЛЮЧАТЕЛЯ WLS 2
ГЛАВНЫЙ / ПОДЧИНЕННЫЙ ТРЕХСТОРОННЯЯ СХЕМА ПОДКЛЮЧЕНИЯ

02-WLS-2

СХЕМА СОЕДИНЕНИЙ CONTROL PRO COM1-WR
РЕЛЕ НАПРЯЖЕНИЯ ПОДДЕРЖИВАЕМЫХ ИЛИ МОМЕНТАЛЬНЫХ НАПРЯЖЕНИЙ

01-COM1-WR

СХЕМА СОЕДИНЕНИЙ TR-150
НИЗКОВОЛЬТНЫЙ ТРЕХПРОВОДНОЙ ВЫКЛЮЧАТЕЛЬ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ
00-150
ЭЛЕКТРИЧЕСКАЯ СХЕМА TR-100
ВЫКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ

01-100

СХЕМА СОЕДИНЕНИЙ TR-150

ВЫКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ БЕЗ ДРУГИХ ОРГАНОВ УПРАВЛЕНИЯ

01-150

ВЫКЛЮЧАТЕЛЬ НИЗКОГО И ЛИНИЙ НАПРЯЖЕНИЯ С ДАТЧИКОМ НАПРЯЖЕНИЯ 24 В
02-100

Как установить 3-сторонний переключатель датчика движения

Как я могу установить однополюсный переключатель датчика движения вместо существующего трехпозиционного переключателя? Подключение 3-позиционного переключателя движения.

3-ходовой переключатель движения
[ad # block] Электрический вопрос: Как я могу установить однополюсный переключатель датчика движения вместо существующего трехпозиционного переключателя.

Этот вопрос по электрике поступил от Кена, домовладельца из Гранд-Джанкшен, штат Колорадо.

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Кен.

Установка 3-стороннего датчика присутствия

Это лучше всего достигается путем установки 3-позиционного переключателя датчика присутствия.

  • Переключатель должен быть доступен в вашем местном хозяйственном магазине.
  • Этот коммутатор должен быть установлен в основном занятом или загруженном месте.
  • В соответствии с инструкциями отрегулируйте Продолжительность времени, в течение которого он остается включенным, Поле обзора и ваш набор.
Для получения дополнительной информации о подключении 3-позиционного переключателя движения

Схема трехпозиционного переключателя

Эта ссылка полезна как домовладельцу
Электрооборудование «Сделай сам»

Не пропустите следующие ресурсы: обучающие видеоролики
Видеоматериалы по электрооборудованию

Для получения наилучших результатов проконсультируйтесь с лицензированным подрядчиком по электротехнике.
Найдите электрического подрядчика в вашем районе



Вам также могут быть полезны следующие данные:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В
Электромонтаж выключателей света
Электромонтаж 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
....и многое другое.

Будьте осторожны и будьте осторожны - никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Heath Zenith Настенный трехпозиционный переключатель с датчиком движения 6107 Руководство пользователя

ВЫКЛ.

ВКЛ

AUT

О

АВТО

ВЫКЛ.

НА

6107

Датчик движения

Настенный 3-позиционный переключатель

Настенный выключатель с датчиком движения 6107 определяет движение и включает свет
на регулируемое время.Встроенный фотоэлемент
можно настроить так, чтобы свет не горел, когда он не нужен. Устройство имеет превосходную чувствительность
lent и широкий диапазон обнаружения 150 °. Его можно использовать с лампами накаливания
, а также с люминесцентными лампами быстрого запуска. (Не
для использования с электронными балластами).

6107 можно использовать для замены настенного трехпозиционного переключателя или однополюсного переключателя
. Некоторые коды требуют установки квалифицированным электриком
.

Характеристики включают:
• Угол обнаружения движения 150 °
• Регулируемое время включения от 5 секунд.до 20 мин.
• Регулируемый фотоэлемент
• Работает с лампами накаливания и люминесцентным освещением с быстрым запуском (Не
для использования с электронными балластами
• Работает с двигателями мощностью до 1/8 л.с.

ВНИМАНИЕ: Перед подключением выключите питание автоматическим выключателем.

Примечание: «3-ходовая» схема управляет светом от двух отдельных переключателей
. Если вы хотите использовать этот продукт в одной цепи переключателя
или если вы хотите установить более одного настенного переключателя с датчиком движения
, см. Стр. 6.
• Снимите декоративную крышку (закрепленную двумя винтами
).
• Снимите крышку управления. (Вдавите отверткой.
Откиньте крышку, чтобы снять ее, чтобы получить доступ к регулируемой

винтов.)
• Выберите переключатель, который нужно заменить, и снимите его.
• Для облегчения повторного электромонтажа в дальнейшем пометьте домашнюю проводку лентой
, указывающей, где был подключен провод.
• Не подключайтесь к нейтральному проводу, это может привести к повреждению устройства.
и гарантия аннулируется.

• Подключите переключатель датчика движения 6107, как показано на схеме ниже:

• Установите 6107 в распределительную коробку с помощью двух винтов распределительной коробки.
• Снова включите автоматический выключатель.
• Предварительно установите элементы управления: время до минут, регулировка уровня освещенности по часовой стрелке до упора. Закройте линзу малярной лентой.
• Когда датчик движения находится в положении «ВКЛ», несколько раз включите и выключите дистанционный выключатель. Перейдите к шагам 1, 2,
или 3, в зависимости от результатов.

ПРЕДУПРЕЖДЕНИЕ. Перед изменением проводки отключите питание выключателем.

Если у вас возникла проблема с настенным переключателем, сначала следуйте этому руководству. Если проблема не исчезнет, ​​позвоните по горячей линии обслуживания клиентов
по телефону 1-866-853-4293 с 8:00 до 17:00 по восточному времени в будние дни.

Электрический ввод ............................................... .................................................. ............................... 120 В, 60 Гц

Люминесцентная нагрузка - не для электронных балластов .................... (2) 30 Вт минимум 400 Вт максимум Rapid Start

Нагрузка двигателя ............................................... .................................................. ............................ 1/8 л.с. максимум

Лампа накаливания ............................................................. .................................................. .......... 500 Вт при 120 В переменного тока

Вовремя .............................................. ............................................ Регулируется примерно на 5 сек. до 20 мин.

Датчик фотоэлемента ............................................... ........................................ От тусклого дневного света до менее 1 FC.
Покрытие ................................................ ............................... до 15 футов при 150 °, до 30 футов перед датчиком

Существует 6 предустановленных вариантов для
времени, в течение которого индикаторы остаются включенными: Тест (5 секунд), 1,
5, 10, 15 и 20 минут. Используйте небольшую отвертку с губами phil-
для регулировки регулятора ВРЕМЕНИ.
Поверните ручку TIME, пока она не «защелкнется» в желаемой позиции времени
.

Установите на место крышку панели управления и установите декоративную настенную пластину. В установках, где переключатель датчика движения Cooper
совмещен с другими переключателями или розетками на расширенной коробке, необходимо приобрести комбинированную настенную пластину
.Различные комбинации настенных панелей доступны в домашних центрах и магазинах электроснабжения
.
Передвиньте переключатель несколько раз, чтобы убедиться, что он работает свободно.

Когда свет в комнате находится на уровне
, вы хотите, чтобы свет включился,
установите переключатель в положение АВТО.
Установите регулятор ВРЕМЕНИ в положение «5 секунд».
Установите ручку LIGHT в положение mini-
mum dark (полностью против часовой стрелки)
.
Подождите, пока погаснет свет.
Поверните часы регулировки ОСВЕЩЕНИЯ -
по часовой стрелке очень маленькими шагами и подождите 2
секунд, прежде чем переместить руку на
перед датчиком. Повторяйте, пока не загорятся индикаторы
, контролируемые датчиком
. Теперь индикатор загорится, когда
уровень освещения равен или ниже текущего уровня
и обнаружено движение.

Для регулировки фотоэлемента:

Переключатель выбора РЕЖИМА

Перемещение переключателя выбирает один из трех режимов работы: ВЫКЛ, АВТО, ВКЛ

ВЫКЛ: свет не горит.

АВТО: освещение включается на установленное время, когда обнаруживается движение и уровень освещенности ниже установленного уровня или когда 3-позиционный переключатель
переключается вручную.

ВКЛ: индикаторы горят постоянно. Переключение трехпозиционного переключателя не дает никакого эффекта.


Можно запретить датчику включать свет
, когда в комнате уже достаточно света. Используйте небольшую отвертку
, чтобы установить уровень освещенности, руководствуясь схемой
.В крайнем положении по часовой стрелке,
датчик включает свет даже при полном дневном свете. В положении
полностью против часовой стрелки датчик включает
только при очень низком уровне окружающего освещения.

РЕГУЛИРОВКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРАНЕНИЕ НЕПОЛАДОК

ПРИМЕНЯТЬ

ВРЕМЯ

Полная установка

УРОВЕНЬ СВЕТА

- 2 -

- 6 -

- 3 -

- 4 -

- 5 -

–7–

- 8 -

Т И М Е

L I G H T

+

Тест

20

15

1

5

10

5 секунд

20 минут

Любой свет

Уровень

Темный (низкий

световой уровень)

СИМПТОМ

Не горит свет
в режиме АВТО
.

Фары не горят
в автоматическом режиме.

ВОЗМОЖНАЯ ПРИЧИНА

Автоматический выключатель или предохранитель
выключен.
Если управляемая лампа
имеет другой переключатель, он может быть выключен
.
Лампа неисправна.
Регулятор СВЕТЛЫЙ установлен слишком далеко
в сторону ТЕМНОГО положения.
Переключатель РЕЖИМ установлен в положение ВЫКЛ.
вместо АВТО.
Плохое соединение.

Движение остановлено в комнате
.
Регулятор ВРЕМЕНИ установлен на слишком короткую
задержку.

1.

2.

3.
4.

5.

6.

1.

2.

СИМПТОМ

Свет не выключается
.

Загорается индикатор
без причины в автоматическом режиме
.

ВОЗМОЖНАЯ ПРИЧИНА

Неправильная проводка. Переключатель
MODE установлен в положение
ON вместо AUTO.
Движение все еще присутствует.
Задержка, установленная регулятором ВРЕМЕНИ,
trol еще не истекла.

Нагревающие или охлаждающие предметы
объектов (например,
вентиляционных отверстий, бытовые приборы или
сквозняков через стенку
коробки) вызывают ложное срабатывание
.
Включить датчик
был выключен
и снова включен.
Произошло мгновенное-
прерывание питания-
. Лампочка
выключится автоматически, когда истечет время включения
.

1.
2.

3.
4.

1.

2.

3.

ИЗДЕЛИЕ С ЭЛЕКТРИЧЕСКИМИ УСТРОЙСТВАМИ ДЛЯ ВАШЕГО ПРОВОДА ДВУХЛЕТНЯЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ

В течение 2 лет с даты покупки Cooper Wiring Devices заменит или отремонтирует движение

Сенсорный выключатель

при условии, что он не подвергался неправильному обращению, неправильной установке или ненадлежащему использованию, и это

возвращен с предоплатой в отдел контроля качества Cooper Wiring Devices по адресу 203 Cooper Circle, Peachtree

City, GA 30269.Если выпуск продукта был снят с производства, будет произведена замена ближайшего доступного

. Эквивалентная модель

. Данная гарантия не распространяется на расходные материалы (например, предохранители). Подтверждение покупки по форме

чека продажи или квитанции, подтверждающей, что товар находится в пределах применимого гарантийного срока, должно быть

.

предоставляется для ремонта или замены, предусмотренной гарантией. Ремонт или замена в соответствии с поставкой

по данной гарантии является исключительным средством правовой защиты покупателя.Cooper Wiring Devices не несет ответственности за

.

любые случайные или косвенные убытки в результате нарушения любых явных или подразумеваемых гарантий на любой из его продуктов.

укт. За исключением случаев, когда это ограничено или запрещено действующим законодательством, любая подразумеваемая гарантия товарной пригодности или

пригодность данного продукта для определенной цели ограничена сроком действия данной гарантии. Некоторые

Штат

не допускает исключения или ограничения случайных или косвенных убытков или допускает ограничения на

, как долго длится подразумеваемая гарантия, поэтому вышеуказанные ограничения могут не применяться к вам.Эта гарантия дает вам

конкретных юридических прав, и вы также можете иметь другие права, которые варьируются от штата к штату.

ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ

Детектор более чувствителен к движению по передней части датчика, чем к движению по направлению к датчику.

Извещатель определяет движение тепла и возможные источники тепла, которые быстро изменяют температуру. Поэтому, чтобы избежать ложного срабатывания
, не размещайте датчик в местах, где он будет направлен на кондиционеры, обогреватели и другие источники тепла или холода
.

НОВОЕ ПРИЛОЖЕНИЕ

Выберите место, где датчик движения
будет хорошо видеть всю зону, где может происходить движение людей.

ПРИЛОЖЕНИЕ ДЛЯ ПЕРЕОБОРУДОВАНИЯ

Датчик движения заменит существующий настенный выключатель. Используйте только
, если существующее расположение переключателя обеспечивает четкий обзор занимаемой области
.

В комплект входят: • Сенсорный выключатель • Крышка • 4 разъема для проводов • 2 больших винта • 2 маленьких винта.

УСТАНОВКА

УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ

3-ходовой с одним переключателем обнаружения движения

ВЫБЕРИТЕ МЕСТО

Типичный план покрытия

30 '

15 '

0 '

ВНИМАНИЕ: Только для использования внутри помещений.

Вопросы? Звоните по телефону 1-866-853-4293 с 8:00 до 19:00 по восточному времени, будние дни

АВТО

ВЫКЛ.

НА

АВТО

ВЫКЛ.

НА

Обычный

Общий наконечник переключателя

Обычный

АВТО

ВЫКЛ.

НА

Проверка правильности подключения общего провода:

Установите переключатель на место.

Поверните цепь

выключатель снова включен.

Оставить перемычку в одном положении,

включите и выключите другой трехпозиционный переключатель.

Фары

включить

и оф.

Фары

включить

и оф.

Перемычка

правильно. Перейти

на следующую страницу.

Поверните переключатель с помощью

Перемычка

к

другая позиция.

Переключатель без перемычки

включается и выключается.

Перемычка

правильно. Перейти

на следующую страницу.

Переместите один конец перемычки

провод к ранее

неподключенный терминал.

Удалить перемычку

Переключатель

из

Распределительная коробка

.

Включите питание

скидка на

автоматический выключатель.

Есть

Есть

Заменить

Переключатель

с 6107

Обычный

Обычный

Путешественник

Коричневый

Черный

Красный

Добавить

Джемпер

Провод

Зеленый провод заземления к

Винт распределительной коробки

или

заземляющий провод

1.

2.

3.

Если горит

не включается:

Если загорается свет

только в одном

позиция из

дистанционный переключатель:

Если загорается свет

на с

дистанционный переключатель

либо

позиция:

Установить датчик в положение «АВТО». Подождите

агрегат для разогрева (до 1 мин.). Если

дистанционный переключатель может включать свет,

все нормально. В противном случае:

Проверить еще раз.

Перейдите к 2 или 3.

Проверить еще раз.

Перейти к 1 или 3.

Обмен

Красно-черный

провода на

6107 Контроль

Обмен

Красно-коричневый

провода на

6107 Контроль

Обмен красно-коричневыми проводами

на 6107 Control.Удалите

Лента

. Перейти на следующую страницу.

АВТО

ВЫКЛ.

НА

АВТО

ВЫКЛ.

НА

Обычный

3-ходовой

Переключатель

Схема подключения 3-позиционного переключателя

3-ходовой

Переключатель

Обычный

Существующая электрическая схема

Обычный

Коричневый

Черный

Черный

Коричневый

Обычный

• Для установки с одним переключателем,
подключите настенный переключатель, как показано здесь
.

Если вы хотите, чтобы на обоих трехпозиционных переключателях были датчики движения, подключите их, как показано ниже. Минимальная мощность
Вт может увеличиться до 100 Вт для люминесцентных и 50 Вт для ламп накаливания.

Общий наконечник переключателя

АВТО

ВЫКЛ.

НА

Строка

Черный

Красно-коричневый

Нагрузка

Зеленый провод заземления к

Винт распределительной коробки

или

заземляющий провод

Зеленый провод заземления к

Винт распределительной коробки

или

заземляющий провод

Схема электрических соединений 3-ходового датчика движения

Установка с одним коммутатором

3-ходовой с двумя датчиками движения

Схема подключения сдвоенного трехходового датчика движения

• Снимите оставшийся трехпозиционный переключатель с распределительной коробки.
• Подключите перемычку к общему наконечнику и к любому из двух переключаемых наконечников. Если вы не уверены, какой наконечник
является общим, установите перемычку на любые два из трех проводов и проверьте перемычку, как описано на следующей странице
.

ОБЩИЙ

Переключатель может

указывает на

обыкновенный

Обычный

Проушина переключателя

Горячий провод

Джемпер

К коричневому проводу

из 6107

(цвет примечания)

ИЛИ

Цвет винта

может отличаться

для обыкновенных

К красному проводу

из 6107

(цвет банкноты)

469MT-PT

Путешественник

Путешественники

Примечание: регулировочные винты

находится в категории (выключено-автоматическое включение)

лицевая панель.

Примечание: после установки перемычки этот переключатель

будет включать только свет.

Путешественники

Путешественники

Зеленый

Зеленый

Зеленый

Путешественники

Путешественники

598-1180-04 E

Красный

Красный

ECOELER однополюсный датчик движения выключатель света, датчик присутствия PIR выключатель света для дома улучшенная пластина включает

Я установил два из этих трехпозиционных переключателей обнаружения движения на лестнице.Установка оказалась сложнее, чем я ожидал, потому что нагрузка и горячие провода были в одной коробке внизу лестницы с вспомогательным устройством вверху, а не так, как предполагалось в направлениях. Вся сложность была в моей голове из-за цветов проводов и двух путешественников. Красный провод от блока идет к нагрузке, а НЕ красный бегунок (который соединяется с синим). Белый провод к белому проводу (обязательно), черный провод к черному проводу, заземляющий провод к зеленому проводу.

После установки я слышал, как реле включается (и выключается).Для меня это не проблема, но если вы ожидаете бесшумной работы, то это устройство не для вас. Щелчок такой же громкий, как у дешевого настенного тумблера.

Окружающий свет и чувствительность можно регулировать, но направление не указывает, какая из сторон более или менее чувствительна. Я предположил, что 1 меньше, а 6 (?) Более чувствительны. Мое предположение было правильным (возможно).

Загорается запаздывание. Я не согласен с этими проблемами. Это не задержка в обнаружении движения, а задержка между обнаружением движения и включением света.Это происходит только на дополнительном блоке наверху лестницы. Я вхожу, зеленый свет загорается, когда устройство обнаруживает движение, и я слышу щелчок вверху, затем я слышу щелчок внизу, и тогда загорается свет. Это должно происходить, потому что нагрузка подключена к главному блоку внизу лестницы, поэтому щелчок включает свет напрямую. Но электричество быстрее звука (правда?), Так что это должно происходить быстрее, ИМО. Иногда достаточно просто заставить меня остановиться в темноте и дождаться света.Я потратил лучшую часть дня на их установку, так что пока пойду с ними.

Наконец, свет загорается несколько раз без видимого движения. Это может быть привидение на лестнице, но в инструкции сказано, что движение должно сопровождаться теплом, чтобы его можно было обнаружить, а призраки должны быть холодными. Я работаю в другом конце комнаты и вне поля зрения нижнего датчика движения, поэтому я не должен его запускать. Я обновлю, если найду причину. Возможно, мне просто придется снизить чувствительность.

Я дал этому 4 звезды, потому что датчики движения, для которых не требуется белый провод, было бы проще установить, щелчок был неожиданным, он срабатывает сам по себе, и устройство кажется более дешевым, чем у конкурентов, которые правда было намного дороже. Несмотря на все это, 4 звезды кажутся действительно щедрыми.

ОБНОВЛЕНИЕ: Я снял звезду, потому что задержка становится переменной. Если вы сначала не готовы к паре темных шагов, то вам нужно помахать рукой, как дерьмовый открыватель двери магазина.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
