Делаем солнечную батарею своими руками: Солнечная батарея своими руками: пошаговый мастер-класс

Содержание

Солнечная батарея своими руками: пошаговый мастер-класс

Многие компании в интернете реализуют уже готовые собранные панели, которые напрямую подключаются к потребителю. Но, такие устройства имеют куда большую стоимость, чем отдельные элементы. В связи с особенностью климатического пояса полностью перейти на солнечную электроэнергию у вас вряд ли получится, поэтому и готовые солнечные батареи смогут окупиться только через 10  — 40 лет. Чтобы сэкономить на дорогостоящих заводских панелях, куда выгоднее приобрести фотоэлектрические модули, комплектующие к ним и заняться сборкой ячеек в единую солнечную батарею самостоятельно.

Какой вариант выбрать?

Первое, что вам нужно – приобрести фотоэлектрический преобразователь. Различные модели предлагаются как отечественными производителями, так и зарубежными. Наиболее дешевыми  вариантами являются китайские кремниевые фотоэлементы. Они имеют ряд недостатков, но, в сравнении с американскими и отечественными, куда более дешевые.   Все модели, в зависимости от типа, подразделяются на три вида:

  • монокристаллические модули – состоят из искусственно выращенных кристаллов достаточно больших размеров. Отличаются самым высоким КПД в 13 – 26% и самым длительным сроком эксплуатации в 25 лет. Недостатком солнечных батарей на их основе является снижение максимального КПД в течении периода эксплуатации.
  • поликристаллические фотоэлементы – в сравнении с предыдущими имеют куда меньший срок эксплуатации, как заявляет производитель – 10 лет. Также они могут выдать только 10 – 12% КПД, в с равнении с предыдущими, зато этот параметр остается постоянным для них в течении всего периода работы.
  • аморфные батареи – это пленочные батареи, в которых на гибкую основу нанесен аморфный кремний. Такие фотоэлементы появились сравнительно недавно и могут наклеиваться на любые поверхности – окна, стены и т.д. Они характеризуются самым низким КПД – 5 – 6%.

Выбор определенного типа зависит от ваших пожеланий  и поставленных задач. К примеру, если количество солнечного излучения сравнительно невелико в вашем регионе, лучше устанавливать  монокристаллические преобразователи, так как у них самый высокий КПД.

Подготовка инструментов и выбор материалов

Помимо преобразователей, для сборки полноценной солнечной панели вам понадобятся такие материалы:

  • Припой – для солнечной батареи необходимы легкоплавкие оловянные сплавы.
  • Соединительные провода – подбираются однопроволочные медные марки. Для соединения монокристаллических и поликристаллических пластин применяются голые проводники, а для отвода электроэнергии изолированные.
  • Рамка – создает основной каркас, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих, металлических или деревянных планок, уголков и саморезов для их соединения.
  • Стекло или полимерная пластина – создают защитный слой поверх монокристаллических пластин, также, в сочетании с рамой, служат для скрытия элементов от воздействия атмосферных осадков и механических воздействий.
  • Герметик – наилучшим материалом для герметизации является эпоксидный компаунд, но это достаточно дорогостоящее удовольствие, поэтому его можно заменить силиконовым герметиком.
  • Аккумуляторная батарея – предназначена для накопления электрической энергии в светлое время суток с целью дальнейшего использования. Экономить при выборе батареи не стоит, так как качественная модель прослужит гораздо дольше.
  • Инвертор – используется для преобразования постоянного напряжения в переменное. Преобразователь напряжения необходим для подключения к солнечной батареи любых бытовых приборов.

Из инструментов вам пригодиться ножовка, дрель, шуруповерт или обычная отвертка для закручивания саморезов, мультиметр или амперметр для определения работоспособности солнечной батареи, паяльник.

Составление проекта

На этапе подготовки проекта необходимо определить наиболее подходящее место для установки солнечной батареи. Определите, с какой стороны участка находиться больше всего солнечных лучей, не падает тень от деревьев и других построек. Место установки может быть на земле, скатах крыши, стенах или отдельно стоящих конструкциях. К примеру, если вы хотите установить солнечную батарею на крыше, следует убедиться, что конструкция выдержит ее вес.

Из-за того, что максимальная производительность моно- и поликристаллических ячеек обеспечивается исключительно при перпендикулярном попадании на них солнечных лучей, желательно собрать для них регулируемую конструкцию. Которая позволит изменять угол наклона солнечной батареи, в зависимости от времени года или даже времени суток. Так как положение источника света в различные периоды года и суток значительно отличаются (рисунок 1).

Рис. 1: зависимость положения солнца от времени года

Также обратите внимание, что в стационарно установленной батарее, к примеру, вырабатывающая в идеальных условиях 7 кВт/ч, утром и вечером будет вырабатыватся только 3 кВт/ч. Соответственно, при установке только в одном положении, батарея будет выдавать номинальную мощность лишь несколько месяцев в году. Если вы решите монтировать ее в стационарном положении, панели следует располагать под углом от 50 до 60º, для регулируемых устанавливается два предела – зимний в 70º и летний в 30º, а в промежуточный период, их наклоняют как стационарные.

Чтобы определить количество пластин, необходимо подсчитать, какой электрический ток или мощность генерирует одна из них или 1 м2. Как правило, 1 м2 выдает порядка 125 Вт, поэтому чтобы получить около 2,5 кВт для бытовых нужд, необходимо установить 20 м2 панелей.

Порядок изготовления солнечной батареи

Элементы на поли- или монокристаллическом кремнии необходимо объединить в единую панель. Для этого осуществляется пайка контактов к проводникам. Порядок пайки следующий:

  • Оголенные проводники нарежьте одинаковыми отрезками под лекало, такой длины, чтобы она в два раза превышала размер элемента солнечной батареи.
    Рисунок 2: отмерьте проводники с помощью лекала
  • Выложите модули на ровную поверхность (секло, лист фанеры, стол и т.д.).
  • Очистите электрические контакты и полудите оловом, накладывать большое количество припоя сюда не нужно, достаточно слегка покрыть контакт. Рисунок 3: полудите контакты
  • Припаяйте заранее полуженные проводники к контактам, обратите внимание, что сильно придавливать пластины нельзя, так как они очень хрупкие. Рисунок 4: припаяйте провод к элементу
  • Замерьте ток от одного элемента с проводниками, это поможет подсчитать суммарную величину для всей батареи.

Если приобретенные вами элементы для солнечных батарей уже оснащены соединительными проводниками, этот этап можно пропустить и сразу переходить к изготовлению рамки.

Изготовление рамки

Рамка солнечной батареи представляет собой короб с невысокими бортами, который накрывается прозрачным стеклом. Для изготовления рамки:

  • Возьмите прямоугольный лист фанеры или ДСП такого размера, чтобы на нем могло располагаться нужное количество элементов. Просверлите в нем небольшие отверстия на расстоянии 10 см друг от друга для вентиляции. Рис. 5: просверлите отверстия для вентиляции
  • Приклейте по краю листа деревянные планки высотой не более 2 см, чтобы они не отбрасывали тень на солнечные приемники. Дополнительно прикрутите планки небольшими шурупами.
  • Вырежьте крышку из стекла или прозрачного полимера. Ее размеры должны соответствовать нижнему листу или быть меньше, в зависимости от того, поддается она сверлению или нет. Если крышку можно прикрутит шурупом, то размер может быть идентичен, если стекло может лопнуть при попытке сверления, сделайте его меньше на 0,5 – 1 см. Рис. 6: заготовьте крышку из стекла
  • Изготовьте из алюминиевого уголка прижимной каркас для верхней прозрачной крышки солнечной батареи, но пока ничего не прижимайте.
Рис. 7. соберите солнечную батарею

Постарайтесь подобрать материал для прозрачной крышки без бликов, иначе часть энергии солнца будет отражаться, что значительно снизит КПД. После того, как изготовите рамку, соберите солнечную батарею.

Изготовление модулей

Данный этап требует особой осторожности и внимания, поскольку на нем вы формируете электрическую цепь солнечной батареи. Если допустите прожоги или трещины, вы можете испортить не только какой-либо конкретный элемент, но и весь модуль, который в итоге придется переделывать.

  • Разместите солнечные коллекторы лицевой стороной на прозрачной крышке. Оптимально между элементами должно быть 3 – 5 мм, если этого трудно добиться с первого раза, можете сделать разметку на стекле. Рис. 8: разместите элементы
  • Аккуратно спаяйте выводы от каждого элемента «+» к «+», и «–» к «–». Плюсовые контакты должны располагаться на лицевой стороне, а минусовые на внутренней. Рис. 9: спаяйте выводы элементов

Все элементы соединяются последовательно сверху вниз, чтобы не раздавить нижние, когда будете паять. Вертикальные ряды припаяйте на общую шину.

  • Приклейте фотоэлементы к прозрачной крышке, для этого нанесите в центр элемента немного герметика и аккуратно придавите его. Следите, чтобы он располагался строго по разметке, рабочей поверхностью к стеклу, иначе переклеить потом будет проблематично. Рис. 10: приклейте элементы к стеклу
  • Просверлите в рамке отверстия для вывода плюсовой и минусовой шины солнечной батареи. В цепь батареи включите контроллер заряда, который предотвратит разряд заряда аккумулятора на солнечную батарею в темное время суток. Для этого подберите такие характеристики диодов, которые обеспечат полную блокировку цепи от обратного тока.
  • Зафиксируйте выводы солнечной батареи в отверстиях при помощи герметика и поместите в рамку. Рисунок 11: зафиксируйте провода герметиком

После того, как вы собрали батарею, проверьте ее работоспособность. Вынесите ее под солнечные лучи и замерьте величину тока на выводах.

Рис. 12: вынесите на улицу и проверьте мультиметром

Сравните это значение с ранее замеренной величиной для одного элемента солнечной батареи. Чтобы проверить правильность, умножьте количество элементов на ток от одного, если прибор показал такое значение или близкое к нему, солнечная батарея собрана правильно и ее можно герметизировать.

Для герметизации используются компаунды или силиконовые герметики, которые подходят для температуры ниже нуля. Для этого солнечную батарею можно как заливать полностью, так и нанести герметик только между модулями.

Рис. 13: залейте герметиком

Второй вариант более экономный, но первый обеспечит вам куда большую надежность и лучшую герметизацию.  После герметизации сверху устанавливается умеренный пресс до полного застывания.

Рис. 14: установите умеренный пресс

До заливки вы можете установить демпфер из плотного поролона между фотоэлементами солнечной батареи и плитой из ДСП.  Ширина поролона выбирается менее высоты борта, в рассматриваемом случае высота – 2 см, соответственно можно взять поролон 1,5 см в толщину. Готовые и проверенные батареи установите согласно составленного проекта и подключите к электрической сети дома через аккумулятор и инвертор.

Другие видео инструкции

Как сделать солнечную батарею собственными руками

Все больше людей стремится к приобретению домов, находящихся в отдалении от очагов цивилизации. Причин этому существует множество, главная из которых, наверное, экологическая. Ни для кого не секрет, что интенсивное развитие промышленности пагубно сказывается на состоянии окружающей среды. Но при покупке такого дома можно столкнуться с отсутствием электроснабжения, без которого жизнь в двадцать первом веке едва ли можно себе представить.

Проблему обеспечения энергией здания, находящегося далеко от очагов цивилизации можно попробовать решить установкой ветрогенератора. Однако этот способ далеко не идеален. Для того, чтобы электроэнергии хватило на весь дом потребуется установка большого ветряка или нескольких, но и в этом случае энергообеспечение будет носить эпизодический характер, отсутствуя в безветренную погоду.


Для обеспечения стабильности энергообеспечения дома, эффективным решением является совместное использование ветрогенератора и солнечной батареи, но, к сожалению, батареи далеко не дешевы. Решением этих сложностей было бы производство солнечной батареи своими руками, способной на равных конкурировать с заводскими по мощности, но в то же время приятно отличаться от них ценой. И такое решение есть!

Для начала, необходимо определиться, что же представляет собой солнечная батарея. По своей сути, это контейнер, содержащий в себе массив, преобразующих солнечную энергию в электрическую, элементов. Слово «массив» применимо в данном случае, потому что для генерации достаточных объемов энергии, необходимых в условиях энергообеспечения жилого дома, солнечных элементов потребуется довольно внушительное количество. В виду высокой хрупкости элементов, их в обязательном порядке объединяют в батарею, которая обеспечивает им защиту от механических повреждений и объединяет вырабатываемую энергию. Как видно, в принципиальном устройстве солнечной батареи нет ничего по-настоящему сложного, поэтому ее вполне можно сделать своими руками.

Перед тем, как приступать непосредственно к действиям, принято проводить глубокую теоретическую подготовку, чтобы избежать лишних трудностей и издержек в процессе. Именно на этом этапе многие энтузиасты сталкиваются с первым препятствием – практически полным отсутствием полезной с практической точки зрения информации. Именно это явление создает надуманную видимость сложности солнечных батарей: раз их никто не делает сам, значит это сложно. Однако, задействовав логическое мышление можно придти к следующим выводам:


  • основа целесообразности всего процесса заключается в приобретении солнечных элементов по доступной цене


  • покупка новых элементов исключена, ввиду их высокой стоимости и сложности покупки в необходимом количестве.


  • солнечные элементы, обладающие дефектами и повреждениями, могут быть приобретены на аукционе eBay и в других источниках, по значительно более низким ценам, чем новые.


  • дефектные элементы вполне могут быть использованы в заданных условиях.

На основе сделанных выводов, становится ясно, что следующим шагом в изготовлении солнечной батареи будет покупка дефектных солнечных элементов. В нашем случае элементы были куплены на eBay.

Приобретенные монокристаллические солнечные элементы имели размер 3х6 дюйма, и каждый их них выдавал порядка 0. 5В энергии. Таким образом, соединенные последовательно 36 таких элементов, в общей сложности выдают около 18В, которых достаточно для эффективной подзарядки 12В аккумулятора. Следует помнить, что такие солнечные элементы хрупкие и ломкие, поэтому вероятность их повреждения при неосторожном обращении крайне высока.

Для обеспечения защиты от механических повреждений продавец покрыл воском наборы из восемнадцати штук. С одной стороны это эффективная мера, позволяющая избежать повреждений во время транспортировки, с другой стороны – лишние проблемы, так как удаление воска вряд ли кому-то покажется приятной и легкой задачей. Поэтому, если есть такая возможность, приобретение элементов, не покрытых воском, является лучшим решением. Если обратить внимание на изображенные световые элементы, можно заметить, что они имеют припаянные проводники. Даже в этом случае придется поработать паяльником, а если же приобрести элементы без проводников – работы будет в разы больше.

Вместе с тем были приобретены пара наборов элементов, которые не были залиты воском, у другого продавца. Они пришли упакованными в коробку из пластика с незначительными сколами по бокам. В нашем случае сколы не являлись предметом для беспокойства, потому как не были способны ощутимо снизить эффективность всего элемента. Однако, возможно, кто-то сталкивался с более плачевными результатами повреждений при транспортировке, что необходимо иметь в виду. Приобретенных элементов было достаточно для изготовления двух солнечных батарей, даже с излишком, на случай непредвиденных повреждений или отказов.

Конечно, при изготовлении солнечной батареи можно использовать и другие световые элементы, в широком спектре размеров и форм присутствующих у продавцов. В этом случае необходимо помнить три вещи:


  1. Световые элементы одного типа генерируют идентичное напряжения, вне зависимости от размера и формы, поэтому их требуемое количество останется неизменным

  2. Генерация тока имеет прямую зависимость от размера элемента: большие генерируют больший ток, маленькие – меньший.

  3. Суммарная мощность солнечной батареи определяется ее напряжением, умноженным на ток.

Как видно, использование элементов большого размера при изготовлении солнечной батареи способно обеспечить более высокий показатель мощности, но вместе с тем и сделает саму батарею более громоздкой и тяжелой. В случае использования элементов меньшего размера, размер и вес готовой батареи уменьшится, однако вместе с тем уменьшится и выдаваемая мощность. Крайне не рекомендуется использование в одной батарее солнечных элементов разного размера, так как генерируемый батареей ток будет эквивалентен току самого маленького из используемых элементов.

Приобретенные в нашем случае солнечные элементы при размере 3х6 дюйма генерировали ток примерно в 3 ампера. При солнечной погоде, тридцать шесть, соединенных последовательно, элемента, способны выдавать порядка 60 Вт мощности. Цифра не особенно впечатляет, тем не менее, это лучше, чем ничего. Следует учитывать, что указанная мощность будет генерироваться каждый солнечный день, заряжая аккумулятор. В случае использования электроэнергии для осуществления питания светильников и аппаратуры с небольшим потреблением тока, такая мощность является вполне достаточной. Не нужно и забывать о ветрогенераторе, также производящем энергию.

После приобретения солнечных элементов далеко не лишним будет спрятать их от людских глаз в безопасное место, защищенное от детей и домашних животных, до того момента, когда возможно будет их непосредственная установка в солнечную батарею. Это жизненная необходимость, в виду крайне высокой хрупкости элементов и подверженности их механической деформации.

По сути корпус солнечной батареи, ни что иное, как простой неглубокий ящик. Ящик непременно необходимо изготовить неглубоким, для того чтобы его бортики не создавали тени, когда солнечный свет падает на батарею под большим углом. В качестве материала вполне подойдет фанера 3/8 дюйма и рейки для бортиков 3/4 дюйма толщиной. Для лучшей надежности крепление бортиков не лишним будет осуществить двумя способами – приклеиванием и привинчиванием. Для упрощения последующей пайки элементов, батарею лучше разделить на две части. Роль разделителя выполняет расположенная по центру ящика планка.

На этом небольшом наброске, можно увидеть размеры в дюймах(1 дюйм равен 2,54 см.), изготовленной в нашем случае солнечной батареи. Бортики расположены по всем краям и в середине батареи и имеют толщину 3/4 дюйма. Данный эскиз ни в коем случае не претендует на роль эталона при изготовлении батареи, он был сформирован скорее из личных предпочтений. Размеры приведены для наглядности, но в принципе они, как и дизайн, могут быть различны. Не бойтесь экспериментировать и вполне вероятно, батарея может получиться лучше, чем в нашем случае.

Вид на половину корпуса батареи, в которой будет производится размещение первой группы солнечных элементов. Небольшие отверстия, которые вы видите на бортиках, представляют собой не что иное, как вентиляционные отверстия. Они предназначены для удаления влаги и поддержания давления, эквивалентного атмосферному внутри батареи. Следует обратить особое внимание на расположении отверстий для вентиляции в нижней части корпуса батареи, потому как расположение их в верхней части приведет к попаданию излишней влаги извне. Также отверстия необходимо сделать и в планке, расположенной по центру.

Два вырезанных куска ДВП будут выполнять функцию подложек, т.е. на них будет производиться монтаж солнечных элементов. В качестве альтернативы ДВП подойдет любой тонкий материал, обладающий высокими показателями жесткости и не проводящий электрический ток.

Для защиты солнечной батареи от агрессивного воздействия климата и окружающей среды, используется оргстекло, которым необходимо закрывать лицевую сторону. В данном случае были вырезаны два куска, однако может использоваться и один большой. Использование обычного стекла не рекомендуется, по причине его повышенной хрупкости.

Вот незадача! Для обеспечения крепления на шурупы, было принято решение просверлить отверстия вокруг кромки. При сильном надавливании во время сверления, оргстекло может сломаться, что и произошло в нашем случае.  Проблема была решена сверлением недалеко нового отверстия, а отколовшийся кусок просто приклеили.

После этого было произведено окрашивание всех деревянных частей солнечной батареи краской в несколько слоев, для повышения защиты конструкции от влаги и воздействия среды. Покраска осуществлялась как внутри, так и снаружи. Цвет краски, как и тип может варьироваться в широком диапазоне, в нашем случае была использована краска, имеющаяся в наличии в достаточном количестве.

Окраска подложек также была произведена с обеих сторон и в несколько слоев. Покраске подложки необходимо уделять особенное внимание, так при некачественной покраске, дерево может начать коробиться от воздействия влаги, что вероятно приведет к повреждению приклеенных к ней солнечных элементов.

Теперь, когда корпус солнечной батареи готов и просыхает самое время приступить к подготовке элементов.
Как уже упоминалось ранее, удаление воска с элементов – задача не из приятных. В ходе экспериментов, методом проб и ошибок, был найдет эффективный способ. Тем не менее, рекомендации по покупки не покрытых воском элементов, остались прежними.

Для растопки воска и отделения элементов друг от друга, необходимо отмочить солнечные элементы в горячей воде. При этом следует исключить возможность закипания воды, потому как бурное кипение может повредить элементы и нарушить их электрические контакты. Для исключения неравномерного нагрева, рекомендуется поместить элементы в холодную воду и плавно нагревать. Следует воздержать от вытягивания элементов из кастрюли за проводники, так как они могут оборваться.

На этом фото изображена окончательная версия аппарата для удаления воска. На заднем плане с правой стороны находится первая емкость, предназначенная для растапливания воска. Слева на переднем плане расположена емкость с горячей мыльной водой, а справа – чистая вода. Вода во всех емкостях довольно горячая, но ниже кипения воды. Нехитрый технологический процесс удаления воска заключается в следующем: в первой емкости необходимо растопить воск, затем элемент перенести в горячую мыльную воду для удаления остатков воска, в заключении промыть чистой водой.

После очистки от воска, элементы необходимо просушить, для этого они были выложены на полотенце. Следует отметить что слив мыльной воды в канализацию недопустим, так как воск, остыв, затвердеет и засорит ее.  Результатом процесса очистки является почти полное удаление воска с солнечных элементов. Оставшийся воск не способен помешать как пайке, так и работе элементов.

Солнечные элементы сушатся на полотенце после очистки. После удаления воска элементы стали значительно более хрупкими, что делает их более сложными в хранении и обращении. Рекомендуется не производить очистку до тех пор, пока не будет необходима их непосредственная установка в солнечную батарею.

Для упрощения процесса монтажа элементов, рекомендуется начать с отрисовки сетки на основе. После произведения отрисовки, элементы были выложены по сетке вверх обратной стороной, для того чтобы их спаять. Все восемнадцать элементов, расположенных в каждой половине были последовательно соединены, после чего были и соединены и половины, также последовательным способом, для получения необходимого напряжения

В начале спайка элементов между собой может показаться сложной, однако со временем она становится проще. Рекомендуется начать с двух элементов. Необходимо разместить проводники одного элемента таким образом, чтобы они пересекали точки пайки другого, также следует убедиться, что элементы установлены согласно разметке.

Для непосредственного осуществления пайки использовался паяльник малой мощности и прутковый припой с канифольной сердцевиной. Перед пайкой была произведена смазка точек пайки флюсом при помощи специального карандаша. Ни в коем случае не следует давить на паяльник. Элементы настолько хрупкие, что могут от небольшого давления придти в негодность.

Повторение пайки осуществлялась до образования цепочки, состоящей из шести элементов. Шины соединения от сломанных солнечных элементов, были припаяны к обратно стороне элемента цепочки, являющегося последним. Таких цепочек получилось три – итого 18 элементов первой половины батареи были благополучно объединены в сеть.
По причине того, что все три цепочки необходимо соединить последовательно, средняя цепочка была повернута на 180 градусов по отношению к другим. Общая ориентация цепочек в итоге получилось правильной. Следующим шагом является приклеивание элементов на место.

Для осуществления солнечных элементов может потребоваться некоторая сноровка. Необходимо нанести небольшую каплю герметика, изготовленного на основе силикона, в центре каждого элемента одной цепочки. После этого следует перевернуть цепочку лицевой стороной вверх и разместить солнечные элементы согласно нанесенной ранее разметке. Затем необходимо легонько прижать элементы, осторожно надавливая в центре, чтобы приклеить их. Значительные сложности могут возникнуть в основном при переворачивании гибкой цепочки, поэтому лишняя пара рук на это этапе не повредит.

Не рекомендуется наносить избыточное количество клея и приклеивать элементы по краям. Это обусловлено тем, что сами элементы и подложка, на которую они установлены, будут деформироваться при изменении условий влажности и температуры, что может привести к выходу элементов из строя.

Так выглядит собранная половина солнечной батареи. Для соединения первой и второй цепочек элементов была использована медная оплетка кабеля.

Для этих целей вполне подойдут специальные шины или даже медные провода. Аналогичное соединение необходимо произвести и с обратной стороны. Провод был прикреплен к основанию каплей герметика.

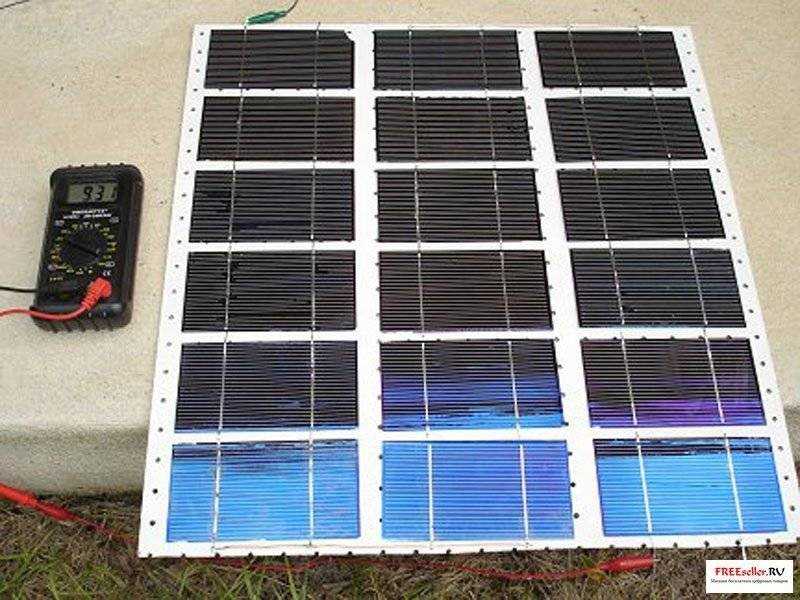

Тест первой изготовленной половины батареи на солнце. При слабой солнечной активности, изготовленная половина генерирует 9.31В. Довольно неплохо. Пора приступать к изготовлению второй половины батареи.

После того, как обе основы с солнечными элементами будут завершены, можно произвести их установку в подготовленную заранее коробку и соединить.

Каждая половина идеально помещается на свое место. Для крепления основы внутри батареи были использованы 4 шурупа небольшого размера.
Провод, предназначенный для соединения половин солнечной батареи, был пропущен через вентиляционное отверстие в центральном бортике и закреплен при помощи герметика.

Необходимо каждую солнечную панель в систему снабдить диодом блокирования, который должен быть соединен с батареей последовательно. Он предназначен для исключения разряда аккумулятора через батарею. Диод использовался Шоттки на 3.3А, обладающий значительно более низким падением напряжения, в сравнении с обычными диодами, что минимизирует потери мощности на диоде. Набор из двадцати пяти диодов марки 31DQ03 был приобретен всего за несколько долларов на eBay.

Исходя из технических характеристик диодов, наилучшим местом их размещения является внутренняя часть батареи. Связано это с зависимостью падения напряжения у диода от температуры. Так как температура внутри батареи будет выше окружающей, следовательно и эффективность диода повысится. Для закрепления диода был использован герметик.

Для того чтобы вывести наружу провода, было просверлено отверстие в днище солнечной батареи. Провода лучше завязать на узел и закрепить герметиком, для предотвращения их последующего вытягивания.
Крайне необходимо дать высохнуть герметику до установки защиты из оргстекла. Силиконовые испарения могут образовать пленку на внутренней поверхности оргстекла, если не дать силикону просохнуть на открытом воздухе. <

Небольшое количество герметика для создания барьера от влаги.

На выходной провод солнечной батареи, был прикреплен двухконтактный разъем, розетка которого в будущем будет присоединена к контроллеру заряда аккумуляторных батарей, используемого для ветрогенератора. В итоге солнечная батарея и ветрогенератор смогут работать параллельно.

Вот так выглядит окончательная версия солнечной батареи с установленным экраном. Не стоит торопиться с герметизацией стыков оргстекла до произведения полного тестирования работоспособности батареи. Может случиться так, что на одном из элементов отошел контакт и потребуется доступ к внутренностям батареи для ликвидации проблемы.

Предварительные расчеты оправдались: законченная солнечная батарея на ярком осеннем солнце выдает 18.88В без нагрузки.

Этот тест был произведен при аналогичных условиях и показывает прекрасную работоспособность батареи – 3,05А.

Солнечная батарея в рабочих условиях. Для сохранения ориентации на солнце, батарея перемещается несколько раз в день, что само по себе не сложно. В перспективе возможна установка автоматического слежения за положением солнца на небосводе.

Итак, какова же конечная стоимость батареи, которую мы умудрились сделать своими руками? Учитывая то, что куски дерева, провода и прочие пригодившиеся в изготовлении батареи вещи были у нас в мастерской, наши с вами подсчеты могут немного отличаться. Конечная стоимость солнечной батареи составила 105 долларов с учетом 74 долларов, потраченных на приобретение самих элементов.

Согласитесь, не так уж и плохо! Это всего лишь малая часть стоимости заводской батареи эквивалентной мощности. И в этом нет ничего сложного! Для увеличения выходной мощности вполне можно соорудить несколько таких батарей.

Оригинал взят отсюда

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану (shauey@yandex. ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

— http://kak_eto_sdelano.livejournal.com/
— https://www.facebook.com/kaketosdelano/
— https://www.youtube.com/kaketosdelano
— https://vk.com/kaketosdelano
— https://ok.ru/kaketosdelano
— https://twitter.com/kaketosdelano
— https://www.instagram.com/kaketosdelano/

Официальный сайт — http://ikaketosdelano.ru/

Мой блог — http://aslan.livejournal.com
Инстаграм — https://www.instagram.com/aslanfoto/
Facebook — https://www.facebook.com/aslanfoto/
Вконтакте — https://vk.com/aslanfoto

Tags: солнечные батареи

Как сделать солнечную батарею своими руками из подручных материалов

В последнее время особой популярностью пользуются солнечные батареи – устройства, позволяющие получать энергию от солнечного света.

Такие элементы позволяют обычным людям экономить на оплате счетов и являются экологически чистыми источниками альтернативной энергии, так как не производят вредных выбросов. От них можно зарядить телефон или другой гаджет в полевых условиях, если вы находитесь далеко от розетки. Для тех, кто заботится об экологии или просто не хочет тратить лишние деньги, предлагаем статью о том, как сделать солнечную батарею своими руками из подручных материалов. Благодаря нашим советам вы узнаете, как полностью собрать самодельный прототип с минимальными затратами.

  • Материалы для изготовления
  • Пошаговая инструкция
  • Зарядка телефона от солнца

Материалы для изготовления

Для того, чтобы сделать прибор в домашних условиях, вам потребуются:

  1. Тонкий медный лист. Его средняя стоимость составляет около ста пятидесяти за 0,9 м2. Потребуется где-то 0,45 м2.
  2. «Крокодилы» из двух штук.
  3. Тестер или микроамперметр.
    Этот прибор нужен для измерения силы тока и оценки эффективности источника энергии.
  4. Плита электрическая, мощностью 1100 ватт, необходимо, чтобы спираль в ней раскалялась до красна.
  5. Пластиковая бутылка, у которой нужно самостоятельно отрезать горлышко.
  6. Обычная соль. Несколько столовых ложек.
  7. Горячая вода.
  8. Мелкая наждачная бумага (нулёвка).

Пошаговая инструкция

Итак, чтобы сделать солнечную батарею своими руками, необходимо выполнить следующие шаги:

  • От листа меди отрезаем кусок меди, чтобы можно было поместить его на спираль электроплиты. Вырезанный кусок необходимо хорошо очистить от любых загрязнений наждачной бумагой, при необходимости можно использовать чистящие средства. Любые следы жира будут препятствовать окислению, поэтому их необходимо удалить, а чистый лист брать только за края.

  • Далее поместите его на спираль печи и включите, чтобы он загорелся красным. При этом будьте предельно осторожны и соблюдайте технику безопасности! Под влиянием химических реакций при нагревании медь будет окисляться. Вот когда медь почернеет, отсчитываем еще 30 минут, чтобы черный слой стал толстым.

  • Затем выключите плиту. Пусть деталь, предназначенная для изготовления солнечной панели своими руками, остынет до комнатной температуры. При охлаждении медь и оксид меди будут остывать и сжиматься с разной скоростью. Затем начинается отщепление оксида.

  • Далее возьмите и промойте кусок меди подогретой водой. Не счищайте остатки черного окиси и не деформируйте лист! Нужно лишь слегка удалять кусочки, которые сами отслаиваются.
  • После этого начинаем собирать самодельную солнечную батарею не выходя из дома. Все очень легко сделать.
  • Отрезаем еще один кусок меди, соответствующий уже нагретому; его тоже нужно очистить от загрязнений. Сгибаем 2 листа так, чтобы они влезли в бутылку, не касаясь друг друга, цепляем к ним «крокодилы», как показано на фото ниже. Завершаем процесс изготовления солнечной батареи самостоятельно, подключая плюс к чистому куску меди, а минус к окисленному. Далее добавьте в подогретую воду несколько столовых ложек соли и размешайте до окончательного растворения. Затем переливаем полученный раствор в бутыль с кусочками меди, но не полностью. Оставьте примерно два с половиной сантиметра от краев тарелки.

Кстати, такая солнечная батарея может отдавать несколько миллиампер даже без солнца, работая как батарейка! Конечно, ничего серьезного запитать такая конструкция не способна, ее можно использовать как демонстрационный вариант или прототип, от которого могут загореться маломощные светодиоды. Рекомендуем сразу пересмотреть более серьезное использование альтернативных источников энергии, о которых мы рассказали в статье, как сделать освещение для дачи на солнечных батареях!

Обучающее видео о том, как сделать зарядное устройство в домашних условиях

Зарядить телефон от солнца

Сейчас мы расскажем вам, как построить солнечную батарею, которая сможет заряжать мобильный телефон. Изготовление батареи, состоящей из отдельных частей, на основе монокристаллического кремния — один из самых популярных видов элементов, не исключены проблемы с их пайкой из-за хрупкости панелей. Если вы не уверены, что сможете все сделать сами, лучше выбрать уже спаянные модули. Хорошо, если они будут состоять из десяти монокристаллических элементов и иметь выходное напряжение пять вольт.


Солнечные элементы также могут присутствовать в калькуляторах, фонарях, работающих от солнца, откуда их можно вытащить. В этих устройствах используются в основном аморфные элементы, где полупроводниковый слой расположен на небольшой стеклянной пластине. Учитывая, что модули такого типа дают около полутора вольт, нам понадобится четыре штуки, которые нужно соединить последовательно. Не забудьте припаять диод к плюсовой клемме аккумулятора, что предотвратит растрату заряда аккумулятора через солнечную батарею. Вы можете получить диод с платы фонарика.

Крайне желательно после солнечной панели установить простой линейный стабилизатор на 5 Вольт и разъем USB. Это необходимо для ограничения напряжения, так как при неправильном подключении можно повредить зарядное устройство. Стабилизатор можно купить в любом магазине радиодеталей или выпаять из нерабочей платы.

Чтобы наше изделие служило надежнее, на поперечные грани модулей заливаем горячий клей для защиты от механических повреждений.

Обзор более сложной модели

Итак, в этой статье мы подсказали вам, как сделать солнечную батарею своими руками из подручных материалов. Из всех вариантов, а именно: изготовление аккумулятора из алюминиевых пивных банок, кремния, фольги, транзисторов, на тех же диодах и т.д. Мы предложили простую сборку из медных пластин, а также описали способ, при котором солнечные модули можно снять от калькулятора или фонарика, и правильно подключенного, используемого для зарядки телефона.

Читайте также:

  • Как зарядить аккумулятор дома
  • Как легально платить меньше за свет
  • Самое экономичное отопление дома

Обучающее видео о том, как сделать зарядное устройство в домашних условиях

Обзор более сложной модели

Опубликовано: Обновлено: 09.09.2019 8 комментариев

Как сделать солнечную батарею из панелей самостоятельно: инструкция по сборке и установке

Углеводороды были и остаются основным источником энергии, но все больше человечество обращается к возобновляемым и экологически чистым ресурсам. Это привело к повышенному интересу к солнечным панелям и генераторам.

Однако многие не решаются установить солнечную систему из-за дороговизны комплекса. Удешевить производство можно, если взяться за его создание самостоятельно. Сомневаетесь в собственных силах?

Мы расскажем, как сделать солнечную батарею самостоятельно, используя доступные аксессуары. В статье вы найдете всю необходимую информацию для того, чтобы выполнить расчет солнечной системы, подобрать компоненты комплекса, собрать и установить фотопанель.

Содержание статьи:

  • Плюсы и минусы солнечных систем
  • Какие комплектующие нужны и где их купить
  • Особенности расчета мощности систем
  • Пошаговая инструкция по сборке солнечной панели
    • 1 этап: изготовление конструкции
    • 2 этап: установка и крепление элементов
    • 3 этап: особенности крепления крышки
    • 4 этап: монтаж готовой системы
  • Выводы и полезное видео по теме

Плюсы и минусы солнечных систем

По статистике взрослый человек ежедневно использует около десятка различных устройств с питанием от сети. Хотя электричество считается относительно экологически чистым источником энергии, это иллюзия, поскольку оно использует ресурсы, загрязняющие окружающую среду.

С этой точки зрения гораздо выгоднее.

Галерея изображений

Фото

КПД фотомодулей из кристаллического кремния достигает 15 — 20%, и есть все основания полагать, что в ближайшие годы эта цифра возрастет. Уже сейчас есть образцы, КПД которых достигает 22-33,7%. Пока они тестируются в лабораторных условиях, но скоро будут доступны. При выборе фотомодулей обратите внимание на продукцию Sanyo

В среднем КПД аккумуляторов этого типа составляет 10-18,7%. Все зависит от основ пленочных солнечных батарей. Некоторые модели потенциально небезопасны для окружающей среды, так как содержат кадмий, поэтому при покупке следует внимательно изучить техническую документацию. Утилизируйте такие батареи строго в соответствии с рекомендациями производителя.

Модули этого типа также называются многопереходными или тандемными. Они имеют особую ячеистую структуру, образующую несколько p-n переходов. Это относительно новый продукт на рынке, хотя он уже довольно давно используется в космической отрасли. Эффективность (соответственно и цена) таких моделей зависит от количества слоев ячеек

Это элементы из наноструктурированных материалов. Они используются в отраслях, где малый вес солнечных модулей имеет принципиальное значение. Благодаря ультратонкой структуре КПД таких аккумуляторов можно значительно увеличить. Ультратонкие модули пока недоступны рядовому покупателю

Кристаллические кремниевые фотомодули

Тонкопленочные солнечные панели

Многослойные солнечные модули

Ультратонкие многослойные солнечные модули

Сборочные детали и генераторы уже давно продаются, и если вы хотите собрать систему, это может сделать каждый. Это потребует определенных финансовых вложений и времени. Процесс сборки кропотливый, требует внимания и аккуратности, но сама работа не очень трудоемкая.

В силу климатических особенностей многих регионов нельзя рассчитывать на то, что солнечной энергии достаточно для полноценного обеспечения частного дома. Она способна покрыть только 20-30% всех энергетических потребностей. Но это хорошее решение для дачи

Преимущества использования солнечной энергии:

  1. Огромный потенциал . Солнце способно дать достаточно энергии, чтобы удовлетворить все потребности человека. Он возобновляем и неисчерпаем, что выгодно отличается от угля, нефтепродуктов, природного газа.
  2. Наличие . Солнце повсюду — и в самых жарких странах, и в самых холодных. Этого вполне достаточно для всех нужд.
  3. Экологичность . В связи с тотальным энергетическим кризисом зеленая энергетика является наиболее перспективным направлением для исследований и высокотехнологичных разработок. Солнечные батареи прекрасно справляются со своей задачей, не нанося вреда окружающей среде.
  4. Нет шума . Солнечные системы работают бесшумно, что отличает их от многих других источников энергии.
  5. Рентабельность . Эксплуатация и обслуживание солнечных панелей не требуют особых затрат. Вложив деньги один раз, владелец может пользоваться системой 20-25 лет. Главное своевременно очищать элементы.
  6. Широкая область применения . Солнечные панели могут генерировать достаточно энергии, чтобы обеспечить дом электричеством и теплом. Однако это не единственная область их применения. Гелиосистемы используются для опреснения воды и даже для обеспечения энергией орбитальных станций.

Пока что солнечные панели стоят дорого, хотя сейчас есть способы существенно сэкономить на их собственном изготовлении. Ежегодно внедряются новые разработки, упрощающие и удешевляющие процесс получения солнечной энергии.

Солнечные системы плохо подходят в качестве основного источника энергии, но как дополнительный или альтернативный — отличный вариант. По сравнению с ветрогенераторами они более стабильны и прибыльны.

Интересная разработка — . Благодаря эластичности установить фотосюжет намного проще – панель «подстраивается» под форму крыши или другой опоры.

Одной из современных технологий являются тонкопленочные модули, которые внедряются в строительные материалы. Появились и прозрачные элементы хранения, предназначенные для использования в оконных конструкциях.

Это разработка японской компании. Шарп . Эксперты считают, что в ближайшем будущем такие солнечные панели станут в разы мощнее и прибыльнее.

Аккумулирование солнечной энергии часто вызывает проблемы, потому что аккумуляторы дорогие. Единственное, что в какой-то степени компенсирует этот недостаток: большинство мощных электроприборов включаются в светлое время суток (+)

По объективным причинам солнечные системы пока не могут полностью заменить углеводороды, т.к. получение и накопление солнечной энергии связано с большими затратами, но они могут быть хорошим источником или отдельными электроприборами.

Некоторые владельцы решают оборудовать свои дома солнечными станциями, полностью удовлетворяющими потребности в электроэнергии. Такие вложения окупаются за 10-40 лет, в зависимости от типа моделей — готовые или самодельные

Технологии развиваются стремительно, и солнечные панели можно модернизировать и расширять, поэтому начинать сборку подходящих систем следует уже сейчас.

Подробный обзор типов солнечных панелей приведен в .

Какие комплектующие нужны и где их купить

Основная деталь — солнечная фотопанель. Обычно кремниевые пластины покупают через интернет с доставкой из Китая или США. Это связано с высокой ценой комплектующих отечественного производства.

Стоимость отечественных тарелок настолько высока, что выгоднее заказывать на Ebay. Что касается брака, то только 2-4 на 100 пластин непригодны. Если заказывать китайские тарелки, то риски выше, т.к. качество плохое. Преимущество только в цене.

Готовая панель намного удобнее в использовании, но и в три раза дороже, поэтому лучше озадачиться поиском комплектующих и собрать устройство самостоятельно

Остальные комплектующие можно приобрести в любом магазине электротоваров. Также потребуются оловянный припой, рамка, стекло, пленка, скотч и карандаш для разметки.

Галерея изображений

Фото

Выбор солнечной батареи для аккумулятора — самый важный шаг при покупке аксессуаров. Батареи могут быть поли- и монокристаллическими. Преимуществом первого является цена, а второй более эффективен. Модули лучше выбирать монокристаллические кремниевые. Они идеальны для объектов ограниченной площади.

Лучше всего выбрать аккумулятор типа AGM. Они относительно недороги, компактны, способны работать при любой температуре. При покупке следует ориентироваться на мощность устройства, продолжительность зарядки и срок службы, указанный производителем

Помимо солнечной батареи, стабилизатора и аккумулятора, вам также понадобятся паяльник, олово и карандаш. Если вы изначально купили готовый комплект с припаянными проводниками, то работы будет гораздо меньше, а сборка самой системы значительно упрощается

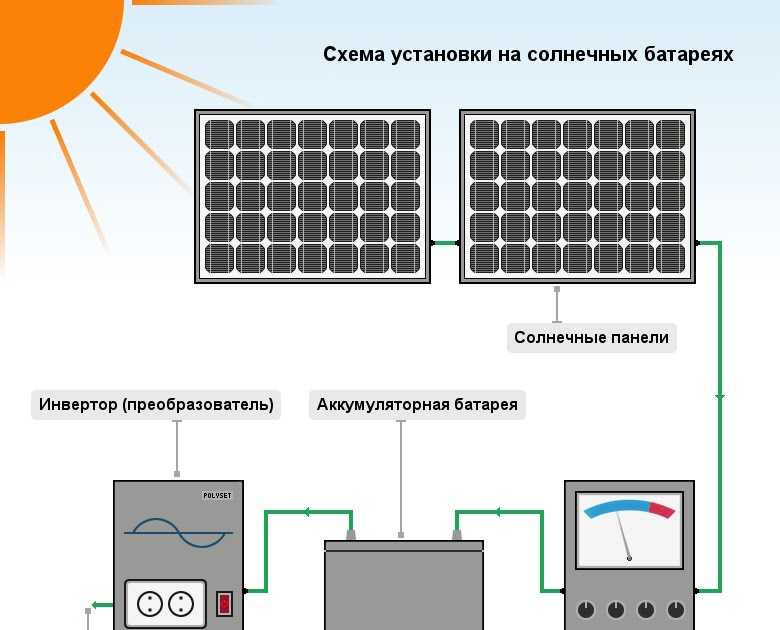

Для сборки батареи потребуются стабилизатор напряжения и контроллер нагрузки. Если правильно собрать самодельную систему, ее можно подключить к обычному аккумулятору — свинцово-кислотному или литиевому. Это позволит более эффективно использовать энергию.

Солнечные элементы для аккумулятора

Аккумулятор для солнечной системы

Комплект сборки аккумулятора

Стабилизатор напряжения для солнечного аккумулятора

При покупке комплектующих следует обращать внимание на гарантию производителя. Обычно это 10 лет, в некоторых случаях до 20. Также важно правильно подобрать аккумулятор. Экономия на нем часто оборачивается неприятностями: при зарядке устройства может выделяться водород, что чревато взрывом.

Особенности расчета мощности систем

Прежде чем купить комплектующие и изготовить солнечную панель, рассчитайте требуемую мощность устройства и емкость аккумулятора.

Проще всего воспользоваться онлайн-калькуляторами, расположенными на некоторых сайтах в Интернете.

Количество энергии, указанное в паспорте продукта, рассчитано для идеальных условий. Ориентироваться на них невозможно, потому что устройства работают по-разному в зависимости от времени года и суток. Потери энергии происходят постоянно, в том числе в батареях, инверторе (+)

Самый важный показатель, который придется учитывать, — это среднемесячное количество потребляемой энергии. Это можно определить по счетчику.

Также следует сделать скидку на характеристики самих солнечных батарей. Максимальную мощность они способны дать только при условии ясного неба, а угол падения солнечных лучей должен быть прямым.

При пасмурной погоде или слишком резком угле падения лучей заряд батареи может упасть в 20 раз. Даже самых маленьких облаков достаточно, чтобы вдвое снизить производительность. Поэтому в расчетах ориентируются на то, что 70% энергии будет вырабатываться из 9до 16 часов, а в остальное время — до 30%.

Зимой от гелиосистем мало толку: из-за пасмурной погоды они вырабатывают минимальное количество энергии. Но ветрогенераторы работают на полную мощность и способны компенсировать эти потери. Сочетание двух таких устройств очень эффективно.

В условиях, близких к идеальным, в «рабочее время» панели мощностью 1 кВт выдают 7 кВт/ч, а ранним утром и вечером – около 3 кВт/ч. Второй показатель лучше вообще не учитывать и оставить «про запас», учитывая возможную облачность и изменение угла падения лучей.

Получается, что ориентироваться надо на 210 кВт/ч за 1 календарный месяц. Это идеальный индикатор, требующий настройки.

На Ebay можно найти хороший набор для изготовления солнечной панели своими руками. Иногда это забракованные на заводе устройства (так называемые модули В-типа). Они дешевы, но вполне подходят для сборки домашней системы, так как эксплуатационные характеристики близки к заявленным

Для определения реального количества энергии следует найти данные о том, сколько солнечных дней в году в том или ином регионе. В эти периоды заряд батареи не будет составлять и половины паспортного показателя. Если приборы будут работать осенью и зимой, то нужно сделать поправку на 30-50% на пасмурную погоду.

Пошаговая инструкция по сборке солнечной панели

Работа по сборке начинается со схемы и проекта. Необходимо четко понимать, как будет устроена и закреплена солнечная панель. Так, если эффективность системы напрямую зависит от угла наклона по отношению к солнечному свету, следует позаботиться о том, чтобы этот угол можно было изменить.

Многие готовые модели имеют механизмы, которые автоматически поворачивают панели, а в самодельных их придется продумывать самостоятельно.

Модули солнечной панели должны быть одинаковыми, т.к. эквивалентность тока равна показателю наименьшего элемента. Также подбор одинаковых деталей значительно упростит процесс сборки всей системы в целом, так как не придется подгонять размеры каркаса и рассчитывать мощность каждой конструкции в отдельности

Технология сборки зависит от общей площади панелей, их количество, особенности дополнительных материалов. Обширная площадь системы гарантирует ее более высокую мощность, но при этом увеличивается и вес конструкции, что тоже приходится учитывать, ведь кровля должна его выдержать.

Этап 1: изготовление конструкции

Когда все компоненты подготовлены, можно приступать к сборке корпуса, на котором будет держаться вся конструкция.

Потребуются следующие материалы:

  • листы фанеры, нарезанные по размеру панелей;
  • плиты древесноволокнистые;
  • деревянные рейки, из которых будут сделаны борта;
  • материалы для крепежа: саморезы, уголки, подходящий клеевой состав;
  • оргстекло;
  • краска и пропитка для облагораживания внешнего вида готовой конструкции и защиты ее от гниения.

В первую очередь подготавливают основу – на фанеру приклеиваются низкие доски. Они не должны закрывать панели, поэтому стоит выбирать рейки около 2 см. Чтобы бортики не отклеивались, их дополнительно фиксируют саморезами и уголками.

Верхняя крышка изготовлена ​​из оргстекла, а деревянные детали конструкции покрыты антисептическими пропитками для защиты от гниения и окраски. Оттенок краски должен гармонировать с цветом крыши

Дно основания и борта просверлены в нескольких местах для обеспечения вентиляции. Крышку нельзя сверлить, элементы конструкции могут намокнуть. Для крепления панелей лучше выбирать плиты ДВП, так как они не проводят ток. При желании ДВП можно заменить другим материалом.

Этап 2: установка и крепление элементов

Солнечные элементы должны быть равномерно разложены на подложке «изнаночной» стороной и припаяны проводниками. Для этого нужно будет отметить места пайки. Чтобы не испортить все модули, лучше сначала соединить последовательно только два элемента.

Если все в порядке, остальные модули также припаиваются. В результате на подложке должна появиться аккуратная цепочка из соединенных элементов.

После сборки конструкции следует проверить ее на работоспособность. Если он функционален, то его уже можно крепить саморезами к каркасу. На готовую панель поставили блокировочный диод. Его задача – не допустить разряда аккумулятора.

Когда все модули подключены, их можно перевернуть и закрепить на панели. В качестве клея можно использовать эпоксидную смолу или силиконовый герметик. Края модулей желательно не размазывать, чтобы конструкции не сломались при деформации каркаса. Достаточно прочно приклейте элементы в центре.

Этап 3: особенности фиксации крышки

После сборки батареи на раму ее закрывают крышкой из оргстекла, проверяют и снова фиксируют. Важно, чтобы клей полностью высох перед установкой крышки, иначе он будет продолжать испаряться и оставлять на оргстекле мутные следы.

На выходном кабеле установлен двухконтактный разъем. Он нужен для подключения контроллера. Осталось еще раз проверить работу системы и исправить дефекты в случае их обнаружения.

Этап 4: монтаж готовой системы

Батареи устанавливаются на землю, на стены или на крышу. Это зависит от пожеланий владельца здания. Главное, чтобы система располагалась с южной стороны здания и ничто не мешало ее работе.

Если конструкцию планируется монтировать на скат крыши, необходимо убедиться, что поверхность выдержит дополнительную нагрузку. Систему устанавливают так, чтобы она располагалась под углом 30-40° к кровле, и плотно закрепляют.

Солнечные панели, особенно тонкопленочные, подвержены деформации под воздействием ветра или давления снега. Необходимо позаботиться о надежной ветрозащите и установить устройства, задерживающие или прорезающие сползающий с крыши снег

Отличное решение – крепление системы к металлической каркасной конструкции из толстого профиля. Минимальное сечение 25*25 мм, а при большой площади конструкции лучше выбрать более прочный профиль. Перед каждой такой рамой устанавливается снегозадержатель или кронштейны оснащаются снегоуборщиками.

На нашем сайте есть блок статей по сборке, установке и подключению солнечных панелей, рекомендуем к прочтению:

Выводы и полезное видео по теме

Описания недостаточно для полного понимания особенностей сборка и установка солнечных панелей. Кроме того, существуют различные способы крепления, а «умельцы» совершенствуют свое мастерство и постоянно изобретают новые способы решения старых проблем.

Мы предлагаем видеоуроки и советы от опытных мастеров, чтобы вам было легче понять процесс сборки солнечных систем. Выберите рекомендации, которые лучше всего соответствуют вашим планам и пожеланиям.

Где купить комплектующие и как собрать систему рассказано в видео ниже:

Полное пошаговое описание процесса сборки:

Оригинальный подход к сборке солнечных батарей, специалист консультация:
