Шпильки для мауэрлата: выбор и установка

Cохраните себе на заметку

Мауэрлат входит в состав кровельной системы при монтаже кровли. Важно его правильно закрепить. Шпильки для мауэрлата относятся к распространенным приспособлениям, при помощи которых производится монтаж бруса. Разберемся, что такое шпильки для мауэрлата, как их выбрать и установить.

Что такое шпильки для мауэрлата?

Шпильки представляют собой обычные металлические стержни. Их длина довольно внушительна, достигает полуметра. Они могут быть прямыми или с Г-образным краем.

Мастера рекомендуют использовать шпильки, диаметр которых не менее 14 мм. Это обеспечит необходимый уровень жесткости при креплении.

Детали изготавливают только из высококачественной стали. Этот материал отлично справляется с вибрацией кровли. Колебания «гасятся», они не ощутимы для всей остальной конструкции.

Вообще, шпилька по внешнему виду, строению, предназначению схожа с анкерным болтом.

Если кровля легковесная, допускается использовать, так называемые, клеевые шпильки. Они крепятся при помощи эпоксидного клея и используются при кирпичной кладке.

Также шпилька может быть приварена к армопоясу. В кладке предварительно просверливают отверстия, а шпильки под армопояс, сваренный из арматуры.

Таким образом, шпильки крепятся и при помощи клея и при помощи сварки. Их приваривают в процессе сваривания каркаса армопояса.

Секрет от мастера. Если клей не применяется, обратите внимание на то, чтобы на конце шпильки имелся Г-образный загиб. В этом случае он заглубляется под ряды кладки (кирпичи, пеноблоки и т.п.).

Как выбрать?

Выбор шпилек для мауэрлата определяется весом кровли. Чем больше скатов имеет крыша, тем она тяжелее. Количество креплений при этом увеличивается, так же как и их диаметр. Для монтажа мауэрлата для тяжелой крыши  потребуются шпильки диаметром не менее 16 мм.

Секрет от мастера. Для простой конструкции можно использовать шпильки 14-мм.

Экономить в этом случае не стоит. Диаметр шпилек может достигать и 22 мм. Такой размер актуален для четырехскатных крыш, оборудованных металлическим покрытием.

Если шпильки недостаточно мощные, крыша и чердак могут сдвинуться в сторону при сильном порыве ветра. Шпильки могут не выдержать силу воздушного потока и переломиться. Особенно это актуально для тех местностей, в которых часто бывают ураганы, метели и прочие погодные явления, приводящие к разрушению домов.

Как произвести монтаж

Независимо от материала стен и способа крепления (клей или сварка) важно рассчитать шаг крепления.

Секрет от мастера. Ориентируйтесь на стропила. Если вы будете крепить шпильки в местах каждой «стропилины», вы точно не ошибетесь.

Вообще, шаг может быть и в 60 см. Ничего плохого в этом нет. Крыша обретет дополнительную устойчивость.

Разметки делают сразу же после кладки ряда, под которым будет расположен край Г-образной шпильки. Соблюдаются следующие принципы распределения длины крепежа:

1. Шпилька должна проходить сквозь верхние ряды кладки не менее чем на 40 см.

2. Расстояние для армопояса определяется в 15-20 см.

3. Для мауэрлата достаточно 15-20 см.

4. Оставшаяся часть (до 5 см) предназначена для винта либо болта.

С учетом всех особенностей кровли длина шпильки может достигать 1 метра. Чаще всего она определяется опять же устройством и весом кровли.

Отверстие в мауэрлате делается довольно просторное. Шпилька должна входить в него свободно, но не болтаться.

Сверление производят при помощи перьевого сверла, бура по бетону или обычных сверл для металла. Это зависит от того, какой диаметр вам нужен, а также от твердости материала.

Шпильку на мауэрлат крепят, вбивая ее кувалдой, молотом и т.п. Затем уже производится окончательная фиксация при помощи сварки либо клея.

Таким образом, мы выяснили, что шпильки нужны для фиксации мауэрлата. Крепить их можно либо клеем (больше подходит для частных домов небольшого размера), либо сваркой. А выбор диаметра зависит от конструкции кровли и ее веса.



Шпильки для мауэрлата: выбор и использование — ВикиСтрой

Без надёжного крепления мауэрлата по всему периметру стены дома — брус должен облегать армпояс — нельзя продолжать строительство кровли. Какой бы ни была крыша — двускатной или шатровой — начинается всё именно с мауэрлата.

Шпилька — собственно, отрезок из прочного металла, стали, длиной от 50 сантиметров. На производстве их просто нарезают нужного размера из длинных стержней. Выбирая шпильку, следует отдать предпочтение изделиям с диаметром от 14 миллиметров, чтобы создать необходимые точки и рёбра жесткости.

Важно! Именно сталь, из которой сделаны шпильки, будет гасить все вибрации кровли, которые непременно возникнут во время сильного ветра. С надёжным креплением мауэрлат прослужит не менее 50 лет, а с ним вместе и вся остальная конструкция крыши.

Шпильки для мауэрлата по своей классификации и строению близки к анкерным болтам. Вернее, к химическим анкерам . Для удержания такого крепежа в кирпичной или блочной кладке, в армпоясе, применяется клеевой состав. Самым простым вариантом закрепления шпильки станет использование эпоксидного клея. Такой состав состоит из эпоксидной смолы и отвердителя, он образует очень прочный полимерный слой, который по качеству не будет уступать закалённому стеклу.

Процесс прост — предварительно просверливается отверстие нужного диаметра, в него заливается эпоксидный клей и потом вбивается шпилька.

Через сутки состав полностью схватится и отвердеет.

Кроме того, шпильку можно приварить к костяку армирующего пояса, который собирается из арматуры . Но в любом случае для обеспечения максимально прочного крепления в кирпичной, каменной, вылитой из бетона или выложенной из различных блоков стене под шпильки нужно просверлить отверстия. Собственно, верхний ряд блоков или кирпичей надевается по одному на каждую шпильку и закрепляется цементным раствором, как при обычной кладке.

Выбор шпилек зависит от конструкции кровли. Односкатная — самая лёгкая, достаточно будет крепежа диаметром 14 миллиметров. Если кровля четырёхскатная, боле тяжёлая, то целесообразно выбрать шпильки диаметром от 16 до 20 миллиметров. Экономить на крепеже нельзя!

Что касается шага установки шпилек, то расстояние между ними не должно быть меньше 1,5 метра. Можно установить крепёж хоть каждые 50–60 сантиметров для надёжности. Проще всего руководствоваться следующим правилом — где будет проходить стропилина крыши, там и шпилька.

О том, как крепить стропила к мауэрлату, портал Rmnt.ru подробно рассказывал .

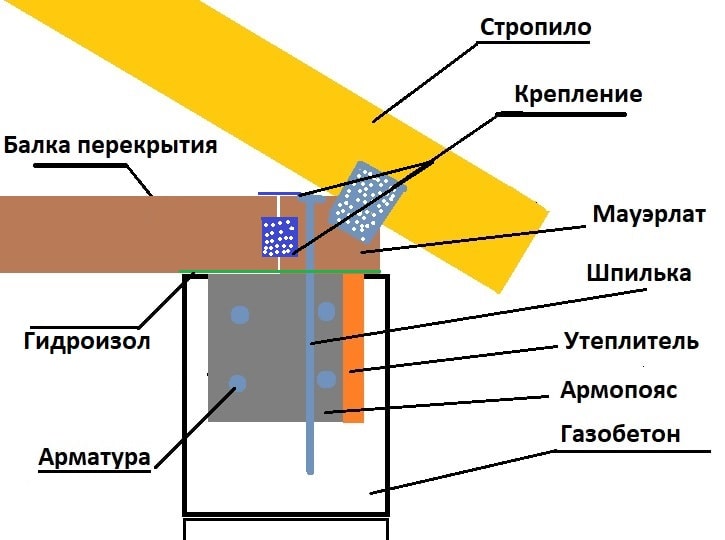

Общая длина шпильки может достигать метра. Для гайки и шайбы, которые накручиваются сверху, нужно оставить запас минимум в 3–5 сантиметра. Сам брус мауэрлата достигает по толщине 20 сантиметров, примерно столько же может составлять армирующий пояс, и порядка 40 сантиметров — верхний ряд кладки, через который стержень должен проходить. Провести подсчёты общей длины шпильки легко. Гидроизоляция не играет очень большой роли, но и её толщину нужно учитывать.

Важно! Диаметр просверленных в брусе отверстий для крепежа не должен быть слишком большим. Шпилька должна проходить достаточно свободно, но при это не болтаться.

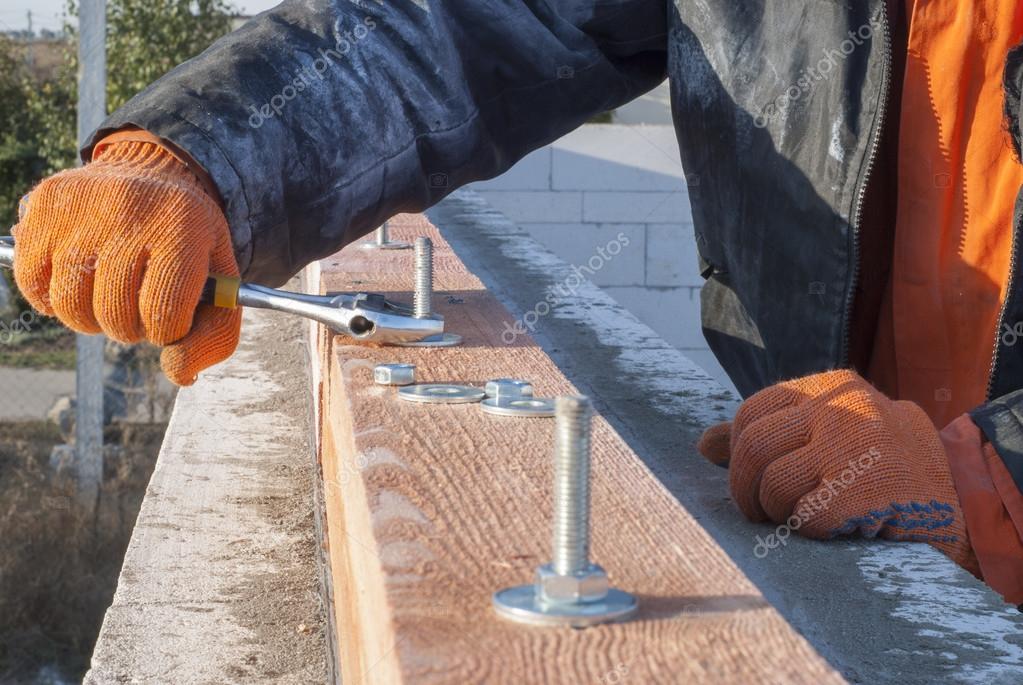

Для крепления мауэрлата на шпильки используются: перьевое сверло для самого бруса, бур по бетону или свёрла по металлу для стен из газобетона и пеноблоков, большой молоток, кувалда, а также рожковый или трубчатый ключ, чтобы затянуть гайки. Затяжка должна быть точной: не слабой, но и не перетянутой. Отверстия в стене и мауэрлате производятся в безударном режиме работы электроинструмента, чтобы не повредить материал.
