Как сделать буржуйку | Материалы для изготовления буржуйки

У каждого владельца автомобиля, имеющего в своем распоряжении еще и гараж для своей машины, часто сталкивается с проблемами, сопровождающими ремонт в не отапливаемом помещении. Для того чтобы эта задача была решена существует буржуйка. Эта металлическая печь небольшого размера достаточно легко изготавливается самостоятельно, при условии того, что вы умеете осуществлять сварочные работы.

Содержание

1. Выбираем форму и составные части для буржуйки
2. Из каких материалов может быть изготовлена буржуйка
3. Какой инструмент понадобится
4. Как раскроить и отрезать металл под буржуйку
5. Сборка печки буржуйки
6. Как выбрать место установки буржуйки и дымоход
7. Лучшая буржуйка для отопления (видео)

Выбираем форму и составные части для буржуйки

Выбор формы и частей, из которых будет изготовлена будущая печь «Буржуйка», имеет огромное значение. Стоит тщательно продумать пожелания и учесть все, что вы придумали, только после этого можно приступить к выбору нужного количества материалов. Тщательный расчет нужен для того, чтобы выполнить работу быстро и не переделывать конструкцию впоследствии. Для того чтобы правильно изготовить буржуйку, можно ознакомиться с видео, в котором будет рассказано о том, как соорудить требуемую конструкции. В интернете достаточно информации по тому, что нужно учесть при сооружении.

Форму будущей буржуйки выбирают в зависимости от материала, который вы собираетесь использовать. Если в качестве него выступает труба, то печка получится круглой, в случае применения листового металла легче будет соорудить прямоугольную конструкцию.

Читайте также статью про щепокол

Обязательно потребуется добавить зоны сбора золы и топки, а также зону, через которую будут выводиться продукты горения. Зона топки располагается чуть выше поддувала и разделяется с помощью горизонтальной перегородки, в которой проделываются прорези, через которые происходит опадение золы. Если вы планируете использовать в качестве топлива дрова, обладающие внушительным диаметром, то следует прорезать дыры в перегородке шириной от 40 мм и более, если же вы планируете топить мелкими дровами или углем, то следует уменьшить прорези до 10-20 мм. Это делается для того, чтобы крупные частицы топлива не выпадали в зону для золы.

В качестве зоны, с помощью которой происходит отвод продуктов горения, выступает труба отвода дыма, она обычно расположена на верхней части конструкции или же на задней. Если вы планируете использовать вертикальный способ, то тяга дыма увеличится, благодаря этому уменьшится задымленность помещения, которое вы планируете отапливать. Если же использовать задний отвод, то следует учесть то, что угол наклона трубы необходимо сделать не более 30 градусов для того, чтобы обеспечить отличную тягу дыма.

Читайте также Печь с варочной поверхностью из газового баллона своими руками

После того как вы тщательно обдумали функциональность, следует подумать и о разогреве продуктов, кипятка для чая или иных горячих напитков. Для этих целей можно в процессе обдумывания методики изготовления буржуйки для гаража учесть и место, на котором будет установлена чугунная плита, снабженная съемными кружка разного диаметра. В таком случае буржуйку можно будет удобно использовать как печь. Чтобы это осуществить, понадобится удлинить конструкцию до размеров обычной плиты.

Если вы решите увеличить площадь теплопередачи и теплоемкости, то можно поставить еще несколько ребер по бокам от основной конструкции печки. Для этого приварите несколько металлических пластин (толщина – 5 мм) к боковым стенкам печки, при этом они должны быть расположены перпендикулярно к плоскости стенки. Этим способом можно увеличить нагревательную площадь и поверхность, соприкасающуюся с воздухом, при этом скорость обогрева помещения также увеличится.

Если вы учтете при сооружении печки место для бака с водой, то буржуйка станет более функциональной. Бак обычно бывает металлическим (толщина не менее 3 мм), его следует оснастить открывающийся крышкой, а также трубой, для того чтобы присоединять шланг. Для более удобной работы бак конструируют не слишком большим и съемным

Из каких материалов может быть изготовлена буржуйка

Для того чтобы изготовить функциональный корпус для буржуйки, отлично подойдет труба диаметром от 300 мм и более, а толщина ее стенок должна превышать 5 мм. Если использовать трубу, то затраты времени и средств, которые понадобятся при изготовлении, значительно сократятся. Но если трубу найти нет возможности, то используют листовой металл, толщина которого должна быть не меньше 5 мм.
Чтобы оборудовать отличный дымоотвод, используйте трубу (диаметр от 120 мм), толщина ее стенки на первых 2-х метрах, ни в коем случае, не должна быть меньше 3 мм. Это необходимо для избегания прогорания, а выше 2-х метров можно поставить тубу, толщина стенки которой будет равна 0,7 мм и более, так как чем выше поднимается дым, тем температура меньше.

Для удобства можно сделать из листа (3 мм толщиной) специальный ящик, в котором будет собираться зола, вставляется он в поддувало. Это девается для того, чтобы постоянно не выгребать золу с помощью кочерги, а просто выдвинуть этот ящик и вытрясти его.

Какой инструмент понадобится

Чтобы изготовить качественную буржуйку потребуются некоторые инструменты. Печка для гаража конструируется с помощью сварочного аппарата, сила тока которого должна быть не менее 200А. Также вам понадобится специальная маска для сварки, снабженная светофильтром, спецодежда, специализированный молоток-шлакоотделитель, зубило, щетка из металла, плоскогубцы, молоток, зачистной круг, используемый для болгарки, рулетка, защитные очки и мел.

Чтобы установить буржуйку в своем гараже вам потребуются дополнительный перфоратор, снабженный сверлом (диаметр – 13 мм), кувалда небольшого размера и переноска.

Рекомендуем почитать про выбор Болгарки

Как раскроить и отрезать металл под буржуйку

Когда вы начнете раскраивать материал для печки, учтите толщину ее стенок и сделайте удлинение, либо укорачивание вашей заготовки. Кроме того следует учесть толщину самого круга при отрезании, так как его нужно резать с правильной стороны линии. Подготовив все необходимые детали, снимите с них фаски, это обезопасит прикосновения и увеличит «провар» металлических конструкций, которые вы планируете соединять. Разметку деталей перед отрезом необходимо тщательным образом проверить.

Сборка печки буржуйки

Перед установкой буржуйки на территории гаража, соберите ее отдельно. Для этого необходимо произвести следующие операции.

Подключите сварочный аппарат к сети. Возьмите электрод диаметром в 4 мм, так как толщина нашего металла составляет 5 мм. Самая распространенная сталь в этом случае – СТ-3, поэтому выберите электроды марок МР-3 или АНО-21. Установите на аппарате силу тока в 140-160А. Электродержатель на кабелях должен быть 2 типа, предназначенный для сварки силой тока 125-315А. Чтобы защитить глаза, наденьте маску (светофильтр С6). А тело защищается с помощью специальной одежды, руки по средствам крагов. Чтобы проверить качество сделанных швов, применяется металлическая щетка и молоток-шлакоотделитель.

Соедините при сборке дно с 3 боковыми стенками. Низ должен располагаться на высоте минимум в 50 мм, это уменьшит нагрев пола. Прихватку деталей производите под прямым углом, после этого проверьте перпендикулярность деталей и попробуйте приложить переднюю часть. При необходимости осуществите рихтовку.

Проваривайте детали и стыки с помощью таврового шва, установив детали под углом 45 градусов к полу, либо в горизонтальном положении. Далее потребуется приварить перегородку между топочной частью конструкции и поддувалом. Перед этим прорежьте дыры в перегородке, чтобы через них высыпался пепел. Их обычно делают на расстоянии в 50 м от стенок конструкции. А между ними нужно оставить пространство в 1,5 ширины этой прорези. От дна буржуйки до перегородки должно остаться пространства в 100 мм и более, это место используется для сбора пепла.

После того как вы собрали все основные части, прорежьте с помощью сварки дырки для отвода отходов горения, они должны располагаться в задней стенке печки.

Прислоните переднюю часть буржуйки и отметьте место, куда вы планируете присоединить перегородку между поддувалом и топкой. Далее произведите разметку топочных дырок и поддувала. Отверстия должны быть прямоугольными. Нижняя часть этого отверстия должна быть на той же высоте, что и перегородка. Боковые и верхние края должны находиться на расстоянии равном 30-50 мм от стенок вашей топки. Размер поддувального проема должен быть равен на 30-50 мм меньше, чем пространство поддувала, а нижний край обязан совпадать с дном печки. Вырежьте 2 отверстия с помощью болгарки. Полученные прямоугольники нужно будет сохранить, чтобы впоследствии использовать в качестве дверей.

Читайте также Как сделать ванну с подогревом прямо у себя в саду

На навесы приварите дверки топки, а также поддувала, максимально поднимите их к верхней части проема, так как они впоследствии просядут от высокой температуры и будут плохо закрываться, если не произвести эту операцию.
Оборудуйте дверцы засовами, которые будут легко закрываться и открываться. Далее поставьте переднюю часть конструкции на место и приварите ее со всех сторон.

После проведения сварки обстучите все швы для проверки качества, если выявите дефект, то нужно это быстро исправить.

Далее приварите верхнюю часть по всему периметру.

Как выбрать место установки буржуйки и дымоход

Думая над тем, где будет располагаться буржуйка, выберете безопасное и удобное для использования место. Для лучшего эффекта поставьте печку в дальний край вашего гаража. Но угол наклона трубы должен быть минимум 30 градусов.

После того как вы определитесь с местом установки, положите на пол металлический лист, это необходимо для избегания «подпалов». Листок должен быть шире буржуйки примерно на 200 мм, его длина должна быть больше примерно на 600 мм.

Лучшая буржуйка для отопления (видео)

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

Буржуйка для гаража: делаем своими руками

Автор admin На чтение 14 мин Просмотров 242 Опубликовано 09. 02.2022

Очень часто в подсобных помещениях, которые не связаны с центральными тепловыми сетями возникает вопрос их отопления. Такими помещениями могут выступать в первую очередь гаражи. Выходом из данной непростой ситуации становится обычная печка, которая в народе называется буржуйкой. Откуда происходит название, никто не знает.

Печь для гаража

Буржуйка представляет собой обычную металлическую ёмкость, как правило, округлой цилиндрической формы, к которой приварена трубы и есть двёрка для забрасывания топлива. Труба, как правило, выведена в форточку.

Буржуйки используются для отопления помещений малых площадей, таких как гараж или сарайчик, или иное маленькое помещение.

Разместить буржуйку в гараже просто. Поскольку она занимает относительно малое пространство, то её можно просто поставить на входе в углу, а трубу выпустить прямо из дверей. Для трубы можно проделать и отдельное отверстие.

Не редки случай, когда буржуйка была изготовлена специально для отопления только гаража. В этом случае её ставят в углу, или любом другом удобном месте и обкладывают кирпичом, а трубу выводят на улицу через крышу, при этом она также может быть обложена кирпичом.

Своё большое распространение буржуйка получила благодаря достаточно большому КПД и благодаря её эффективности при использовании в подобного рода помещениях.

Их большое распространение привело к созданию сразу нескольких видов таких печей, в том числе и более современной разновидности – булерьяна.

Содержание

1. Общие сведения про печи
2. Конструкция первая
3. Конструкция печи номер два
4. Конструкция печи номер три
5. Техника пожарной безопасности при обращении с буржуйкой
6. Меры по повышению эффективности

Общие сведения про печи

Чтобы лучше понять, о чём пойдёт речь, следует подробнее остановиться на вопросе, что это такое буржуйка, а уже потом рассматривать такие вопросы, как буржуйка для гаража своими руками, тем более что для саморучного изготовления требуются хоть какие-то минимальные знания.

Буржуйки – это маленькие печи, которые полностью, как правило, выполнены из металла. Могут иметь квадратную прямоугольную и цилиндрическую форму. Такие буржуйки имеют свою собственную классификацию.

По принципу своего устройства подразделяются на два основных типа:

• Простые;
• Каркасные;

Первый тип изготовлен только из листовой стали, то есть эта сталь и есть корпус печки. Второй тип имеет корпус, выполненный из арматуры, который, в свою очередь, обшивается сверху сталью.

Такой тип печи наиболее подходит для изготовления такого сооружения, как буржуйка для гаража своими руками, так как изготавливать каркасные печи самому проще, чем простые, несмотря на их название.

Делаем печь в гараж

 В качестве материала для печи можно использовать любую сталь – всё зависит от того, на какое время рассчитана печь. Если планируется, что печь будет обогревать ваш гараж не один год, то лучше использовать достаточно толстый лист стали, который внутри может быть обмазан глинобетоном.

Глинобетон представляет собой достаточно густую глину, которая очень тяжело разминается руками и которая содержит мелкие куски битого красного кирпича.

Если планируется использовать печь только в экстренных случаях пару раз в год, то можно использовать обычную кровельную жесть, которая имеет не очень большую толщину.

Для того, чтобы обезопасить буржуйку от быстрого прогорания, её с внутренней стороны подвергают футерованию. Футерование – это всего лишь кладка кирпича. Как правило, буржуйки изнутри обкладывают в четверть кирпича.

В качестве кирпича может использоваться и вышеупомянутый глинобетон. Разница между ними только в толщине. Если планируется выложить печь изнутри слоем до 7 сантиметров, то можно это делать глинобетоном, если слой должен быть свыше 7 сантиметров, то лучше всего применить кирпич.

Очень часто можно видеть в новостях, что происходят возгорания гаражей, которые отапливались буржуйками.

Действительно, буржуйка для гаража своими руками очень пожароопасна, но при грамотном её использовании она приносит только пользу и никакого вреда.

Конструкция первая

Пожалуй, самой простой конструкцией является печь, которая выполнена в виде металлического цилиндра. Такая печь представляет собой этот самый цилиндр, который имеет диаметральное сечение размеров в 30-45 см и высоту в 60-80 см, с приваренной и выведенной на улицу трубой.

Как правило, стенки печи достаточно толстые, так как сгорания топлива происходит непосредственно в самой печи, иногда толщина стали достигает 12 мм, но чаще всего применяется сталь толщиной в 8-10 миллиметров.

Такая печь является самой простой, поэтому главным её недостатком будет отсутствие возможности регулировать тягу.

Для того, чтобы изготовить такую буржуйку самостоятельно нужны следующие материалы:

• Металлический цилиндр указанных размеров;
• Металлическая труба диаметром 10-15 сантиметров;
• Двёрка и петли на неё;
• Пластина с диаметром равным диаметру трубы;

Труба должна быть не слишком большой, но и не слишком малой по своему диаметру. Если она будет сильно большой, то даже чтобы протопить гараж понадобиться очень много времени, а если она будет маленькой, то возможен выход дыма в помещение гаража, что может привести к отравлению угарным газом.

Самодельная печь

Если трубы малого диаметра не нашлось, то нужно вваривать в неё пластину, которая представляет собой усечённую окружность, то есть она должна перекрыть трубу примерно на 60-70 процентов площади круга.

После этого нужно разметить верхнюю плоскость печи. В ней необходимо вырезать отверстие, которое равно диаметру трубы. Дальше вваривается труба, которая выводится наружу. После этого аккуратно болгаркой вырезаем нужного размера отверстие сбоку печки, которое будет служить отверстием для топки.

Позже к этому отверстию привариваем петли и вешаем на них двёрцу. Так получилась простейшая буржуйка для гаража своими руками. У такой печи, сделанной своими силами, есть существенные недостатки, которые хорошо видны при сравнении её с другими видами подобных печей.

Например это то, что площадь соприкосновения любого круглого тела меньше, чем квадратного, значит квадратная печь будет прогревать воздух в большем количестве, а значит и весь гараж прогреется за меньшее время.

Вторым недостатком можно выделить то, что труба используется достаточно большого диаметра, а значит и стенки трубы достаточно толстые. Это означает, что труба будет на этапе прогревания забирать большое количество тепла.

Конструкция печи номер два

Второй вид, который может иметь буржуйка для гаража своими руками, называется печью с повышенным КПД. Она также не имеет регулировки времени накопления тепла, но зато имеет возможность контролировать длительность горения.

Это обеспечивается за счёт маленькой пристройке к печке. Сам принцип такой. Обычная печь достаточно быстро сжигает дрова, их приходится постоянно подбрасывать, что не очень удобно, а особенно, когда вы в гараже проводите некоторые работы.

Для того, чтобы этого избежать следует приваривать вышеупомянутую пристройку. Она представляет собой, по сути, металлический короб с тремя сторонами, который по высоте будет меньше, чем вся остальная печь.

При этом сама печь должна быть квадратная. Такой трёхстенный короб должен привариваться к основной печи чуть выше дна. Сама такая конструкция устанавливается на постамент из кирпича. Снизу на постаменте должен стоять такой же ящик в который вварены два других короба.

Таким образом, эти два короба имеют общее пространство, как сообщающиеся сосуды.

При первой топке на дне общего металлического ящика образуются угли. Позже это поможет сгорать дровам только с одной стороны.

https://www.youtube.com/watch?v=1LRypT_5ZWg

Дрова, которые в основном ящике будут располагаться вертикально, будут касаться только одним концом углей, а следовательно и сгорать будут постепенно. Это увеличивает время горения дров, а благодаря большой площади печи – теплоотдачу в пространство гаража.

Основной короб, то есть тот, в который загружаются дрова, можно выполнять и цилиндрической формы. При высоте такого цилиндра в 42 сантиметра время горения дров превышает 4 часа, то есть одна закладка дров будет гореть 4 часа, а не 30 минут, как в обычной печи.

Конструкция печи номер три

Данная конструкция существенно отличается от первых двух тем, что имеет регулируемую тягу. Такая буржуйка для гаража своими руками, как правило, делается квадратной.

Для изготовления потребуется несколько металлических пластин и сварочный аппарат, также некоторые другие детали, о которых речь пойдёт немного ниже.

Оптимальной по своим размерам, а также по времени отапливания гаража средне статистических размеров, будет считаться печь с основанием, которое имеет сечение квадрата со стороной в 40-50 сантиметров. Высота такого прямоугольника должна быть в районе 80 сантиметров.

Для изготовления печи сначала необходимо к основанию приварить пластины стенок, а потом верхнюю крышку. Прежде чем всё это сваривать нужно в той пластине, которая является боковой вырезать заранее отверстие для двёрки.

В верхней пластине необходимо вырезать отверстие под трубу. К слову говоря, отверстие может располагаться и в боковой стенке, но тогда труба должна иметь дополнительное колено, а точнее уголок в 90 градусов, чтобы трубы выходила из печи в горизонтальном направлении, но потом становилась в вертикальное положение.

Следует отметить, что для большей степени теплоотдачи и для более быстрого прогревания гаража следует выбирать пластины не слишком толстые, меньше 8 миллиметров, лучше, когда такой показатель не будет превышать 4 миллиметров.

Изготовление начинается с того, что берётся металлический уголок и к нему приваривается арматура, которая имеет порядка 16-20 миллиметров в диаметре.

Арматурные прутья должны располагаться на расстоянии в 15-20 миллиметров друг от друга. Потом на этот готовый каркас укладываются листы и свариваются между собой одним сплошным швом.

После этого привариваем трубу. Для того, чтобы иметь возможность регулировать тягу, необходимо в трубе сделать самодельный шибер.

Шибер является простым пятаком, который изготовлен из той же стали, что и стенки трубы. Диаметр такого пятака на пару миллиметров всегда меньше диаметра трубы.

В трубе необходимо сделать два отверстия, которые будут немного больше диаметра прутка. Потом часть прутка произвольной длины загибаем под угол в 90 градусов и вставляем в проделанные отверстия. Снизу кладём пятак и фиксируем его в нескольких местах.

Таким образом, при помощи этого пятака и происходит регулировка тяги.

Техника пожарной безопасности при обращении с буржуйкой

Печь своими руками без особых затрат

При использовании чисто металлической печки следует учесть, что металл нагревается достаточно быстро и до очень высоких температур, так как является очень теплоёмким веществом. Иногда можно видеть, как стенки буржуйки раскаляются докрасна. Посему можно выделить одно правило пожарной безопасности, которое будет устанавливать минимальное расстояние между буржуйкой и деревянными поверхностями. Печку нужно ставить не ближе 20 сантиметров к любым деревянным поверхностям.

Часто, при использовании буржуйки, как отопительного элемента гаража, нет возможности удалить её от дерева, бензина и других легковоспламеняющихся веществ на нужное расстояние.

Кстати, от горючих веществ, которых всегда много в гараже, буржуйку лучше удалять на минимальное безопасное расстояние в метр и больше. Деревянные стены в таком случае нужно оштукатурить или наверх просто набить металлические пластины. В качестве штукатурки можно использовать обычный цементный раствор.

Если в гараже пол выложен досками, что можно часто наблюдать в старых гаражах, то его тоже нужно оградить от открытого огня и от раскалённого металла, а особенно, если буржуйка не имеет ножек. В таком случае следует выполнить следующие действия:

• Поставить буржуйку на постамент. Он может выполняться из красного кирпича в два слоя, можно и больше. Минимальная высота постамента не должна быть меньше 10 сантиметров;
• Набить перед буржуйкой лист металла. Этот лист будет защищать деревянный пол от возгорания при попадании на него углей или искр из буржуйки. Размер листа должен быть по длине не меньше, чем полтора длины печи, а по ширине не меньше 50 сантиметров, то есть противоположный край стального листа должен отстоять от буржуйки на расстоянии в полметра. Толщина металлического листа не имеет значения;

Меры по повышению эффективности

Буржуйки устанавливают преимущественно там, где нужно обогревать помещения небольшие по своей площади, будь это загородный дом или гараж, в котором зимой необходимо минимально обогреть руки или создать нормальные условия для работы.

Печь из дисков

Буржуйки изготавливают в заводских условиях, но буржуйку для гаража можно сделать и своими руками. Она может быть изготовлена из стали или чугуна. Буржуйку для гаража своими руками лучше изготовить из стали, т.к. буржуйка из чугуна отличается своей дороговизной.

Печь – буржуйка состоит из камеры где происходит горение дров, в которую встроена колосниковая решетка, зольник и дымоход. Нагрев воздуха в помещении происходит благодаря излучаемой энергии от нагретого корпуса буржуйки. Дрова для розжига закладываются через отверстие в корпусе, закрывающееся дверцей на засов.

Быстрая растопка – главное достоинство буржуйки. По своим отопительным характеристикам такая печь не уступает хорошему огромному камину. Прогревается буржуйка для гаража своими руками за очень короткий промежуток времени и, уже через 8 – 10 минут начинает отапливать помещение, распределяя тепло вокруг себя равномерно.

Буржуйка обладает простотой подключения к дымоходу. В большинстве случаев он подключается вертикально и выходит через крышу.

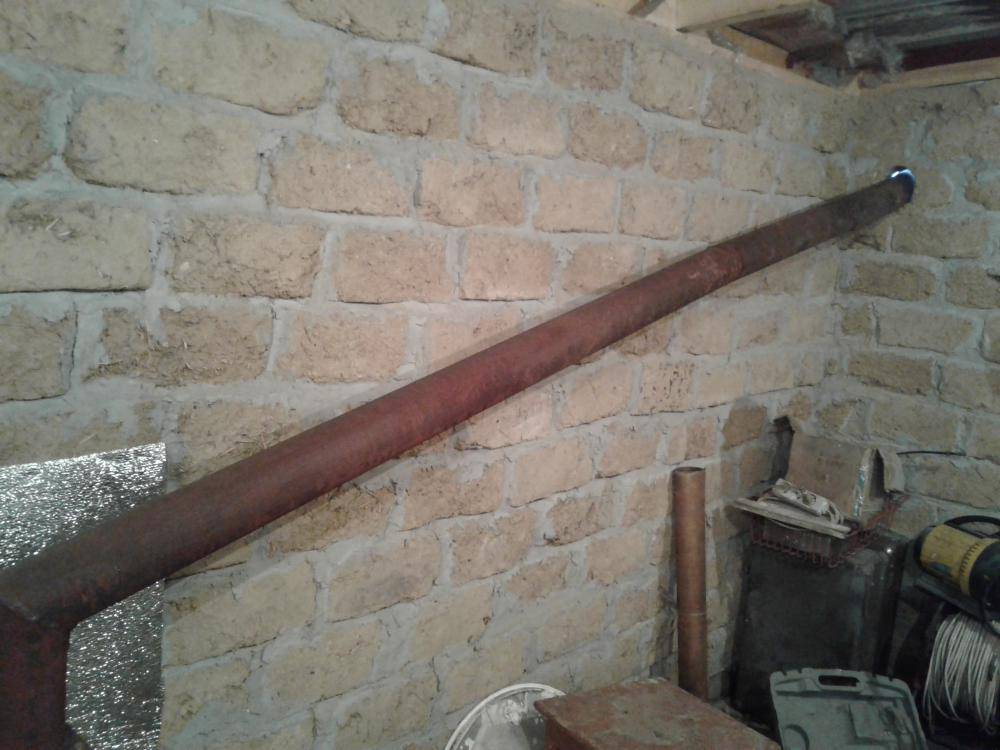

Еще дымоход может быть подключен горизонтально, в этом случае труба от буржуйки проходит через стену прямо за буржуйкой. Таким образом, при горизонтальной установке дымохода мы скрываем его за корпусом печи.

Для ее растопки требуется три, четыре килограмма дров, это несравнимо с растопкой камина, для которого потребуется в три или четыре раза больше дров.

При относительно небольших размерах (высота и ширина не более метра) буржуйка имеет относительно неплохую теплоотдачу.

 Не смотря на такое огромное количество достоинств, печь – буржуйка имеет огромное количество недостатков. Самый главный ее недостаток – это высокая пожарная опасность.

Раскаленная поверхность, при неосторожном использовании, грозит своему владельцу ожогами, а дымоход может стать причиной возгорания помещения, в котором установлена печь. Для того чтобы избежать таких не очень радостных последствий, дымоход нашей буржуйки для гаража, должен оснащаться хорошей теплоизоляцией.

При использовании такой печи получаемое тепло не аккумулируется, а также его большая часть уходит в трубу. Помещение обогревается, в основном, только в том месте, где установлена наша буржуйка, и только на время ее растапливания.

Варим печь своими руками

После окончания горения дров, как буржуйка, так и комната быстро остывают.

Для того чтобы буржуйка для гаража своими руками имела большую эффективность при использовании, мы преобразуем ее недостатки в достоинства, с помощью небольших изменений.

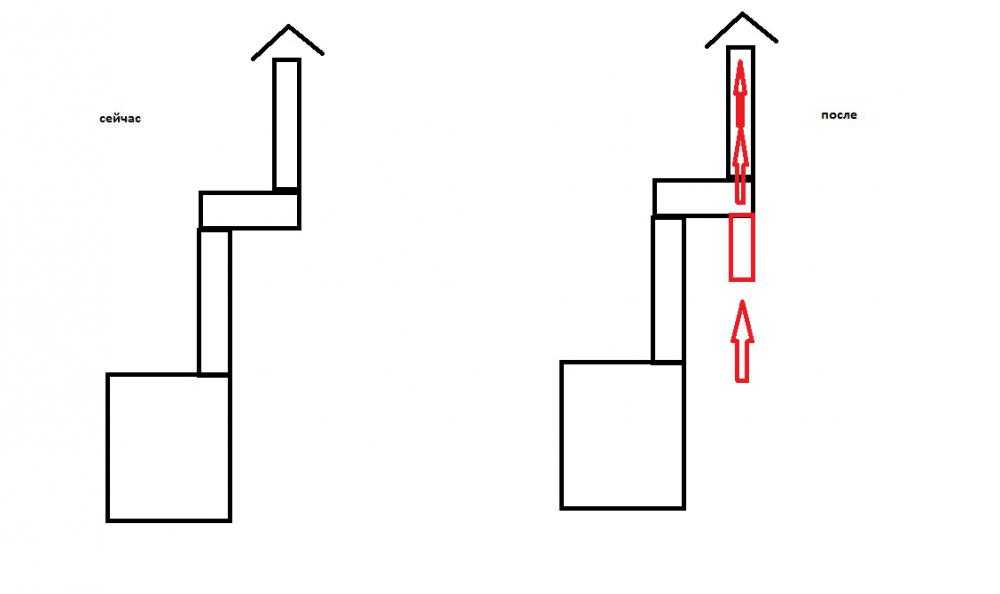

Теплоотдача играет главную роль, выясним, где происходит наибольшая потеря драгоценного тепла, теряемого за время эксплуатации. Каждый пользователь буржуйки часто замечает, что труба бывает, очень сильно раскаляется.

Это значит, что мы можем использовать трубу в качестве дополнительного источника тепла. Следует изменить геометрию дымохода, сделав его ступенчатым.

При такой геометрии дымохода меняется направление выходящих, разогретых, газов. Данным способом мы более продуктивно используем тепло для обогрева помещения.

Следующим шагом будет установка специального кожуха вокруг нашей печи. В кожухе установлены направляющие пластины, которые создают дополнительную циркуляцию воздуха по спирали.

Движение воздуха по спирали создает дополнительную конвекцию, это увеличивает производительность печи, учитывая то, что дров уже понадобится меньше.

В западных странах таки печи называют конвекторными. На стенки из стали наносят жаропрочную краску, как правило, серебристого или черного цвета.

В специализированной литературе рекомендуется обкладывать буржуйки кирпичом, используя их в роли металлической топки. Идея, на первый взгляд очень заманчивая, ведь при нагреве кирпичной обкладки мы уменьшим потери тепловой энергии и сумеем обогревать пространство помещения длительное время.

На самом деле, это очень плохая идея, так как влечет за собой прогорание металла корпуса печи. В итоге буржуйка быстро разрушится, т. к. основной задачей буржуйки является обогрев помещения за счет свободной отдачи тепла всей поверхностью корпуса.

Можно попробовать немного по иному замуровать нашу буржуйку, установив ее в нишу в стене, стены и свод которой выложены камнем. При этом надо учитывать, что расстояние между стенами и корпусом буржуйки должно составлять не менее пятнадцати сантиметров.

Такое маленькое расстояние требуется для того чтобы исключить прогар металла и повысить теплоотдачу, используя тепло от камней в дальнейшем.

Обкладывая нишу камнем, мы решаем еще и вопрос пожаробезопасности, ведь камень является отличным противопожарным материалом.

Не стоит забывать про пол, который следует изолировать керамической плиткой или металлическим листом, это не для того чтобы пол не прогорел, а также для дополнительной безопасности.

 Как дополнением к приведенным мерам по увеличению теплоотдачи можно добавить еще одну дополнительную меру – это установка вентилятора.

Установка вентилятора не является обязательным условием, но для быстрейшего обогрева стоит призадуматься над его покупкой. Вентилятор устанавливается в полутора метрах над буржуйкой и служит для переноса теплых потоков воздуха в обогреваемое помещение, одновременно смешивая его с холодным воздухом.

Приведенные меры позволяют увеличить теплоотдачу печи – буржуйки.



Буржуйка для гаража своими руками: инструкция и чертежи

Приветствую владельцев гаражей, задумавшихся, как оборудовать компактную твердотопливную печь с минимальными затратами и не прикладывая лишних усилий. Такие печи обычно изготавливаются из металла, имеют цилиндрическую или прямоугольную форму и могут служить как для обогрева гаража, так и для разогрева пищи или кипячения чайника.

Выбрать проект

Если у вас нет возможности использовать сварочный аппарат, проще всего использовать в качестве корпуса печи какую-нибудь емкость из стали — в нашем случае это будет старая молочная фляга — a банка из луженой стали.

Даже при изготовлении буржуйки самой простой конструкции необходимо предварительно подготовить схему конструкции, либо воспользоваться готовым чертежом действенной модели, например:

Инструменты и материалы

Изготовление небольшая металлическая печка не требует применения сложных и дорогих инструментов. Достаточно иметь:

• старую молочную фляжку объемом 38 — 40 литров;
• труба стальная или готовая дымовая труба диаметром около 100 мм;
• металлический стержень круглого сечения диаметром 0,6 мм;
• долото, молоток, прямые и круглые напильники;
• маркер и рулетка;
• лист кровельный стальной, войлочный лист;
• асбестовый шнур или огнеупорный герметик и лист асбеста.

Подготовительные работы

Молочную колбу необходимо тщательно вымыть, очистить от грязи и тщательно осмотреть. Он должен быть целым, без дыр и следов ржавчины. Крышка на горлышке фляги будет служить дверкой топки.

Наша печь сделана из банки, поставленной горизонтально. Лучше всего заранее позаботиться о каркасе, на который можно устойчиво установить буржуйку. В частности, его можно выложить из кирпича, предусмотрев на длинных сторонах выступы, предохраняющие металлический цилиндр от смещения.

Кирпичный цоколь одновременно послужит аккумулятором тепла, немного повысит КПД печи и позволит лучше прогреть помещение от одной закладки топлива. В гараже буржуйку устанавливают на небольшом расстоянии от стен и, по возможности, от горючих смесей.

Инструкция по изготовлению корпуса печи — буржуйки

Шаг 1: Вырезаем поддувал. Как и любая печь, «буржуйка» должна иметь поддувал, отверстие, которое находится ниже дверцы для закладки топлива. Воздуходувка обеспечивает приток кислорода, необходимого для горения, и позволяет легко удалять золу.

Маркером нарисуйте прямоугольник на скошенной части колбы. Затем зубилом и молотком вырежьте отверстие по контуру. Края поддувала следует обработать плоским напильником.

Совет: если не хочется «париться» с вырезом под поддувало, то можно просто просверлить несколько отверстий под поддувал в нижней части крышки.

Этап 2: Дымоход. Далее нам нужно сделать отверстие для трубы дымохода. Установите колбу на бок строго горизонтально, при этом поддувало должно находиться внизу и быть параллельно земле. В верхней части дна колбы отметьте маркером место для дымохода. Диаметр нарисованного круга должен быть немного меньше внешнего диаметра трубы.

Стамеской по контуру вырезаем круг, обрабатываем края получившегося отверстия круглым напильником. Важно не торопиться, и чтобы дымоход точно подходил к основанию, регулярно примеряйте трубу к отверстию. Горизонтальный участок дымохода должен входить в него максимально плотно, без зазоров.

Этап 3: Решетка. Для обустройства решетки нам понадобится металлический стержень — согнутый змейкой. Размеры змеи необходимо оценить на месте, они зависят от размера фляги. Готовую конструкцию нужно будет аккуратно согнуть, чтобы она прошла в топочное отверстие буржуйки и расправить ее на месте и правильно зафиксировать. Над крышкой также желательно закрепить лист металла, образующий циркуляцию дыма.

Дымоходный и предтопочный лист

Для защиты пола возле топки буржуйки уложите на него предтопочный лист. Для этого из листового кровельного металла вырезается заготовка и окрашивается с двух сторон масляной краской для защиты от коррозии. Подходящий лист войлока необходимо смочить раствором глины, что повысит его термостойкость, уложить на металлический лист и дать высохнуть. Готовую конструкцию укладывают перед буржуйкой металлической стороной вверх.

Для возможности регулирования интенсивности горения топлива можно сделать дверцу из куска жести на поддувал печки.

Дымоход можно использовать в готовом виде, состоящий из короткой горизонтальной части и длинной вертикальной трубы, либо изготовить самостоятельно. Если нет сварочного аппарата, придется надежно скрепить колени, срезанные под углом 45 градусов друг к другу, с помощью мягкой жести.

Рекомендую вертикальную часть дымохода сделать из двух труб с разъемным соединением. Нижняя часть со временем сгорит и ее придется заменить. Лучше, если верхнюю часть, проходящую через крышу гаража, сделать отдельной и стационарно закрепить, используя для теплоизоляции негорючий материал. Все стыки труб обрабатываются огнеупорным герметиком. Оптимальные размеры дымохода следующие:

Функциональность и КПД печи

При наличии сварочного аппарата по приведенной схеме можно сделать дровяную буржуйку из трубы или бака большого диаметра, установив их вертикально и прикрепив днище, либо сделать прямоугольный корпус печи из листового металла. Верхние горизонтальные поверхности в этом случае можно использовать как плиту. Чертеж такой печи будет следующим:

Металлическая буржуйка обогревает помещение, пока догорает топливо. При этом основная часть тепла буквально улетает в трубу. Чтобы воздух в гараже прогревался быстрее и равномернее, требуется увеличить теплоотдачу.

Для этого к корпусу печи можно приварить стальные полосы или металлические трубы с шагом в несколько сантиметров. «Оребрение» увеличит площадь контакта нагретого металла с воздухом.

Еще один вариант увеличения теплоотдачи – буржуйка с обдувом. Электровентилятор, расположенный за корпусом печки, будет быстрее гонять нагретый воздух, равномерно прогревая гараж.

Обратите внимание на вентиляцию гаража — она ​​должна исправно работать, чтобы не скапливался угарный газ.

Видео на тему «буржуйка для гаража своими руками»:

Гаражная печь своими руками: металлическая, длительного горения, кирпичная

К сожалению, отопление для гаражей не предусмотрено (хотя, возможно, к счастью, с учетом нынешних тарифов), так что придется топиться самому. Ну а любое отопление — это печь. При этом она должна быть небольшой, но эффективной – нужно быстро перевести помещение из «минуса» в хороший «плюс». Так что при выборе конструкции не забывайте, что гаражная печь должна быстро и легко разгораться. Также желательно, чтобы его можно было отапливать отходами – покупать хорошие дрова очень небюджетно, да и хранить их негде. Ну и еще одно требование — конструкция должна быть простой, чтобы вы могли легко сделать ее своими руками.

Содержание статьи

• 1 Какие печи можно сделать для гаража
• 2 Буржуйки — проверенные и простые конструкции
  • 2.1 Буржуйки из баллона, бочки или трубы
    • 2.1.1 Вертикальные
    • 2.1 .2 Горизонтальная
    • 2.1.3 Из двух бочек
• 3 Гаражная печь длительного горения
  • 3.1 Конструкция
  • 3.2 Принцип действия
  • 3.3 Изготовление процесс
  • 3.4 Усовершенствования
• 4 Заказ кирпичной печи для гаража
• 5 Чертежи и схемы

Какие печи можно сделать для гаража

Зимой очень неприятно находиться в холодном гараже. Поэтому необходим подогрев. Гаражные печи обычно представляют собой небольшие стальные печи печного типа. Их изготавливают из толстостенных бочек, кусков труб или из газовых баллонов. Такие гаражные печи проще по конструкции, требуют лишь незначительных доработок, ведь корпус, а иногда и дно уже есть. Печи тоже варят из листового металла, но это варианты для тех, кто близко дружит со сваркой. Кирпичные печи в гаражах не очень распространены — они все-таки более габаритные, меньше нагреваются, что для этого не совсем подходит случай.

Одна из печей для гаража

Самые обычные буржуйки, работающие на дровах, в них укладывается все, что горит. Такая всеядность и быстрый нагрев являются их главными достоинствами. Недостатков у них тоже немало, и один из них – прожорливость, поэтому в последнее время стали делать более экономичные печи длительного горения. Обычно используется принцип верхнего горения. Они хороши тем, что одна полная закладка (печка из пропанового баллона на 50 литров) может гореть до 8 часов. Все это время в гараже тепло.

Идите одни печки на отработку… Такого топлива в гаражах хватает, но с отработкой нужно быть осторожным — там тяжелые металлы и им нужна отличная тяга, чтобы они не попали внутрь.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого века. Потом эти печи конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они потеряли свою актуальность, но их используют в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Листовой металл

Буржуйки из баллона, бочки или трубы

Самый подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Бочки тоже подойдут, но нужно искать не очень большого объема и с толстой стенкой. В любом случае минимальная толщина стенки 2-3 мм, оптимальная 5 мм. Такая печь прослужит не один год.

По конструкции бывают вертикальными и горизонтальными. Горизонтальную удобнее топить дровами – подходят более длинные бревна. Ее проще сделать вытянутой вверх, но топка небольшого размера, дрова придется мелко пилить.

Буржуйка для гаража можно сделать из баллона или толстостенной трубы

Вертикальная

Сначала как сделать вертикальную гаражную печь из баллона или трубы. Разделите выбранный отрезок на две неравные части. Ниже меньший – для сбора золы, вверху – основной для закладки дров. Далее порядок работы такой:

• Вырезаем двери. Внизу он небольшой, вверху — солидного размера. Отрезанные куски используем как двери, чтобы не выбрасывать.
• Привариваем решетки в выбранном месте. Обычно это стальная арматура толщиной 12-16 мм, нарезанная на куски необходимой длины. Шаг установки арматуры около 2 см.

  Как сделать решетки

• Привариваем днище, если его нет.
• Вырезать в крышке отверстие для дымохода, приварить полосу металла высотой около 7-10 см. Наружный диаметр получившейся трубы лучше сделать для стандартных дымоходов. Тогда не будет проблем с устройством дымохода.
• Привариваем крышку с приваренной трубой на место.
• К вырезанным кускам дверей с помощью сварки прикрепляем замки, петли и ставим все это на место. Как правило, буржуйки текут, поэтому уплотнители можно не ставить. Но при желании по периметру дверей можно приварить полосу металла шириной 1,5-2 см. Его выступающая часть закроет небольшой зазор по периметру.

В общем, все. Осталось собрать дымоход и можно тестировать новую печь для гаража.

Горизонтальный

Если корпус горизонтальный, зольник обычно приваривают снизу. Его можно сварить нужных размеров из листовой стали или использовать кусок швеллера подходящего размера. Отверстия делаются в той части корпуса, которая будет направлена ​​вниз. Лучше вырезать что-то вроде решетки.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем трубу дымохода. Для этого можно сварить отрезанный кусок трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, вырезается металл внутри кольца.

Теперь можно сделать ноги. Лучше всего подходят куски уголка, к которым снизу прикрепляются небольшие кусочки металла, чтобы прочно стоять.

Следующим шагом будет установка дверей. Можно вырезать кусок металла на поддувал, приделать петли и запор. Здесь без проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Сложностей не возникнет даже если вы сделаете дверь из металла — приварить петли не проблема. Только вот для того, чтобы иметь возможность хоть немного регулировать горение, дверцу надо сделать немного больше — чтобы был закрыт периметр проема.



Как установить печную отливку на металлическую печь

Установить печную отливку проблематично. Вдруг кто-то захочет иметь не стальную дверь, а чугунную. Затем необходимо сварить из стального уголка раму, прикрепить к ней болтами отливку, и всю эту конструкцию приварить к кузову.

Из двух бочек

Каждый, кто пользовался буржуйкой, знает, что от ее корпуса исходит очень жесткое излучение. Часто стены нагреваются до красного свечения. Тогда невозможно быть рядом с ней. Проблема решается интересной конструкцией: два ствола разного диаметра, вставленные один в другой. Промежутки между стенками замазывают галькой, смешанной с песком с глиной (прокалить на огне, засыпать только при остывании). Внутренний ствол выполняет роль топки, а внешний только корпус.

Эта плита разогревается дольше. Он не сразу начнет отдавать тепло, но в гараже будет уютнее и после выгорания топлива пару часов будет обогревать помещение, отдавая накопленное в закладке тепло.

Гаражная печь длительного горения

Все из того же газового баллона можно сделать печь для гаража длительного горения. Есть разные конструкции, но самая проверенная и стабильно работающая называется Бубафоня — по нику автора, который ее придумал и разместил на одном из форумов. Было это лет 5-6 назад. С тех пор у многих появилось это чудо — простая и оригинальная конструкция, высокий КПД и то, что можно закладывать не только дрова, но и стружку и даже опилки. Можно даже доработать Бубафоню под водяное отопление в гараже, что уже не раз делалось (водяная рубашка по кузову).

Дровяная печь в гараже длительного горения (схема и фото)

У этой самодельной дровяной печи есть только один недостаток — для удаления золы придется переворачивать корпус вверх дном. Правда, уже есть усовершенствования, устраняющие этот недостаток. При наличии сварочного аппарата такую ​​печку в гараж можно сделать своими руками за несколько часов – она очень проста в изготовлении.

Дизайн

В этой печи используется принцип верхнего горения: дрова горят сверху, пламя распространяется вниз по мере выгорания верхних слоев. Этим и объясняется длительный период времени горения – пламя распространяется вниз гораздо медленнее. Тем не менее, отопление эффективно. Уже в первые минуты начинает выделяться достаточное количество тепла.

Примерно так выглядит груз с крышкой на трубе

Эта печь традиционно круглая и вертикальная. Корпус представляет собой обычный цилиндр с днищем без приваренной крышки. Основное внимание уделяется форме и конструкции подвижной части. Его часто называют «грузовым», но это лишь одна из его функций. Эта часть также подает воздух в зону горения. Он представляет собой металлический круг, к которому посередине приварена труба. С обратной стороны металлического круга — от центра к краям — привариваются уголки или кусочки небольшого швеллера. Это каналы, по которым воздух поступает на периферию зоны горения. Также имеется крышка с прорезанным по центру отверстием, через которое проходит загрузочная труба. Дымовая труба приварена почти в самом верху корпуса. Его горизонтальная часть не должна быть более 40 см, тогда труба поднимается вверх. Высота дымохода не менее 2-3 метров, но она должна определяться по осадке – чтобы в любую погоду дым не шел в гараж.

Принцип действия

Набив корпус дровами с вкраплениями стружки и опилок, закладку разжигают. На трубу надевают крышку и, когда пламя разгорается, надевают крышку сверху. Поскольку труба полая, через нее в зону горения подается воздух, поддерживающий горение.

Как работает Бубафони

Диаметр круга «веса» чуть меньше диаметра корпуса — через эту прорезь продукты горения попадают в верхнюю часть (на рисунке она обозначена как «вторичная камера сгорания»). Как известно, они сами легко воспламеняются и могут выделять много тепла. В этой зоне при хорошо прогретой печи эти газы воспламеняются. Воздух для горения поступает из щели в крышке в районе прохода трубы. Что-то может «подтянуть» и по кругу. Это не так важно. Важно, чтобы крышка не была герметичной и благодаря этому тяга в трубе была отличной.

Горящие в верхней части газы дают не меньше тепла, чем горящие дрова. Этим и объясняется эффективность обогрева при использовании данной конструкции. Сгоревшие газы выходят в дымоход. По мере горения груз опускается все ниже и ниже, пока не сгорит вся закладка. После того, как печь погаснет и остынет, можно закладывать новую партию дров и начинать процесс заново. Убирать золу нужно после нескольких топок — дрова прогорают полностью, от закладки остается только небольшая кучка золы и пара угольков от самых нижних дров.

Печь для гаража топится вот такими «дровами»

Вот вкратце весь принцип работы этого агрегата. Как видите, происходит не только верхнее горение, но и дожигание газов. Очень простая и очень хорошо работающая конструкция.

Процесс изготовления

Скорее всего, вы уже разобрались, как все сделать, но мы кратко опишем процесс. Для начала поговорим о материалах, которые нужны для этой печи. Наиболее часто используются баллоны с пропаном на 50 литров. Подойдет бочка с толстыми стенками и кусок трубы диаметром от 300 мм до 600 мм. Высота готового корпуса от 110 см до 200 см. Кроме того, вам понадобится:

Это все материалы, которые вам нужны. Теперь, собственно, что и как делать. Будем исходить из того, что делаем гаражную печь из газового баллона.

• Отрезать верхнюю часть вымытой водой бутылки. Это будет крышка, поэтому от стенок отрезаем 3-5 см. Обрабатываем места среза напильником.
• Снимите клапан в верхней части срезанной крышки. Это будет включать трубу. Скорректируйте отверстие под диаметр воздуховода. Герметичности добиваться нет смысла – в зазор должен поступать воздух, но его нужно обрабатывать напильником.
• Привариваем полосу металла по окружности крышки — ее нижний край должен выступать на 1,5-2 см. Это удержит крышку на корпусе.
• Привариваем ручки. Их можно сделать из толстого бруска. Деревянные накладки ставить бесполезно – они быстро обуглятся.
• Вырежьте из листа металла круг, диаметр которого на пару сантиметров меньше диаметра корпуса. Обрабатываем края напильником.

  Другой вариант

• Привариваем трубу воздуховода к кругу по центру сбоку, вырезаем отверстие. Снова завариваем шов – чтобы не было свищей.
• С обратной стороны круга привариваем уголки/швеллер. Они не доходят до краев круга на пару сантиметров.
• На корпус, отступив от края 5-8 см (чтобы крышка «села»), привариваем дымовую трубу. Шов провариваем тщательно с обеих сторон – он должен быть герметичным на 100%.
• Привариваем ручки к корпусу.

Вот и все. Изготовлена ​​гаражная печь своими руками.

Улучшения

Усовершенствования дизайна меняют удобство использования. Больше всего неудобств составляет необходимость переворачивать сложный корпус, чтобы вытряхнуть пепел. Чтобы избавиться от этого, внизу делают зольник и традиционные решетки. Решение понятное, но это нововведение может привести к тому, что дрова сгорят быстрее — воздух будет подсасываться через щели в дверце. Если в нижней части будет много кислорода, дрова будут гореть быстро, а не в режиме тления, как в оригинальной конструкции. Выход – сделать дверь герметичной, с бортиками и уплотнителем.

Эффективная и экономичная печь для гаража — чертеж с размерами

Заказ кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, гараж не нагреется. Если вы собираетесь топить ежедневно, этот вариант хорош. Если гараж будет периодически отапливаться, лучше сделать металлическую печь – разгонять замерзшую кирпичную печь долго и муторно, а топить она начнет часа через два.

Для тех, кто решит поставить кирпичную печь в гараже, выложим на заказ небольшую (относительно) печь с нагревательным щитком и варочной панелью (на всякий случай).

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (необожженного). Без учета боя требуется 290. Кладку кладут на глиняный раствор, толщина швов около 0,5-1,8 см.

Для этой печи нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше печи на 15-20 см.

Заказ кирпичной печи для гаража

Желательна футеровка печи (кладка шамотного кирпича на шамотный раствор). Кирпичи обтачивают под печную отливку. Размеры колосниковой подушки, плиты и дверей должны быть больше размеров отливки. Зазор необходим для компенсации теплового расширения, а также для укладки теплоизоляционного слоя вокруг дверей.
