Предохранительный клапан для накопительного водонагревателя: как поставить

Решили установить бойлер? Его прибора не обойдешься: нужно предусмотреть все детали и элементы, которые понадобятся в процессе установки. Из этой статьи вы узнаете: зачем нужен клапан для накопительного водонагревателя, какую функцию несет, как его поставить.

Необходимость установки предохранительного клапана

Эта деталь защищает бойлер от избыточного давления. При нагреве вода расширяется, выходить ей некуда, поскольку бак представляет собой замкнутое пространство. На помощь приходит предохранитель, который сбрасывает излишки.

Вода будет искать выход в слабых местах корпуса: прокладках, соединениях, патрубках.

Представьте, что бойлер установлен без какого-либо препятствия между ним и водопроводом. Когда показатели в баке превысят норму, вода будет поступать в систему. В результате горячий поток может политься из кранов либо из бачка унитаза.

Вторая важная функция клапана — препятствие для обратного тока воды в магистраль. Чем это опасно? При пониженном давлении (например, ночью), вода из бака будет уходить в слив. При этом ТЭН продолжит свою работу без жидкости и сгорит. В худшем случаем может случиться пожар.

В некоторых моделях предусмотрена термозащита. Она отключает ТЭН при превышении номинальной температуры. Но если она не сработает, поломки не избежать.

Каким образом работает клапан

Рассмотрим подробнее:

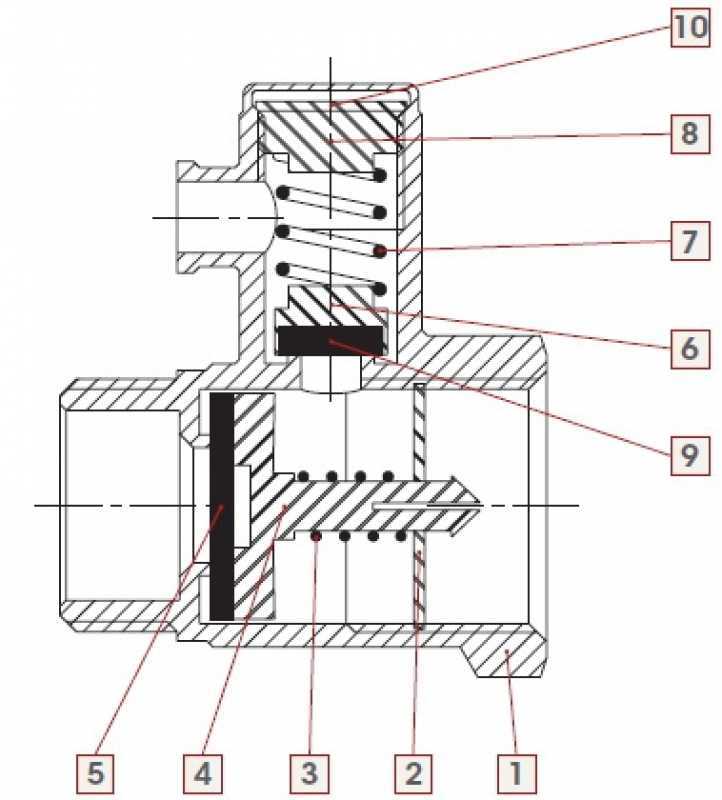

Деталь состоит из большого и малого цилиндра. В большом размещена заслонка в виде тарелки, он срабатывает под воздействием пружины. Малый размещается перпендикулярно, и его заслонка срабатывает в другую сторону. Также он оснащен сливным патрубком с рукояткой сброса.

Нужно слить воду из бака? Не проблема. Отключите прибор от сети и поверните ручку. Содержимое уйдет в канализацию.

Холодный поток поступает в систему, создавая напряжение на клапан. Последний открывается, запуская поток.
По мере наполнения емкости бойлера давление внутри возрастает, поэтому заслонка закрывается.
Во время нагрева показания в корпусе становятся еще выше. Как только оно превышает норму, срабатывает пружина большого цилиндра, излишки сливаются через дренажный патрубок.

Таков принцип работы. Некоторые «мастера» считают, что достаточно установить обратный клапан вместо предохранительного. Эта ошибка может привести к серьезной аварии.

Кипящая жидкость нагнетает давление в баке, которому нет выхода. Если случайно открыть в это время кран, часть воды стечет и давление резко снизится. Остатки воды вскипят мгновенно, пар заполнит бойлер, что приведет к взрыву. Читайте, что делать, если это случилось.

Рекомендуем придерживаться инструкции установки водонагревателя. Это поможет избежать печальных последствий.

Вот основные функции предохранительного клапана:

Блокирует слив воды в канализацию.
Регулирует давление в системе.
Служит защитой от гидроударов.
Позволяет быстро слить содержимое при необходимости.

Разберемся, как самостоятельно установить деталь.

Монтаж клапана своими руками

Для начала нужно выбрать правильную модель. Если до этого у вас был установлен водонагреватель и вы решили выполнить замену, тогда просто возьмите старую деталь в магазин и купите аналогичную. Ко многим моделям «Аристон», «Электролюкс», «Термекс» клапаны идут в комплекте. Но если такового не оказалось, прислушайтесь к нашим рекомендациям.

На фото ниже два элемента с рычагом принудительного слива. Чтобы привести его в действие, достаточно поднять рычаг. На модели слева флажок прикреплен винтом — это исключает возможность нечаянного слива. Также на корпусе видна стрелка, которая указывает направление потока. Цифры означают давление, на которое рассчитан элемент. На модели справа никаких обозначений нет, поэтому такой вариант лучше не выбирать.

Важно подбирать устройство в соответствии с давлением, на которое рассчитана техника.
Показатели указаны в техпаспорте. Покупая клапан без обозначений, вы берете «кота в мешке».

Ниже показаны элементы принудительного сброса. Обратите внимание на штуцер слева — продолговатый. На него проще надеть шланг с хомутом. Вариант справа: штуцер короткий, с расширением к концу. Шланг надеть получится, а вот хомут может не поместиться. Слева имеется крышка, которая позволяет прочистить отверстие от накипи и засора.
Справа — самая дешевая китайская модель без обозначений и крышки. От такой лучше отказаться.

Данные варианты подходят приборам на 50-60 литров. Для объема от 200 литров выбирайте изделия, как на фото ниже.

Они имеют манометр давления, кран и привлекательный дизайн.

Инструменты и материалы

Для установки вам понадобятся:

разводной ключ;
фум-лента;
пакля;
герметичная паста.

Этапы работы

Обязательно отключите нагреватель от сети. Если была залита вода — слейте.

Установка проводится на холодный трубопровод до запорного крана.

Покройте резьбу паклей или фум-лентой.
Подсоедините клапан к патрубку.
Крепко закрутите соединение, используя разводной ключ.

Важно! Если в системе происходят частые перепады давления, до клапана нужно установить понижающий редуктор.

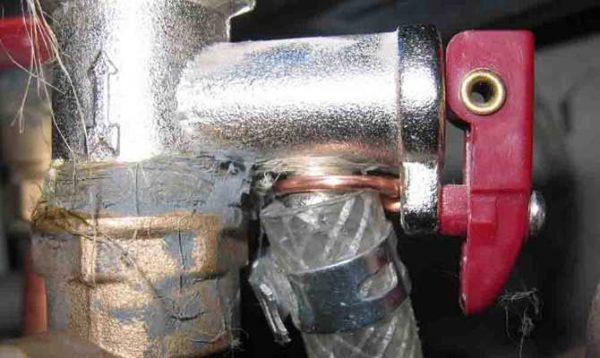

На носик детали подключается трубка, которая ведет в канализацию. Лучше, чтобы она была прозрачная: так вы сможете контролировать процесс.

Чтобы проверить работоспособность, достаточно проследить за работой техники. При нагреве вода должна капать в трубке. Если этого не происходит, тогда:

Случился засор.
Устройство заклинило, либо оно неисправно.

Чего нельзя делать во время монтажа:

Ставить запорные краны между корпусом нагревателя и предохранителем.
Ставить предохранитель на расстоянии 2 метров от техники.

Так можно самостоятельно выполнить работу по установке. Монтаж обязательно нужно проводить при покупке накопительного бойлера.

Предохранительный клапан компрессора: функции, устройство, виды

Предохранительным клапаном называется такой клапан, который автоматически срабатывает, когда давление со стороны протекающего газа столь велико, чтобы воздействовать на пружину клапана и, тем самым, снизить избыточное давление во избежании повреждения оборудования. Когда давление выровняется до установленного предварительно значения, клапан опять закроется. Предохранительный клапан является так называемым конечным предохранительным устройством, которое управляет избыточным давлением и не позволяет ему достигать опасных значений для установки.

Предохранительные клапаны в основном устанавливаются на оборудовании химических заводов, газовых котлах, предотвращает взрыв или повреждение сосудов высокого давления. Предохранительный клапан является неотъемлемым элементом промышленных систем сжатого воздуха.

Когда предохранительный клапан закрыт, на тарелку клапана воздействует сила от рабочего давления в пневмосистеме, стремящаяся открыть клапан и сила от пружины, препятствующая открытию. С возникновением в системе возмущений, вызывающих повышение давления выше установленного, уменьшается величина силы прижатия клапана к соплу. В тот момент, когда эта сила станет равной нулю, наступает равновесие активных сил от воздействия давления в системе и задатчика на чувствительный элемент клапана. Запорный орган начинает открываться, если давление в системе не перестанет возрастать, происходит сброс рабочей среды через клапан.

Классификация предохранительных клапанов

Далее рассмотрим 3 вида предохранительных клапанов:

Пружинный предохранительный клапан

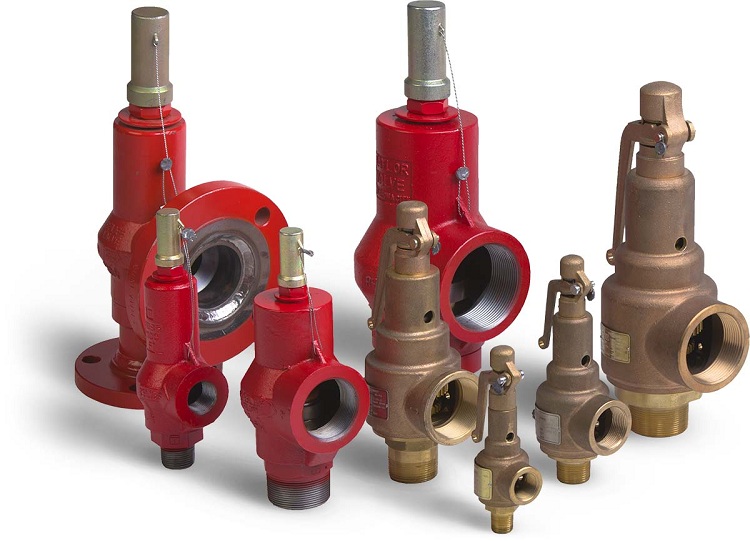

Обычно пружинные предохранительные клапаны являются наиболее распространенным типом предохранительных клапанов. Нагрузка пружины предназначена для нажатия на тарелку клапана в противодействие давлению в пневмосистеме. В зависимости от типа среды, находящейся под давлением, существуют различные модификации пружинных предохранительных клапанов.

Пилотный предохранительный клапан

Пилотные предохранительные клапаны состоят из пилотного и основного клапанов. Несмотря на то, что подпружиненные клапаны сброса давления используют силу пружины против входного давления, текущее давление управляется пилотным клапаном, который играет роль пружины в пружинном клапане. У главного клапана нет регулировочной функции. Пилотные клапаны имеют большие размеры по сравнению с пружинным типом клапанов и применяются в пневмомагистралях с высоким давлением.

Клапан сброса давления

В случае, если расчетное давление в сосуде высокого давления устанавливается на низком уровне, клапан сброса давления регулирует сброс давления только массой тарелки клапана. По такому принципу работает вакуумный предохранительный клапан. Такой клапан предохраняет как от избыточного, так и от вакуумного давлений, применяется при вентиляции резервуаров, уменьшает потери продукта. Отвод паров продукта вакуумным предохранительным клапаном осуществляется соединенным со стороной давления трубопроводным фланцем коллектором. При работе с взрывоопасными парами используется противодетонационный предохранитель.

Наша компания предлагает приобрести качественные и надежные предохранительные клапаны для Вашего компрессорного оборудования!

Что такое предохранительный клапан давления?

Что такое предохранительный клапан давления? (PSV)

Предохранительный клапан давления, также называемый откидным клапан, представляет собой тип устройства для сброса давления (PRD), который используется для выпуска газами или жидкостями и, таким образом, снизить давление в случае, если давление в сосуд достигает заданного значения. Назначение предохранительного клапана состоит в том, чтобы быть последней линией обороны в защите оборудования, окружающей среды и большинства главное персонал. В отличие от

регулятор давления , давление предохранительный клапан следует использовать в качестве последней меры для предотвращения несчастных случаев, а не чем постоянное поддержание давления. Из-за этого предохранительные клапаны давления строго регулируются и должны соответствовать требованиям Кодекса ASME.

Из-за важности PSV клапан должен иметь возможность работать в любое время в любых условиях. Работа предохранительного устройства по давлению клапан не может полагаться на источник питания, чтобы он работал в случае отключение электричества. Таким образом, все предохранительные клапаны давления в конечном счете полагаются на технологической жидкости для открытия и закрытия клапана. Особенности работы клапана различаются в зависимости от того, является ли PSV подпружиненным или пилотным.

Какие отличия в работе подпружиненный предохранительный клапан с пилотным управлением?

В подпружиненном PSV, называемом также прямым приводом, клапан закрывается под действием пружины, которая сжимается регулировочный винт. Это оказывает давление на шпиндель, который удерживает диск. прилегает к седлу форсунки. Пока сила пружины больше, чем сила, приложенная технологической жидкостью, клапан останется закрытым.

В случае избыточного давления сила технологической жидкости преодолеет усилие пружины, и диск больше не будет прилегать к сиденье. Когда заданное давление будет достигнуто, клапан будет протекать. Ссылка может быть услышана до того, как ее увидят. Поскольку давление продолжает расти выше уставки, клапан внезапно выскакивает (отсюда и название «отсекающий клапан») и снижает давление судно.

Пружинные регуляторы больше подходят для применения с заданными значениями высокого давления и агрессивной технологической жидкостью, чем пилотируемый ПСВ. Пружинные клапаны чувствительны к обратному давлению и лучше всего работают в приложениях, где противодавление отсутствует.

Предохранительный клапан с пилотным управлением имеет аналогичную конструкцию и те же компоненты, что и пружинный предохранительный клапан, с добавление прикрепленного пилота. В отличие от прямого действия, пилотный PSV полагается на то, что пилот подает сигнал главному клапану на открытие и закрытие. В норме условиях, давление поднимается на входе главного клапана и направляется в купол над главным клапаном. Это давление на входе прикладывает достаточную силу к куполу. чтобы седло главного клапана оставалось закрытым. Как только заданное давление будет достигнуто, пилот срабатывает, пилот открывается, чтобы сбросить избыточное давление.

Пилотные предохранительные клапаны рекомендуются для приложения с колеблющимся или высоким противодавлением из-за способность сбрасывать давление и предотвращать зацикливание. Пилотируемая тоже хорошо вариант для оборудования, требующего низкой скорости накопления, насколько это позволяет пилот для работы близко к заданному значению без каких-либо утечек.

Чем отличается предохранительный клапан давления (PSV) и клапан сброса давления (PRV)?

Термины Предохранительные клапаны давления (PSV) и Предохранительные клапаны Клапаны (PRV) часто взаимозаменяемо используются в промышленности в зависимости от по стандартам компании. Хотя PSV и PRV в конечном итоге служат одной и той же цели, есть некоторые различия в том, как они работают, производительность и уставка.

Клапан сброса давления, который обычно устанавливается на 10 % выше максимальное рабочее давление, открывается пропорционально увеличению давления. Предохранительный клапан давления, который обычно устанавливается на 3% выше максимального рабочее давление, полностью открывается как почти немедленная реакция на избыточное давление. Клапан сброса давления также обычно управляется оператор, в то время как предохранительный клапан давления открывается автоматически без по запросу оператора.

Предохранительные и предохранительные клапаны давления оба в некоторых случаях называются предохранительными клапанами. С технической точки зрения, Предохранительный клапан имеет характеристики как PSV, так и PRV и может использоваться в любом приложении.

В то время как PSV, PRV и предохранительные клапаны упоминаются по-разному и взаимозаменяемо в отрасли, важно понимать различия в технической терминологии, чтобы быть уверенным что приобретенные клапаны работают безопасным и эффективным образом для вашего применения.

Что вызывает избыточное давление в сосуде?

Событие избыточного давления определяется как любое состояние, которое может привести к тому, что давление в сосуде превысит максимальное рабочее давление. Там несколько факторов и сценариев, которые могут привести к избыточному давлению в сосуде включая, помимо прочего, засорение выпускных отверстий, отказ системы охлаждения, тепловое расширение, внешний огонь или тепло, химические реакции или клапан неисправность.

Вышеуказанные события могут привести к избыточному давлению, либо по отдельности или как одновременные явления. Поскольку существует так много переменных, которые могут сыграть роль в возникновении потенциально опасной ситуации, тщательно выбирая предохранительный клапан давления чрезвычайно важен.

Какие факторы следует учитывать при выборе давления Предохранительный клапан?

Поскольку предохранительный клапан давления играет жизненно важную роль в защиты оборудования и безопасности персонала необходимо обязательно подбирать лучший клапан для вашего применения. Есть несколько факторов, которые необходимо рассмотреть перед покупкой:

Давление настройки- Вам нужно будет определить установленное давление, которое является точкой давления, при которой ваша безопасность давления клапан должен открыться.
Температура- Температура влияет на объем технологической среды, а также определяет, какой материал требуется для компонентов клапана.
Противодавление- Величина противодавления давление определит, какой тип предохранительного клапана давления pf вам нужен.
Заявление- Ваше заявление и тип технологической среды, с которой вы работаете (пар, газ, жидкость), также решающим фактором является выбор клапана с правильными компонентами.
Размер соединения- Предохранительные клапаны поставляются в широкий выбор типоразмеров и типов соединений. Размер клапана должен быть таким же большим, как размер впускного и выпускного трубопроводов. Вам также необходимо будет определить свой тип соединения (т.е. мужчина или женщина).
Требуемая мощность- Определение максимальная пропускная способность имеет решающее значение для обеспечения безопасности клапана. Давление предохранительные клапаны имеют свои ограничения, поэтому убедитесь, что ваш PSV может удерживать максимальную мощность вашего приложения.

Какие предохранительные клапаны давления доступны на Croft Поставлять?

Croft Supply предлагает варианты предохранительных клапанов BMD и Taylor Valve . Нажмите здесь , чтобы посмотреть, какие варианты доступны.

Не видите то, что ищете? Свяжитесь с нами с вашими требованиями, и мы поможем вам получить то, что вам нужно!

Хотите просмотреть все запчасти, которые предлагает Croftsupply.com? Щелкните здесь .

Хотите приобрести бывшее в употреблении или излишки оборудования? Щелкните здесь для SurplusEnergyEquipment. com

Хотите арендовать или приобрести новое или повторно сертифицированное технологическое оборудование? Щелкните здесь для производственных систем Croft.
