Основная цель сооружения отмостки заключается в отведении воды от дома. Стандартной ширины в 1 метр недостаточно, чтобы полностью осуществить поставленную задачу. Вода все равно будет просачиваться к фундаменту, постепенно его разрушая. А при наличии в доме погреба или подвала лишняя влага приводит к возникновению грибка. Чтобы разрешить эту ситуацию, дополнительно обустраивают систему дренирования.

Содержание

  1. Устройство дренажной системы около строения
  2. Как правильно сделать конструкцию для отвода воды?
  3. В каких случаях необходимо делать?
  4. Как работает система дренирования возле фундамента?
  5. Полезное видео

Устройство дренажной системы около строения

Часто после обустройства отмостки хозяева домов считают, что на этом защита от осадков выполнена. Она может снизить влияние влаги и увеличить пешеходную зону. Но для обеспечения максимальной защиты нужно дополнительно обустроить дренажную систему вокруг строения. Если дренажа нет, то вода через почву все равно будет проникать к основанию здания.

Чтобы отмостка полностью справлялась со своей задачей, ее ширина должна составлять 3-4 метра, а это нерационально. Поэтому люди делают дренаж.

Дренажная система отмостки предполагает включение нескольких слоев. Также в ней должны присутствовать дождеприемники. Важно не только сделать необходимое число слоев и степень трамбовки, но еще и обеспечить необходимый уклон для полноценного отвода воды от отмостки.

Устройство водоотвода зависит от типа отмостки. Для твердой и мягкой используются разные технологии. Но в любом случае нужно будет выкопать траншею, где расположится водоотводящая система. Перед выполнением всех работ на дно насыпают слой песка.

Для обустройства максимально эффективного водоотведения нужно правильно выбрать тип системы дренирования. Сейчас выделяют 3 вида:

  1. Открытая. Это небольшие канавы, которые имеют глубину и ширину примерно 50 см. Их копают по периметру дома. Такой вариант считается неудобным. Кроме того траншеи портят внешний вид участка. Канавы накрывают решетками, которые необходимы для безопасности человека и для предотвращения попадания мусора.
  2. Закрытые. Эффективнее всех справляются с отведением воды, благодаря чему хорошо защищают фундамент дома. Если есть подвал или цокольный этаж, то следует изготавливать именно такой тип систем.
  3. Засыпные. Такой вариант похож на открытые системы, но их не закрывают решетками, а засыпают сверху щебнем, гравием или другими сыпучими материалами. Но при сооружении такого дренажа вокруг отмостки есть большая вероятность заиливания, из-за чего придется чистить канаву и менять насыпной слой.

Во время сооружения водостока важно учитывать все элементы, например, ливневку, основные части дренажа, дополнительную гидроизоляцию. Только так получится сделать качественную защиту фундамента от подмывания.

Закрытая дренажная система отличается от других типов сложностью установки, но это самый эффективный способ. Ей не потребуется регулярное обслуживание, при этом срок эксплуатации ее довольно длительный.

Закрытое дренирование можно применять в качестве пристенного варианта, что особенно актуально при наличии погреба. Создание такого водоотвода предполагает засыпку фильтрующего слоя и установку труб с перфорацией.

Как правильно сделать конструкцию для отвода воды?

Чтобы изготовить дренаж отмостки максимально эффективным, нужно соблюсти основные принципы:

  1. Сделать необходимую глубину. Система прокладывается ниже уровня промерзания грунта. Этот показатель в разных регионах различный. Для Средней полосы России это около 80 см. Правильная глубина очень важна, так как замерзшие трубы не справятся с водоотводом во время таяния снега.
  2. Правильный уклон. Это тоже важный показатель, так как недостаточный или чрезмерный уклон снижает эффективность работы дренажа. Вода должна проходить по трубам со скоростью примерно в 1 м/с.
  3. Место водоотвода. Необходимо предусмотреть место, куда будет отводиться вода. Это может быть искусственный овраг, река или озеро. Но трубы должны находится выше уровня водоема, чтобы предотвратить обратное движение воды.
  4. Дополнительные возможности. Даже наиболее эффективная система рано или поздно может выйти из строя, особенно когда выпадает много осадков. Именно для этого желательно предусмотреть дополнительную систему откачки. Обычно устанавливают насос, но эта мера не является обязательной.

В дренажную конструкцию входят такие элементы:

Собираетесь делать дренаж?

Заполните форму или позвоните по телефону +7 495 320-44-55 и получите бесплатную консультацию специалиста, который поможет вам подобрать лучший вариант дренажной системы

Ваше имя

Телефон *

Name

  1. Дренажные трубы. Обычно используются композитные или полимерные материалы. Их просто монтировать, к тому же они надежны и долговечны. Но если требуется более бюджетный вариант, то используют асбоцементные трубы.
  2. Дренажный колодец. Если рядом нет природного водосборника, придется обустроить искусственный. В емкость или овраг будет стекать вода.
  3. Насосы. Используются при чрезмерной нагрузке на систему.

Могут быть и дополнительные элементы. Все зависит от конкретного типа дренажа.

Перед созданием водоотвода желательно сделать проект. С ним легче продумать все нюансы монтажа и просчитать требуемое количество материалов. Не нужно будет ездить что-нибудь докупать или возвращать лишнее.

С помощью проекта можно сразу понять, где будут находиться трубы и их повороты, какие следует делать размеры канавок, где лучше разместить дренажный колодец и т. д. Это значительно упростит работу и поможет заранее увидеть, какой будет результат и внешний вид.

  1. Перед тем как начать основные работы по обустройству дренажной системы по периметру отмостки, нужно изготовить качественную гидроизоляцию фундамента дома. Для этого зачастую используют рубероид. Также есть достаточно большое количество других материалов для изоляции от влаги, например, битумные, геотекстильные или напыляемые варианты.
  2. Уже после этого переходят к укладке труб в желоба, которые тоже следует гидроизолировать.
  3. Потом все засыпают гравием.
  4. На следующем этапе переходят к сооружению отмостки. Прежде всего нужно выполнить разметку, которая должна учитывать местоположение всех составляющих. Важно, чтобы ширина отмостки была шире выступа крыши. Так вся вода будет отводиться к дренажу, не нанося вред зданию.
  5. Чтобы придерживаться необходимых размеров, рекомендуется по периметру вбить колья и натянуть между ними шпагат. Так будет намного проще ориентироваться.
  6. Заливка отмостки бетонным раствором выполняется после гидроизоляции фундамента мастикой или рубероидом. Сначала делают опалубку и армирование. Для армирования используют арматуру с сечением в 10 мм или специальную сетку. При этом необходимо соблюдать угол наклона, чтобы вода отводилась от сооружения.
  7. На последнем этапе переходят к организации водостока. Уклон и направление зависят от того, где находится резервуар для сбора отведенной воды.

    Для водостока можно использовать полимерные, асбоцементные или обычные канализационные трубы с сечением от 100 мм. В качестве основания под трубу насыпают гравий или песок.

В каких случаях необходимо делать?

Изготовление дренажа вокруг отмостки является довольно важным мероприятием. При помощи дренирования можно значительно увеличить срок эксплуатации строения и обеспечить сухость в погребе и подвале. Конечно, для изготовления качественной системы водоотведения для отмостки понадобятся определенные затраты, которые не всегда себя оправдывают.

К примеру, нет никакого смысла делать дренирование по периметру, если дом находится на возвышении и построен на сухих грунтах. Также нет необходимости дренировать дорожку возле дома, у которого крыша имеет систему водостоков, выводящую воду к специальным резервуарам.

Дренирование отмостки рекомендуется выполнять в следующих случаях:

  1. Участок, на котором построен дом, расположен в низине.
  2. Строение находится на пучинистых или глинистых почвах.
  3. Грунтовые воды протекают вблизи поверхности.
  4. Основание фундамента расположено ниже уровня промерзания грунта.
  5. Отмостка не монолитная, а изготовлена из тротуарной плитки, кирпича или камня.

В этих случаях дренирование выполняется в обязательном порядке. Наличие такой системы защитит дом от подмывания фундамента.

Как работает система дренирования возле фундамента?

Лишняя влага попадает в подземные трубы или траншеи (зависит от типа дренажной системы). После этого вода переносится в общую трубу. Ее уклон позволяет вывести воду за пределы участка или в специальный резервуар.

При использовании резервуара собранную воду можно в дальнейшем использовать для полива и хозяйственных нужд.

Обильные осадки, застаивание воды после таяния снегов и чрезмерное увлажнение почвы постепенно разрушают основание здания. Также это способствует образованию плесени в подвале или на цокольном этаже. Создав грамотную систему дренажа вокруг отмостки, владелец избавится от разрушительного воздействия воды на фундамент, что значительно продлит срок эксплуатации дома.

Полезное видео

Видео об устройстве дренажа отмостки с полезными советами:

Собираетесь делать дренаж?

Заполните форму или позвоните по телефону +7 495 320-44-55 и получите бесплатную консультацию специалиста, который поможет вам подобрать лучший вариант дренажной системы

Ваше имя

Телефон *

Website

зачем он нужен и как сделать / Дренаж и ливневка / Системы канализации / Публикации / Санитарно-технические работы

В практике отечественного строительства дренаж подвалов и фундаментов зданий до сих пор нечасто используется для защиты подземных конструкций от грунтовой влаги. Но о дренаже фундамента хотя бы широко известно, многие понимают его практическую пользу. А вот дренаж отмостки для большинства застройщиков — непонятная экзотика. Расскажем, как сделать дренаж для отмосткии в каких случаях рекомендовано его устройство.

Содержание

  • Зачем нужен дренаж вокруг дома
    • Типы дренажа зданий
    • Когда стоит делать дренаж отмостки
  • Устройство: заглубление и уклон
  • Дренаж вместо отмостки
  • Куда отводить воду

Зачем нужен дренаж вокруг дома

Вода, столь необходимая нам для жизни — враг подземных строительных конструкций и коммуникаций. И не только потому, что угрожает подмыть фундамент, сделать сырым подвал или даже затопить его. Почти вся территория России, Украины, Белоруссии и Казахстана лежит в климатических зонах, для которых характерны суровые зимы и большая глубина промерзания грунта.Почва и практически все типы грунтов, кроме некоторых скальных, накапливают и удерживают влагу в немалых количествах. После осенних дождей верхний слой грунта оказывается переувлажнённым, поднимается сезонный уровень грунтовых вод (УГВ). Лёд, в который вода превращается при минусовых температурах, расширяется по сравнению с первоначальным объёмом жидкости. Если вода проникла в поры бетона или кирпича, при каждом замерзании она понемногу разрывает бетон или кладку изнутри. Процесс этот идёт мало заметно, но с годами неумолимо разрушает строительные материалы, обладающие открытыми порами.

Другой разрушающий фактор — морозное «пучение» грунтов. Зимой расширяется и грунт, насыщенный влагой. Расширение (пучение) тем больше, чем выше влагосодержание грунтов. Песок, гравий имеют минимальное расширение, глины и суглинки — максимальное. Силы морозного пучения весьма велики и оказывают ощутимое воздействие на подземные конструкции. Если влажный пучинистый грунт промерзает ниже глубины заложения фундамента, конструкция подвергается мощному давлению снизу, расширяющийся грунт стремится выдавить её на поверхность. Треснувшие фундаментные ленты, перекошенные столбчатые основания домов, покосившиеся каменные заборы, не закрывающиеся ворота и калитки, «порванные» подземные коммуникации — свидетельство подобных воздействий. «Выпучивает» и дорожки, отмостку. Конечно, заглубление подземных строительных конструкций ниже глубины промерзания, их утепление и другие приёмы минимизируют воздействие сил морозного пучения. Но отвод излишней грунтовой влаги от фундамента безусловно положительно сказывается на долговечности здания.

Различные типы отведения воды от здания. Справа — поверхностная, с помощью наружных лотков. Слева — подземная, дренирование грунта

Типы дренажа зданий

Для отведения от дома поверхностных (дождевых и талых) вод служит отмостка и (или) система ливне отводов. Влагу, ушедшую в почву и грунт, отводят дренированием. Основные типы дренажа зданий:

  • Внутренний дренаж фундамента устраивается внутри периметра наружных стен по всей площади здания. Рекомендуется при строительстве относительно просторных подвалов при высоком уровне грунтовых вод под ними.
  • Наружный дренаж фундамента устраивается вдоль наружных стен зданий с подвалами и без оных.
  • Дренаж отмостки прокладывают по её наружному контуру. Задача — собрать дождевую воду, которая стекает с покрытия в почву и грунт, отвести её подальше от здания.
  • Подземная ливневая система не является элементом дренажа, но она служит тем же целям, отводит осадки от здания.

На практике для одного здания часто совмещают различные типы, сочетая их с общим дренажом земельного участка и подземным ливне отводом.

Схема комбинированного водоотведения от здания, включающего в себя подземную ливневую систему и дренаж отмостки

Когда стоит делать дренаж отмостки

Сухой грунт под зданием — это всегда хорошо. Поэтому дренаж отмосткииифундамента —в любом случае благо, он способствует продлению срока службы здания и элементов благоустройства. Однако его устройство стоит денег и не всегда затраты можно считать оправданными. Мы не видим большого смысла в дренировании отмостки, когда крыша оборудована системой ливне стоков, а вода от них отводится от здания по поверхностным лоткам либо расположенным под землёй трубам.

Для неглубоких фундаментов, например плитного, дренирование отмостки полностью заменяет дренаж фундамента. Перфорированные трубы (10) размещаются в слое ПГС (9), который одновременно служит подсыпкой для железобетонной плиты (1), отмостки (8) и самого дренажа. Наружное утепление (4) фундамента и отмостки не только снижает расходы на отопление, но и не даёт грунту зимой замёрзнуть, что исключает воздействие сил морозного пучения на конструкцию
  • Отмостка выполнена не сплошной монолитной, а вымощена тротуарной плиткой, колотым камнем либо иным штучным материалом.

Задача дренирования — не допустить проникновения в грунт вблизи дома стекающих с крыши ливневых вод. Отвод излишней влаги подальше от здания не только позволит сохранить сухим подвал (если он есть), продлить срок службы фундамента, но и предотвратить деформацию самой отмостки.

Устройство: заглубление и уклон

Расскажем подробнее, как правильно сделать дренаж для отмостки:

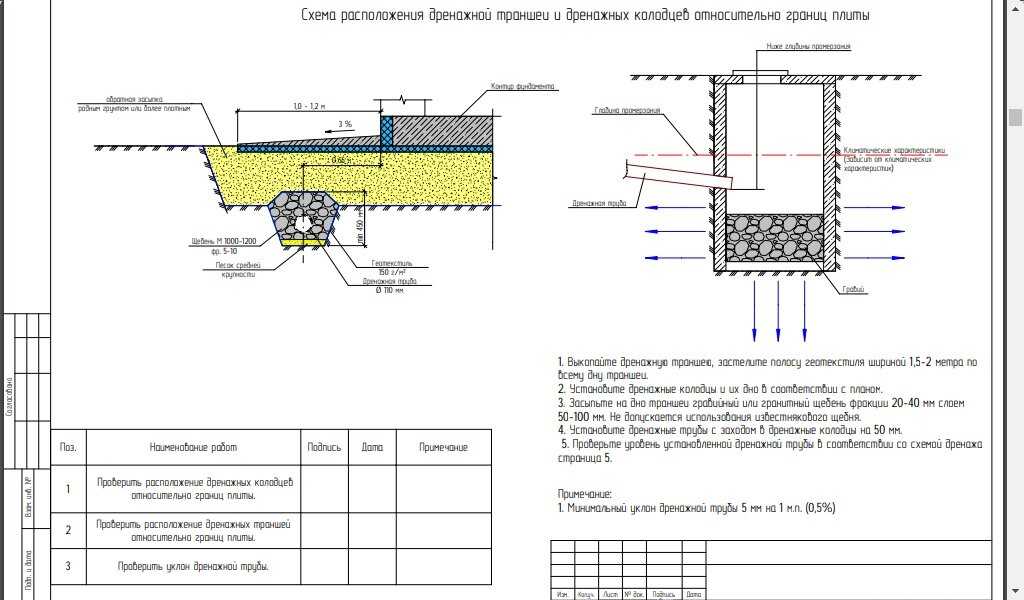

Схема дренирования практически такая же, как для фундамента: трубы прокладываются по всему внешнему периметру. Возможен кольцевой вариант, когда вокруг прокладывают гибкую дренажную трубу с одним дренажным колодцем в нижней точке системы.

На иллюстрации — дренаж кольцевого типа, когда вокруг здания «кольцом» прокладывается гибкая дренажная труба, оба конца которой вводят в расположенный в нижней точке колодец. Уже оттуда вода идёт на сброс

Но лучше справится с задачей дренаж пристенного типа.На каждом из поворотов (внешних и внутренних углов) устанавливаются промежуточные колодцы, что увеличивает стоимость системы. Зато прямые перфорированные трубы можно проложить в непосредственной близости от края, за счёт чего они собирают всю воду, стекающую в грунт.

Оптимальный уклон, под которым укладывают трубы в сторону стока — 2 см на 1 п.м. для песчаного грунта и 3 см для глинистого. Глубина, на которой размещается труба, зависит от конструкции отмостки. Как правило, она составляет 20-50 см от поверхности грунта.Перфорированные трубы следует заглубить на уровень или чуть ниже песчано-гравийной подушки, которая служит основой для покрытия. Отметим, что из-за небольшого заглубления дренирование отмостки не собирает грунтовые воды и не заменяет дренаж фундамента и участка от высокого уровня грунтовых вод.

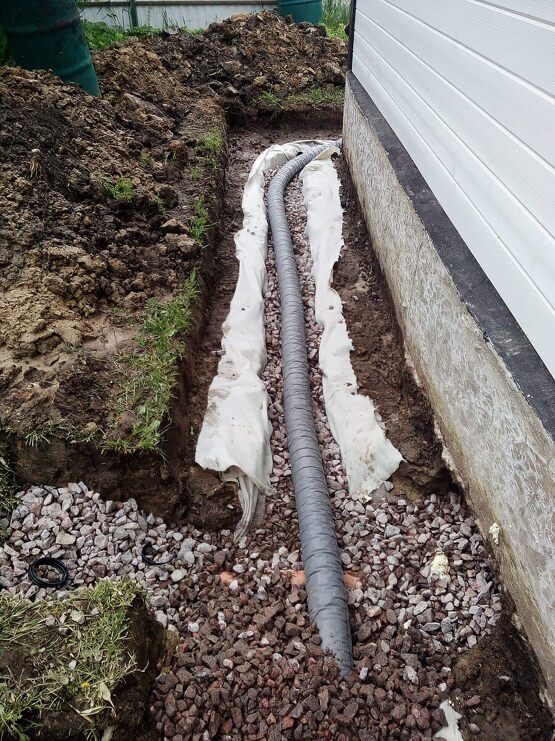

Траншея, в которую укладывается перфорированная труба, по профилю должна быть на 10-15 см шире и глубже трубы. Дно её засыпается материалом, хорошо впитывающим воду:щебнем,гравием или керамзитом. После укладки труб и монтажа колодцев траншею заполняют щебнем на всю высоту, сверху просыпают песком, утрамбовывают, укладывают дёрн. Чтобы засыпка со временем не «заплывала» частицами почвы и грунта, её следует со всех сторон ограничить геотканью, предварительно расстелив нетканое полотно в траншее.

Вариант с гравийным покрытием и высоко расположенными перфорированными трубами, собирающими осадки

Ещё более эффектным выглядит решение, когда газон подходит непосредственно к стенам дома. В этом случае без дренирования не обойтись, он полностью заменяет отмостку в плане водоотведения.

На разрезе хорошо видна конструкция самого здания в целом и дренажа, заменяющего отмостку в частности

Конструкция и заглубление дренажа, заменяющего отмостку, могут быть различные. Трубы могут лежать как над, так и под слоем геотекстиля. Конкретное техническое решение принимают в зависимости от типа фундамента здания, вида грунтов и климатических условий.

Куда отводить воду

Вопрос, куда отвести воду из дренажной системы, нередко бывает непросто решить. Центральные ливневые системы, к которым можно было бы подключиться — большая редкость, эти коммуникации существуют только в современных благоустроенных городах и посёлках. Повезёт, если рядом вдоль дороги имеется ров, траншея. Или технический водоём, куда можно отвести лишнюю воду за пределы участка. Если не получается удалить воду из нижнего дренажного колодца самотёком, это можно сделать с помощью насоса. Если отвести воду за пределы участка не представляется возможным, придётся утилизировать воду на самом участке. Это можно сделать, построив подальше от дома поглотительные устройства: колодец или фильтратор. Однако, если уровень грунтовых вод высок, это бесполезно, вода, отведенная от дома, вернётся обратно. В случае, когда отводить воду некуда, участок лежит в низинке, а УГВ высок, смысла делать дренаж вообще нет.

Принимать решение, делать ли дренаж отмостки, каким должна быть его конструкция, необходимо с учётом конкретных условий строительства. Неспециалисту может быть непросто оценить ситуацию, и мы рекомендуем, как минимум, проконсультироваться со специалистами перед началом работ.

Напоследок полезный ролик о том, как сделать дренаж отмостки:

Закон о канализации: как остановить сток воды с соседского двора

Краткий обзор отвода стока воды

  • Построить берму
  • Установка французского дренажа
  • Создать водосборник

Поиск стока воды с соседского двора может стать неприятной и неловкой дилеммой для любого домовладельца. Мало того, что избыток воды может нанести ущерб вашему двору, но также может привести к другим проблемам, связанным с водой, если вода скапливается в вашем доме или рядом с ним. Скопление воды рядом с вашим домом может привести к затоплению, росту плесени и грибка, гниению древесины и даже растрескиванию фундамента. Это некрасиво.

Это также может вас заинтересовать: Почему затапливает мой дом, а соседа нет?

Вам может быть интересно, что вы можете сделать, если сток воды соседа стекает на вашу собственность. Например, чья юридическая ответственность заключается в устранении проблемы? Ответ? Это зависит.

Общее правило врага против. Правило гражданского права

К сожалению, в подавляющем большинстве случаев вы несете единоличную ответственность за любую воду, стекающую на вашу собственность, независимо от того, откуда она берется. В юридических терминах США это известно как правило общего врага. Поверхностные воды рассматриваются как общий враг всех землевладельцев. Если вода скапливается на вашем участке — даже если она течет со двора вашего соседа — ответственность ложится на вас.

Тем не менее, есть исключения, когда вступает в действие норма гражданского права.

Согласно нормам гражданского права, если ваш сосед изменит естественный сток воды на своей земле таким образом, что причинит вред другому домовладельцу, то он может быть привлечен к ответственности за любой вытекающий из этого ущерб. Другими словами, если люди по соседству установили какой-либо новый ландшафт или сооружения, которые изменяют способ течения воды на их территории, то они могут нести ответственность за любой ущерб, нанесенный вашей собственности.

Вне зависимости от того, виновен ваш сосед или нет, суть в том, что вы должны найти способ отвести воду от вашей собственности. Нужны простые решения, чтобы справиться со стоком воды у вашего соседа? Вот некоторые из лучших методов.

1. Постройте берму

Один из наиболее эффективных способов предотвратить попадание воды в ваш дом — построить приподнятый барьер из почвы, называемый бермой. Бермы не только эффективны и, как правило, просты в установке, но и повышают эстетическую ценность вашей собственности. Бермы могут быть покрыты растениями, травой и камнем и могут — если все сделано правильно — даже повысить стоимость недвижимости.

При строительстве бермы следует помнить о нескольких общих правилах. Во-первых, тщательно спланируйте свой проект и подумайте о наилучшем месте для бермы. Их следует строить в местах, где вы заметили наибольшее количество стоячей воды после сильного дождя. Однако имейте в виду, что неудачно расположенная насыпь может привести к отводу воды в нежелательную область.

Строительство бермы: начните с малого

Поскольку размещение бермы может быть сложным, рекомендуется сначала построить небольшую берму и добавлять к ней по мере необходимости. Чтобы предотвратить чрезмерную эрозию, убедитесь, что вы тщательно упаковываете грязь, так как проливные дожди могут легко смыть рыхлую грязь. Используйте верхний слой почвы в качестве верхнего слоя, глинистую почву в качестве второго слоя и насыпьте землю в качестве основы.

Во избежание ненужной эрозии убедитесь, что берма примерно в 4–5 раз шире своей длины и имеет плавный уклон. Наконец, попробуйте построить берму в форме полумесяца, а не прямой линии. Бермы в форме полумесяца обычно более эффективно отводят воду, а также более приятны для глаз.

2. Установите французскую дренажную систему

Еще один эффективный способ отвести воду от дома – установить французский дренаж на своем участке. Французские дренажи представляют собой длинные траншеи на уровне поверхности, которые отводят воду вниз по склону и в сторону от нежелательных мест. И хотя они могут показаться довольно сложными дренажными системами, на самом деле они довольно просты. Французские дрены по сути представляют собой длинные канавы с уложенной в них перфорированной трубой. Когда идет дождь, лишняя вода стекает в трубу через отверстия и стекает вниз по склону. С глаз долой, из сердца вон, да?

Планируйте соответственно

Установка французского водостока может быть относительно простой, но в зависимости от размера и масштаба вашей дренажной проблемы, это также может занять довольно много времени. Когда вы начнете планировать свой проект, найдите любой спуск рядом с местом скопления воды. Если вы не можете его найти, вам нужно будет создать его, копая траншею глубже по мере продвижения. Лучше всего иметь перепад примерно на 1 фут на каждые сто футов длины, но это не обязательно должно быть идеально. Вам просто нужно убедиться, что на вашем маршруте нет мест, где вода может собираться и скапливаться.

Уложите трубу

После того, как выкопаете траншею, покройте внутреннюю часть ландшафтной тканью, а затем заполните ее щебнем или гравием. Гравий в первую очередь будет подстилкой для перфорированной трубы, но он также поможет предотвратить засорение стока грязью и другим мусором. Оттуда просто проложите трубу, засыпьте ее дополнительным гравием и засыпьте слив землей. Имейте в виду, что, хотя французские дренажи являются отличным решением для отвода воды, срок их службы составляет всего около 5 лет, прежде чем их эффективность снизится, и их необходимо будет заменить.

Другие статьи по теме:

  • Страхование от наводнений: что покрывает и сколько стоит?
  • Я живу в зоне затопления… Должен ли я закончить свой подвал?
  • Мой подвал затопило… Что теперь? 7 шагов, которые нужно предпринять сразу же после инцидента
  • Защитите свой дом от наводнения с помощью контрольного перечня технического обслуживания водоотливного насоса
  • Сколько стоит ремонт после наводнения?

3. Создание водосборного бассейна

Водосборный бассейн представляет собой заглубленный резервуар с решеткой наверху и выпускным отверстием, к которому присоединенная дренажная труба отводит поверхностные воды от вашего дома. Обратите внимание, что водосборные бассейны специально разработаны для отвода больших затопляемых территорий, тогда как французские водостоки лучше всего подходят для более сырой почвы. Если вода, поступающая с территории вашего соседа, сбрасывается в больших объемах в определенном месте, то вам лучше всего подойдет водосборник.

Определение наилучшего местоположения

В большинстве случаев водосборного резервуара размером 2 фута на 2 фута (60 сантиметров на 60 сантиметров) с 6-дюймовым (15-сантиметровым) сливом более чем достаточно. Найдите место на вашем участке, где скапливается вода. Затем, подобно французской дренажной системе, проложите курс, который будет прямым и прямым и уйдет от вашего дома. Вам также понадобится курс для спуска. Итак, если в вашем дворе нет естественного уклона, вам нужно будет создать его по мере копания. После того, как вы выкопаете землю, положите слой гравия как в яму, так и в траншею.

После того как яма и траншея будут завершены, подсоедините бассейн к выпускной трубе и убедитесь, что все соединения надежны и герметичны. Затем опустите чашу и выпускную трубу в землю, убедившись, что высота чаши находится на одном уровне с землей вокруг нее.

Несмотря на то, что для их правильной установки может потребоваться время и тяжелая работа, водосборные бассейны предлагают отличное решение проблем с отводом воды.

Не позволяйте ситуации истощить вас

Глухой вход | Биосистемы и сельскохозяйственная инженерия

Чтобы получить версию этого бюллетеня в формате pdf, щелкните здесь.



1. Обзор глухого водоприемника

Глухой водоприемник используется в полевых условиях, заменяя поверхностный водоприемник (рис. 1) или отводя воду из пониженных участков поля. Площадь водосбора, которая приносит воду с поверхности во впадину, может достигать около 20 акров. Площадь поверхности глухого водозаборника может достигать 50 футов на 50 футов.

Глухой водозаборник улучшает качество воды, уменьшая потери фосфора и наносов. Глухой вход требует периодического обслуживания для долговечности. При правильной установке и техническом обслуживании глухие воздухозаборники могут уменьшить потери фосфора в отложениях и почве. Еще одним преимуществом глухого входа является то, что он поддерживает движение сельскохозяйственной техники, поэтому не мешает полевым работам.



Рис. 1- Слева: Поверхностный воздухозаборник перед заменой на глухой. Справа: готовый глухой воздухозаборник (фото предоставлено Джастином Л. Макбрайдом).



  2. Преимущества глухих водозаборников для качества воды

Поверхностный водозаборник (также известный как открытый водозаборник) может перемещать наносы и фосфор, связанный с почвой, с водой с поверхности в дренажную систему и, в конечном итоге, в поверхностные водоемы
(Флорес и др., 2021 г.) (рис. 1). Глухой впускной патрубок уменьшает движение отложений и потери твердых частиц фосфора в дренажную систему, заставляя воду проходить через фильтрующий материал (обычно крупнозернистый песок).

Глухой водозаборный патрубок уменьшил нагрузку наносов на 79 % и общее содержание фосфора на 79 % по сравнению с поверхностным водоприемником в Индиане (Smith & Livingston, 2013). Когда глухие входы уменьшают потери наносов, они уменьшают потери фосфора, связанного с почвой, тем самым уменьшая потери общего фосфора.



3. Где использовать направленный подземный дренаж или глухой водоприемник

Чтобы решить, нужен ли вам целенаправленный подземный дренаж (рис. 2) или глухой водоприемник для мокрого участка поля, определите источник избыточной воды. Если источником избыточной воды является естественное мелководье, вам необходим целенаправленный подземный дренаж. Если источником избыточной воды в основном является поверхностный сток, то для удаления избыточной воды с поверхности почвы подходит глухой водозаборник.

В некоторых случаях к существующей подземной дренажной системе в плохо дренируемом грунте можно добавить глухие водоприемники для более быстрого отвода воды с поверхности почвы. Когда источником избыточной воды является поверхностный сток, можно использовать и поверхностный дренаж. При поверхностном дренаже избыточная вода на поверхности почвы перемещается по естественному или искусственному уклону почвы в сторону неглубоких канав, заросших травой водоемов или глухих водоемов (Ghane, 2022).



Рисунок 2. Схема целевого дренажа (Ghane, 2022).



  4. Установка глухих впускных отверстий

Глухое впускное отверстие должно быть спроектировано таким образом, чтобы надлежащим образом удалять избыток воды, чтобы предотвратить повреждение урожая. Ниже приведены общие шаги по установке глухого воздухозаборника:

  1. Выкопать траншею.
  2. Заполните нижние два дюйма траншеи крупным материалом (гравий, известняк, мелкий гравий). Цель крупнозернистого материала — обеспечить структурную поддержку коллекторных труб, чтобы они не были повреждены движением сельскохозяйственной техники.
  3. Поместите перфорированные коллекторные трубы поверх крупнозернистого материала толщиной 2 дюйма. Соедините выход коллекторных труб с боковым сливом или основной трубой дренажной системы. Другой вариант – отводить воду сплошной трубой в дренажную канаву без подключения к существующей дренажной системе. См. Рисунок 3 для примера шаблона трубы.
  4. Добавляйте грубый материал до тех пор, пока перфорированные трубы не будут полностью покрыты.
  5. В грунтах с хорошей устойчивостью (например, глина, илистая глина, песчаная глина) поместите нетканый геотекстильный материал поверх крупнозернистого материала и засыпьте его песком толщиной не менее 12 дюймов, чтобы достичь поверхности земли. Почвы с высоким содержанием глины и органического вещества обладают хорошей устойчивостью (частицы почвы слипаются). Размещение геотекстильной ткани поверх крупнозернистого материала предотвращает попадание песка в крупнозернистый материал (рис. 4). Затем вы можете заменить только слой песка, когда он засорится, вместо замены всей конструкции.
  6. В грунтах с плохой устойчивостью (например, супесь, супесь) оберните нетканым геотекстильным полотном вокруг крупнозернистого материала (т. вход (рис. 3). Затем покройте геотекстиль слоем песка толщиной не менее 12 дюймов, чтобы достичь поверхности земли.

Для получения подробной информации о конструкции и установке обратитесь к местному инженеру NRCS (USDA-NRCS, 2019).

Рисунок 3- Схема глухого водоприемника, где нетканый геотекстильный материал обернут вокруг грубого материала.







Рисунок 4- Слева: Крупный гравий насыпается на перфорированную коллекторную трубу. Справа: песок насыпается на нетканое геотекстильное полотно (фото предоставлено Джастином Л. Макбрайдом).

 5. Техническое обслуживание глухих впускных отверстий

При образовании осадка и остатков на слое песчаного фильтра удалите их, чтобы обеспечить надлежащее поступление воды с поверхности в глухое впускное отверстие. Со временем песчаный слой забивается осадком. Для долговечности глухого входного отверстия замените слой песка на геотекстильную ткань после того, как слой песка засорится (Расширение Университета штата Огайо, 2020 г.).



  6. Ожидаемый срок службы глухих люков

Ожидаемый срок службы глухих люков зависит от количества наносов, образующихся в результате сельскохозяйственной деятельности, но может иметь срок полезной службы до 10 лет. Вспашка и нарушение почвы вблизи этой практики сокращают срок ее службы из-за эрозии почвы, тем самым забивая фильтрующий слой песка. Уменьшенная обработка почвы, покровные культуры, навоз или компост, а также различные севообороты улучшают здоровье почвы, тем самым уменьшая ее эрозию. Следовательно, увеличьте срок службы глухих водозаборников, улучшив состояние почвы.



 7. Альтернативные конструкции глухих воздухозаборников

7.1. Стальной шлак в качестве крупнозернистого материала

Если стальной шлак используется вместо известняка для обратной засыпки вокруг перфорированных труб, глухие воздухозаборники будут удалять растворенный фосфор в дополнение к отложениям и твердым частицам фосфора (Рисунок 5a) (Penn et al., 2020). Стоимость стального шлака должна быть сопоставима со стоимостью гравия или известняка, если они получены из местных источников. Стоимость установки глухого воздухозаборника с использованием стального шлака местного производства составила около 1500 долларов США на северо-востоке Индианы, что примерно равно стоимости, если бы использовался известняк (Gonzalez et al. , 2020).

Ожидается, что срок службы удаления фосфора в глухом вводе со стальным шлаком составит до пяти лет. По истечении этого периода стальной шлак замените новым материалом. Отработанный шлак можно использовать в качестве гравия на грунтовых дорогах, для заполнения выбоин и в строительстве. Если стальной шлак не заменить, глухой вход будет продолжать удалять осадок и твердые частицы фосфора до тех пор, пока слой песчаного фильтра не засорится. Еще одним грубым материалом является стальная стружка, которая дешева и эффективна для удаления фосфора.

Рисунок 5a. Глухой вход, заполненный стальным шлаком (фото предоставлено Чадом Дж. Пенном).



7.2. Древесная щепа в качестве грубого материала

Для засыпки вокруг перфорированных труб вместо известняка можно использовать смесь 3:1 из мелкого гравия и древесной щепы (рис. 5b). В этом случае глухой вход удаляет нитраты в дополнение к осадку и твердым частицам фосфора. Древесная щепа обеспечивает достаточную пропускную способность для осушения зоны депрессии. Предварительные результаты показывают, что можно удалить около 90 % отложений и от 36 до 60 % нитратов (личное сообщение, Christopher G. Wilson, 2020).

Щелевая труба поверхностного водозабора заменена на сплошную трубу из ПВХ. (фото предоставлено Кристофером Г.
Уилсоном).



8. Резюме и рекомендации

Глухие водоприемники — это практика консервационного дренажа в полевых условиях, предназначенная для уменьшения поверхностных запруд, отложений и фосфора, связанного с почвой. Глухие воздухозаборники требуют периодического обслуживания для долговечности. Если в качестве крупного материала используется стальной шлак или какой-либо другой материал, сорбирующий фосфор, он также удаляет растворенный фосфор. Если в качестве грубого материала используется древесная щепа, она также удаляет нитраты. Если древесная щепа представляет собой грубый материал, покрытый смесью песка и сорбционного материала для фосфора, она удалит как нитраты, так и растворенный фосфор. Выберите материал в зависимости от вашей цели по снижению содержания азота или фосфора.
