Дренажная система на загородном участке — ТЕХНОНИКОЛЬ

Дренажная система на приусадебном участке – один из необходимых элементов его жизнеобеспечения, о котором домовладельцу желательно позаботиться еще на этапе планирования. Продумывая, где будут размещены дом и подсобные помещения, разбиты клумбы, проложены дорожки и обустроены площадки, нужно сразу же предусмотреть и систему водоотвода с этих участков. Иначе в случае осадков и весеннего таяния снежного покрова на лужайках, грядках, площадках и дорожках образуются лужи. При этом на земельных участках размывается почва, возникают трудности с уходом за растениями, а дорожки и площадки деформируются и разрушаются.

И, конечно же, вода несет угрозу дому. На дачных и строительных форумах нередки жалобы посетителей на то, что в дождливый период сыреют стены, заливаются водой подвалы, разрушается фундамент, на стенах появляются трещины и приходится вести постоянную борьбу с плесенью. При этом даже правильно устроенные бетонные отмостки не решают проблему.



Основной ошибкой строителей на сегодняшний день является то, что они ограничиваются установкой водосточной системы. Тогда как мало увести воду с кровли. Необходимо обеспечить ее отведение подальше от фундамента здания.

Поэтому дренажная система является столь же обязательным элементом в обустройстве приусадебного участка, как и водосточная. В идеале они должны быть спроектированы и установлены в комплексе.

Что нужно знать перед тем, как устанавливать дренажную систему?

Чтобы определить, какой вид дренажной системы будет наиболее эффективным, необходимо:

• знать уровень грунтовых вод, тип грунта, особенности ландшафта и другие особенности вашего земельного участка. Поэтому перед её планированием желательно обратиться за консультацией к гидротехникам и гидрогеологам. Также ответ на этот вопрос вам могут дать специалисты, которые бурили скважину на вашем участке;
• определить, где будет находиться точка сброса воды, куда будут сбрасываться как поверхностные, так и грунтовые воды.
  Если ваш участок имеет наклонный рельеф, то это будет самая нижняя точка участка. Для участка, который находится на склоне, необходимо предусмотреть систему перпендикулярных склону дренажных траншей, чтобы предотвратить стекание воды с верхнего участка на расположенный ниже. Если территория не имеет уклонов, то нужно предусмотреть дренажные колодцы и насосы для откачивания воды из дренажной системы;
• рассчитать пропускную способность дренажных систем. Пропускная способность систем водосбора  зависит от площади поверхности участка, с которой будет собираться вода. Для расчета можно воспользоваться программой гидравлического расчета;
• определить нагрузку, которую будут выдерживать дренажные системы. Поверхностное давление на сооружения для отвода воды зависит от мест их эксплуатации.

Виды дренажных систем

В зависимости от назначения, на приусадебных участках применяются открытые, засыпные и закрытые дренажные системы.

Открытые имеют вид канавы размером примерно полметра шириной и такой же глубины, выкопанной по периметру объекта. Это самое простое решение, которое легко самостоятельно реализовать на объекте, эстетическая привлекательность которого не имеет значения (возможно, какая-нибудь подсобная постройка). При этом канавы периодически засыпаются, и их нужно обновлять либо укреплять распорками.

Засыпные – такой вид дренажной системы также можно установить самостоятельно, но для этого нужно приложить гораздо больше усилий. В вырытую траншею укладывается геотекстиль, затем помещаются щебенка, битый кирпич, бут. Края геотекстиля заворачиваются, и сверху канава засыпается дерном. Такие дрены можно использовать по периметру сооружений и непосредственно на земельном участке. Они долговечны в эксплуатации, однако их недостатком является низкая пропускная способность.

Закрытые – это наиболее трудный для самостоятельной укладки тип дренажной системы. Он состоит из перфорированных труб, укладываемых в вырытые траншеи, а также смотровых и водосборного колодцев. При этом  на дно траншеи сначала укладывается геотекстильная ткань, затем насыпается слой щебенки, укладываются трубы, которые засыпаются щебенкой, а уже затем края геотекстильной ткани заворачиваются. Образуется своеобразный рулон, который сверху засыпается землёй.

Поверхностный водоотвод – это самое простое и вместе с тем самое эффективное комплексное решение, предлагаемое современными производителями систем водоотводов. Систему можно установить на участке даже без привлечения специалистов.

Эти дренажные системы состоят из углубленных лотков, которые образуют желоба (водосборные каналы), и корзин-пескоуловителей. Лотки и корзины защищены сверху решетками, чтобы исключить попадание в систему листьев и крупного мусора. Лотки изготовлены из бетона, полимербетона либо пластика. Корзины – из пластика.

Важно! Чтобы отведение воды осуществлялось самотеком, линейные системы поверхностного водоотвода устанавливаются с уклоном минимум 5 мм на метр длины.

К корзинам подсоединены трубы, по которым вода выводится в систему ливневой канализации.

Благодаря надежности и эстетической привлекательности конструкций, простоте в обустройстве и эксплуатации, такие дренажные системы с успехом применяются в частном строительстве. Они быстро уводят избыток влаги от фундамента строения, с пешеходных дорожек, автомобильной парковки. Обустроенные по периметру клумб и газонов, обеспечивают оптимальные влажность грунта и условия для растений.

Для чистки системы достаточно снять верхнюю решетку и удалить из лотков и пескоуловителя скопившийся мусор и песок.

Системы поверхностного водоотвода могут быть линейными и точечными.

Линейные системы водоотвода

При выборе линейной системы водоотвода нужно учесть класс нагрузки её лотков. Так, лотки поверхностного водоотвода ТЕХНОНИКОЛЬ, используемого на тротуарах, пешеходных и велосипедных дорожках, у стен коттеджей, имеют гидравлическое сечение 70 мм (70DN).

Для зон автомобильных парковок, бордюров и обочин автомобильных дорог, не предназначенных для движения, используются лотки с гидравлическим сечением 100 мм (100DN).

Лотки соединяются либо напрямую, либо с помощью переходников с дождесборниками S’park ТЕХНОНИКОЛЬ.

Дождесборники S’park ТЕХНОНИКОЛЬ пластиковые квадратной и круглой формы с решеткой являются универсальным решением в системе водоотвода. Они могут выполнять функции дождесборника, пескоуловителя, ревизионного и дренажного колодцев. Глубина заложения колодца может варьироваться путем наращивания секций. Приемники выполнены из морозостойкого пластика, который не трескается при замерзании воды в резервуаре. Внутрь колодцев устанавливается улавливатель песка, а сверху они накрываются изящной полимерной решеткой, защищающей его от попадания крупного мусора.

Колодец из ДП-25.25-пп  Технониколь квадратной формы очень удобен в устройстве дренажной системы.

Его высоту можно также регулировать, наращивая секции одна на другую с использованием штырей и защелок. При необходимости комплект можно снова разобрать в исходное положение.

Дренажные лотки ТЕХНОНИКОЛЬ могут подсоединяться к нему как напрямую, так и с помощью переходников.

Из всех видов решений по созданию дренажных систем комбинация поверхностных линейной и точечной систем водоотвода является самым эффективным, долговечным и эстетически привлекательным. Дренажная система S’park в сочетании с водосточной системой ТЕХНОНИКОЛЬ обеспечат эффективное отведение воды  с вашего участка – начиная от кровли постройки и заканчивая площадками, дорожками, клумбами и грядками.

Однажды установив такую систему водоотведения на участке, вы на долгие годы надёжно защитите постройки, сооружения и земельный участок от избыточного увлажнения. Фасад дома всегда будет красивым, дорожки сухими и ровными, а участок – ухоженным.

Зачем нужна дренажная система дому и как правильно ее выбрать? — Статьи

org/BreadcrumbList»>
• Главная
• Статьи
• Зачем нужна дренажная система дому и как правильно ее выбрать?

Дренажная система собирает и отводит излишки влаги (дождевые, талые или подземные воды) с участка. Она защищает подвал и фундамент дома от попадания воды, не допускает гниения корней уличных растений, сохраняет сухость дорожек. От неё зависит микроклимат в построенном доме и аккуратность придомовой территории.

В статье мы расскажем про конструкцию этой системы и её типы, а также дадим советы, как правильно выбрать дренаж.

Особенности конструкции

Дренаж – это самотёчная система, которая состоит из точечных водоотводов, линейных каналов и колодцев.

Трубы (дрены) кладут с равномерным уклоном (1–3 см на метр длины) с понижением в сторону дома. Минимальное расстояние от фундамента до трубы – 1 м, ближе укладывать дрены нельзя.

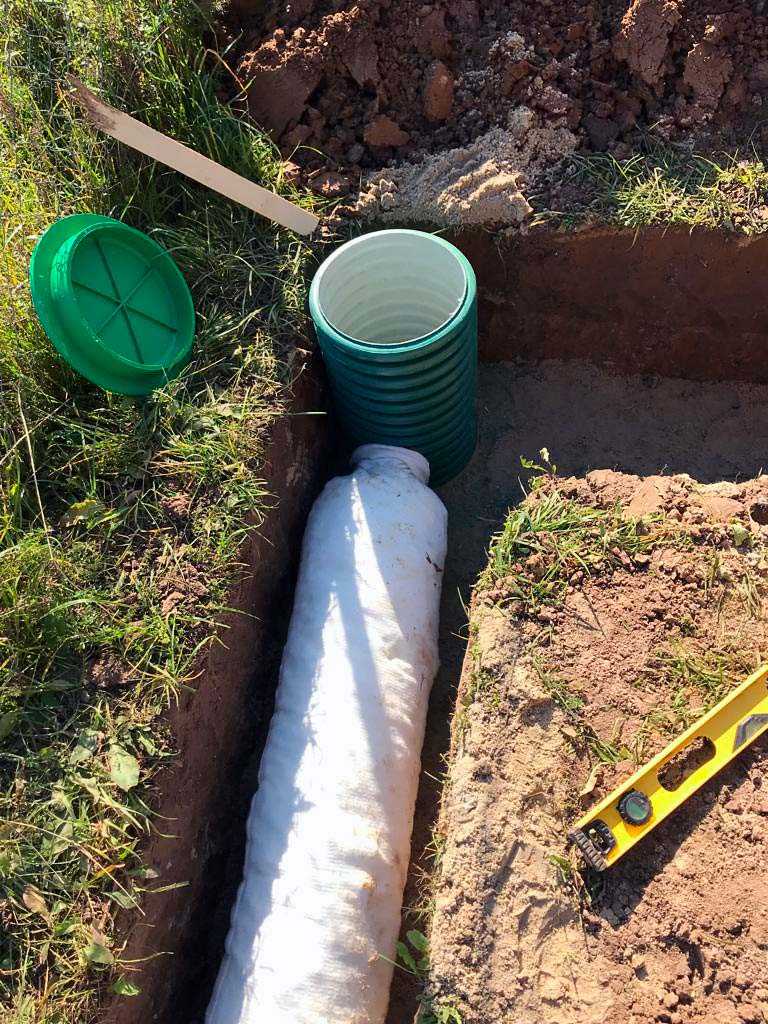

Для контроля работы водоотводной системы и её обслуживания устанавливают дренажные колодцы:

• смотровые — с их помощью отслеживают работу системы, в них может поместиться человек. На прямых участках такие колодцы устанавливают через каждые 30–50 м;

• поворотные — их ставят на поворотах труб, чтобы был доступ для очистки трубопровода и насосов;

• коллекторные — в них собирается вода, которая уходит в водоём или канаву. Их делают из железобетонных колец или пластика;

• поглотительные — фильтрующие элементы, используются там, где невозможно сделать отвод воды. Их глубина – около 2 метров.

Типы дренажных систем

Открытый дренаж

Это наиболее простой способ водоотвода: по периметру территории вырывают канавы (ширина – 40-50 см, глубина – 50-60 см), по которым вода стекает в отведённое место. Дополнительно в канавах устанавливают водоотводные пластиковые или бетонные лотки с декоративными решётками. Уклон должен идти к общей водозаборной траншее под углом 30 градусов, 2–3 см на м длины.

Особенности:

• доступная стоимость;

• оперативный монтаж;

• неэстетичность – вся техническая часть системы открыта;

• при больших объёмах воды необходимо увеличивать глубину траншеи, из-за чего участок станет очень неровным и травмоопасным;

• постепенно стенки такой канавы вымываются и разрушаются.

Закрытый дренаж

Это более распространённый тип дренажа, состоит из разветвлённых водоотводов, находящихся под землёй, по которым вода утекает в водосборный колодец.

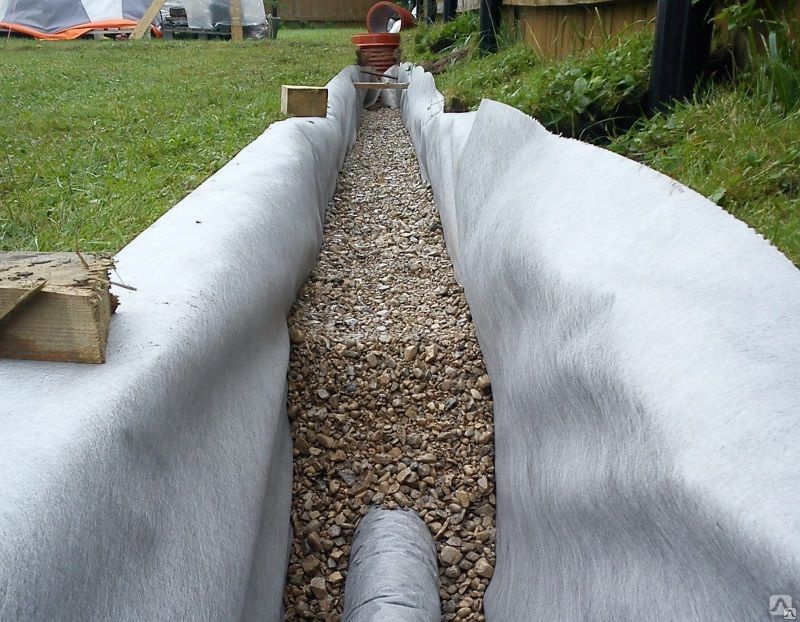

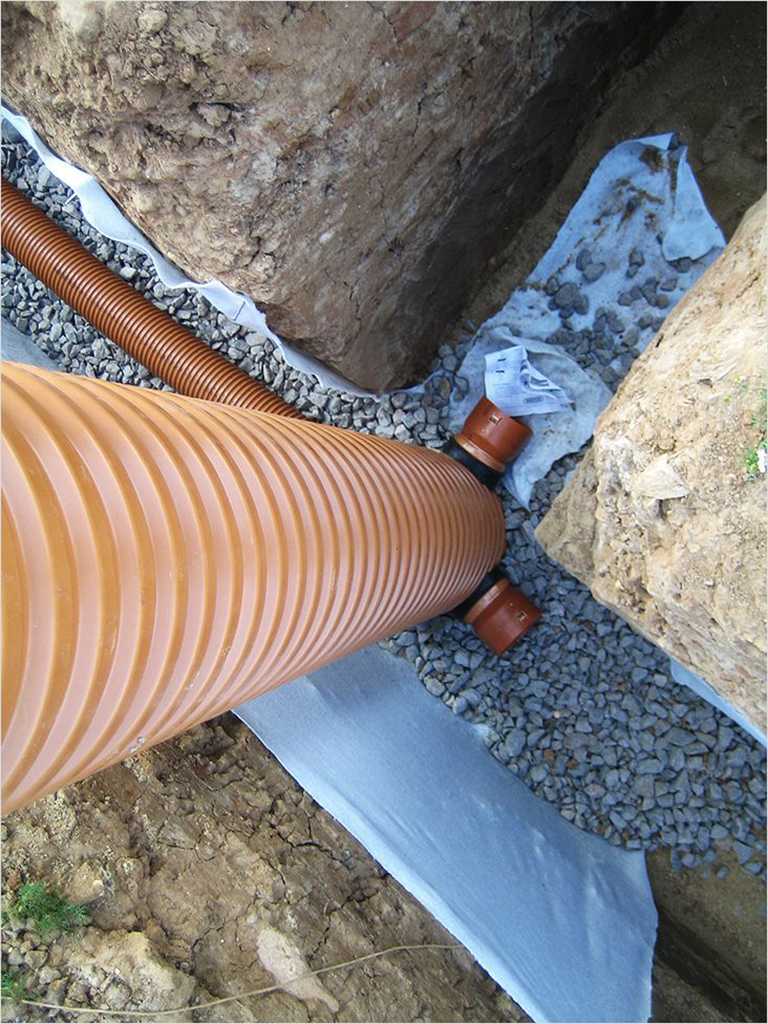

Для установки такого дренажа выкапывают каналы, на дно кладут перфорированные трубы и засыпают их щебнем, хворостом или крупными камнями – любым материалом, который проведёт воду. И затем всё укрывают геотекстилем. Уклон траншей делают 2–5 сантиметров на метр длины.

Особенности:

• дороговизна – в сравнении с открытой системой монтаж дороже, так как требуется установка труб;

• долговечность – трубы держат стенки, не вымываются, как в случае с открытым дренажом;

• эстетичность – дренаж скрыт под землей, не нарушает целостность придомовой территории.

К закрытому типу относят дренажную яму. Её вырывают глубиной 2 м, заполняют гравием. Избытки влаги собираются в ней, а затем постепенно уходят в почву.

Засыпной дренаж

Схож с закрытым, отличается тем, что вместо установки труб траншею наполовину заполняют крупным щебнем или битым кирпичом, затем мелкой фракцией камня, и в конце – грунтом.

Особенности:

• используется редко, потому что на глинистых почвах быстро выходит из строя: фильтрующий наполнитель заиливается и не пропускает воду;

• затратный способ водоотвода, так как требует нескольких слоёв разных материалов;

• длительный монтаж.

Как выбрать дренажную систему

Выбор зависит от особенностей территории: её размера, характера почвы, количества осадков. Для местностей с обильными осадками нужен закрытый дренаж, который может справиться с большими объёмами воды, а открытая конструкция подойдёт для участков, где плотный и каменистый почвенный слой, и внутренние коммуникации провести не получится.

Также нужно определиться с приоритетами. Например, открытый дренаж – это экономичный вариант водоотводной системы, его легко и быстро делать. Но он недолговечный и неэстетичный, требует постоянного обслуживания. Закрытый дренаж стоит дороже, и монтировать его дольше, но он выглядит аккуратно, более долговечный – при правильной эксплуатации может работать 50 лет.

В нашем каталоге представлены материалы для монтажа дренажной системы, которые мы продаём с доставкой по Перми и Пермскому краю.

---

Категории

• Материалы для строительства4
• Монтаж4
• Сравнение материалов3

Как работают городские дренажные системы

Table of Contents

Влияние человека на гидрологический цикл наблюдалось во все времена и наблюдалось почти во всех аспектах нашей повседневной жизни.

Наши предки торговали, завоевывали, заселяли, исследовали, регулировали, проектировали и планировали, основываясь на своем понимании речных систем.

С древних времен люди строили сложные дренажные сети, включая повышение эффективности сельского хозяйства, управление наводнениями и расширение возможностей поселений за счет размещения городов у рек. Однако эти стоки играют значительную роль в современном обществе из-за огромного количества людей, которые живут в городах или вокруг них.

Значение городских дренажных систем для человека

A дренажная система является своего рода инженерным проектом. Он определяет пропускную способность и эффективность городского дренажа, который является важнейшим компонентом любого города. Кроме того, это оказывает непосредственное влияние на безопасность, здоровье и удобство городской жизни. В этой связи он имеет тесную связь со статусом развития городов.

История цивилизации показывает, что многие общества строили свои столицы или экономические центры вдоль рек или побережий, чтобы обеспечить достаточное количество ресурсов, необходимых для повседневной жизни людей, и развивать торговлю между различными регионами со слаборазвитой экономикой, основанной на сельском хозяйстве.

Кроме того, перед стихийными бедствиями, такими как наводнения, вызванные проливными дождями, сильным ветром и приливными волнами. У их жителей не было другого выбора, кроме как разработать дренажные системы, чтобы справиться с такими условиями.

Например, согласно историческим записям периода Сражающихся царств в Китае около 2500 лет назад или около того. Уже было построено несколько дренажных сооружений для защиты жизни людей от бедствий, вызванных наводнениями по обеим сторонам рек на севере Китая, включая реку Янцзы. Были даже записаны идеи по строительству городских стен, которые до сих пор жизненно важны для столичных дров.

По сравнению с древними временами, когда у людей не было передовых технологий для обеспечения безопасности воды после строительства городских дренажных систем. Современное общество применяет передовые технологии в строительном процессе с 19 века. Это помогает быстро и эффективно сливать воду.

Городская дренажная система в городе Циндао, Китай, иллюстрирует случай, упомянутый выше. Когда он был впервые построен, многие люди скептически относились к тому, сработает ли такой план или нет, и паника, вызванная страхом, что утечка воды вызовет наводнение и затопит улицы и даже дома у рек, заставила их не решаться поддержать его.

Однако после испытаний и применения передовых технологий в процессе строительства этот проект принес невероятный результат. В течение шести лет после его завершения не произошло ни одного крупного бедствия из-за наводнения, а также засухи.

Среда обитания человека тесно связана с гидравлическими городами, что означает, что повседневная жизнь людей и экономическая деятельность зависят от городских дренажных систем. Поэтому, если мы сможем защитить свою жизнь, более эффективно отводя воду, это принесет нам огромную пользу.

Зачем нужны дренажные системы?

Дренаж — неотъемлемая часть любого строительства. Дренаж — это путь, по которому вода идет от места, где выпадает дождь или снег, к реке, озеру или океану. Эта дренажная система состоит из каналов и коллекторов и включает в себя каналы, канавы и даже естественные контуры, такие как холмы и склоны.

Дренажная система помогает:

Защита от наводнения

Наводнения могут быть локальными или широкомасштабными в зависимости от количества осадков и от того, если затронет более одной части региона одновременно (кроме более чем одного пути отвода воды).

Один из способов защитить себя от наводнений — это создать дренажную систему, которая помогает воде течь в близлежащие реки или озера. Особенно это актуально для густонаселенных регионов, которые страдают от наводнений.

Защита от опасностей для здоровья

Дренажные системы помогают предотвратить многие заболевания, поскольку они отводят сточные воды от наших домов и рабочих мест, тем самым сохраняя окружающую среду в чистоте.

Оказание транспортных услуг

Дренажная система представляет собой канал для отвода избыточной дождевой воды, которая в противном случае затопила бы низменные районы и вызвала серьезные проблемы, включая материальный ущерб и даже гибель людей.

Он также обеспечивает канал для ливневых стоков, очищенных сточных вод, канализации ручьев и т. д. Это приносит пользу землевладельцам, проживающим рядом с дренажными каналами, предоставляя им льготы по орошению. Вот так строят дороги поверх дренажей.

Возврат подземных вод в пользование

Реки или другие каналы, соединенные с дренажной системой, приближают уровень грунтовых вод к уровню земли, отводя избыток дождевой воды и предотвращая ее перезарядку (повторное попадание) в грунтовые воды. Таким образом, дождевая вода, которая в противном случае попала бы в подземные водоносные горизонты путем просачивания, не может этого сделать.

Предотвращение эрозии почвы

Четко определенная дренажная система предотвращает эрозию почвы, поскольку почва не насыщается влагой и не теряет своей способности связываться (придавая прочность, необходимую для удержания таких вещей, как здания). В результате мы находим трещины в стенах и поверхностях тротуаров, иногда даже в фундаментах из-за этой эрозии почвы. Эрозия также приводит к оползням, и они могут быть очень опасными.

Пять работающих дренажных систем

Дренажные системы используются для удаления лишней воды из наших домов в случае наводнения. Есть пять основных дренажных систем, с которыми домовладельцы должны быть знакомы.

1. Французский слив

Первый известен как французский дренаж. Эта система состоит из траншей, заполненных гравием, которые отводят ливневые стоки от фундамента дома в водосточные желоба или сухие колодцы. В отличие от других дренажных систем, он не требует обслуживания или источника питания, потому что все, что вам нужно сделать, это установить его на место.

2. Система поверхностного стока

Следующий тип называется системой поверхностного стока. Он состоит из больших труб, соединяющих водосборники с подземными стоками, расположенными под поверхностью вашего двора. Создание легкого пути для стока воды без причинения ущерба из-за эрозии или стока.

3. Сухой бокс

Третий тип дренажной системы называется гипсокартоном. Эта подземная камера удерживает воду, чтобы предотвратить ее скопление вокруг фундамента дома.

4. Система подземного дренажа

Подземная дренажная система, состоящая из канав, вырытых в земле горизонтально или по диагонали с определенными интервалами под вашим двором. Эти канавки соединяются либо трубами из ПВХ, либо перфорированными пластиковыми трубками, заглубленными в несколько футов, что позволяет воде просачиваться через эти стоки в сухие колодцы и водосборные бассейны, стратегически расположенные по всему двору.

5. Одноэтажная дренажная система

дренаж на том же этаже означает такую ​​дренажную систему, при которой в дренажной системе здания дренажные трубы и отводные водостоки не пересекают несущую плиту перекрытия этого этажа в помещение нижнего этажа, а прокладываются и соединяются с грунтовым столбом на том же этаже. как санфаянс, в котором сливные трубы бытовых приборов и ответвления стоков будут прокладываться вдоль стены или прокладываться между несущей плитой перекрытия этого этажа и чистовым декорированным полом.

Какие трубы можно использовать для дренажной системы?

Дренажные трубы различаются как по назначению, так и по типу материала. Некоторые трубы предназначены для отвода воды из таких областей, как крыши , , тогда как другие используются для отвода подземных вод.

Отсюда , тип дренажной трубы зависит от текущего сценария проблемы дренажа. Вот различные типы дренажных труб, которые используются для дренажных систем.

Трубы ПВХ

Из всех широко используемых дренажных труб независимо от проекта дренажа. Трубы из поливинилхлорида или ПВХ являются популярным выбором для большинства подрядчиков. ПВХ обладает податливыми свойствами и доступен практически во всех размерах.

Это лучшее решение, когда вода и окружающая среда имеют большой вес и давление. Кроме того, они могут быть переработаны. Трубы из поливинилхлорида составляют почти всю канализационную сеть.

Эти трубы прочные, выдерживают сильное давление, и для соединения частей между ними требуется клей. Таким образом, это экономит время и усилия. Трубы ПВХ широко используются в домашних водосточных системах, отводящих воду с крыши на землю. Например, LESSO PVC-U Pipes   организует сток дождевой воды.

Собирает дождевую воду с крыш и других поверхностей. И ведет воду в канализацию. Его прочность, устойчивость к определенным химическим веществам и долговечность делают его лучшим выбором среди всех форм пластика. ПВХ-U для водостока с крыши остается любимым выбором многих домовладельцев.

Полиэтиленовые трубы

Пластиковые трубы из полиэтилена считаются самыми прочными и гибкими. Поскольку с полиэтиленом легко маневрировать, его установка на разные поверхности проста.

Если в проекте требуется транспортировка воды и трубопроводов в небольших помещениях с большим количеством поворотов. Трубы из полиэтилена – лучший выбор. Кроме того, полиэтиленовые трубы устойчивы к истиранию и коррозии.

Кроме того, эти дренажные трубы выдерживают самые суровые погодные и суровые условия окружающей среды. В результате около 90% дренажных систем состоят из трубопроводов из полиэтилена.

Бетонные трубы

Эти виды труб нуждаются в меньшем представлении, потому что они часто используются в строительных материалах. Прочность , прочность , экономичность и доступность делают его распространенным выбором для дренажной трубы.

Кроме того, , негорючие свойства и экологичность в отличие от пластиковых труб — еще одна причина, по которой они используются во многих местах. Бетонные трубы также являются недорогим выбором для дренажных систем. В некоторых ситуациях или проектах, требующих отсутствия утечек, бетонные трубы , должны быть правильным выбором.

Кроме того. бетонные трубы могут служить внешним экраном для других типов дренажных труб. Туда , бетон защищает уязвимую и слабую трубу, действуя как прочное внешнее покрытие.

Рекомендуем к прочтению

Знание

Как звукоизолировать водосточную трубу?

Содержание Каждый домовладелец неоднократно сталкивается с шумом в канализационных трубах. Никогда не откладывайте и не откладывайте воспроизведение звука в ваших водосточных трубах и дайте

Подробнее »

Знание

6 вещей, которые вы должны знать о дренажных и канализационных трубах

В строительной отрасли есть много аспектов, которые трудно понять, но различия и использование дренажных и канализационных труб не слишком сложны

Подробнее »

Идентификация частей домашней дренажной системы

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.04.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Бернард Ван Берг / EyeEm / Getty Images

Когда он работает правильно, мы вообще не задумываемся о различных компонентах домашней водосточной системы. Но когда это не сработает, вы должны быть в состоянии идентифицировать и найти детали очень быстро. Сейчас самое время узнать о вашей дренажной системе, а не тогда, когда сливная труба вышла из строя и грязная вода разливается по всему полу в ванной.

Хотя мы обычно думаем об этой системе просто как о «сливных трубах», чтобы быть технически правильными, система известна как система DWV . Аббревиатура расшифровывается как Drain-Waste-Vent и указывает на то, что эта сеть трубопроводов предназначена не только для отвода сточных вод и твердых отходов в городскую канализацию или септическое поле, но и служит в качестве вентиляционной системы, пропускающей свежий воздух в канализацию. система.

Чтобы узнать о системе слива, может быть полезно проследить линию слива от одного сантехнического прибора, такого как ванна или раковина, до городской канализационной магистрали.

• 01 из 10

  Крепление Дренаж

  Ли Валлендер

  Верхняя видимая часть ванны, душа или слива раковины знакома каждому. Каждый дренажный путь начинается с отверстия в приспособлении, часто снабженного заглушкой или пробкой, где сточные воды начинают свой путь от приспособления к канализационным линиям или септическому полю.

  Хотя это наиболее очевидный компонент, проблемы со сливом здесь возникают относительно редко. За исключением случаев, когда прокладки или шайбы могут привести к протечке ванны или раковины, наиболее распространенные проблемы — засоры слива — почти всегда возникают ниже по потоку от сливных отверстий приспособления. Единственное исключение: когда волосы забивают пробку в раковине или ванне.

  Отсюда сточные воды стекают ниже арматуры к следующему компоненту — сифону.

• 02 из 10

  P-ловушки

  Непосредственно под раковиной, ванной или другим сантехническим устройством сливное отверстие приспособления ведет к изогнутому сегменту трубы, известному как P-ловушка , который обычно представляет собой сегмент трубы диаметром от 1 1/4 до 2 дюймов с в нем резкий изогнутый изгиб, по форме напоминающий букву «П».

  Целью этой дренажной ловушки является удержание стоячей воды, которая герметизирует дренажную систему и предотвращает попадание канализационных газов из канализационной системы в ваш дом. Если вы когда-нибудь возвращались домой после долгого отпуска и замечали в воздухе слабый запах канализационных газов, это, вероятно, потому, что стоячая вода в сифонах испарялась, позволяя запаху канализации проникнуть в ваш дом.

• 03 из 10

  Сифон для унитаза

  Хотя это не сразу бросается в глаза, каждый унитаз имеет собственный изогнутый сифон, который вы сможете увидеть, если посмотрите на унитаз сбоку. Этот встроенный сифон выполняет ту же функцию, что и сифон для раковины: улавливает воду и предотвращает попадание канализационных газов в дом.

• 04 из 10

  Трубка подставки для стиральной машины

  Ли Валлендер

  Еще одна специальная форма сифона — это тот, который обслуживает вашу стиральную машину. Сливная трубка стиральной машины впадает в открытый стояк, который ведет вниз к изогнутому сливному бачку, который, в свою очередь, ведет к отводному сливу и далее к основному сливу. Большая часть этих частей может быть скрыта за готовыми стенами, но сам стояк часто остается открытым.

  В зависимости от возраста вашей сантехнической установки система стояков может быть изготовлена ​​из оцинкованного железа, латуни, ПВХ или АБС-пластика.

• 05 из 10

  Ответвления дренажных линий

  Отводная дренажная линия

  Ли Валлендер

  Отводные дренажные линии проходят горизонтально (хотя и с небольшим уклоном вниз, называемым уклоном, чтобы соединить каждый из дренажных ловушек приспособления с грунтовыми стогами, которые, в свою очередь, ведут к основным дренажным линиям. Ответвления стоков часто полностью скрыты готовой стеной, потолком. , и поверхности пола. Они могут быть изготовлены из различных материалов и обычно представляют собой трубы диаметром от 1 1/2 до 2 дюймов.

• 06 из 10

  Стопка почвы

  Когда ответвления дрен достигают конца своих горизонтальных участков, они сливаются в грунтовые трубы или основные дренажные трубы , которые представляют собой вертикальные трубы большого диаметра. Сточные воды вместе с твердыми отходами, которые они несут, теперь будут стекать в основные дренажные линии, ведущие в городскую канализационную систему или септическое поле.

  Почвенные стеки представляют собой более крупные трубы, обычно диаметром от 3 до 4 дюймов.

• 07 из 10

  Вентиляционная труба для грунта

  Верхняя часть вертикального грунтового столба обеспечивает вентиляционный компонент системы DWV. Если вы пойдете по нему вверх, вентиляционная труба проникнет через крышу вашего дома, где она открыта для наружного воздуха. Вентиляционное отверстие позволяет всей дренажной системе поддерживать одинаковое давление воздуха. Это необходимо для того, чтобы сила всасывания воды, движущейся по трубам, не вытягивала воду из отдельных дренажных ловушек.

  Если вы когда-нибудь слышали бульканье в канализации, когда вы сливаете воду, вы слышите звук небольшого вакуума под давлением воздуха, пытающегося вытянуть воду из дренажных ловушек. Если система вентиляции работает правильно, это всасывание никогда не достигает точки, когда вода высасывается из ловушек.

  Вентиляционные трубы выполняют две функции:

  1. Уносит ядовитые пары.
  2. Обеспечивает сброс давления, благодаря чему отходы и почва могут легко перемещаться вниз, не вытягивая воду из дренажных ловушек.

• 08 из 10

  Прочистка канализационных линий

  Прочистка канализации или ловушка для главного дома предназначены только для экстренных случаев и регулярной очистки. Обычно он находится в крышке или ступице, прикрепленной к трубе диаметром от 3 до 4 дюймов, которая поднимается из плиты пола в подвале или подсобном помещении. Иногда его монтируют заподлицо с полом. В некоторых климатических условиях очиститель монтируется в заглубленном фитинге, расположенном сразу за фундаментом дома.

  Этот фитинг используется, когда крупный засор блокирует основную канализационную линию. Когда крышка снята, можно использовать моторизованный шнек для удаления засора в основном сливе.

• 09 из 10

  Основная дренажная линия

  Ли Валлендер

  Все сточные воды из вашего дома отводятся в городскую канализационную сеть по одной основной дренажной трубе, которая обычно проходит горизонтально, но с небольшим уклоном вниз, под самым нижним этажом вашего дома, в городскую канализационную магистраль или в септическое поле. В тех случаях, когда уличная канализация или септическое поле недостаточно низкие, основная дренажная труба может висеть вдоль стены на самом нижнем этаже, прежде чем выйти из конструкции.

  Обычно диаметром 4 дюйма эта труба может быть изготовлена ​​из АБС-пластика или ПВХ-пластика, глины или чугуна. Магистраль редко видна, так как обычно она проходит под подвалом дома или фундаментной плитой. Эту сливную магистраль вы, вероятно, увидите только при капитальном ремонте или дополнении системы.

• 10 из 10

  Городская канализация

  Ли Валлендер

  Конечной точкой дренажной системы вашего дома является городская канализационная магистраль.
