Все о ПРА — электромагнитном пускорегулирующем аппарате

Все о ПРА — электромагнитном пускорегулирующем аппарате



1. Общее описание электромагнитных ПРА :

Электромагнитныe ПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой монтаж и подключение.



Область применения:

  • магазины,
  • офисные центры,
  • гостиницы,
  • промышленные помещения.

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ламп дневного света является его простота и дешевизна. Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом. Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

2. Регламентирующие нормативные документы для электромагнитных ПРА

  • DIN VDE 0100 Предписание по устройству силовых электроустановок с номинальным напряжением ДО 1000 В
  • EN 60598-1 Осветительные приборы — часть 1: Общие требования и испытания
  • EN 61347-1 Устройства управления для ламп — часть 1: Общие требования и требования безопасности
  • ЕN 61 347-2-8 Устройства управления для ламп — часть 2-8: Особые требования к электромагнитным ПРА для люминесцентных ламп.
  • ЕN 60921 ПРА для трубчатых люминесцентных ламп. Требования к рабочим характеристикам.
  • ЕN 50294 Методы измерения общей потребляемой мощности соединения ПРА — лампа.
  • ЕN 61000-3-2 Электромагнитная совместимость. Предельно допустимые токи высших гармоник в питающей сети.
  • ЕN 61547 Осветительные приборы и системы общего назначения. — Требования к электромагнитной совместимости и устойчивости к электромагнитным помехам.



З. Общие данные ПРА

Электромагнитные (индуктивные) ПРА являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, обеспечивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке в светильники нужно обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное генерирование шумов.

Электромагнитные ПРА оптимизированы в отношении к их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Поскольку магнитные колебания могут воздействовать в зависимости от конструкции светильников на другие области, то нужно учитывать при проектировании светильников.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется выбором материала и изоляцией обмотки.

Предельная температура обмотки обозначает ту величину температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достигнуть работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта состоит из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя. Мерой потери мощности ПРА является Δt, значение которой находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерений является основой классификации энергопотребления ПРА.

Кроме этого, применяется европейская директива 2000/55/ЕС «Предельные допустимые величины потребления мощности схемами люминесцентных ламп».

При включении электромагнитного балласта возникают кратковременные высокие импульсы тока из-за паразитарных нагрузок, которые суммируются в зависимости от количества светильников в осветительной установке. Эти высокие токи при включении системы нагружают автоматы защиты электропроводки, поэтому необходимо использовать соответствующим образом подобранные автоматические выключатели.

Индуктивные ПРА конструктивно вызывают токи утечки, которые отводятся заземлением светильника (устройство заземления). Максимально допустимая величина тока утечки у светильников класса защиты I составляет 1 мА.

4. Электромагнитная совместимость (ЭМС/ ЕМV)

Помехи:

Измерение напряжения помех должно проводиться у светильников с электромагнитными ПРА на

контактных зажимах, поскольку частота напряжения ламп этих систем ниже 100 Гц. Это низкочастотное напряжения помех, как правило, не критично у электромагнитных дросселей, если конструкция ПРА согласована в этом отношении.

Невосприимчивость к помехам:

Благодаря жесткой конструкции и специально отобранным материалам, электромагнитные ПРА обеспечивают высокую степень защиты от помех и не подвержены отрицательному влиянию присутствующих помех в сети.

Гармоники сети:

Люминесцентные лампы имеют пик перезажигания после каждого N-прохода тока ламп, лампы

гаснут на короткое время (почти незаметно глазом). За счет этих пиков перезажигания люминесцентных ламп создаются гармоники сети, которые сглаживаются с помощью импеданса ПРА. С помощью правильной конструкции, то есть выбора рабочей точки магнитного ПРА, ограничиваются гармоники сети на предельные значения нормы Е N 6100-3-2

5. Схемы соединения люминесцентных ламп с электромагнитными пускорегулирующими аппаратами (ПРА)



6. Температурный режим ПРА

Предельные значения температур:

При нормальной работе температура обмотки tw не должна превышать 130º С. При аномальном режиме работы предельное значение температуры обмотки tw =232º С: Эти значения должны быть проверены методом «изменения сопротивления» в течение работы.

Повышение температур:

Ток лампы, который протекает через ПРА, обуславливает потерю мощности, что приводит к повышению температуры обмотки. Критерием для этого повышения является значение Δt как для нормальной так и для аномальной работы. Значение Δt определяется по стандартной схеме измерений и указывается на маркировке в градусах Кельвина.

Пример: Δt =55К/140К

Первое значение Δt указывает на превышение температуры для нормального режима при рабочем токе лампы. Второе значение (здесь 140К) означает превышение температуры обмотки, что является результатом протекания тока, когда разрядный промежуток лампы короткозамкнут. Ток, который течет в этом режиме, является током нагрева для электродов лампы.

7. Срок службы электромагнитного балласта

При условии, что температура обмотки будет соответствовать указанному предельному значению, можно рассчитывать на срок службы 10 лет. Интенсивность отказов < О,О2% / 1.000 час.

8. Коэффициент мощности ПРА

Индуктивные ПРА: λ ≤ 0,5. Параллельно компенсированные дроссели для ламп дневного света:

λ ≤ 0,9

9. Рекомендации по монтажу электромагнитных дросселей

  • Положение встраивания: Любое
  • Место монтажа: электромагнитные ПРА спроектированы для установки в светильниках или в подобных приборах.
  • Независимые ПРА не нужно встраивать в корпус.
  • Крепление дросселей: Предпочтительно с помощью винтов М4

10. Электрический монтаж электромагнитного ПРА

Клеммные колодки (универсальные контактные зажимы)

  • Применять медный провод (негибкий провод)
  • Поперечные сечения для соединения безвинтового зажима 0,5—1,0 мм²
  • Длина зачищенного конца проводника 8 мм
  • Поперечное сечение соединительного надреза (IDС — зона) 0,5 мм² , с изоляцией максимум Ø2 мм, снятие изоляции не обязательно, монтаж возможен только со специальным инструментом.

Безвинтовые контактные зажимы

  • Встроенные контактные зажимы могут присоединять только жесткие проводники. Жесткие проводники:
  • 0,5—1,0 мм². Длина зачищенного конца проводника 8 мм.
  • Соединение проводников
  • Соединение между сетью, дросселем и люминесцентными лампами должно производиться согласно представленным схемам соединения.

www.promgidroponica.ru

Зачем нужен дроссель для люминесцентных ламп: устройство + схема подключения

Согласитесь: лишние приборы, без которых вполне может работать система освещения, покупать и устанавливать ни к чему. К таким устройствам, вызывающим сомнение, относится дроссель для люминесцентных ламп. Вы не знаете, нужен ли он в схеме подключения или без него можно обойтись?

Мы поможем вам разобраться с возникшим вопросом. В статье подробно рассмотрены особенности, назначение дросселя и выполняемые им функции. Приведены фото и схема подключения, которая поможет самостоятельно собрать люминесцентный светильник и выполнить его запуск, правильно подключив все компоненты в электроцепь.

В помощь домашнему мастеру мы подобрали ряд видеороликов, содержащих рекомендации по подключению люминесцентных лампочек, а также по выбору нужного дросселя в зависимости от типа лампы.

Содержание статьи:

Назначение и устройство дросселя

Разрядные лампы, представителем которых является люминесцентная разновидность, нельзя зажечь как обычные, обеспечив электроснабжение. Они попросту не будут работать. Чтобы получить свечение такого типа источника, потребуется дополнительно использовать пуско-регулирующий аппарат.

Назначение балласта в схеме включения

Выходит, что для функционирования люминесцентной лампочки необходимо не только обеспечить протекание тока, но и приложить к ней напряжение.

Поэтому в схеме включения задействуют балласт – сопротивление. Оно включается последовательно с лампой и предназначено для ограничения тока, протекающего через ее электроды.

Его роль могут выполнять различные электротехнические компоненты:

  • в случае постоянного тока – это резисторы;
  • при переменном – дроссель, конденсатор и резистор.

Среди этих приспособлений наиболее удачным вариантом является дроссель. Он обладает реактивным сопротивлением без выделения излишнего тепла. Способен ограничить ток, предотвратив его лавинообразное нарастание при включении в электросеть.

Галерея изображений

Фото из

Дроссель в импульсных схемах питания

Ограничитель в высокочастотных электрических схемах

Сердечник в виде кольца

Секционная намотка провода

Дроссель не только является неотъемлемым элементом в стартерной схеме включения, он выполняет такие функции:

  • способствует созданию безопасного и достаточного для конкретной лампочки тока, который обеспечивает оперативный разогрев ее электродов при разжигании;
  • импульс повышенного напряжения, образующийся в обмотке, способствует возникновению разряда в колбе люминесцента;
  • обеспечивает стабилизацию разряда при номинальном значении электротока;
  • способствует беспроблемной работе лампочки вопреки отклонениям напряжения, периодически возникающим в сети.

Важное значение для функционирования имеет индуктивность дросселя. Поэтому при покупке этого электромеханического компонента следует обращать внимание на технические параметры, которые должны соответствовать характеристикам лампочки.

При выборе электромеханического ПРА, который еще называют дросселем или ограничителем тока, имеют значение не только техпараметры, но и репутация производителя – неизвестные китайские фирмы могут предложить ограничитель, реальные характеристики которого значительно ниже заявленных

Из чего состоит пускорегулятор?

Дроссель, используемый в схемах включения лампочек люминесцентного типа, – это не что иное, как намотка провода на сердечнике – катушка индуктивности. Именно ее промышленное исполнение и носит название дросселя в электротехнике, что дословно переводится как «ограничитель».

Различные типы обмоток с разнообразными сердечниками, отличающиеся размерами, формой и внешним видом. Индуктивность конкретного изделия напрямую зависит толщины провода, плотности расположения витков в намотке и их количества, формы сердечника и прочих параметров

Дроссель с нужными техническими характеристиками производят в промышленных условиях, поэтому у потребителя не возникнет проблем при подборе нужного варианта, соответствующего параметрам подключаемой лампочки.

Более того, имея навыки сбора различных электротехнических приспособлений, соответствующие комплектующие и электроинструменты, можно попытаться самостоятельно соорудить катушку с нужной индуктивностью.

На схемах изображение дросселя может отличаться. В цепях подключения люминесцентных лампочек чаще всего можно встретить вариант L6 – обмотка с магнитопроводом ферритовым сердечником

Дроссель состоит из следующих элементов:

  • проволока в изоляционном материале;
  • сердечник – чаще всего ферритового типа или из прочего материала;
  • заливочная масса, компаунд – в ее состав входят вещества, устойчивые к горению, что обеспечивает дополнительную изоляцию витков обмоточного провода;
  • корпус, в который помещена намотка – его производят из термоустойчивых полимеров.

Наличие последнего элемента зависит от особенностей и характеристик конкретной модели ограничителя тока.

Участвуя в схеме розжига разрядной лампочки вместе со стартером, индуктивное сопротивление в виде дросселя ограничивает силу тока в момент подачи напряжения на лампу, а генерация ЭДС самоиндукции в размере 1000 В обеспечивает ее зажигание и стабилизирует горение дуги

Стартерная схема несовершенна, хотя и показывает отличный результат. Но мерцание лампочки, шумность дросселя и его большие размеры, а также фальшьстарт из-за ненадежного привели к изобретению более совершенной версии пускорегулятора – электронной.

ЭПРА в процессе функционирования способствуют снижению мощности по­терь до 50%, избавляют от миганий лампочки. Их использование позволило уменьшить массу дросселей, а также существенно повысить отдачу осветительного прибора.

Правда стоимость электронного балласта существенно выше ЭМПРА, да и приобретать нужно у производителей с отличной репутацией – таких как Philips, Osram, Tridonic, прочие.

Схема + самостоятельное подключение

Люминесцентную лампочку просто так не включишь – ей требуется зажигатель и ограничитель тока. В миниатюрных моделях производитель все эти элементы предусмотрительно встроил в корпус и потребителю остается лишь вкрутить изделие в подходящий патрон светильника/люстры и щелкнуть выключателем.

А для более габаритных изделий потребуется , которая бывает как электромеханического, так и электронного типа. Чтобы ее правильно подсоединить, обеспечив беспроблемную работу прибора, предстоит знать порядок подключения отдельных элементов в электроцепь.

Схема подключения люминесцентной лампочки (EL) с использованием дросселирующего аппарата, где LL – это дроссель, SV – стартер, C1, C2 – конденсаторы

Правда имея схему, но не имея практического опыта по выполнению подобного рода работ, сложно будет справиться с задачей. Более того, если подключение требуется выполнить вне дома – в коридоре учебного учреждения или прочего общественного заведения – то самовольное вмешательство в работу электросети может обернуться проблемами.

Для этого в штате учреждений должен быть электрик, работающий на постоянной основе или же обслуживающий заведение по мере возникновения потребностей в его услугах.

На схеме реализовано подключение двух лампочек люминесцентного типа последовательно. Существенная проблема – если сломается/перегорит одна из них, то вторая тоже работать не будет

Рассмотрим пошаговое подключение двух трубчатых ЛЛ к электросети с использованием стартерной схемы. Для чего понадобится 2 стартера, дросселирующий компонент, тип которого должен обязательно соответствовать типу лампочек.

А также следует обратить внимание на суммарную мощность пускателей, которая не должна превышать этот параметр у дросселя.

Галерея изображений

Фото из

Установка держателей для лампочек

Установка ламп в держатели

Подсоединение короткого проводка к держателю стартера

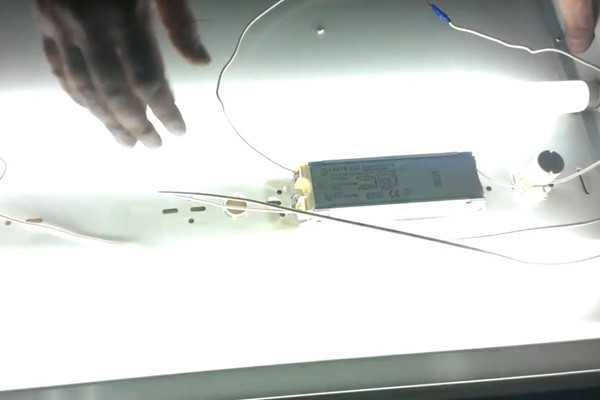

Проверка работоспособности собранной схемы

Соединение длинным проводом держателя стартера с ЛЛ

Второй конец жилы от стартера крепят ко второму держателю лампы

Соединение первой лампы со второй в одну цепь

Подключение питающего кабеля

При подключении питающего кабеля к светильнику важно помнить, что за ограничение тока отвечает дроссель.

Значит, фазную жилу предстоит подсоединять через него, а на лампочку подключить нулевой провод.

Галерея изображений

Фото из

Вторую жилу от питающего кабеля следует вставить в разъем электромеханического ПРА, который еще называют дросселем. Правильное отверстие выбирают исходя из обозначений, нанесенных на его корпусе

Теперь предстоит заняться дальнейшим формированием цепи, соединив вторую ЛЛ со вторым стартером, а точнее, с его держателем. Для этого нужно взять еще одну короткую жилу и вставить один конец в разъем держателя лампочки, а второй – в отверстие крепления стартера

Аналогичную процедуру предстоит проделать с другой стороны трубчатого люминесцента, тоже используя короткий проводок. Особое внимание следует уделить надежности создаваемого контакта – чтобы ничего не болталось

Осталось завершить формирование цепи, используя еще одну длинную жилу, конец которой предстоит подключить в свободный разъем держателя второй лампочки, а второй – в отверстие дросселирующего компонента

Теперь нужно закрепить все элементы схемы, требуемые для работы собранной системы. Для этого нужно взять 2 стартера, приобретенные заранее. Важно чтобы их тип и мощность соответствовали параметрам ЛЛ

Каждый стартер, который еще называют пускатель, следует поставить в заранее подготовленные держатели, к которым уже успели подсоединить провода. Этот элемент представляет собой небольшую колбу с двумя электродами – жестким и гибким биметаллическим

Второй стартер аналогично крепится в полости держателя, расположенного с противоположной стороны рядом с дросселем. От одного балластного компонента на 36 Вт можно запитать 2 лампочки

Осталось самое интересное – проверить в действии собранную схему, включив питающий кабель в электрическую сеть. Если все выполнено правильно, то две ЛЛ запустятся и начнут светить. В противном случае они никак не отреагируют

Фазную жилу питающего кабеля подсоединяют в дроссель

Соединение второй лампы со вторым стартером

Подсоединение в цепь второй стороны лампы

Соединение второй лампы с дросселем

По одному стартеру для каждой лампочки

Установка пускателей в держатели

Дроссель один на две лампочки

Проверка работоспособности собранной схемы

Подобная схема подключения актуальна для больших осветительных приборов. Что же касается компактных моделей, то они оснащены встроенным механизмом запуска и регулировки – миниатюрным , вмонтированном внутри корпуса изделия.

В компактной люминесцентной лампочке между цоколем и трубками со смесью газов располагается пускорегулирующий аппарат маленьких размеров. Он отлично справляется с запуском прибора и по сроку службы может значительно выигрывать у других элементов ЛЛ

Перегрев дросселя и возможные последствия

Использование лампочек, у которых вышел срок службы и периодически возникают различные поломки, может обернуться пожаром. О том, как утилизировать отслужившие люминесцентные приборы, подробно .

Избежать возникновения пожароопасной ситуации поможет регулярное инспектирование состояния осветительных приборов – визуальный осмотр, проверка основных узлов.

К концу службы лампы можно заметить существенный перегрев ПРА – конечно, водой проверять температуру нельзя, для этого следует воспользоваться измерительными приборами. Нагрев способен достигать 135 градусов и выше, что чревато печальными последствиями

При неправильной эксплуатации может произойти взрыв колбы . Мельчайшие частицы в состоянии разлететься в радиусе трех метров. Причем они сохраняют свои зажигательные способности, даже упав с высоты потолка на пол.

Опасность представляет перегрев обмотки дросселя – аппарат состоит из различных типов материалов, каждый из которых имеет свои характеристики. Например, изоляционные прокладки производители пропитывают сложными составами, отдельные элементы которых имеют неодинаковую горючесть и способность к образованию дыма.

Даже семь витков дросселя, в которых случилось замыкание, способны стать пожароопасными. Хотя большую вероятность возгорания представляет замыкание не менее 78 витков – этот факт был установлен опытным путем

Помимо перегрева дросселирующего элемента, существуют и другие ситуации с люминесцентными светильниками, представляющие пожарную опасность.

Это могут быть:

  • проблемы, обусловленные нарушением технологии изготовления ПРА, что повлияло на конечное качество аппарата;
  • плохой материал рассеивателя осветительного прибора;
  • схема зажигания – со стартером или без него пожарная опасность одинакова.

Следует помнить, что к проблемам может привести небрежность при выполнении подключения, плохое качество контактов или составляющих цепи, что чаще всего происходит при использовании совсем дешевых аппаратов, приобретенных у неизвестных производителей.

Добросовестные компании дают гарантию на свою продукцию, а технические параметры приборов, указанные на корпусе или упаковке, соответствуют действительности. Этот факт прямо влияет на срок службы как самого ПРА, так и , с особенностями устройства и работы которых ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Тонкости сборки схемы из двух ЛЛ с последовательным включением:

Видеоролик о том, что такое дроссель и зачем он нужен:

Проверка дросселя на предмет поломки:

О правилах выбора дросселя в зависимости от типа разрядной лампы:

Ознакомившись с назначением и устройством дросселей, используемых для запуска люминесцентных лампочек, можно вооружиться схемой подключения и попытаться реализовать ее самостоятельно. Правда, это актуально для дома.

В общественных учреждениях решение подобных вопросов следует доверить электрикам, имеющим спецдопуск к электромонтажным работам.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как подбирали и подключали дроссель. Делитесь полезной информацией по аспектам выбора и технологии установки устройства.

sovet-ingenera.com

Пускорегулирующая аппаратура, ПРА, ЭПРА, ЭМПРА

Поиск по названию:
Поиск по артикулу:
Поиск по тексту:
Цена:
от: до:
Выберите категорию
Все »Лампы »»Светодиодные лампы »»»Замена лампы накаливания до 60 Вт. »»»Замена ламп накаливания до 100 Вт. »»»Замена галогенных ламп »»»Диммируемые светодиодные лампы »»»Мощные светодиодные лампы »»»Декоративные лампы »»»Лампы для холодильников и швейных машин »»»Замена люминесцентных ламп »»»Лампы GX53 и GX70 »»Фитолампы »»Ретро лампы »»Лампы 12 Вольт »»Диско лампа »»Лампы энергосберегающие »»»Аналоги ламп накаливания до 60 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 100 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 500 Вт. »»»»Теплый свет лампы »»Лампы накаливания »»Лампы люминесцентные »»»Лампы Т4 люминесцентные »»»Лампы Т5 люминесцентные »»»Лампы Т8 люминесцентные »»Лампы галогенные »»»Лампы галогенные декоративные »»»Лампы галогенные G4, GU 5.3, GU10 »»»Блоки защиты галогенных ламп »»Лампы металлогалогенные »»Лампы ртутные и натриевые »Светильники »»Светодиодные светильники LED »»»Потолочные светодиодные светильники »»»»Светодиодный светильник под Армстронг »»»»Встраиваемые светодиодные светильники »»»»Накладные светодиодные светильники »»»»Точечные светодиодные светильники »»»»Крепления для потолочных светильников »»»Настольные светодиодные светильники »»»Прожекторы светодиодные »»»Светодиодные светильники уличного освещения »»»Для ЖКХ »»Для дома »»»Потолочные светильники, люстры »»»»Светильники под лампу накаливания »»»»Люстры »»»»Люминесцентные светильники »»»Настенные светильники, бра »»»»Светильники под лампу накаливания »»»»Люминесцентные светильники »»»Ночники »»»Для ванной и туалета »»»Для кухни »»»Точечные светильники »»»Настольные светильники »»Светильники лофт »»Диско шар »»Для дачи »»Для теплицы »»Для бани и сауны »»Для гаража и подвала »»Для производства »»Для офиса »»Для склада и производства »»Для улицы »»»Кронштейны для уличных светильниов »»Светильники для сада и парка »»Для подсветки »»Для спортивного зала »»Для магазина »»Переносные светильники »»Аварийные светильники »»Аккумуляторные светильники »»Патроны к светильникам »Светодиодная подсветка »»Светодиодная подсветка потолка »»»Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-3528 »»» Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-5050 »»»Светодиодная гибкая герметичная лента ULS-3528 »»»Светодиодная гибкая герметичная лента ULS-5050 »»»Драйверы для светодиодов »»»Контроллеры для управления светодиодными источниками света »»Светодиодная подсветка шкафа »»Электронные трансформаторы »Стабилизаторы напряжения »»Однофазные стабилизаторы напряжения »»Стабилизаторы напряжения напольные, электронные »»Стабилизаторы напряжения настенные, релейные »»Стабилизаторы напряжения настольные »»Стабилизаторы напряжения электромеханические »Низковольтная аппаратура »»Автоматические выключатели »»»Автоматы для проводов сечением до 25мм. »»»»Для дома, характеристика B »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 35мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 50мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы промышленные ВА88 »»УЗО »»Дифференциальные автоматы »»»Серия АВДТ 63 »»»Серия АВДТ 64 с защитой »»»Дифавтоматы АД12, АД14 »»»Серия DX »»Разрядники, ограничители импульсных перенапряжений »»Выключатель нагрузки (мини-рубильник) »»Предохранители »»»Плавкие вставки цилиндрические ПВЦ »»»Предохранители автоматические резьбовые ПАР »»»Предохранители ППНН »»Контакторы »»»Контакторы модульные серии КМ63 »»»Контакторы малогабаритные КМН »»»Контакторы КМН в оболочке IP54 »»Пускатели ручные »Электроустановочные изделия »»Выключатели »»»Выключатели внутренние »»»Выключатели накладные »»Розетки »»»Розетки внутренние »»»»Серия INARI »»»»Серия LARIO »»»»Серия VATTERN »»»»Серия MELAREN »»»»Розетки, выключатели Legrand Valena »»»Розетки накладные »»»»Серия SUNGARY »»»»Серия BALATON »»»»Серия SAIMA »»Коробки монтажные, подрозетники »»»Монтажные коробки для открытой проводки »»»Монтажные коробки для скрытой проводки »»Удлинители электрические »»»Удлинители бытовые »»»Удлинители силовые »»Сетевые фильтры »»Тройники электрические »»Вилки электрические »»Силовые разъёмы »»»Вилки переносные »»»Розетки стационарные »»»Розетки переносные »»»Розетки стационарные для скрытой установки »»»Вилки стационарные »Щитовое оборудование »»Корпуса к щитам электрическим »»»Для помещения »»»»Пластиковые боксы »»»»»Боксы пластиковые навесные »»»»»Боксы пластиковые встраиваемые »»»»»Бокс КМПн »»»»Металлические корпуса »»»»»Щиты распределительные »»»»»Щиты учётно-распределительные »»»»»Щиты с монтажной панелью »»»»»Щиты этажные »»»»Шкафы напольные »»»»»Сборно-разборные шкафы »»»»»Моноблочные шкафы »»»»»Аксессуары к шкафам »»»Для улицы IP65 »»Электрощиты в сборе »»»Ящики с понижающим трансформатором (ЯТП) »»»Ящики с рубильником и предохранителями (ЯРП) »»»Ящики с блоком «рубильник-предохранитель» (ЯБПВУ) »»»Щитки осветительные (ОЩВ) »»Аксессуры для шкафов и щитов »»»Шина нулевая »»»Шина нулевая на DIN-рейку в корпусе »»»Шина N нулевая с изолятором на DIN-рейку »»»Шина N нулевая, в изоляторе »»»Шина N нулевая на угловых изоляторах »»»Шина соединительная »»»DIN-рейки »Фонарики »»Фонарики налобные »»Фонари прожекторы »»Фонари ручные »»Фонари кемпинговые »»Фонари с зарядкой от сети »»Фонари для охоты »Провод, Кабель »»Кабель »»»Кабель медный NYM (3-я изоляция, еврост.) »»»Кабель медный силовой ВВГ-нг »»»Кабель медный силовой ВВГ »»»Кабель алюминиевый АВВГ, АВВГп »»»Кабель бронированный »»Провод »»»Провод медный »»»Провод медный осветительный ПУНП, ПУГНП »»»Провод монтажный »»»Провод медный гибкий соединительный ПВС »»»Провод медный гибкий соединительный ШВВП (ПГВВП) »»»Провод медный установочный ПВ »»»Провод водопогружной ( ВВП) »»»Провод алюминиевый »»»Провод телефонный »»»Провод ВВП »Звонки дверные »»Звонки беспроводные »»»1 звонок + 1 кнопка »»»1 звонок + 2 кнопки »»»2 звонка + 1 кнопка »»»1 звонок (вилка 220В) + 1кнопка (батарейка А23) »»Звонки проводные »Системы для прокладки кабеля »»Кабельные каналы »»Гофрированные трубы »»»Аксессуары для труб »»Металлорукав »»»Аксессуары для металлорукава »»»Металлорукав в ПВХ-изоляции »»Труба ПВХ »»»Аксессуары для труб »»Лотки металлические »Климатическое оборудование »»Тепловые пушки и вентиляторы »»»Тепловые пушки »»»Масляные радиаторы »»»Тепловентиляторы электрические »»»»Керамические обогреватели »»»»Спиральные обогреватели »»Охлаждаемся, климатическое оборудование »»»Кондиционеры напольные »Инструмент, расходные материалы »»Инструмент »»Изоляция »»»Термоусаживаемая трубка ТУТнг »»»Изолента »»Клеммы, зажимы »»»Строительно-монтажная клемма КБМ »»»Зажим винтовой ЗВИ »»»Соединительный изолирующий зажим СИЗ »»Хомуты, скобы »»»Лента спиральная монтажная пластиковая ЛСМ »»»Хомут нейлон »»»Хомут полиамид »»»Кабельный хомут с горизонтальным замком »»»Скоба плоская »»»Скоба круглая »Умный дом »»Датчики движения »»Дистанционное управление »»Фотореле
Производитель:
ВсеFamettoGaladLegrandTDMUnielVolpeКМ-ПрофильРесантаРоссияСтарлайтСтройСнаб

Для ограничения тока многим лампам необходимы пускоре­гулирующие аппараты.Для этого используются различные виды ПРА.

Пускорегулирующая аппаратура (ПРА) — это специальное изделие, с помощью которого осуществляется запуск и поддержание работы источника света.
Конструктивно ПРА может быть выполнено в виде единого блока или нескольких отдельных.

По типу источника света ПРА делятся:
— ПРА для газоразрядных, люминесцентных ламп
— ПРА для галогенных ламп (трансформаторы)
— ПРА для светодиодов (LED драйверы)

По типу устройства и функционирования ПРА бывают:
— электромагнитные (ЭмПРА):


— электронные (ЭПРА):




Качественно важным показателем для ПРА является мощность потерь,которая вместе с мощностью ламп складывается в системную мощность.

Электронные пускорегулирующие аппараты (ЭПРА), в отличие от электромаг­нитных, работают в частотном диапазоне свыше 30 кГц, что приводит к значи­тельному увеличению эффективности. Она базируется в основном на двух меха­низмах: уменьшении электродных потерь и повышении световой отдачи.

Применение современных ЭПРА позволяет значительно улучшить: свето­вой комфорт, экономичность и эксплуатационную безопасность.

Факторы, повышающие световой комфорт:

  • зажигание без мигания;
  • приятный, немерцающий свет без стробоскопического эффекта;
  • отсутствие мешающих шумов;
  • отсутствие миганий у перегоревших ламп;
  • автоматическое включение после замены лампы.

Экономичность работы:

  • на треть уменьшенная потребляемая мощность по сравнению с ЭМПРА;
  • вдвое по сравнению с ЭППРА и энергосберегающими ПРА увеличенный срок службы за счет бережливого режима работы;
  • пониженные расходы на техническое обслуживание;
  • пониженные расходы на кондиционирование, пониженная нагрузка на системы кондиционирования.

Свойства, повышающие эксплуатационную безопасность:

  • предохранительное отключение питания при неисправной лампе;
  • соответствие требованиям европейских стандартов к безопасности и элект­ромагнитной совместимости;
  • схема защитного отключения в случае кратковременного броска напряже­ния и при периодически появляющемся перенапряжении.

От технических характеристик пускорегулирующей аппаратуры во многом зависит стабильность и срок работы источников света.

Возможно, Вам будет интересно:

Cos фи или коэффициент реактивной мощности – что это?

Энергосберегающие лампы: плюсы и минусы

Лампы люминесцентные, световой поток

Пульсация ламп

7207971.ru

Дроссель для ДРЛ — устройство и подключение лампы

Потребность общества в осветительных устройствах большой мощности свечения и одновременно экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных ламп. Их применяют для освещения большой территории, объектов хранения материалов, зданий заводов. Лампа ДРЛ может иметь разброс мощности от 50 до 2 000 ватт, а подключается к однофазной электрической сети с напряжением 220 вольт и частотой 50 герц.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

  1. Лампы люминесцентные и ультрафиолетового освещения.

    Ультрафиолетовая лампа

  2. Разного вида дуговые ртутные осветительные приборы: ДРТ, ДРЛ, ДРИЗ, ДРШ, ДРИ.

    Дуговые ртутные лампы

  3. Дуговые натриевые лампы: ДНаМТ, ДНаС, ДНаТ.

    Дуговая натриевая лампа

Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

  • в их устройстве применяются разные материалы;
  • отличаются наличием химических элементов;
  • внутри колб давление по собственным параметрам каждого осветительного устройства;
  • они различны по мощности и яркости светового потока.

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

Схема подключения:

Розжиг лампы:

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

Дроссель

К параметрам катушки индуктивности относятся:

  • квадрат используемой медной проволоки;
  • количество витков;
  • какой сердечник и величина поперечного сечения магнитопровода;
  • какое электромагнитное насыщение.

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.

Схема включения

Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:

  • обычный вид исполнения, с литерой D;
  • пониженный вид исполнения, с литерой B;
  • низкий вид исполнения, с литерой C.

Применение балласта имеет свои положительные моменты:

  • осветительное устройство работает в безопасном режиме, необходимо использовать и стартер для пуска;
  • появляется способность сдерживать значение тока на установленном уровне;
  • световой поток становится намного стабильнее, хотя полностью мерцание убрать нет возможности;
  • стоимость такого исполнения светильника доступна для широкого потребления.

Схема включения люминесцентного прибора освещения через балласт и стартер

Подключение ламп с применением конденсатора с компенсационной функцией

Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:

Подключение люминесцентного прибора без использования балласта

Как самостоятельно сделать дроссель?

Благодаря своим параметрам дуговые приборы освещения мощностью 250 или 125 ватт применяются обществом для освещения следующих помещений:

  • гаражные кооперативы;
  • дачные участки;
  • загородный дом.

Купить устройство освещения этого вида можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за конструктивных особенностей и наличия медной проволоки.

Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для лампы дневного света при мощности лампы 40 ватт или же два дросселя от лампы дневного света мощностью в 80 ватт. В нашем случае для того чтобы зажечь лампу ДРЛ, используя самодельный балласт, сделанный своими руками, рекомендуется применить два дросселя мощностью 80 ватт и один балласт мощностью 40 ватт, соединение показано на фото.

Подключение лампы ДРЛ с самодельным балластом

Из схемы видно, что все балласты образуют один дроссель, собрать пусковой балласт можно в общий ящик. Важно! Особенное внимание нужно уделить контактам на дросселях, они должны быть надежными, чтобы не нагревались и не искрились.

Как можно запустить ДРЛ-лампу без дросселя?

Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.

Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.

lampagid.ru

Отличие ЭПРА от ЭмПРА

Чем Электронные пускорегулирующие аппараты, отличаются от  от электромагнитных пускорегулирующих аппаратов.



Электронные пускорегулирующие аппараты, в отличие от электромагнитных пускорегулирующих аппаратов питают люминесцентную лампу током высокой частоты (20…100 кГц), что обеспечивает экономию электроэнергии до 30% за счёт повышения световой отдачи лампы при высокочастотном питании, а также уменьшение потерь в АПП по сравнению с электромагнитными пускорегулирующими аппаратами.



Преимущества электронных пускорегулирующих аппаратов:

  • оптимизация режима зажигания и обеспечение стабилизации параметров питания люминесцентной лампы приводит к увеличению ее долговечности (на 30…50%) и исключает непроизводительные расходы электроэнергии за счёт автоматического отключения лампы с выработанным ресурсом;
  • оптимальный прогрев электродов люминесцентных ламп при включении и зажигание ламп без мерцаний и шума;
  • равномерный немерцающий свет;
  • электронный аппарат, в отличие от электромагнитных пускорегулирующих аппаратов, могут работать от входных напряжений как переменного, так и постоянного тока, позволяют осуществлять дискретную и плавную регулировку светового потока;
  • электронный аппарат имеют электронную защиту от короткого замыкания в цепи лампы и выхода ее из строя.

Они обеспечивают:

  • комфортное освещение благодаря стабильному световому потоку лампы во всем диапазоне изменения питающего напряжения;
  • равномерный немерцающий свет;
  • оптимальный прогрев электродов лампы при включении и зажигание лампы без мерцаний и шума;
  • уменьшение потребления электроэнергии до 30 % за счет более высокого коэффициента полезного действия по сравнению с электромагнитными дросселями;
  • отсутствие миганий и вспышек неисправных ламп, отключаемых системой контроля неисправностей, что дает дополнительные возможности энергосбережения.





Наши специалисты помогут выбрать оптимальное решение и проконсультируют по любому интересующему вас вопросу.

 ПРОСТО ПОЗВОНИТЕ НАМ !!!!

 (812)369-16-98
 (812)369-17-57
   (812)369-02-26

 (812)715-54-00
 (812)715-54-84
 (812)715-54-09

 (812) 715-54-76

 (812)715-54-71

 196066, г.Санкт-Петербург, Лиговский пр, д.254

e-mail: [email protected]

ICQ 218 072 833

grand-energo.ru

Схемы подключения люминесцентных ламп | ehto.ru

Содержание

  • 1 Вступление
  • 2 Схемы подключения люминесцентных ламп при помощи ЭМПРА
  • 3 Схемы подключения люминесцентных ламп при помощи ЭПРА
    • 3.1 Схемы подключения компактных люминесцентных ламп к нерегулируемым ЭПРА (OSRAM), марки QT-ECO
    • 3.2 Схемы подключения нерегулируемым ЭПРА QTP-DL, QTP-D/L, QTP-DVE, лампы 2х55, 1х10-13, 2х16-42.
    • 3.3 Схемы подключения нерегулируемым ЭПРА QTP5 лампы 2х14-35Вт, 2х24-39Вт, 2х54Вт, 1х14-35Вт, 1х24-39Вт, 1х54Вт, 1х80.
    • 3.4 Схемы подключения ЭПРА QT-FQ, QT-FC ламп Т5 (трубчатые)

Вступление

Существует два способа подключения люминесцентных ламп: при помощи стартера и дросселя (ЭМПРА) и при помощи электронного пускового аппарата (ЭПРА). Нельзя сказать, что они отличаются принципиально, но в схемах подключения задействованы различные устройства.

Схемы подключения люминесцентных ламп при помощи ЭМПРА

ЭМПРА это электромагнитный пускорегулирующий аппарат, а по сути, обычный дроссель. В схеме подключения ЭМПРА обязательно задействуется стартер, который создает первый импульс для начала свечения люминесцентной лампы.

Читать, ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов

Схема подключения люминесцентной лампы ЭМПРА

Данная схема подключения используется в большинстве стандартных одноламповых светильниках местного освещения эконом класса.

Схема индуктивная реализация

  • Напряжение питания 220 Вольт;
  • Дроссель (LL) подключается последовательно к проводу питания и выводу 1 лампы;
  • Стартер подключается параллельно к выводам 2 и 3 лампы;
  • Вывод  4 лампы подключается ко второму проводу питания;
  • В схеме участвует конденсатор, который снижает импульс напряжения, увеличивает срок службы стартера и снижает радиопомехи при работе светильника.

Схема индуктивно-ёмкостная реализация

Вторая схема подключения называется индуктивно-ёмкостной. В ней дроссель и конденсатор (индуктивное и ёмкостное сопротивление схемы) включаются последовательно. Стартер по-прежнему подключен параллельно вывода 2-3 лампы.

Схема подключения 2-х люминесцентных ламп до 18 Вт (ЭМПРА)

Несколько меняются схемы подключений при двух лампах. Наиболее распространены две схемы для ламп до 18 Вт (последовательная) и ламп 36 Вт (параллельная).

В первой схеме, по-прежнему участвуют два стартера, один стартер для каждой лампы. Дроссель подключается, как в схеме с индуктивной реализацией. Мощность дросселя подбирается суммированием мощности ламп.

Важно! В данной (последовательной) схеме необходимо использовать стартеры на 127 (110-130) Вольт. Мощность ламп не может быть больше 22 Вт.

Во второй параллельной схеме, участвуют уже два дросселя (LL1 и LL2). Стартеров по-прежнему два, один стартер для каждой лампы.

Важно! В данной схеме используются стартеры на 220-240 Вольт. Мощность ламп до 80 Вт.

Важно замечание. Современные ЭмПРА выпускаются в едином корпусе. Для подключения на корпусе есть только выводы контактов. Схема подключения ламп указывается на корпусе.

Схемы подключения люминесцентных ламп при помощи ЭПРА

ЭПРА это электронное пускорегулирующие устройство. По сути это сложная электронная схема которая обеспечивает и запуск и стабильную работу люминесцентных ламп (светильников).

Отмечу, что каждый производитель ЭПРА по-своему выводит контакты для подключения к ним ламп. Схема подключения люминесцентных ламп указана на корпусе или в паспорте ЭПРА Пример на фото.

Для информации публикую подбор схем подключения различных ламп к ЭПРА различной маркировки.

Схемы подключения компактных люминесцентных ламп к нерегулируемым ЭПРА (OSRAM), марки QT-ECO

Схемы подключения нерегулируемым ЭПРА QTP-DL, QTP-D/L, QTP-DVE, лампы 2х55, 1х10-13, 2х16-42.

Схемы подключения нерегулируемым ЭПРА QTP5 лампы 2х14-35Вт, 2х24-39Вт, 2х54Вт, 1х14-35Вт, 1х24-39Вт, 1х54Вт, 1х80.

Схемы подключения ЭПРА QT-FQ, QT-FC ламп Т5 (трубчатые)

©Ehto.ru

Еще статьи


Похожие статьи:

ehto.ru

Пускорегулирующие аппараты, ПРА, ЭмПРА — Литература — Полезные материалы — Каталог статей

Общее описание электромагнитных ПРА


Электромагнитныe   пускорегулирующие аппараты ЭмПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой, доступный  монтаж и подключение.

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ЛДС является его простота и дешевизна. Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения 50 Гц, что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом. Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.


Общие данные ПРА


Электромагнитные (индуктивные) ПРА являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, обеспечивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке в светильники нужно обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное генерирование шумов.

Электромагнитные ПРА оптимизированы в отношении к их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Поскольку магнитные колебания могут воздействовать в зависимости от конструкции светильников на другие области, то нужно учитывать при проектировании светильников.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется выбором материала и изоляцией обмотки.

Предельная температура обмотки обозначает ту величину температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достигнуть работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта состоит из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя. Мерой потери мощности ПРА является Δt, значение которой находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерений является основой классификации энергопотребления ПРА.

При включении электромагнитного балласта возникают кратковременные высокие импульсы тока из-за паразитарных нагрузок, которые суммируются в зависимости от количества светильников в осветительной установке. Эти высокие токи при включении системы нагружают автоматы защиты электропроводки, поэтому необходимо использовать соответствующим образом подобранные автоматические выключатели.

Индуктивные ПРА конструктивно вызывают токи утечки, которые отводятся заземлением светильника (устройство заземления). Максимально допустимая величина тока утечки у светильников класса защиты I составляет 1 мА.

Электромагнитная совместимость (ЭМС/ ЕМV)


Помехи: Измерение напряжения помех должно проводиться у светильников с электромагнитными ПРА на контактных зажимах, поскольку частота напряжения ламп этих систем ниже 100 Гц. Это низкочастотное напряжения помех, как правило, не критично у электромагнитных дросселей, если конструкция ПРА согласована в этом отношении.

Невосприимчивость к помехам:

Благодаря жесткой конструкции и специально отобранным материалам, электромагнитные ПРА обеспечивают высокую степень защиты от помех и не подвержены отрицательному влиянию присутствующих помех в сети.

Гармоники сети: Люминесцентные лампы имеют пик перезажигания после каждого N-прохода тока ламп, лампы гаснут на короткое время (почти незаметно глазом). За счет этих пиков перезажигания люминесцентных ламп создаются гармоники сети, которые сглаживаются с помощью импеданса ПРА. С помощью правильной конструкции, то есть выбора рабочей точки магнитного ПРА, ограничиваются гармоники сети на предельные значения нормы Е N 6100-3-2.

Схемы соединения люминесцентных ламп с электромагнитными пускорегулирующими аппаратами (ПРА)


Температурный режим ПРА


Предельные значения температур:

При нормальной работе температура обмотки tw не должна превышать 130º С. При аномальном режиме работы предельное значение температуры обмотки tw =232º С: Эти значения должны быть проверены методом «изменения сопротивления» в течение работы.

Повышение температур:

Ток лампы, который протекает через ПРА, обуславливает потерю мощности, что приводит к повышению температуры обмотки. Критерием для этого повышения является значение Δt как для нормальной так и для аномальной работы. Значение Δt определяется по стандартной схеме измерений и указывается на маркировке в градусах Кельвина.

Пример: Δt =65К/130К

Первое значение Δt указывает на превышение температуры для нормального режима при рабочем токе лампы. Второе значение (здесь 140К) означает превышение температуры обмотки, что является результатом протекания тока, когда разрядный промежуток лампы короткозамкнут. Ток, который течет в этом режиме, является током нагрева для электродов лампы.

Срок службы электромагнитного балласта


При условии, что температура обмотки будет соответствовать указанному предельному значению, можно рассчитывать на срок службы 10 лет. Интенсивность отказов < О,О2% / 1.000 час.

Коэффициент мощности ПРА

 Индуктивные ПРА: λ ≤ 0,5. Параллельно компенсированные дроссели для ламп дневного света: λ ≤ 0,9

Электрический монтаж электромагнитного ПРА


Клеммные колодки (универсальные контактные зажимы)
Применять медный провод (негибкий провод)
Поперечные сечения для соединения безвинтового зажима 0,5—1,0 мм²
Длина зачищенного конца проводника 8 мм
Поперечное сечение соединительного надреза (IDС — зона) 0,5 мм² , с изоляцией максимум Ø2 мм, снятие изоляции не обязательно, монтаж возможен только со специальным инструментом.

Безвинтовые контактные зажимы

Встроенные контактные зажимы могут присоединять только жесткие проводники. Жесткие проводники: 0,5—1,0 мм². Длина зачищенного конца проводника 8 мм.

Соединение проводников

Соединение между сетью, дросселем и люминесцентными лампами должно производиться согласно представленным схемам соединения.

zazsila.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
