Как произвести дровокол своими руками- Виды, особенности эксплуатации и идеи создания +Видео

Ни для кого не секрет, что люди давно отвыкли от тяжкого физического труда.Всевозможные машины и приспособления помогают нам в любой отрасли. Домашний дровокол с винтовым конусом и гидравлический своими руками может стать как полезнейшим агрегатом, так и бесполезным вложением.

Для того, чтобы определиться чем станет он для вас, нужно хорошо представлять разновидности дровоколов, их достоинства и недостатки.

Содержание:

Самодельный дровокол

Машины на службе человека

Век открытий и инноваций призван упростить человечеству существование. Тяжелый физический труд уже для многих пережиток прошлого и знаком лишь по рассказам.

Подавляющую массу силовых, изнурительных и не очень привлекательных работ выполняют за нас машины. Комбайны, электропилы и дрели, всевозможные мешалки, копалки и ковырялки. Кто сейчас готов пахать огромное поле под лопату? Думаю, желающих будет немного.

Так и с дровами. Для того, чтобы запастись на зиму древесиной, необязательно стирать в кровь руки о топор.

Достаточно приобрести в хозяйство специальный агрегат, а если нет желания тратится и есть голова на плечах, и руки из нужного места, то даже собрать самодельный дровокол.

Такой механизм будет в помощь не только крепким мужчинам, но и пожилым людям, одиноким хозяйкам.

Автоматическая колка дров уменьшает риск травмирования. Исключает вредное воздействие на организм от маховых и ударных движений.

Виды и типы дровоколов

Вариантов исполнения машины для колки дров достаточно много. Бывают профессиональные и бытовые дровоколы.

Бытовые

Бытовыми машины считаются, когда их производительность низкая. Сюда же относятся и самодельные дровоколы.

Своими руками можно собрать реечный и гидравлический типы.

Профессиональные

Агрегаты характеризуются множеством дополнительных функций и высокой производительностью.

Классификация оборудования

По расположению бревна для обработки выделяют: горизонтальный тип, вертикальный тип и смешенный тип станков.

В зависимости от вида двигателя дровоколы могут быть:

бензиновыми,
дизельными или с электромотором,
с комбинированным приводом и
на тракторной тяге.

Агрегаты с электрическим двигателем наиболее просты в работе. Их можно устанавливать даже в помещениях. Их можно собрать в домашних условиях, только учесть возможность доступа к электросети.

Механизмы с бензиновыми двигателями характеризуются большей мощностью, чем предыдущие. Ими пользуются как в промышленности, так и в частных нуждах.

Станки на тракторной тяге часто установлены в фермерских угодьях и даже используются в лесозаготовительном производстве.

В зависимости от принципа функционирования бывают:

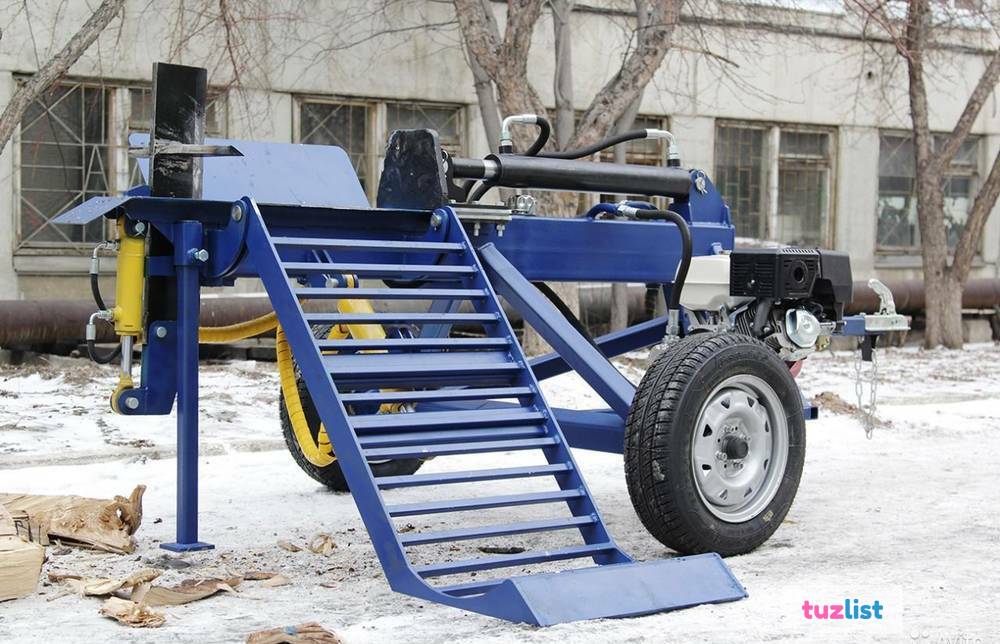

Гидравлические агрегаты. Их легко собрать своими руками. Здесь давящим ножом управляет гидравлический насос. От силы ножа полено раскалывается на несколько частей.
Конусные агрегаты. В них механическое воздействие на дерево оказывается винтовым конусом. Вращаясь, он входит в бревно, разделяя чурбан. Создание конусного дровокола самостоятельно так же возможно, но двигатель нужно подбирать мощностью побольше.
Реечные дровоколы. Пара “шестерня-рейка” заставляет двигаться толкач. Привод здесь бывает электрическим или бензиновым. Используя рычаг, зубчатая рейка примыкает к вращающейся тяговой шестерне, направляя толкач на древесину. А после пружина возвращает механизм в первоначальное положение. Механизм этого типа не такой мощный, как гидравлический, однако, для домашнего хозяйства вполне приемлем.

По мобильности различают стационарные дровокольные станки и передвижные агрегаты на колесиках.

Как смастерить дровокол самостоятельно

Чертежи и схемы

Чертеж домашнего конусного агрегата для колки дров, буде выглядеть приблизительно так:

Рабочие узлы

Станина, редуктор, двигатель и рабочий конус.

Двигатель необходимо крепить крепко-накрепко, так как нагрузка на вал, в процессе работы, огромная. Редуктор устанавливается 200-300 оборотов в минуту.

Вал для конусного ножа монтируется на стойкие подшипники. Снизу клиновидного ножа можно прикрепить ещё один клин. Так полено будет надежно зафиксировано в работе.

Станина собирается из швеллера толщиной минимум 4 мм и скрепляется при помощи сварки. Колющий клин лучше приварить стационарно, а точить болгаркой с наждачной. Нож делают из остатков сельскохозяйственных механизмов, используя УШМ.

Пару шестерня-рейка можно позаимствовать у нерабочего рулевого механизма старого грузовика. Рычажный механизм сваривается из трехмиллиметрового листа стали.

Электродвигатель можно взять у списанной вентиляционной системы, а можно сделать колун с электромотором от стиральной машины. Комплект шкивов и ремень вынуть из комбайна советских времен.

В качестве возвратных пружин подойдут даже доводчики с дверей.

Итого себестоимость самодельного дровокола, если все элементы взять из списанного хлама, выходит смехотворной.

Полезные советы

Важно! Ни в коем случае нельзя присоединять насадку непосредственно к мотору, так гласит первое правило безопасности. Ременную и цепную передачи прячем в специальный защитный кожух.

Электрическая часть агрегата должна выполняться квалифицированным мастером. Оптимальная скорость вращения насадки – от 250 до 300 об/мин, иначе производительность будет минимальной.

И все же перед началом работы над самодельным дровоколом лучше все-таки разумно оценить экономическую выгоду для себя. Когда дрова необходимо колоть нечасто и немного. Допустим, лишь для шашлыка. То понятно, что проделанный труд, навряд ли, вам когда-нибудь окупится.

Даже если все комплектующие достанутся даром, время и силы, затраченные на изготовление несоизмеримо велики. Тогда лучше покупать готовые дрова, и не заморачиваться над изготовлением колуна.

А вот если вы планируете открыть свой бизнес по продаже дров, или в вашем доме печное отопление, смело беритесь за дело. Собрать самостоятельный дровокол вполне возможно, главное найти все комплектующие.

Гидравлический дровокол будет эффективнее, чем конусный колун, но и конструкция его гораздо сложнее.

Секреты работы с дровоколом

Для того чтобы уменьшить расстояние от верхнего торца бревна до начала клинка, необходимо с помощью маховика опустить клин до нужного уровня, чтобы нож мог крепко воткнуться в дерево.

В идеале вращающийся конус должен вонзаться в самый центр чурки, или хотя бы в одну из трещин на торце. Тогда ручка насоса заставляет подъемный цилиндр домкрата работать.

Саму ручку следует поднимать в верхнее положение, пока клин не разделит дерево на части. Получившиеся поленья должны сразу же попадать в специальный приёмник. Активация кнопки спуска возвращает подъемный цилиндр домкрата в первоначальное положение.

Для добросовестной работы конструкции необходимо найти наиболее подходящий домкрат. Учитывая, что гидравлический домкрат обладает диаметром подъемного цилиндра в 170 миллиметров, а усилием на ручку в 15 килограмм, при силе подъема в 10 тонн, если есть возможность, сделать выбор в его пользу. Тогда самодельный дровокол прослужит верой и правдой.

Где купить готовые дровокол и какая цена?

Перейти в каталог дровоколов>>

Перейти в каталог дровоколов в интернет-магазин — https://spb.vseinstrumenti.ru/stanki/drovokoly/ — Перейти в каталог>>
Перейти в каталог дровоколов в интернет-магазин — https://www.220-volt.ru/catalog/drovokoly/— Перейти в каталог>>

Перейти в каталог дровоколов в интернет -магазин 220 вольт>>

Рейтинг

( 1 оценка, среднее 4 из 5 )

0 10 366.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

основные виды и этапы изготовления станка с пружиной Роман Волков, блог Малоэтажная Страна

Из-за наличия частного дома в собственности мне приходится часто выезжать за город. Он оснащен камином. Кроме того, на участке имеется баня, в которой любит мыться вся наша семья. Для работы камина и банной печи регулярно приходится запасаться древесиной. Поэтому было принято решение изготовить дровокол своими руками, чтобы облегчить процесс заготовки топлива. В своем посте расскажу о наиболее популярных разновидностях таких устройств. Вы также узнаете, как я изготавливал один из вариантов.

Вариант самодельного дровокола

Общие сведения

По причине моей рачительности было принято решение изготовить самодельный станок для колки дров своими руками. Ведь он позволяет механизировать их заготовку для камина и банной печки.

Процесс создания такого приспособления своими руками – непростая задача для неопытного человека. Однако я уже изготавливал ряд самоделок, которые оказали неоценимую помощь и до сих пор используются в хозяйстве. Поэтому я долго не раздумывал, нужно ли делать самому дровокол.

Существующие варианты приспособлений различаются принципом действия, размерами, конструктивными особенностями, горизонтальным и вертикальным воздействием на чурку. Поэтому перед тем как сделать своими руками ручной самодельный дровокол в домашних условиях, были рассмотрены несколько популярных вариантов. Только после этого я выбрал наиболее подходящую конструкцию.

Разновидности дровоколов

Физический труд, к которому относится колка дров, полезен для здоровья. Однако сам процесс не приносит удовольствия, особенно когда нет свободного времени. Поэтому специальное приспособление обязательно пригодится в хозяйстве.

Процесс колки дров на станке

В магазинах продается большое количество дровоколов. Не стоит полностью ориентироваться на их конструкцию. Использование некоторых приспособлений не позволяет соблюсти все правила безопасности непосредственно в домашних условиях. Из-за этого я еще на начальном этапе учел климат местности проживания и примерно определил, какое количество дров мне придется периодически заготавливать. Ведь можно было сделать конструкцию:

для постоянной колки большого количества дров, которые нужны для обогрева вместительного дома, построенного в суровых климатических условиях;
для заготовки маленького объема топлива, чтобы обогревать жилище в зимний период со средними минусовыми температурами;
для периодической подготовки дров, используемых в качестве дополнительного топлива, например, к углю;
для колки маленького количества поленьев, необходимых для работы камина или растопки банной печи, как в моем случае.

Вариант дровокола для заготовки небольшого количества поленьев

Колка дров – относительно опасное занятие. Ведь практически невозможно угадать, в какую сторону отлетит то или другое полено во время раскола чурки. По этой причине для дома я выбирал максимально безопасную и наиболее простую конструкцию из следующих вариантов самоделки для колки дров:

Механизированное ударное приспособление с промежуточным накопителем энергии.

Это эффективный и экономичный вариант, для работы которого не нужно прикладывать физическую силу. Однако он отличается сложным конструктивным устройством и требует строгого соблюдения техники безопасности. Иначе человек может получить травму. Механизированная конструкция ударного типа способна расколоть сложную древесину. Например, это может быть лиственница или вязь.

Ручной вариант нажимного типа.

У него отсутствует механический привод. Это самое простое и доступное устройство приспособление для колки дров своими руками. Оно применяется для заготовки поленьев даже из свилеватых чурок с сучками. Их диаметр обычно составляет до 300 мм. Применение такого устройства позволяет повысить уровень безопасности во время колки дров.

Вариант ручного нажимного устройства

Перечисленные конструкции – это малопроизводительные варианты. Их применяют для периодической колки маленького объема дров. Они привлекли мое внимание, потому что мне нужно было иногда заготавливать топливо только для камина и небольшой печки.

Приспособление с электрическим мотором или ДВС.

Оно отличается большими капиталовложениями, и практически полным отсутствием необходимости прикладывать существенную физическую силу. Дровокол электрический самодельный с редуктором своими руками подходит для заготовки большого количества поленьев, когда нужно суровой зимой отапливать дом, например, площадью 300 м². Преимуществом такого приспособления является высокая степень безопасности. При этом оно отличается сложной конструкцией и большим потреблением электрической энергии.

Дровоколы также различаются принципом действия. Существуют следующие варианты:

Реечное приспособление.

В его состав входит специальный острый колун-наконечник на рейке. Именно он в результате толкательного воздействия раскалывает чурку на несколько поленьев.

Использование реечного устройства

Гидравлическая установка.

Это станок, в котором за счет работы гидравлического пресса, происходит перемещение и прижимание чурки к острому колуну. Данный узел оказывает сильное воздействие на кусок дерева. В результате происходит его раскалывание. Форма закрепленного колуна влияет на количество поленьев, на которые раскалывается чурка.

Устройство с винтом конусообразной формы.

Такое самодельное приспособление колоть дрова позволяет сразу на несколько частей – за счет наличия в конструкции именно конусного винта. Он как бы взрывает чурку изнутри, потому что вкручивается в нее. Этот своеобразный клин раскалывает древесину вдоль волокон.

Дровоколы простой конструкции

Многим домовладельца посоветую изготавливать простой ручной дровокол механического типа. Он обязательно пригодится дачникам. С его помощью можно быстро наколоть дрова для бани. Кроме того, он позволяет заготовить поленья даже на всю зиму, но для этого потребуется несколько дней.

Устройство для ручной колки дров

Мне понравился вариант со встроенной пружиной. Он позволяет существенно экономить физическую силу. Ведь во время колки дров не нужно будет выполнять широкие замахи. Для осуществления операции достаточного приложить небольшое усилие, чтобы острый клин углубился в чурку. Еще я отметил, что эта разновидность приспособления отличается высокой степенью безопасности.

Чаще своими руками изготавливают два варианта. Каждый из них отличается простой конструкцией.

Простейший дровокол

Энергонезависимое самое простое приспособление представляет собой обычный колун. При его изготовлении нужно соблюдать размеры, которые уже проверены домашними мастерами. Этот дровокол своими руками, чертежи для которого я нашел в интернете, можно сделать за один день. Он очень сильно похож на обычный топор, но отличается от него большим весом. Чтобы им колоть дрова, человеку потребуется прилагать много физической силы, так как это полностью ручной инструмент.

Вот сам чертеж:

Чертеж полностью ручного колуна

Если постоянно использовать колун, тогда 100% появится сноровка при работе с ним. Поэтому человек сможет безопасно заготавливать дрова в нужном количестве.

Чтобы легче работать с таким инструментом, для него делают изогнутую рукоятку. Такая ее форма существенно облегчает процесс. Поэтому становится возможным раскалывать сложную древесину, в которой имеется большое количество сучков.

Колун со встроенной пружиной

Данный вариант представляет собой механическое устройство, которое работает благодаря человеческой физической силе и гравитации. Я выполнил сборку мобильной конструкции, но ее еще можно сделать в полностью стационарном исполнении. Мой же вариант позволяет перемещать устройство во всей территории участка и убирать его в хозблок на хранение.

Вариант конструкции колуна со встроенной пружиной

Если домовладелец хочет, тогда он может при сборке станка изменить конструкцию основания в виде станины. Другими словами, сделать ее именно под себя. Основание может быть выполнено, например, в виде крестовины или прямоугольника. Я же выбрал вариант, у которого основа напоминает полозья. При этом они разведены в разные стороны.

Процесс изготовления колуна с пружиной

Перед тем как самому сделать дровокол, был подготовлен эскиз конструкции. Его я начертил на обычном листке формата А4. Если есть опыт, тогда можно прибегнуть к помощи специального программного обеспечения.

На следующем этапе убедился, что имеется в наличии весь необходимый инструмент:

болгарка, которая является углошлифовальной машинкой;
отрезные круги и зачистные лепестковые диски для УШМ;
струбцины для фиксации свариваемых металлических элементов;
рулетка, угольник, уровень и маркер;
инверторный сварочный аппарат, работающий на постоянном электротоке и позволяющий делать аккуратные швы.

Вариант инверторного оборудования для сварки

Кроме того, порылся в гараже и подготовил следующий материал:

швеллер высотой 10 см;
двутавр № 16;
профилированную трубу сечением 40*60 мм;
металлический уголок № 50;
отрезки труб 40 мм;
не новую втулку от автоподвески;
стальную пружину тоже от автомобильной подвески.

Подготовив инструмент и материал, приступил к созданию самодельного станка следующим образом:

Изготовил опорную конструкцию из швеллера.
Сделал стойку из двутавра и приварил ее к опоре.

Для стойки использовал именно двутавр, потому что данный металлопрокат обладает высокой жесткостью. Он не изогнется даже при продолжительных существенных нагрузках.

Приварил к основанию укосины для повышения устойчивости всей конструкции.
Присоединил к швеллеру с помощью сварки два упора (полозья) из металлических труб, чтобы станок не падал во время колки дров.

Нижняя часть станка

Вырезал из швеллера опорную часть для пружины.
Пропилил прямоугольное отверстие в подготовленной опоре для пружины, чтобы потом закрепить данную деталь на вертикально расположенной стойке.

Видео поможет понять, как правильно изготовить дровокол редукторный своими руками:

Определил в соответствии с длиной пружины высоту монтажа ее опорного элемента. Учитывал также вертикальный размер всего приспособления и уровень удобства его использования – смогу ли комфортно много раз поднимать груз, который находится от земли на высоте моего пояса. Ведь его придется постоянно высоко перемещать примерно до уровня головы.

Закрепленная опора для пружины

Изготовил укосины из металлических уголков для более надежной фиксации опоры. Ведь на станок постоянно будут действовать динамические нагрузки во время колки дров. Наличие дополнительных уголков позволяет предотвратить смещение опоры.
Приварил укосины.

Закрепление укосин с помощью сварки

Изготовил фиксатор в форме цилиндра для закрепления нижней части пружины. Для этого использовал маленький кусочек трубы. Ее размер подбирал под внутренний диаметр пружинного элемента, чтобы он не смещался при колке дров.

Закрепленный пружинный фиксатор

Сделал прорезь вверху стойки.
Установил с помощью сварки втулку в верхней части опоры. При этом следил, чтобы деталь была приварена перпендикулярно относительно стойки. Другими словами, ее ось должна находиться параллельно земной поверхности.

Приваренная втулка в прорези опоры

Всунул вал во втулку.
Приварил коромысло, изготовленное из швеллера.

Еще одно видео, позволяющее понять, как изготовить дровокол из редуктора своими руками:

Выполнил закрепление маленького куска трубы снизу коромысла, чтобы в нем зафиксировать верхнюю часть пружинного элемента.
Сделал окошко в коромысле для его свободного перемещения. Размеры этого окна чуть больше параметров опоры.

Прорезанное окно в коромысле

Приварил профилированную трубу к коромыслу.
Закрепил на конце профильной трубы острый клин для колки дров своими руками – чертежи для него взял те, по которым изначально делал ручной колун.

Клин-зубило делают из углеродистого металла. Такая сталь отличается твердостью HRC 60-63. Поэтому данным элементом можно будет пользоваться в течение длительного времени. Для его заточки используют обычную болгарку.

Закрепленный клин на профильной трубе

Приварил над острым клином утяжеляющую деталь из куска рельса.
Закрепил ручку, чтобы можно было удобно использовать станок.
Оснастил рукоятку резиновой накладкой. Она гасит вибрацию и предотвращает повреждение рук во время работы.

Изготовленный станок для заготовки дров

После завершения сборки устройства подготовил чурку большого диаметра. Она нужна, чтобы удобно колоть дрова. На нее устанавливаются маленькие чурки, которые потом подвергаются расщеплению.

В видео владелец рассказывает, что такое дровокол своими руками самодельный механический с редуктором:

Коротко о главном

Самостоятельно домовладельцы чаще изготавливают устройство для колки большого или маленького количества дров. Они могут использоваться постоянно или только периодически. К популярным вариантам относится конструкция с электромотором, механизированное ударное и ручное нажимное приспособление, а также реечная, гидравлическая и установка с винтом конусообразной формы.

Я собирал ручной металлический дровокол со встроенным пружинным элементом. Сначала подготовила материал и весь необходимый инструмент. Потом сварил основу, стойку, закрепил пружину на площадке для нее. Затем установил коромысло, острый клин, груз, ручку.

Напишите в комментариях, как думаете – нужно ли делать для небольшого домохозяйства дровокол с электрическим двигателем?

Преимущества электрических дровоколов и кому их покупать – BackyardGadget

Содержание

Меня часто спрашивают, являются ли электрические дровоколы жизнеспособной альтернативой их бензиновым аналогам. Итак, что же правда?

Хороши ли электрические дровоколы? Да. Электрические дровоколы пользуются популярностью как у профессиональных лесоводов, так и у домовладельцев, которые топят дрова на зиму. Если вы купите правильный тип, они могут быть очень удобными и эффективными в использовании.

Без сомнения, вам интересно, насколько хороши электрические дровоколы. В этой статье подробно объясняются плюсы и минусы этого инструмента.

Преимущества электрических дровоколов

Использование электрического дровокольного станка — одно из лучших решений, которые вы можете принять. Мало того, что машина делает большую часть работы за вас, она также может быть легко использована в вашем подвале или сарае на открытом воздухе.

Когда вы станете старше, вы, вероятно, обнаружите, что ручное разделение, которое вы делали, когда были моложе, причиняет больше боли. Вы можете почувствовать, что пришло время перейти от топора к чему-то более легкому.

Одним из самых больших преимуществ использования электрического дровокол является тот факт, что он намного тише, чем бензиновый дровокол, что делает его идеальным для использования на дачном участке. №

Еще одним замечательным преимуществом использования электрического дровокольного станка является то, что его работа практически не требует технического обслуживания. Вам не придется беспокоиться о замене масла или обслуживании двигателя.

Если вы похожи на многих людей (включая меня), вы стремитесь быть как можно более экологичными. Низкие эксплуатационные расходы означают, что они не выделяют вредных для здоровья уровней накопления угарного газа.

Кроме того, сплиттер сделает за вас большую часть работы. Это означает, что вы сэкономите массу времени и энергии и, скорее всего, не будете полностью утомлены к концу сеанса расщепления. Электрические дровоколы также портативны и удобны в хранении.

Хорошим примером такого устройства может быть электрический дровокол WEN 56207 6,5 тонн. Вы можете увидеть, как он работает, в видео ниже:

Это один из моих фаворитов, и его цена также разумна. Вы можете купить его на Amazon.com.

Недостатки электрических дровоколов

Как и любой товар, электрические дровоколы имеют и недостатки. С таким количеством хороших вещей трудно поверить, что есть и минусы.

Выбирая электрические, а не газовые разветвители, следует помнить, что, хотя они более эффективны, они менее мощные.

Из-за этого недостатка электрические дрова с трудом справляются с бревнами большего размера, а это означает, что вы снова можете рубить дрова топором.

Кроме того, при использовании электрического дровокольного станка всегда необходимо находиться рядом с розеткой или иметь под рукой удлинитель. Это, как вы, вероятно, ожидаете, может быть неудобно.

Что касается больших бревен, твердые породы дерева, такие как дуб и клен, могут повредить ваш дровокол. Электрические дровоколы в основном используются для резки хвойных пород, таких как сосна и ель.

Электрические и газовые дровоколы

Я уже рассмотрел некоторые основные сравнения между двумя типами дровокола. Основное различие между этими двумя типами заключается в цене.

Если вы следите за своим кошельком, я советую приобрести электрическую модель, которая обычно всегда дешевле бензина.

Как указано выше, хотя электрические дровоколы могут быть дешевле и эффективнее, они не всегда выгодны, когда дело доходит до выполнения работы. Это верно, если вы раскалываете более тяжелые твердые породы древесины большого диаметра.

Чтобы уточнить, электрические дровоколы в среднем могут работать с бревнами длиной до 20,5 дюймов и диаметром до 12 дюймов. Это, конечно, во многом зависит от модели, которой вы владеете. Газовые дровоколы обладают лучшей способностью раскалывания и, как правило, прочнее.

Стоит ли использовать электрические дровоколы?

Электрические дровоколы определенно заслуживают внимания. Опять же, это зависит от типа работы, которую вы делаете. Для среднего домовладельца, который просто хочет расколоть свой зимний лес до того, как пойдет снег, они великолепны.

С другой стороны, если вы профессионал или человек, которому приходится распиливать бревна большого диаметра, электрический дровокол вам мало поможет.

Кто использует электрические дровоколы?

Существуют три основные категории электрических дровоколов. У каждого свой уровень стойкости.

Первый тип – потребительский. Как следует из названия, эти машины предназначены для людей, которые раскалывают бревна на поленницы дома или в походе.

Модели потребительского класса, как правило, очень недороги и имеют маленькие колеса, чтобы их можно было легко перемещать. Если вы домовладелец, у которого есть камин, или вы любитель кемпинга, вероятно, вам захочется иметь этот инструмент.

Следующий уровень — просьюмер. Эти модели разработаны, чтобы быть более прочными и справляться с более крупными работами по расщеплению. На самом деле, профессиональные электрические дровоколы могут развивать усилие до 22 тонн при выполнении самых тяжелых работ.

Кроме того, эти модели имеют поворотные рамы, которые позволяют легко буксировать их между домом и рабочей площадкой на открытом воздухе.

Целевой аудиторией профессиональных электрических дровоколов, как правило, являются домовладельцы, которые раскалывают и сжигают много дров на зиму, или мастера на все руки, которые всегда работают на дому.

Наконец, есть делители профессионального уровня. Если вы профессионал в области лесного хозяйства, есть большая вероятность, что в вашем арсенале инструментов есть одна из этих моделей.

Как и следовало ожидать, эти устройства недешевы. Их также трудно найти в ближайшем хозяйственном магазине.

Довольно часто единственным вариантом будет заказать их через производителя или специализированных онлайн-дистрибьюторов.

Имейте в виду, что электрические дровоколы профессионального уровня очень мощные, часто слишком мощные для стандартных розеток.

В этом случае вам понадобится специализированная розетка с напряжением не менее 240 вольт, а также автоматический выключатель, рассчитанный на ток силой 25 ампер и выше.

Заключение

При поиске высококачественного электрического дровокольного станка одним из наиболее важных факторов, который необходимо учитывать, является ожидаемая рабочая нагрузка.

Другими словами, если вы собираетесь много работать на шпагате, не соглашайтесь на дешевую модель, предназначенную в первую очередь для нескольких часов использования в выходные дни.

В то время как большинство домовладельцев довольны потребительскими колками, если вы собираетесь раскалывать блоки большого диаметра, во что бы то ни стало приобретите модель для профессионалов.

Дровокол своими руками (120 фото) — инструкция к механическому и электрическому дровоколу

Жители российских деревень, лишенные привычных для горожан удобств? у них нет возможности пользоваться центральным отоплением, поэтому они вынуждены отапливать свои дома с помощью традиционных русских дровяных печей.

Поскольку они называются дровами, их называют дровами, потому что они, по сути, являются изделиями из дерева. То есть для того, чтобы ими можно было «кормить» печку, длинные бревна нужно сначала распилить на чурки, после чего чурки рубят на поленья.

Краткое содержание статьи:

Эволюция дровокола

Наиболее трудоемким из этих процессов является раскалывание чурки на бревна. Единственным инструментом, позволяющим рубить дрова, является дровокол. С давних времен на Руси дровосеком считался юноша, самостоятельно рубивший дрова для своей печи топором или тесаком.

Когда мужчине двадцать, тридцать и даже сорок лет, он легко справляется с этой задачей. Взмахните рукой, оттолкнитесь от плеча. К пятидесяти годам даже человеку, занимающемуся физическим трудом, размахивать колуном становится тяжело, и он начинает задаваться вопросом: как сделать дровокол и облегчить себе работу, создать специальное приспособление для колки дров, назначив вместо него колун себя?

Достать дровокол сегодня несложно. Взял и купил, благо производят их крупные компании, гарантирующие шикарный функционал этих машин. Однако у сельского жителя нашей страны нет достаточных средств для его приобретения.

Нашему человеку — от рождения «Кулибина» — ему достаточно взглянуть на фото дровокола, сделанного кем-то другим, чтобы сделать самому, чтобы заразиться этой идеей и сделать из этого полезного устройства самостоятельно.

Механические дровоколы бывают нескольких видов: ручные, конические, пружинные. Все они в большей или меньшей степени облегчают процесс колки дров.

Два кольца, два конца и лезвие посередине

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить эту работу. Делается это достаточно просто: сваривается круглая железная рама диаметром около 25 сантиметров или чуть больше.

Внизу изготавливается металлическая основа, в которой сверлятся отверстия для крепления. Сверху установлено железное кольцо диаметром 25 см. Лопатка, направленная вверх, закреплена между опорами и приварена к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются в сети повсеместно и особого вдохновения у наших самоделок не вызывают. Процесс колки дров в таком колуне напоминает колку дров топором или тесаком.

Противооткатный упор вставляется в кольцо и устанавливается на отвал. Для того, чтобы его расколоть, нужно просто ударить по нему сверху кувалдой. Экономии физических усилий в этом случае, конечно, нет, но поскольку махать приходится не заточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Подпружиненный дровокол

Другие более простые механические дровоколы имеют чуть более совершенную пружинную конструкцию; они обеспечивают не только безопасность пользователя, но и значительно облегчают его работу.

Пружинный дровокол из бросовых материалов, изготовление его под силу, практически любому человеку, у которого руки растут откуда надо. Механизм дровокол состоит из подвижной и неподвижной частей.

Неподвижная часть механизма

Неподвижная часть — основание из стального швеллера; к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора — тот же швеллер.

Для придания конструкции большей прочности внизу опора с обеих сторон также усилена стальным уголком в виде распорок.

Затем к ней приваривается площадка с приваренным к ней отрезком трубы так, чтобы угол между площадкой и основанием был 90 градусов приваривается к нижней части опоры на уровне углов.

Подвижная часть

Далее идет изготовление подвижной части делителя. Сверху к основанию на шарнире крепится подвижная стальная балка. С одного конца балки внизу также приваривается кусок трубы. Отрезы труб на площадке внизу опоры и внизу балки в верхней части опоры должны быть точно друг напротив друга.

Между ними устанавливается автомобильная рессора, которая удерживается на месте стволами труб, расположенными сверху и снизу друг напротив друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Поверх клина приваривается утяжелитель, в качестве которого можно использовать что угодно, например, кусок ржавой рейки.

Принцип работы

Принцип работы этого механизма прост. Автомобильная пружина удерживает балку делителя в исходном положении. Под клин дровокол устанавливается клин, который необходимо расколоть. «Оператор» дровокола резко нажимает на рукоятку, переводя ее вниз. Под действием мышечной силы человека, умноженной на вес утяжелителя, клин расщепляет чурку пополам. После этого ручку отпускают, коромысло возвращается в исходное положение под действием пружины.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективнее обычного топора или даже колуна, но все же недостаточно эффективны.

Морковокол

Другое дело дровокол, оснащенный электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого вам понадобится только пара шарикоподшипников, пара подшипников карданного вала, сам карданный вал и шкив.

Изготовление моркови

Почти каждый без труда найдет в своем гараже любой из них. Другое дело, шишка или так называемая морковка, для ее изготовления требуется квалификация токаря и качественная сталь. Цилиндрическая заготовка должна иметь длину не менее 15-20 см и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и с шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два-три отверстия на той части заготовки, где нет резьбы с нанесённой на них внутренней резьбой.

Сборка дровокола

После этого можно приступать к сборке «морковного» дровокол. Подшипники устанавливаются в карданные подшипники и привариваются к ним. Карданный вал вставляется в подшипник одного из подшипников, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается второй подшипник с шариковым подшипником, до упора в рукаве.

Затем на один из концов карданного вала надевается конус и прикручивается к нему болтами. Другой конец вала плотно прилегает к шкиву, который крепится к карданному валу гайкой.

К раме прикреплены шарикоподшипники, под которыми установлен электродвигатель, соединенный с дровоколом посредством ременной передачи. Для уменьшения количества оборотов «пряника» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при колке березовых чур он плохо справляется с берестой. Его дефекты приходится исправлять обычным топором или тесаком.

Дровокол электрический своими руками: Дровокол своими руками | Самодельный винтовой дровокол
